1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.5
Installation genom
Sesol
Datum
26 oktober 2023
Ort
Sunnemo, Värmlands län
87% godkända13% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemNordmount: Plåttak
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Plåttak, Longi LR5-66HPH
Anmärkningar
2/16
2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

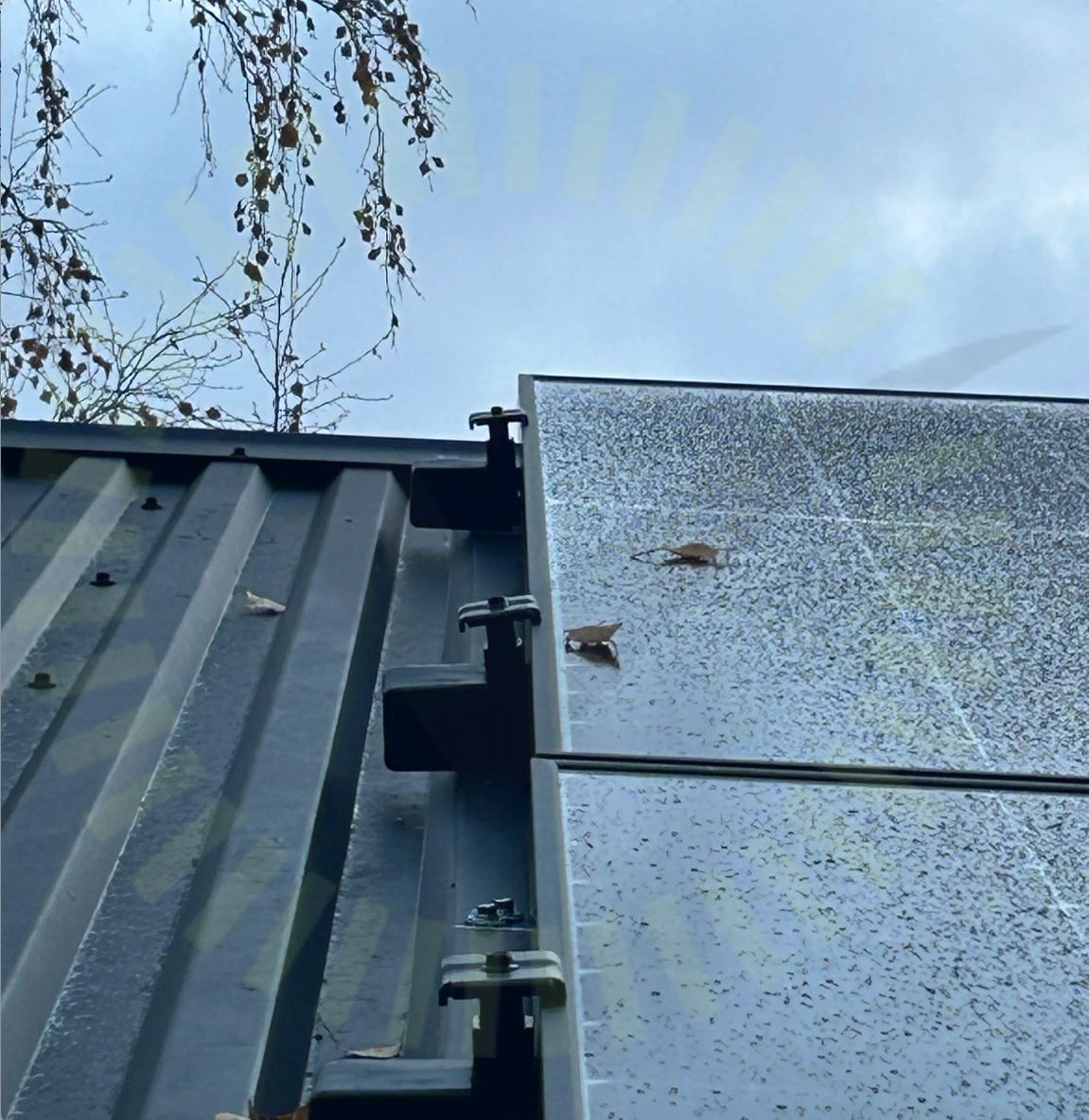

2.2 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
9/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonMellanrumSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
5/16Förläggning DC kontakterKopplingslåda böjradiePanelkablagets böjradieStress på kontakterSträngförläggning
Plåttak, Nordmount: Plåttak
Anmärkningar
6/21

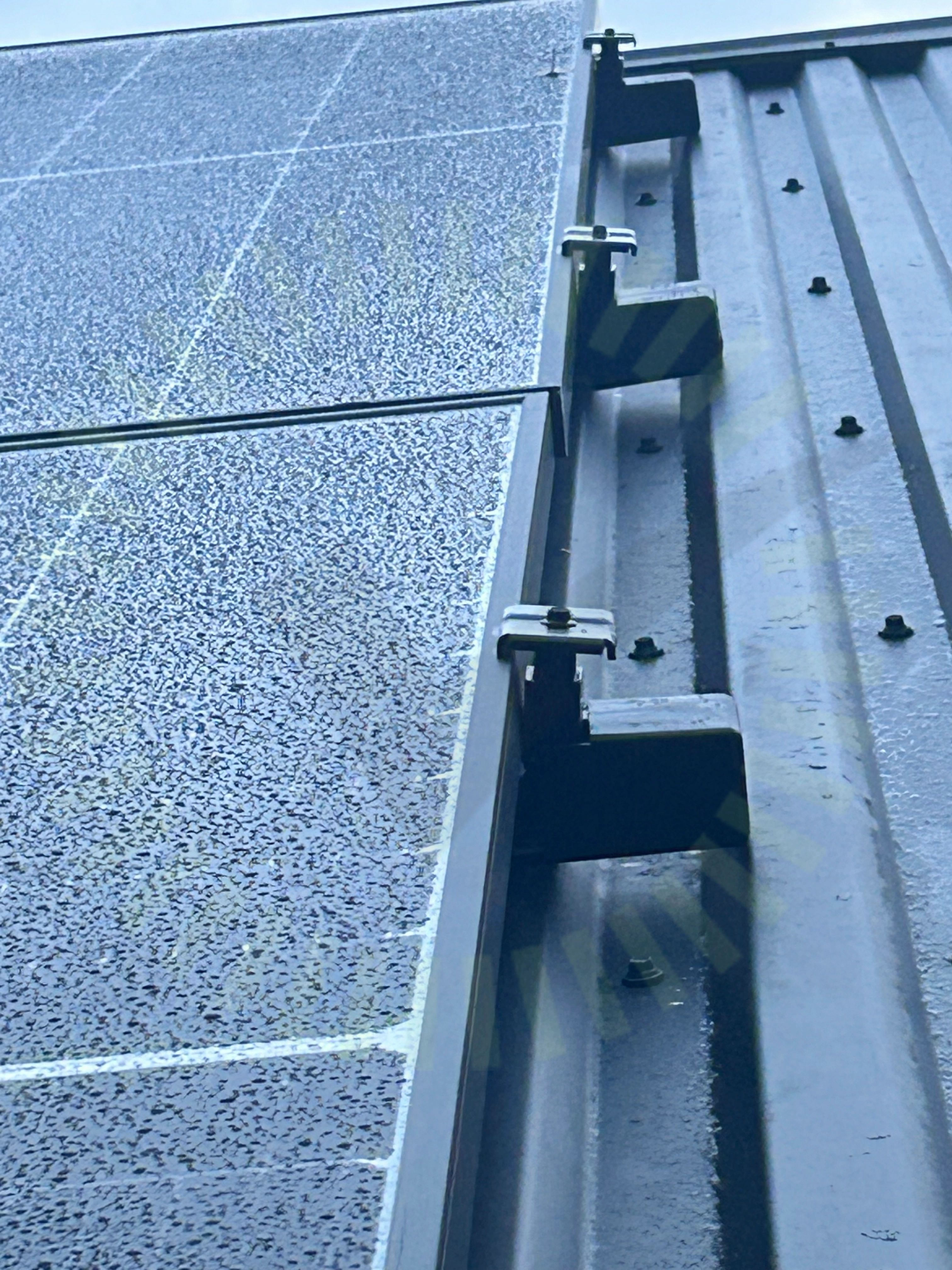

3.1 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3
3.2 CC mått Infästning
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta mått är 65 cm.
Snö- och vindlastberäkning
3.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.4 Mittklämmor
Inte godkändMittfästen är inte monterade med rätt överlapp mot panelens ram.

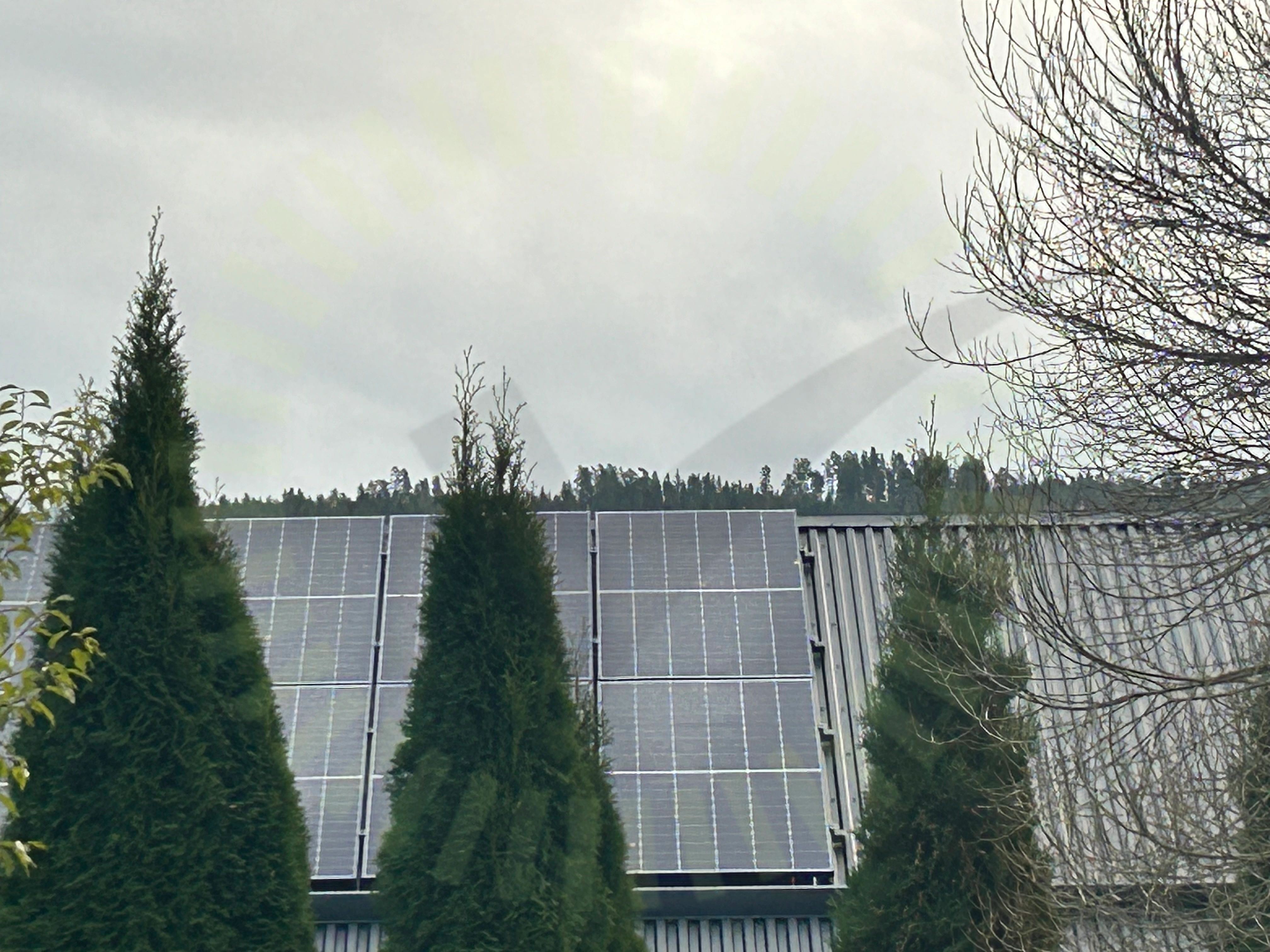

3.5 Säkerhetsavstånd
Inte godkändLastberäkning saknas, underlag för att montera solpaneler så nära taknock saknas.
Snö- och vindlastberäkning
3.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/21Klämmans placering i skenaKlämmornas överlappningSkenans utstick för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKrav på takPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängTakgenomföringTermisk brytpunkt skenorVäderbeständigt material
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
1/6

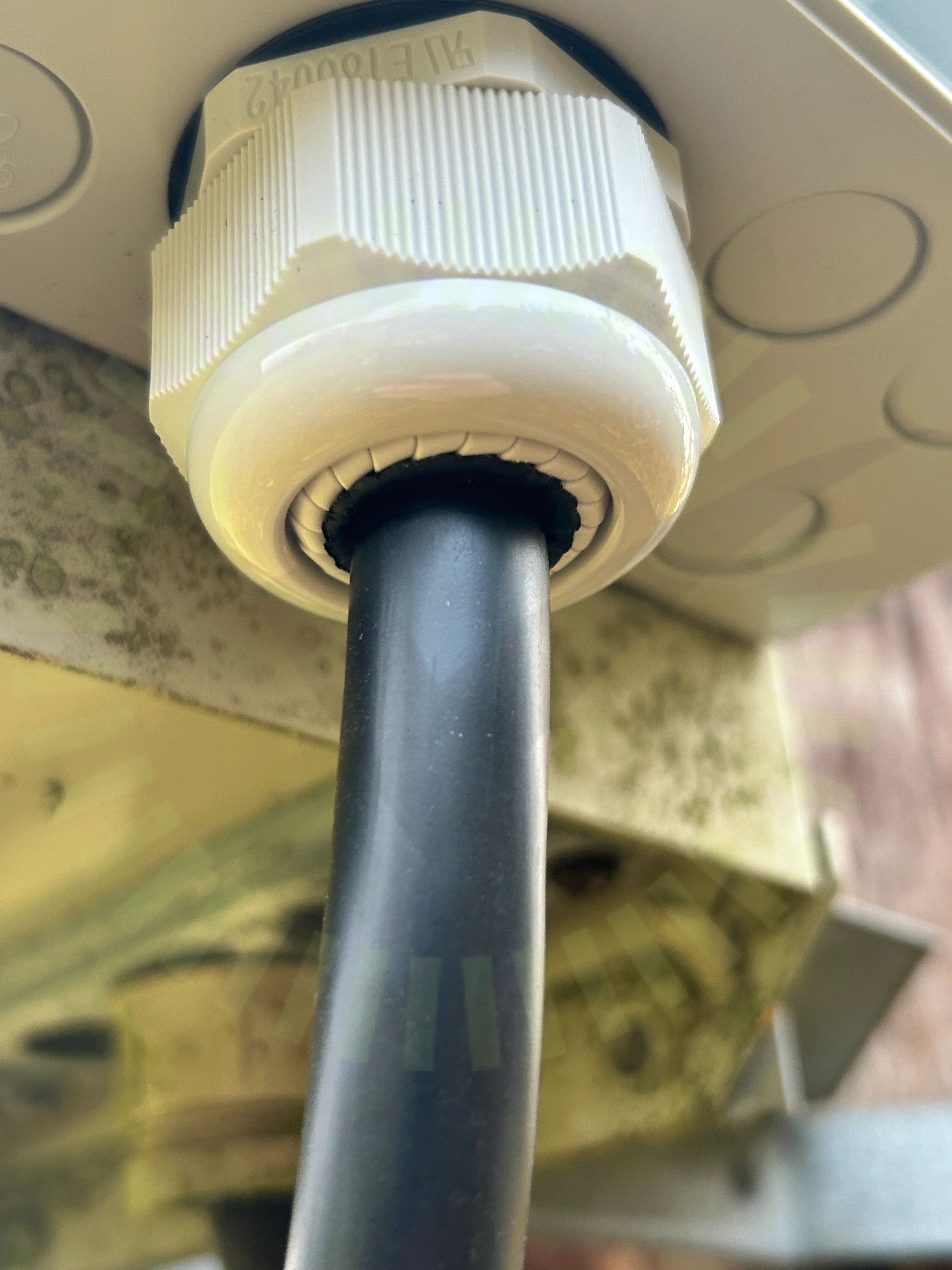

5.1 Kabelinföringar
Inte godkändKabel sitter inte fast i förskruvningen.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/32

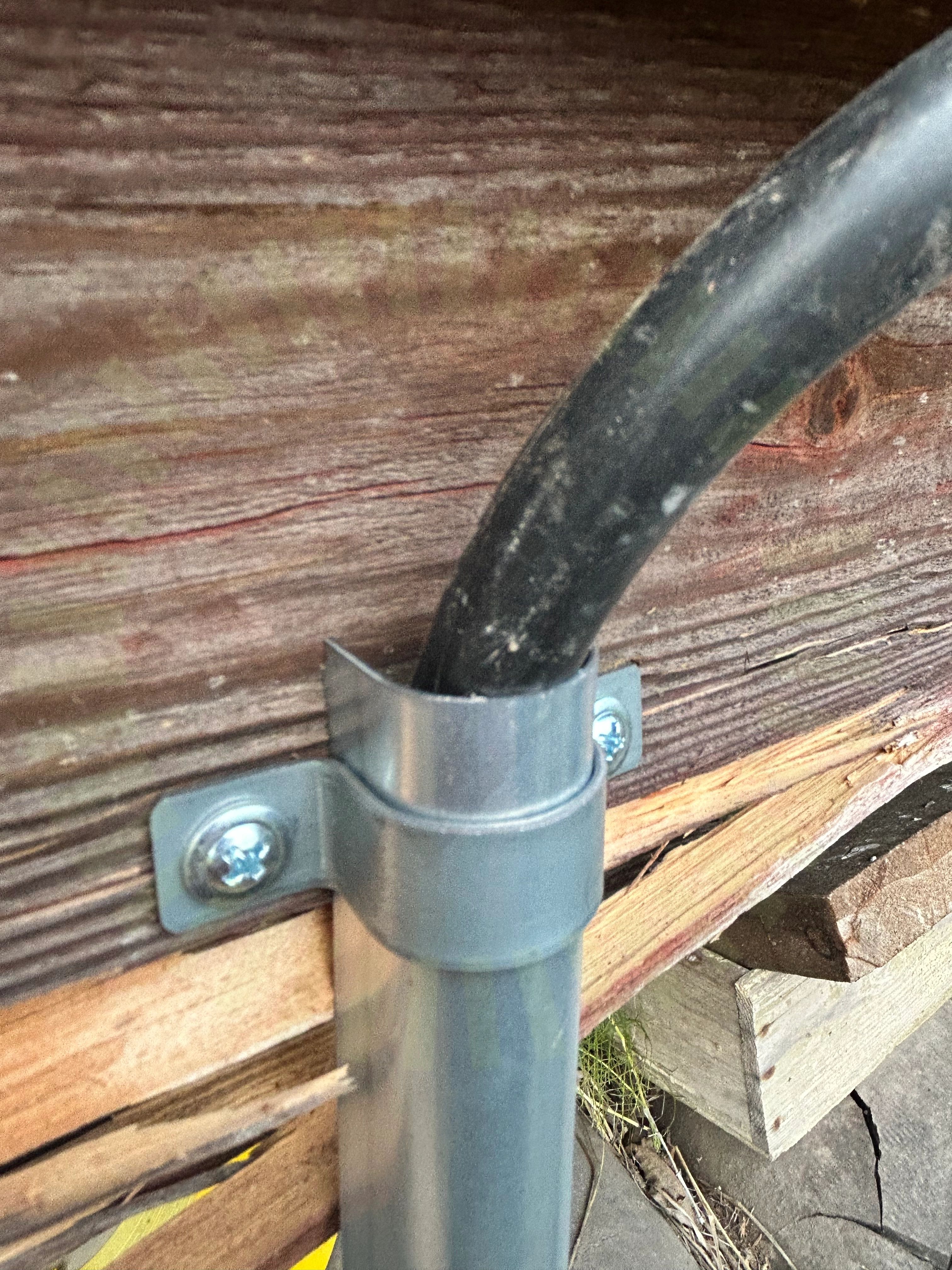

7.1 Skarp kant
Inte godkändKablage ligger mot skarp kant.
SS 436 40 00 (522.8.11)
7.2 Väderskydd
RekommendationTillverkaren anvisar att växelriktaren bör placeras skyddat från direkt solljus.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 25
Godkända kontrollpunkter
30/32AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
