1.1 Avtal
Inte godkändAnläggningen har inte färdigställts. Avtalet ingicks i juni och skulle enligt leverantören ta två veckor för att bli installerat och klart.
Avtal
Besiktningsrapport
5.2
Installation genom
Sesol
Datum
9 februari 2026
Ort
Ekshärad, Värmlands län
62% godkända38% ej godkända
Om installationen
PanelerLongi: LR7-60HVH
MontagesystemSluta Gräv: Markställning
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1: Longi: LR7-60HVH
Anmärkningar
8/20

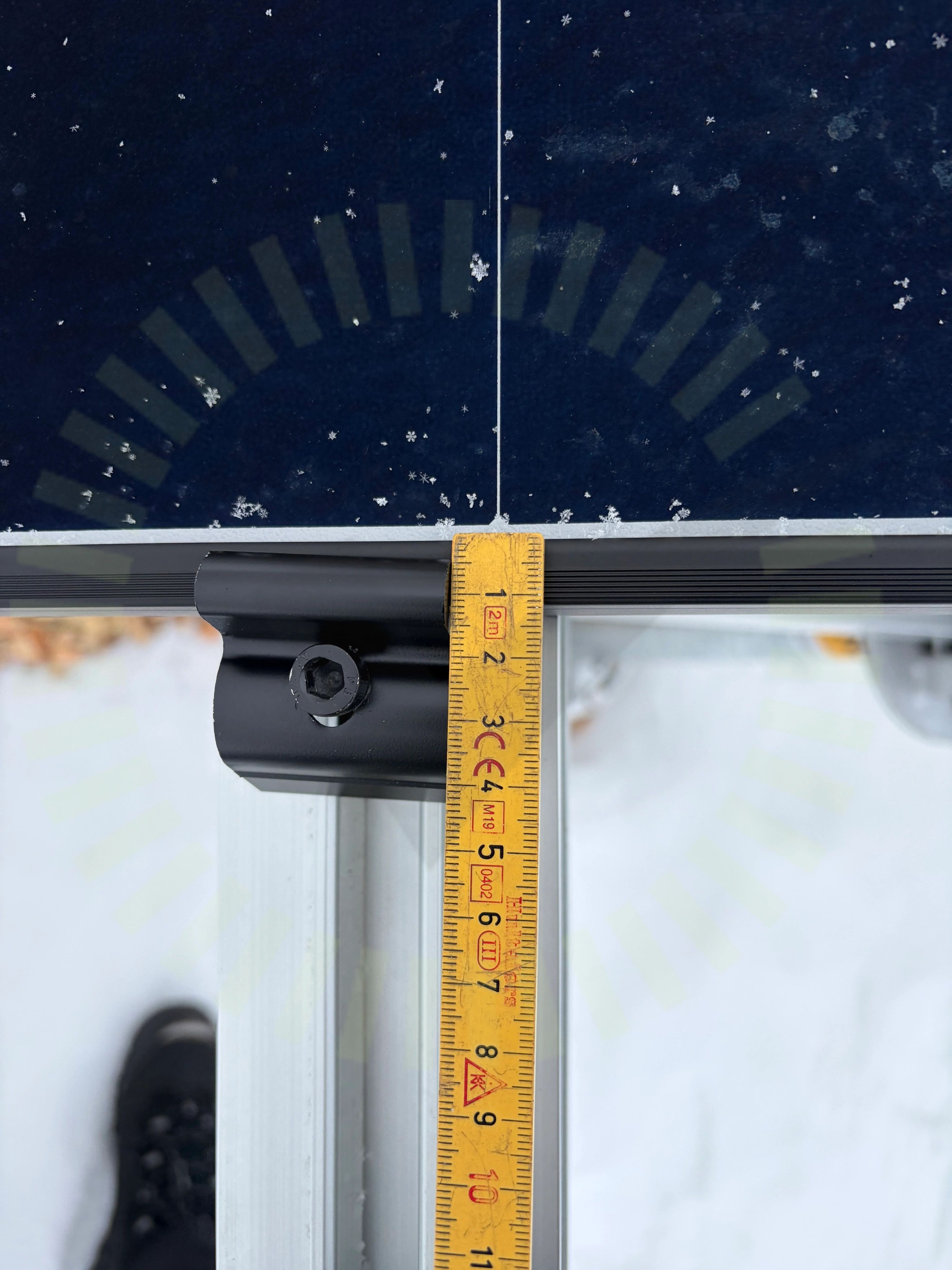

2.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen. Tillverkaren kräver att panelklämman är minst 50 mm.
2.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie. Tillverkaren kräver en minsta böjradie på 43 mm.

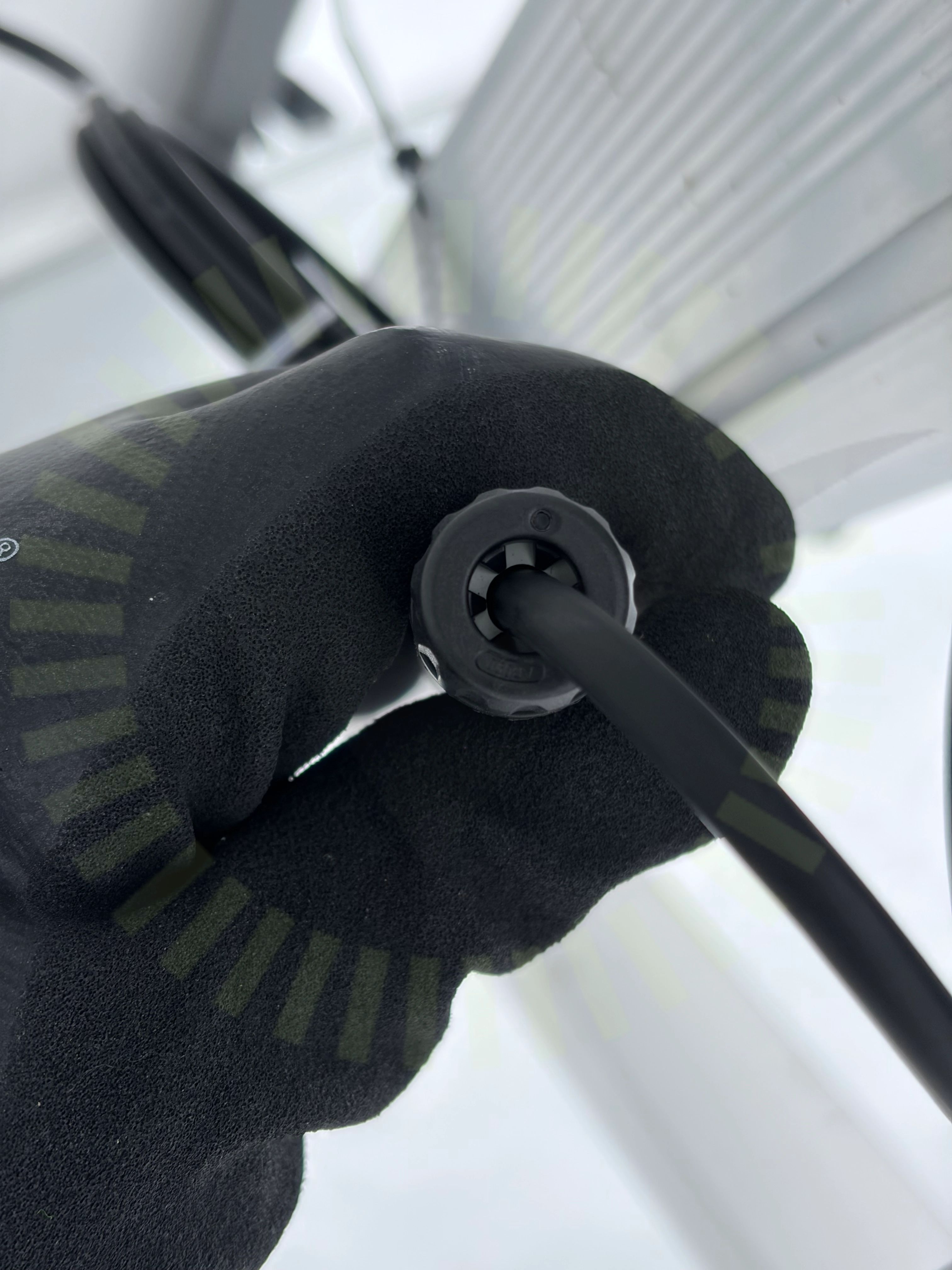

2.3 Förskruvning kontaktdon
Inte godkändKontaktdonens förskruvning är inte korrekt åtdragen. Kabel ej korrekt dragavlastad och kontaktens IP-klassningen ej uppfylld.

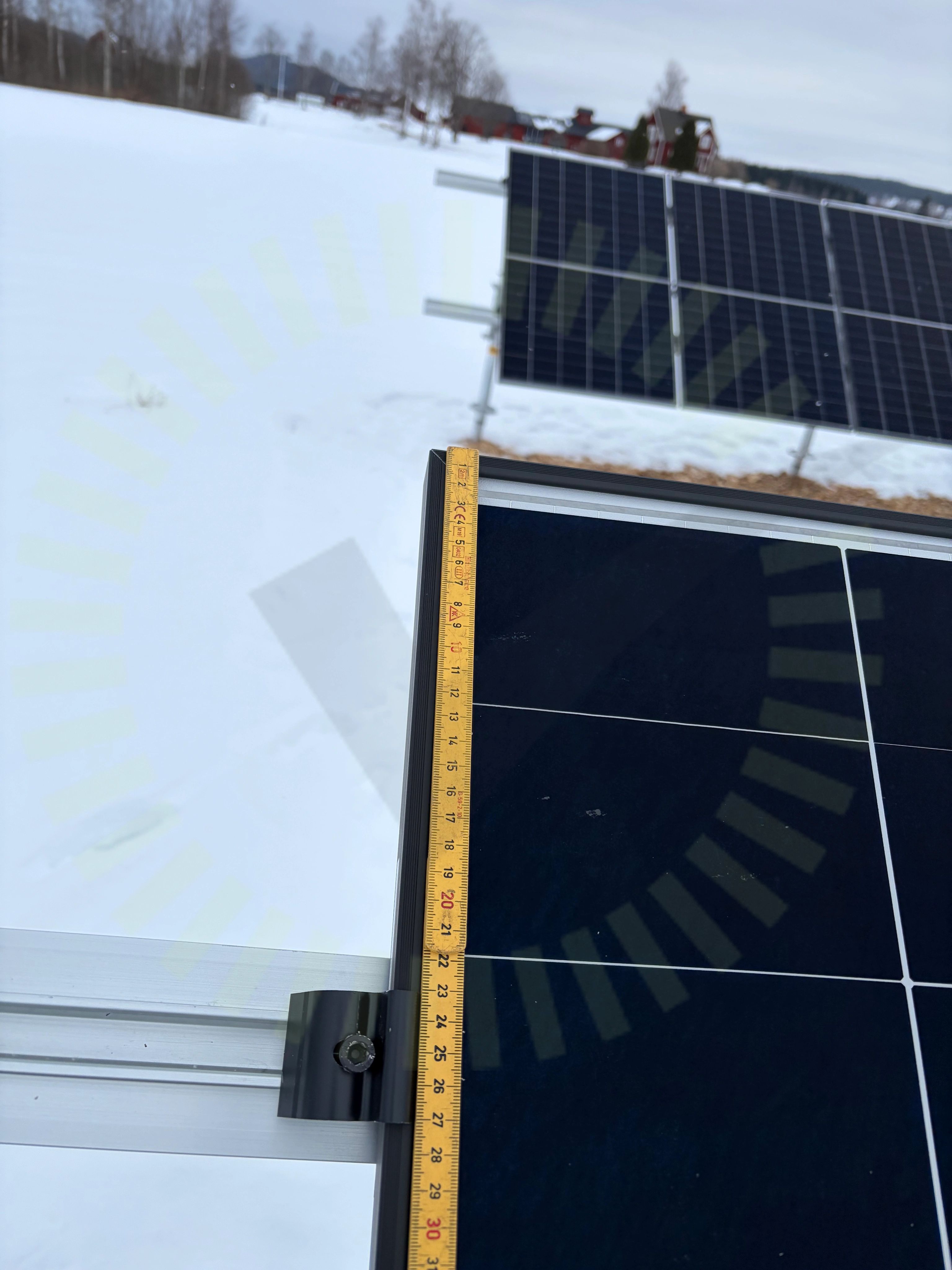

2.4 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Förekommer både för kort och för lång klämzon.
2.5 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Tillverkaren kräver att klämman överlappar minst 10 mm.

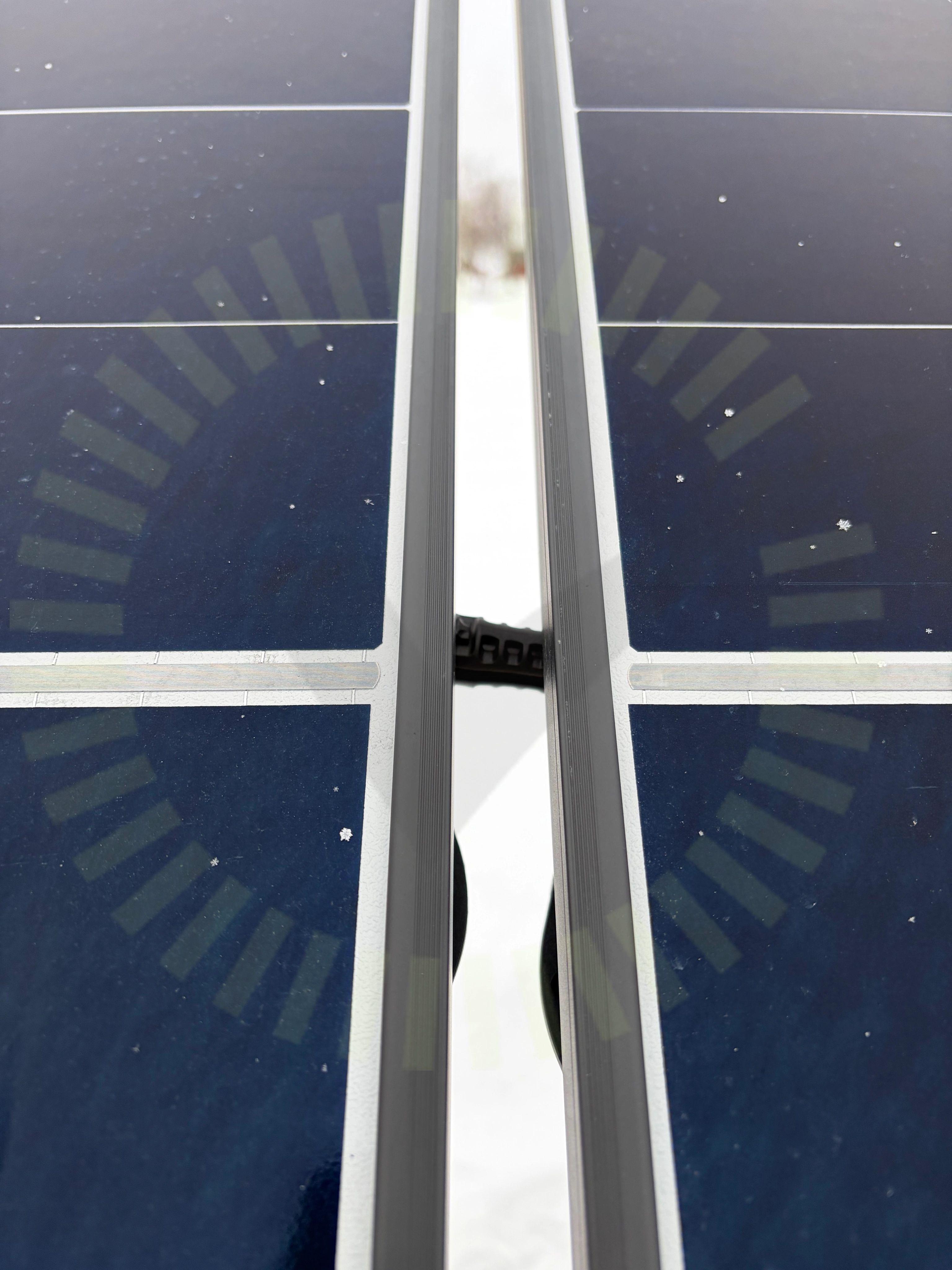

2.6 Kontaktdon
Inte godkändKontaktdon är placerade i direkt solljus vilket strider mot tillverkarens anvisningar.

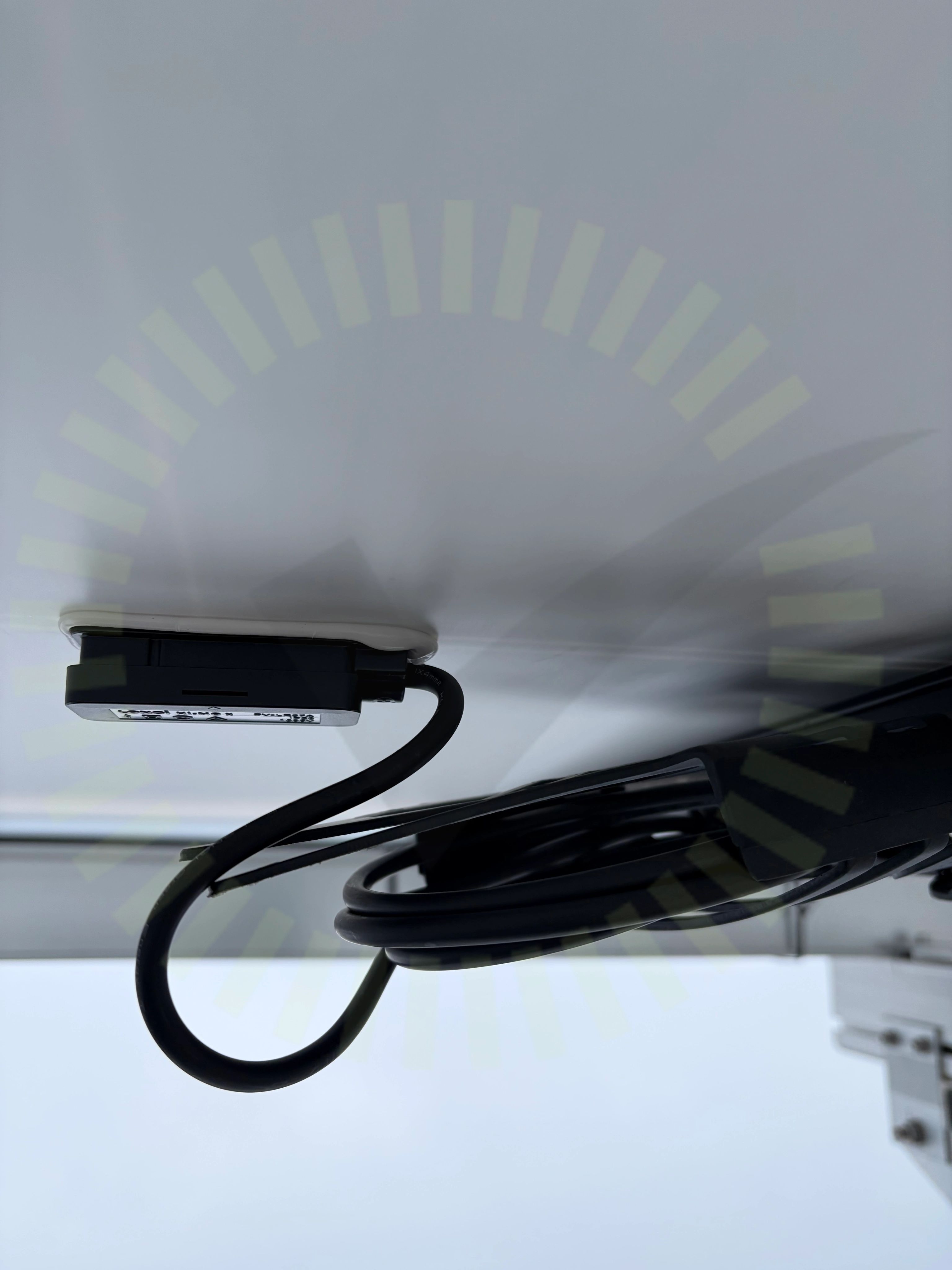

2.7 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

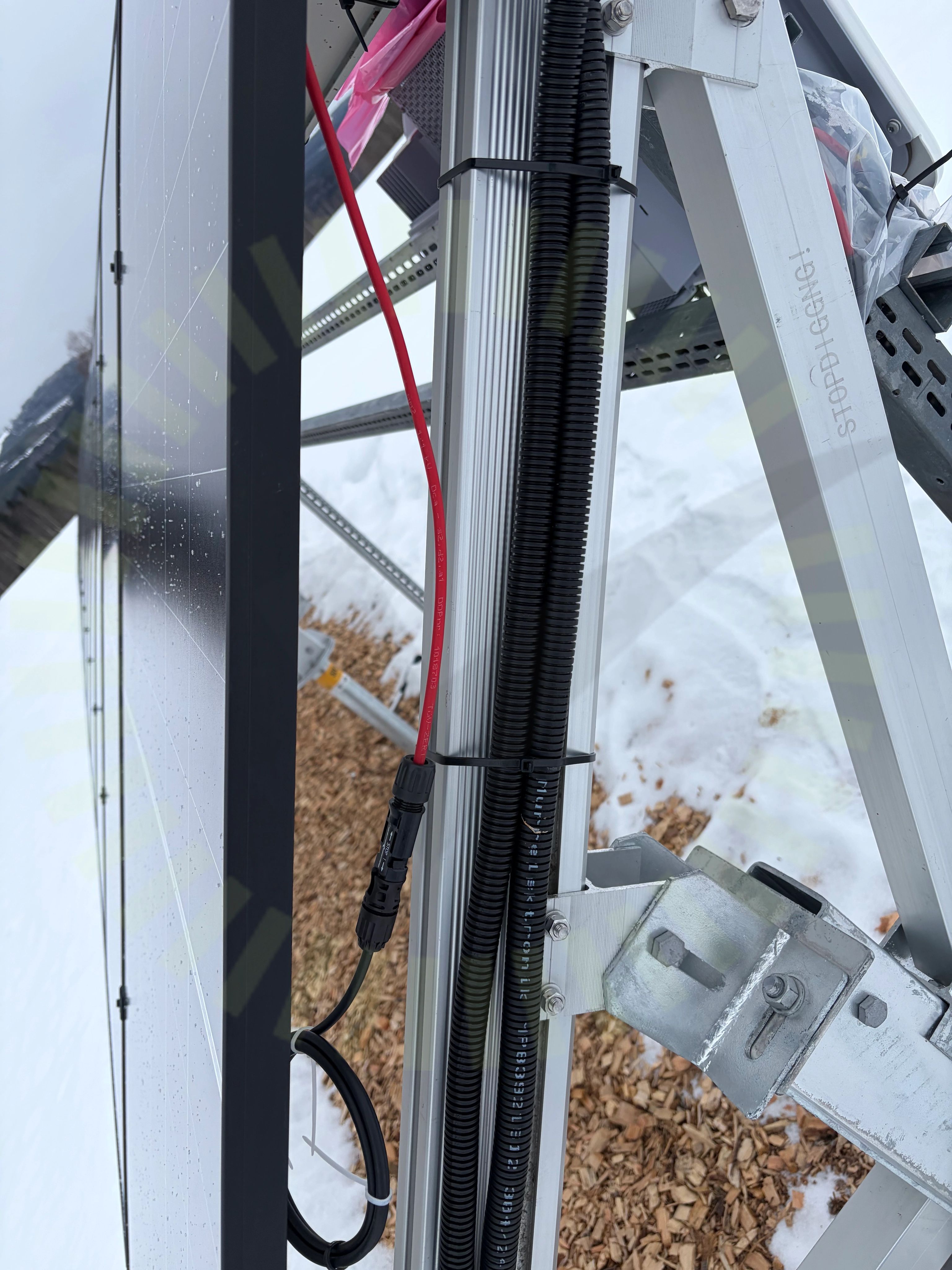

2.8 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/20Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1: Sluta Gräv: Markställning
Anmärkningar
11/20

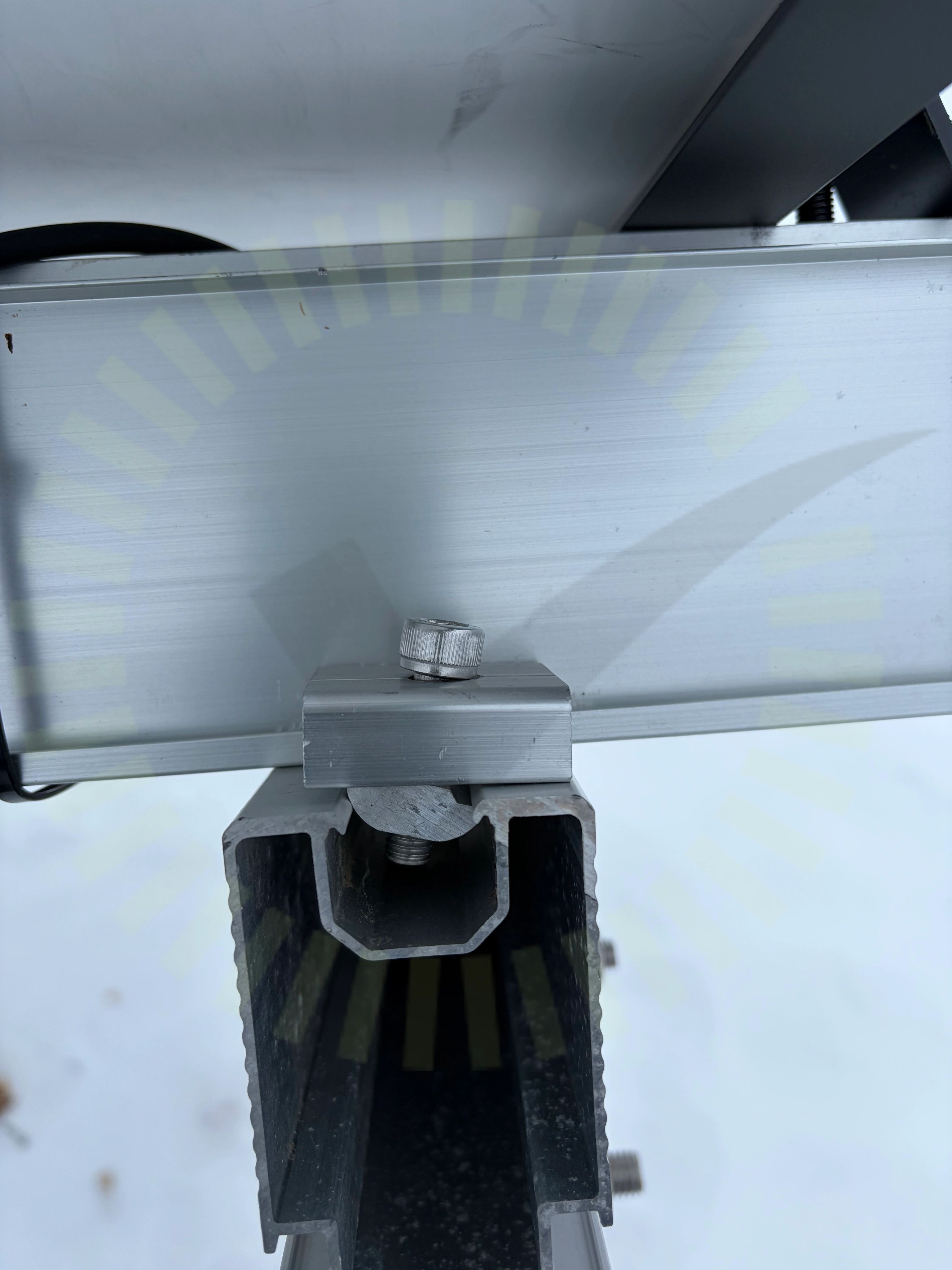

3.1 Klämmans placering i skena
Inte godkändKlämma är inte placerad korrekt i skena.

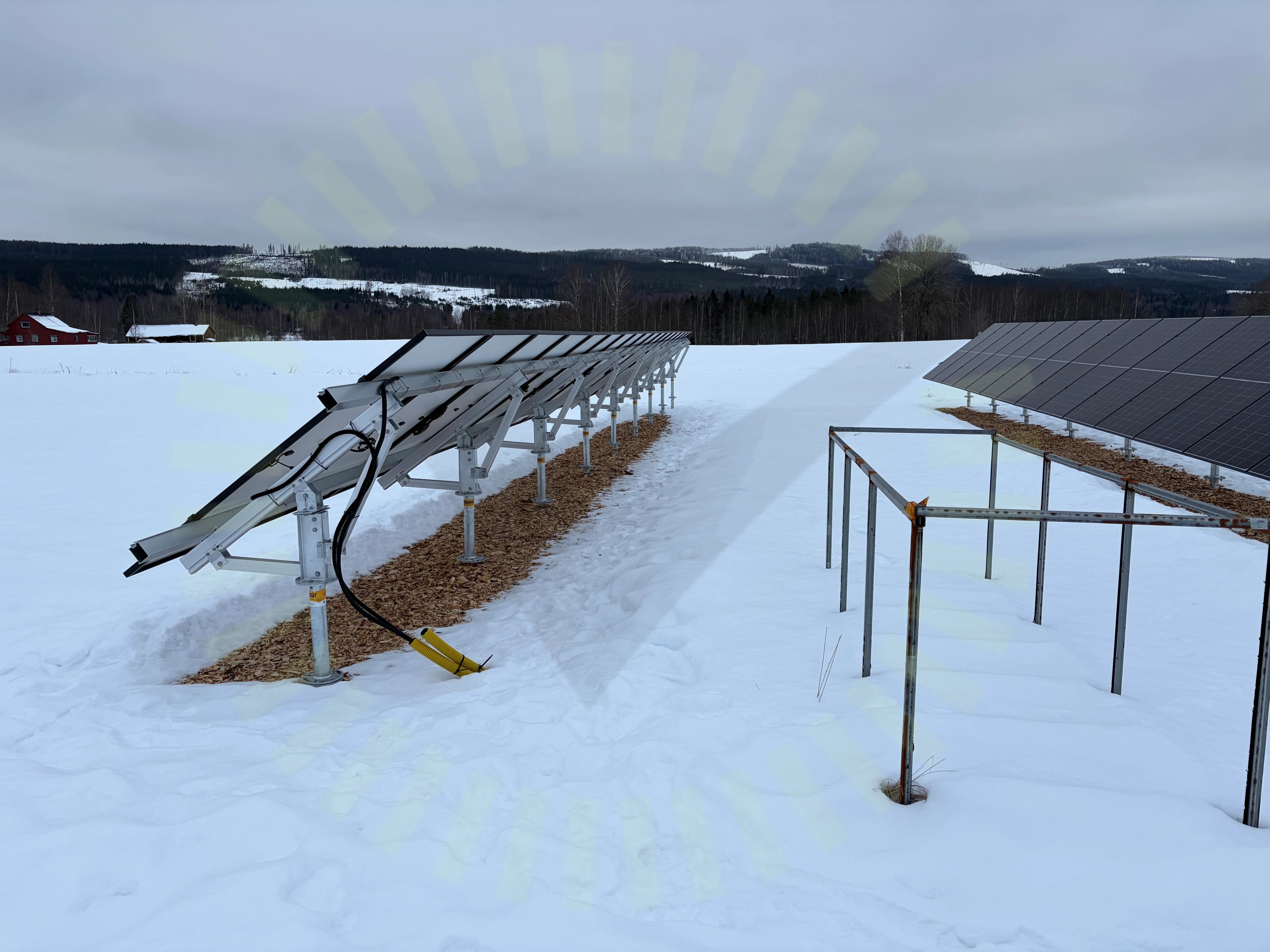

3.2 Lutning
Inte godkändMarkstativet har högre lutning än vad det är beräknat för, vilket medför större vindlaster. Lastberäkning som styrker detta samt intyg från tillverkaren om avvikelse från installationsmanual saknas.

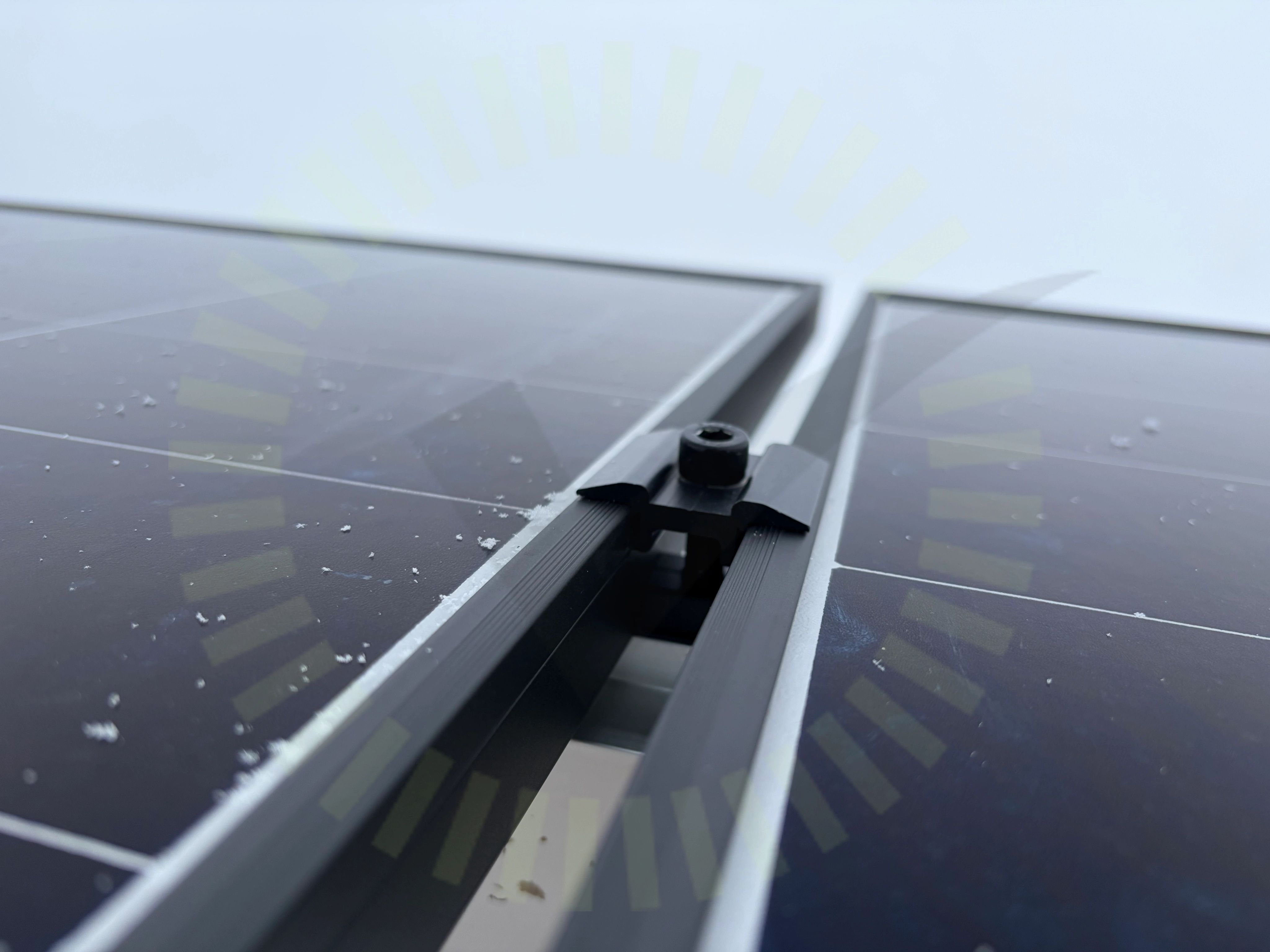

3.3 Mittklämmor
Inte godkändMittklämmor är inte åtdragna.

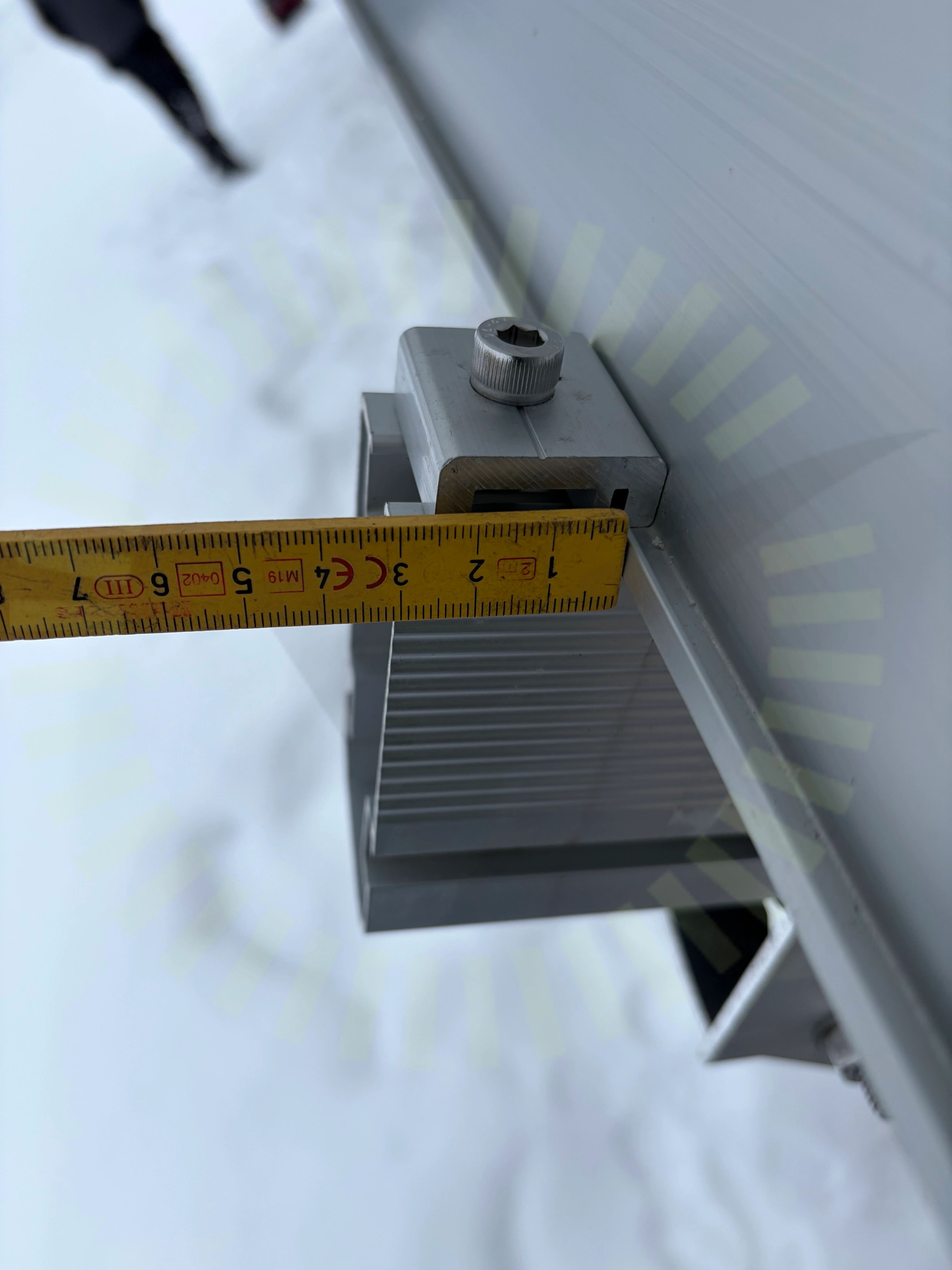

3.4 Skenans utstick för klämma
Inte godkändSkenans överhäng är för kort. Då systemet rör på sig finns risk att klämman hamnar utanför änden på skenan.

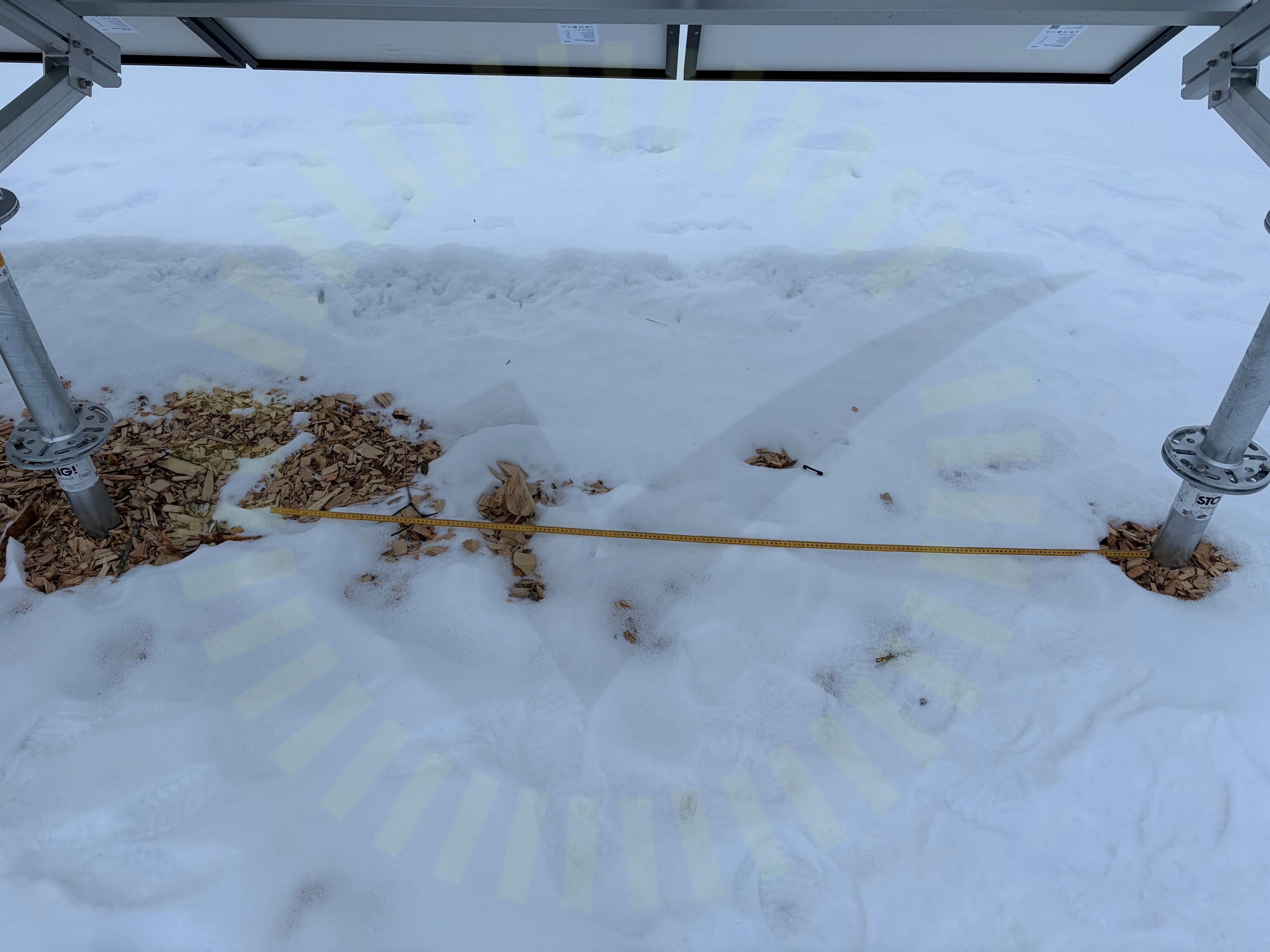

3.5 CC mått markstativ
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Max uppmätt cc-mått: 250 cm.

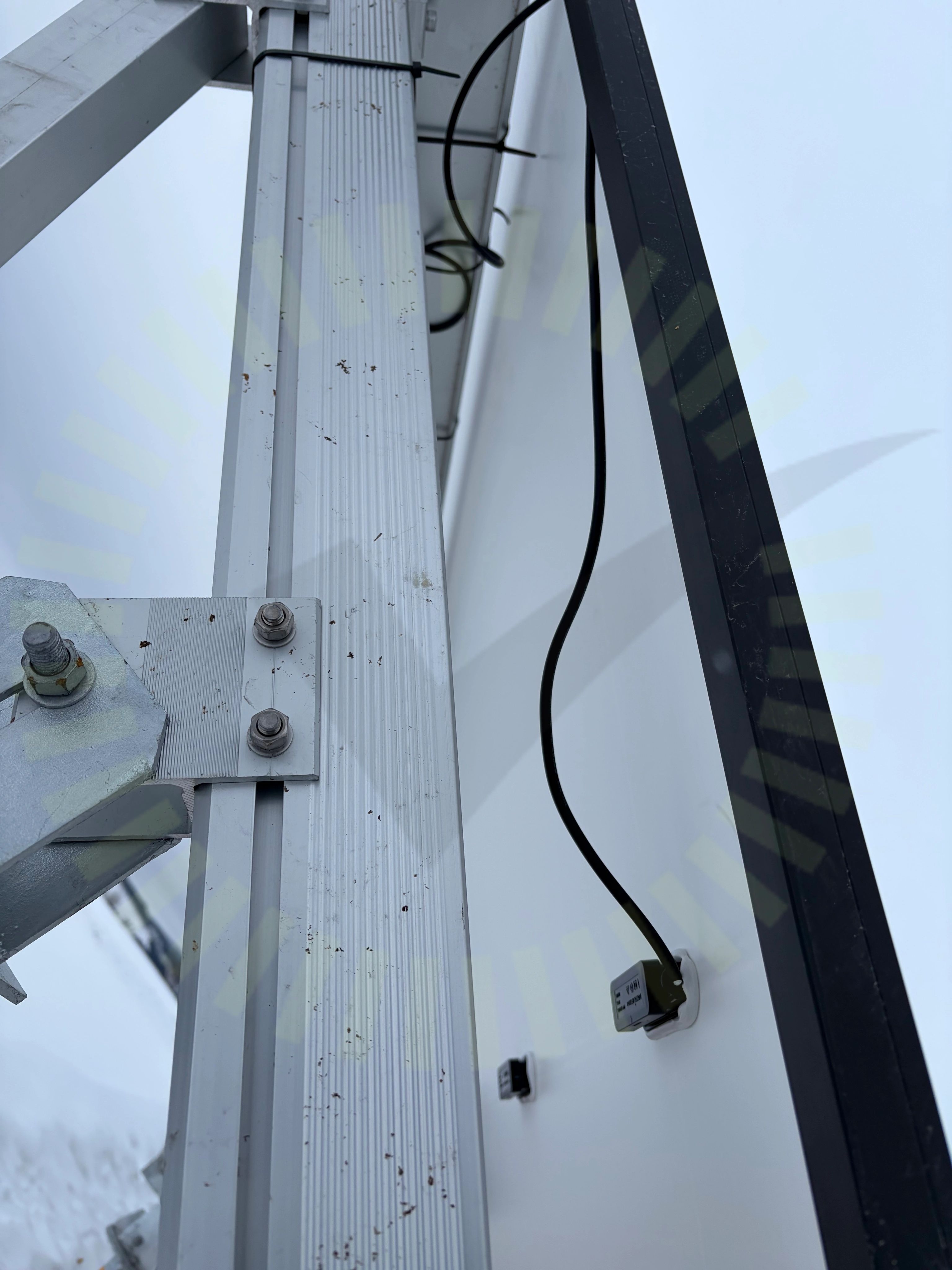

3.6 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
3.7 Potentialutjämningsledare
Inte godkändPotentialutjämningsledare saknas.
SS 436 40 00, 712.542.103

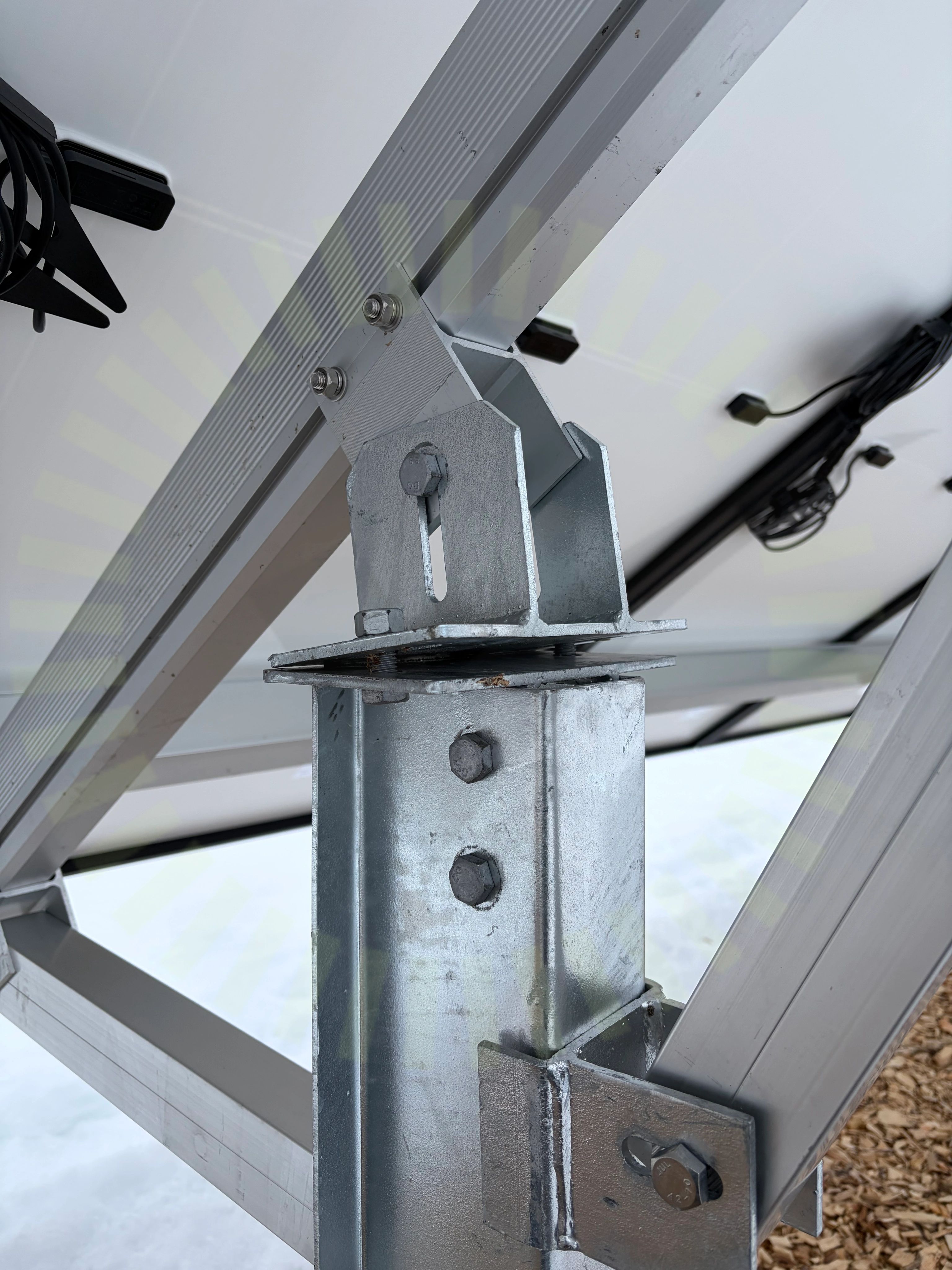

3.8 Sammansättning markstativ
Inte godkändSammansättningen mellan de olika stativdelarna är inte korrekt utförd.

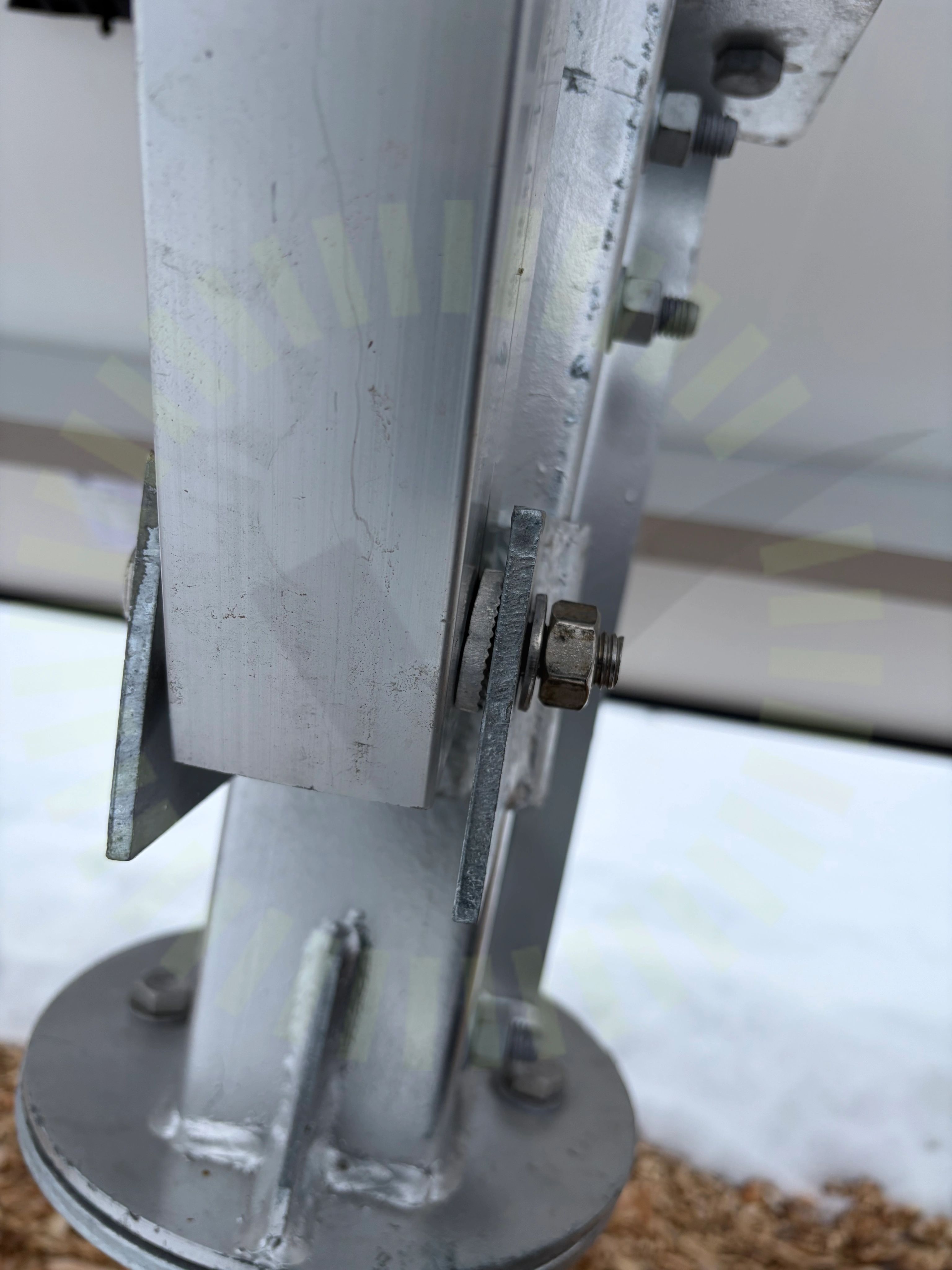

3.9 Skenornas infästning
Inte godkändFlertalet skruvar och muttrar är inte korrekt åtdragna.
Tillverkarens anvisningar
3.10 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.11 Väderbeständigt material
Inte godkändKablage hänger kvar i förpackningsbuntband. Dessa är inte väderbeständiga och kommer med tiden att lossna.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
9/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMarkinfästningSkadorSkenornas överhängSkenskarvarTermisk brytpunkt skenorÄndklämmor
Varselmärkning
Anmärkningar
1/1

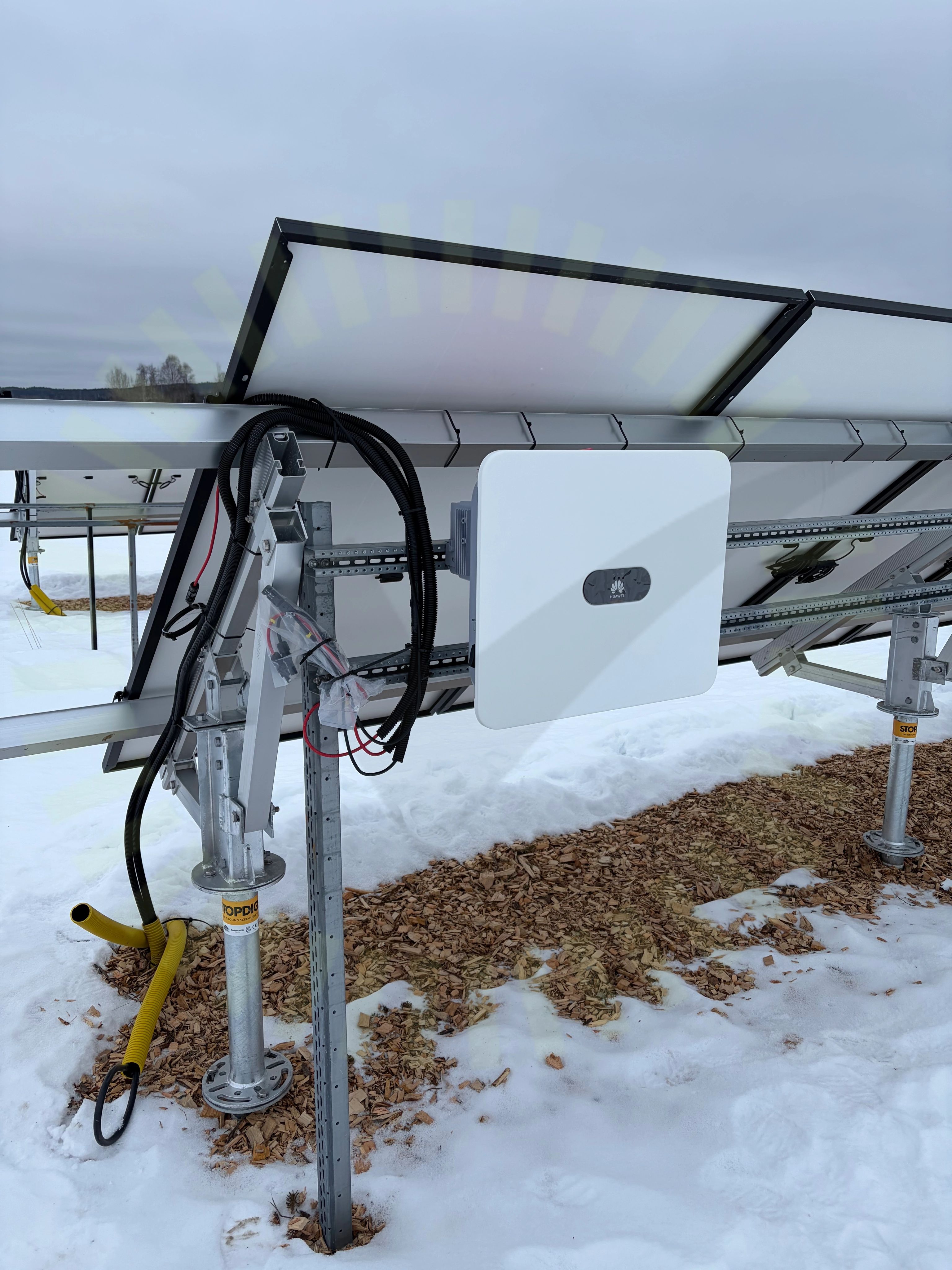

4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Växelriktare
Anmärkningar
8/29

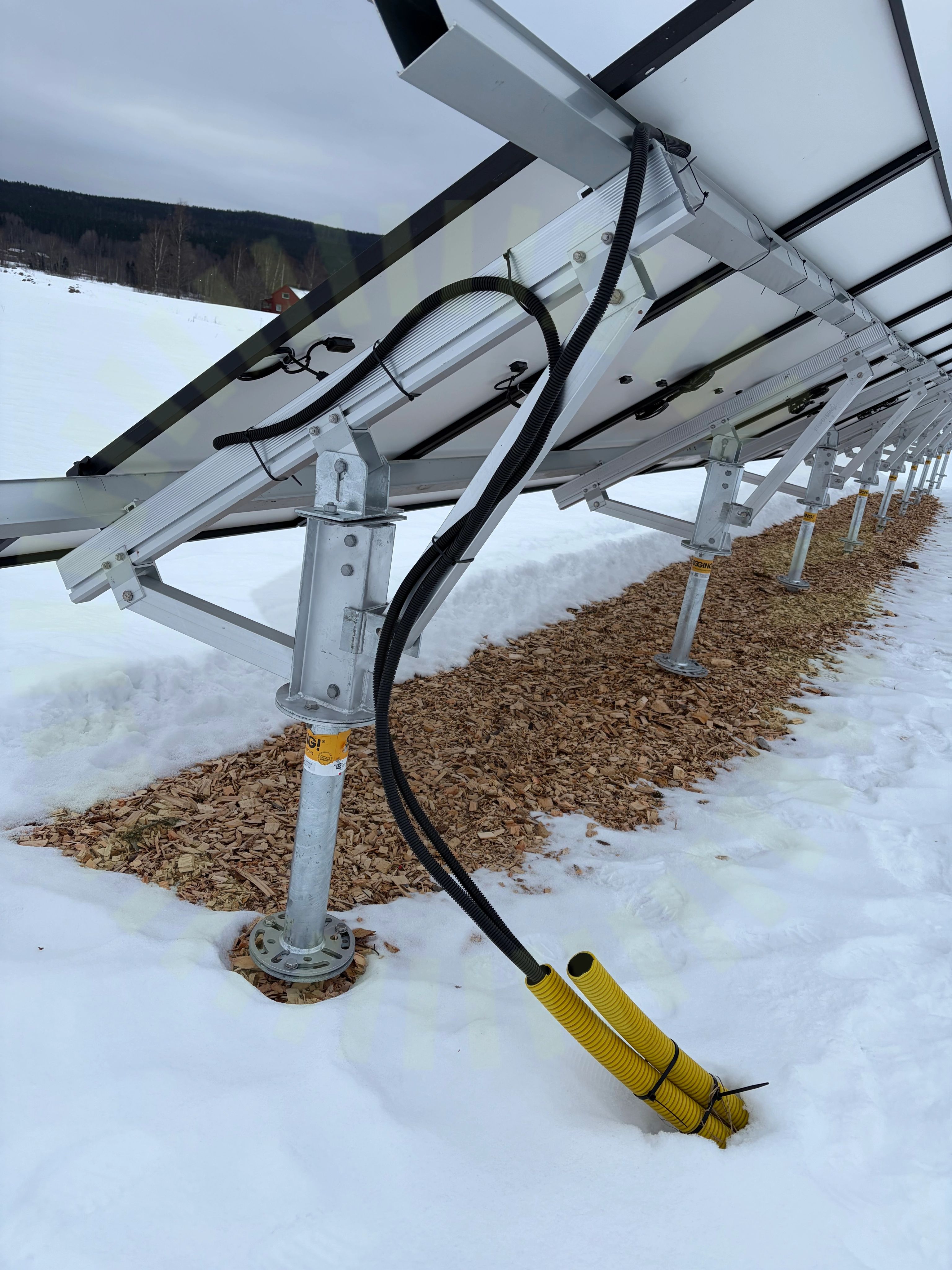

5.1 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd. Gäller vid båda markställningarna.

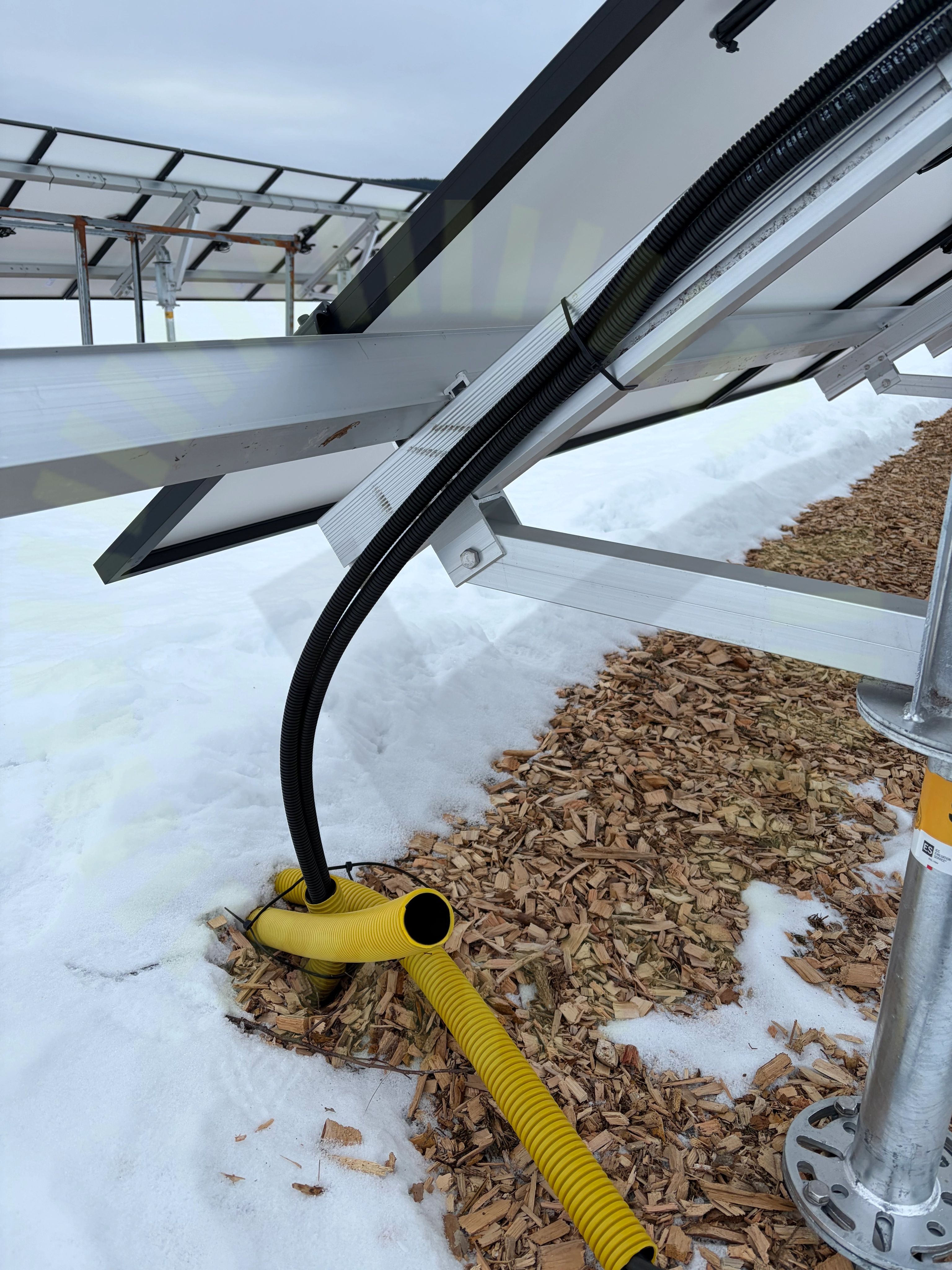

5.2 DC Kablage skydd
Inte godkändKablaget är förlagt utan hänsyn till den yttre påverkan. På platsen kan t. ex snöskottning och trimmerkörning förekomma. Gäller vid båda markställningarna.

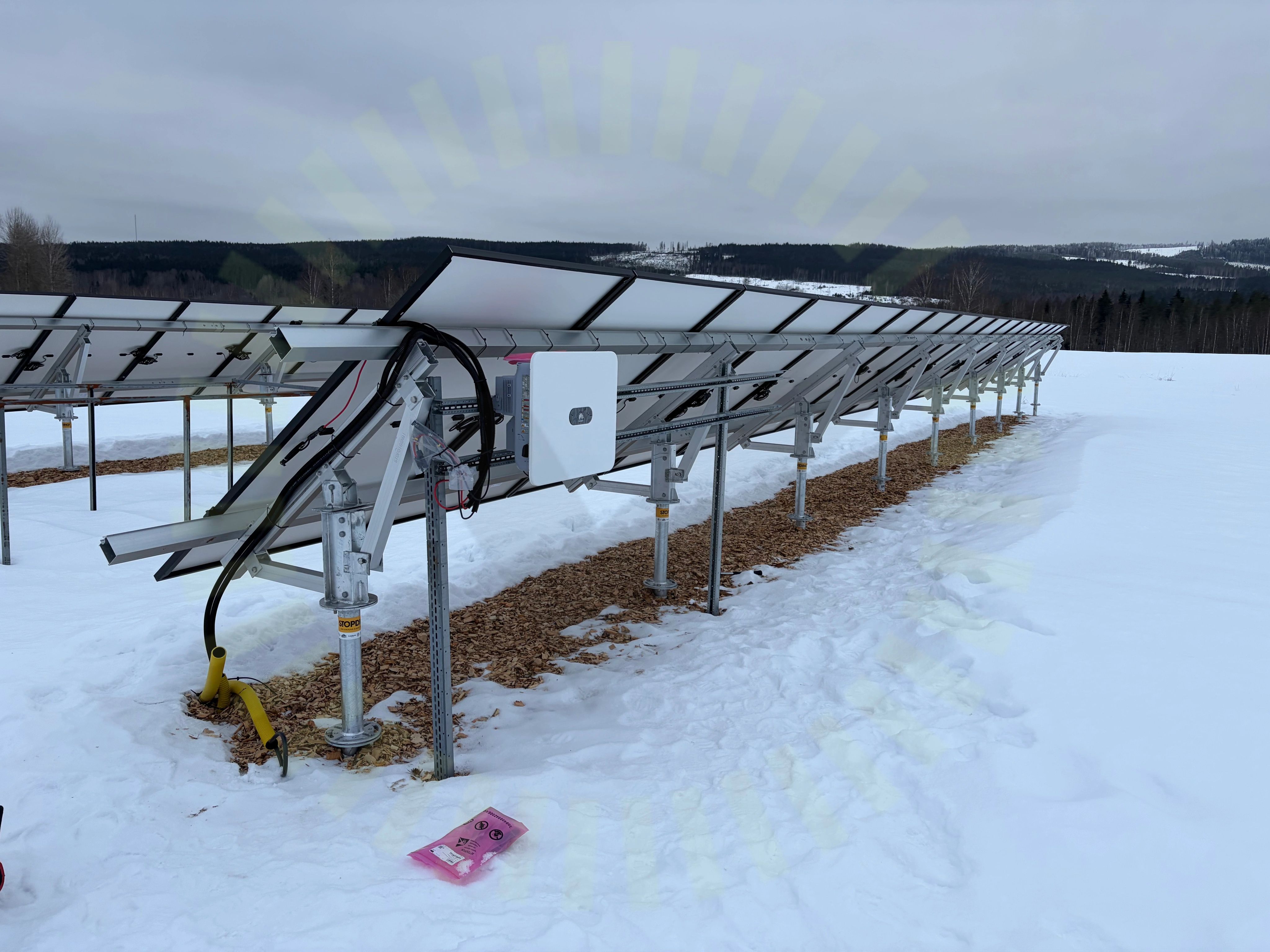

5.3 Väderskydd
RekommendationTillverkaren rekommenderar att växelriktaren monteras på en skyddad plats eller under en markis.
Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 28
5.4 Väderbeständigt material
Inte godkändGul markslang skall förläggas under mark och kommer med tiden att vittra sönder. Gäller vid båda markställningarna.

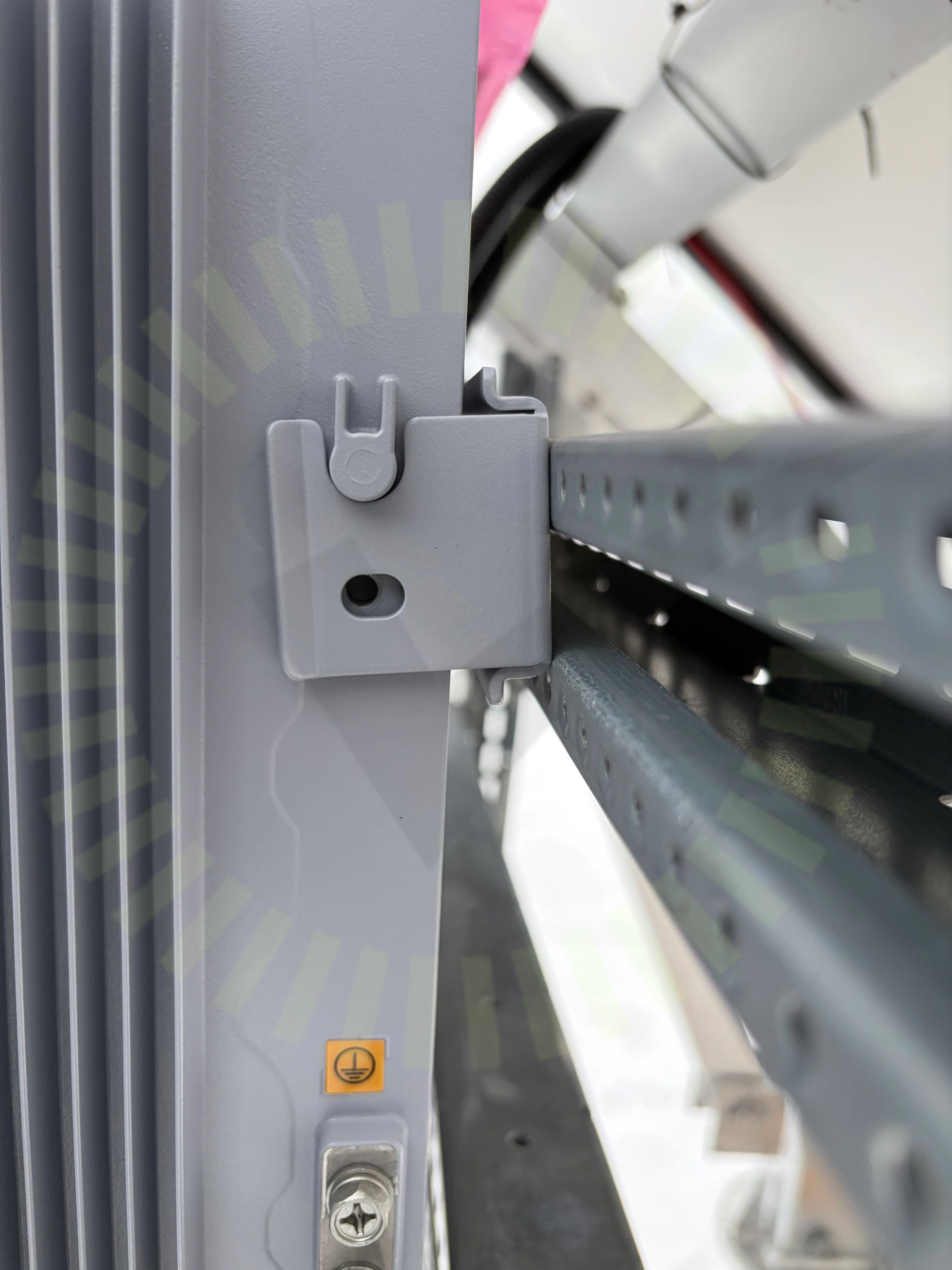

5.5 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt, skruv saknas.
Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 34-36
5.6 Infästning
Inte godkändKonstruktionen för att hålla fast växelriktaren bedöms bristfällig. De två stående skenorna är endast fastskruvade upptill och står sedan på marken som sjunker undan vid belastning och därmed inte utgör ett tillförlitligt stöd.
5.7 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 41-43

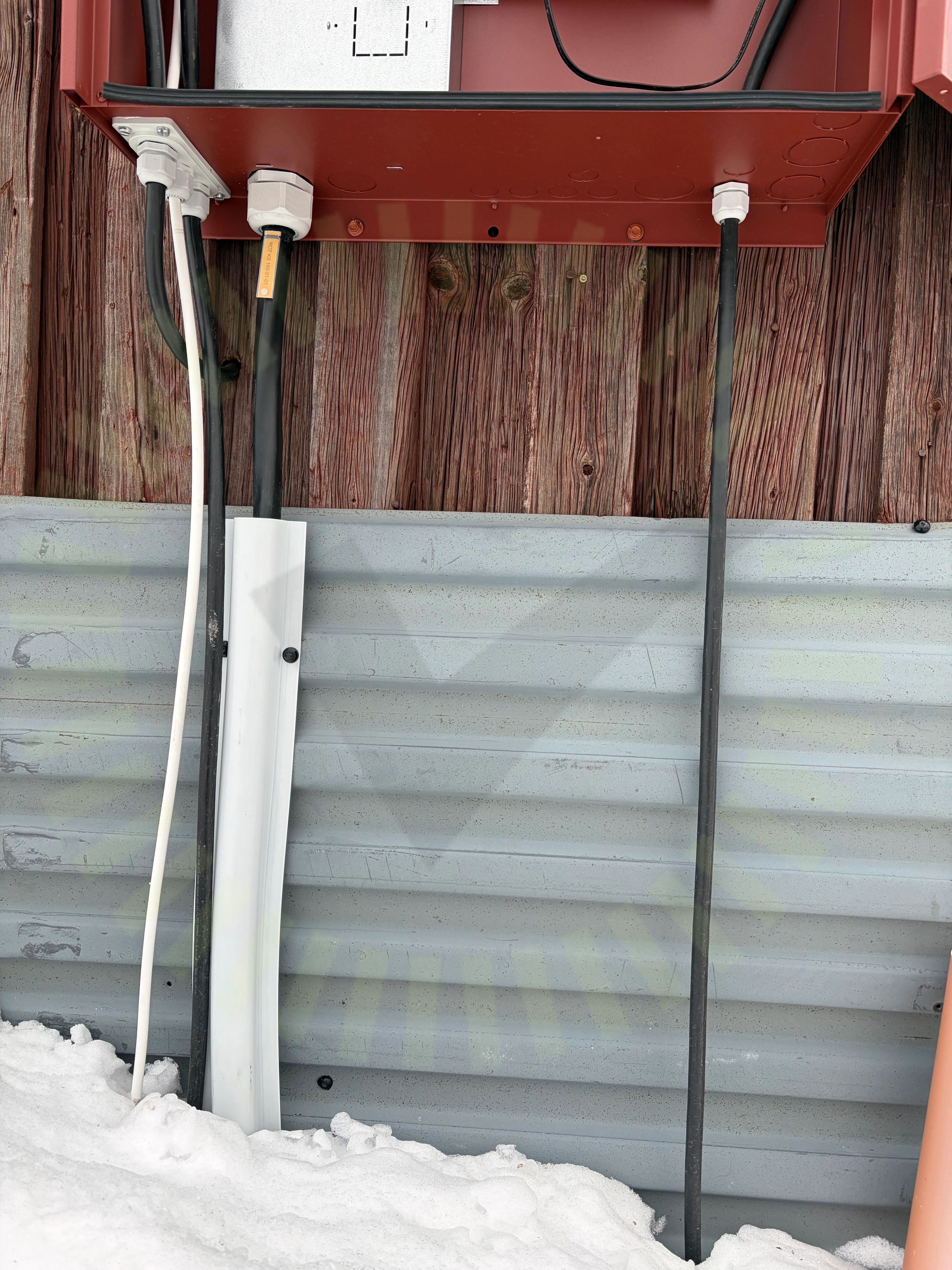

5.8 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
Godkända kontrollpunkter
15/29Avstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Max StrömHuvudsäkringIdentifieringKabeldimensioneringLikspänningskomponenterPlaceringSkarp kantSäkringsdimensionTillgänglighetUtrymmeVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
6/29AC Kablage förläggningDC Max SpänningDC Min SpänningKablagets böjradieSkadat kablageSträngdesign
