Besiktningsrapport

8.8

Installation genom

Alstra

Datum

2 april 2024

Ort

Beddingestrand, Skåne län

Kabeluppfästning

Ändklämmor

Kontakter

91% godkända9% ej godkända

Om installationen

PanelerRecom: RCM-xxx-6BHE

Montagesystem K2 Solid Rail med Weland Tätskiktsplattor

VäxelriktareSunGrow: SG5-12RT

TillbehörSmartmätare: CHINT DTSU666

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DCSträngschema

Tak 1, K2 Solid Rail med Weland Tätskiktsplattor

Anmärkningar

6/24

2.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Blandade montagesystem

Inte godkänd

Två olika montagesystem är blandade. Garantier från tillverkare påverkas samtidigt som lastberäkningar från tillverkarna inte kan spegla verkligheten.

2.3 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Ingen av tillverkarna går i god för att deras material sitter kvar i den andres.

2.4 Skenornas överhäng

Inte godkänd

Två system är blandade. Ett underlag för att kontrollera skenornas överhäng saknas.

2.5 Tätskiktsplattor CC mått

Inte godkänd

Ett korrekt underlag att kontrollera infästningarnas CC mått mot saknas. 240 cm är uppmätt mellan infästningar.

Tillverkarens anvisningar

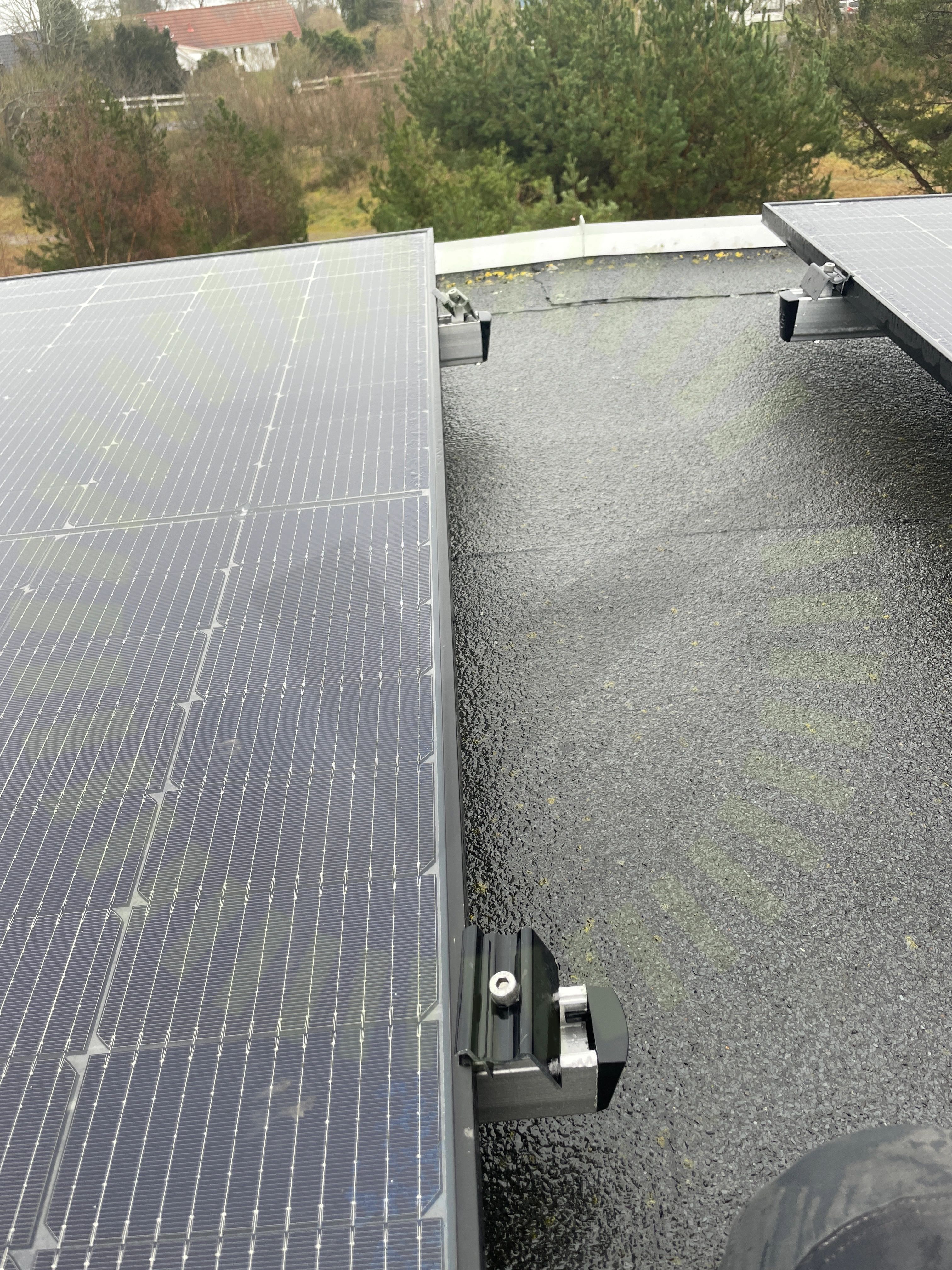

2.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Klämmorna sitter löst och håller ej om panelram.

Godkända kontrollpunkter

17/24

Använd skruv för klämmaAnvända tätskiktsdukDC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenor utstickSkenskarvSnö- och VindlastberäkningSvetsning takpappTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Tätskiktsplattor Infästning

Tak 1, Recom: RCM-xxx-6BHE

Anmärkningar

1/16

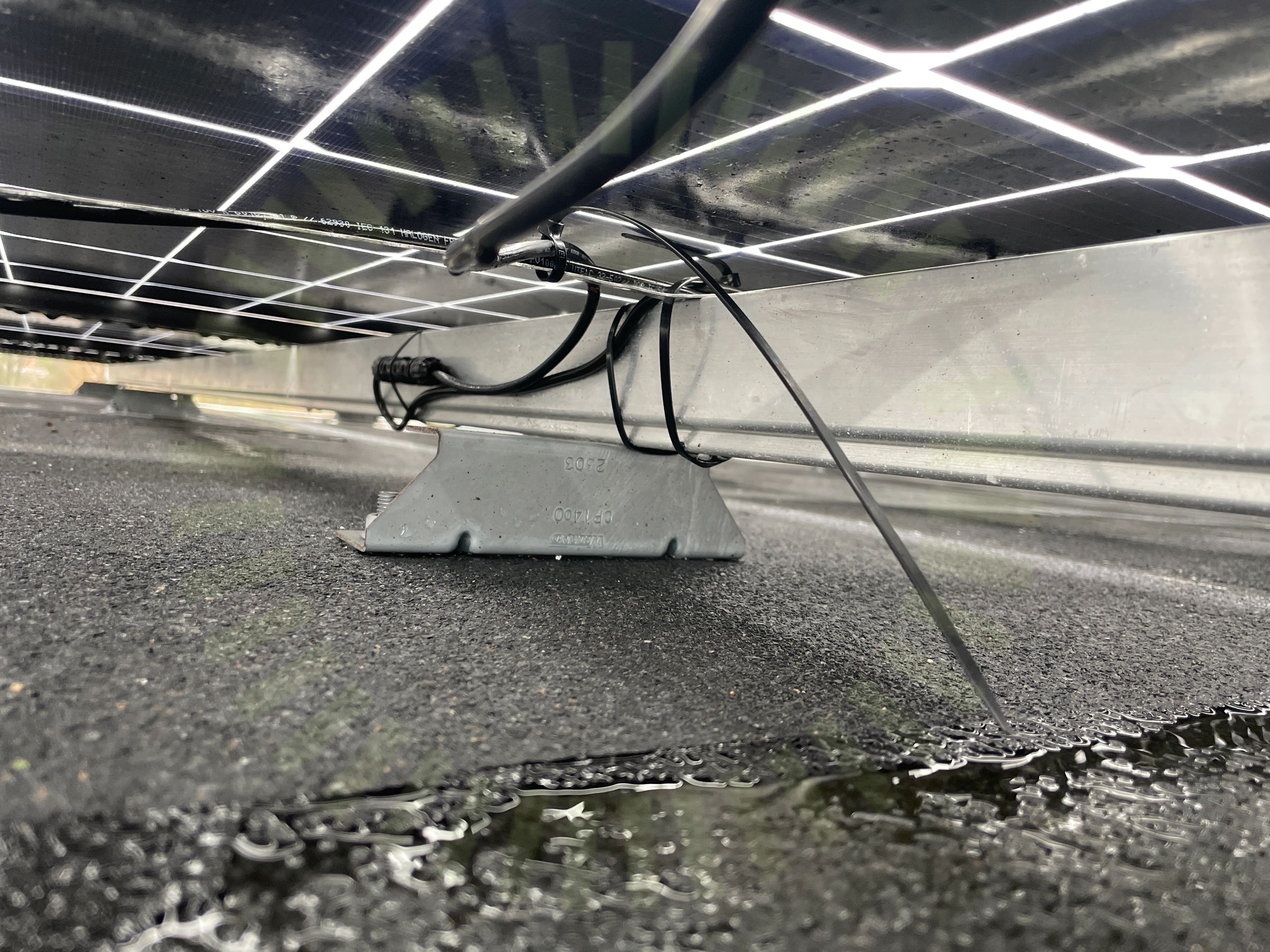

3.1 Kontakter

Överenskommelse

Buntband får inte placeras över kontakterna. - Kund har godkänt buntband runt kontaktkropp.

Godkända kontrollpunkter

15/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
