Besiktningsrapport

7.2

Installation genom

Sesol

Datum

24 maj 2024

Ort

Båstad, Skåne län

Avstånd närliggande objekt

AC kablage förläggning

Genomföringar

+ 11

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Panellayot stämmer inte överens med verkligheten.

Godkända kontrollpunkter

1/3

Avtal

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Huawei: LUNA2000-5-15-S0

Anmärkningar

4/15

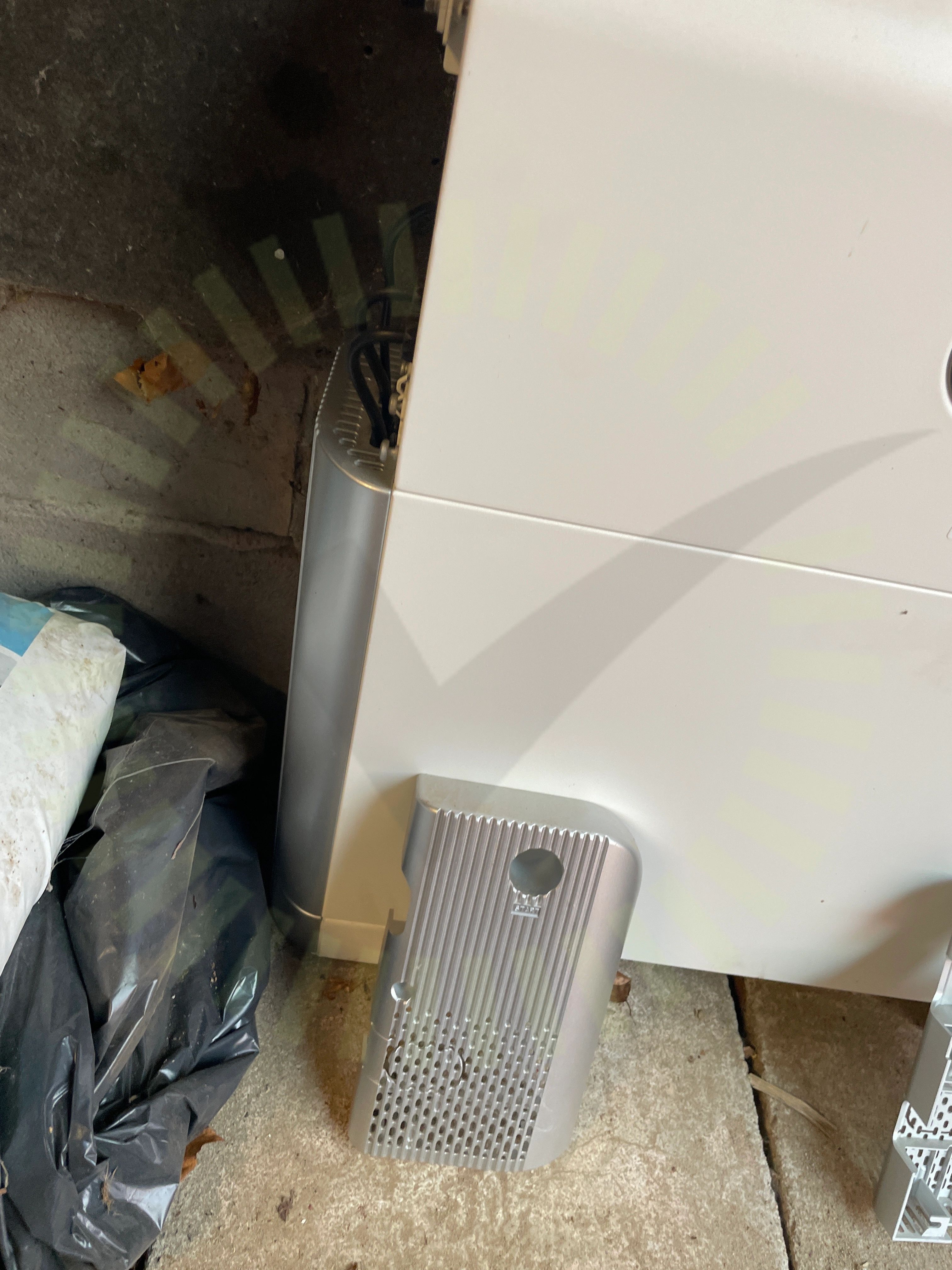

3.1 Batterikåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 98

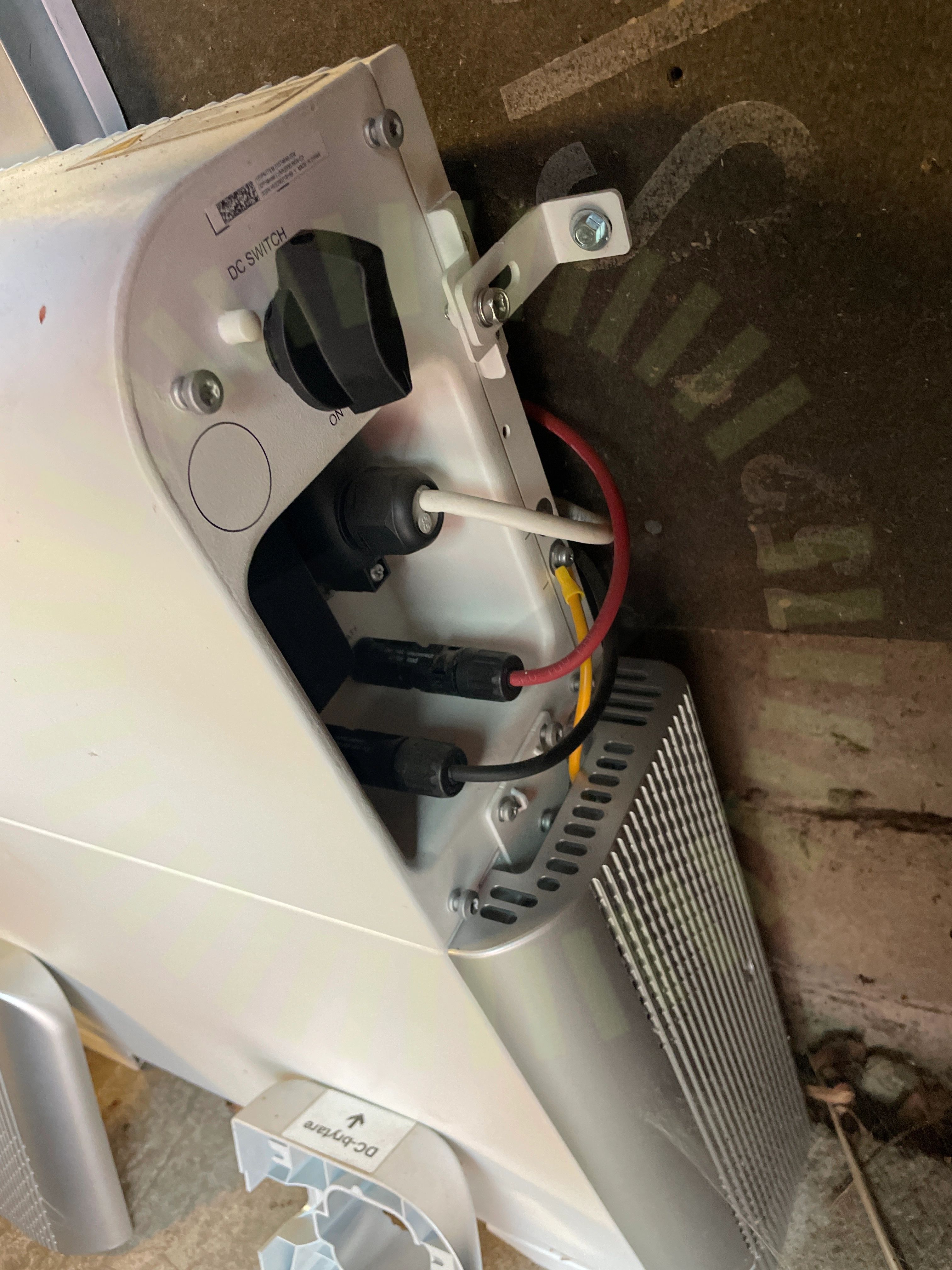

3.2 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

3.3 Fastsäkring av produkt

Inte godkänd

Alla batteripack är inte fastsäkrade, krav vid väggmontering. Samt bristfällig fastsäkring.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

3.4 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

11/15

Avstånd till havetAvstånd till växelriktareDC anslutningPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/40

4.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

4.2 Avstånd närliggande objekt

Inte godkänd

Samtliga växelriktare har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

4.4 Genomföringar

Inte godkänd

Genomföring inte tätad vid boningshus och in till växelriktarna.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

35/40

AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Longi: LR5-54HPB

Anmärkningar

3/17

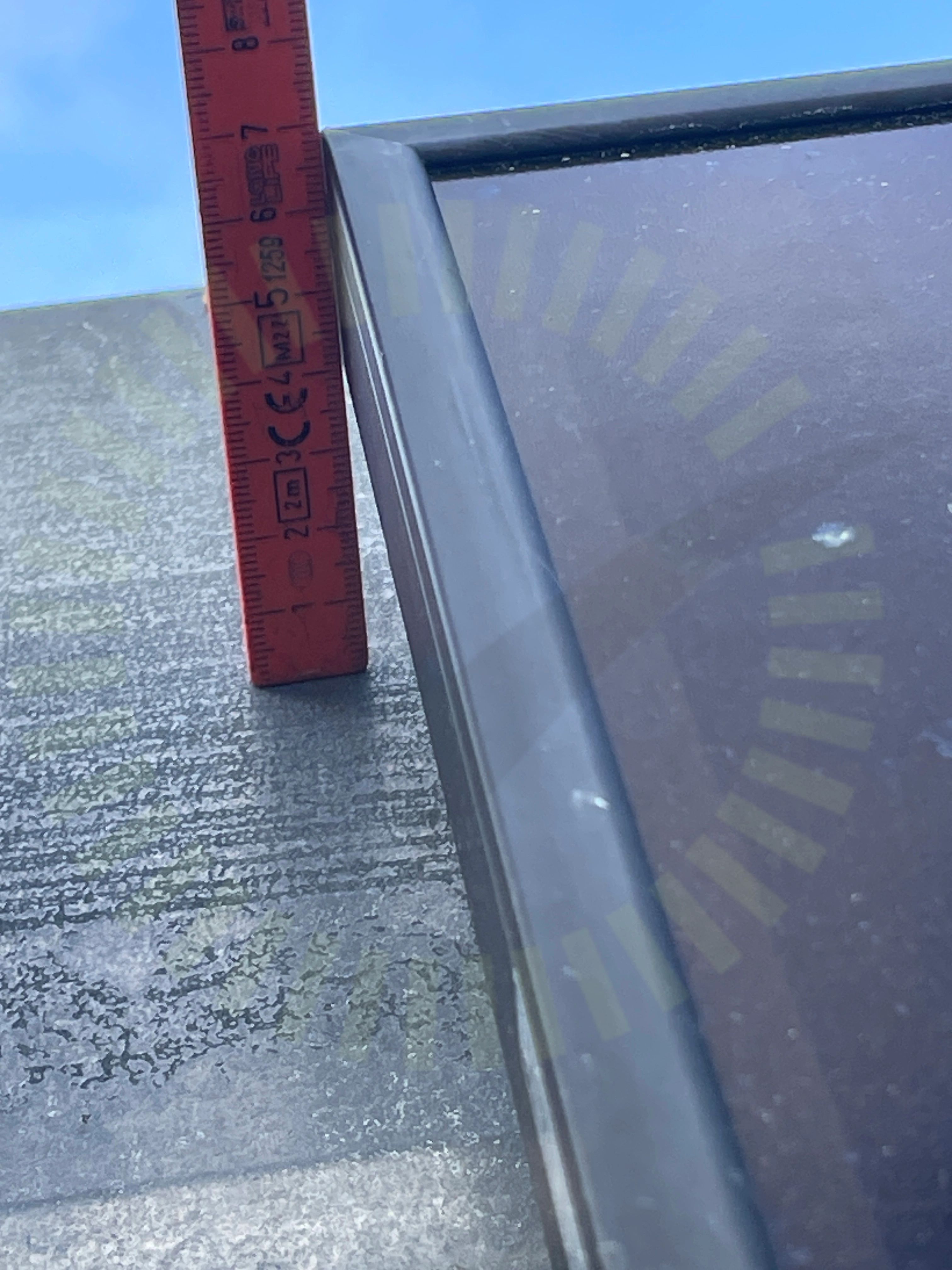

5.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Gäller tak på baksidan.

SS 436 40 00 (522.8.3)

5.3 Skuggning

Inte godkänd

Longi anvisar att paneler ska placeras på ytor fria från skuggande hinder.

Installation Manual for LONGi Solar PV Modules V18, Sida 9

Godkända kontrollpunkter

14/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/1

7.1 Inkoppling av undercentraler

Inte godkänd

Leverantör har gått från 4-ledare i undercentral vid fastighetens huvudcentral, för att sedan gå över till ett 5-ledarsystem vid arbetsbrytare. Sen har man gått tillbaka till ett 4-ledarsystem igen när man gör anslutningen vid sista undercentral vid växelriktarna.

Undercentral

Godkända kontrollpunkter

5/5

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Plåttak

Anmärkningar

5/14

9.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

9.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda per meter. Antalet stämmer inte med lastberäkningen.

MA5101 Sid 1 (1) | Version 4 - 221219

9.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten med antal paneler på takyta med liggande paneler. Färre paneler i verkligheten.

Tillverkarens montageanvisningar

9.4 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

9.5 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt mot panelram, snedvriden.

Godkända kontrollpunkter

9/14

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenors avstånd till varandraVäderbeständigt material
