Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Sun4Energy

Datum

4 november 2024

Ort

KRISTINEHAMN , Värmlands län
Takkrokarnas CC
Fastsäkring av produkt
Kabeluppfästning
88% godkända12% ej godkända

Om installationen

PanelerEurener: MEPV 108
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH(BP)
BatteriGrowatt: APX HV Battery System S1
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen.

APX 5.0-30.0P-S1 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/6
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6
Anslutning av CT klämmorPlacering av CT klämmor

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26
Kabeluppfästning

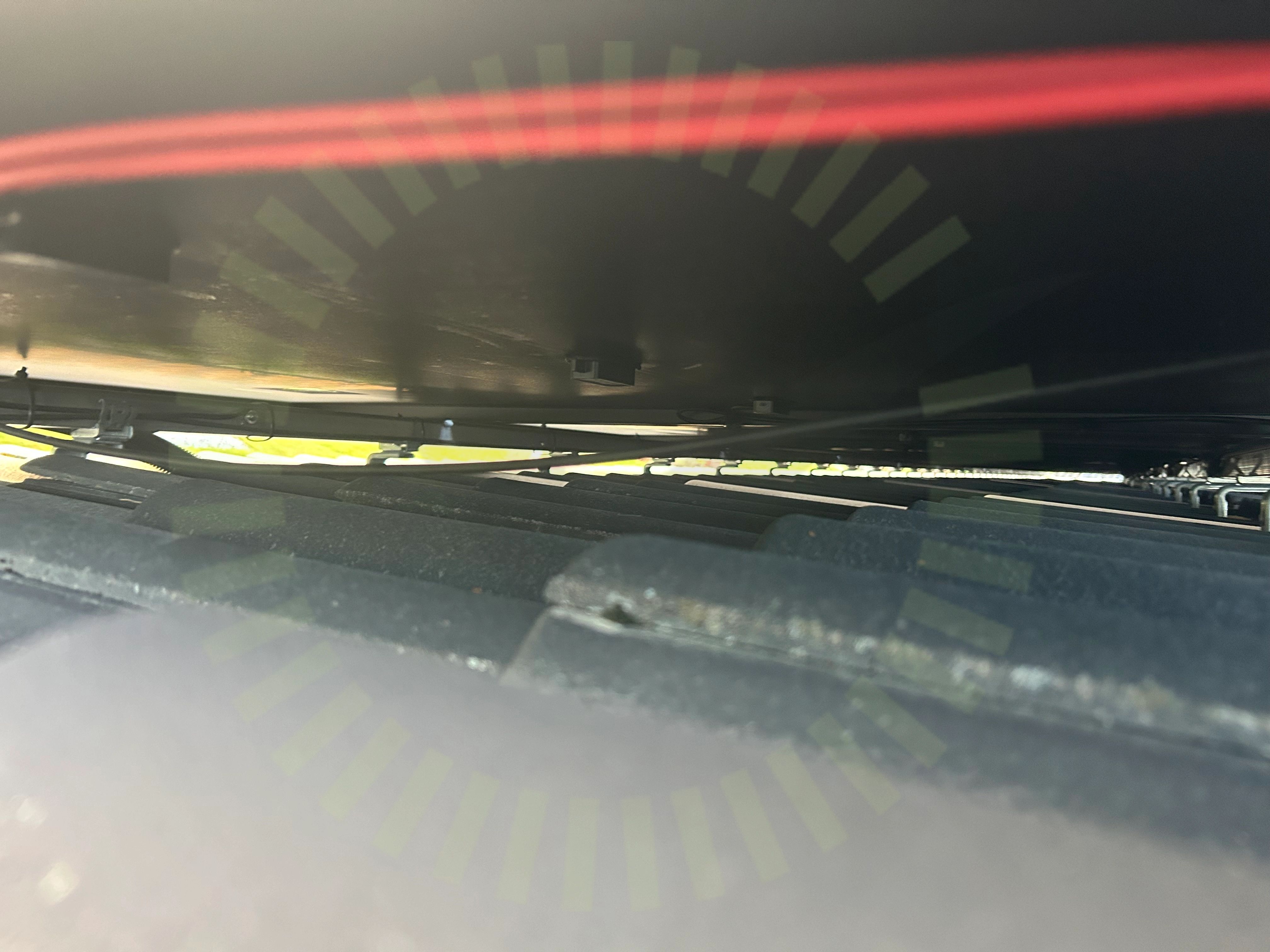

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenornas infästning

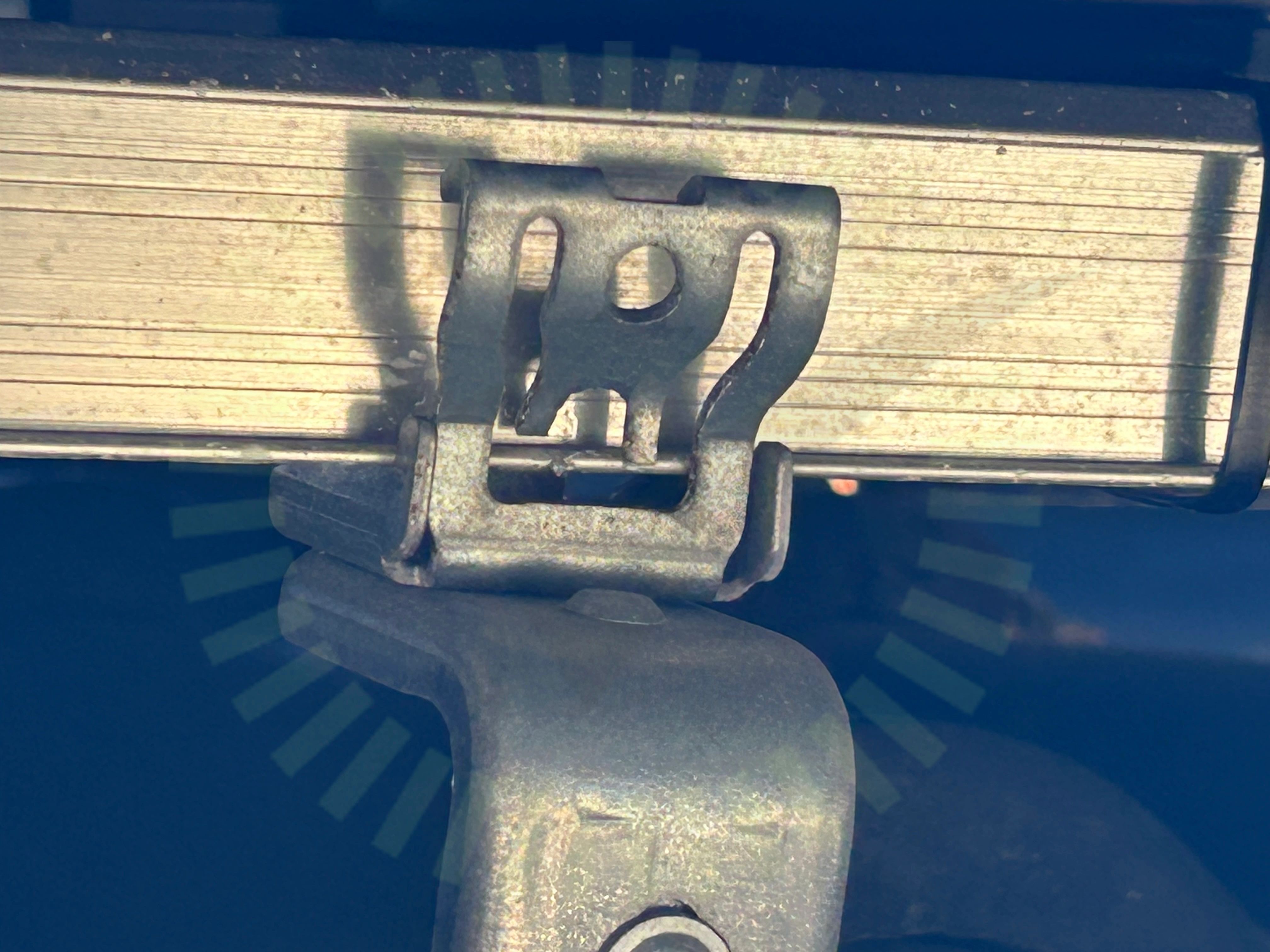

4.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, de är deformerade.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

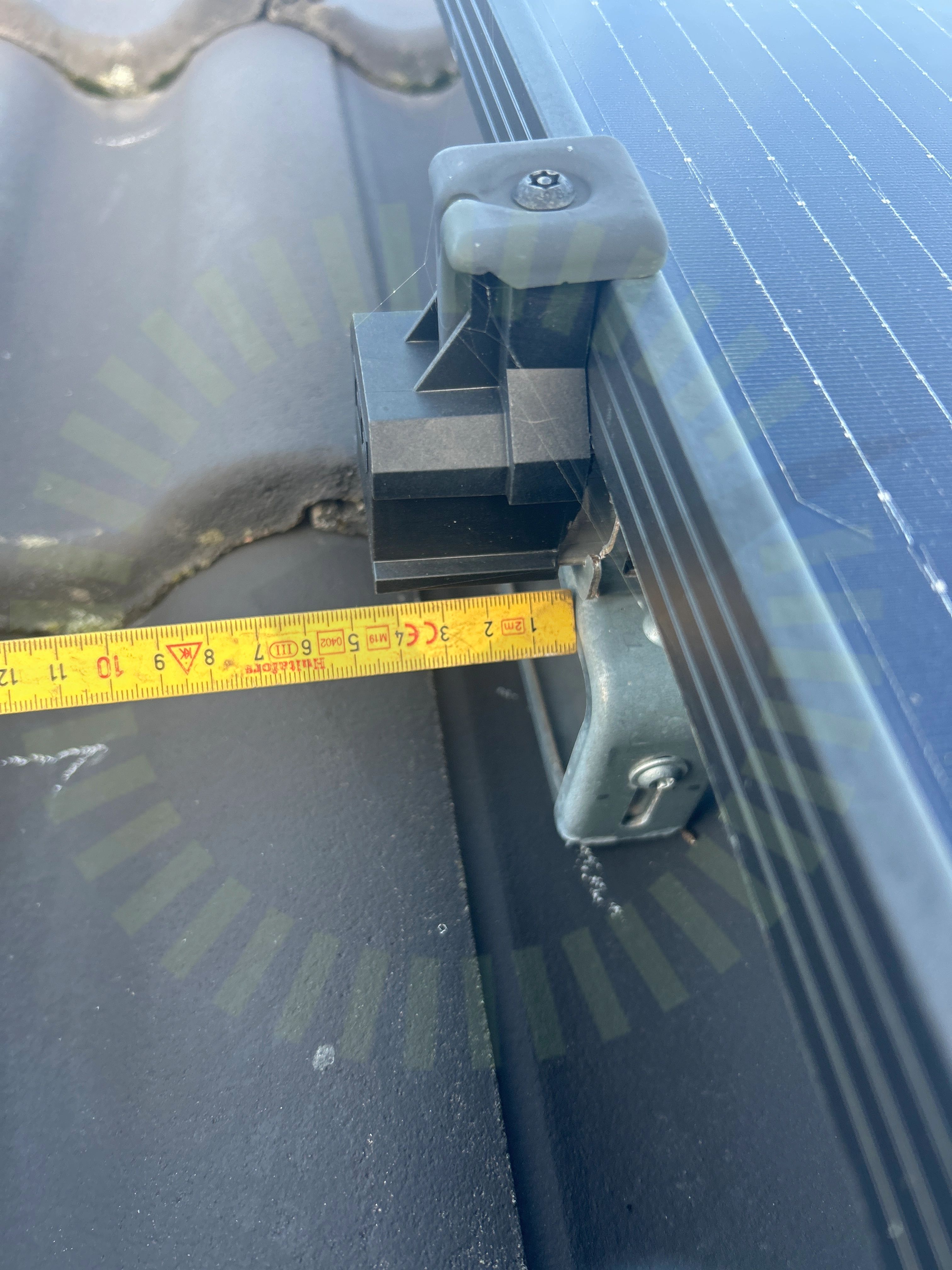

Skenornas överhäng

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Det är fler paneler i lastberäkning än i verkligheten.

Tillverkarens montageanvisningar
Termisk brytpunkt skenor

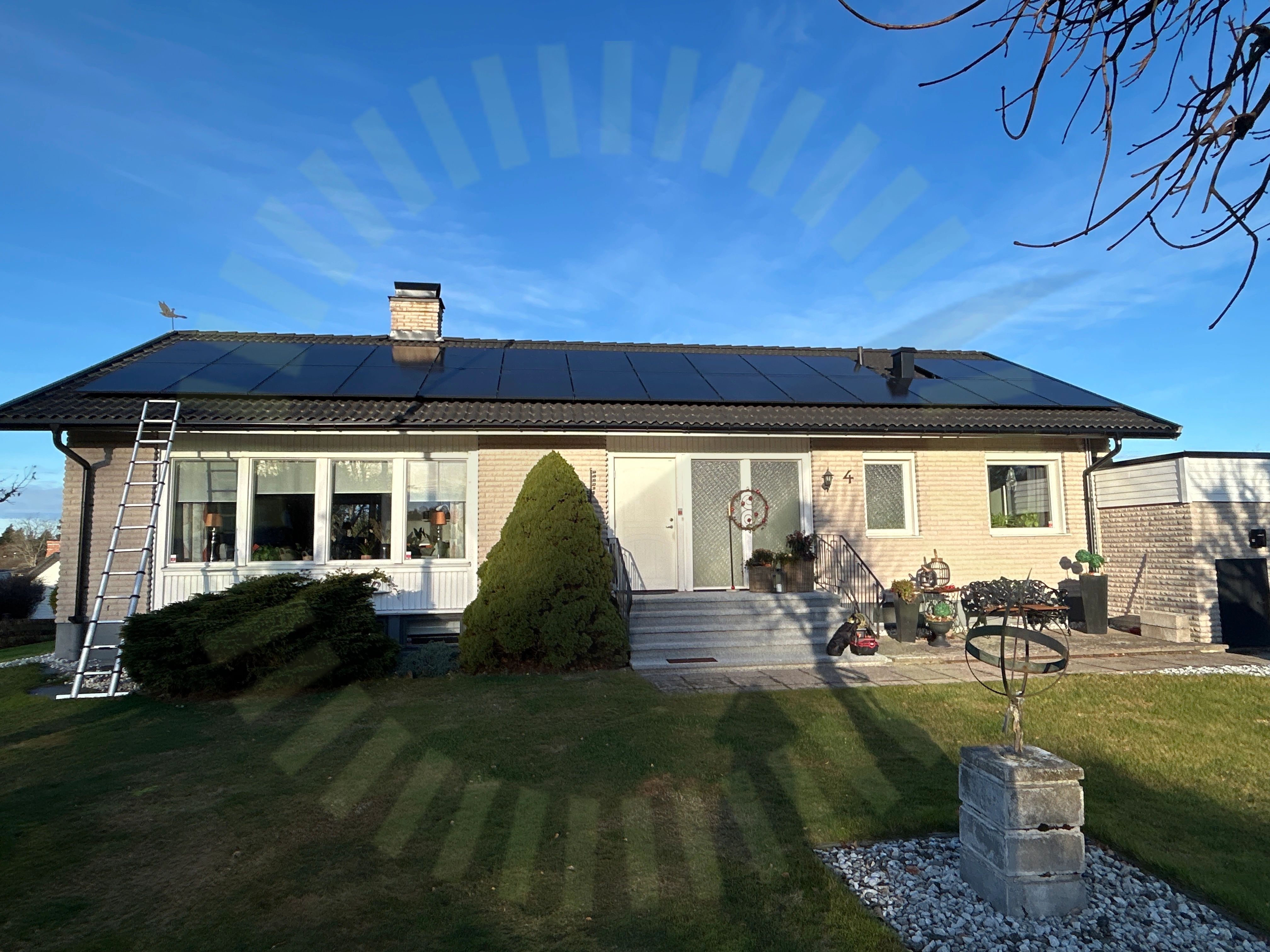

4.5 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Enligt lastberäkning får max 13 paneler monteras i bredd, därefter ska ett avbrott ske.

Snö- och vindlastberäkning
Takkrokarnas CC

4.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Gäller segment 2 och 4 där det får vara max 366 mm mellan infästningar.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Eurener: MEPV 108

Anmärkningar

2/13
Kontaktdon

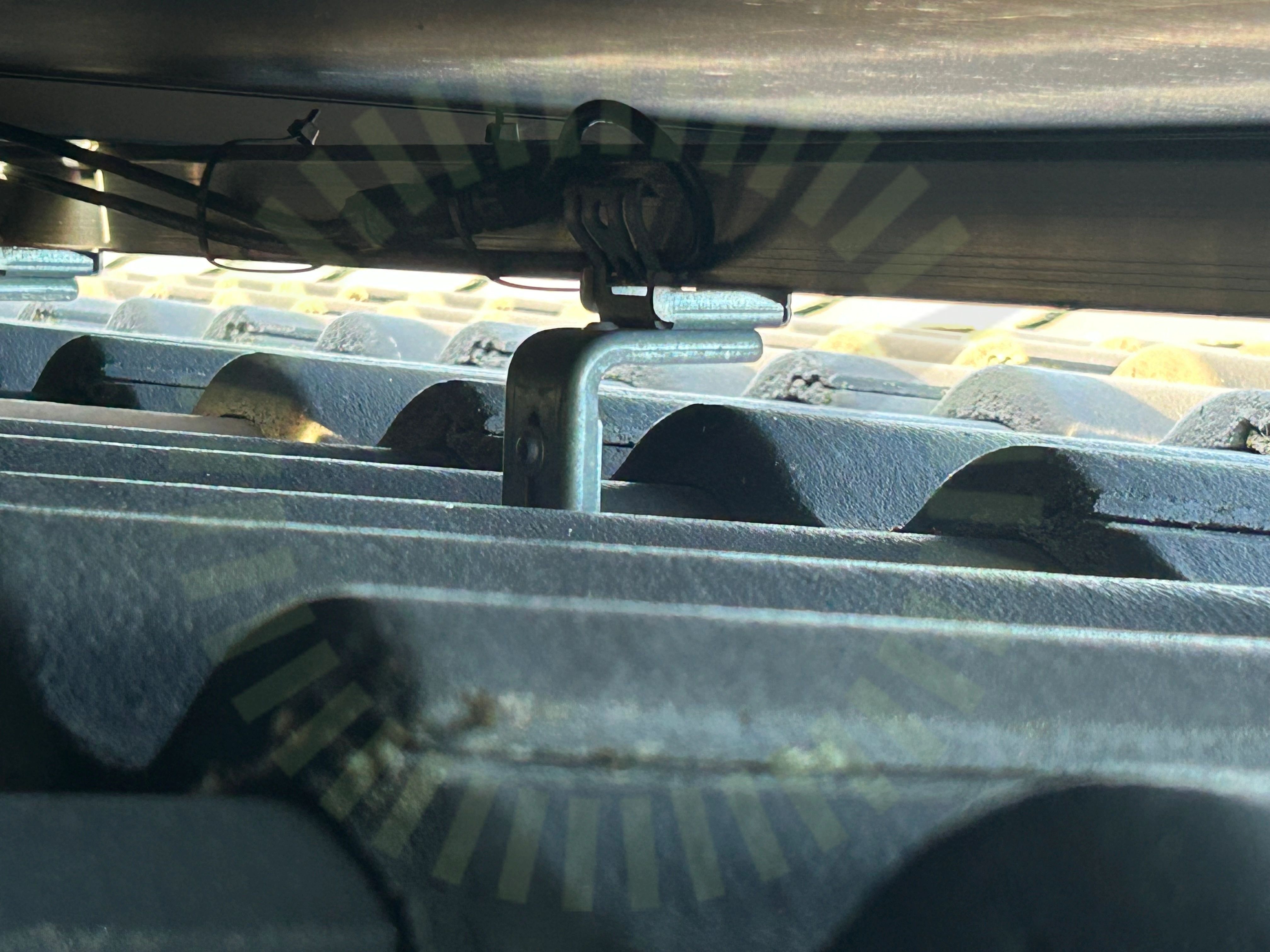

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Strängförläggning

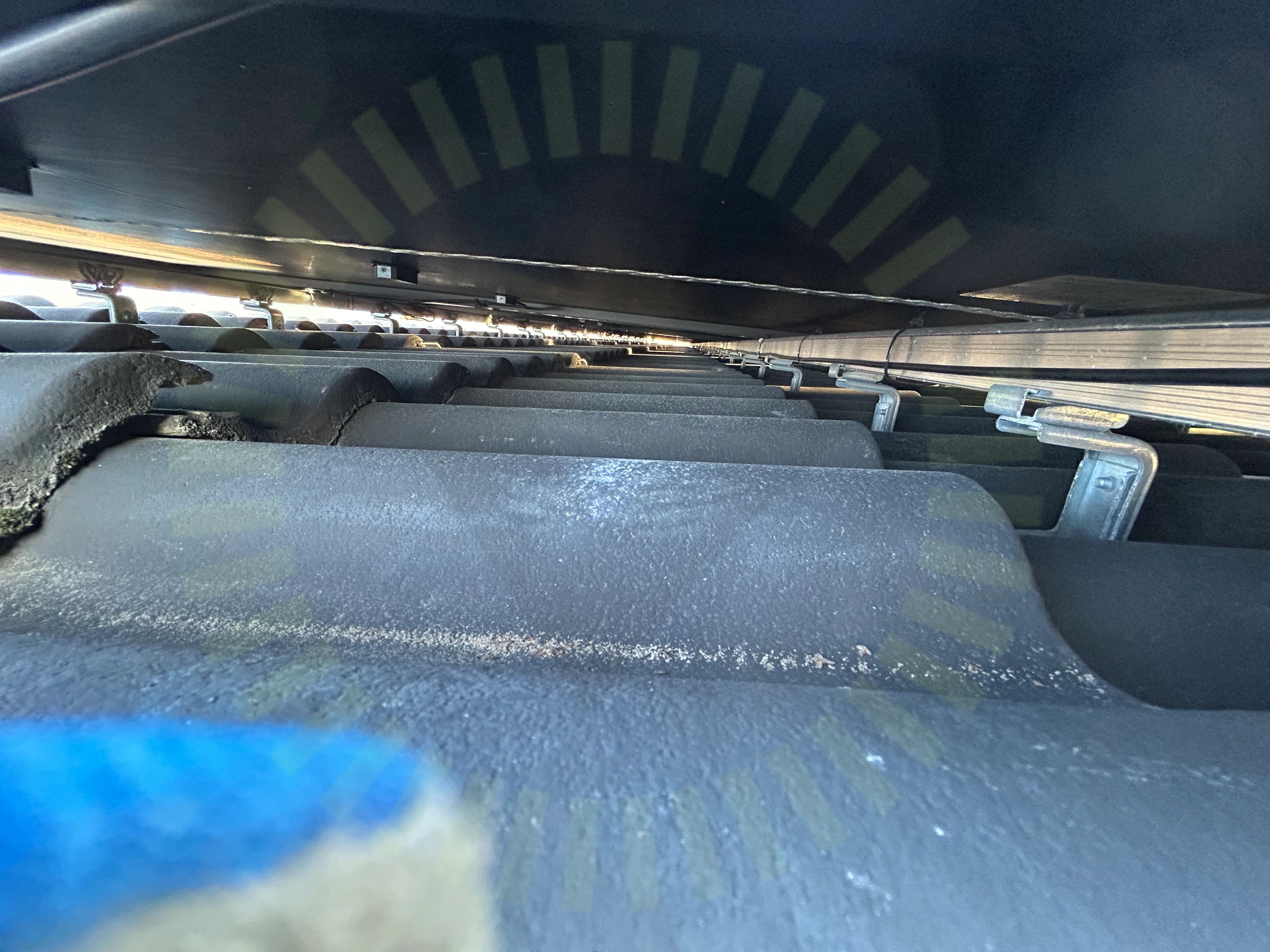

5.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga. Strängkabeln är förlagd 110 cm ifrån själva strängen, det är inte att räkna som ”tätt förlagt”.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

11/13
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Undercentral

Anmärkningar

1/7

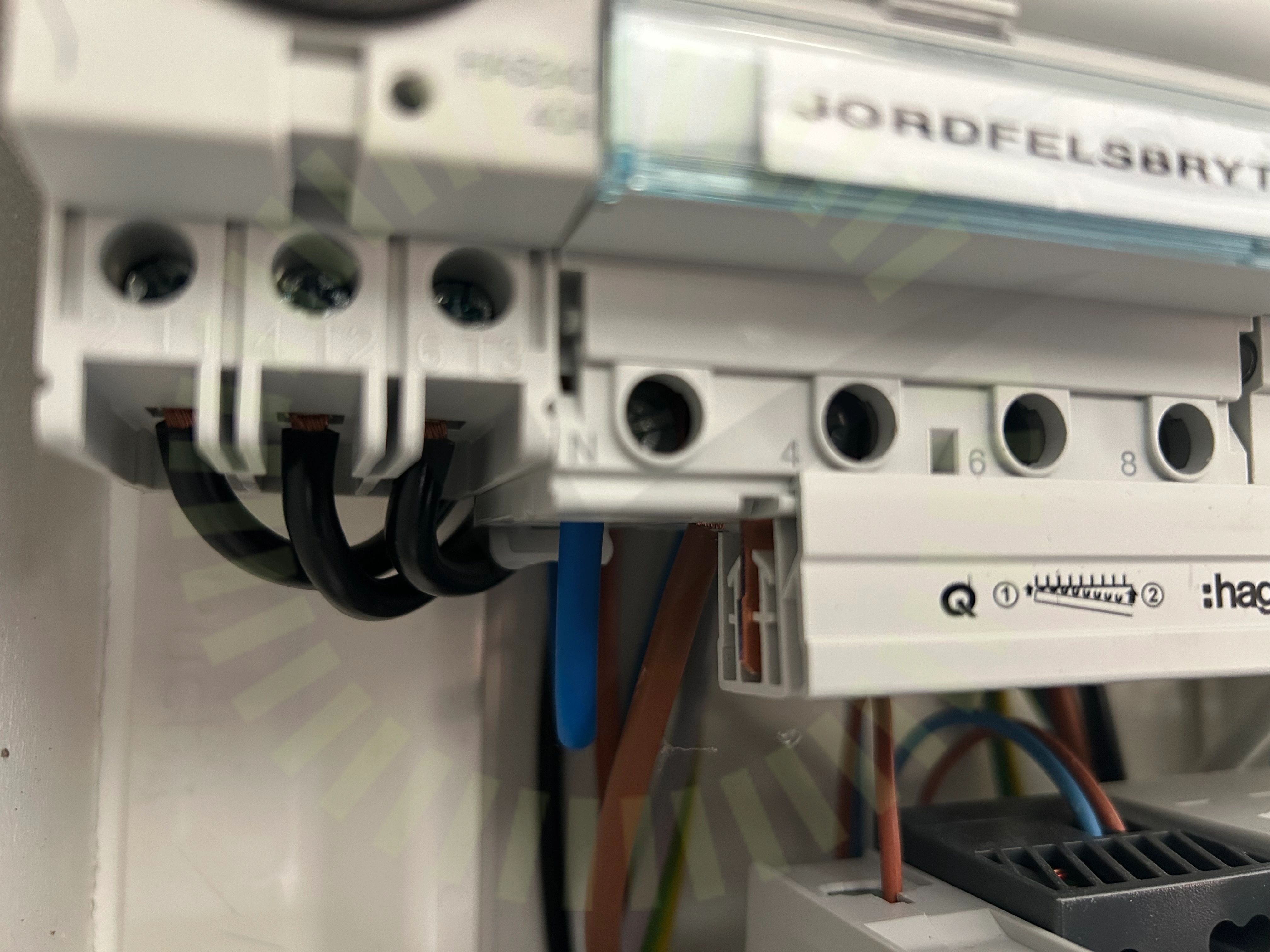

Fasskena

6.1 Fasskena

Inte godkänd

Ändskydd saknas på fasskena.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Informering av solceller

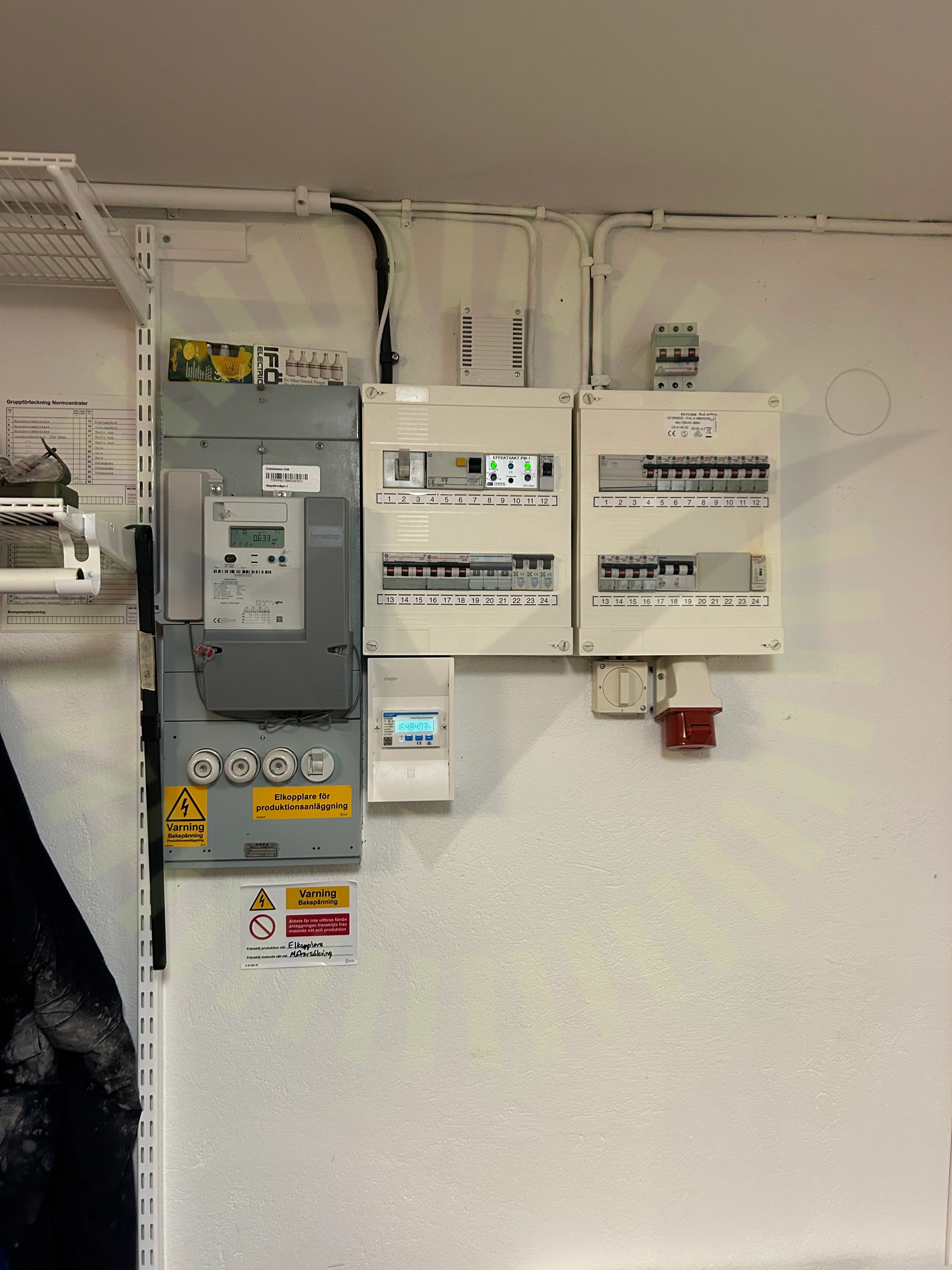

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
Anslutning av ledare

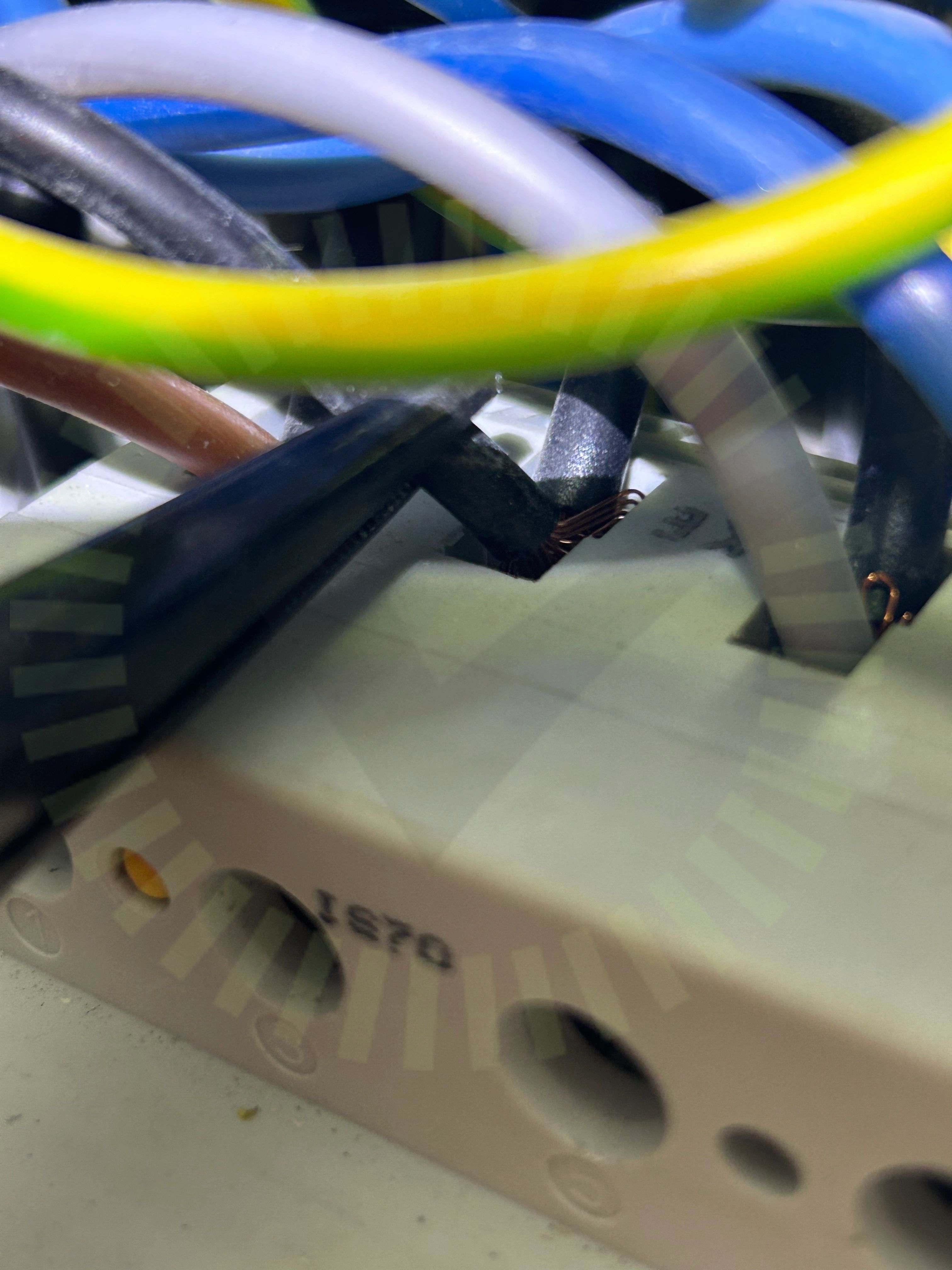

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint på flera ställen i centralen i källaren.

SS 436 40 00 (134.1.4)

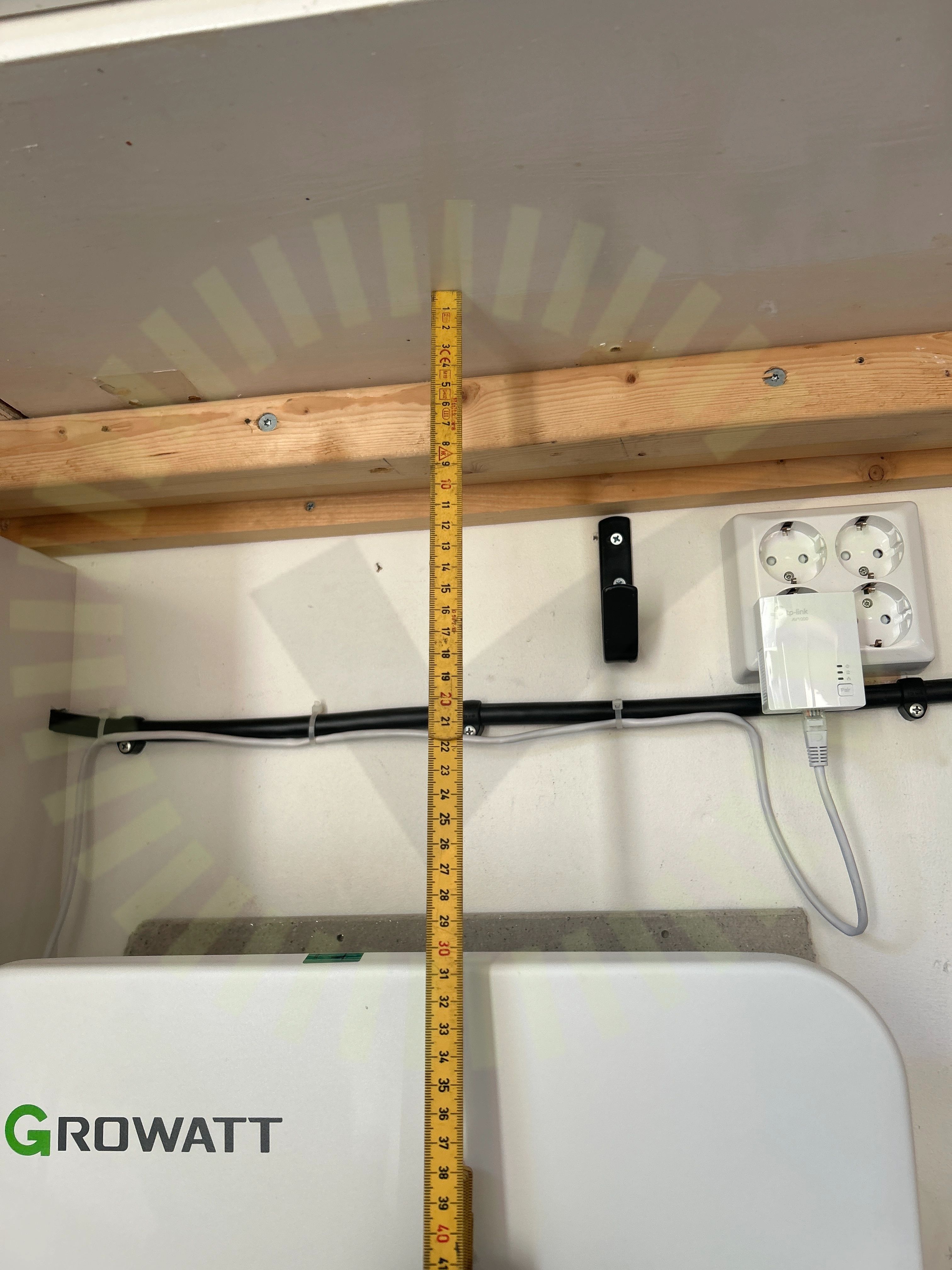

Avstånd närliggande objekt

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
DC Kontakter

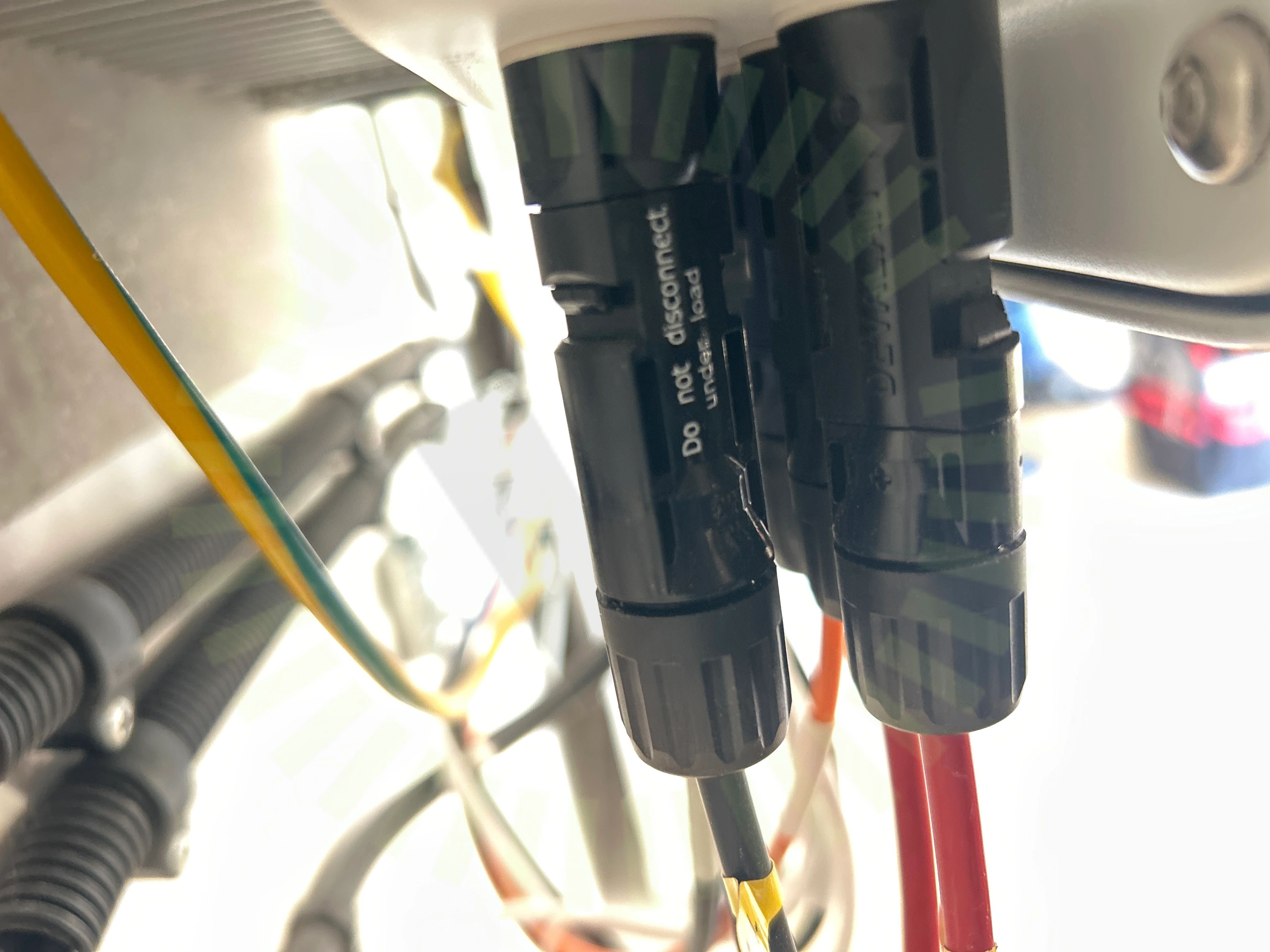

8.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

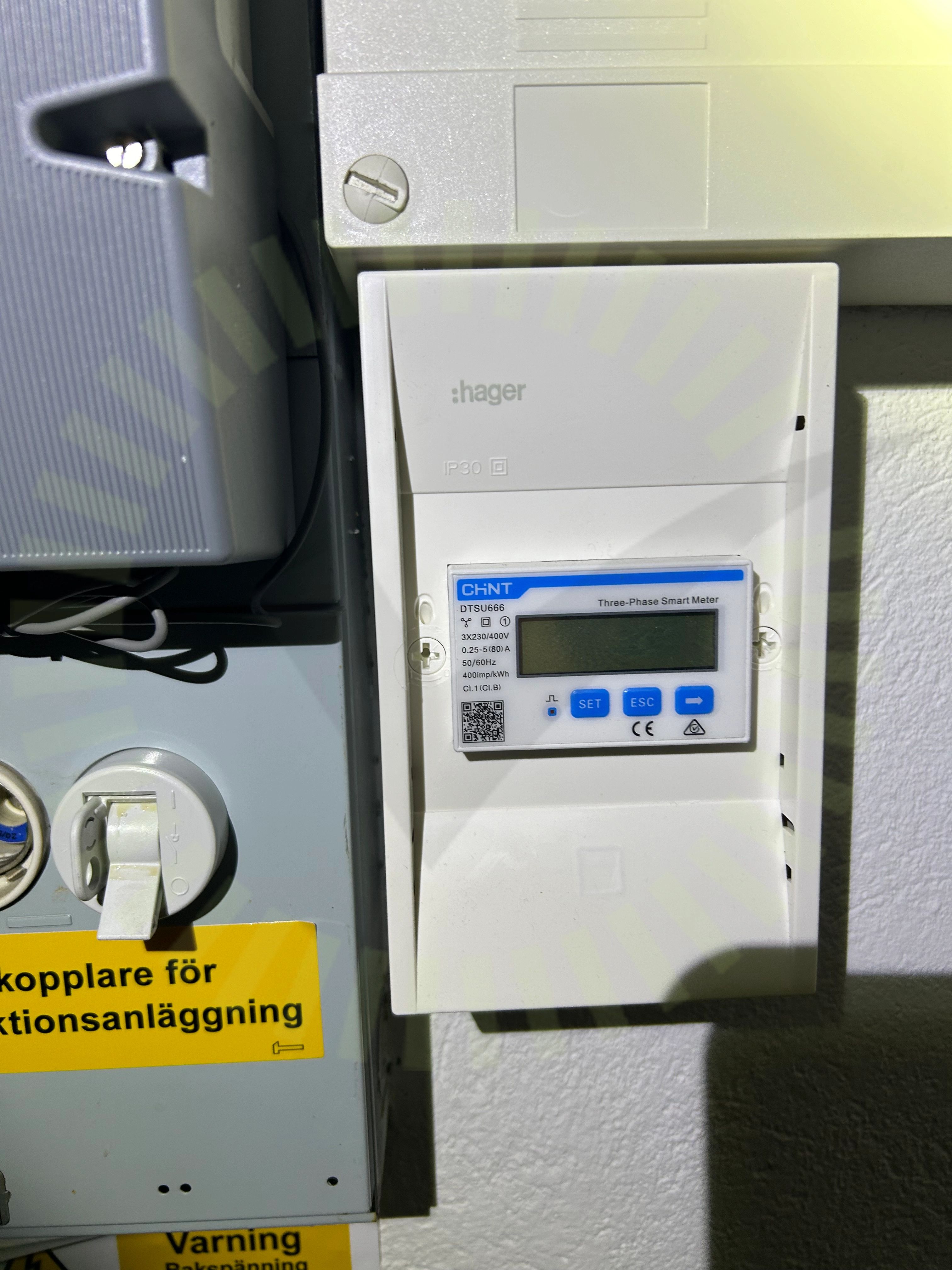

Identifiering

8.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.
