Besiktningsrapport

7.6

Installation genom

Sesol

Datum

5 april 2023

Ort

Staffanstorp, Skåne län

Överlappning

Kopplingslåda

Klämmor rätt förläggning

+ 7

77% godkända23% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

11/39

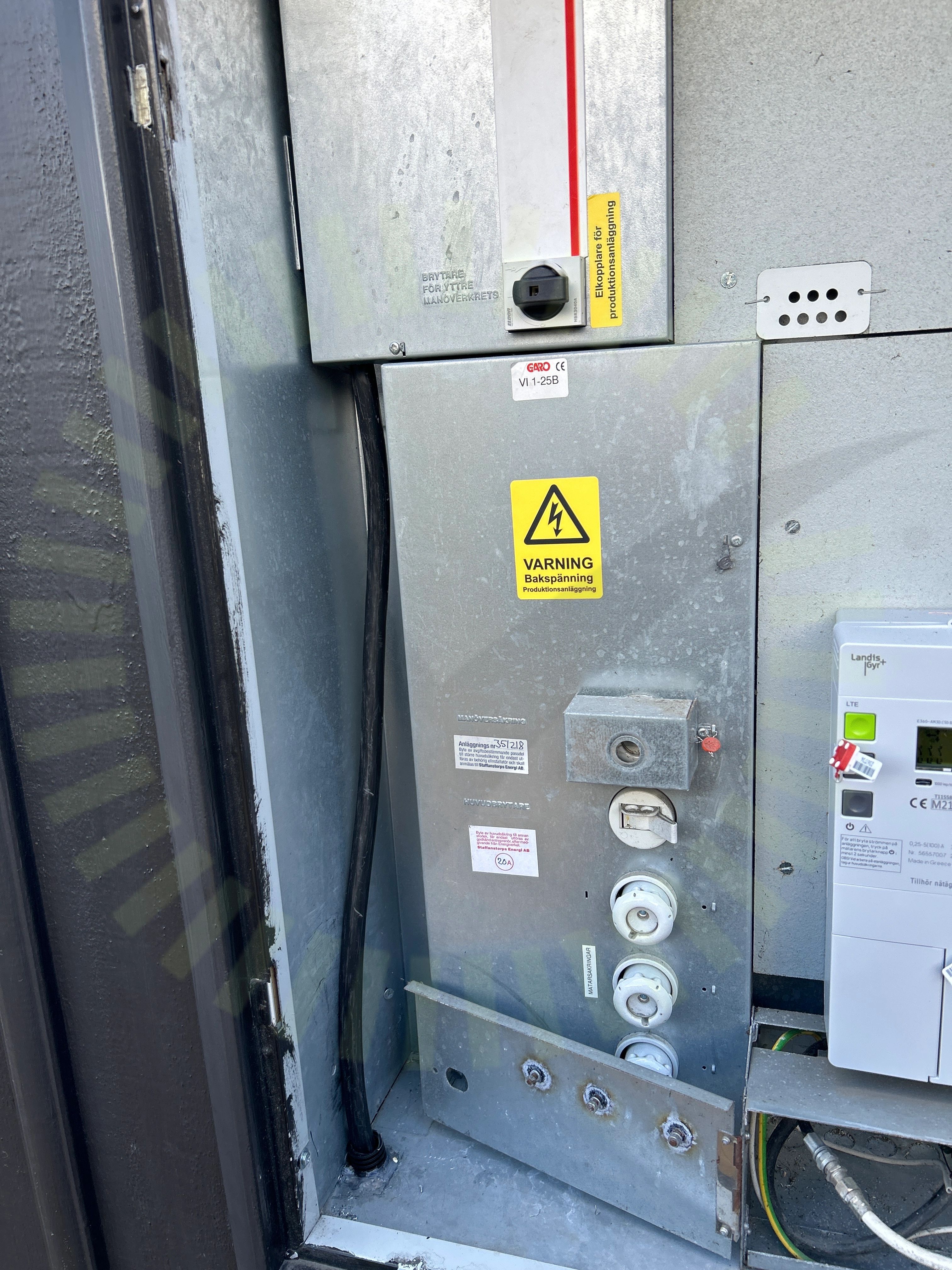

1.1 AC Kablage förläggning

Inte godkänd

AC kabel i fasadskåp ej uppfäst.

SS 436 40 00 (522.8.4)

1.2 Avstånd närliggande objekt

Inte godkänd

Avstånd till vägg är för kort. Följer inte tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

1.3 Avtal

Inte godkänd

Överlämnat datablad är annat än den monterade panelen. Datablad anger HPB, monterat är HIB

Avtal

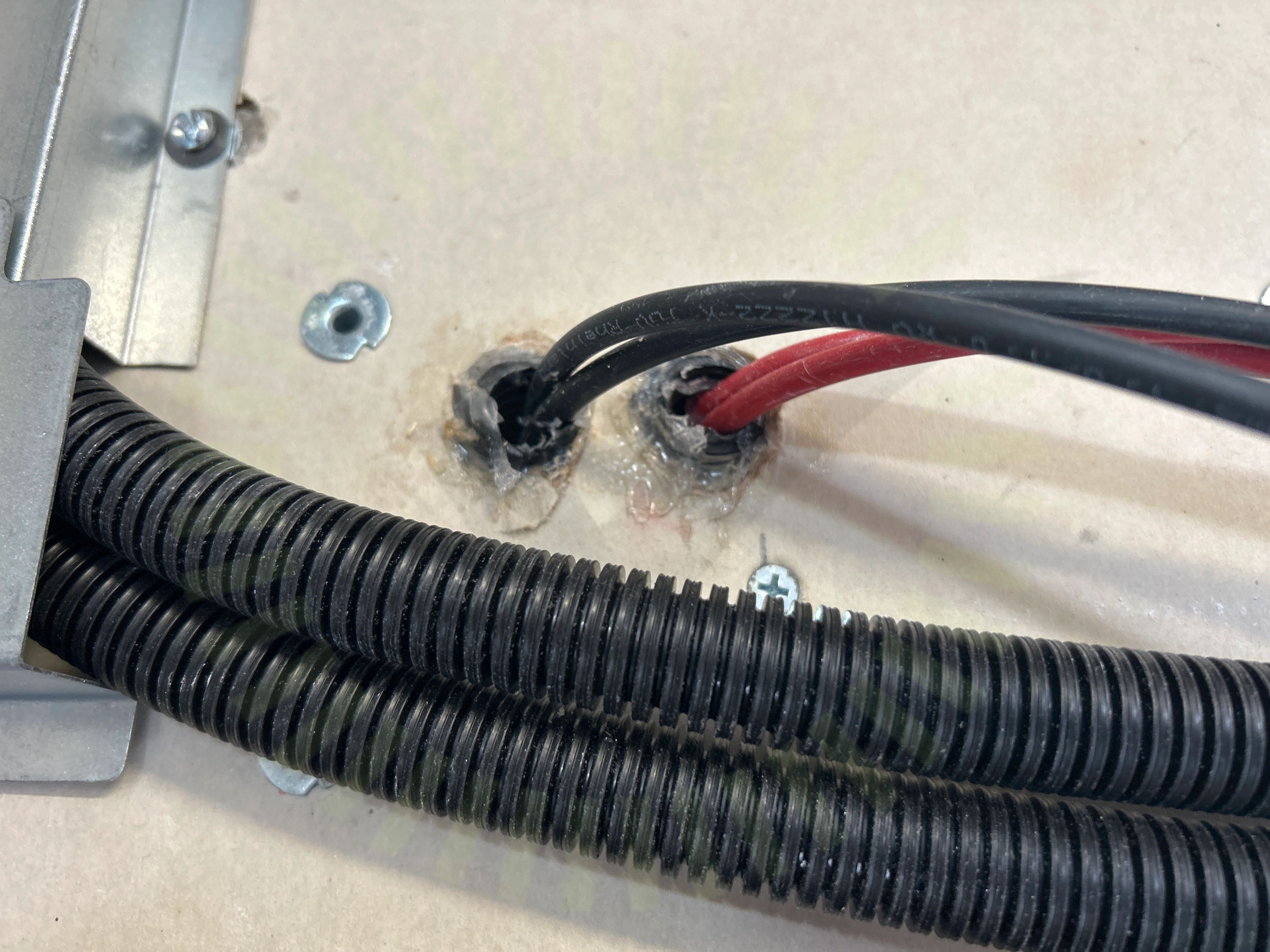

1.4 DC Genomföringar

Inte godkänd

Genomföringar är inte tätade lämpligt.

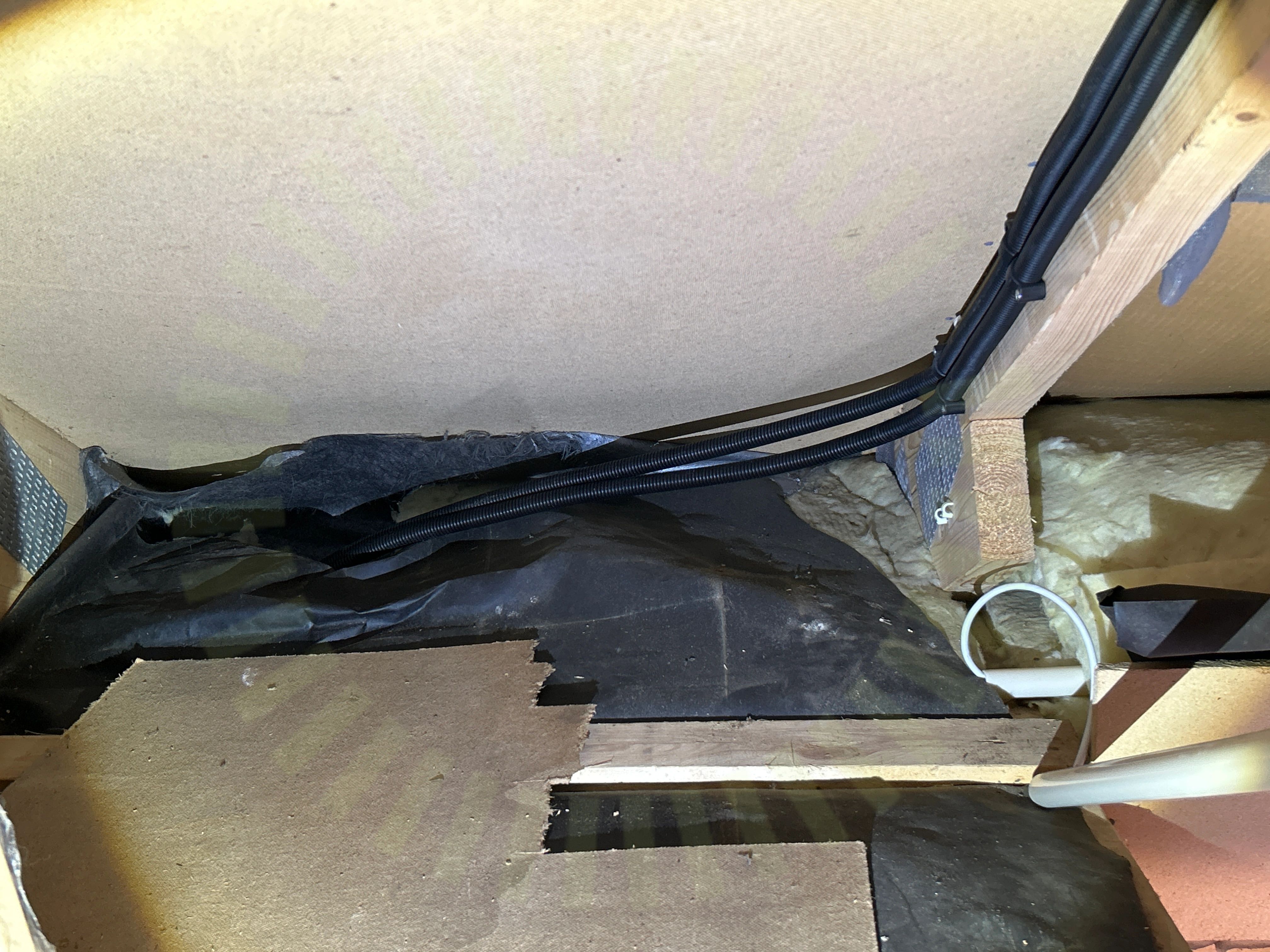

1.5 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

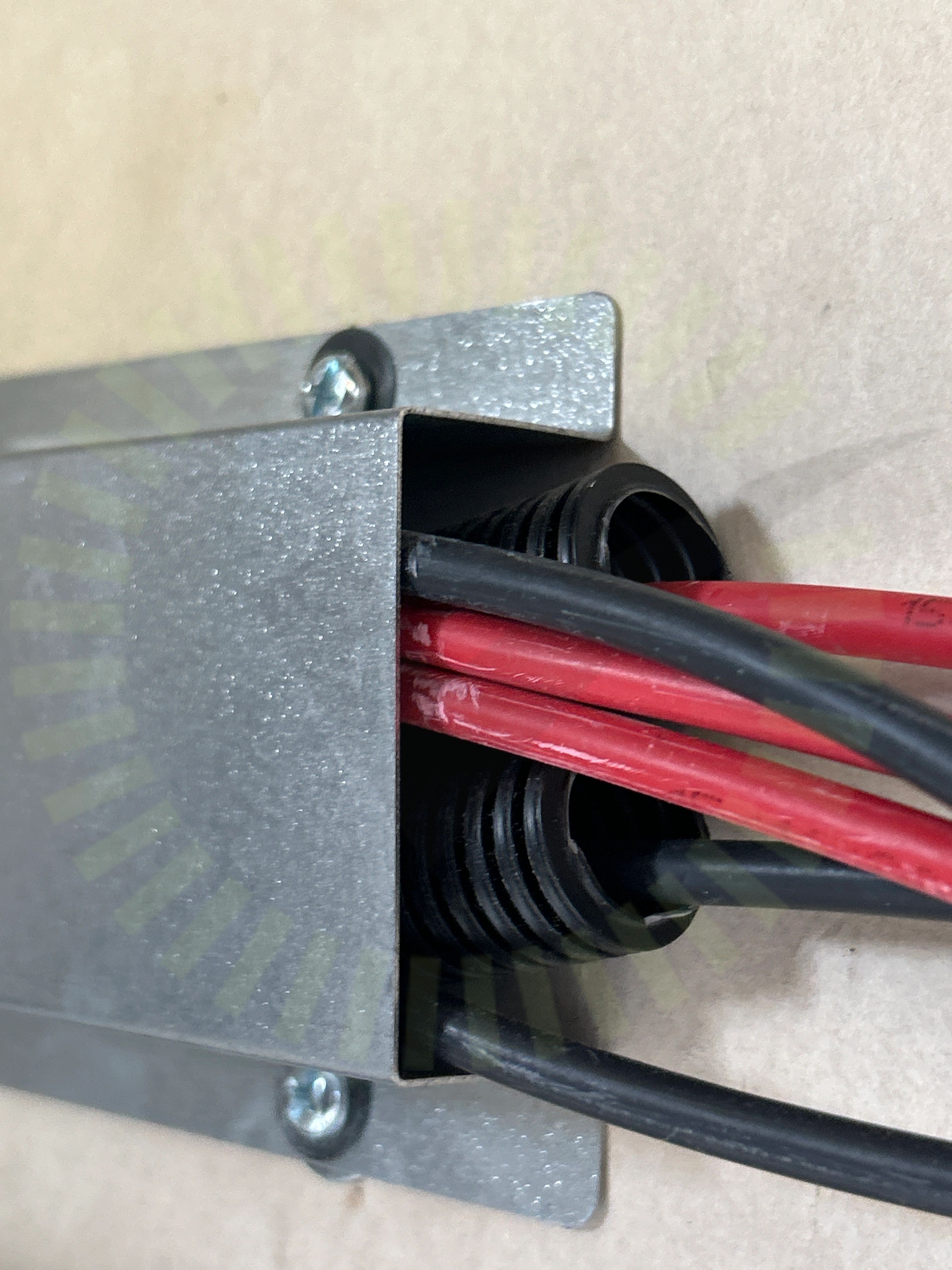

1.6 DC Kablage skydd

Inte godkänd

DC kablage ligger oskyddat mot vass kant. Synliga skador i manteln på kort tid.

SS 436 40 00 (132.5)

1.7 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

1.8 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Dubbel matning saknas på UC

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

1.9 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Vänster skruv sitter inte korrekt i väggen.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/741f8ddf/wall-mounted-installation

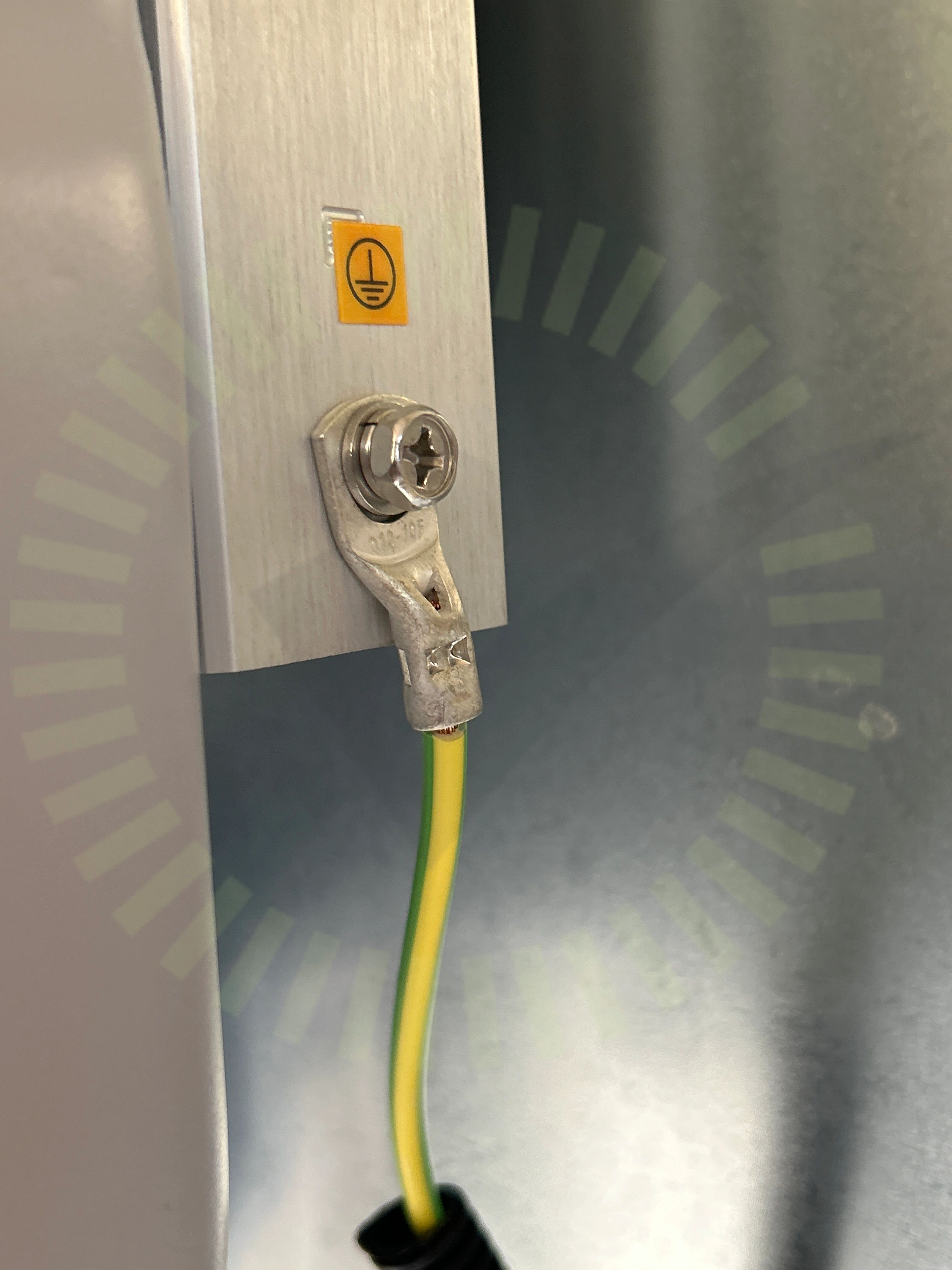

1.10 Jordning av chassi

Inte godkänd

Ledare för jordning till chassit sitter inte fast i skon.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

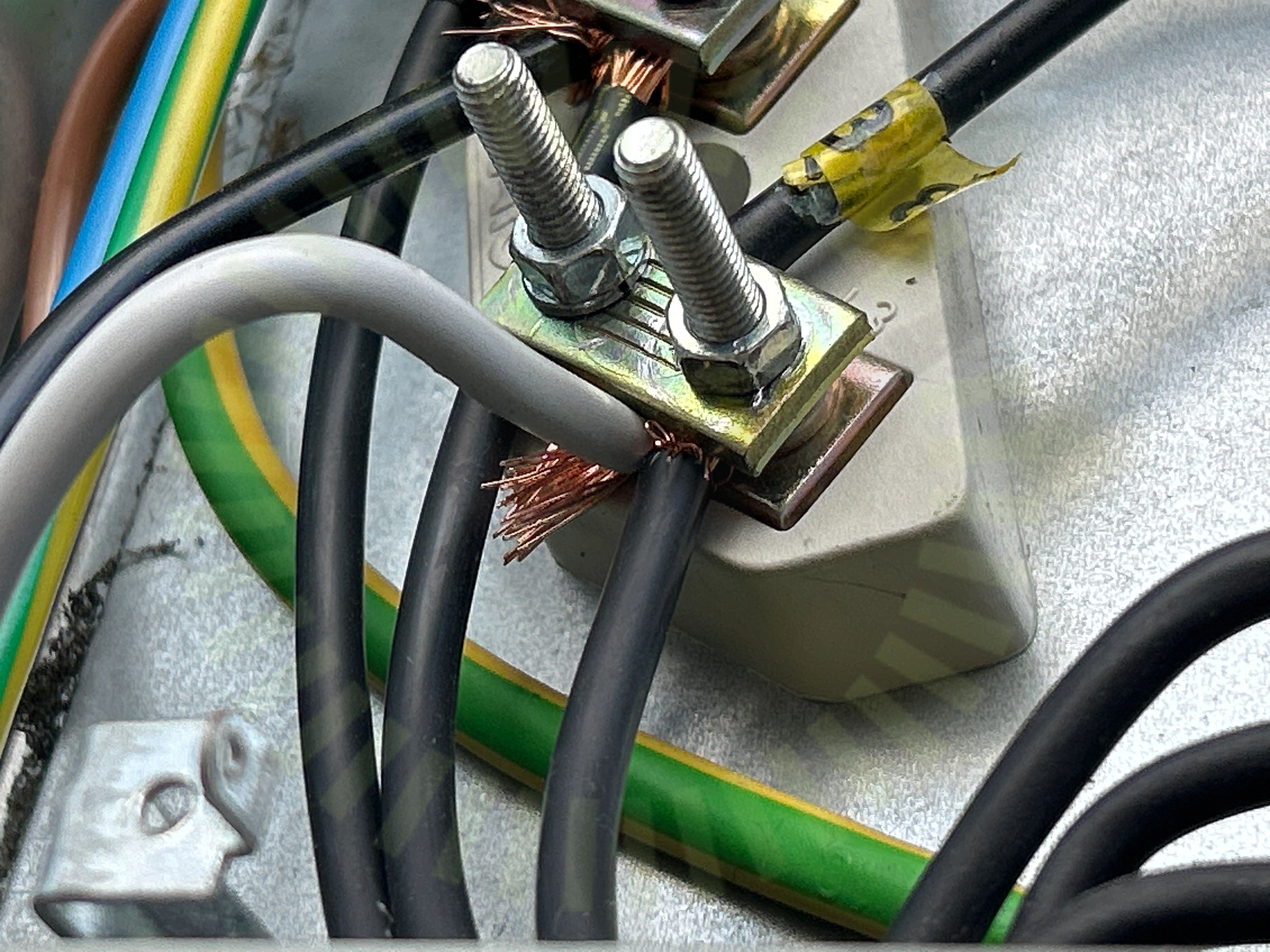

1.11 Ledare Fastspända

Inte godkänd

Mycket uppskalad koppar och kardeler som inte ligger i plint. Gäller både undercentral och fasadskåp. Halva ledaren ligger i plint och halva utanför.

Godkända kontrollpunkter

28/39

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skadaDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningHuvudsäkringFörskruvningInformering av solcellerMärkningMätprotokoll DCSträngschemaSäkringsdimensionVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HIB 390-410

Anmärkningar

3/17

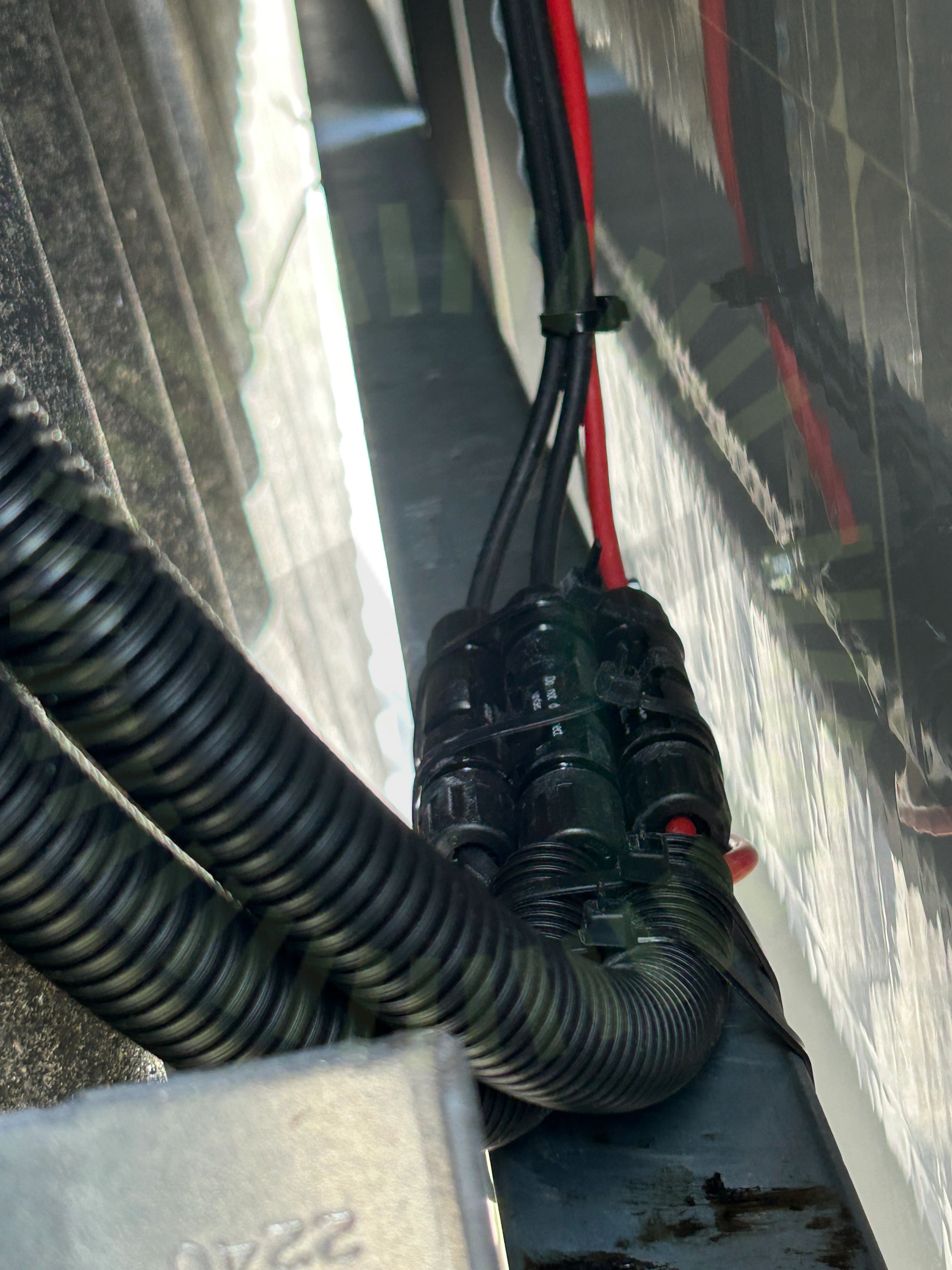

2.1 Kontakter

Inte godkänd

Buntband får inte sitta över kontakter

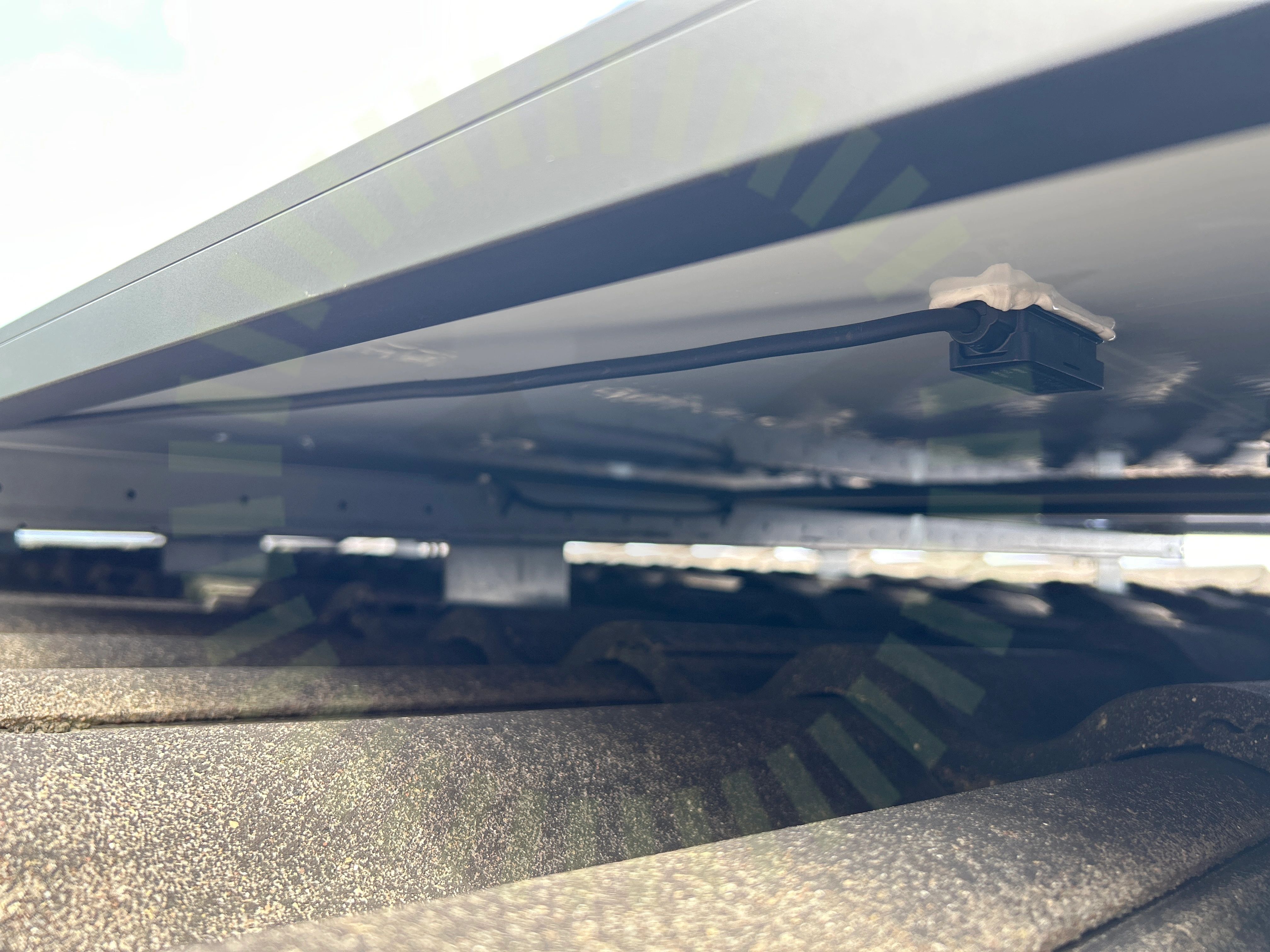

2.2 Kopplingslåda

Inte godkänd

Kablage har skarp böj från kopplingslåda.

2.3 Överlappning

Inte godkänd

Klämma ligger inte korrekt

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradieSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Punktbelastning

Växelriktare

Godkända kontrollpunkter

1/1

AC kablage skydd

Weland Stål: Råspont

Anmärkningar

5/22

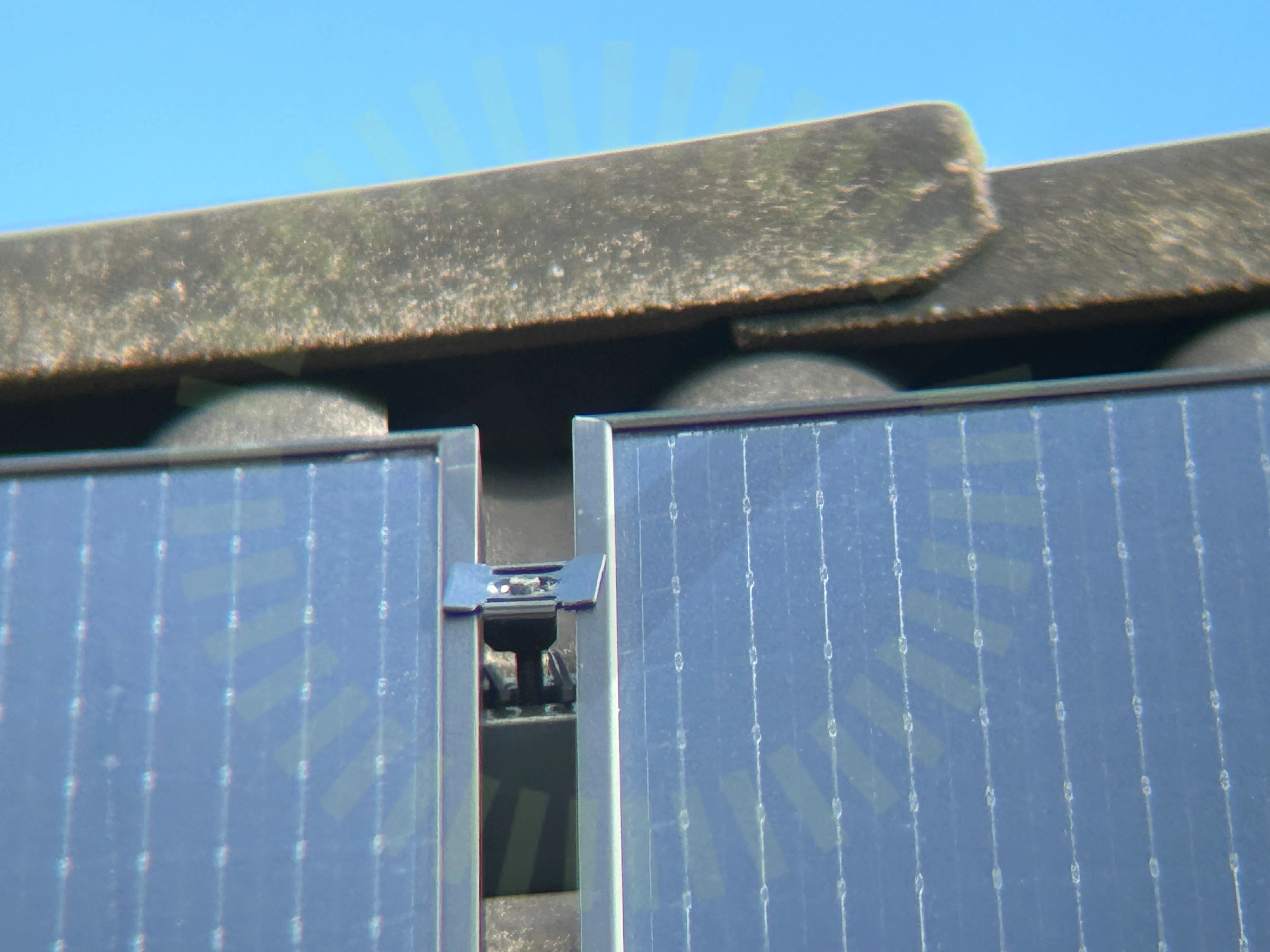

4.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Gäller även ändfästen som är för hårt spända.

MA5111 Sid 1 (1) | Version 4 - 221117

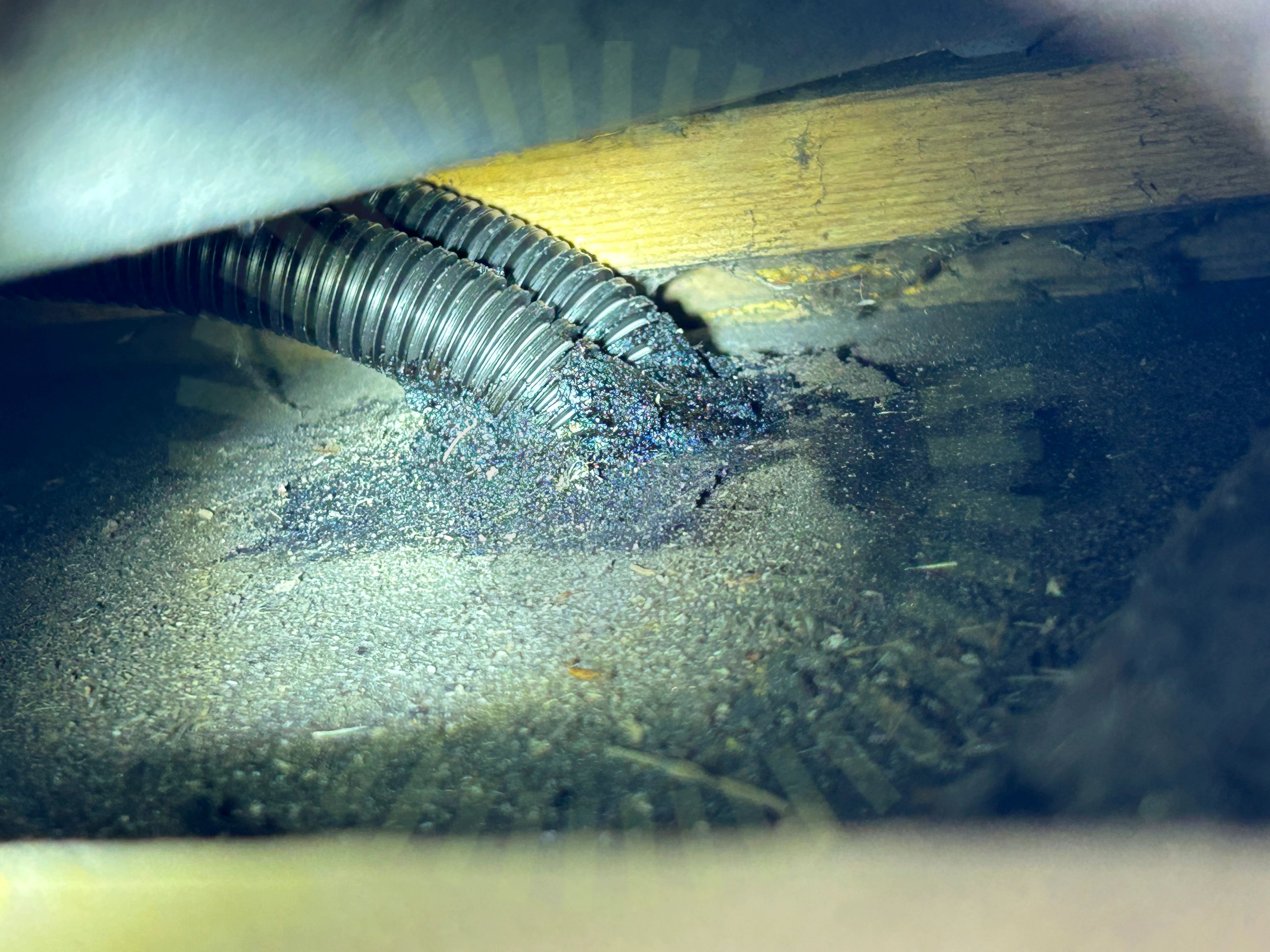

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte komplett. Sidor saknas.

Tillverkarens montageanvisningar

4.4 Underbyggnad

Inte godkänd

Delar av lastberäkning saknas. Laster ej jämförbara mot tabell för underbyggnad.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

4.5 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/22

DC kabel förläggningFrämmande materialKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningShimsSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenskarvarTakkrokarnas CCVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
