Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
27 mars 2023
Ort
Furuby, Kronobergs län
Skenornas överhäng
Kabeluppfästning
95% godkända
5% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.05 380-395W
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE25-30k
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätning av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema
Inte godkänd
Strängschema saknas. Kontroll av strängdesign inte möjligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3
Avtal
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/30

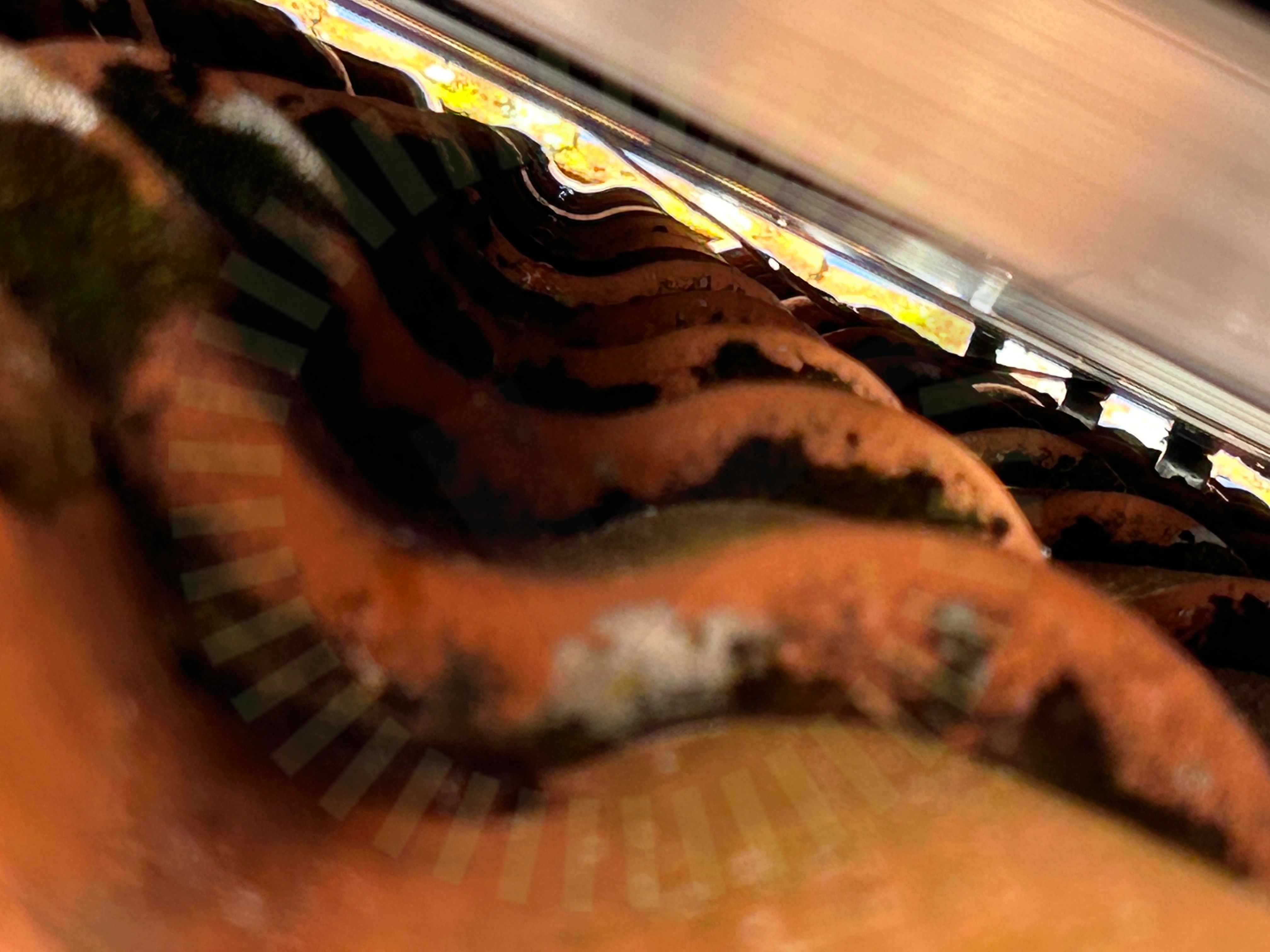

2.1 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
2.2 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
28/30
Använd skruv för klämma
Dräneringshål pekar neråt
Främmande material
Förstärkningsskruv
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skarp kant
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Termisk brytpunkt skenor
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-DE09.05 380-395W
Godkända kontrollpunkter
15/16
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
25/25
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
Huvudsäkring
Infästning
Kontakter
Ledare Fastspända
Märkning
Säkringsdimension
Utrymme
Ventilation
Vinkel
Värmeutveckling
