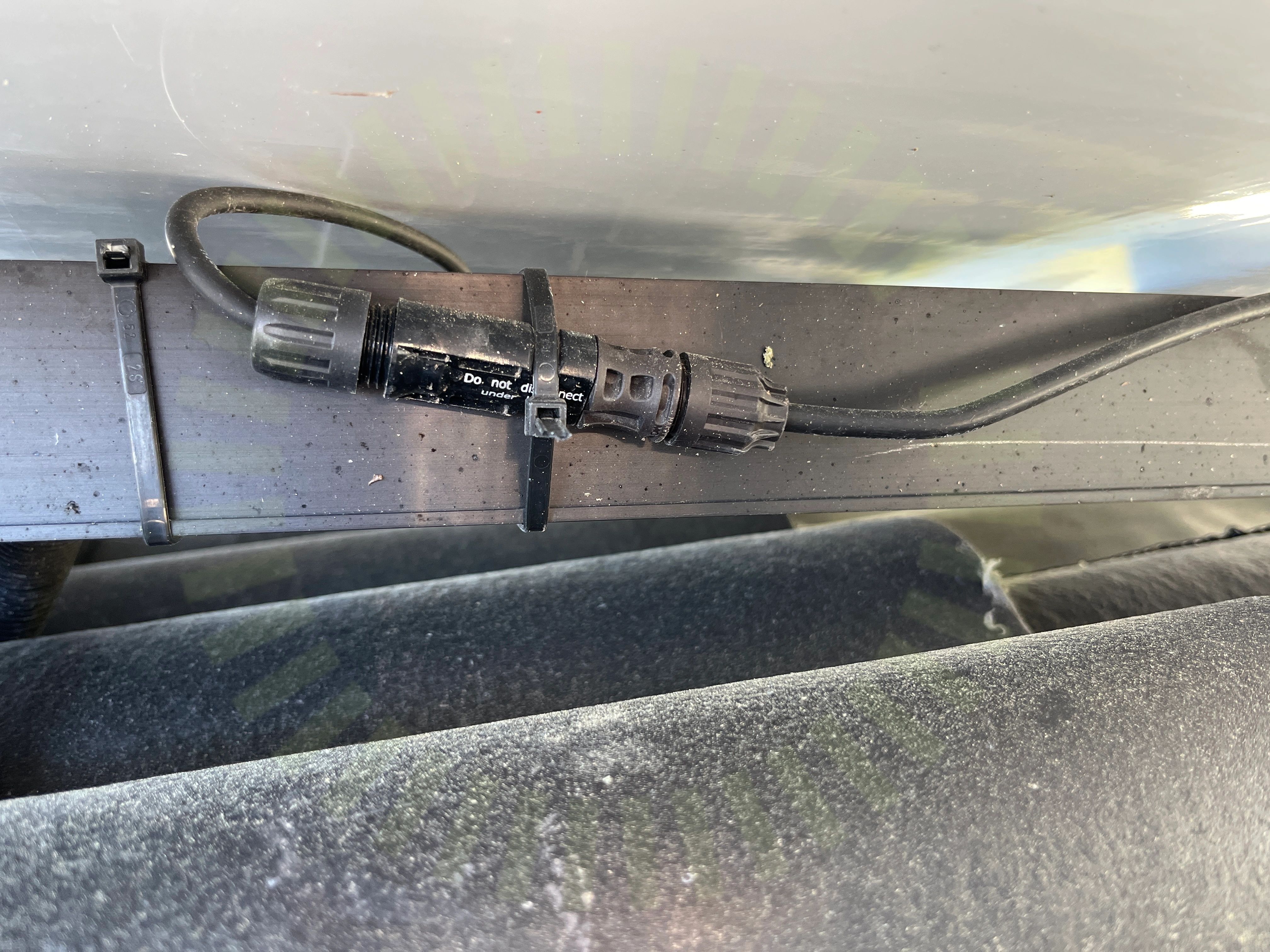

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli MA711 ver 10.2022, sid 4
Besiktningsrapport
8.2
Installation genom
E.ON
Datum
17 maj 2024
Ort
Ytterby, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
3/15

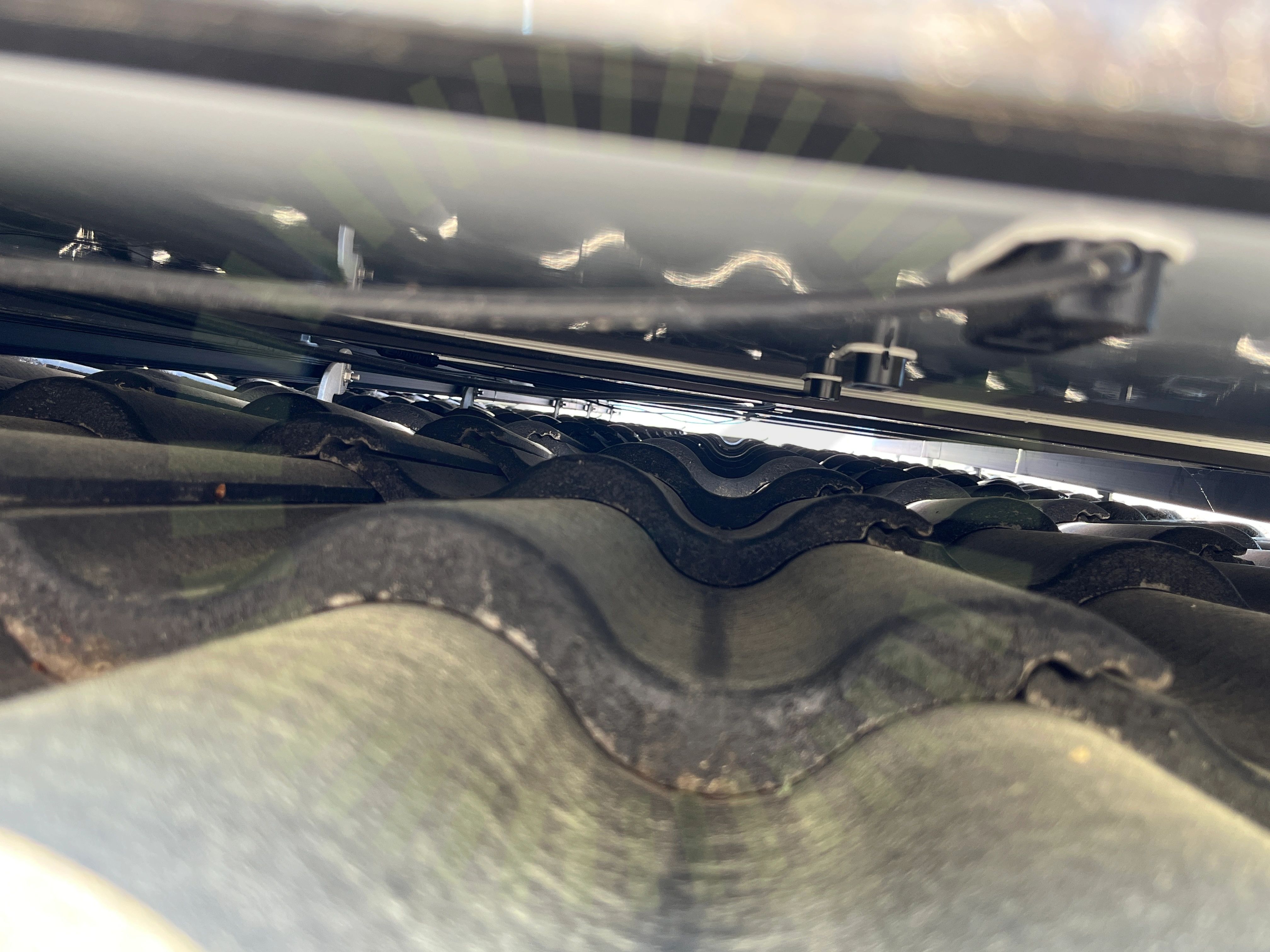

3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

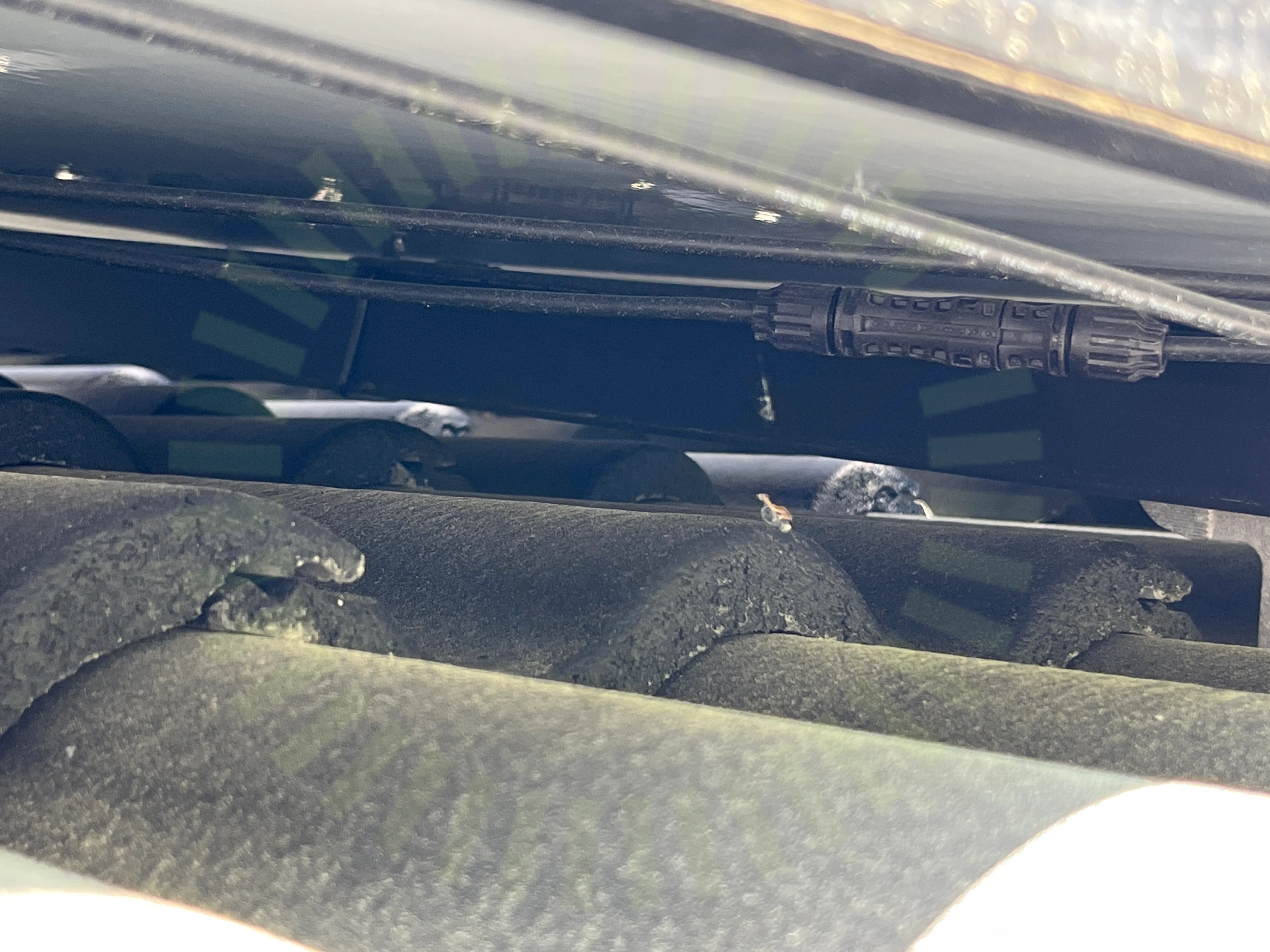

3.3 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
11/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Renusol: VS+
Anmärkningar
5/23

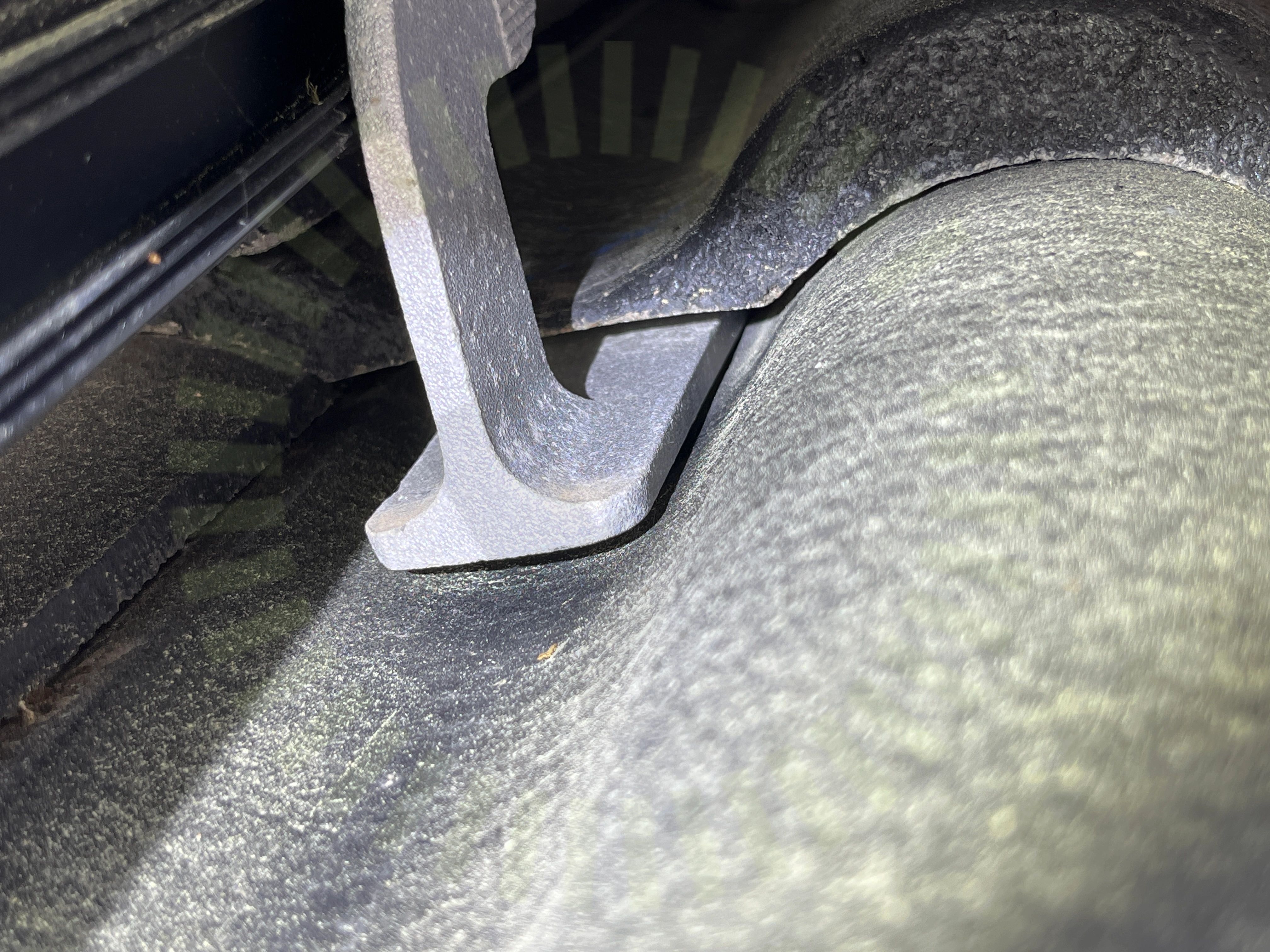

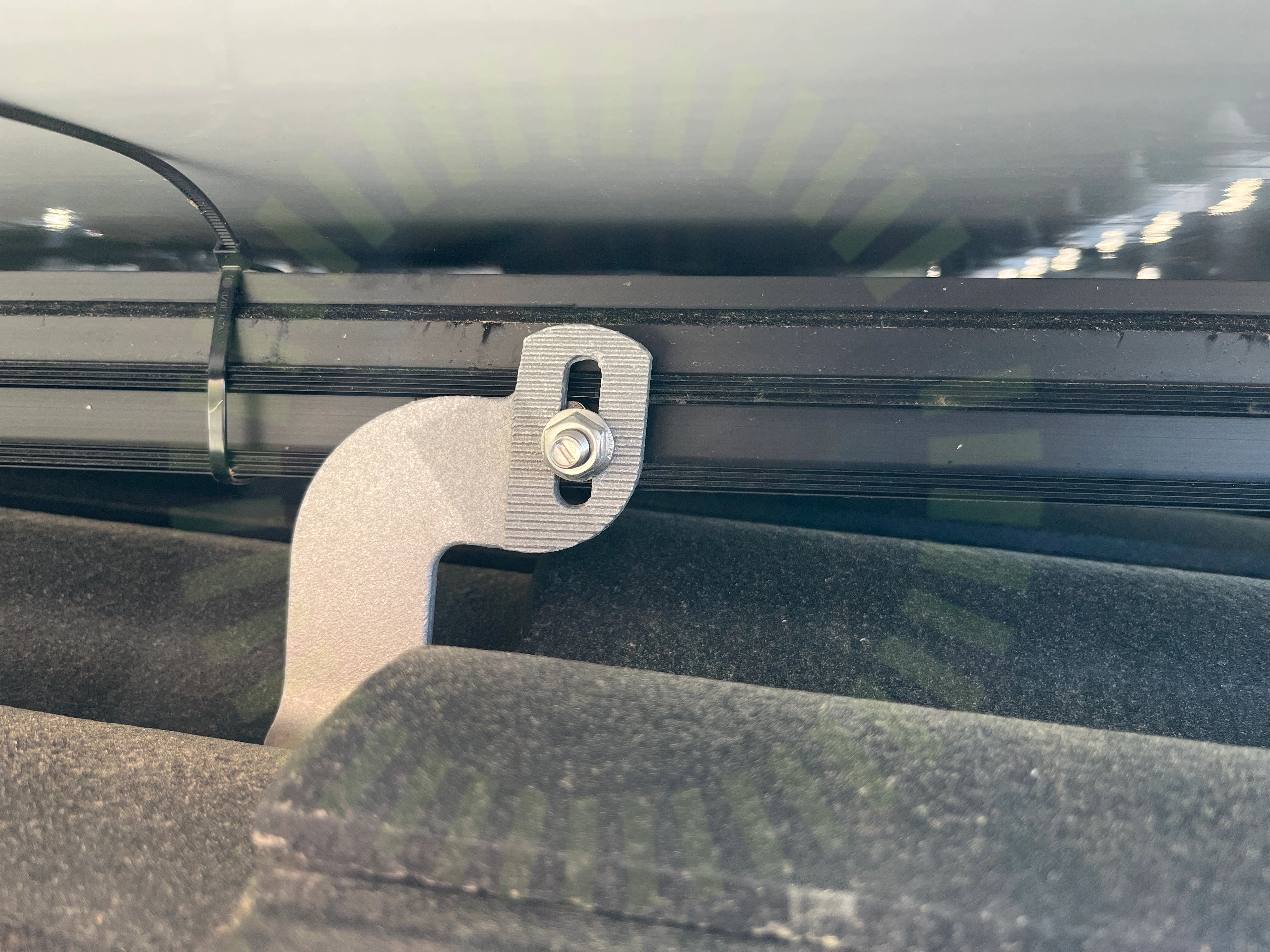

4.1 Underliggande takpanna
Inte godkändTakkrok ligger an mot underliggande takpanna.
Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 12 och 37

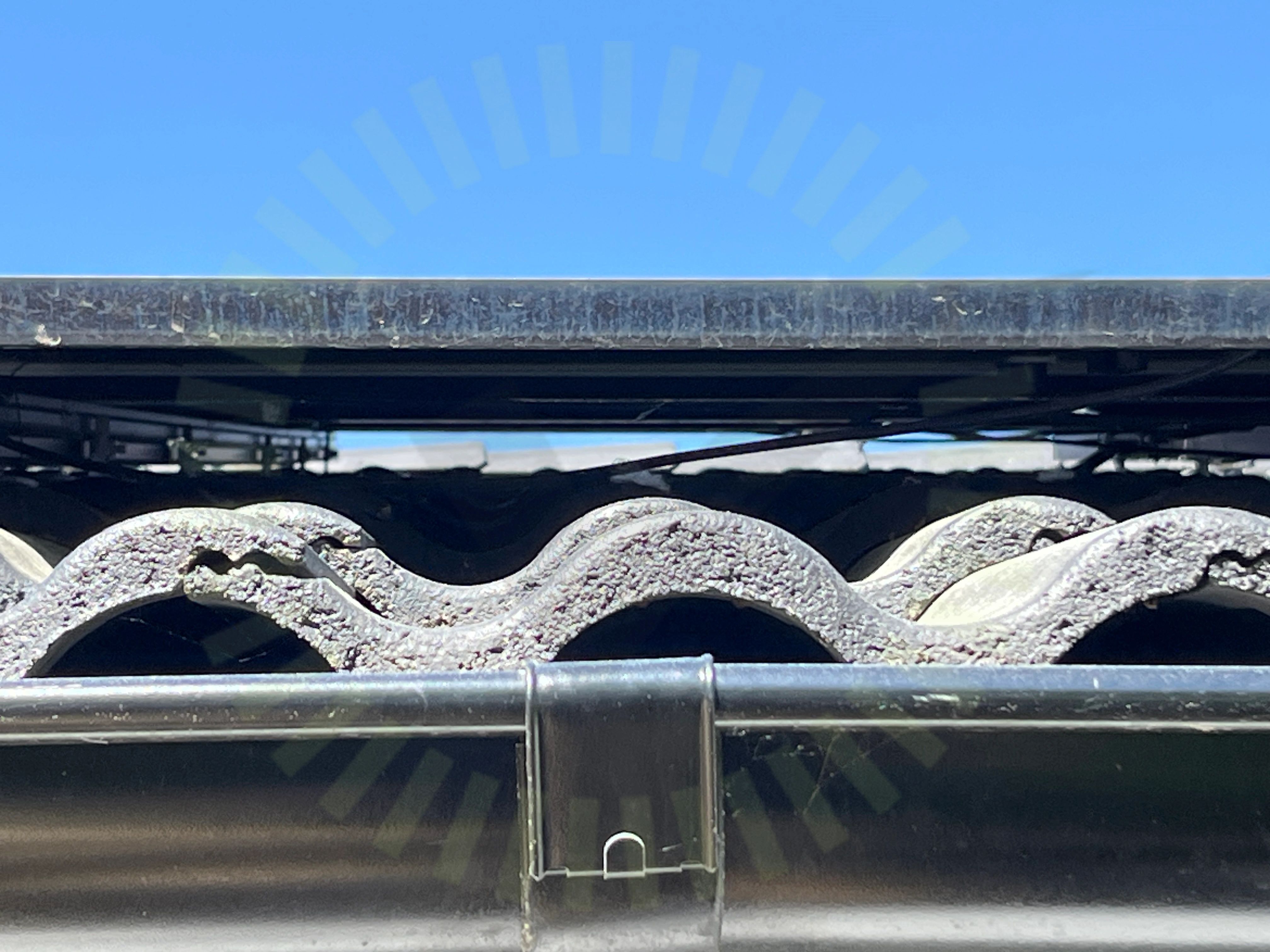

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
4.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.
Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

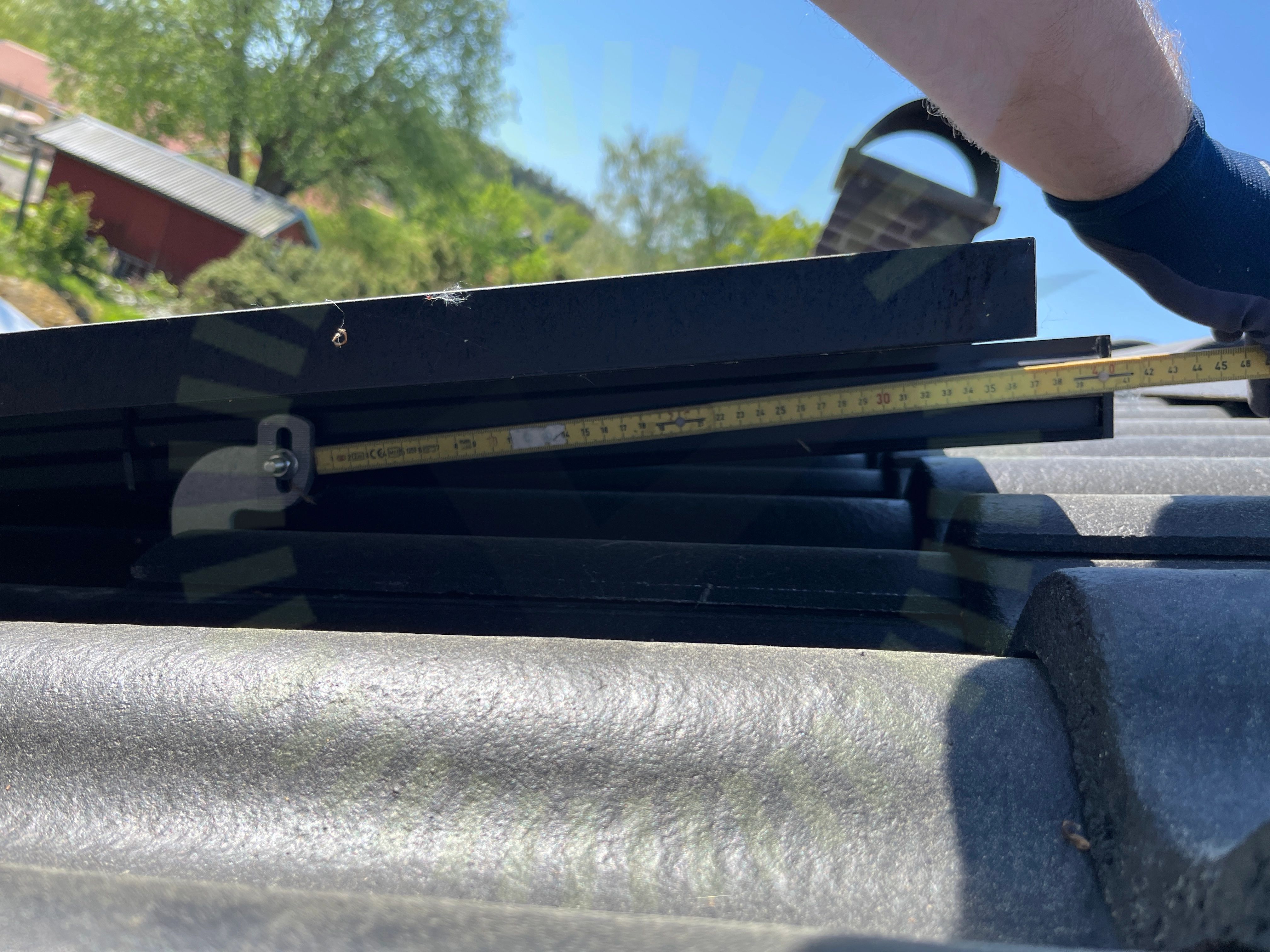

4.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16
4.5 Takkrokarnas CC
Inte godkändSnö och vindlast beräkningen är inte komplett, det står inget om krokarnas cc mått.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästning SkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenskarvarSnö- och VindlastberäkningTakets lutningTakstolsinfästningVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/37

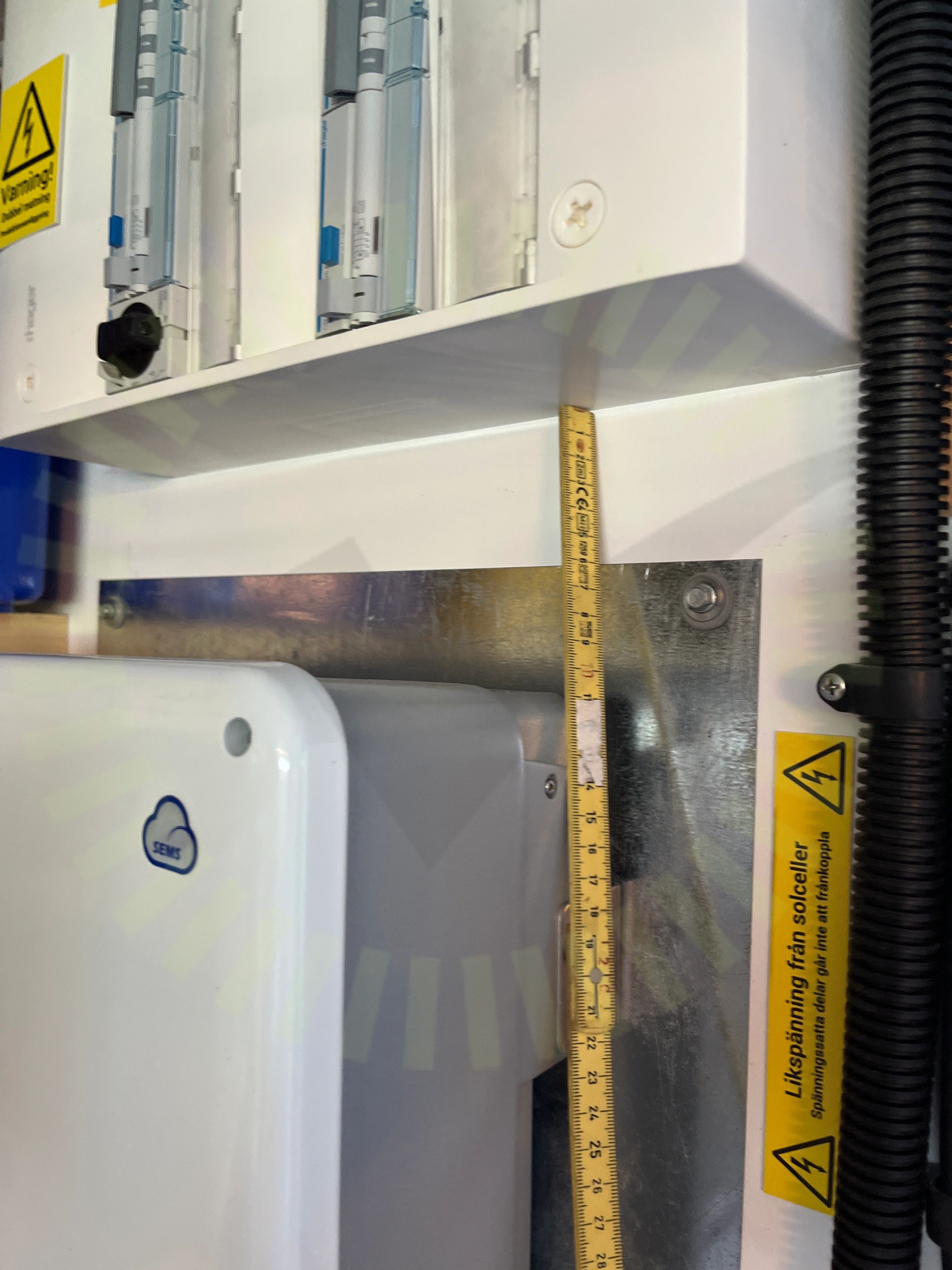

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktarens avståndskrav uppfylls inte.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

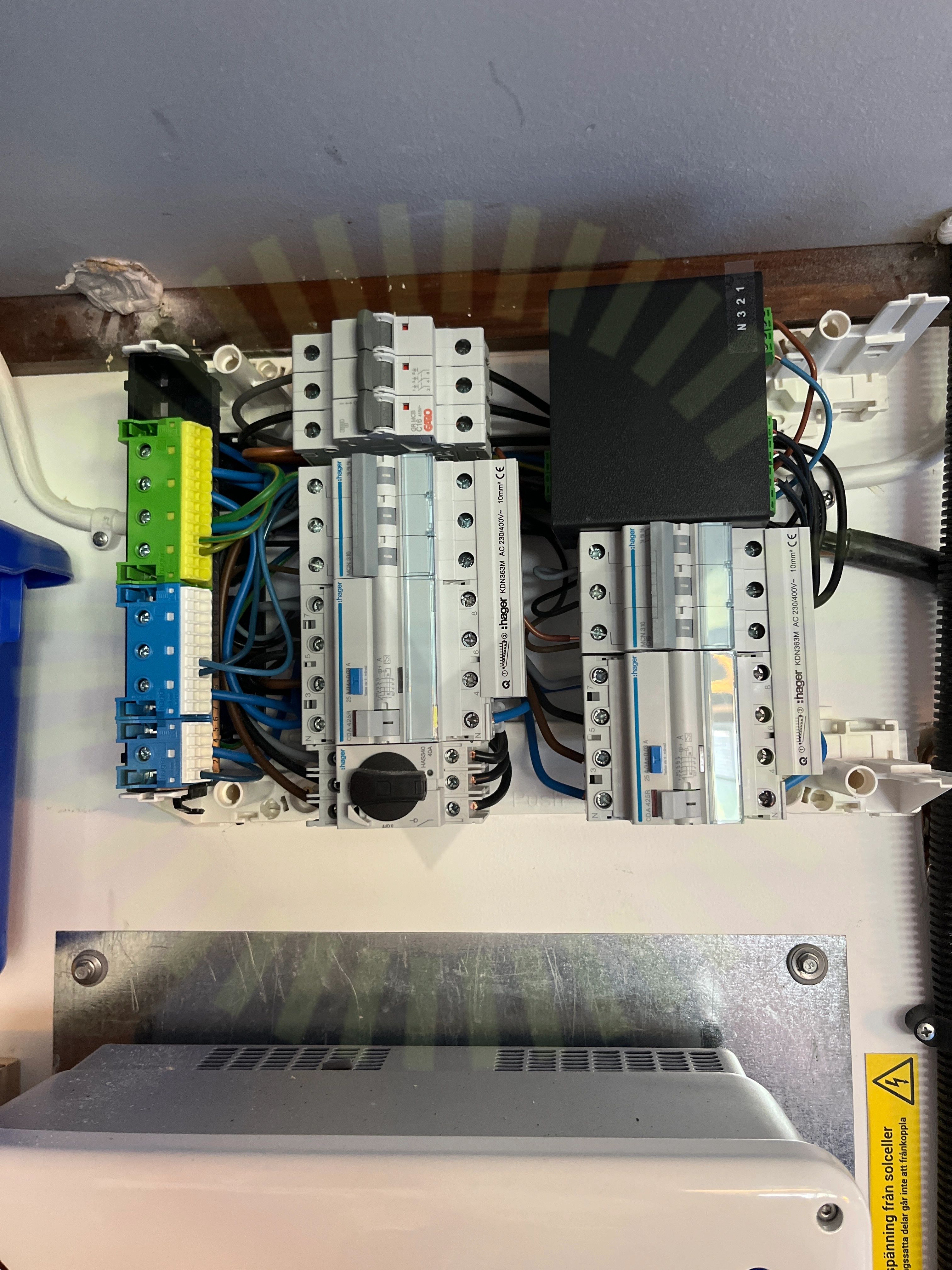

6.2 Jordfelsbrytare
Inte godkändJordfelsbrytare inte installerad enligt gällande krav. 30mA. Faserna ligger under Jordfelsbrytaren men neutralledaren går till jordplinten.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 28

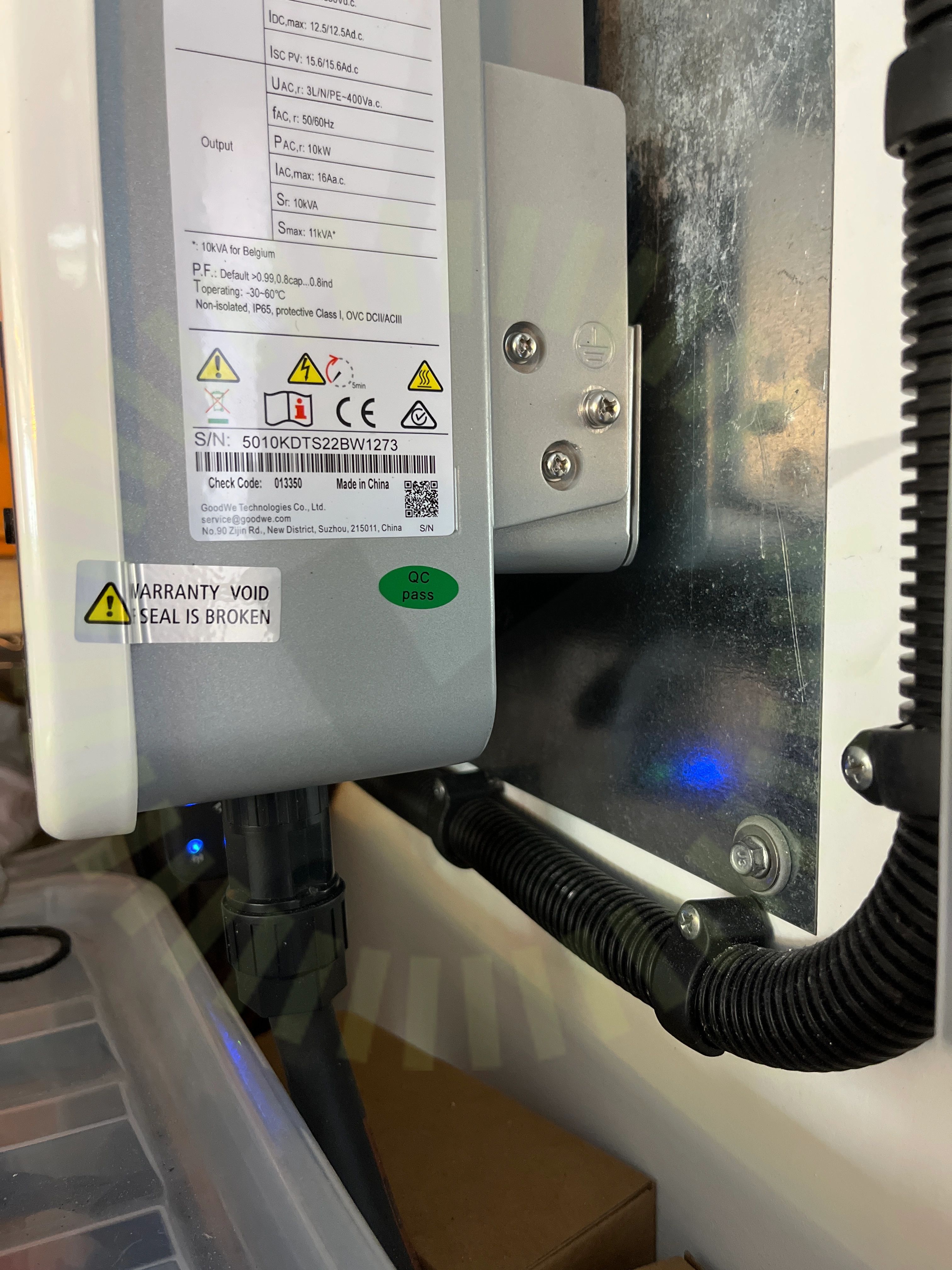

6.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Godkända kontrollpunkter
34/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
