3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.5
Installation genom
PPAM Solkraft
Datum
14 augusti 2024
Ort
Örebro, Örebro län
94% godkända6% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano
MontagesystemChiko: Tile Roof System Adjustible Roof Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörSäkerhetsbrytare AC
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Chiko: Tile Roof System Adjustible Roof Hook
Anmärkningar
3/24
3.2 Takkrok: Montering

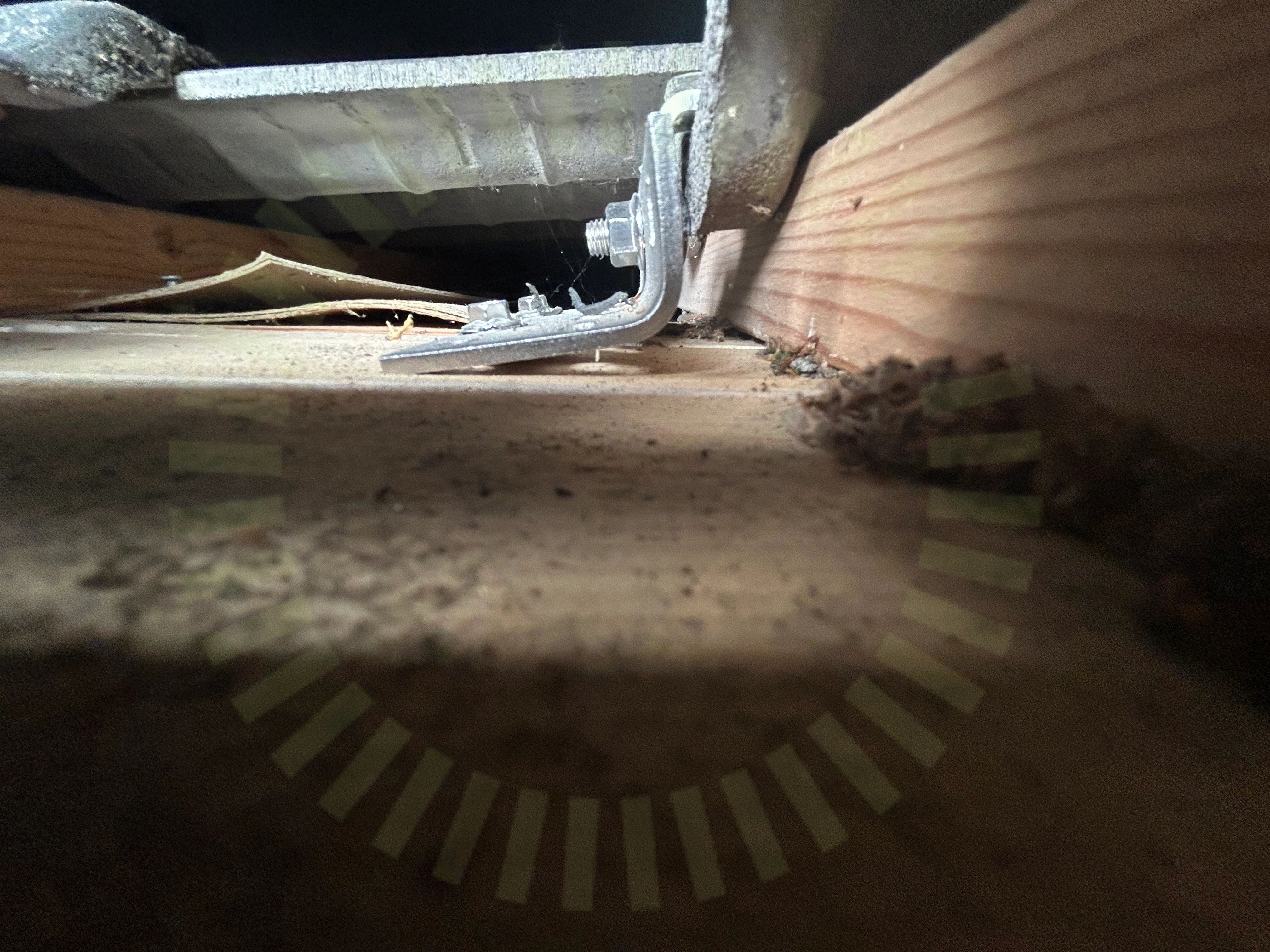

Inte godkändBottenplatta på takkrok ligger inte an mot underliggande yta och får därmed inte tillräckligt med stöd.
3.3 Underliggande takpanna

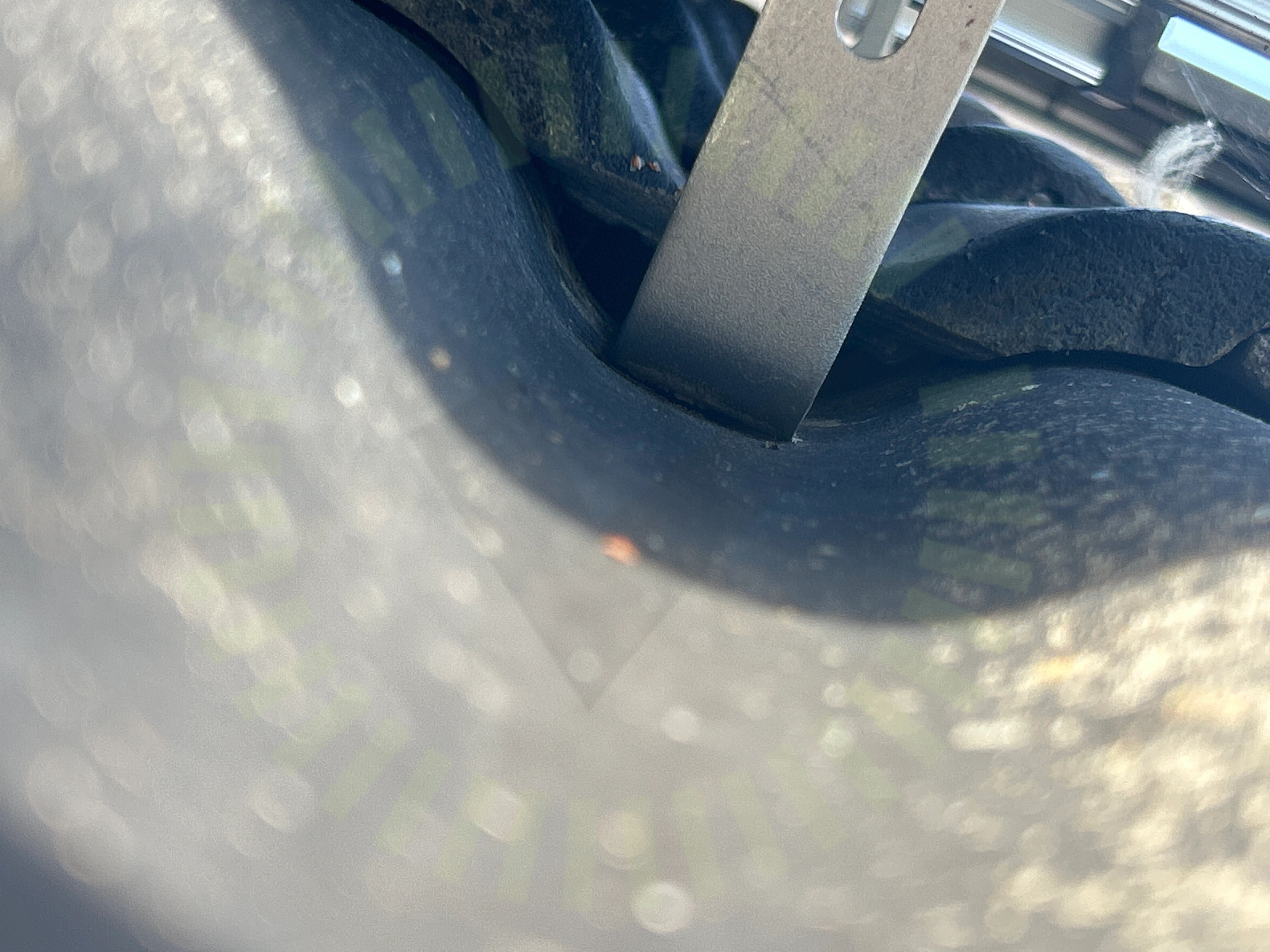

Inte godkändTakkrokar ligger dikt an mot underliggande takpannor.
Godkända kontrollpunkter
21/24Avsaknat underlagDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad TakkrokVäderbeständigt materialÄndklämmor
Tak 1, PPAM: Onyxium Nano
Anmärkningar
2/14
4.1 Klämmornas överlappning

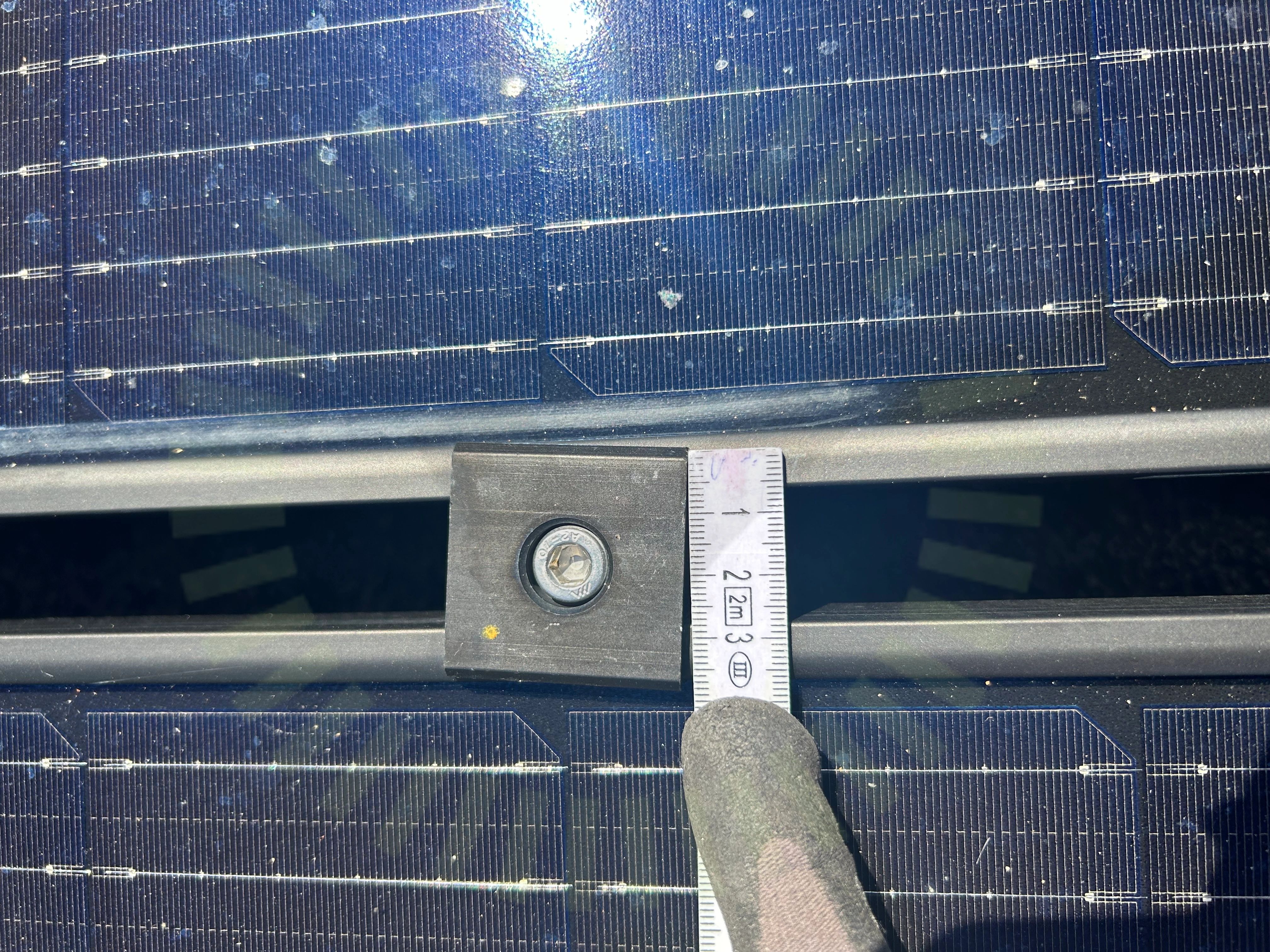

Inte godkändKlämmor är vridna och överlappar inte korrekt med ramen.
4.2 Kontaktdon

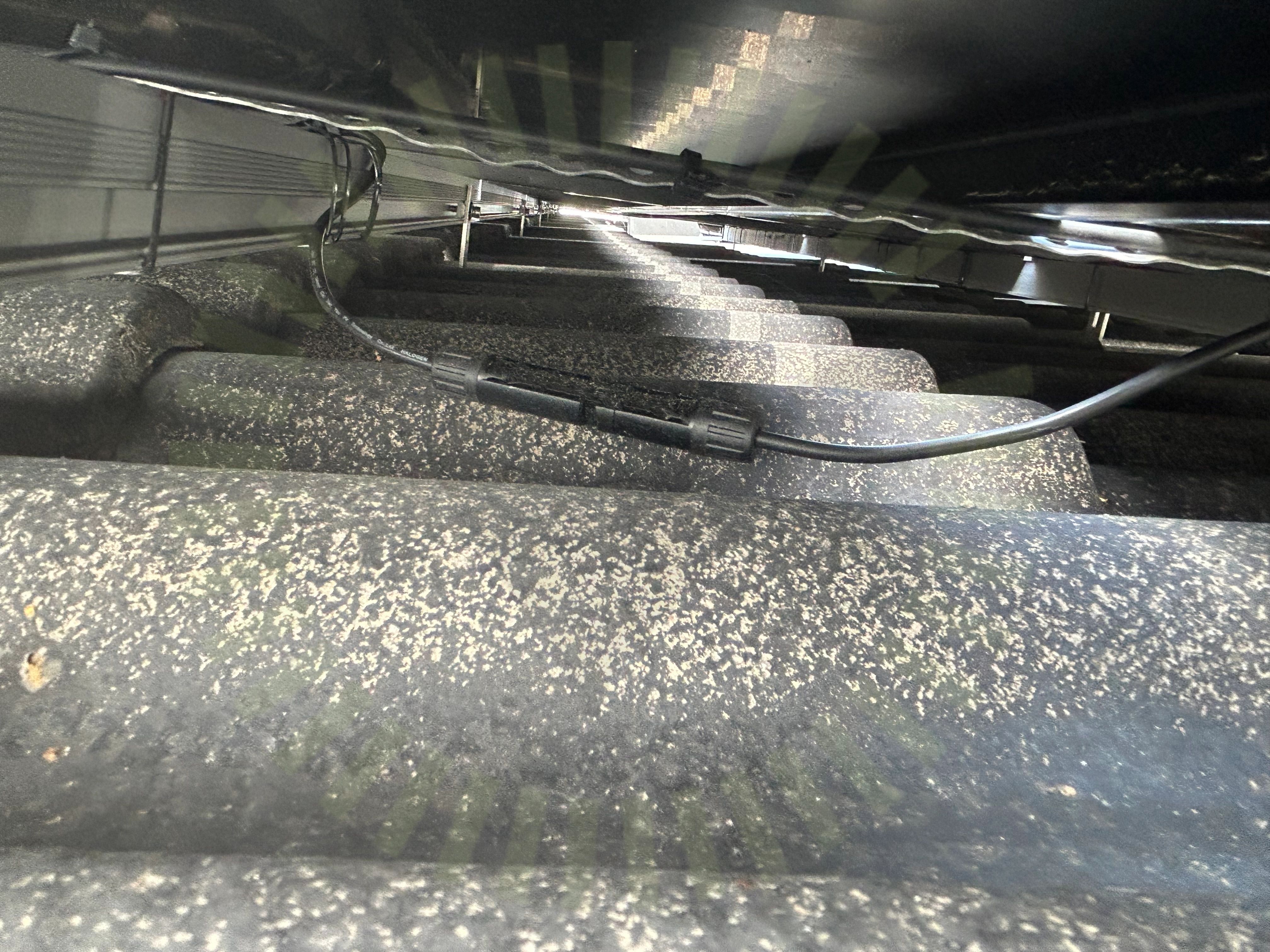

Inte godkändKontakten ligger an mot takytan.
Ma711 sida 4
Godkända kontrollpunkter
12/14DräneringshålFästenas placeringFörbindelse av kontakterFöremål mot bakstyckePanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
