Besiktningsrapport

9.2

Installation genom

Arka Energy

Datum

5 april 2023

Ort

Rånäs, Stockholms län

Klämmornas placering

Infästning Råspont

Kabeluppfästning

+ 7

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Arka Energy som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/68

1.1 Avtal

Kundkommentar

Leverantören har bett kunden att gräva ner ett markrör för kabeldragning. Detta kostade kunden 10kkr. Detta röret användes aldrig. När kunden ifrågasätter detta har leverantören inte svarat.

Avtal

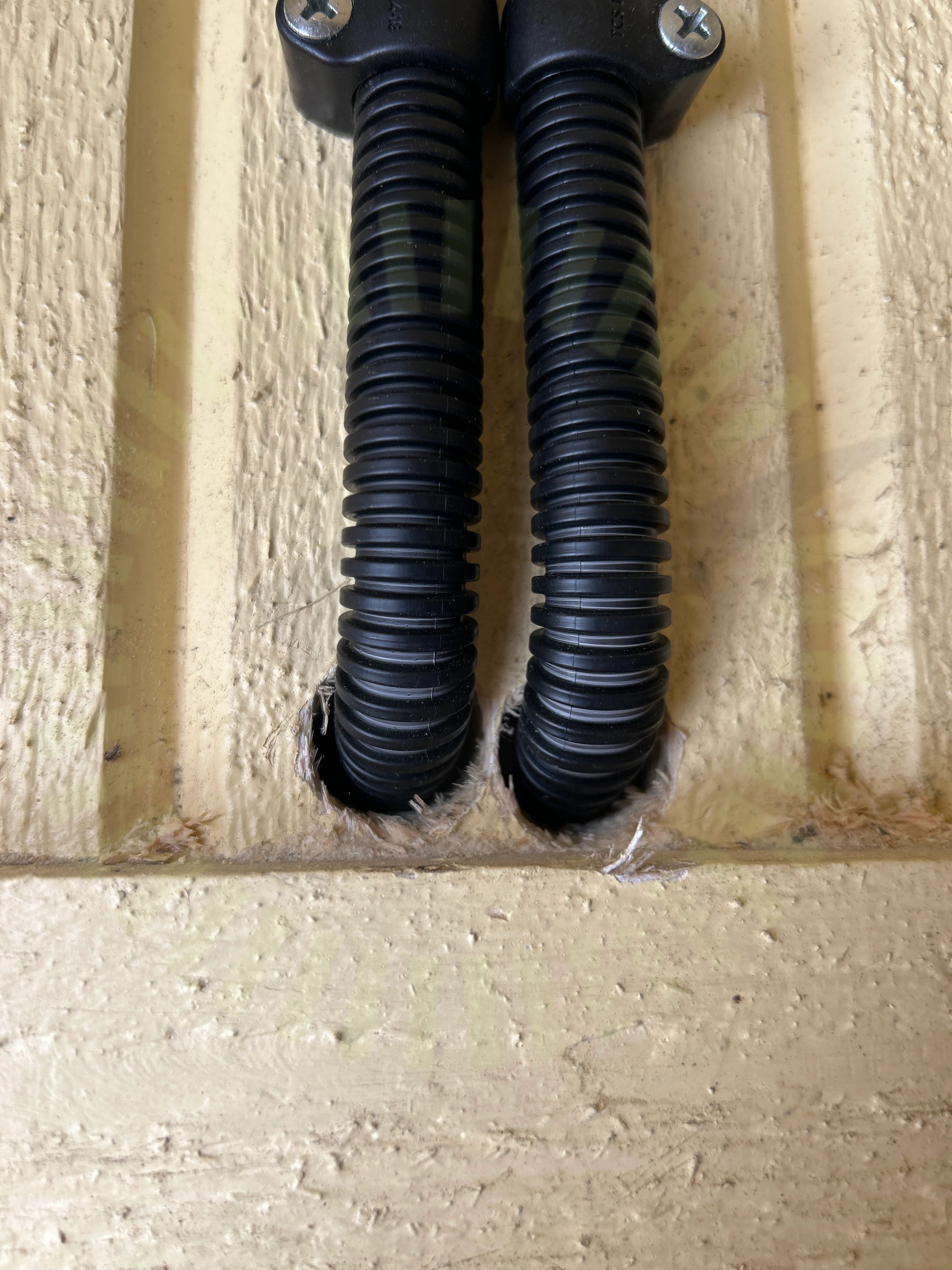

1.2 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

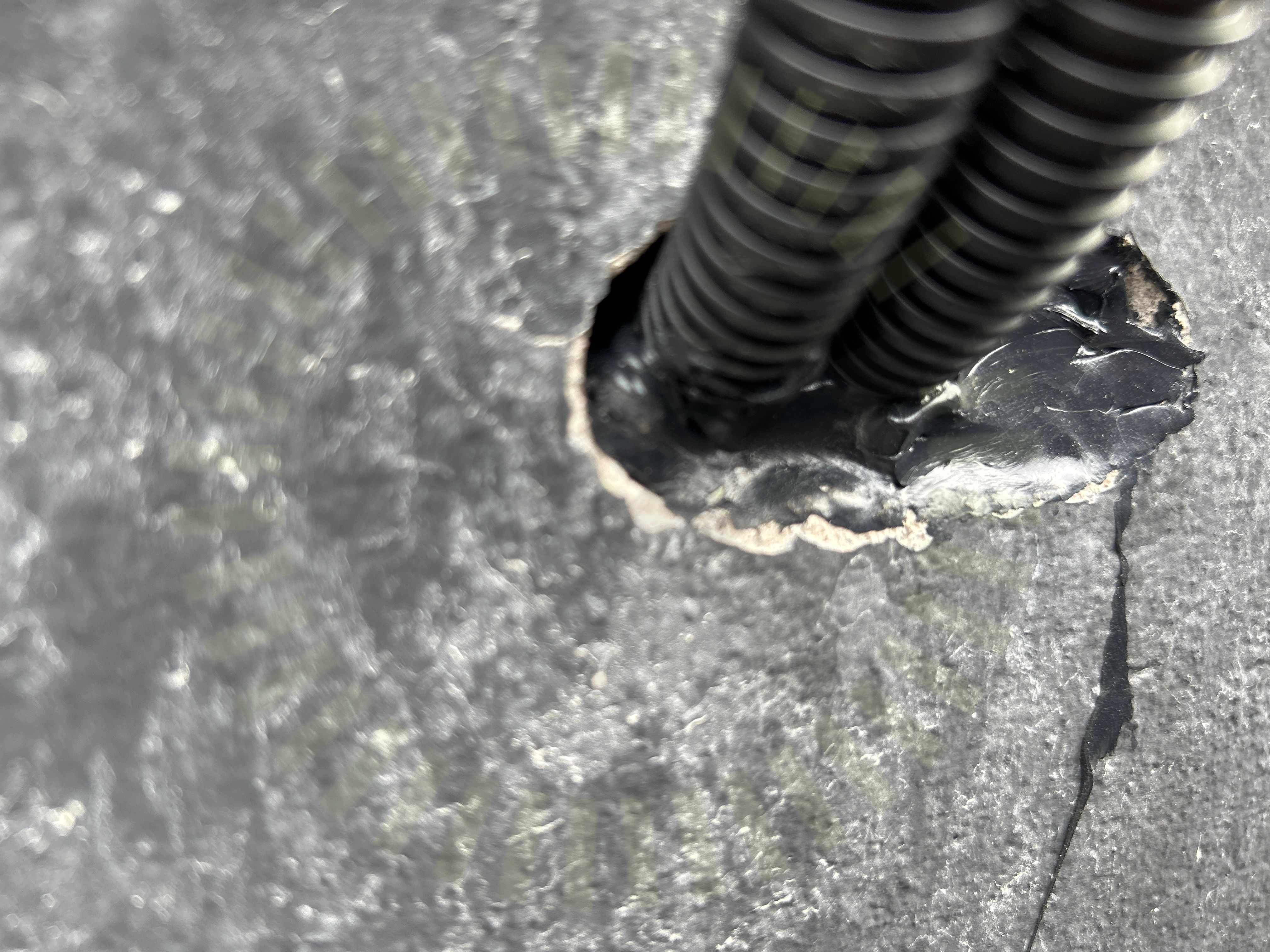

1.3 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

1.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

63/68

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage dimensioneringAC Kablage förläggningAC Kablage förläggningAC kablage skadaAC kablage skadaAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skadaDC Kablage skadaDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktHuvudsäkringHuvudsäkringInformering av solcellerInfästningInfästningJordfelsbrytareJordfelsbrytareJordning av chassiJordning av chassiKontakterKontakterLedare FastspändaLedare FastspändaMärkningMärkningPlaceringPlaceringSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVentilation

Säkerhetsbrytare AC

Godkända kontrollpunkter

12/12

BöjradieBöjradieEgenskaperEgenskaperFörskruvningarFörskruvningarInfästningInfästningPlaceringPlaceringRakt monteradRakt monterad

Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/32

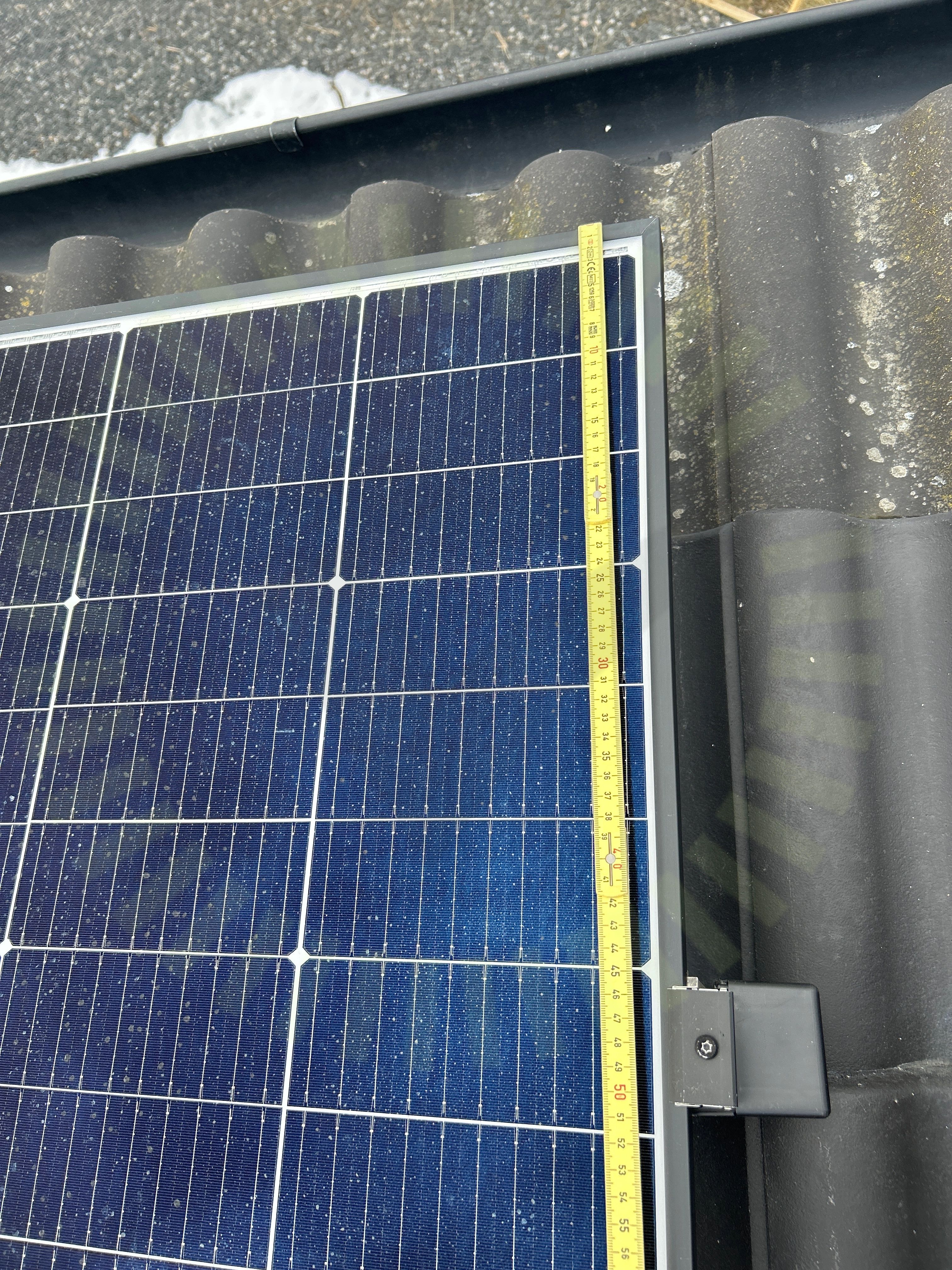

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

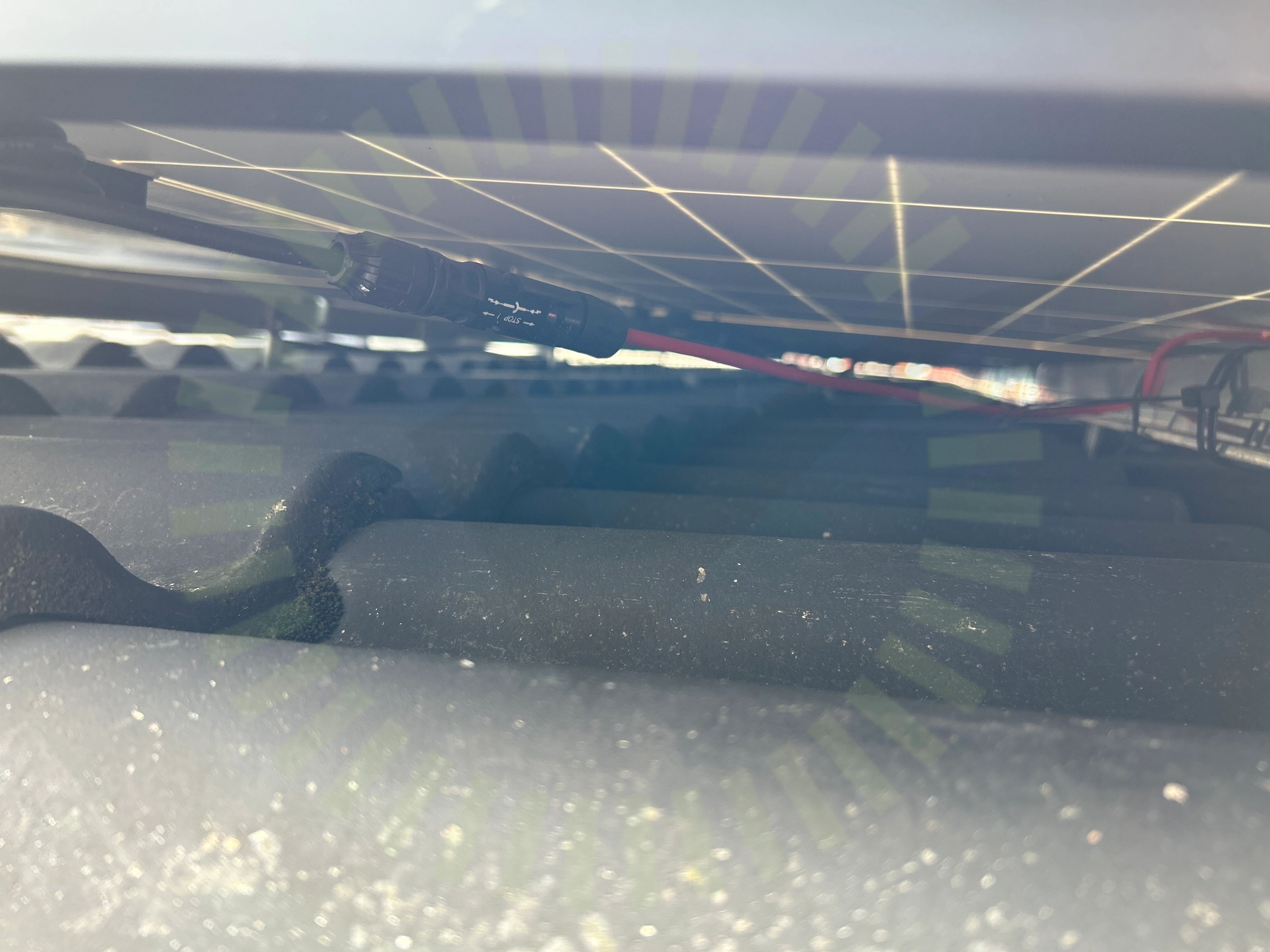

3.3 Stress på kontakter

Inte godkänd

Kontakter hänger fritt med drag åt båda hållen.

Godkända kontrollpunkter

28/32

Avstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas överlappningKlämmornas överlappningKontakterKontakterKopplingslådaKopplingslådaPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/32

Strängförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

6/38

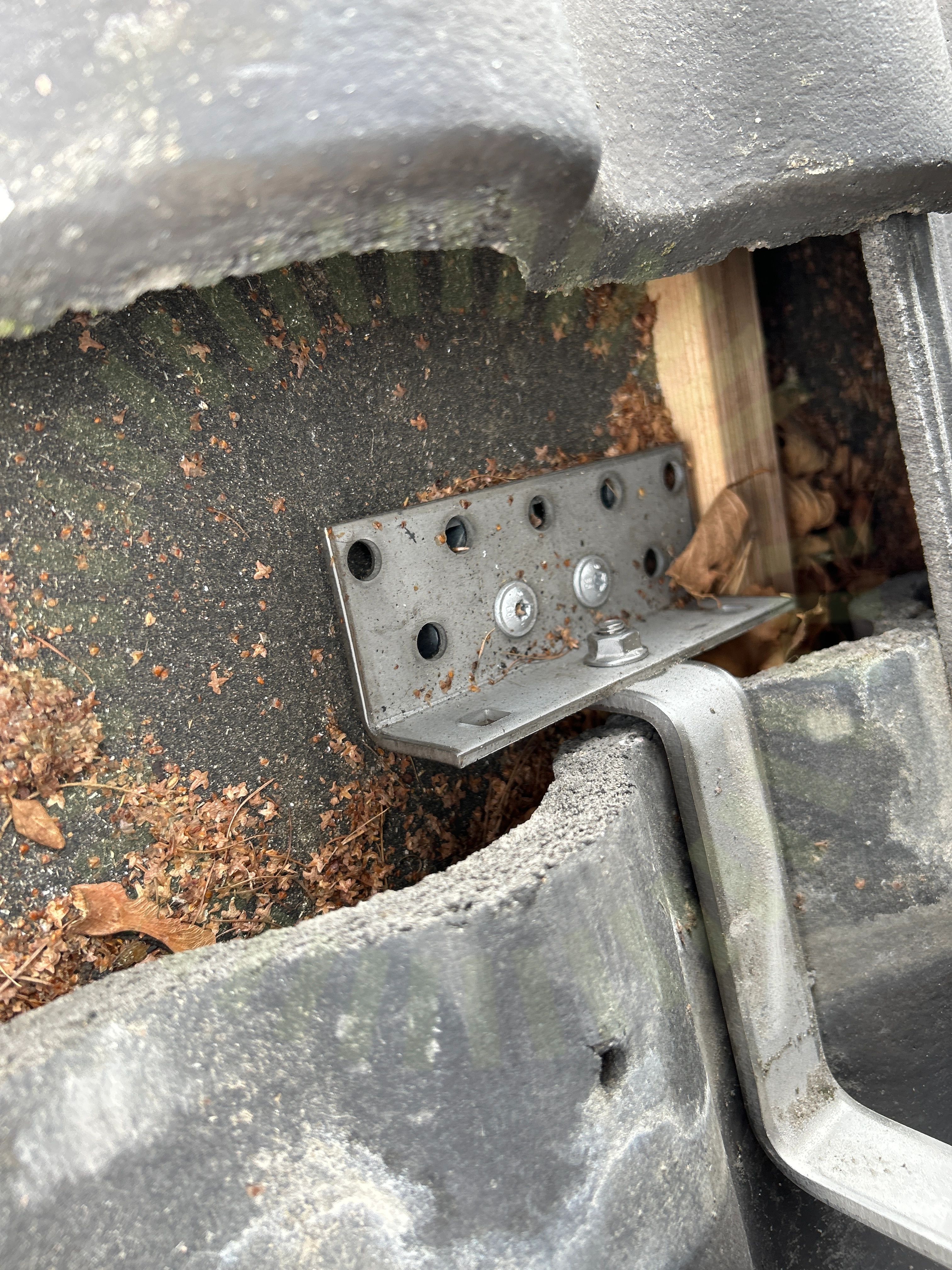

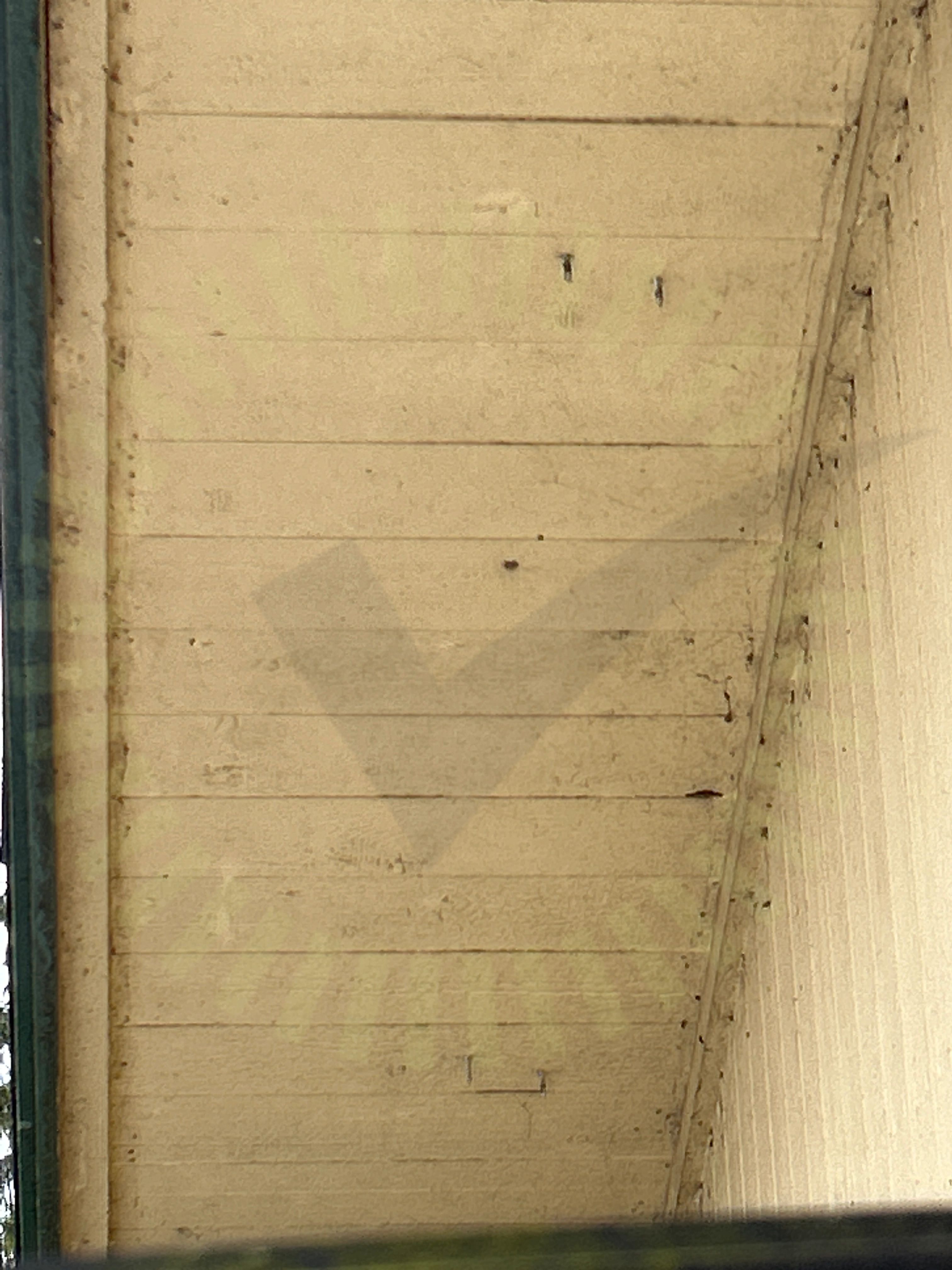

4.1 Infästning Råspont

Inte godkänd

Det sitter endast 2 skruv per infästning. Tillverkaren kräver att minst 4 skruv ska användas vid installation i råspont.

Tillverkarens anvisningar

4.2 Infästning Råspont

Inte godkänd

Det sitter endast 2 skruv per infästning. Tillverkaren kräver att minst 4 skruv ska användas vid installation i råspont.

Tillverkarens anvisningar

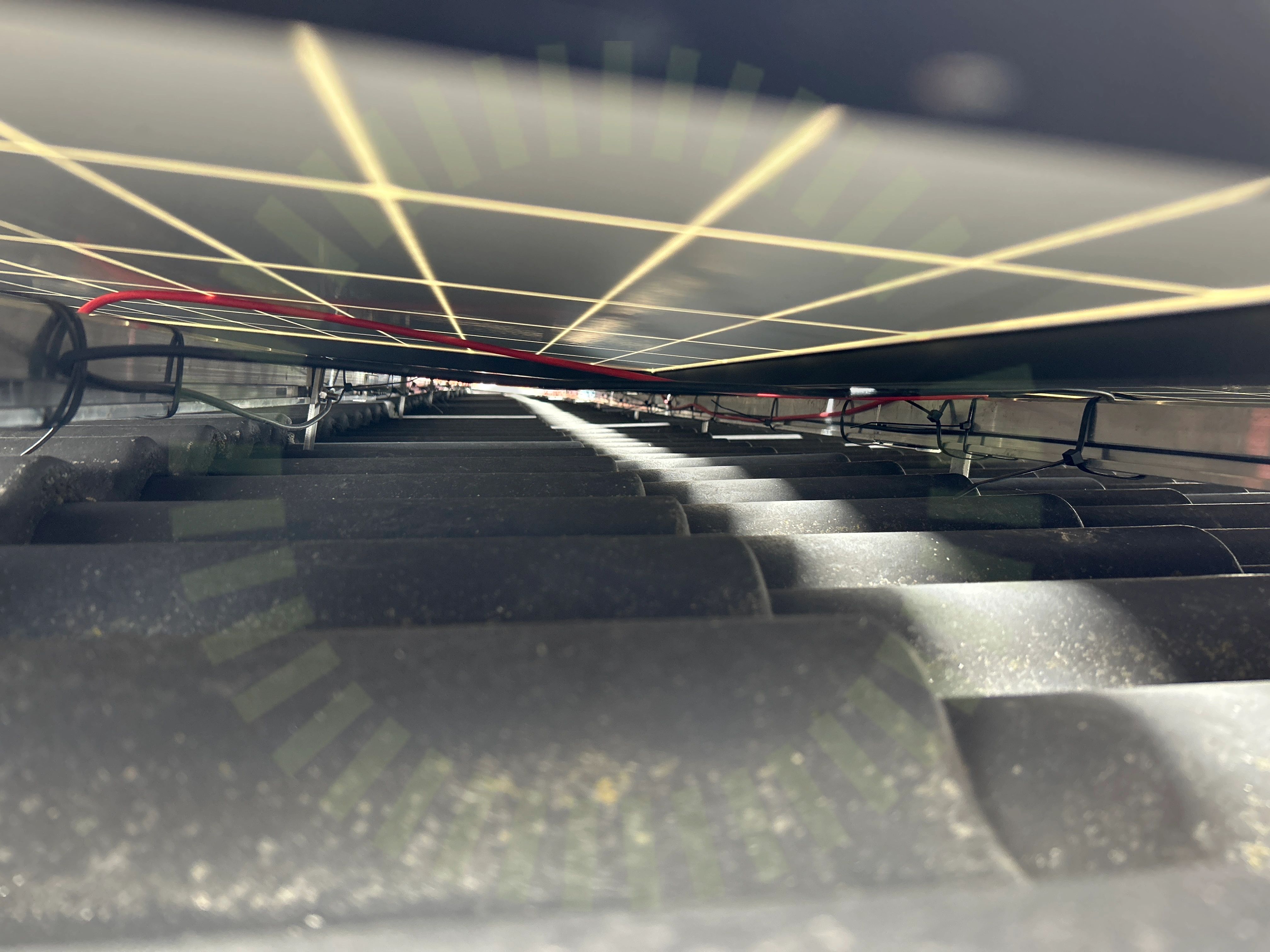

4.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

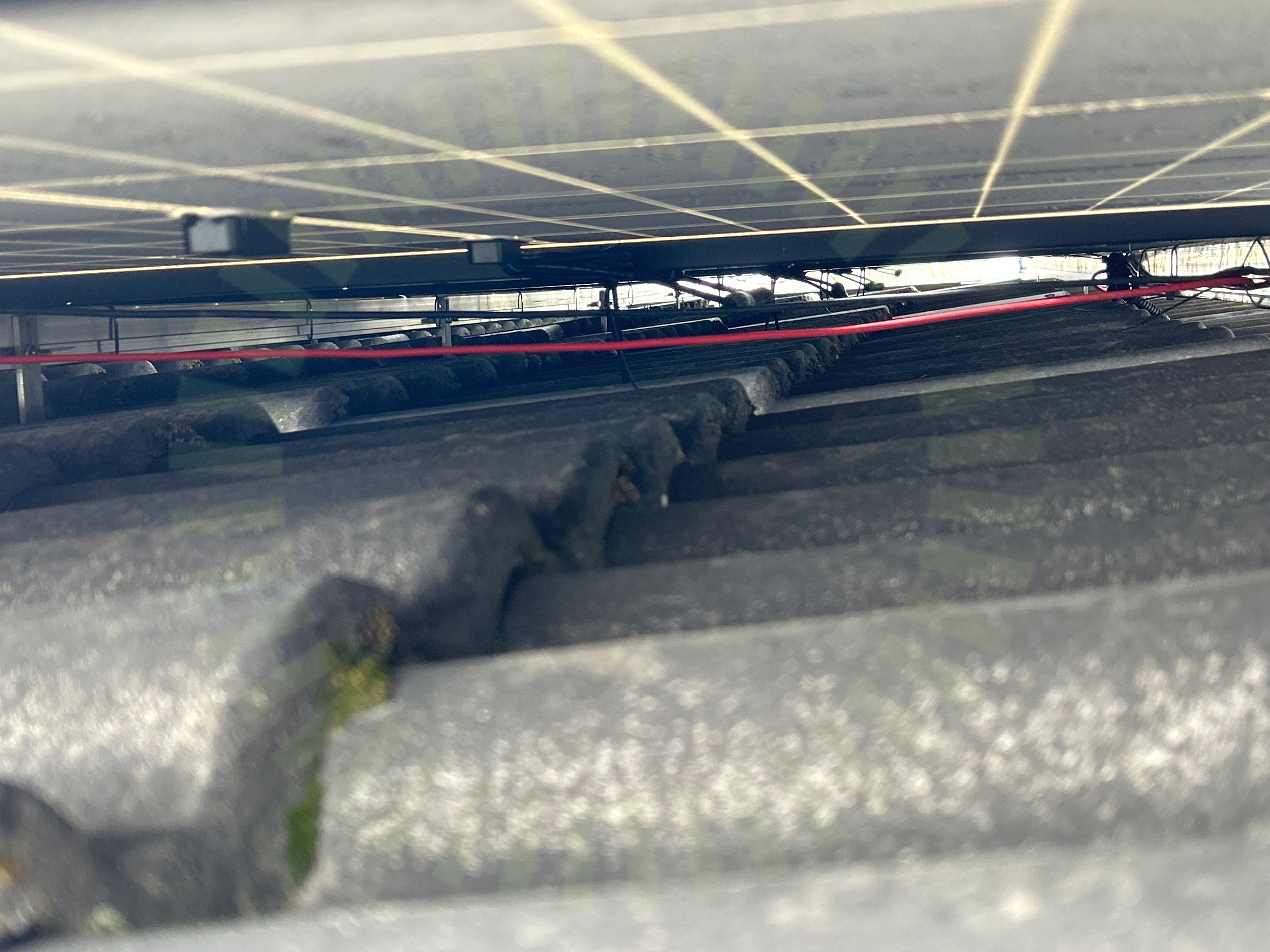

4.4 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Undermåligt uppfäst och saknar infästningspunkter på långa sträckor.

SS 436 40 00 (712.521.101 och 522.8.4)

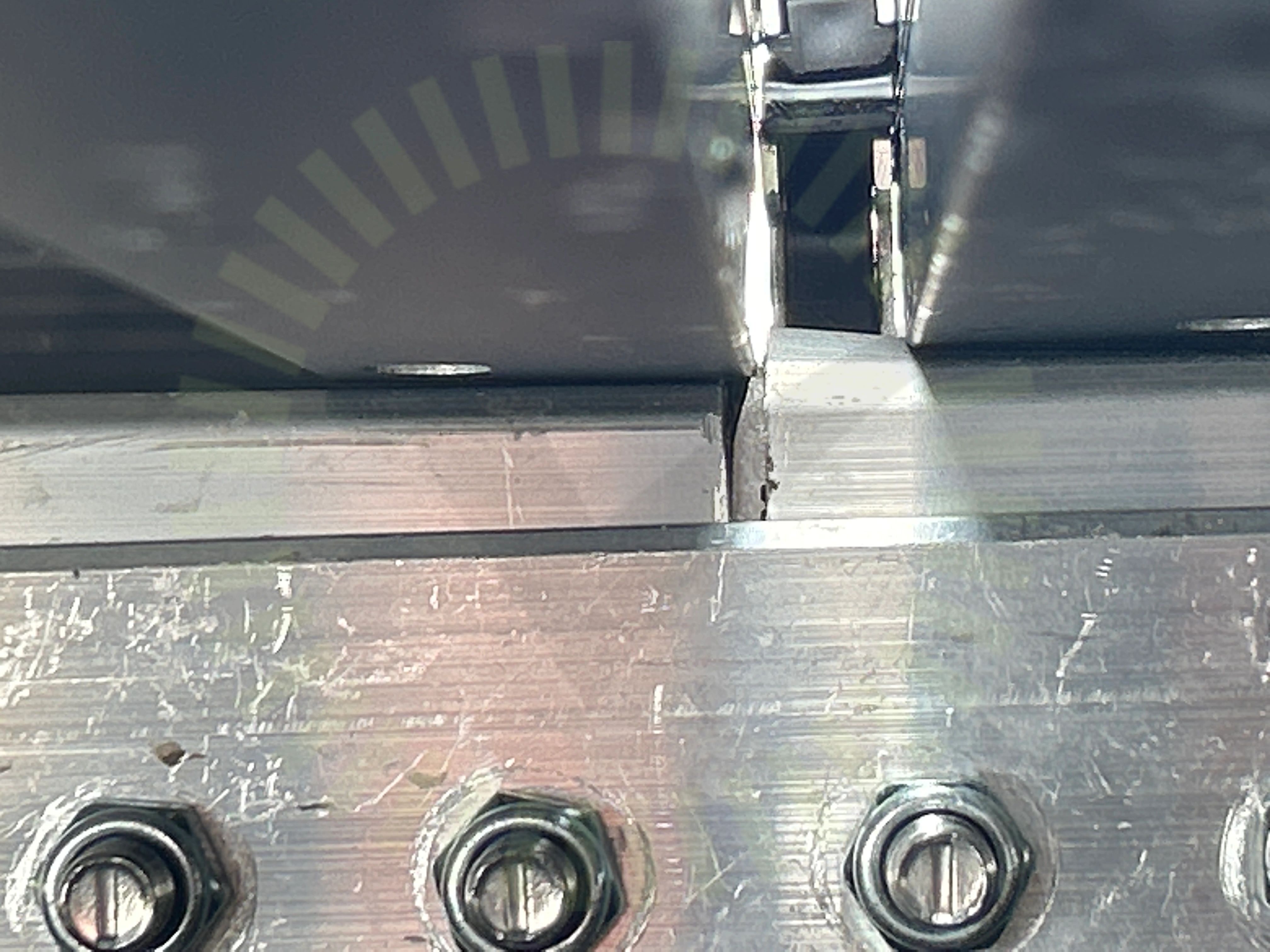

4.5 Skador

Inte godkänd

Skenan har skadats av att klämman har dragits åt precis vid skenskarven.

Tillverkarens anvisningar

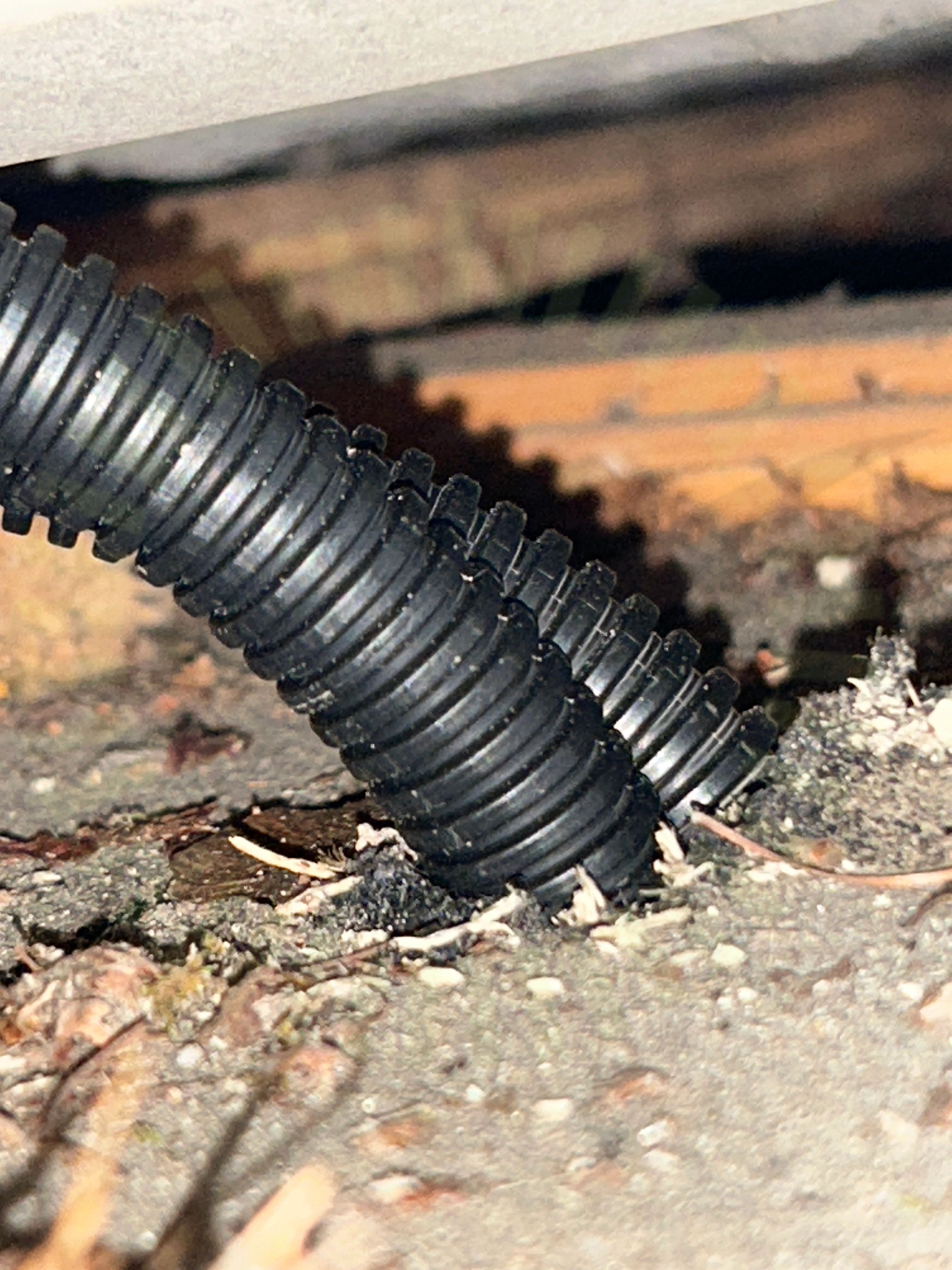

4.6 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

29/38

Avstånd pannaAvstånd pannaDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialInfästningarnas CC måttInfästningarnas CC måttMittklämmorMittklämmorPanelramens tjocklekPanelramens tjocklekPlaceringPlaceringShimsShimsSkadorSkenornas infästningSkenornas infästningSkenornas skarvSkenornas skarvSkenornas överhängSkenornas överhängSlutfästeSlutfästeSnö- och VindlastberäkningSnö- och VindlastberäkningVäderbeständigt materialVäderbeständigt material

Ej tillgängligt vid besiktning

3/38

Infästning TakstolInfästning TakstolTakgenomföring
