3.1 AC Kablage förläggning
Inte godkändPlugg för klammer har släppt ur vägg.
SS 436 40 00 (522.8.4)
Besiktningsrapport
9.8
Installation genom
Sesol
Datum
29 april 2025
Ort
Löddeköpinge, Skåne län
96% godkända4% ej godkända
Om installationen
VäxelriktareSunGrow: SH15/20/25T
BatteriSunGrow: SBR(XXX)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Batteri
Godkända kontrollpunkter
16/16Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/37

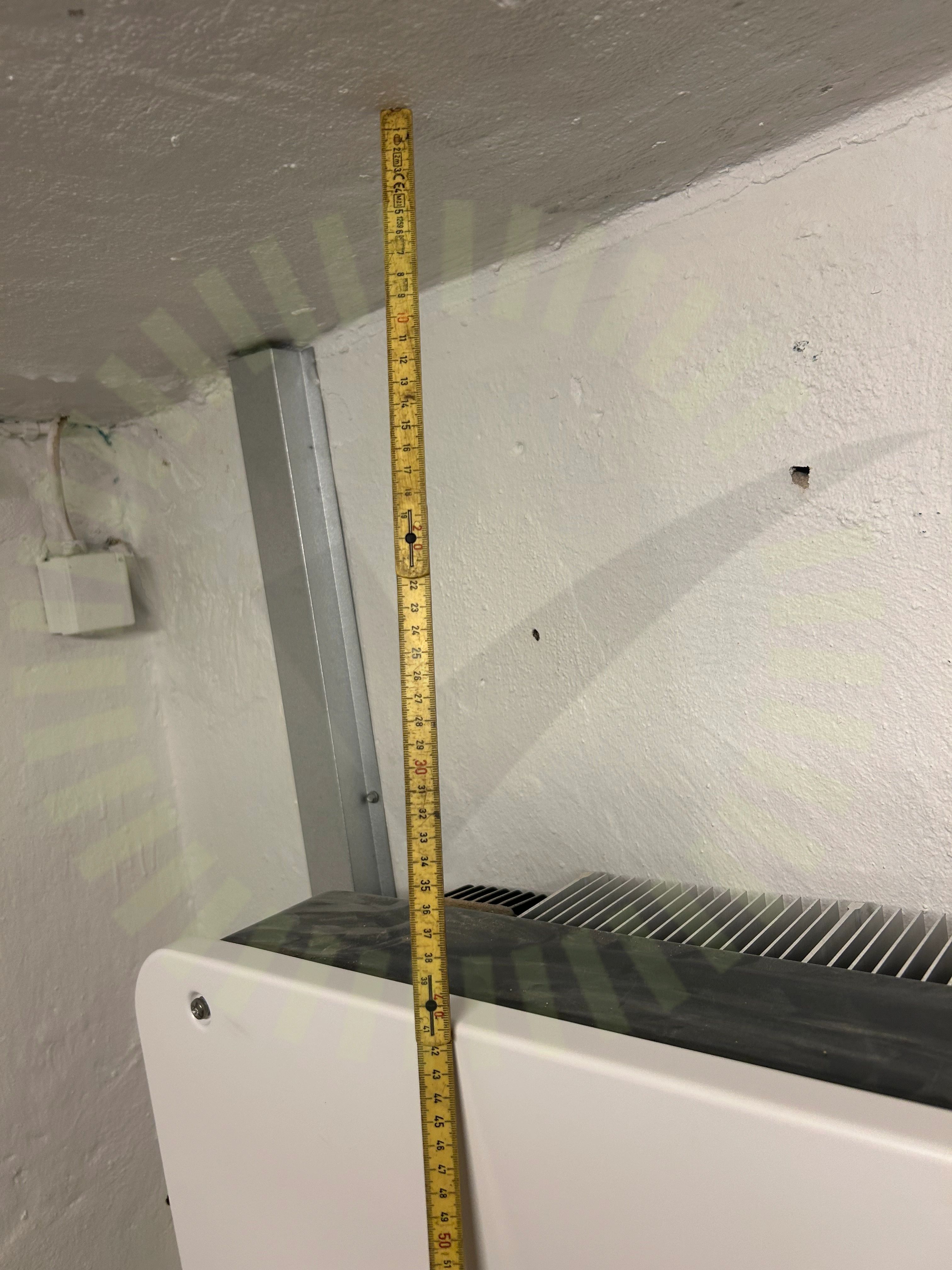

3.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket och en vägg.
Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver16-202411, Sida 33
Godkända kontrollpunkter
35/37AC kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter tätningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
