Besiktningsrapport
8.8
Installation genom
Svea Solar
Datum
3 november 2022
Ort
Sätila, Västra Götalands län
Dragavlastade
Ledare fastspända
90% godkända
10% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
2/25
1.1 Kabeluppfästning
Inte godkänd
Kablage hänger ner.
SS 436 40 00 (712.521.101 och 522.8.4)
1.2 Skenornas överhäng
Inte godkänd
Överhäng ej enligt tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
22/25
Avstånd
Belastning
Bärläkt
CC mått
Främmande material
Höjdjustering
Klämmans omfång
Mittfäste
Panelramens tjocklek
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarvar
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takhöjd
Taklutning
Urspårning
Väderbeständigt material
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, Trina: Vertex DE09.05
Anmärkningar
1/15
2.1 Dragavlastade
Inte godkänd
Kablage utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/15
Dräneringshål
Fästenas placering
Fästenas överlappning
Föremål mot bakstycke
Höjdskillnad
Mellanrum panelram
Optimerare Dragavlastade
Optimerare Fastsäkring av produkt
Optimerare Kontakter
Optimerare Placering
Skador
Skugga
Strängförläggning
Ej tillgängligt vid besiktning
1/15
Förbindelse av kontakter
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likström
Inte godkänd
Likspänningsmärkning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
3/26
4.1 Förskruvning
Inte godkänd
MC4 kontakter ej dragna.
Tillverkarens anvisningar
4.2 Märkning
Inte godkänd
Säkring ej uppmärkt.

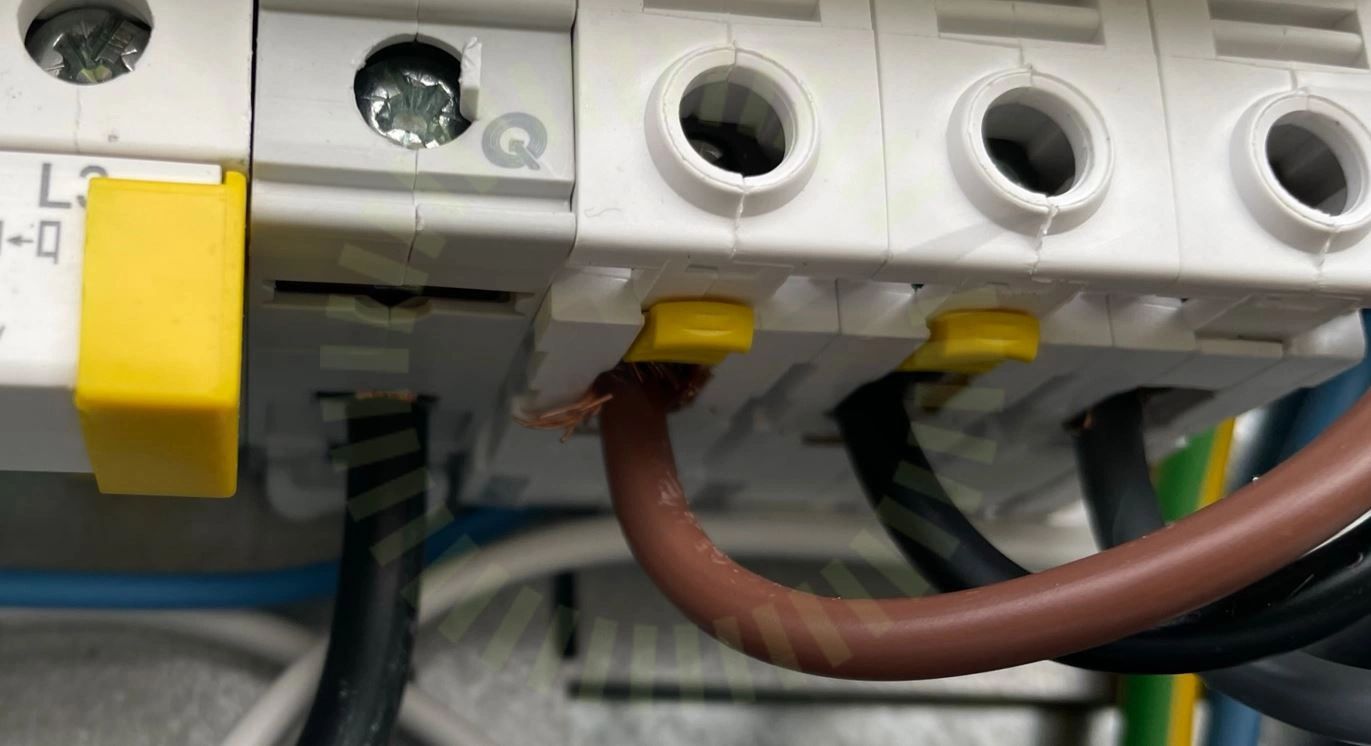

4.3 Ledare fastspända
Inte godkänd
Alla kardeler i ledaren ska vara anslutna i kopplingen.
Godkända kontrollpunkter
23/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dokumentation Växelriktare
Huvudsäkring
Infästning
Kabel
Kontakter
Säkring
Tätningsinsatts
Utrymme
Ventilation
Vinkel
Värmeutveckling
