Besiktningsrapport

8.5

Installation genom

PPAM Solkraft

Datum

29 maj 2023

Ort

Kolmården, Östergötlands län

Förbindelse av kontakter

Kopplingslåda

Stress på kontakter

+ 2

88% godkända13% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano

MontagesystemChiko: Tile Roof System

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare AC

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Chiko: Tile Roof System

Anmärkningar

3/28

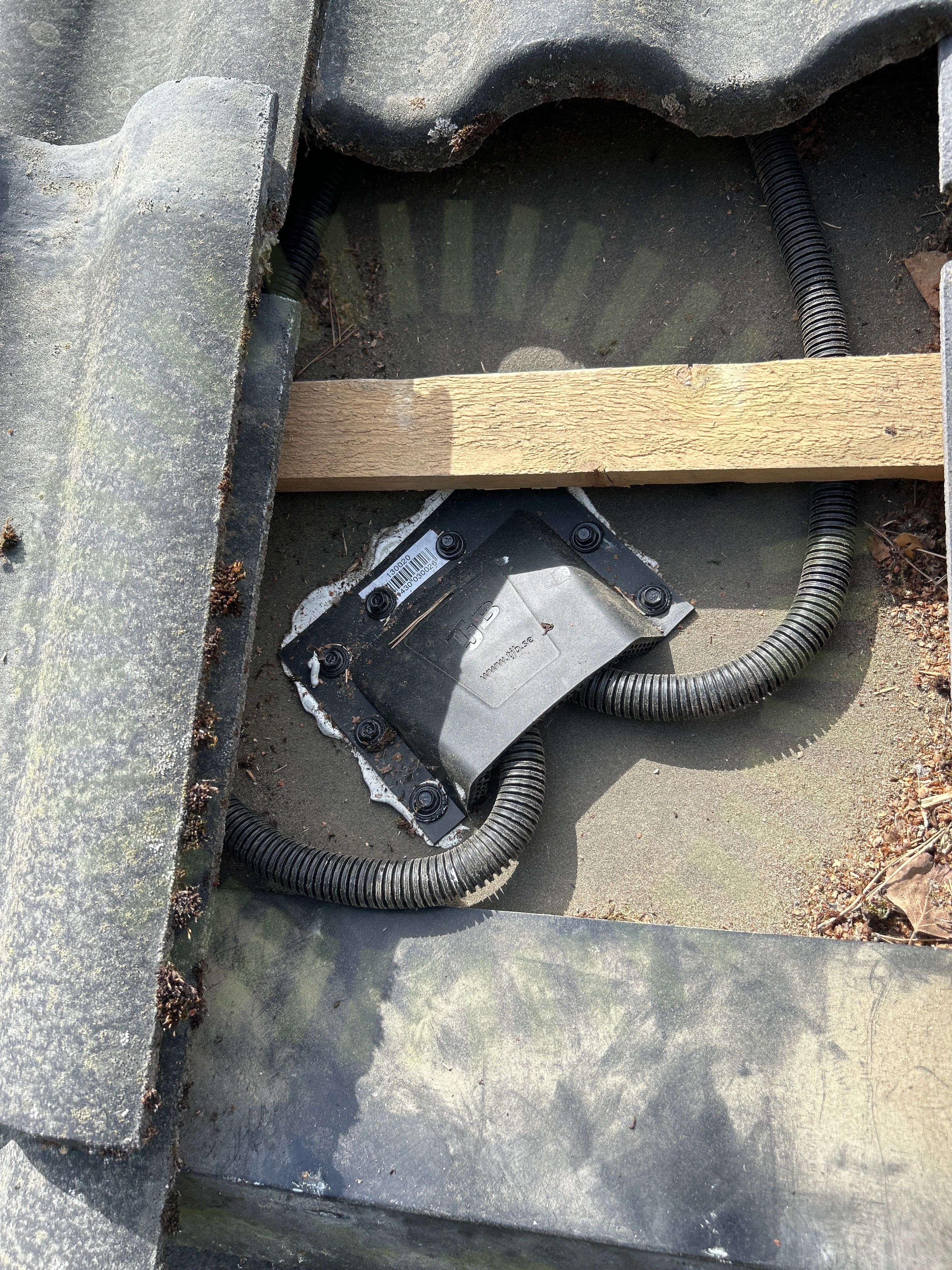

1.1 Takgenomföring

Inte godkänd

Mögelstoppern är inte korrekt installerad.

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas under besiktning.

1.3 Takkrokarnas CC

Inte godkänd

Underlag för att kontrollera takkrokarnas avstånd saknas. Ingen lastberäkning finns tillgänglig under besiktning.

Godkända kontrollpunkter

24/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTredelad TakkrokTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Underbyggnad

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

PPAM: Onyxium Nano

Anmärkningar

4/13

3.1 Fästenas placering

Inte godkänd

Underlag för klämmzoner saknas. Installatör står själva som tillverkare och inga manueler är överlämnade till kund.

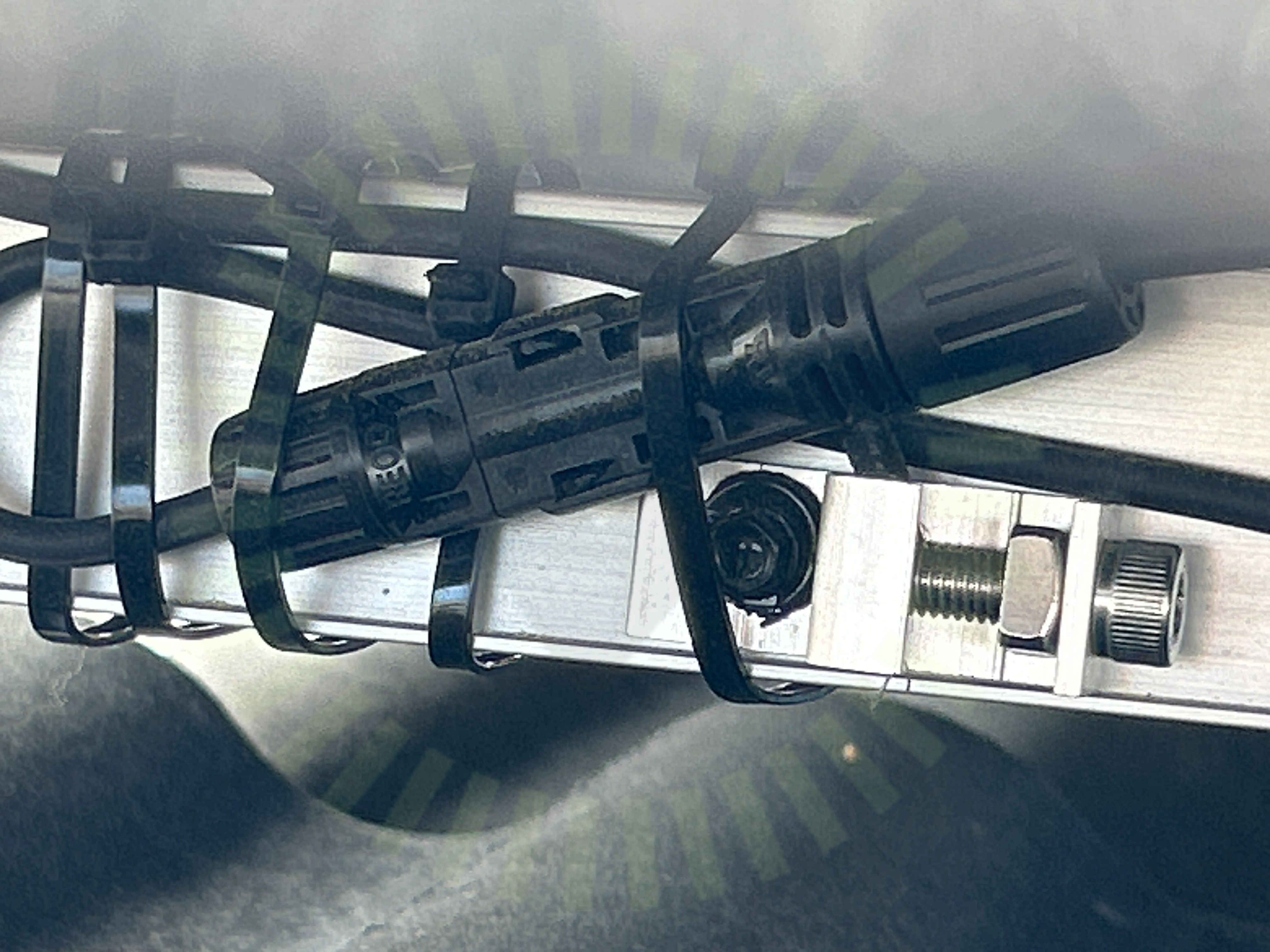

3.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SEK 444, 712.526

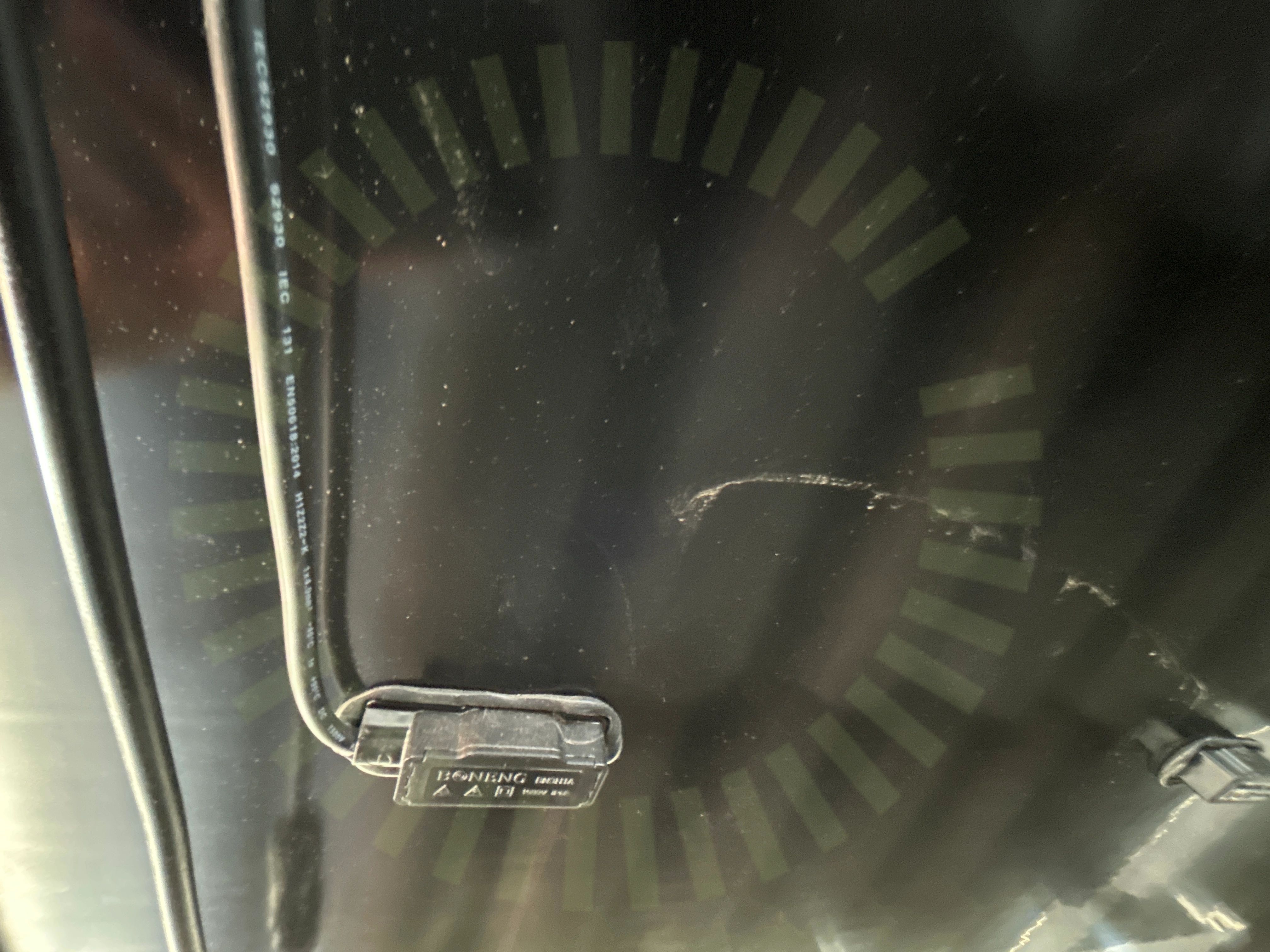

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

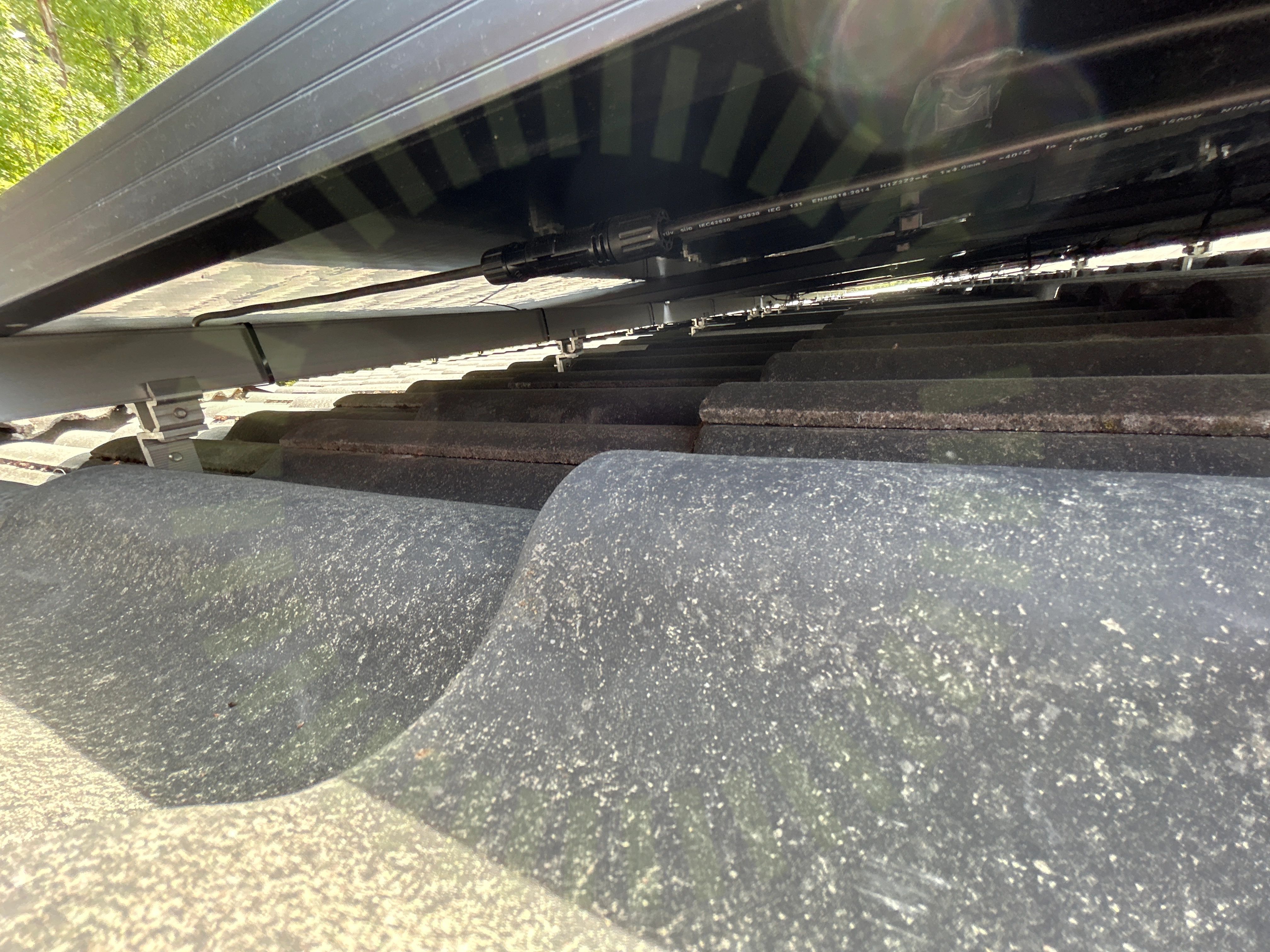

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

8/13

DräneringshålFöremål mot bakstyckePanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/13

Klämmornas överlappning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

5/38

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

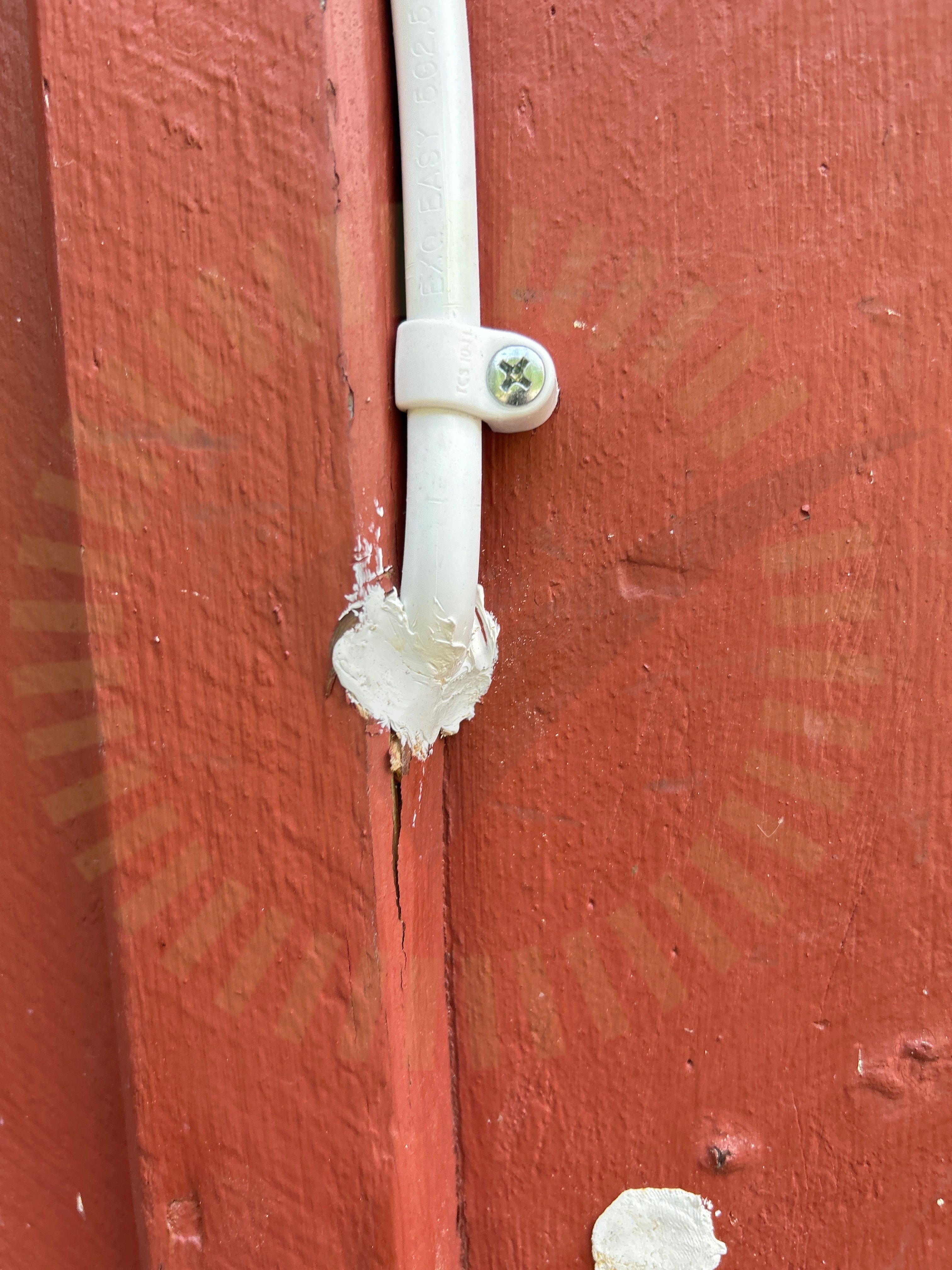

4.2 Genomföringar

Inte godkänd

Genomföring inte tätad bakom kabel. Risk att vatten rinner in bakom kabel.

4.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.4 Strängschema

Inte godkänd

Strängschema saknas för projektet.

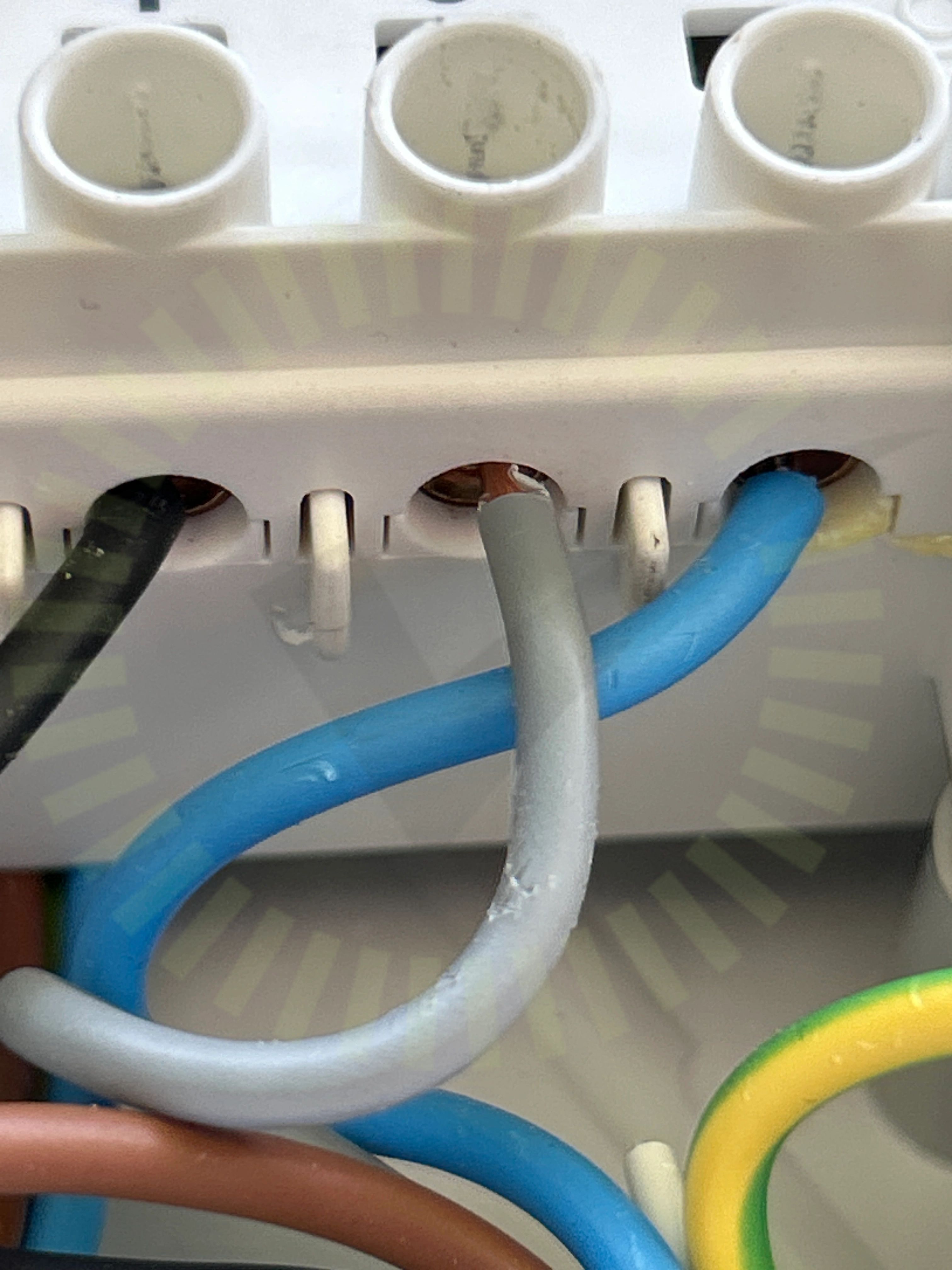

4.5 Ledare Fastspända

Inte godkänd

Ledare sitter löst i säkerhetsbrytaren. Videoinspelning finns.

Godkända kontrollpunkter

33/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktHuvudsäkringInfästningInfästning bakplattaKabeldimensioneringMärkningNärliggande materialSkadat kablageLikspänningskomponenterMissvisande varselmärkningSträngdesignSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
