Besiktningsrapport
8.2
Installation genom
1KOMMA5°
Datum
26 januari 2023
Ort
Vänge, Uppsala län
Dragavlastade
Kabeluppfästning
Förskruvningar
AC Genomföringar
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Montagesystem
K2 SingleRail med MAFI infästning
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Säkerhetsbrytare AC
Anmärkningar
1/6

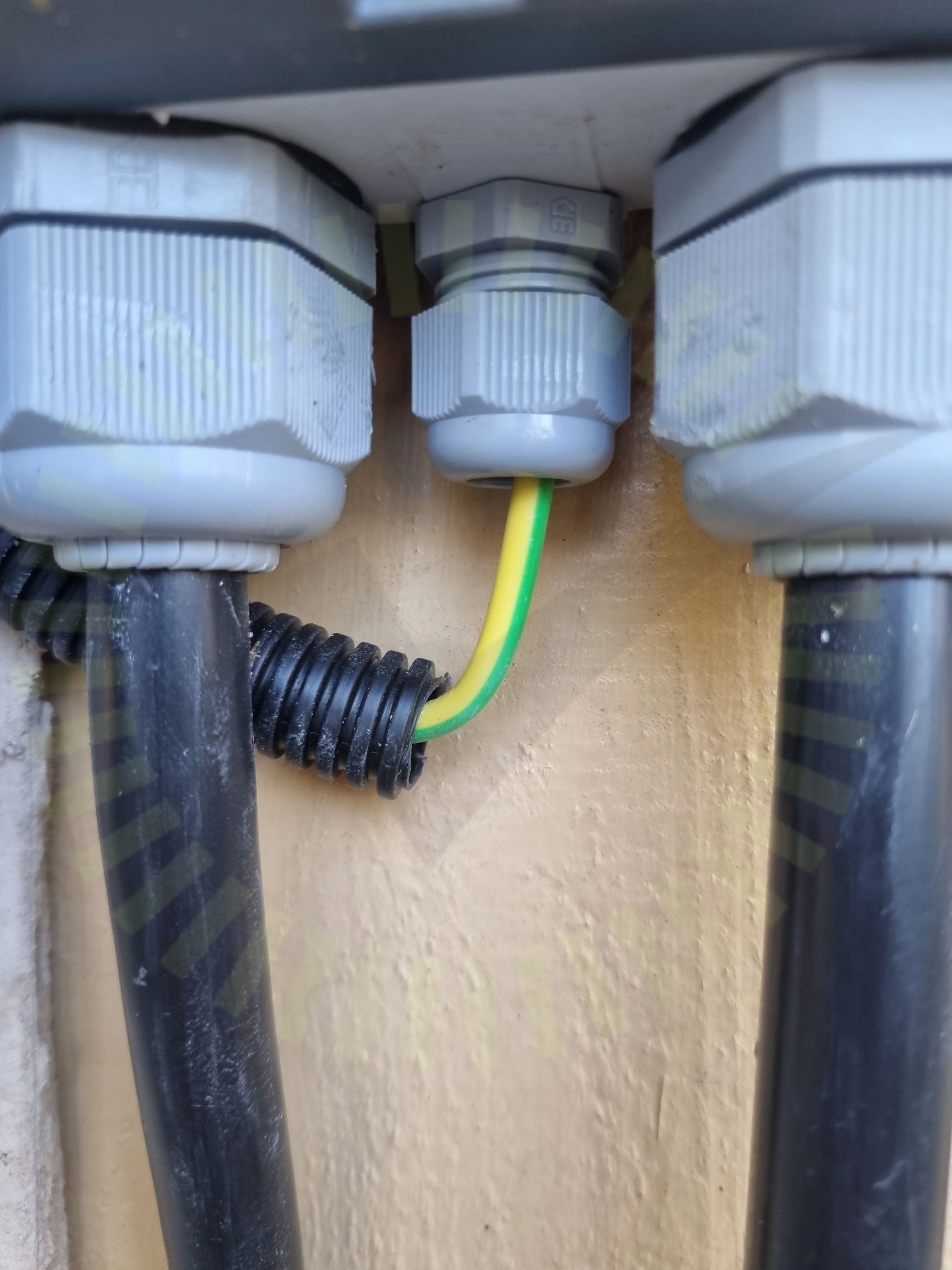

1.1 Förskruvningar
Inte godkänd
Jordakabel ej fast ansluten rör sig när man drar i den
Godkända kontrollpunkter
5/6
Tak, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
2/12

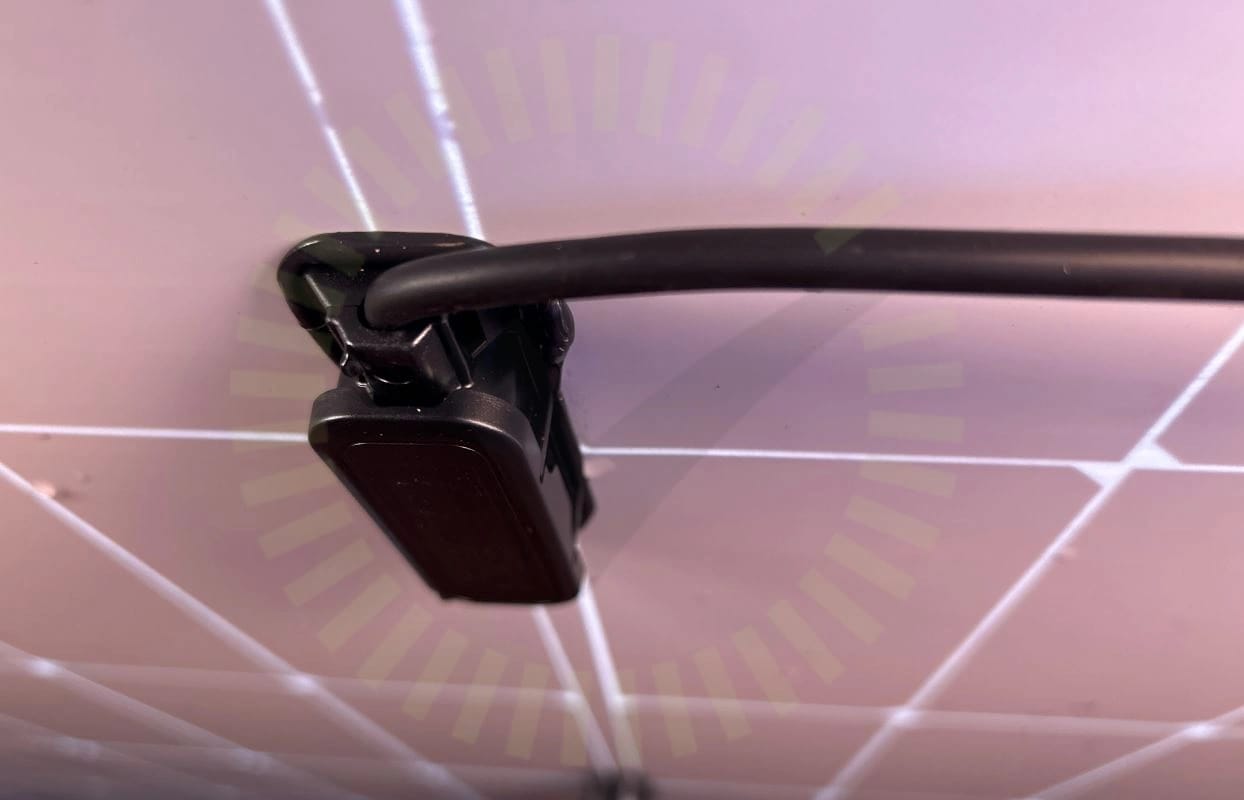

2.1 Dragavlastade
Inte godkänd
Panelens kabel är inte dragavlastad.
2.2 Fästens placering
Inte godkänd
Klämman sitter inte inom tillverkarens gränser.
Godkända kontrollpunkter
10/12
Tak, K2 SingleRail med MAFI infästning
Anmärkningar
4/18
3.1 CC mått
Inte godkänd
Två system blandade. Avstånd mellan skena 116 och 104cm. Högsta uppmätta cc mått 90cm.

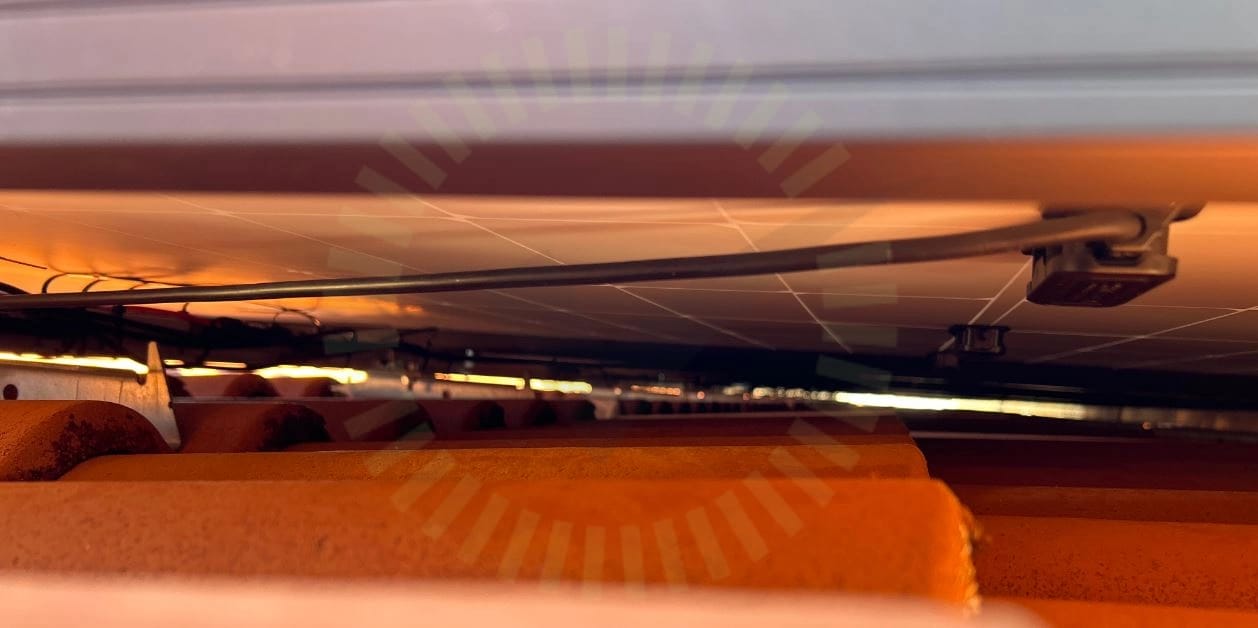

3.2 Kabeluppfästning
Inte godkänd
Kabel dragen direkt till skena. 60+cm utan uppfästning.
3.3 Främmande material
Inte godkänd
K2 är blandat med MAFI. Detta påverkar garantierna.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning bygger på CrossHook 3S som infästning, verklighet MAFI.
Godkända kontrollpunkter
14/18
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
1/29

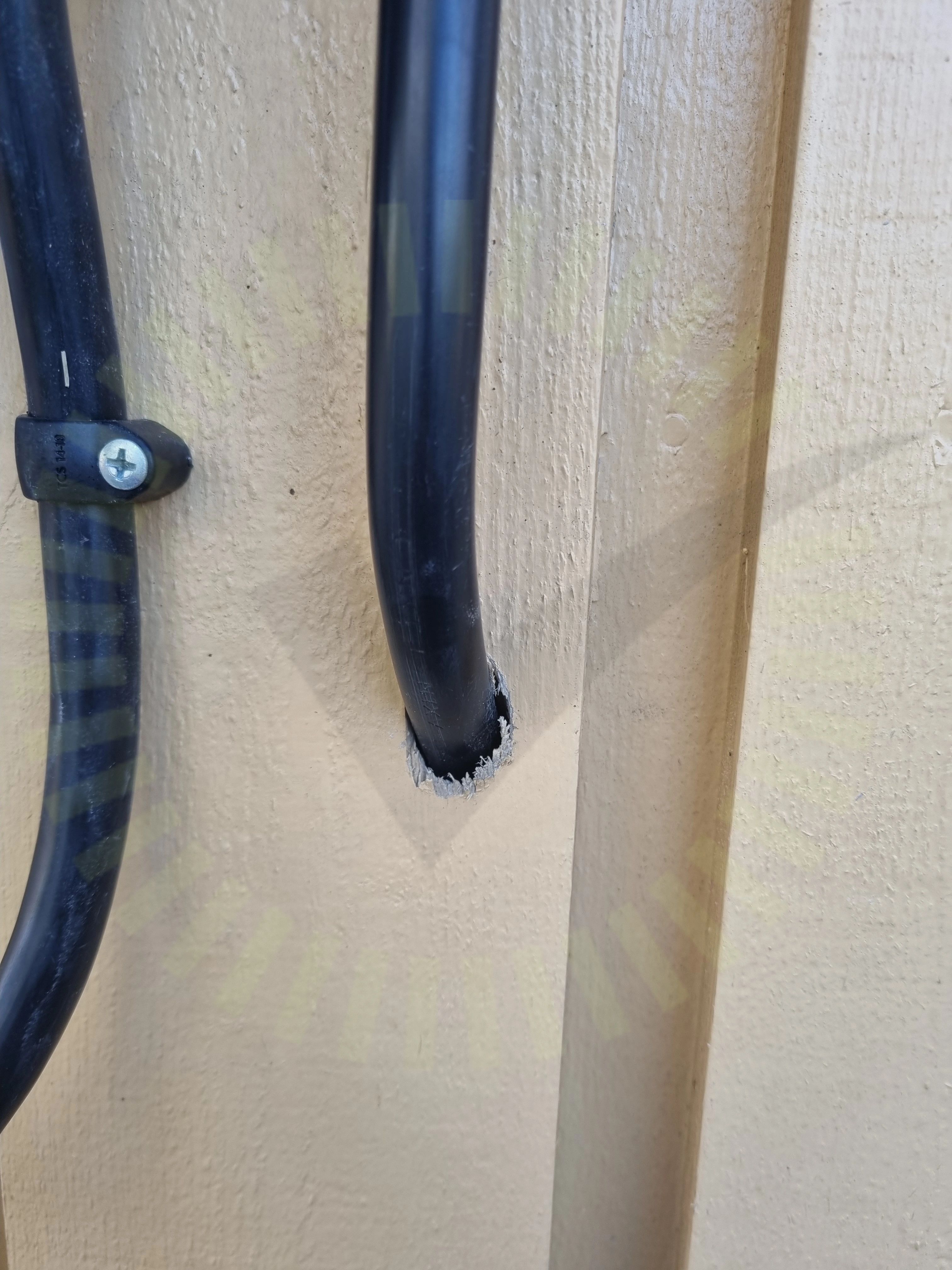

5.1 AC Genomföringar
Rekommendation
Överenskomment att kund sköter det godkänt från kund
