Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

E.ON

Datum

17 oktober 2023

Ort

INGELSTAD, Kronobergs län
PEN-ledare
Klämmor rätt förläggning
Skenornas överhäng
78% godkända22% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Falsfäste
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17

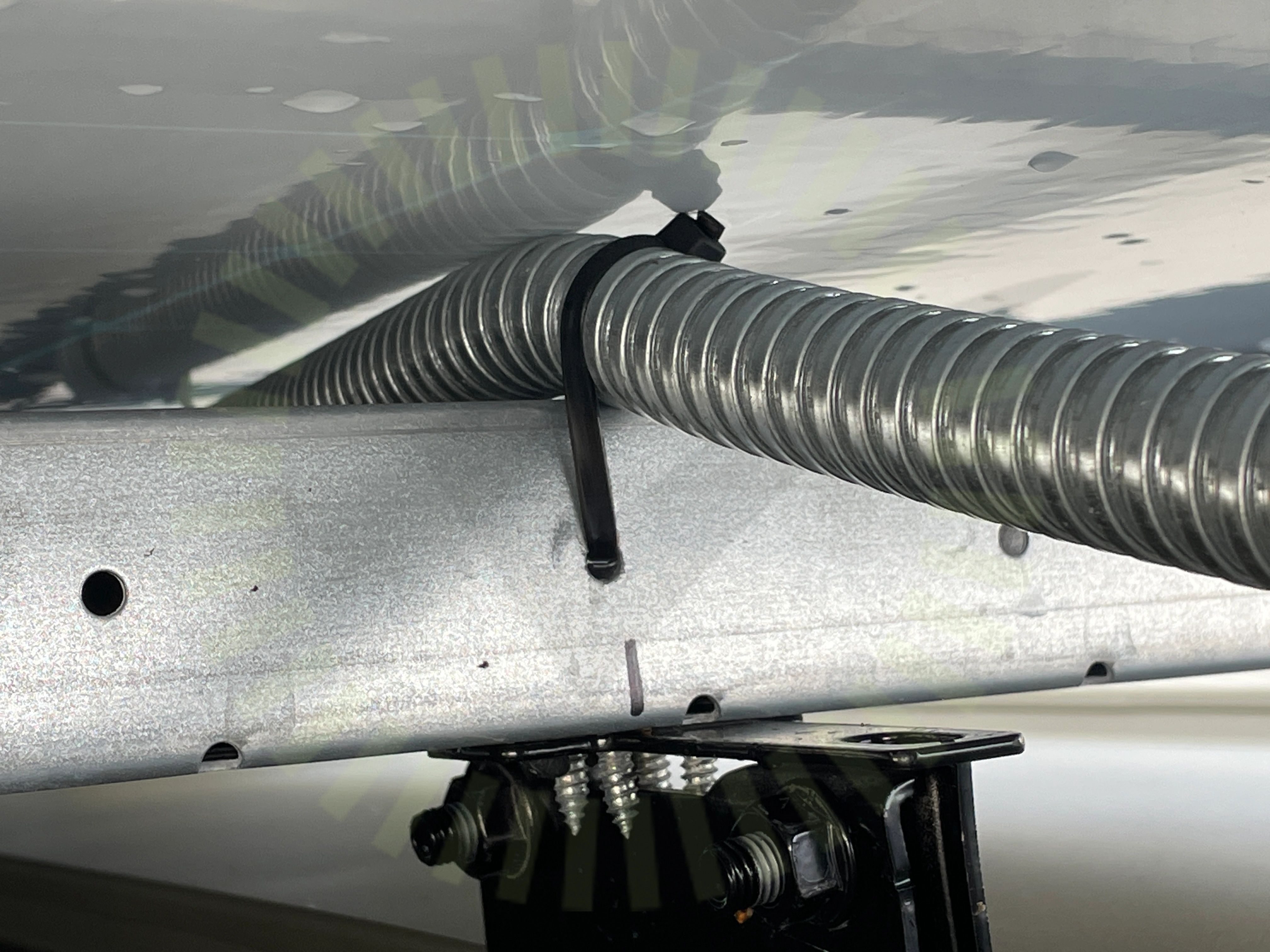

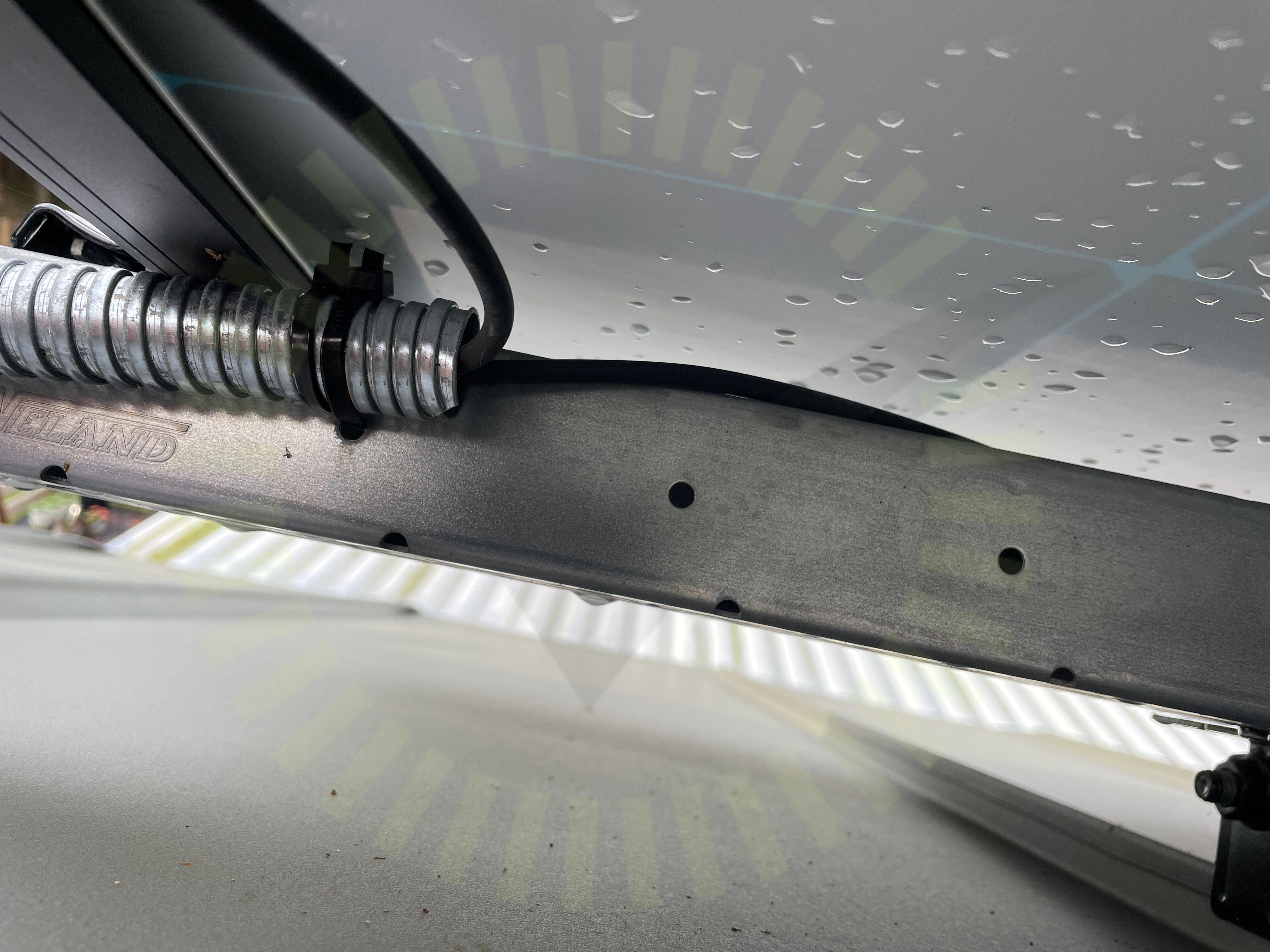

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

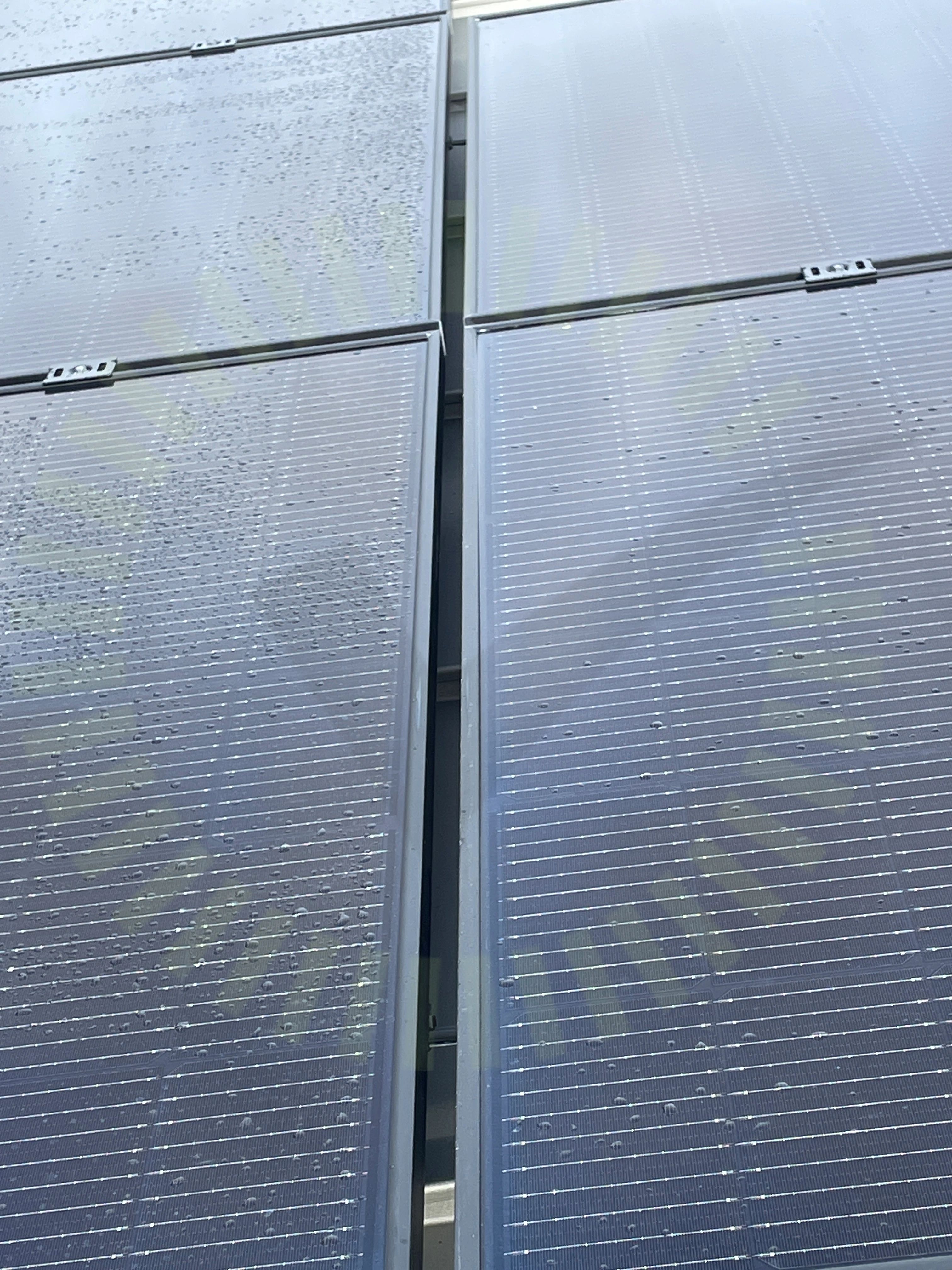

Strängförläggning

2.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

15/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Weland Stål: Falsfäste

Anmärkningar

10/19

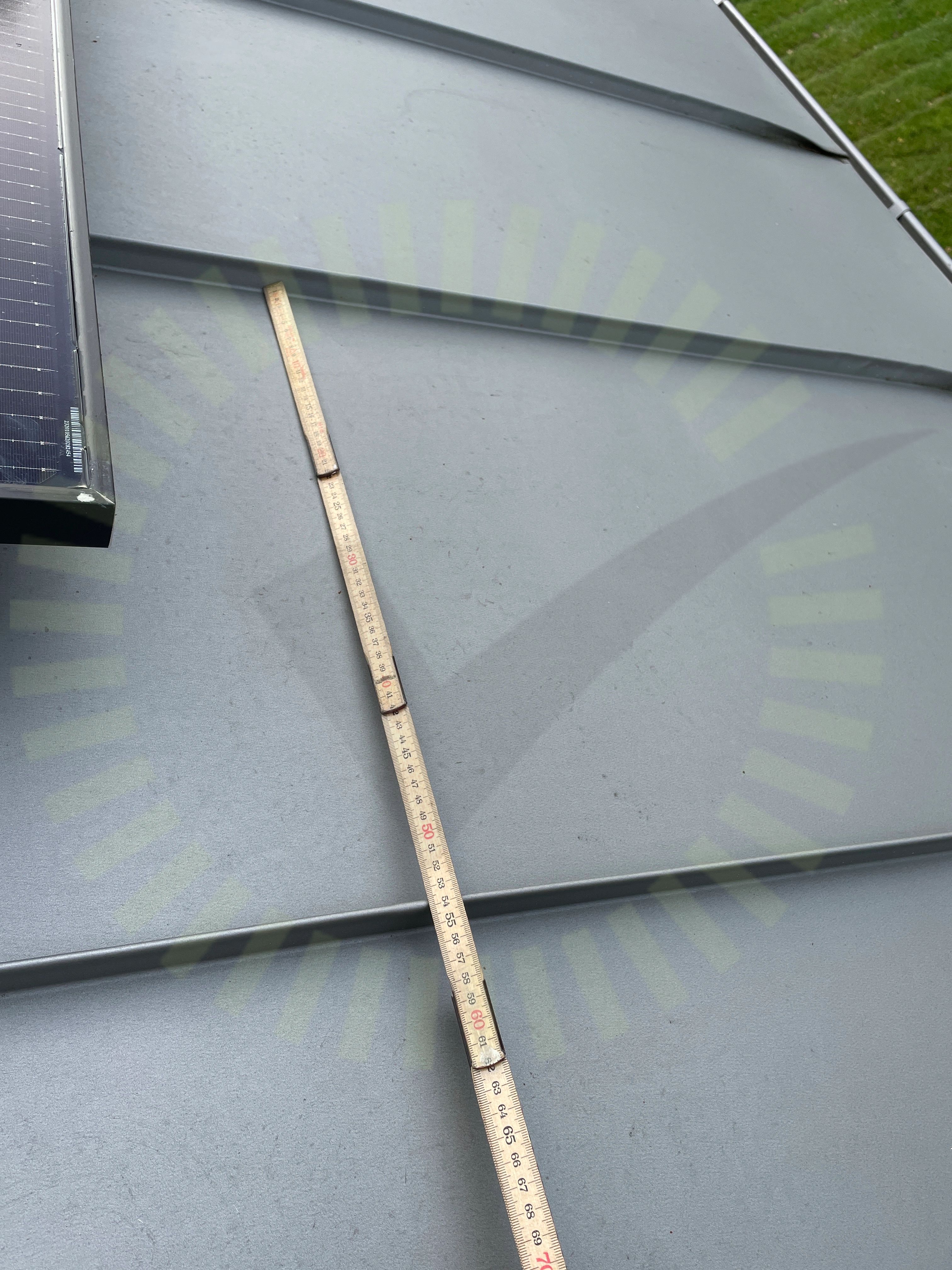

Falsfästenas CC

3.1 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Fästen sitter på varje fals.

MA5101 Sid 1 (1) | Version 4 - 221219
Kabeldragning mellan takytor

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd och kan påverkas av snö och is.

SS 436 40 00 (712.522.101)

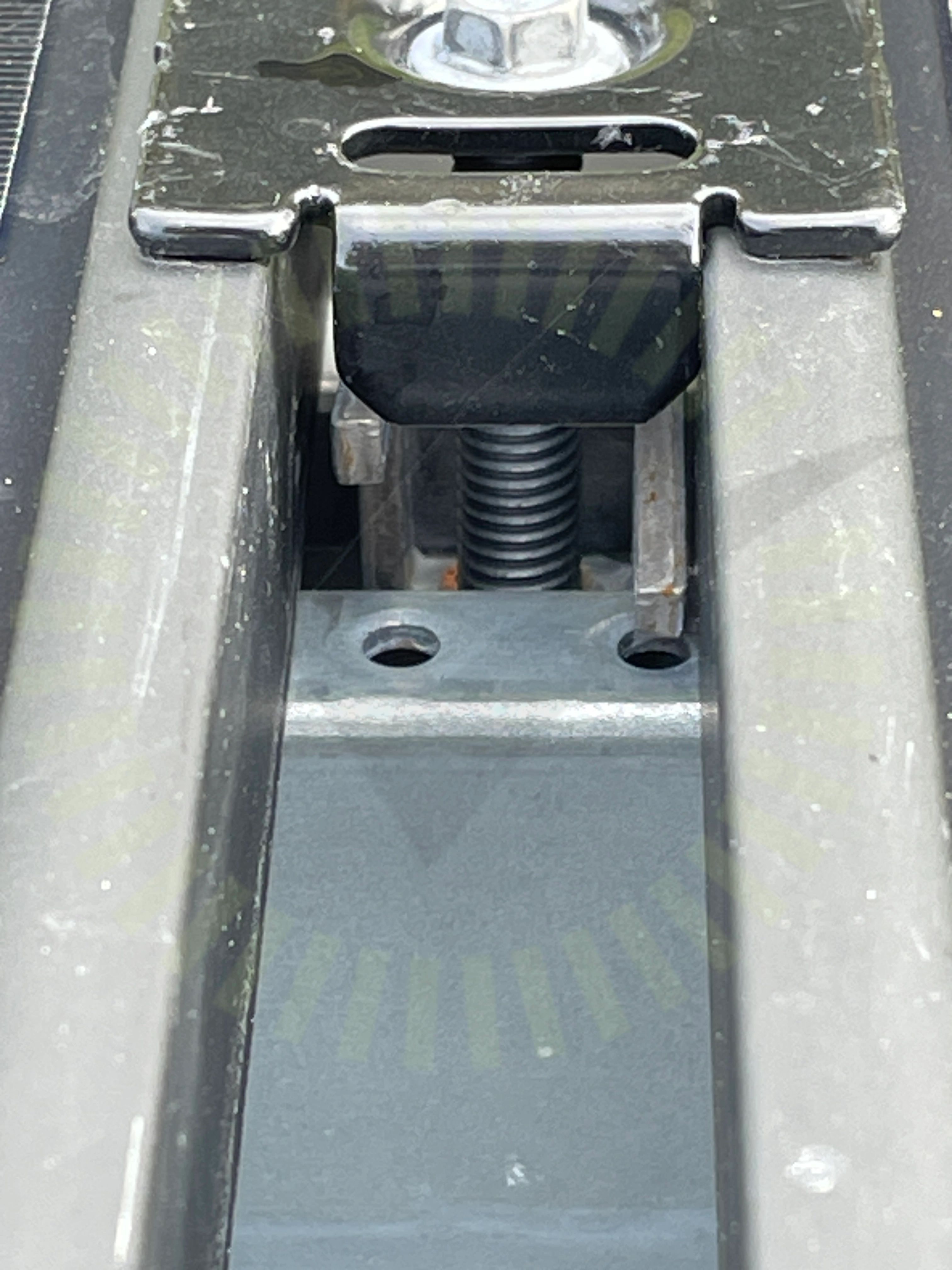

Klämmor rätt förläggning

3.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

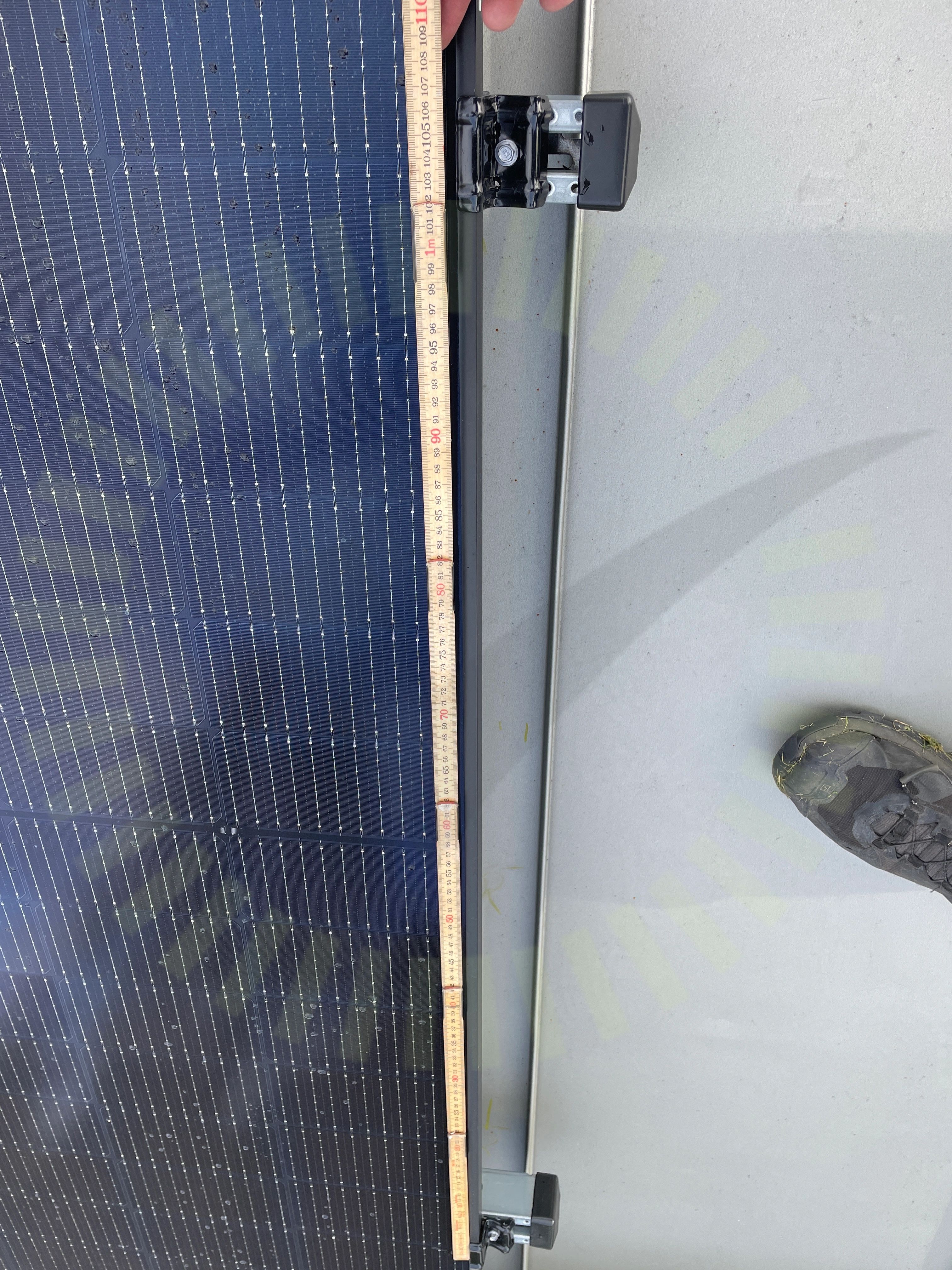

Skenors avstånd till varandra

3.5 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

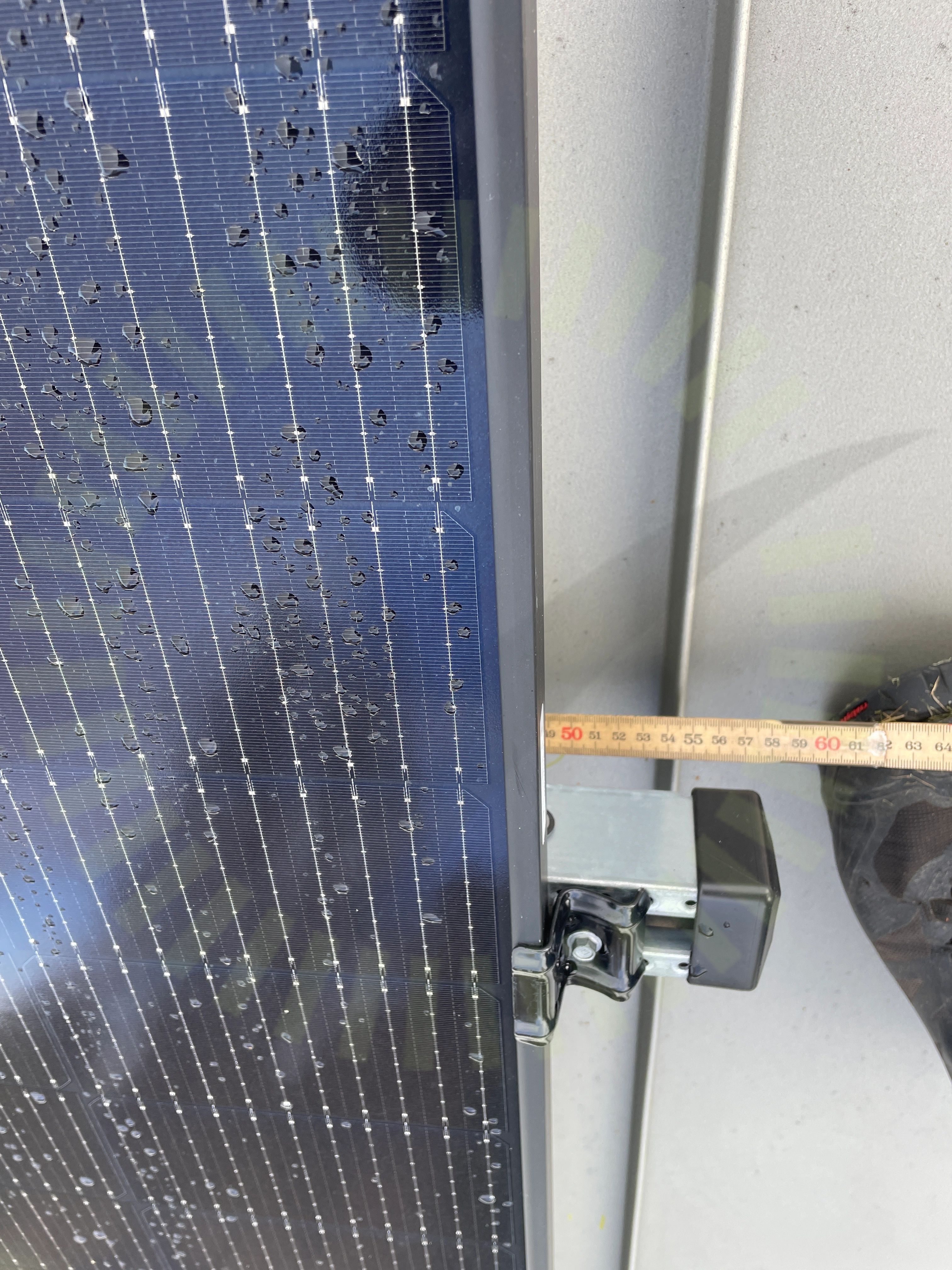

Skenornas överhäng

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
DC kabel förläggning

3.9 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant. Risk för att infästning och tak blir strömförande om ledarisolering skadas.

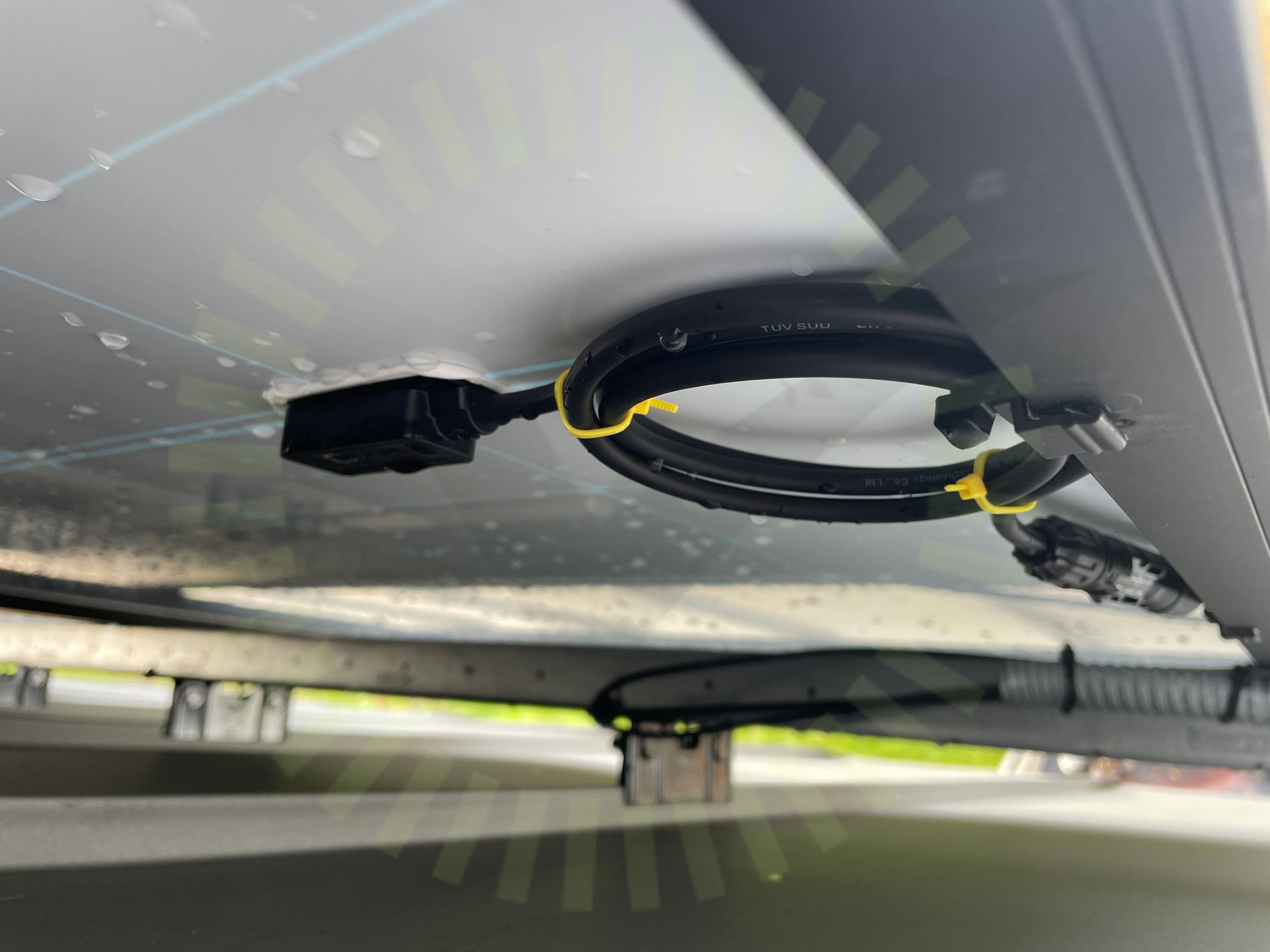

Väderbeständigt material

3.10 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att hänga ner mot yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

9/19
FalsinfästningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkadorSkenornas infästningSkenskarvarÄndklämmor skena

Undercentral

Anmärkningar

1/7
PEN-ledare

4.1 PEN-ledare

Inte godkänd

TN-S finns i befintlig undercentral. Anslutning har skett som TN-C i befintlig jordfelsbrytare. Återgång till TN-C ej tillåtet.

SS 436 40 00 (543.4.3)

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

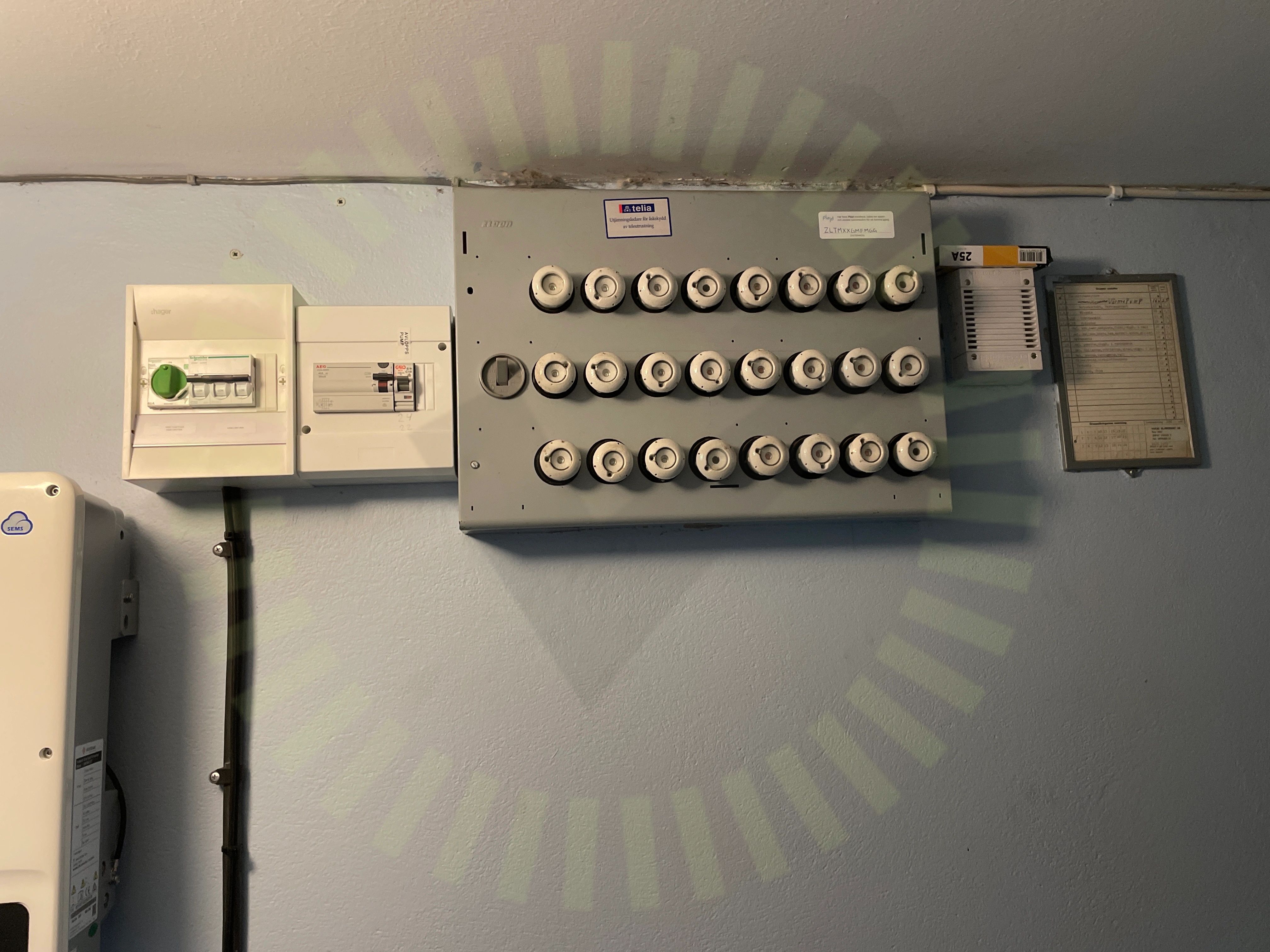

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

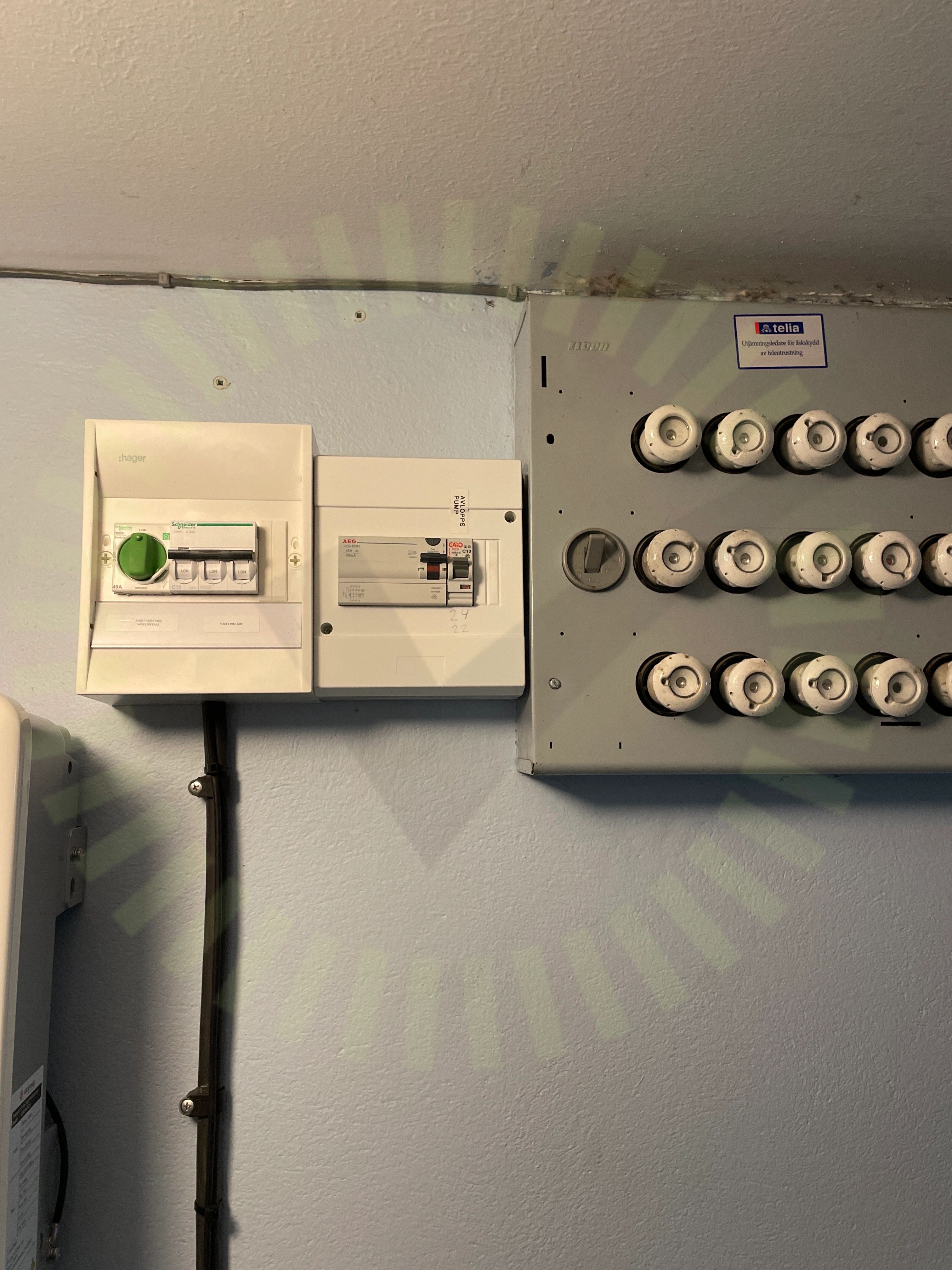

Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

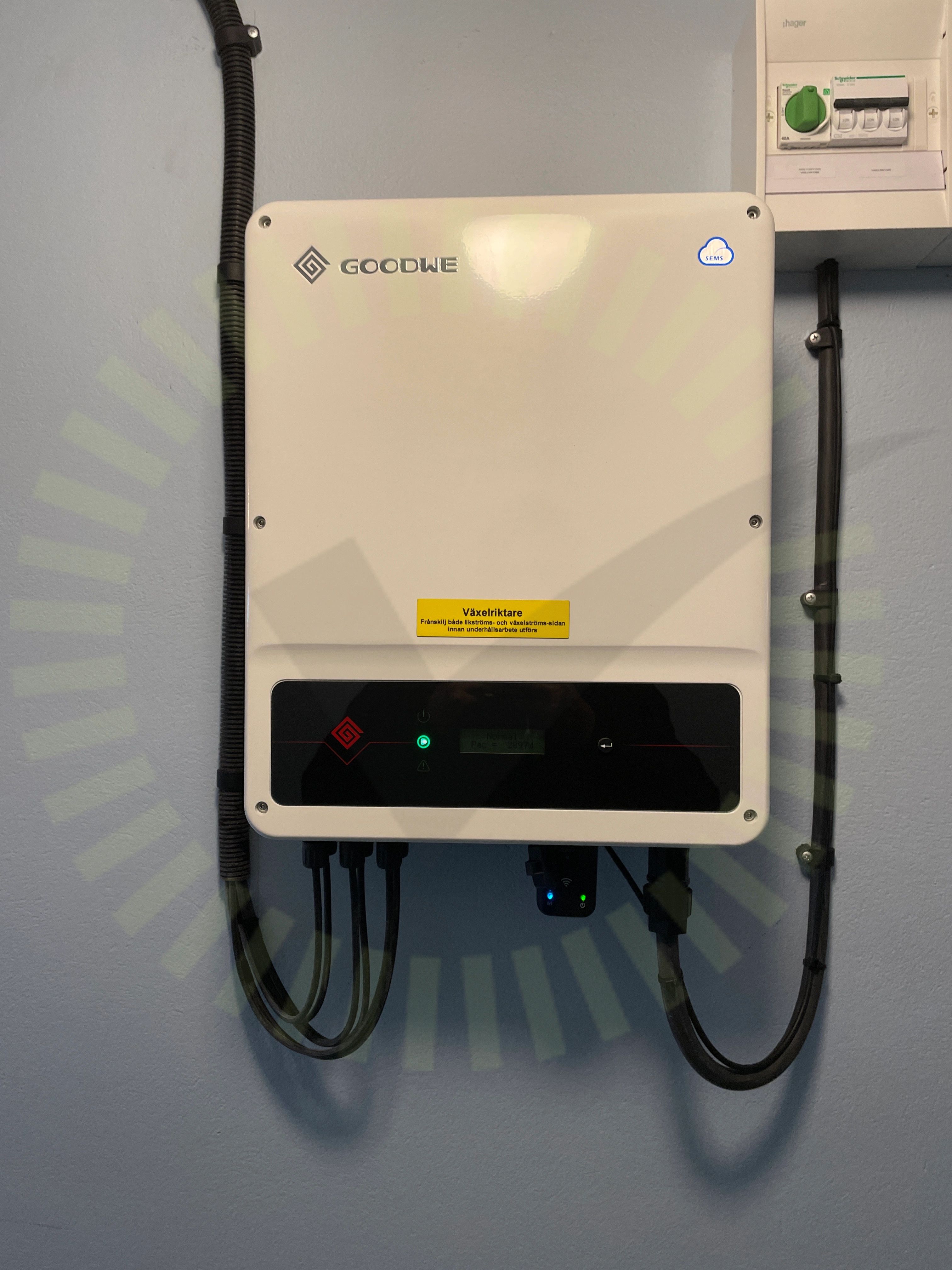

Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/36

6.1 Dubbel matning

Inte godkänd

Huvudledning till garage och stall ca 40meter bort kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera.

Jordning av chassi

6.2 Jordning av chassi

Inte godkänd

Skyddsjord ska vara gul/grön.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

Godkända kontrollpunkter

33/36
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
