1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
26 maj 2025
Ort
Karlskrona, Blekinge län
88% godkända13% ej godkända
Om installationen
PanelerHyundai: HiE-S(xxx)VG
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
1/3Strängschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Anmärkningar
1/15
2.1 Fastsäkring av produkt
Inte godkändAlla batteripack är inte fastsäkrade, krav vid väggmontering.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73
Godkända kontrollpunkter
14/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7

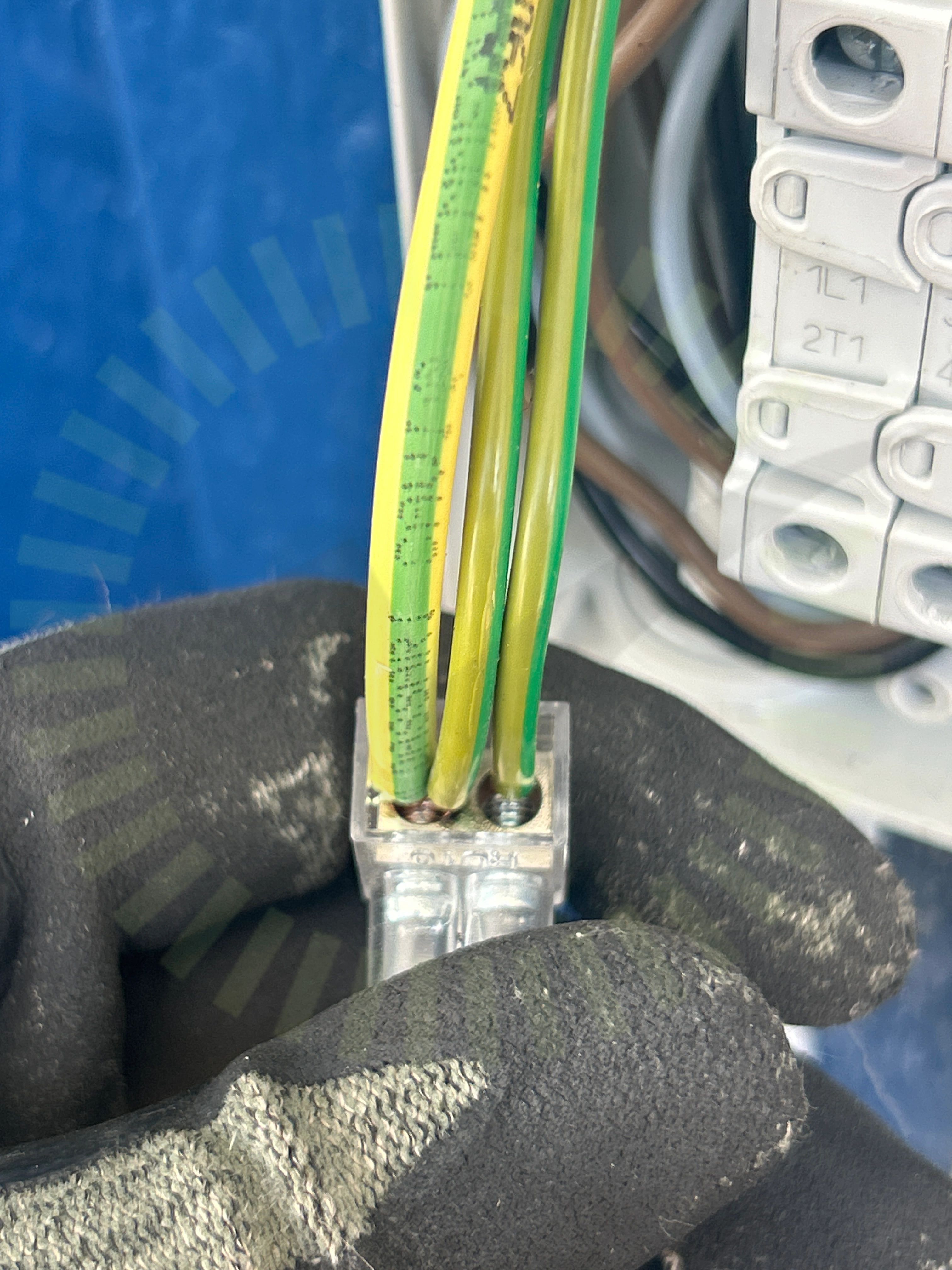

4.1 Anslutningar i brytare
Inte godkändFlerledare och enkelledare är anslutna tillsammans, flerledaren är inte lämpligt fastsäkrad.
Godkända kontrollpunkter
6/7EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Hyundai: HiE-S(xxx)VG
Anmärkningar
2/15

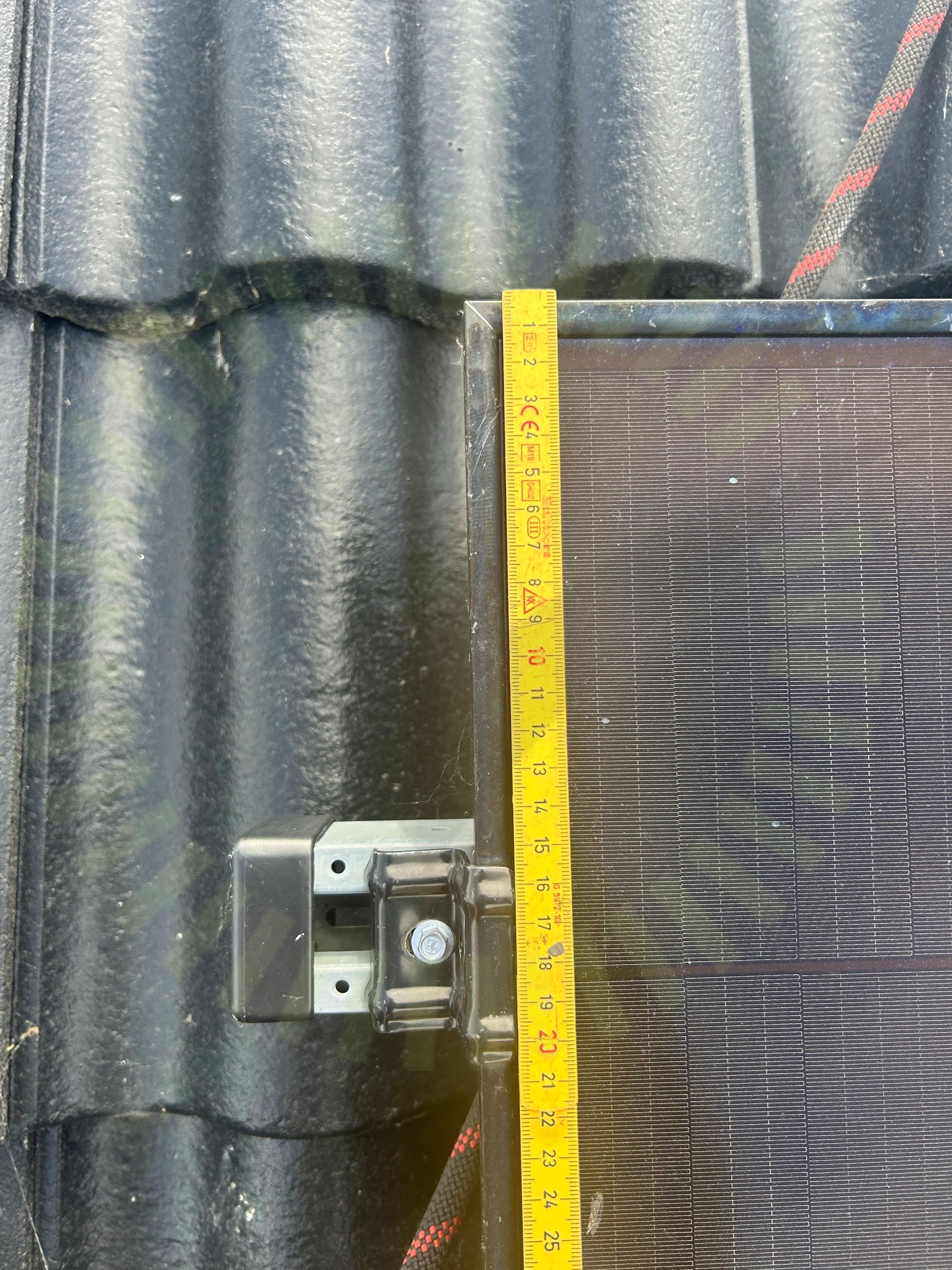

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21

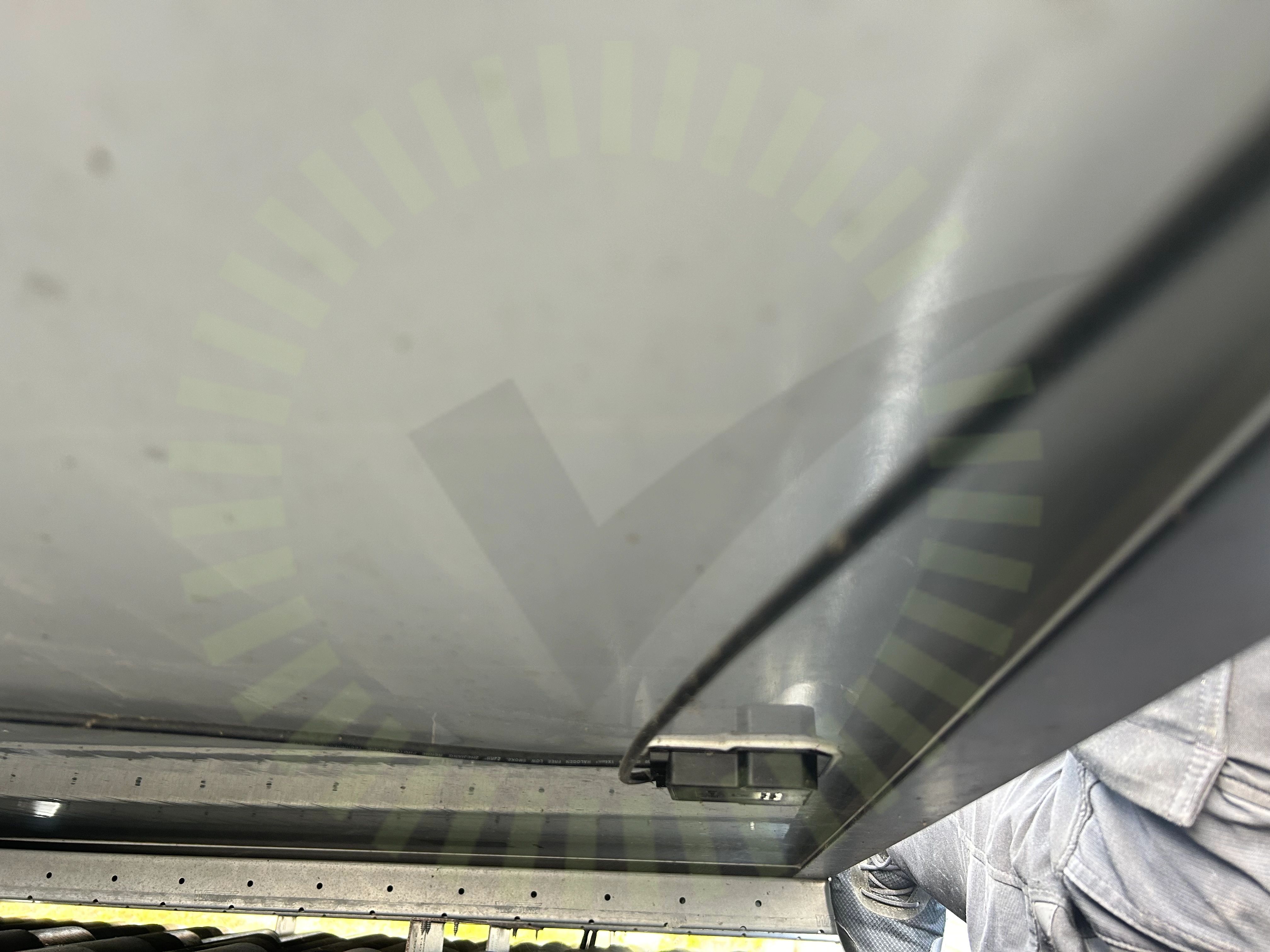

5.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/15Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
3/15Förbindelse av kontakterKontaktdonSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/22

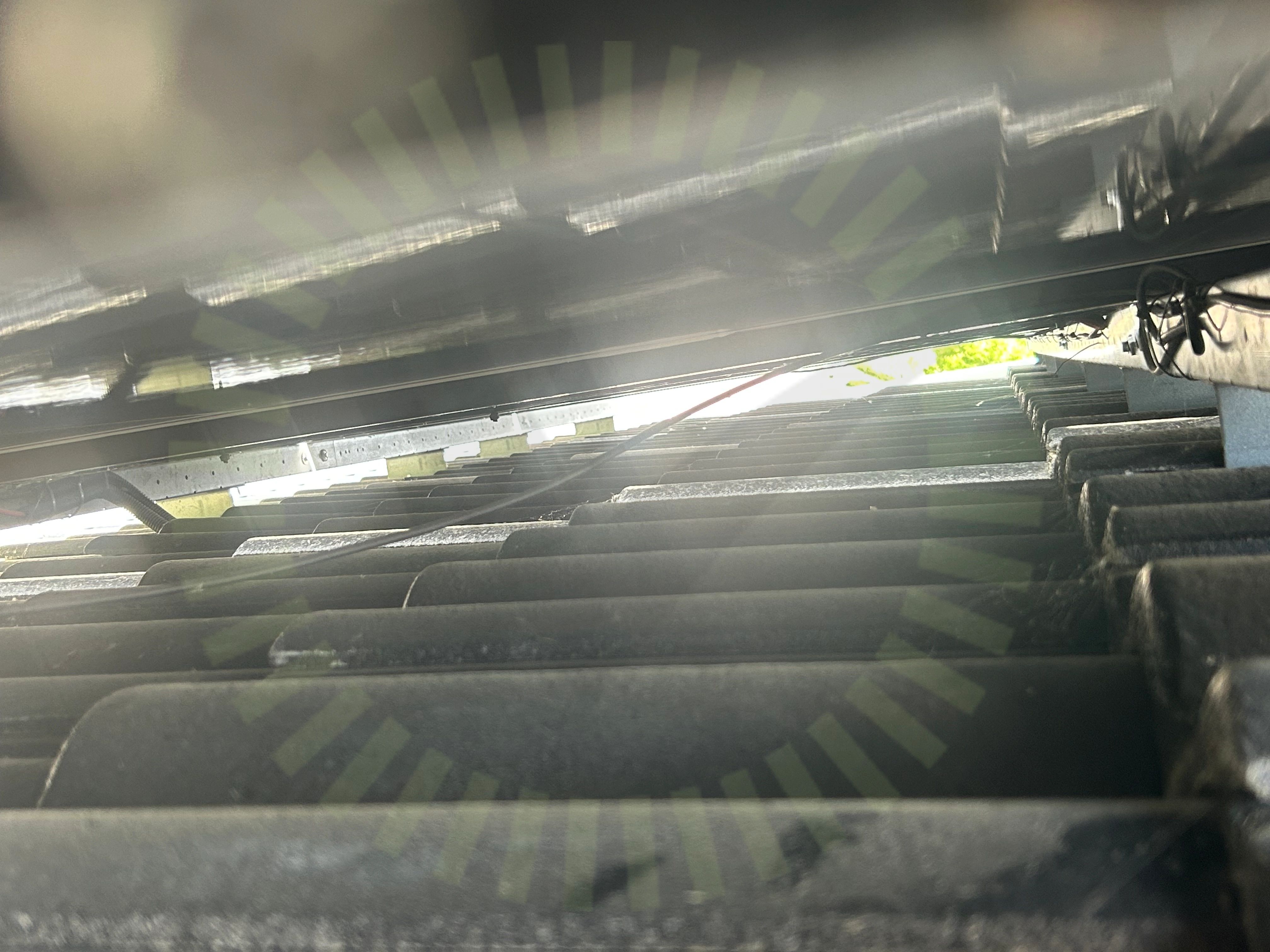

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

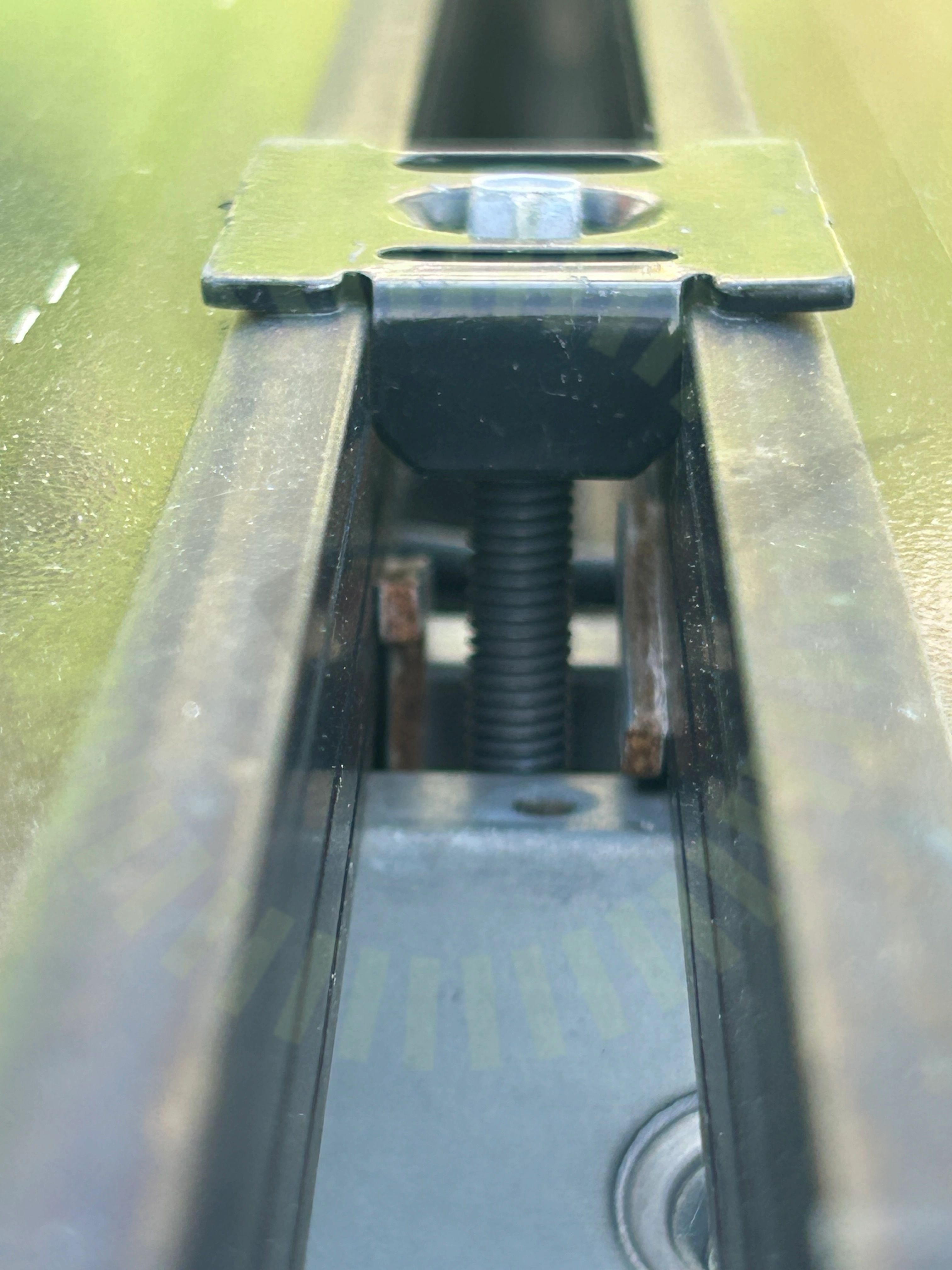

6.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 5 - 231109
6.3 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5102 Sid 1 (1) | Version 3 - 221101

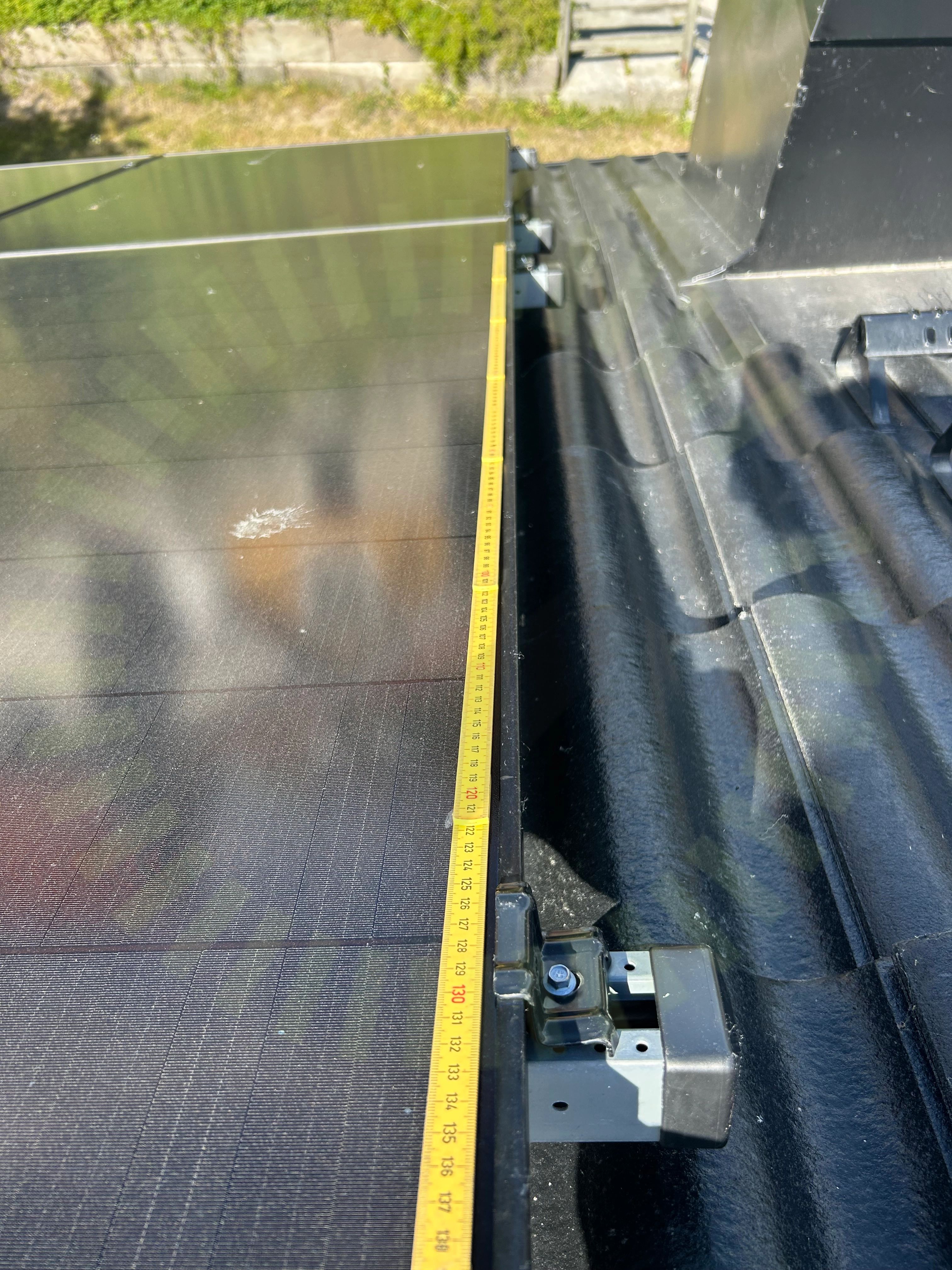

6.4 Skenors avstånd till varandra
Inte godkändAvståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
Snö- och vindlastberäkning
6.5 Snö- och Vindlastberäkning
Inte godkändPaneldesignen på norrsidan stämmer inte överens med verkligheten, fler paneler monterade på taket än i beräkning.
Tillverkarens montageanvisningar

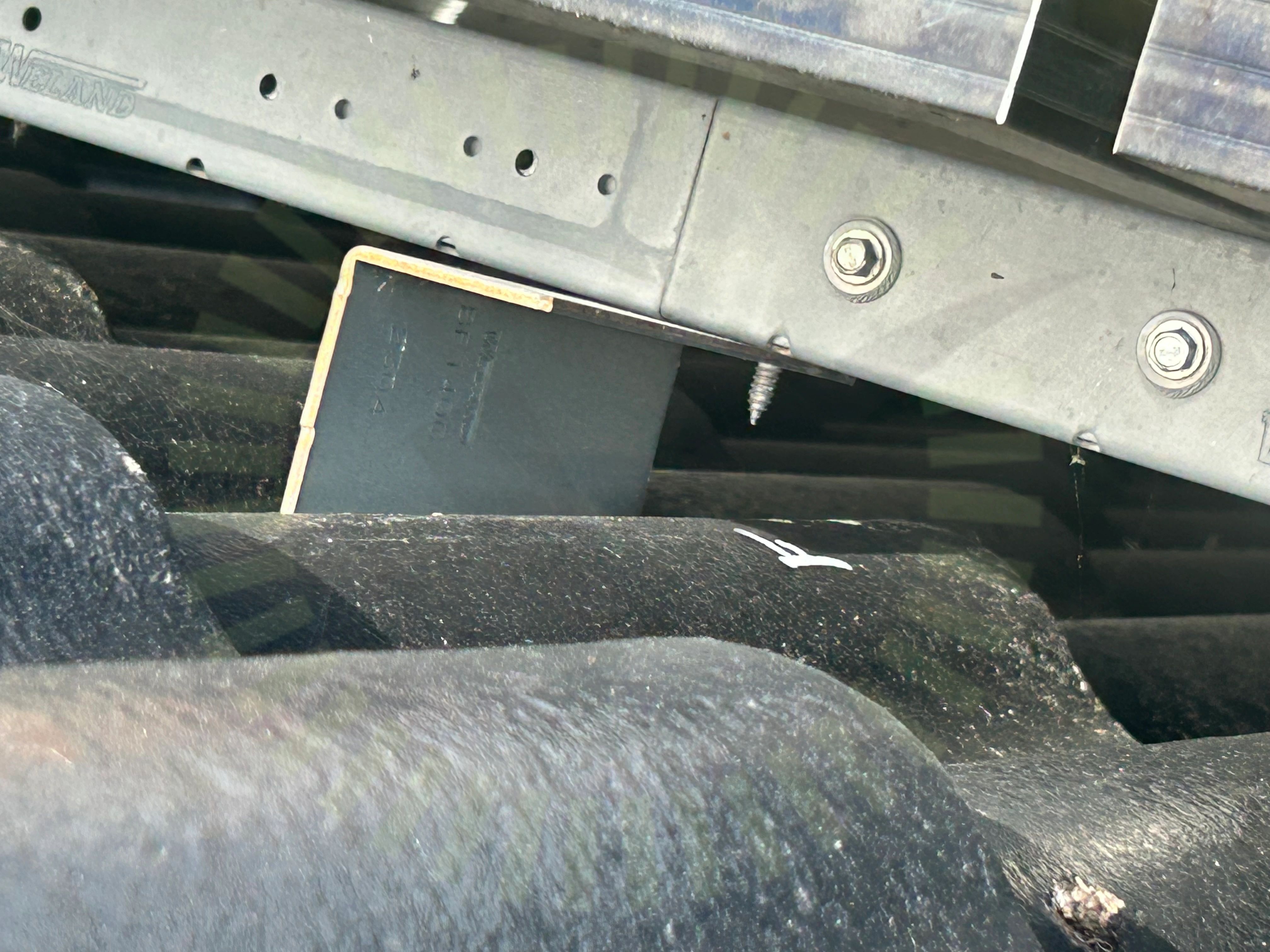

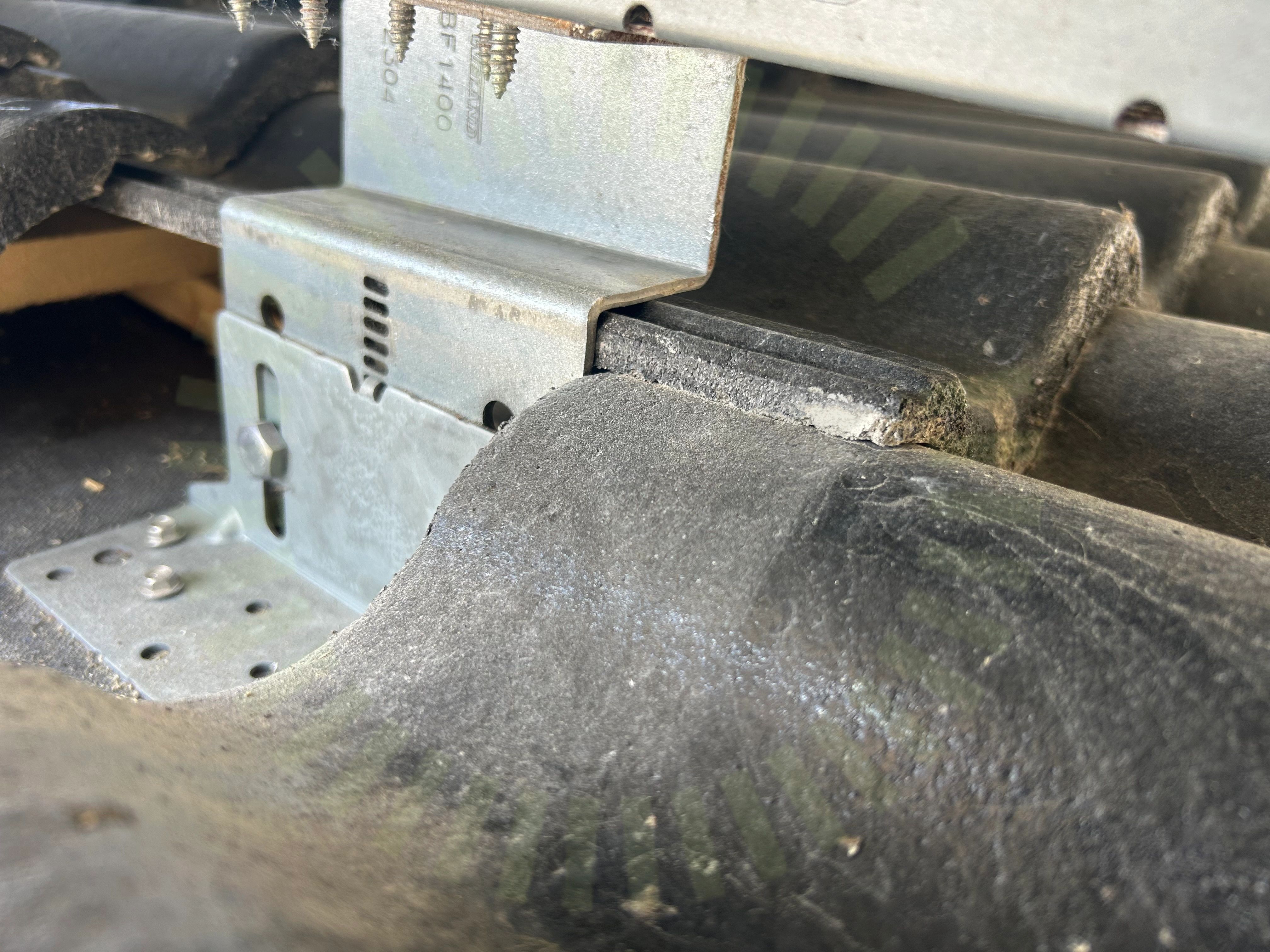

6.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
8.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/36
9.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
9.2 Kablagets böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
32/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/36DC Max SpänningDC Min Spänning
