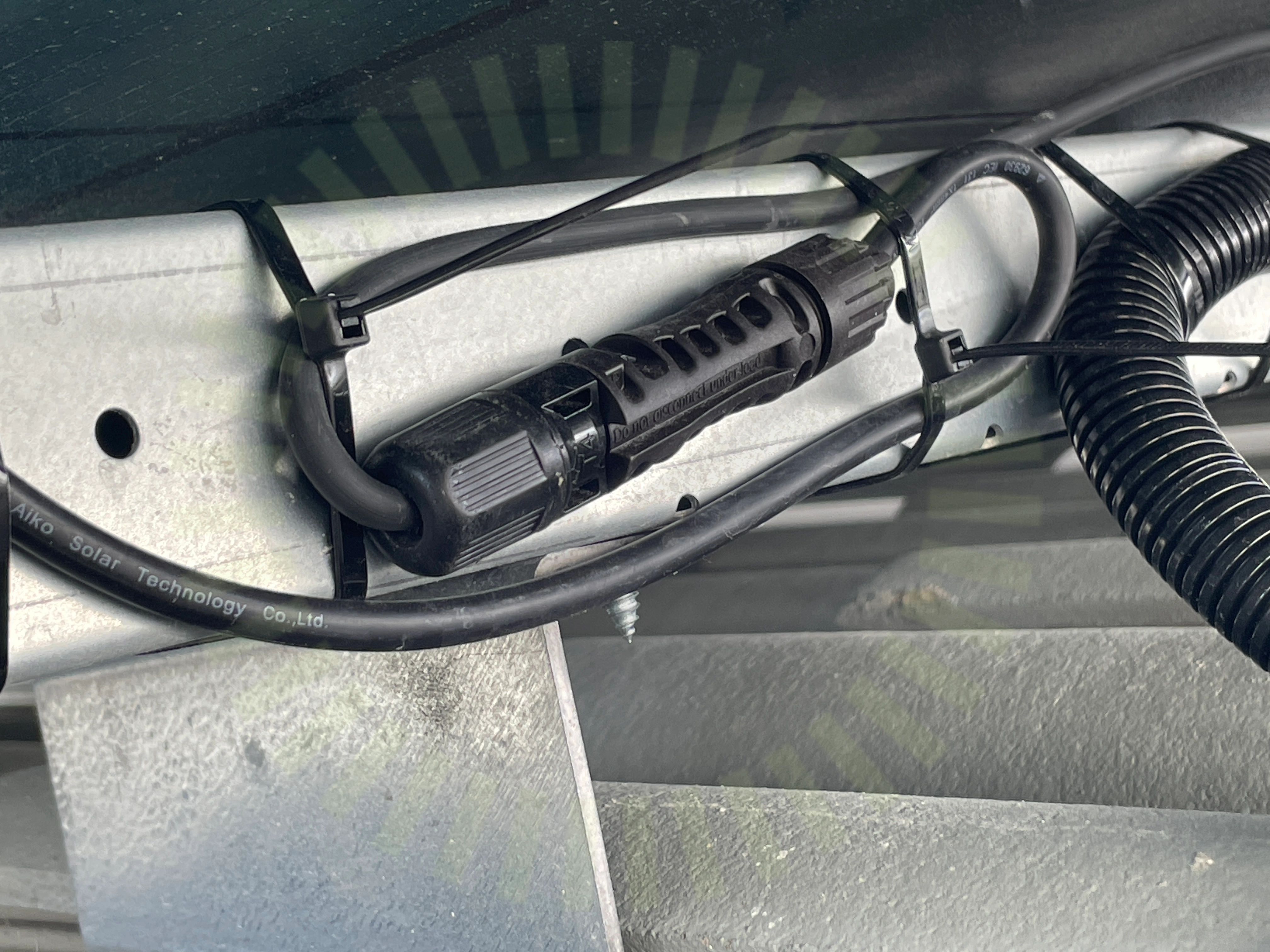

1.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Besiktningsrapport
7.5
Installation genom
Ecotech solutions
Datum
3 juli 2024
Ort
Tygelsjö, Skåne län
83% godkända17% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
Installerad av Ecotech solutions som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
AIKO: A-MAH54Db
Anmärkningar
4/16

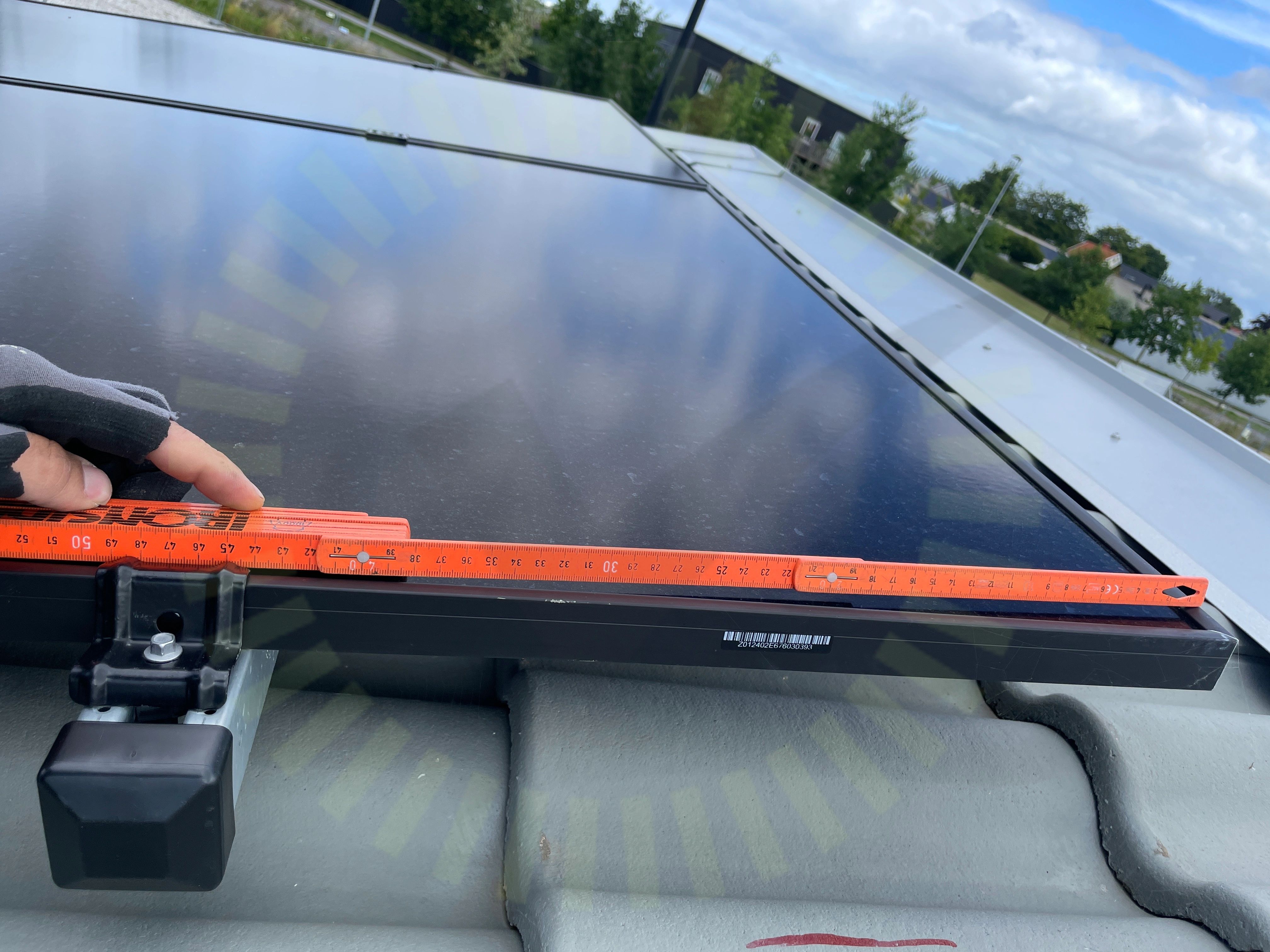

1.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 12-13

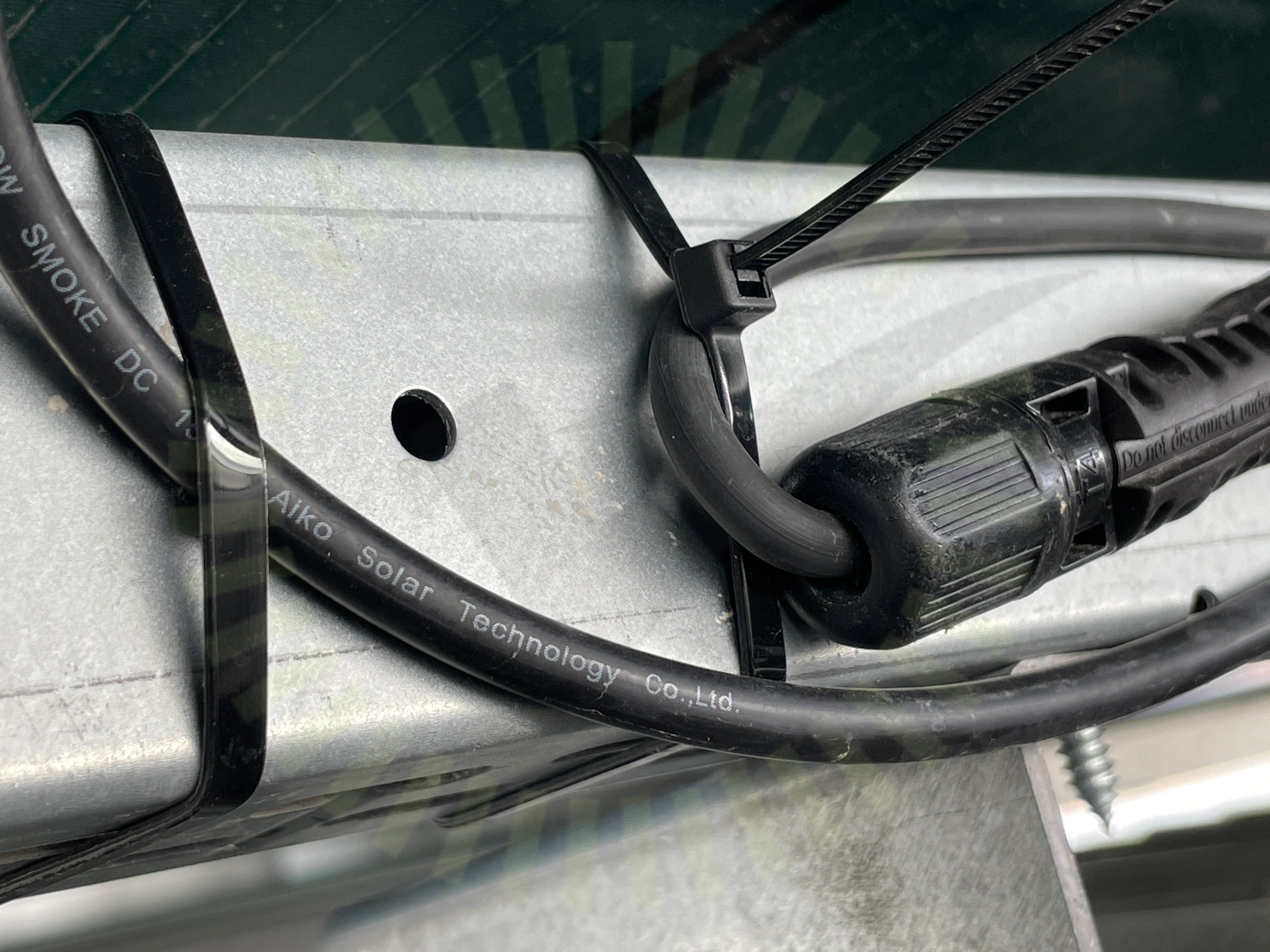

1.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 19

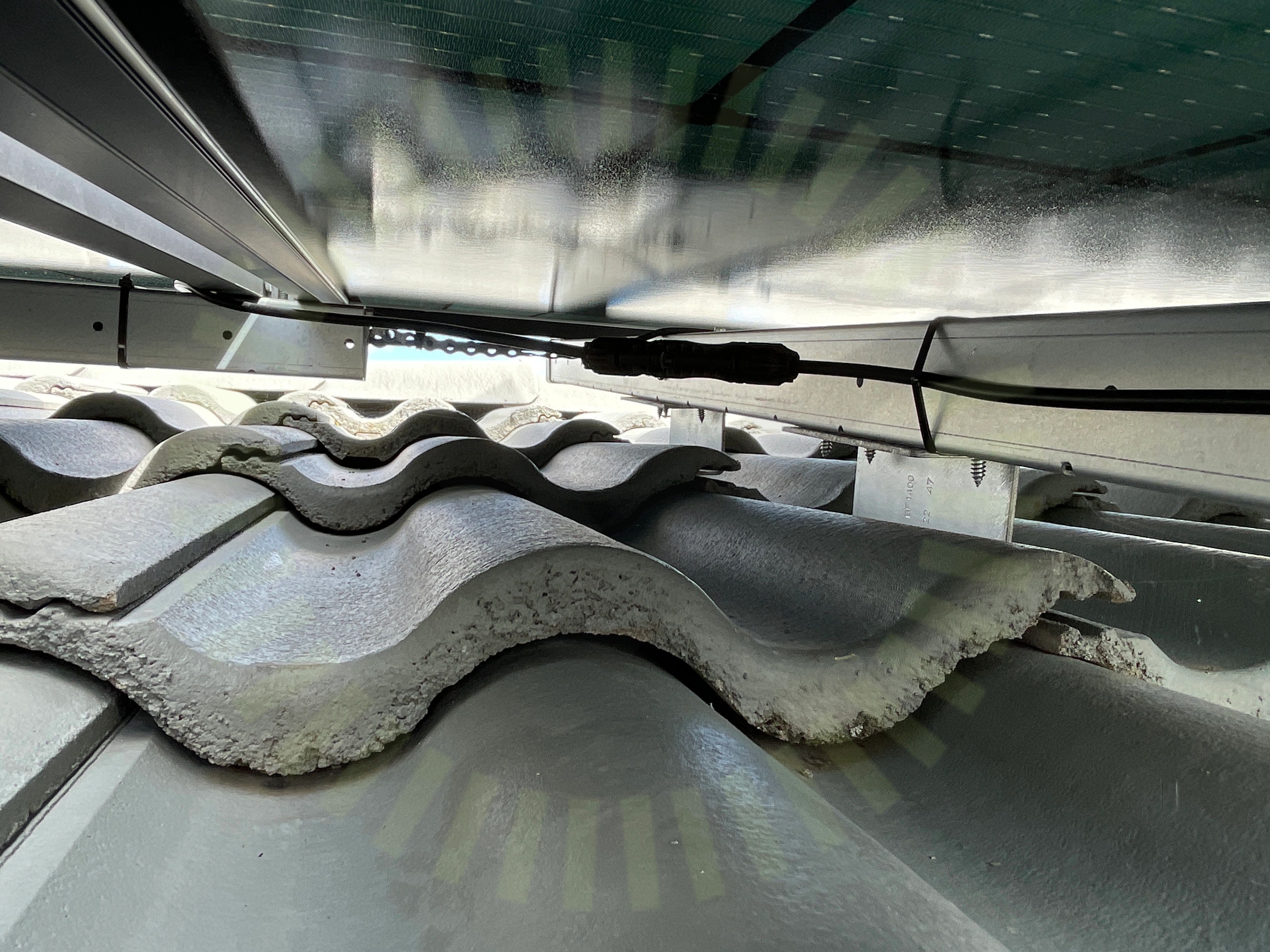

1.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/16Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Allmän
Anmärkningar
2/32.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
2.2 Strängschema
Inte godkändSträngschema saknas för projektet.
Godkända kontrollpunkter
1/3Avtal
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
SunGrow: SBR(XXX)
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT
Anmärkningar
4/40
5.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
5.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
5.3 Strängdesign
Inte godkändPaneler i olika lutning och väderstreck är kopplade i samma sträng.
5.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
36/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
10/22

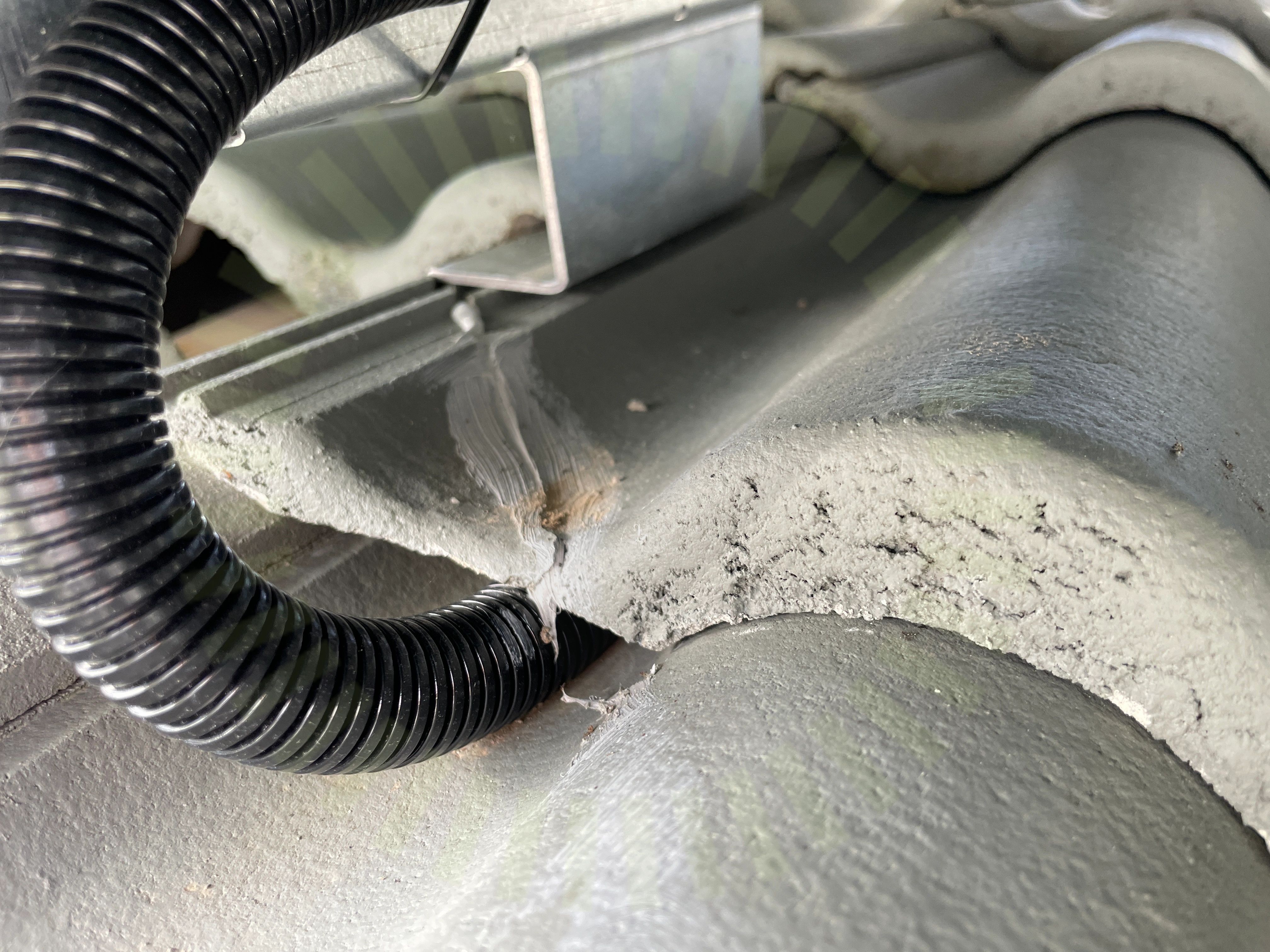

7.1 Skador
Inte godkändSkador noterade på takpanna.

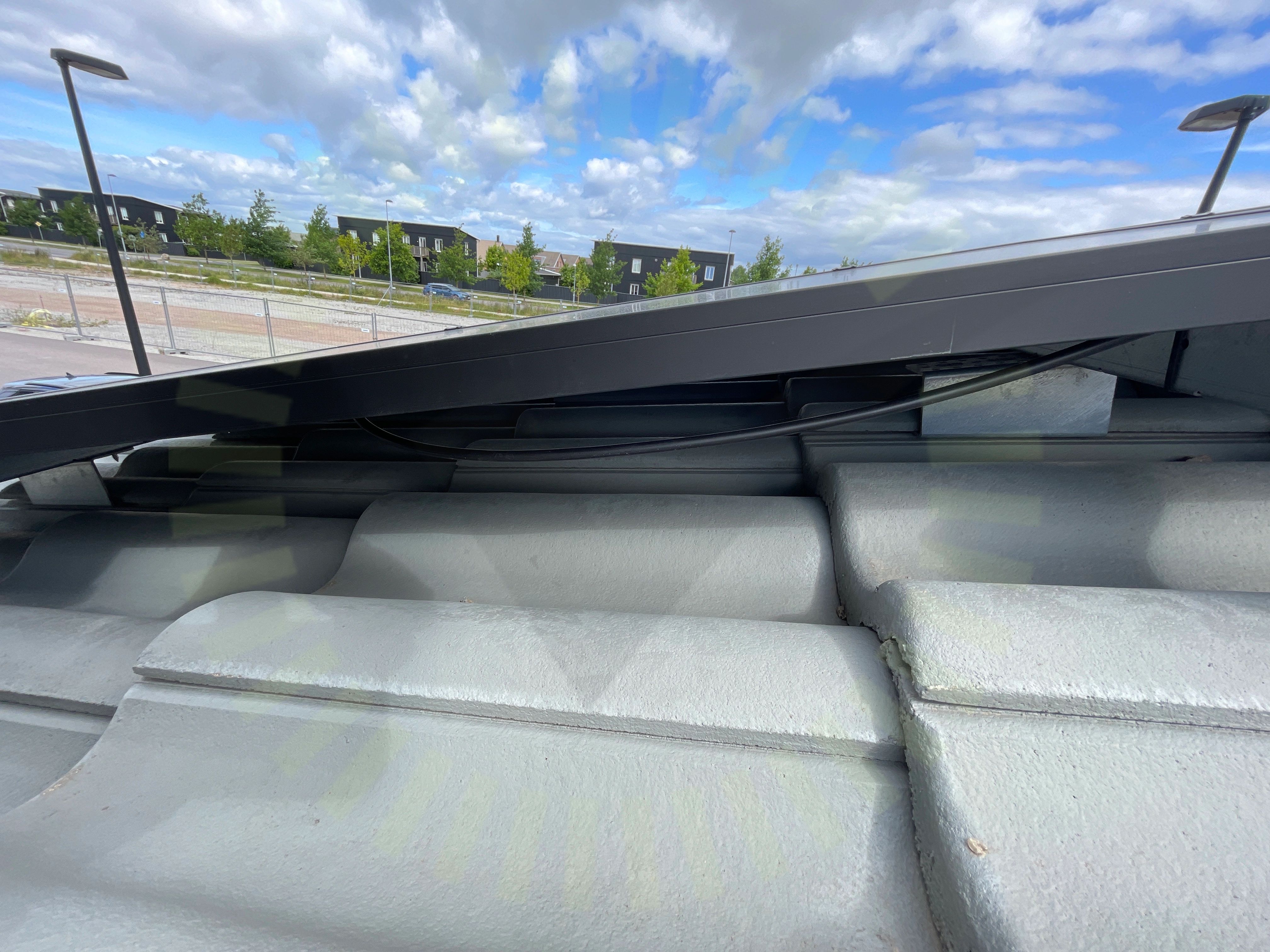

7.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

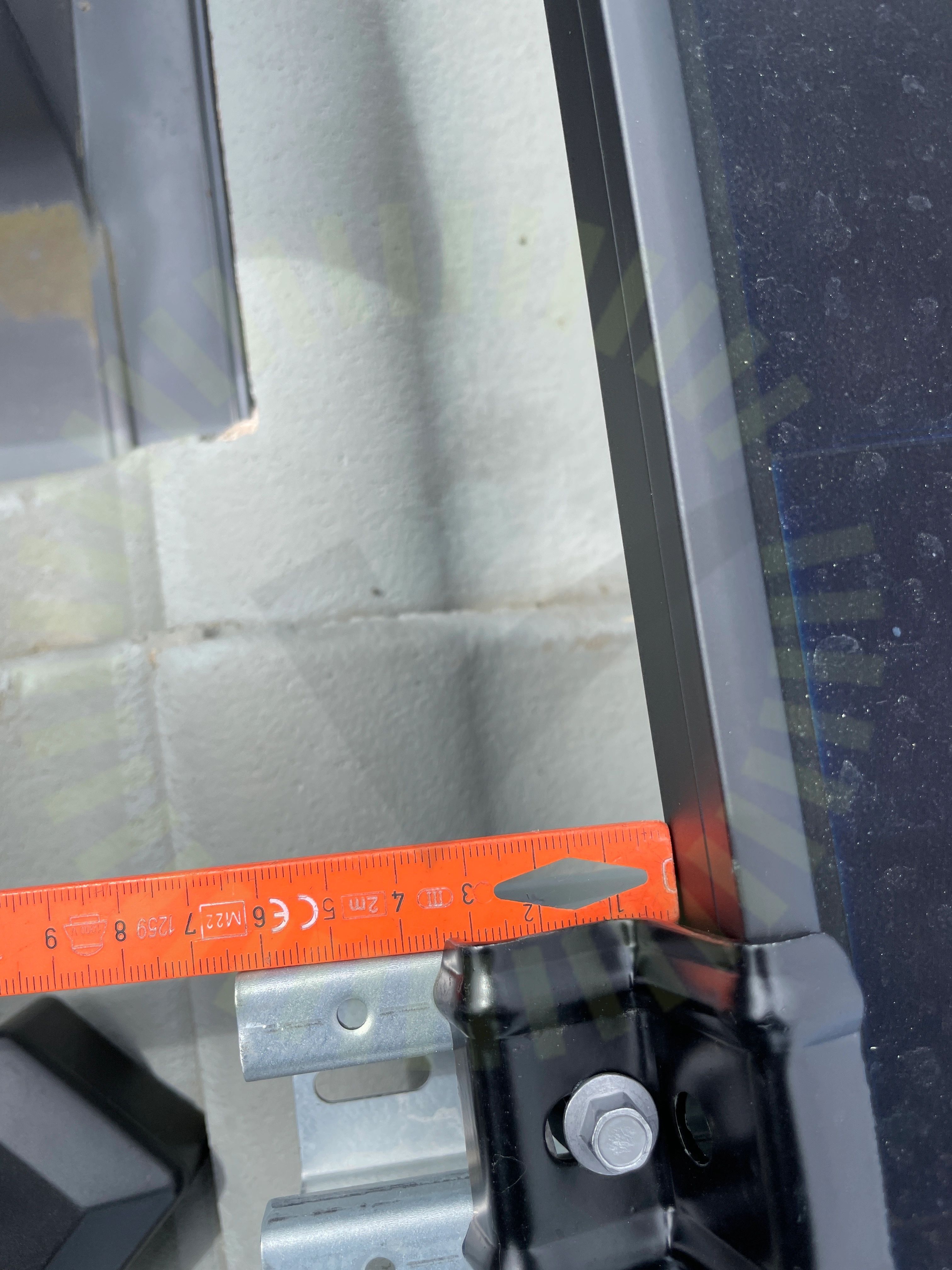

7.3 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
7.4 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5102 Sid 1 (1) | Version 3 - 221101
7.5 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
7.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
7.7 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
7.8 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

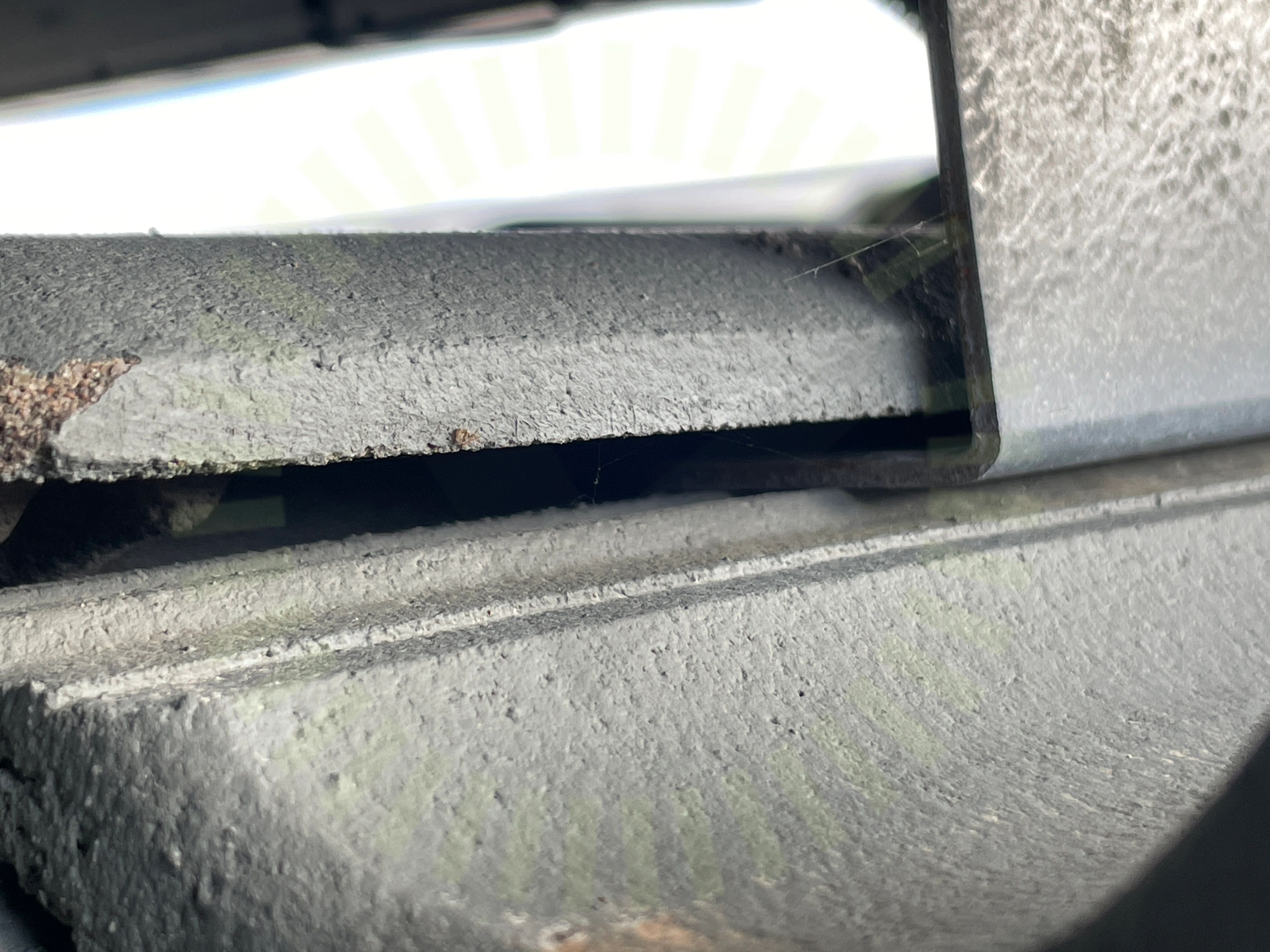

7.9 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna vid flertalet ställen.
MA5102 Sid 1 (1) | Version 3 - 221101
7.10 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
12/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt material
