Besiktningsrapport

9.9

Installation genom

PPAM Solkraft

Datum

20 januari 2023

Ort

Åby, Östergötlands län

Fästenas storlek

Avstånd panna

96% godkända4% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano

MontagesystemChiko: Tile Roof System

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Chiko: Tile Roof System

Anmärkningar

1/18

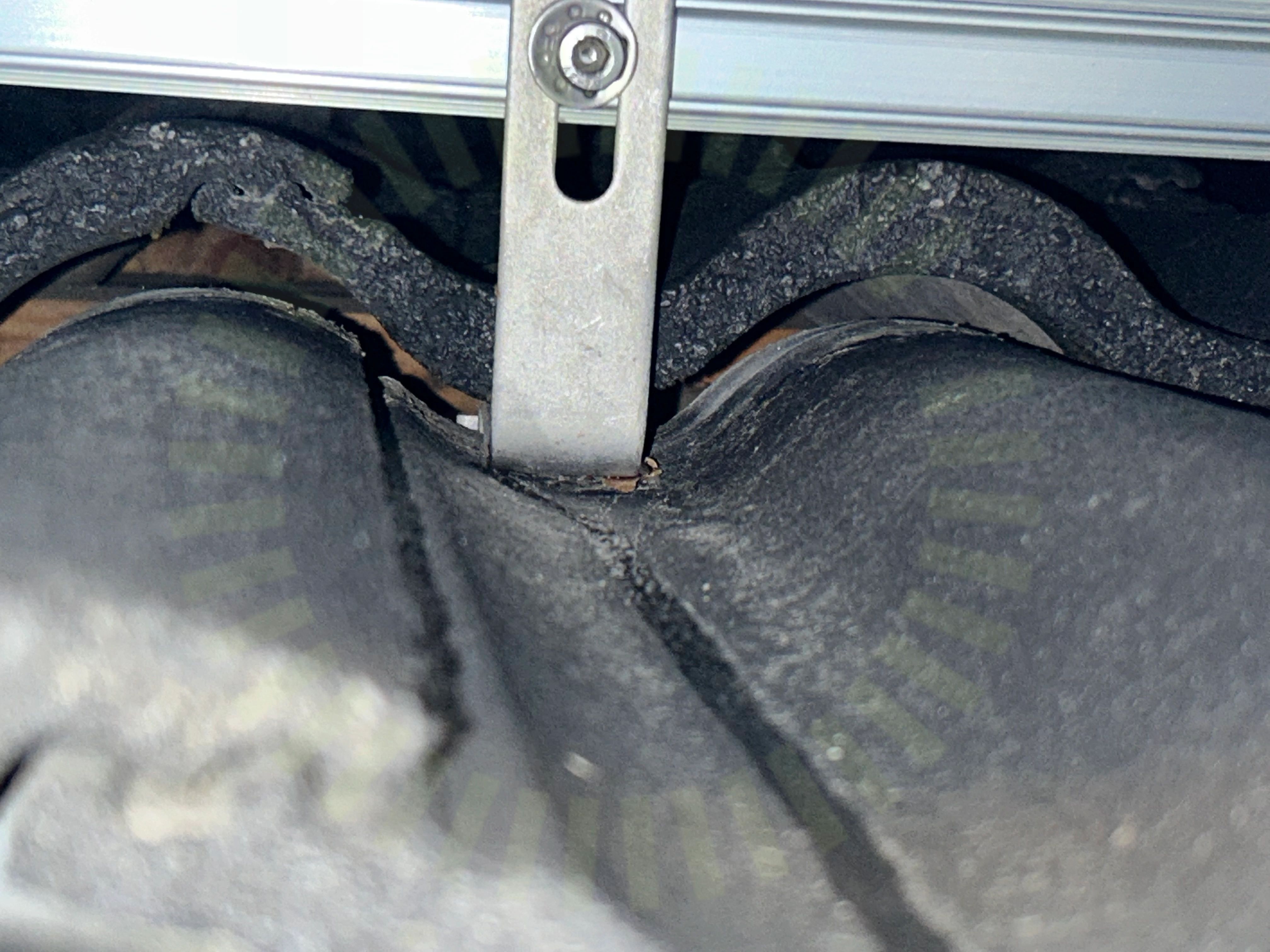

1.1 Avstånd panna

Rekommendation

Krok ligger diktan mot underliggande panna.

Godkända kontrollpunkter

15/18

Främmande materialInfästning CC måttInfästning TakstolKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/18

Infästning RåspontSkenskarv

PPAM: Onyxium Nano

Anmärkningar

1/12

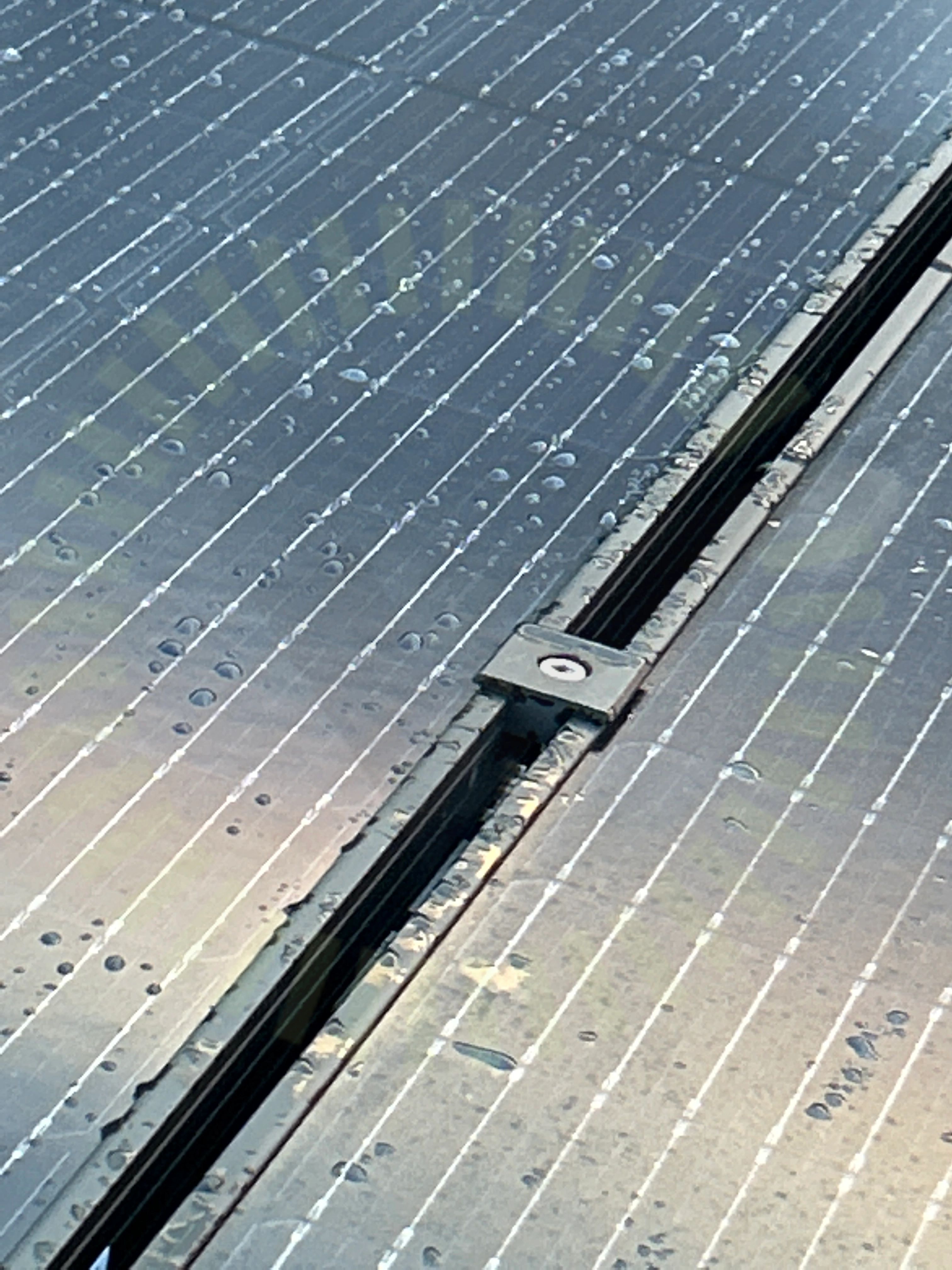

2.1 Fästenas storlek

Inte godkänd

Fästena som har använts uppfyller inte paneltillverkarens krav. Skall vara minst 5cm klämyta på panelramen.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/12

DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

1/29

3.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

28/29

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInformering av solcellerInfästning bakplattaKabelLedare fastspändaMärkningNärliggande materialSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVinkel
