Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Sesol

Datum

6 september 2023

Ort

Veberöd, Skåne län
Kopplingslåda
AC Böjradie
PEN-ledare
84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HABB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi: LR5-54HABB

Anmärkningar

3/17
Mellanrum

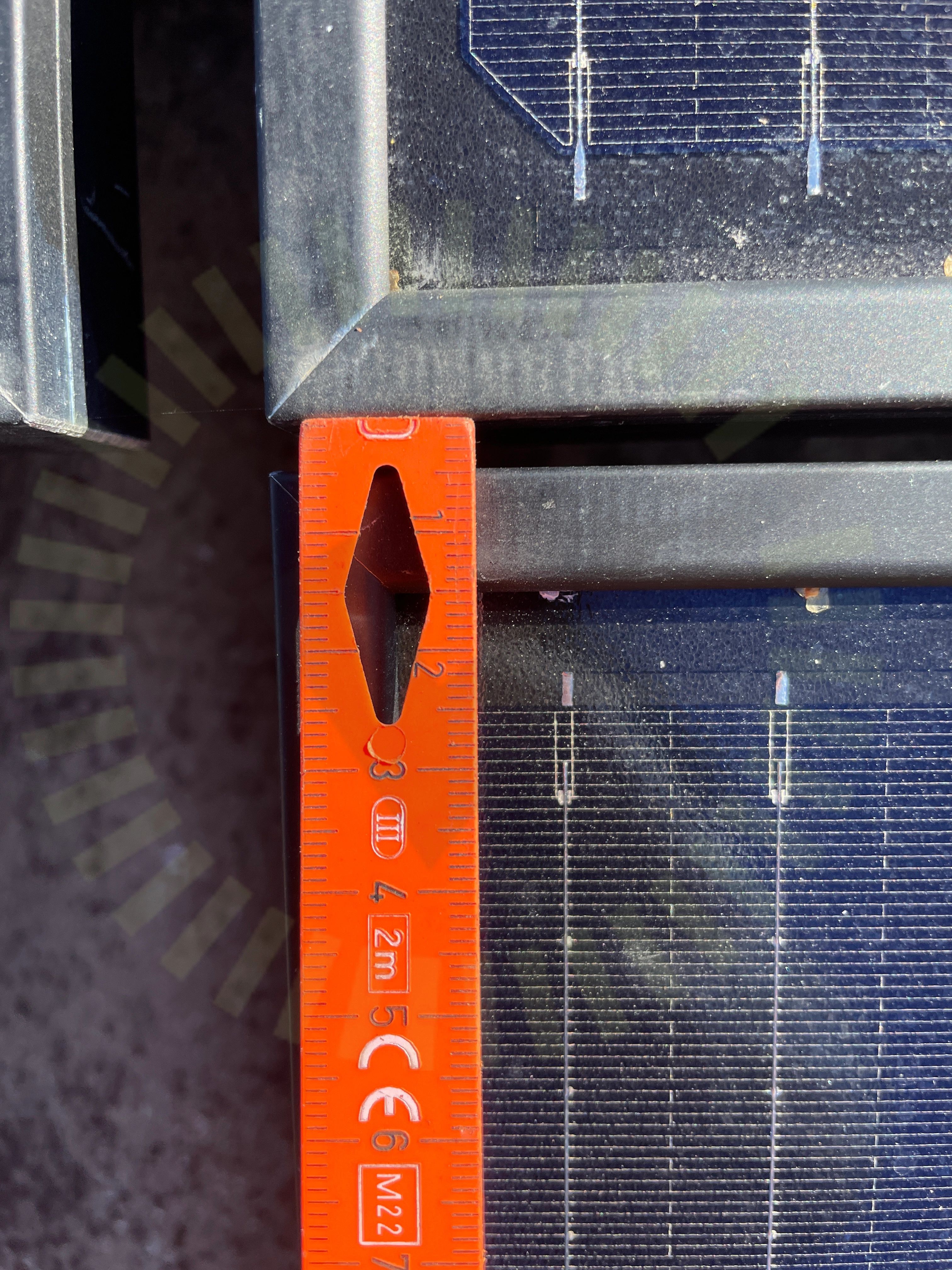

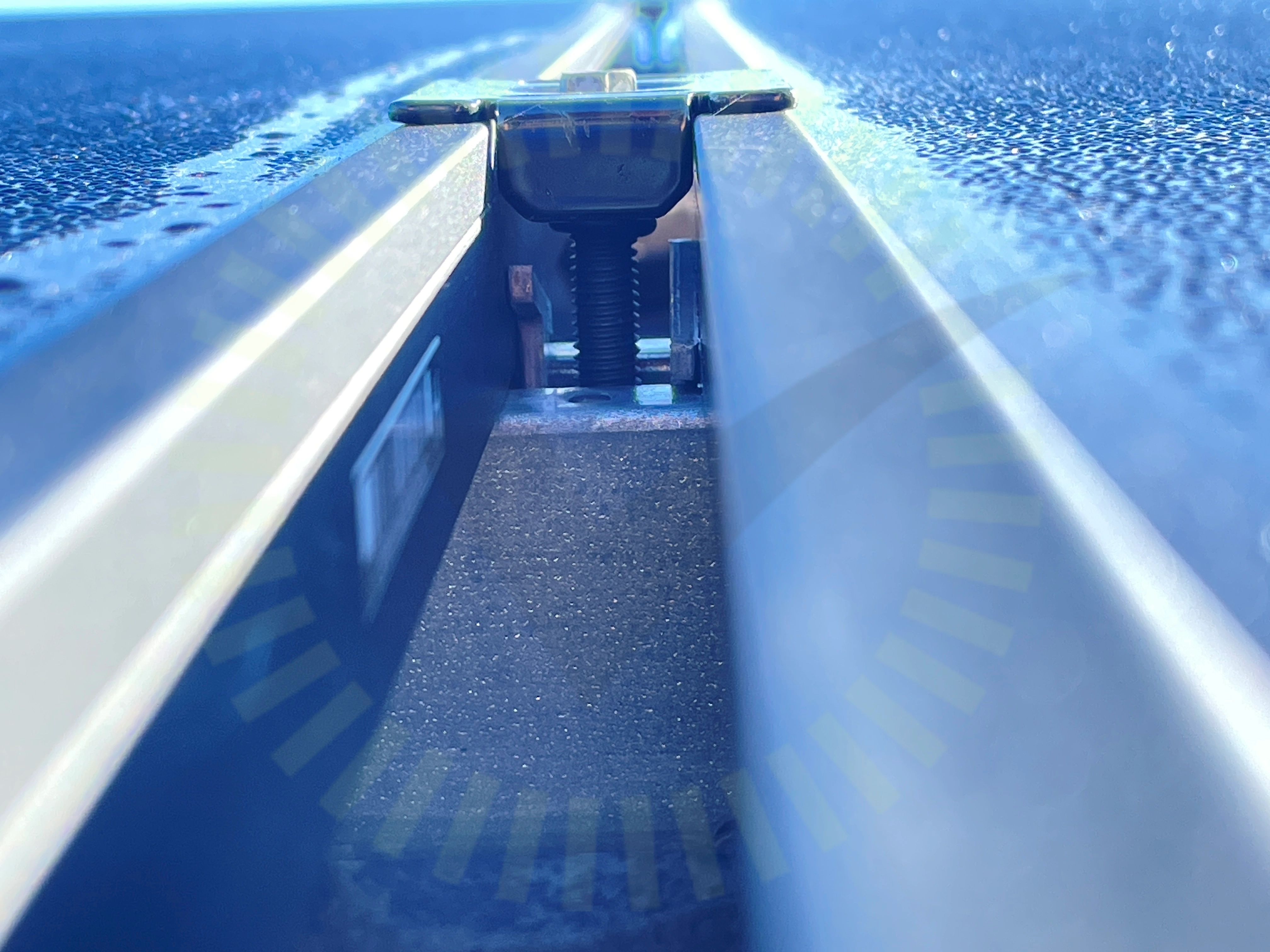

2.1 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt mellanrum, samtliga panelfält.

Installation Manual for LONGi Solar PV Modules, V17, Sida 10
Panelkablagets böjradie

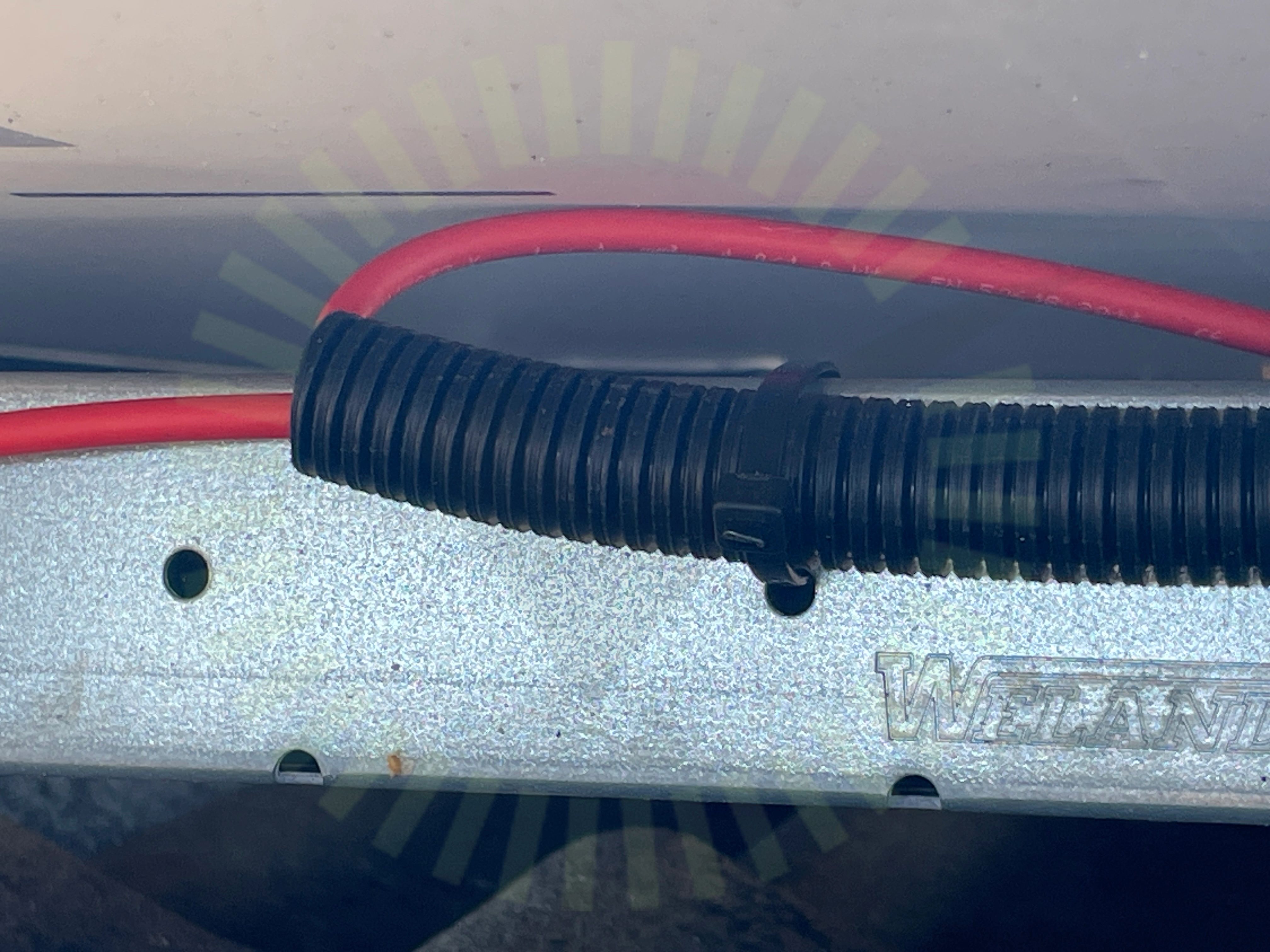

2.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V17, Sida 17
Kopplingslåda

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan på flertalet ställen under samtliga panelfält.

Godkända kontrollpunkter

14/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

9/25
Kabeldragning mellan takytor

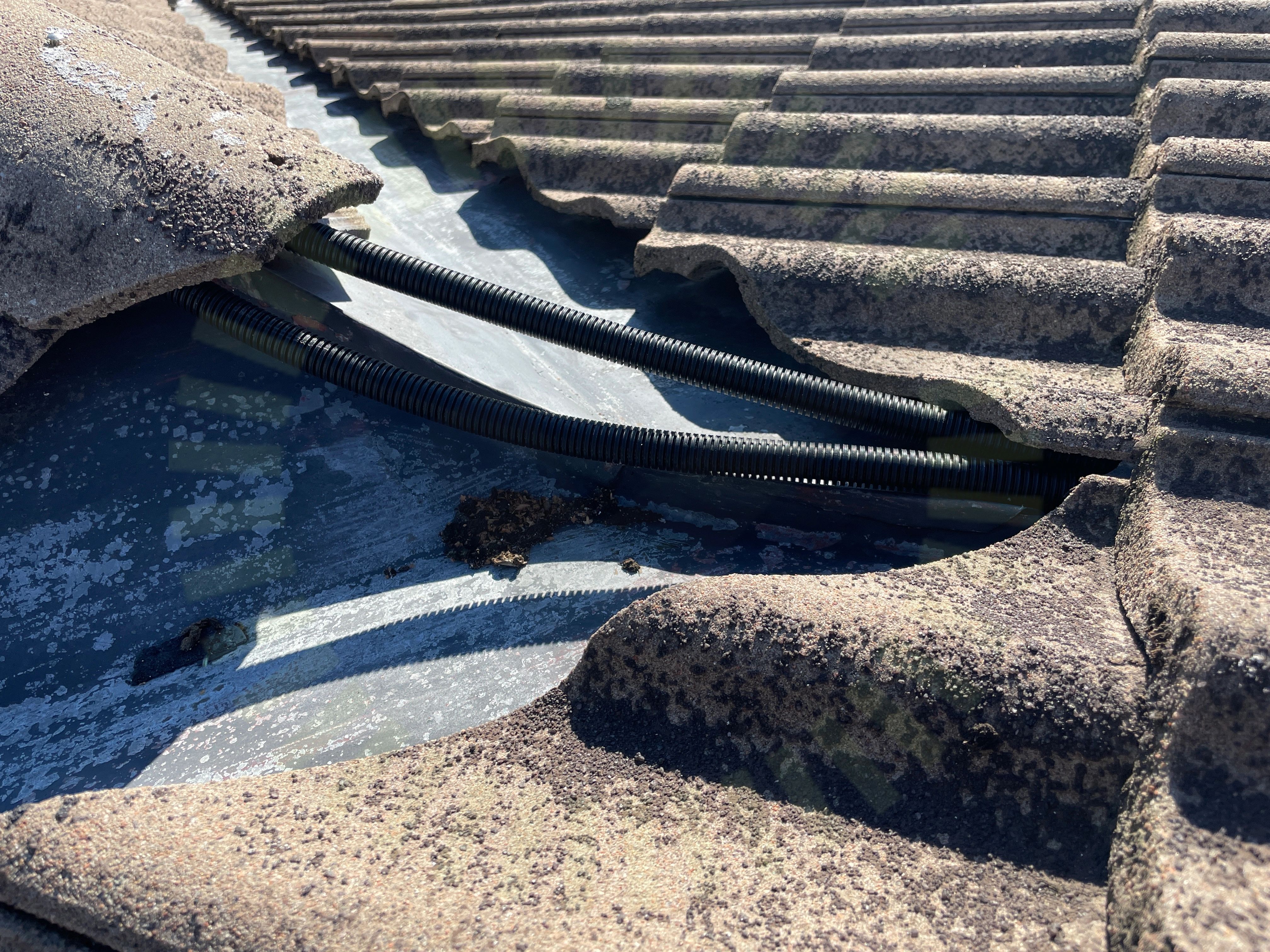

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Går att röra 150mm i sidled.

Klämmor rätt förläggning

3.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan på flertalet ställen över samtliga panelfält. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Pannor

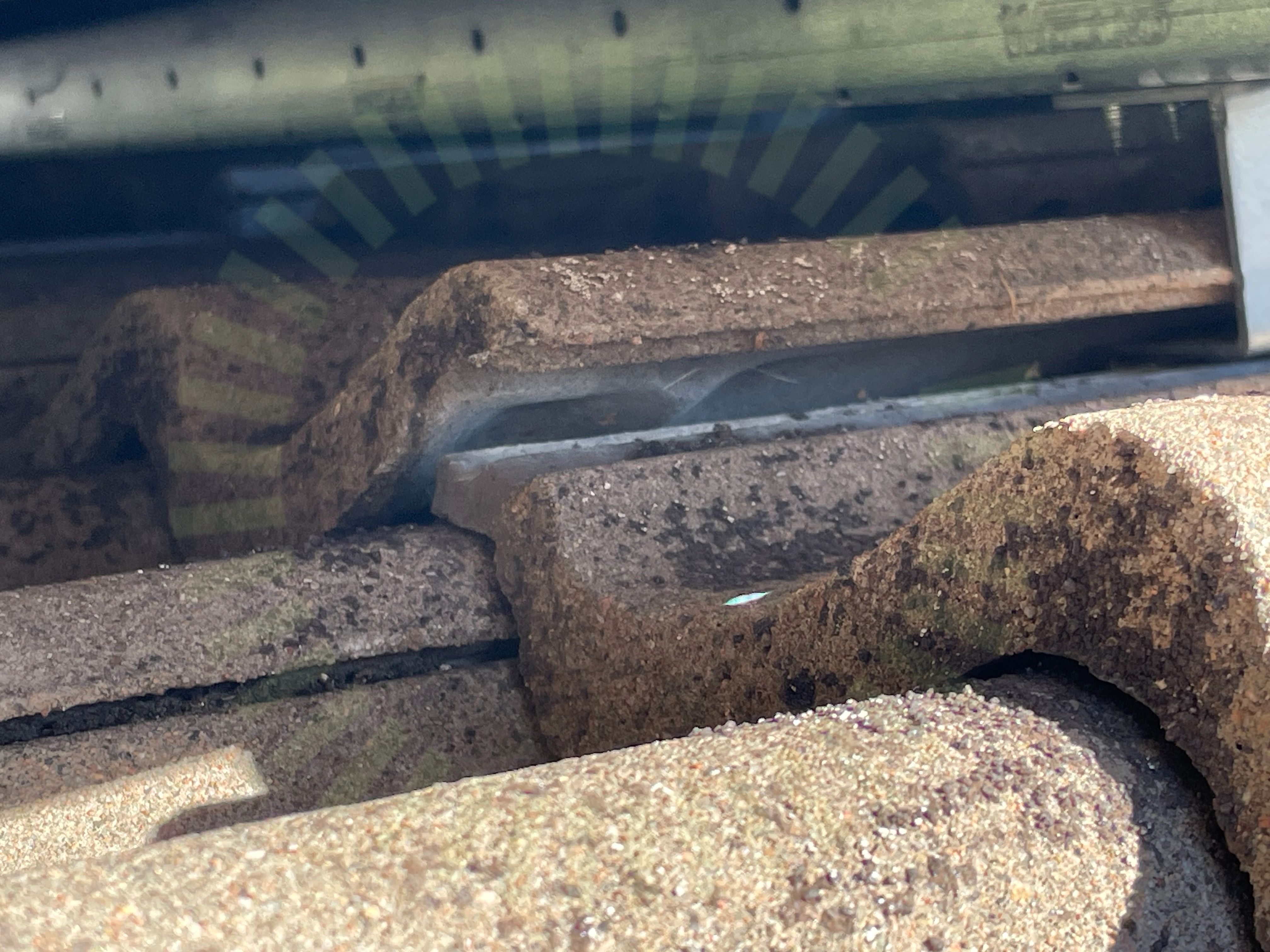

3.3 Pannor

Inte godkänd

Flertalet ovanliggande takpannor har för stor glipa, detta ökar risken för sprickbildning i pannor.

Skenornas infästning

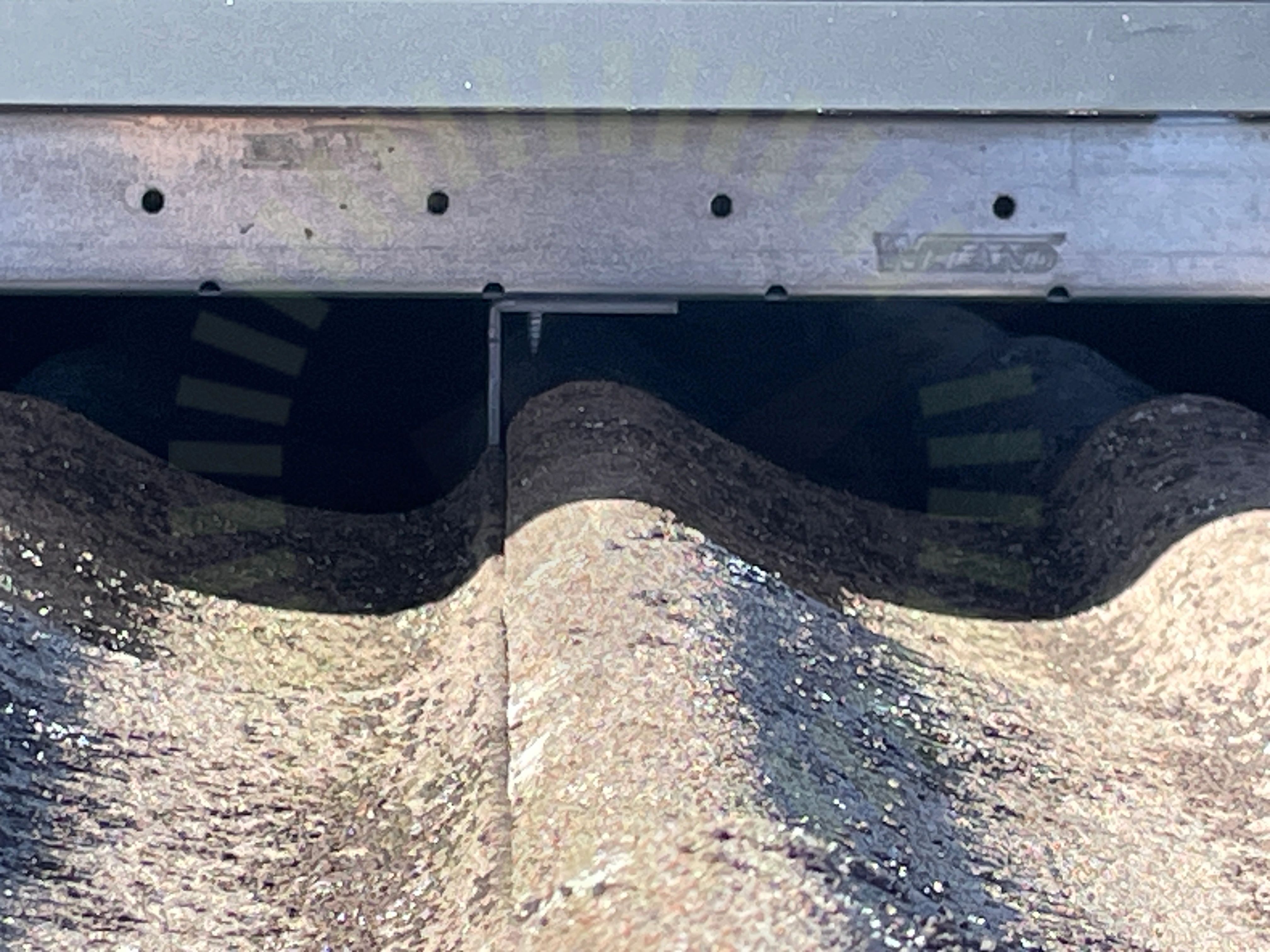

3.4 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

3.5 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layout är förändrad.

Tillverkarens montageanvisningar

3.7 Underbyggnad

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)

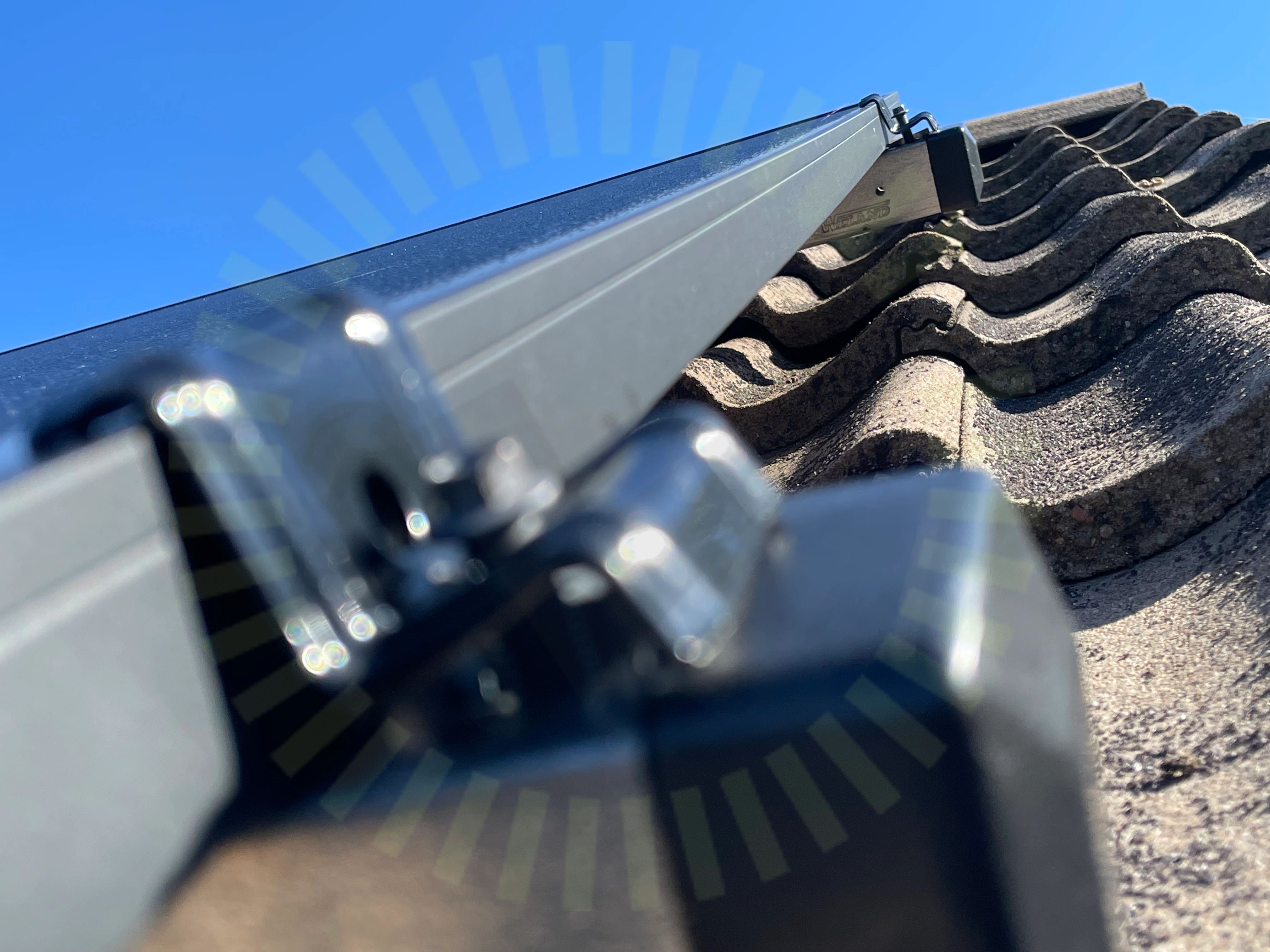

Ändklämmor skruv

3.8 Ändklämmor skruv

Inte godkänd

Panelens slutfäste är inte nedskruvad korrekt och paneler sitter löst.

MA5111 Sid 1 (1) | Version 4 - 221117

3.9 Takkrokarnas CC

Inte godkänd

Kontroll av korrekt avstånd mellan infästningar inte möjligt då rätt lastberäkning saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Undercentral

Anmärkningar

1/8
PEN-ledare

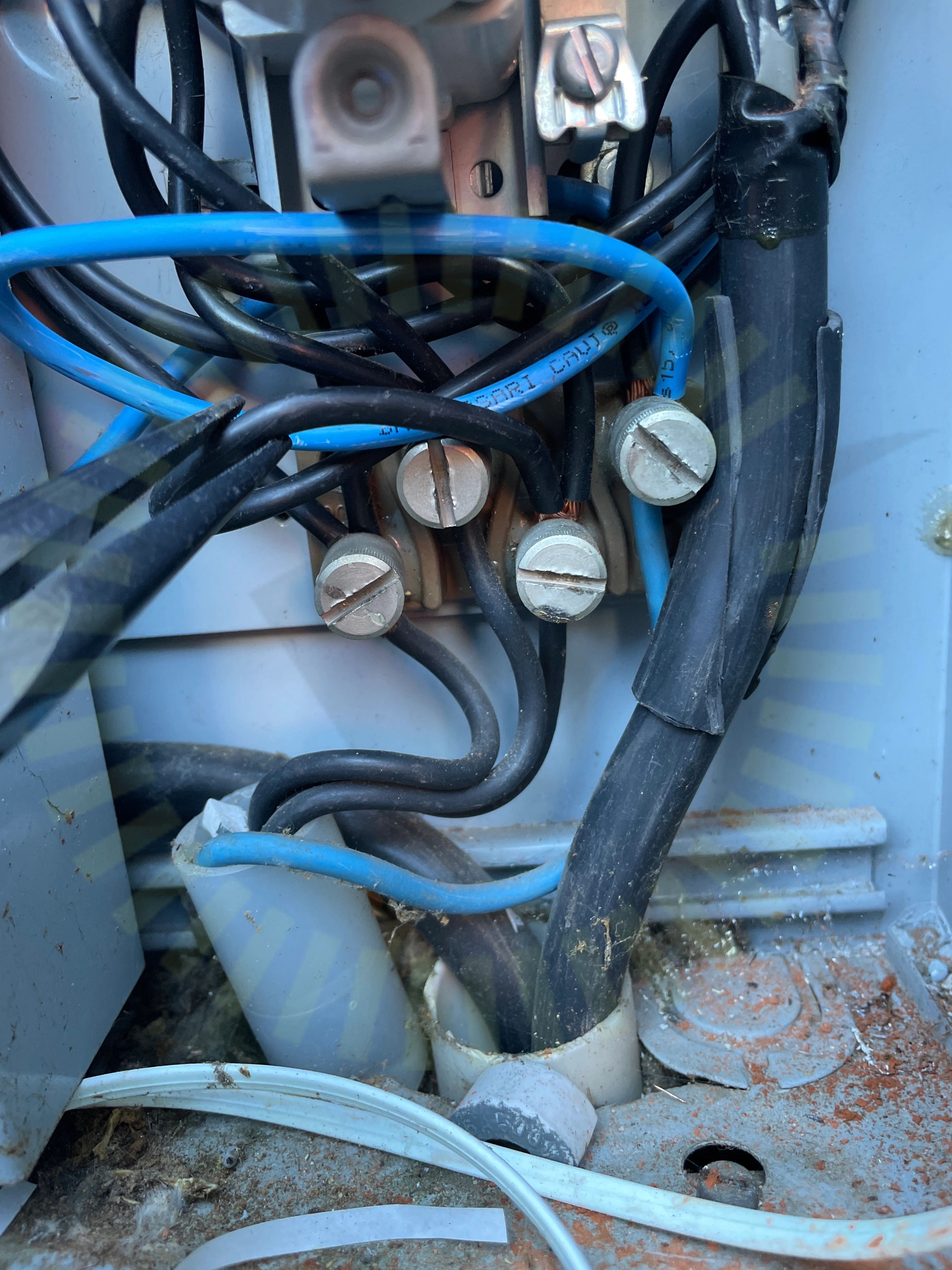

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFasskenaFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på undercentral enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

1/35
AC Böjradie

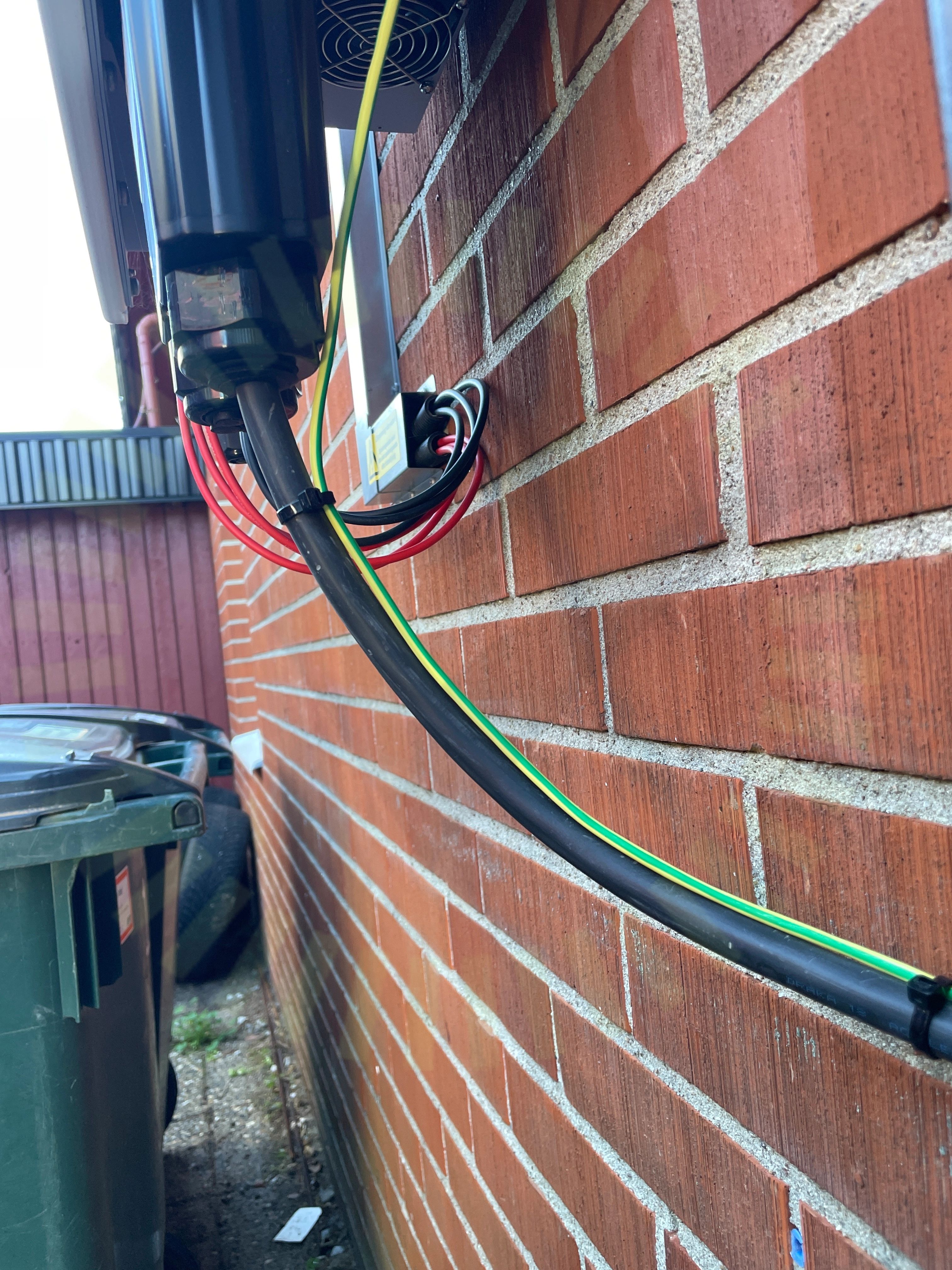

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd, kablage uppfäst på sådant vis att det drar växelriktarens förskruvning in mot väggen.

Godkända kontrollpunkter

34/35
