Besiktningsrapport

9.5

Installation genom

1KOMMA5°

Datum

15 augusti 2024

Ort

Älvsjö, Stockholms län

Potentialutjämningsledare

Fästens placering

Ändklämmor

+ 3

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätning av den fjärde DC strängen saknas i mätprotokollet.

1.2 Strängschema

Inte godkänd

Vilka strängar som är anslutna till vilken MPPT framgår inte i strängschemat. Kontroll av strängdesign inte tillgängligt.

Säkerhetsbrytare AC Fasad

Anmärkningar

1/8

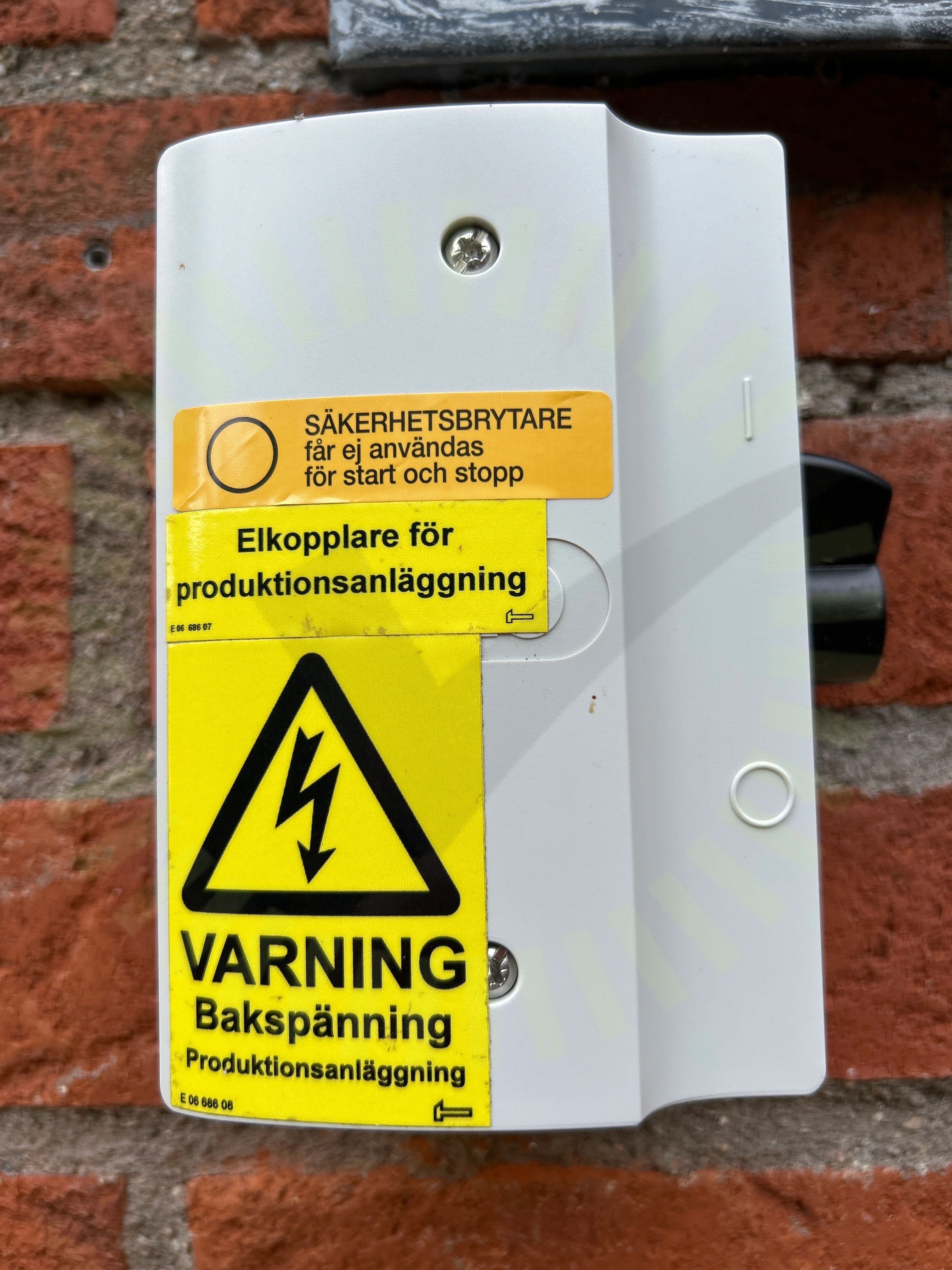

2.1 Tillgänglighet

Inte godkänd

Märkning blockerar skruv och gör brytarens insida otillgänglig för inspektion.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

4/8

EgenskaperIdentifieringInfästningPlacering Säkerhetsbrytare

Ej tillgängligt vid besiktning

3/8

Anslutningar i brytareKabelinföringarSkada vid brytare

Säkerhetsbrytare AC Garage

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/18

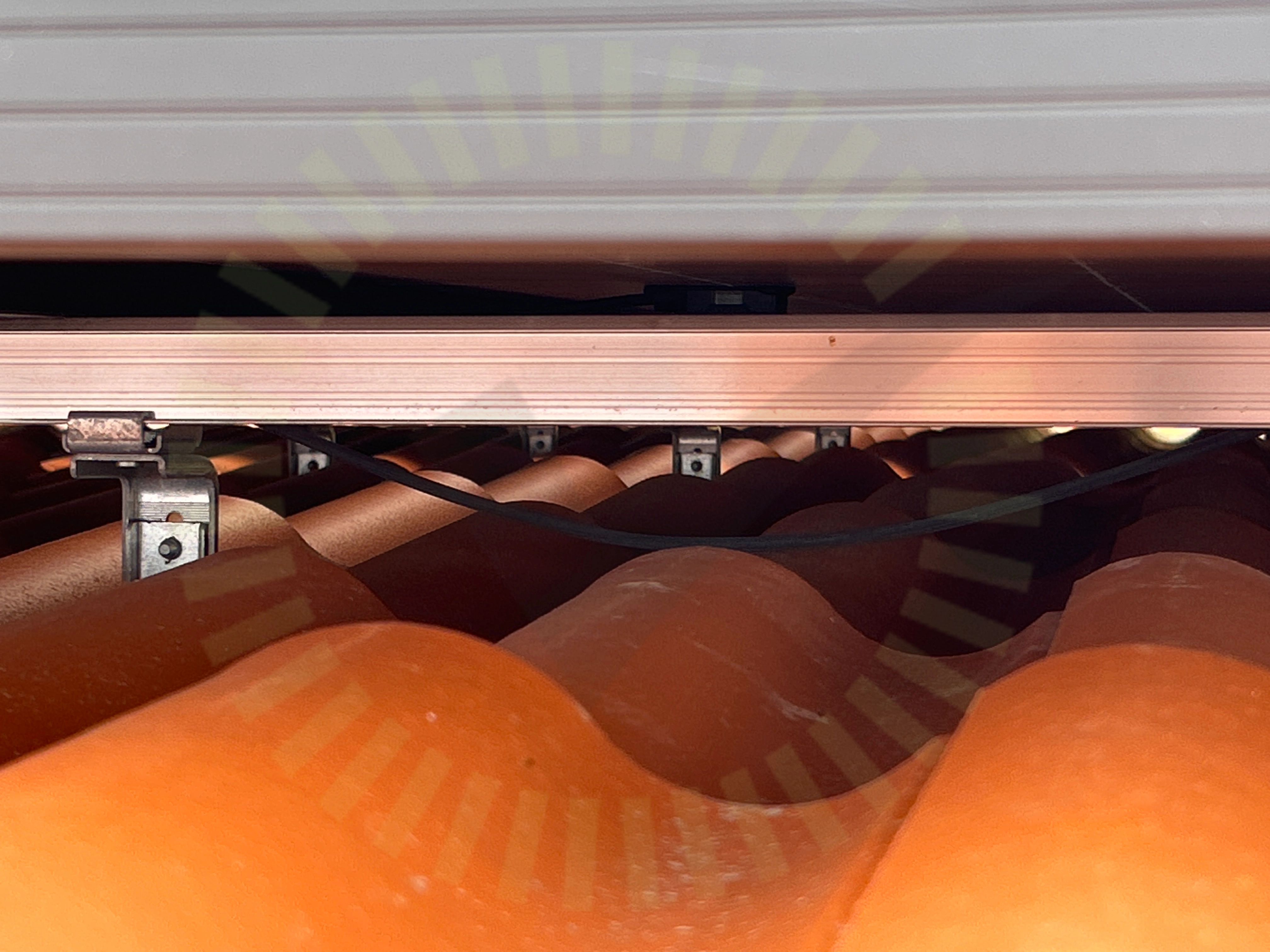

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12

Godkända kontrollpunkter

17/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

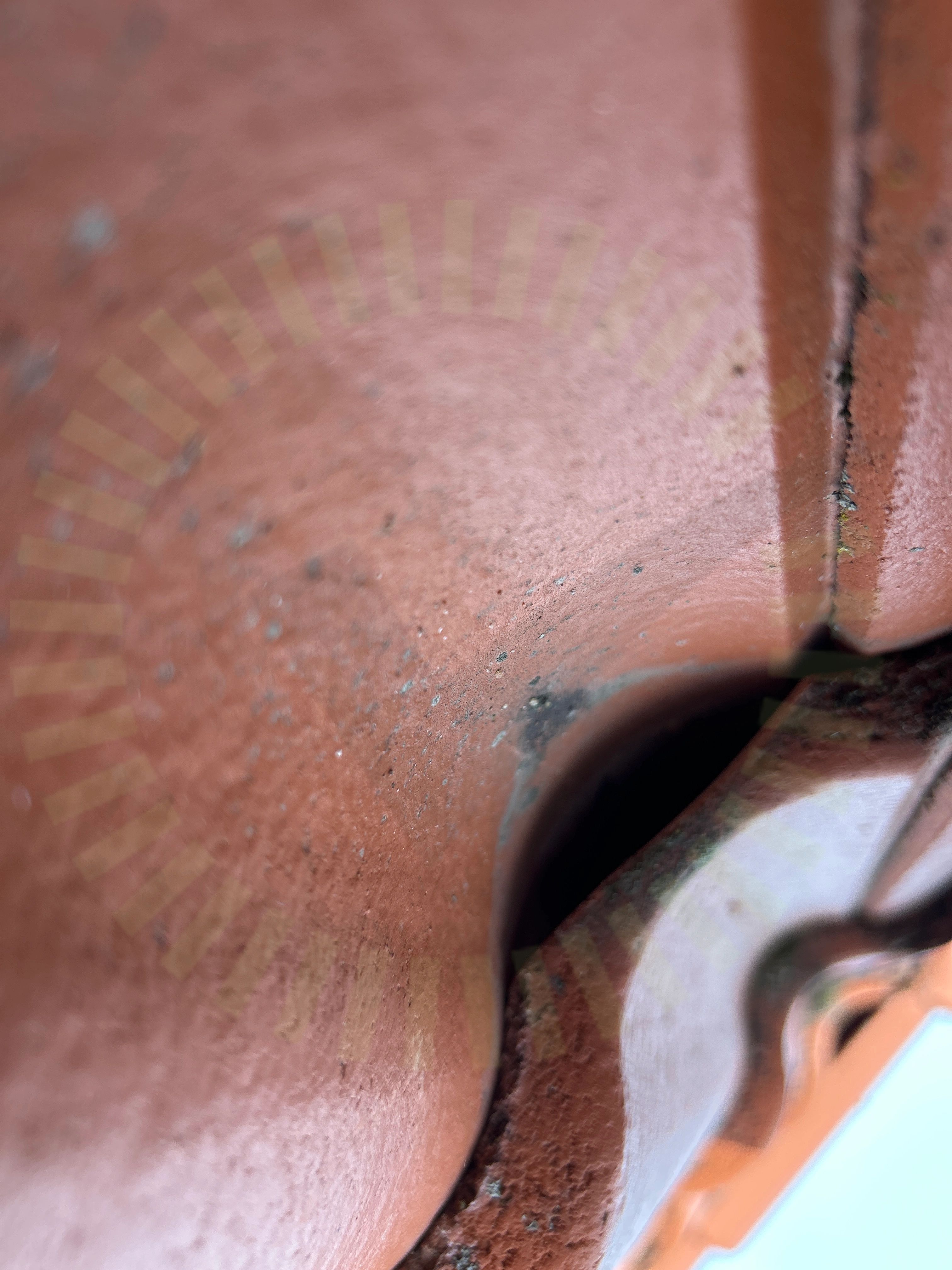

5.2 Skador

Inte godkänd

Urfasad tegelpanna noterad där det inte sitter infästning.

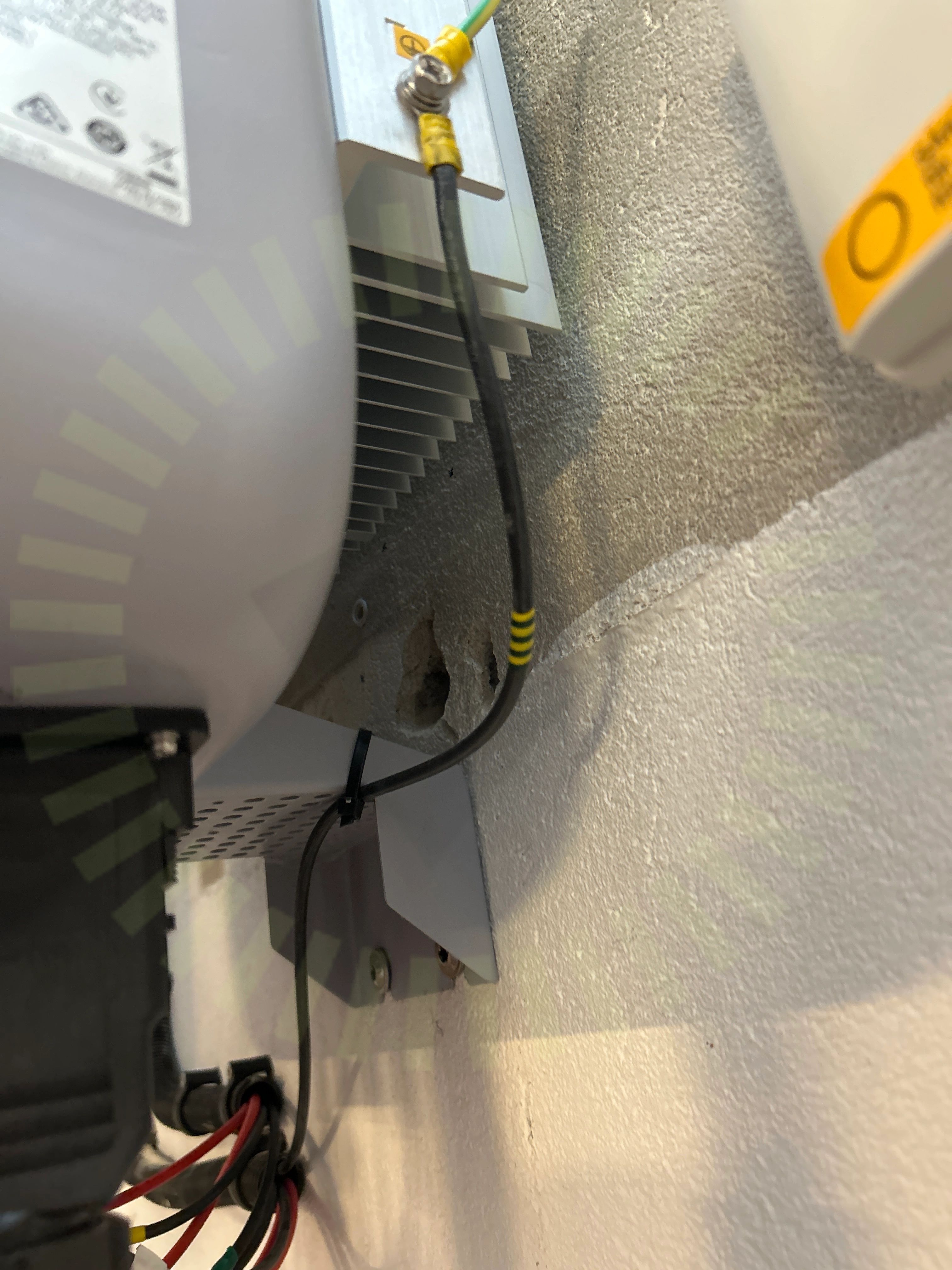

5.3 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare har inte korrekt färgmärkning.

SS 436 40 00, 712.542.103

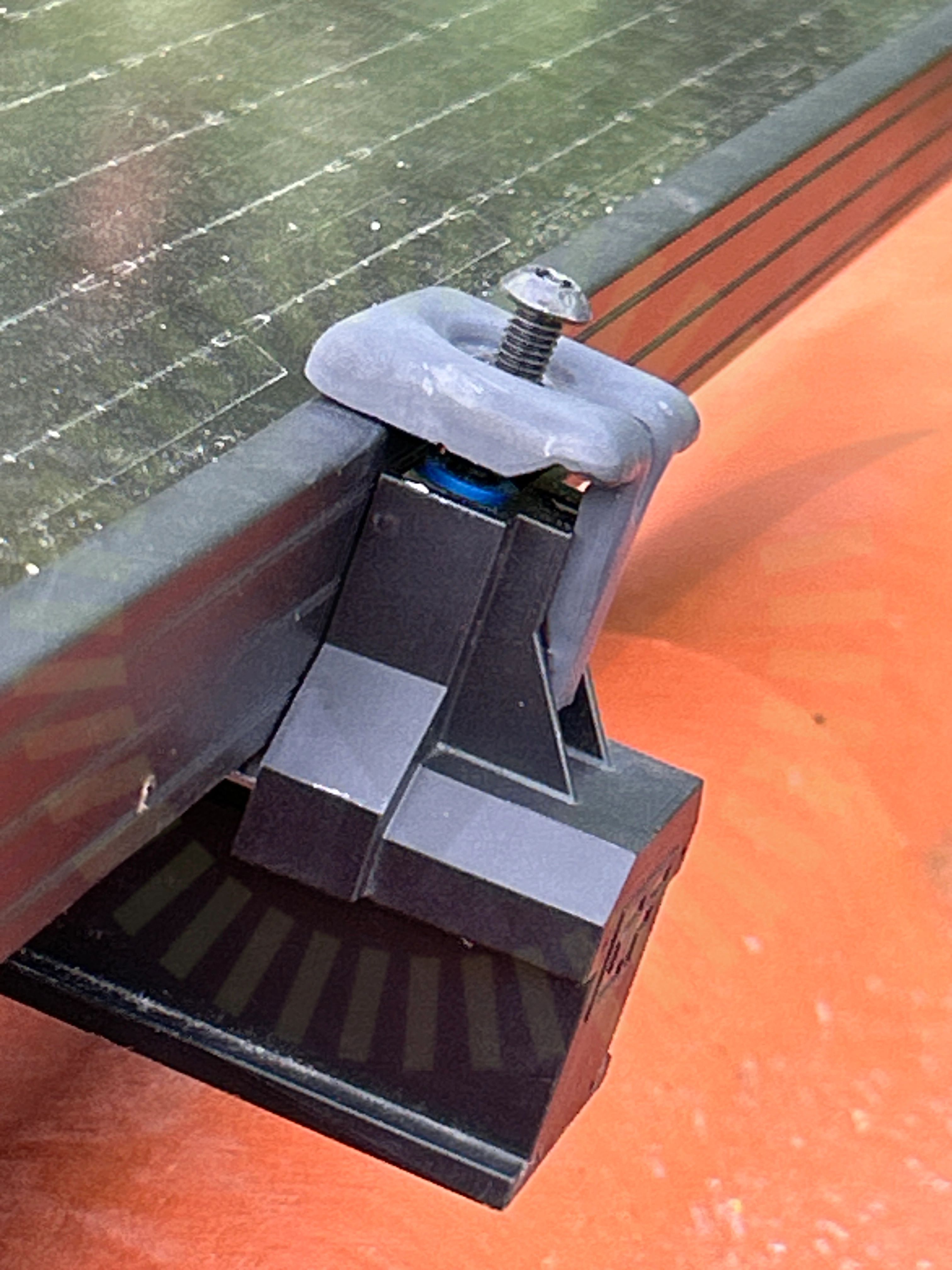

5.4 Ändklämmor

Inte godkänd

Ändklämma är inte åtdragen.

Tillverkarens anvisningar

Godkända kontrollpunkter

21/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/38

7.1 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare har felaktig färgmarkering.

SS 436 40 00, 712.542.103

Godkända kontrollpunkter

35/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/38

GenomföringarSträngdesign
