Besiktningsrapport
9.4
Installation genom
Skandica Solar
Datum
28 februari 2024
Ort
Mölndal, Västra Götalands län
PEN-ledare
Klämmornas placering
Klämmornas överlappning
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GroWatt: MOD 10-15KTL3-X
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Kundkommentar
Växelriktaren tappar ibland uppkoppling mot Wi-Fi.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
2/17

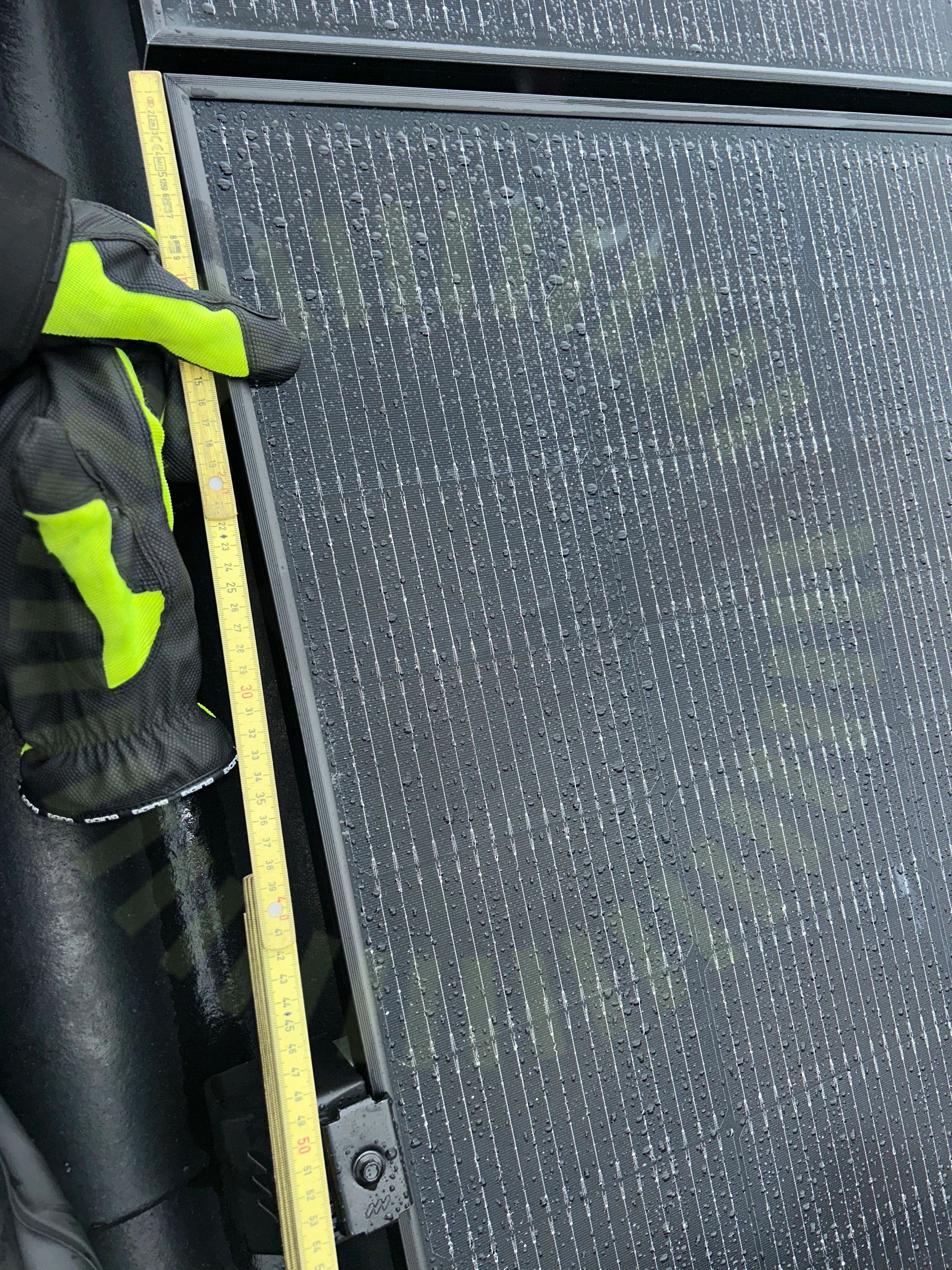

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

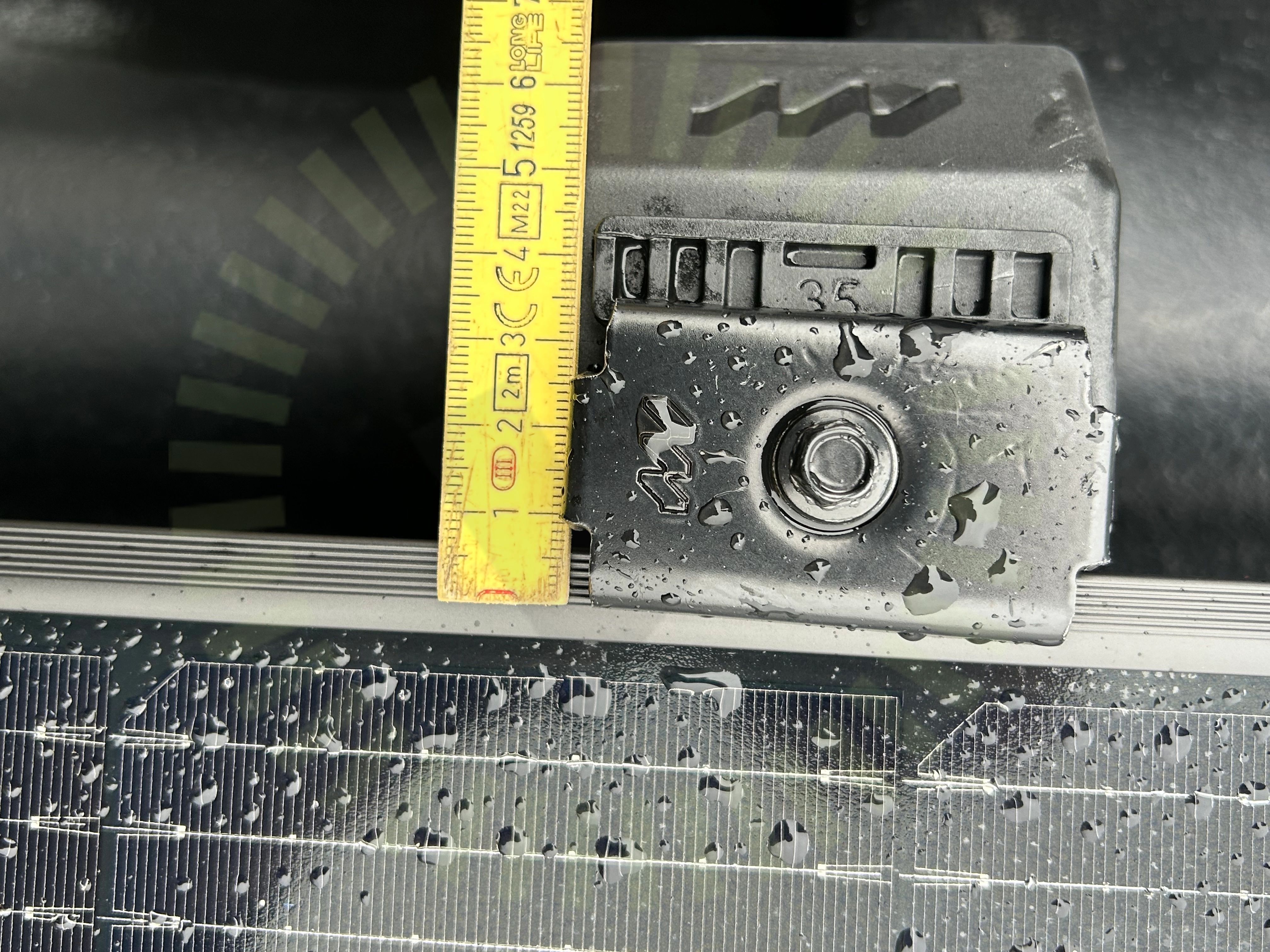

3.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
14/17
Ej tillgängligt vid besiktning
1/17
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/23
Ej tillgängligt vid besiktning
1/23
Undercentral
Anmärkningar
1/6
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
3/37

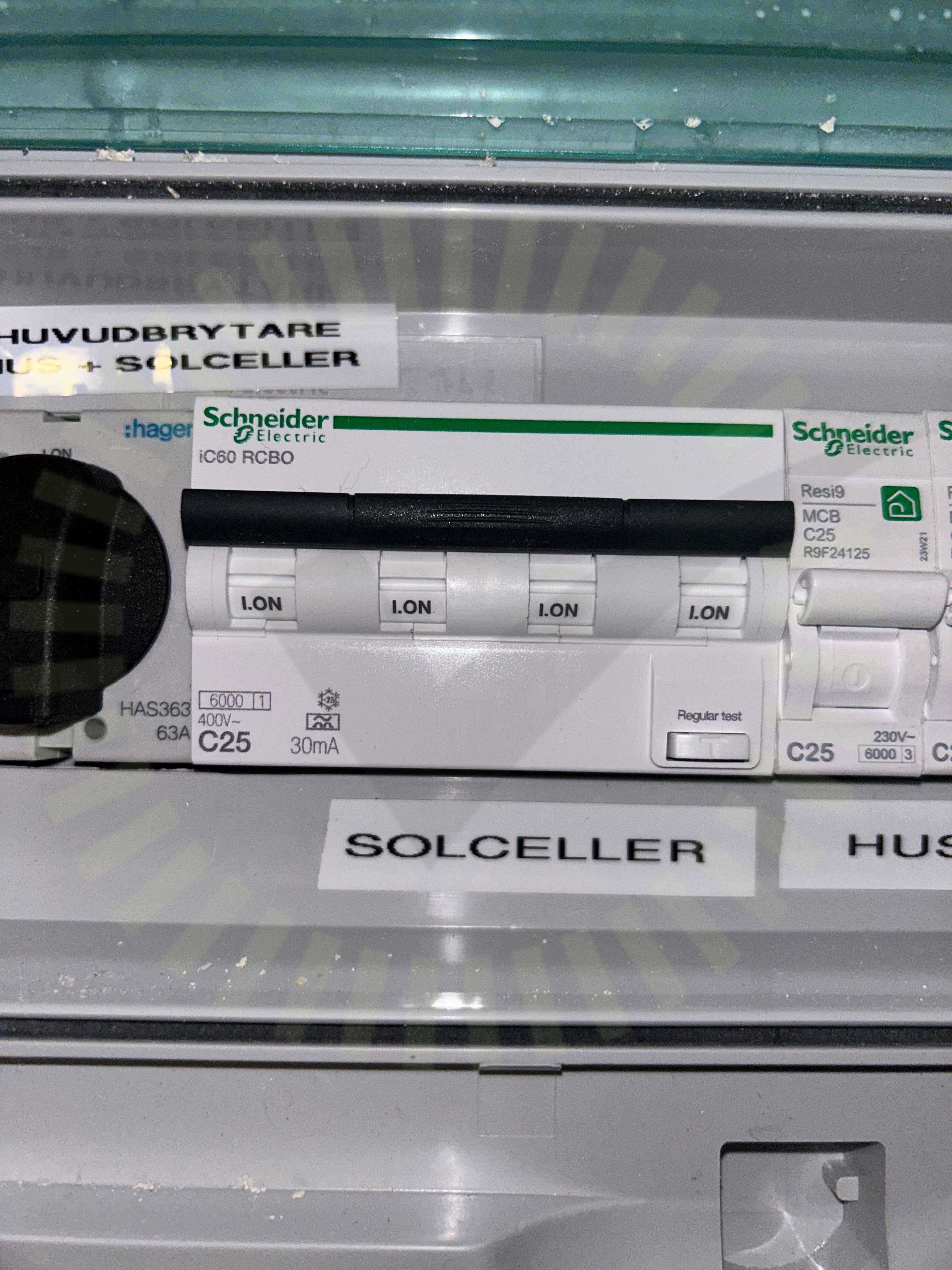

7.1 Jordfelsbrytare
Inte godkänd
Om växelriktaren monteras inom en jordfelsbrytare ska den bryta vid 300 mA eller högre.

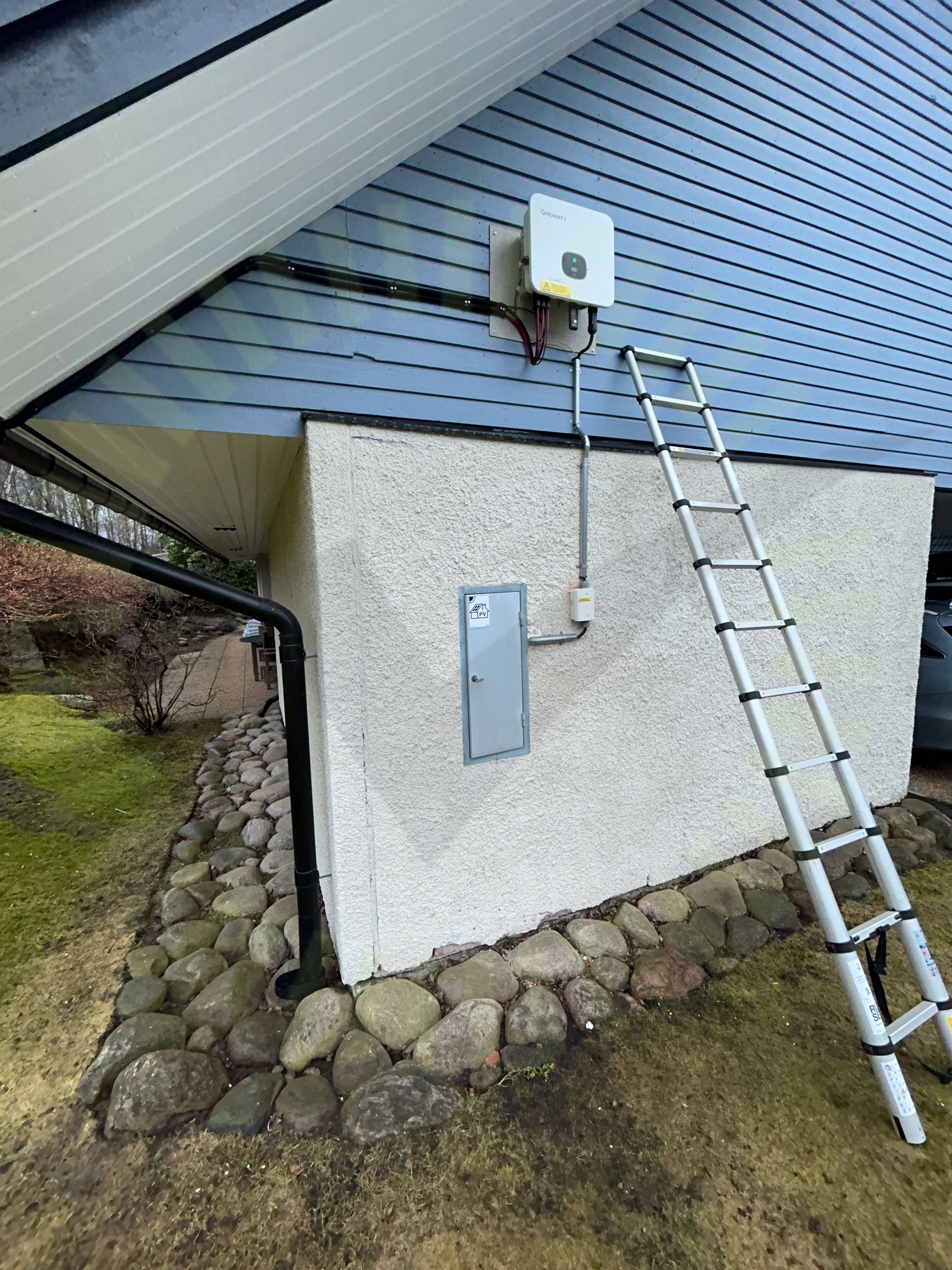

7.2 Tillgänglighet
Rekommendation
Växelriktare är olämpligt placerat för inspektion och framtida service.
7.3 Strängdesign
Inte godkänd
Otydligt märkt vilken sträng som är vilken. Svårt att avgöra ifall strängar är inkopplade på rätt MPPT.
