Besiktningsrapport

8.2

Installation genom

Alstra

Datum

14 mars 2023

Ort

Eldsberga, Hallands län

Kopplingslåda

Infästning utanför takstol

Kabeluppfästning

+ 8

84% godkända16% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05 380-395W

MontagesystemK2: SingleRail: CrossHook 3S

MontagesystemK2 SolidRail med Weland tätskiktsplatta

VäxelriktareSunGrow: SG5-12RT

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

K2 SolidRail med Weland tätskiktsplatta

Anmärkningar

5/21

1.1 Främmande material

Inte godkänd

Två blandade montagesystem

1.2 CC infästningar

Inte godkänd

Projektering saknas.

MA1008 Sid 1 (1) | Version 3 - 220218

1.3 Fastskruvning av stödplatta

Inte godkänd

Två blandade montagesystem

MA5103 Sid 2 (2) | Version 4 - 201103

1.4 Skenornas infästning

Inte godkänd

Två olika sorters montagesystem

Pantile roof hook assembly EN V13 | 1222, Sida 10

1.5 Snö- och Vindlastberäkning

Inte godkänd

Blandat montagematerial från olika tillverkare.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/21

Använd tätskiktsdukKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSvetsning av pappTakgenomföringVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

K2: SingleRail: CrossHook 3S

Anmärkningar

3/28

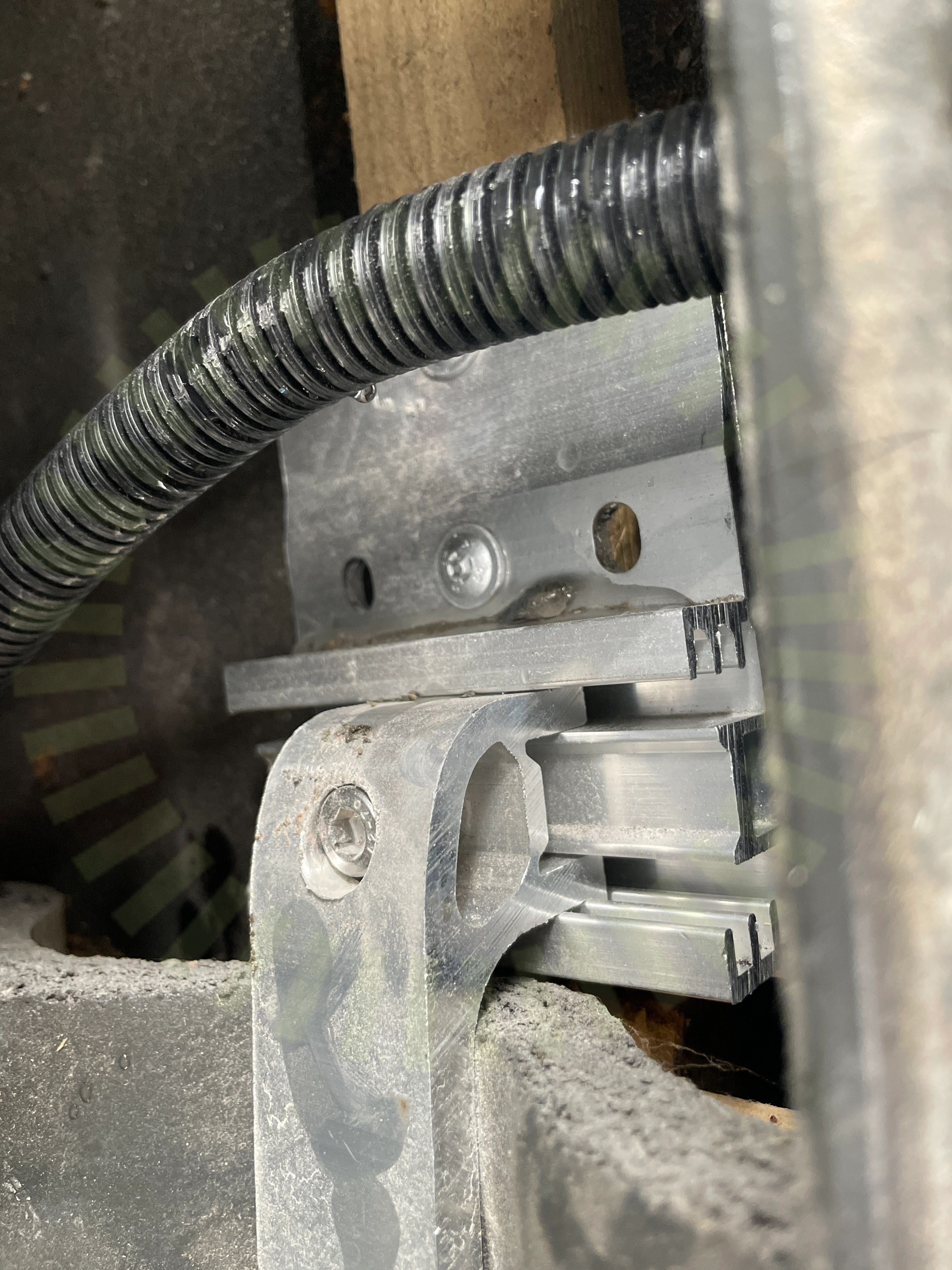

2.1 Infästning utanför takstol

Inte godkänd

Infästning i råspont ej korrekt utfört

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

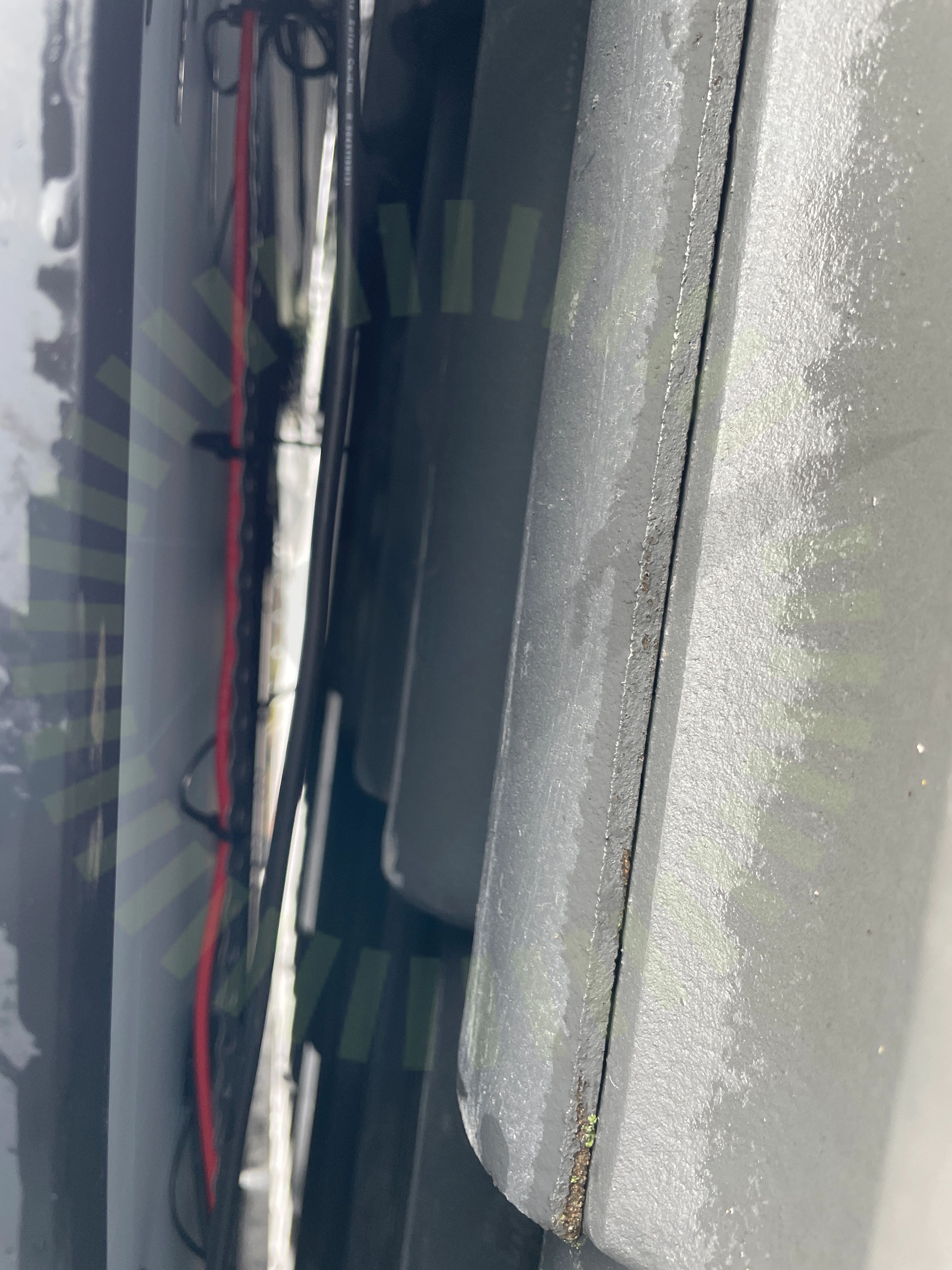

2.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Layout på panelerna på hustak stämmer inte överens med verkligheten

Tillverkarens montageanvisningar

Godkända kontrollpunkter

24/28

Använd skruv för klämmaFrämmande materialInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSkyddTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takstolsinfästning

SunGrow: SG5-12RT

Anmärkningar

8/38

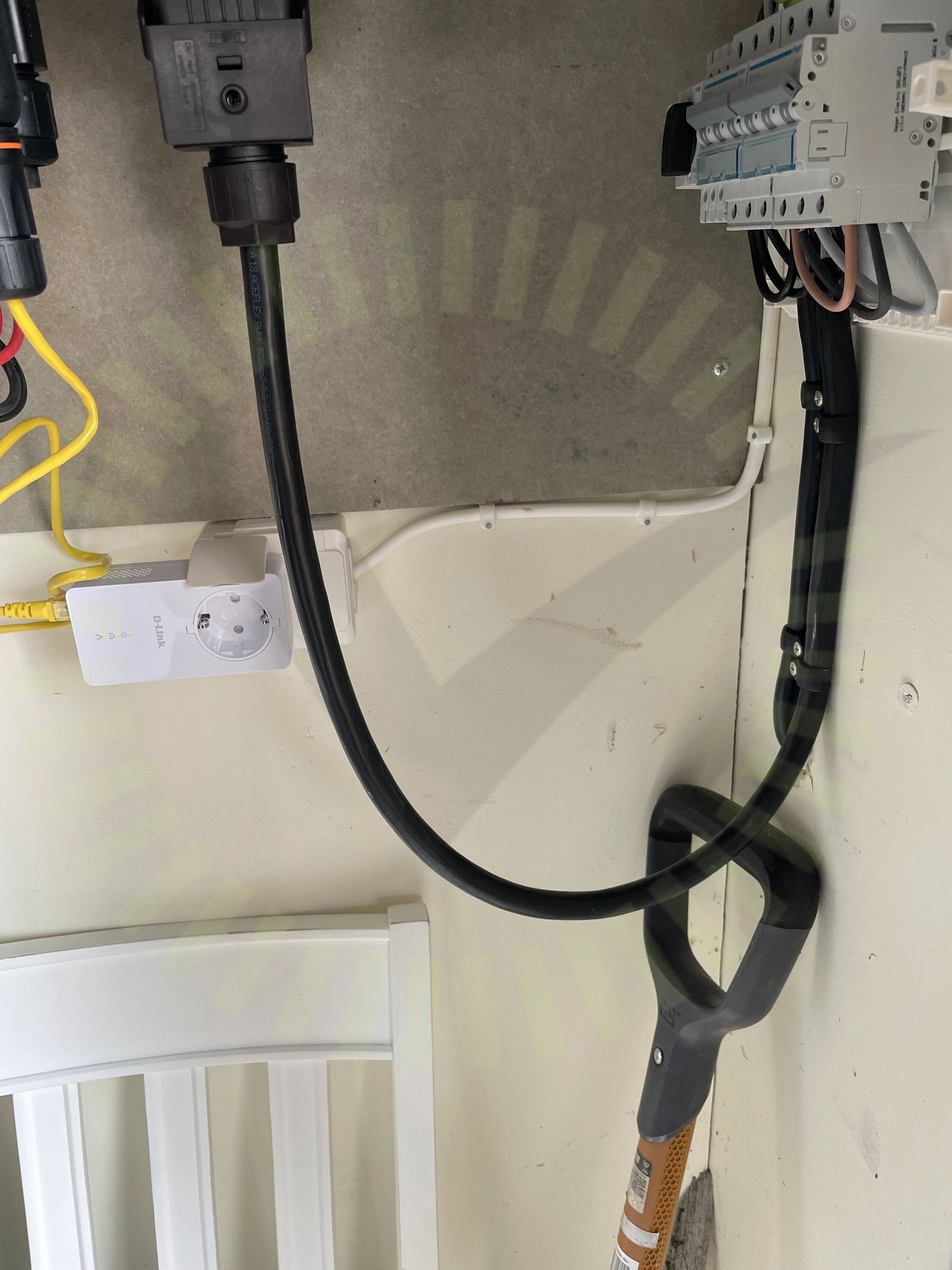

3.1 AC Kablage förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

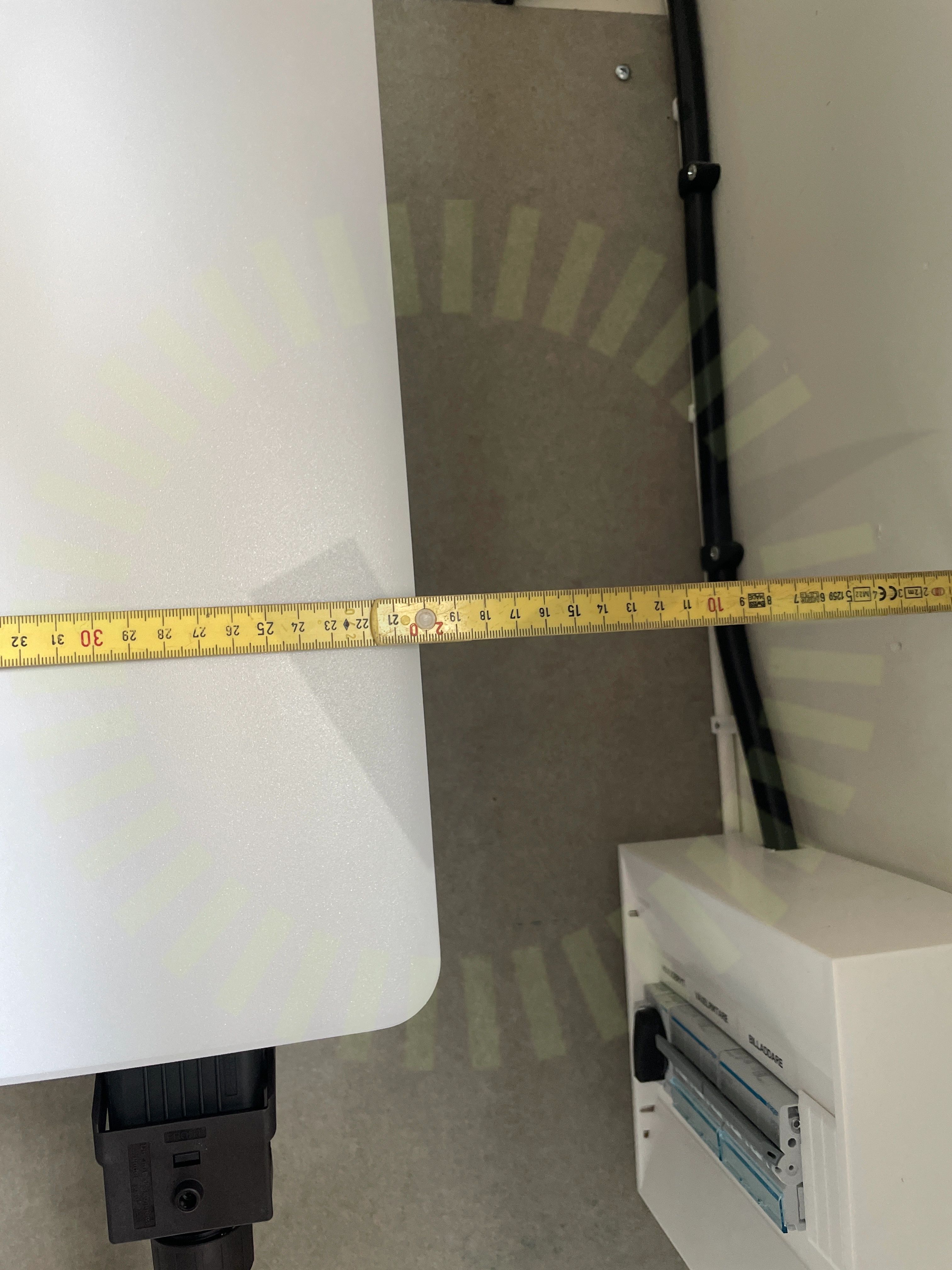

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Placerad för nära både tak och vägg

SG3.0-20RT-UEN-Ver18-202212, Sida 22

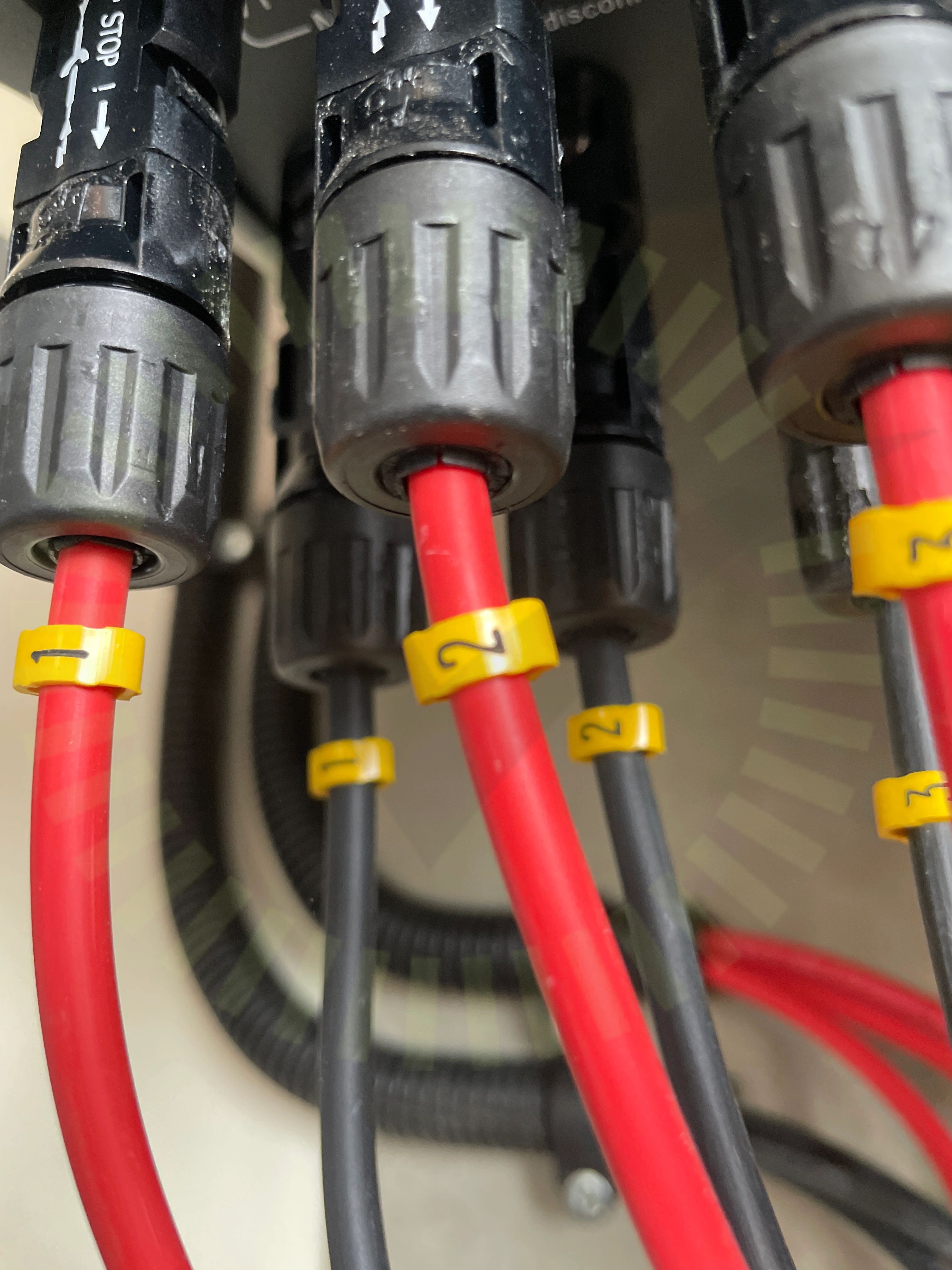

3.3 DC Kontakter anslutning

Inte godkänd

Kontakter för hårt åtdragna, förstör packningen i kontakten

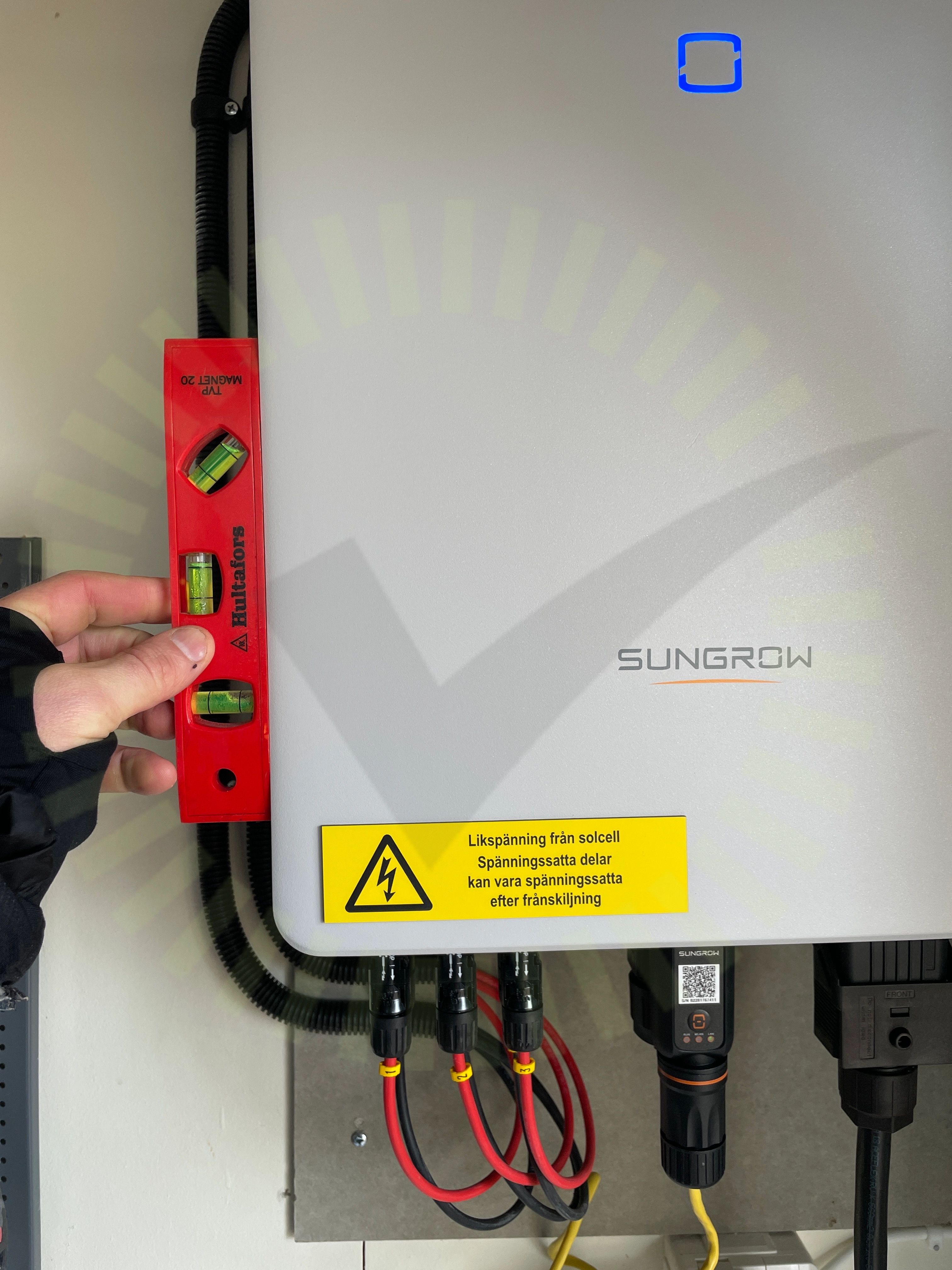

3.4 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. Ej rakt monterat

SG3.0-20RT-UEN-Ver18-202212, Sida 21

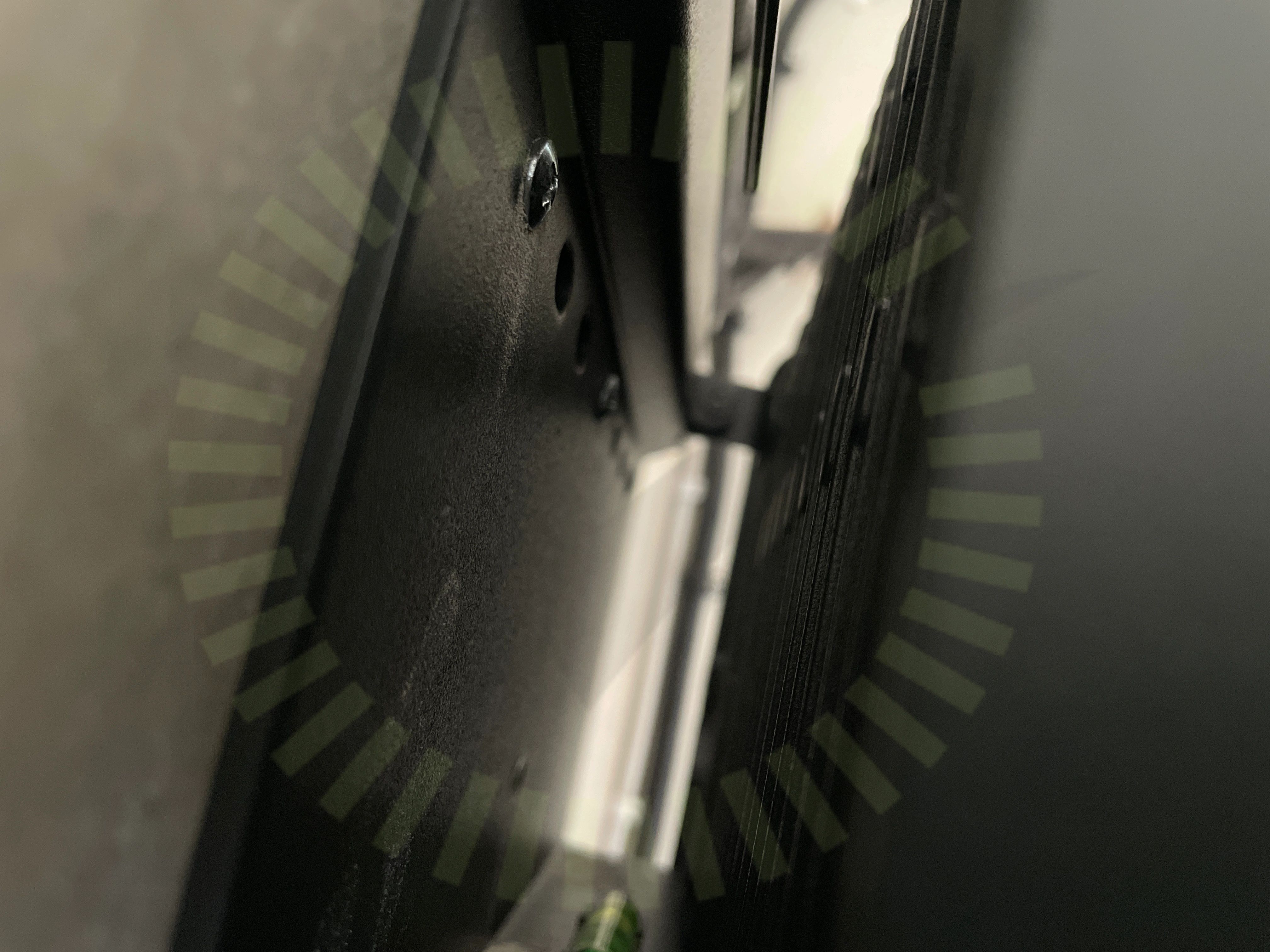

3.5 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. För klena skruv vid infästningar

SG3.0-20RT-UEN-Ver18-202212, Sida 18

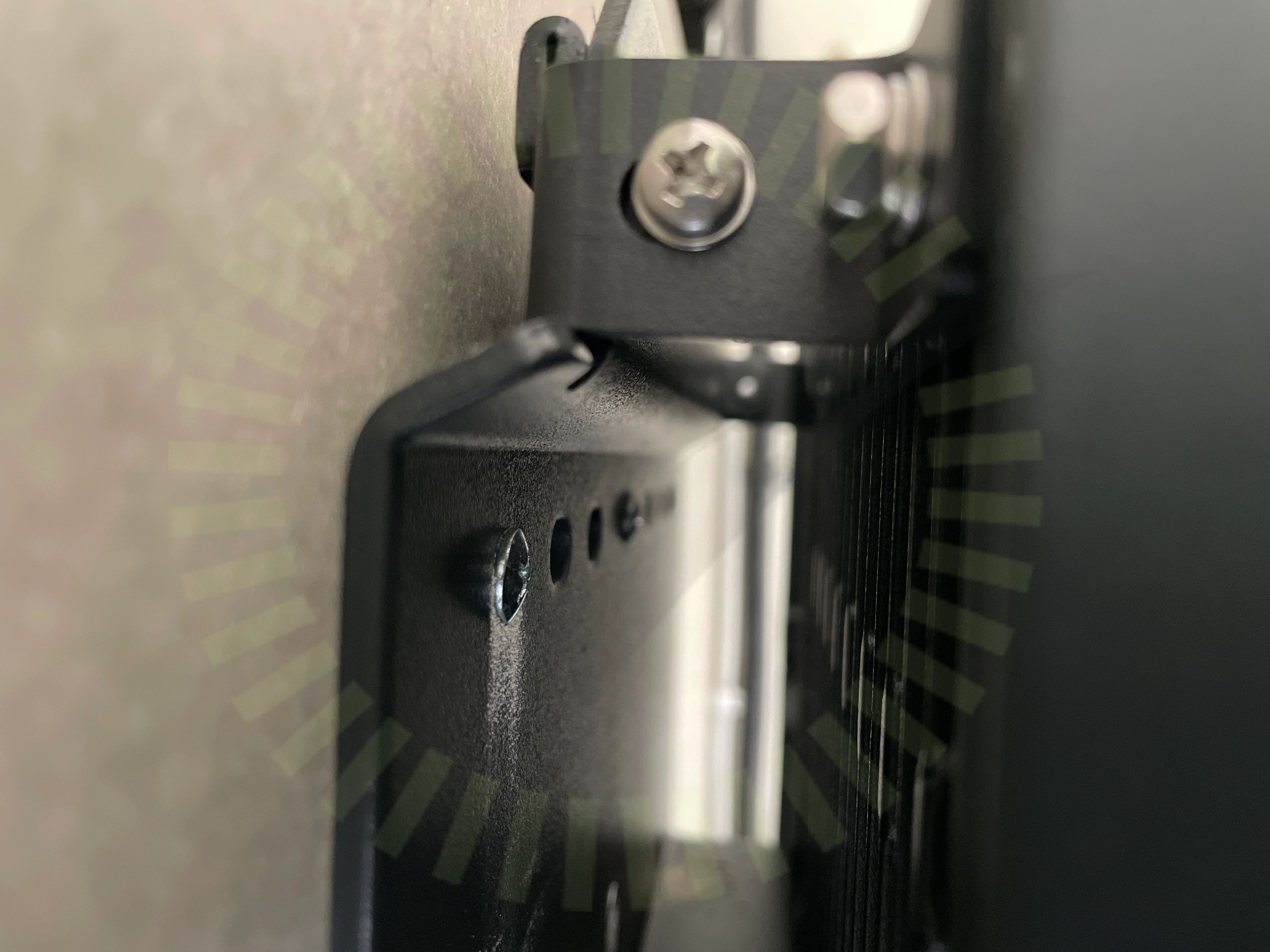

3.6 Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

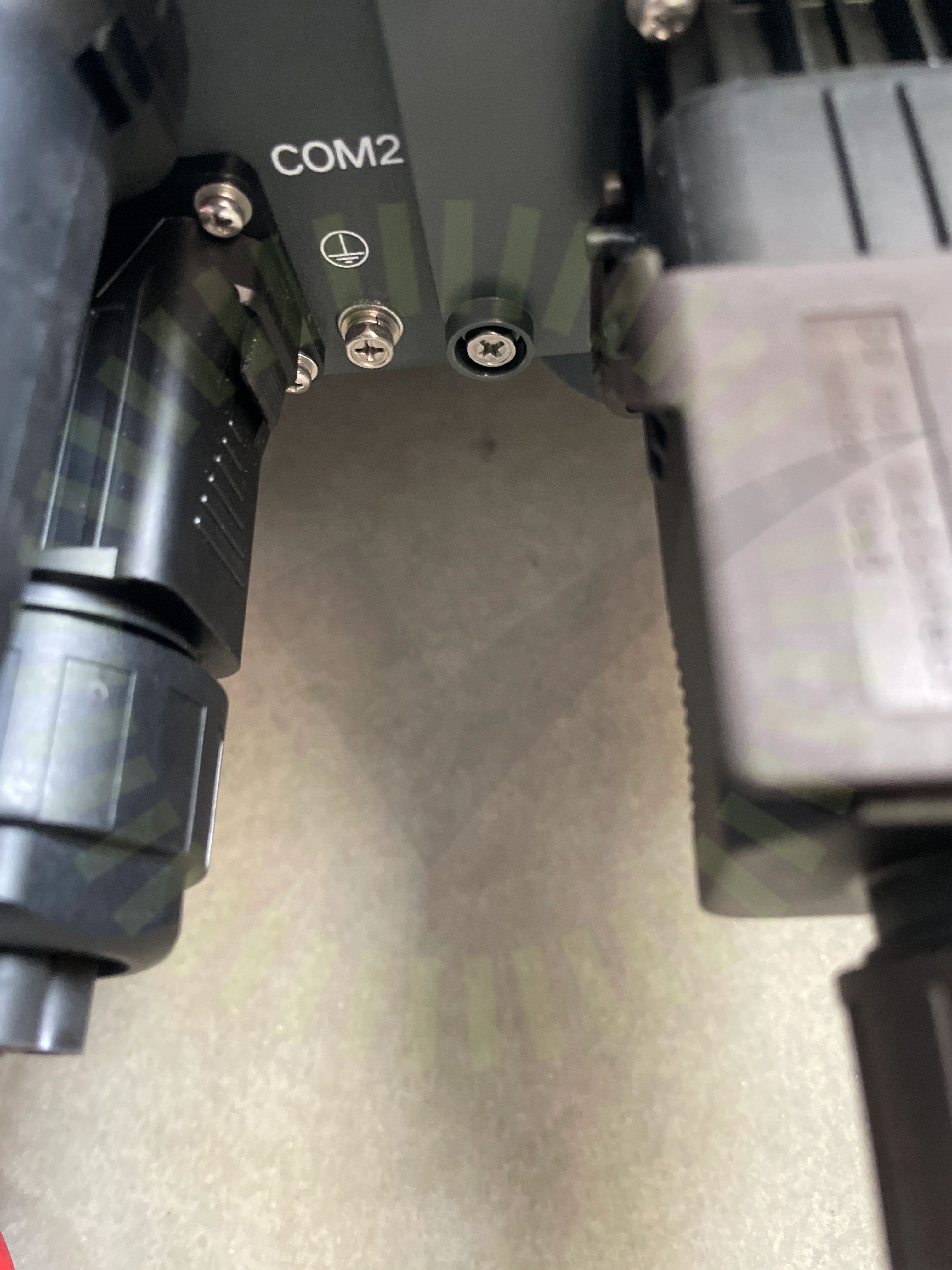

3.7 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

3.8 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

30/38

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInformering av solcellerLedare fastspändaMärkningSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Trina: Vertex DE09.05 380-395W

Anmärkningar

3/32

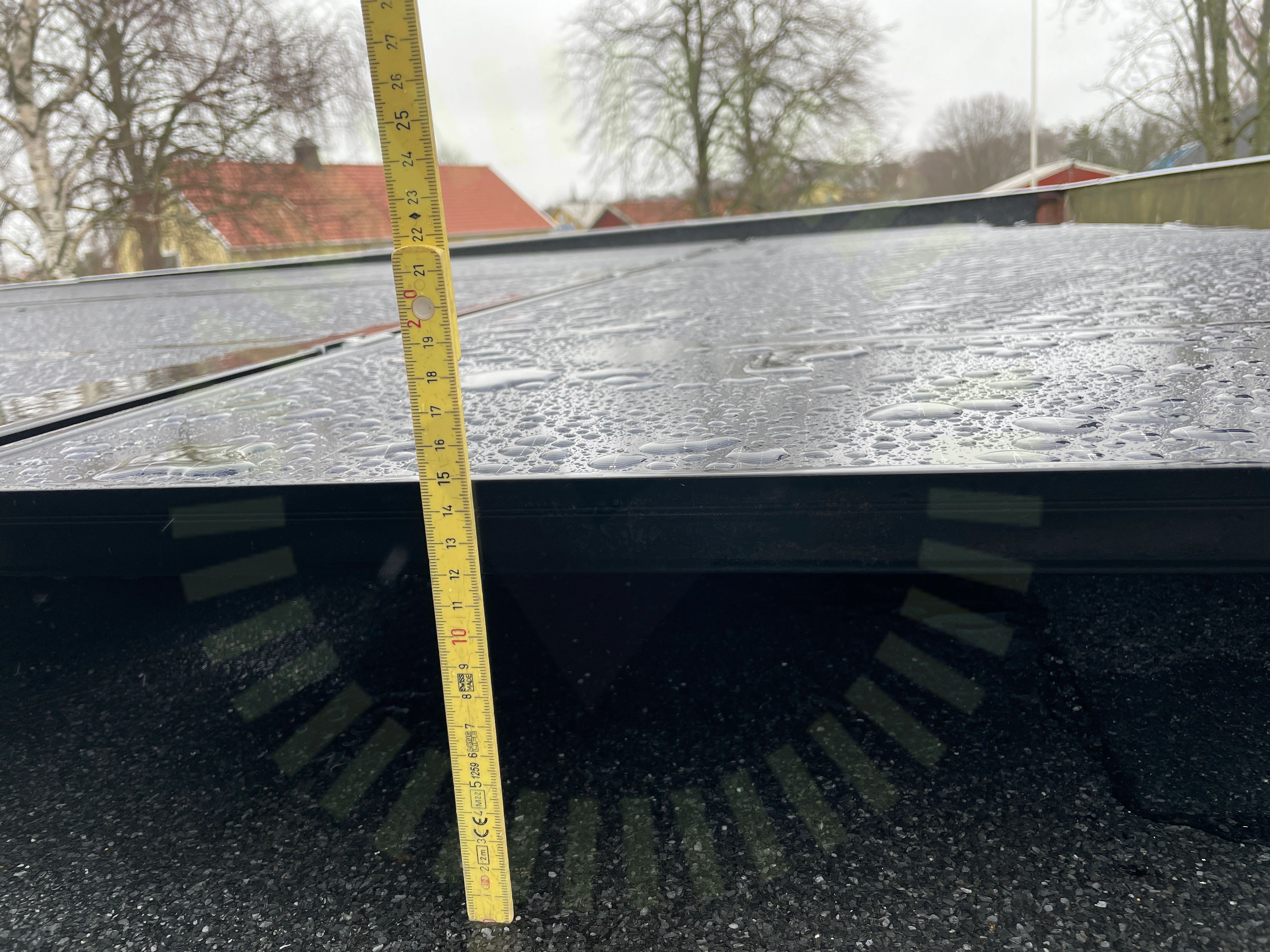

4.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 3.

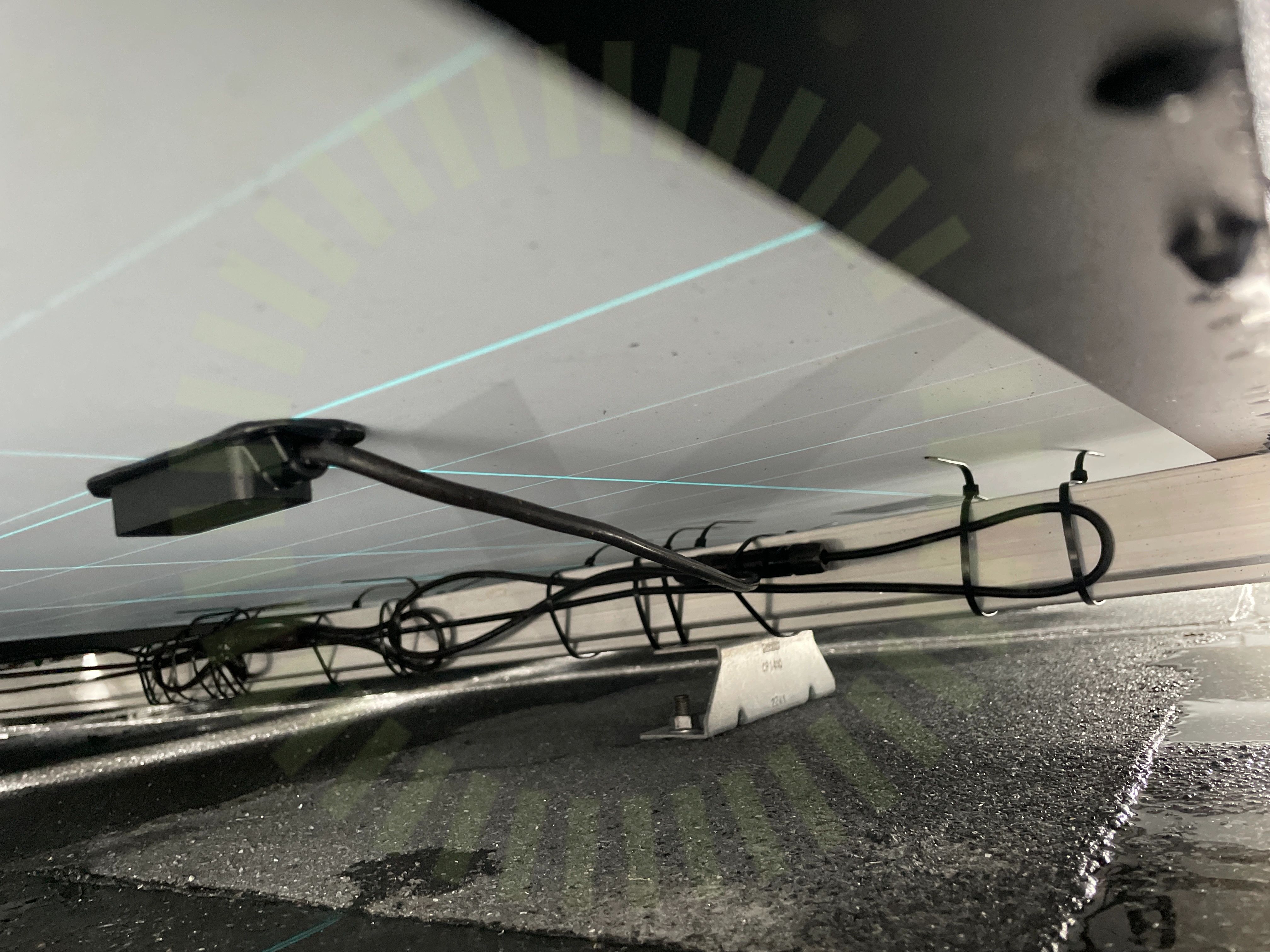

4.2 Kopplingslåda

Inte godkänd

Kablage ut från panelerna är ej uppfäst med tillräckligt stöd

4.3 Kopplingslåda

Inte godkänd

Hårt dragna kablar ut från panel

Godkända kontrollpunkter

29/32

Avstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontakterKontakterPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
