Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

E.ON

Datum

21 mars 2023

Ort

SÖDERKÖPING, Östergötlands län
Klämmornas placering
Kopplingslåda
Termisk brytpunkt skenor
87% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW5-10kW ET Series
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GoodWe: GW5-10kW ET Series

Anmärkningar

4/41

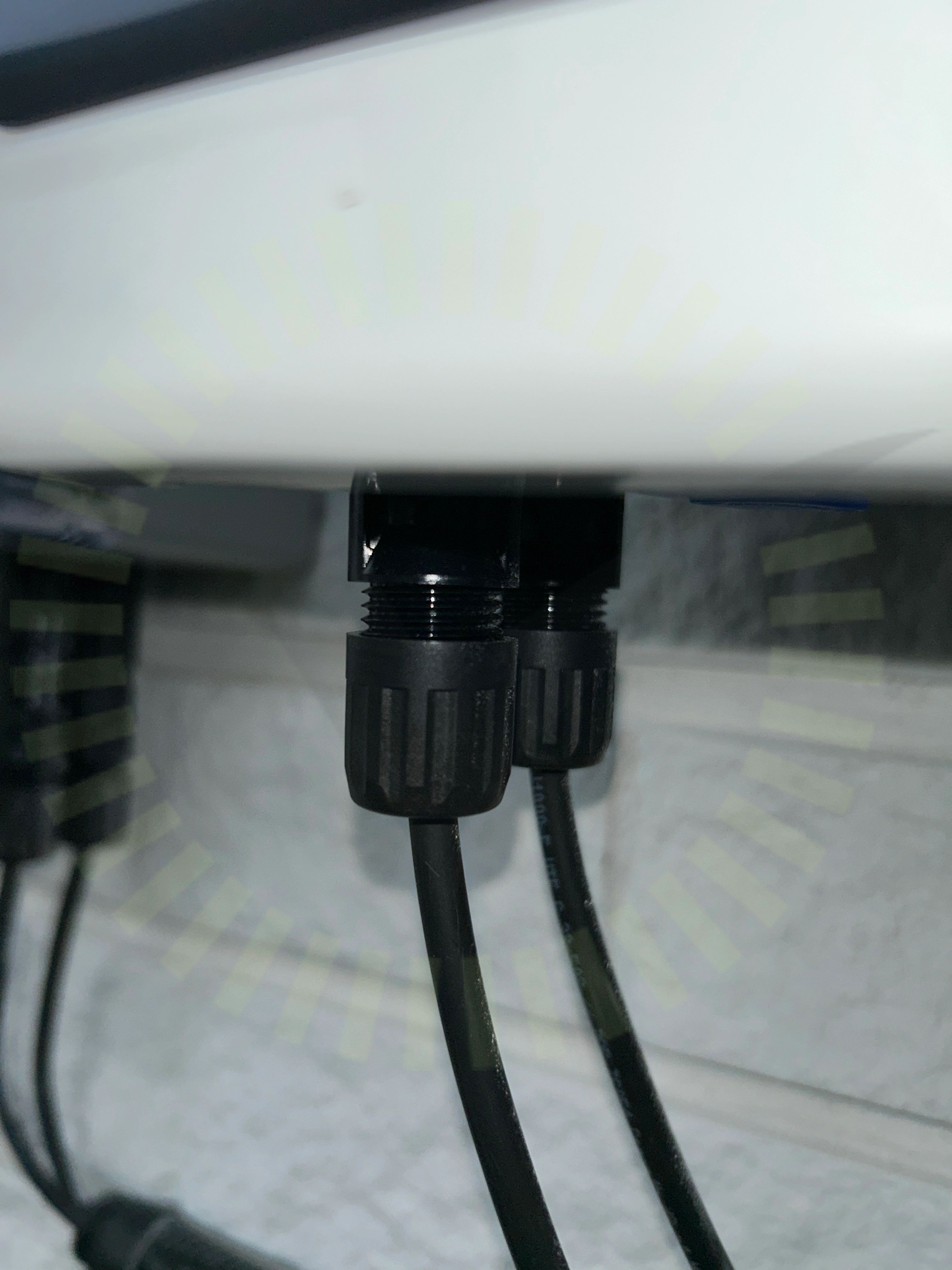

DC Kontakter anslutning

1.1 DC Kontakter anslutning

Inte godkänd

Kontakter är inte åtdragna tillräckligt enligt tillverkarens anvisningar.

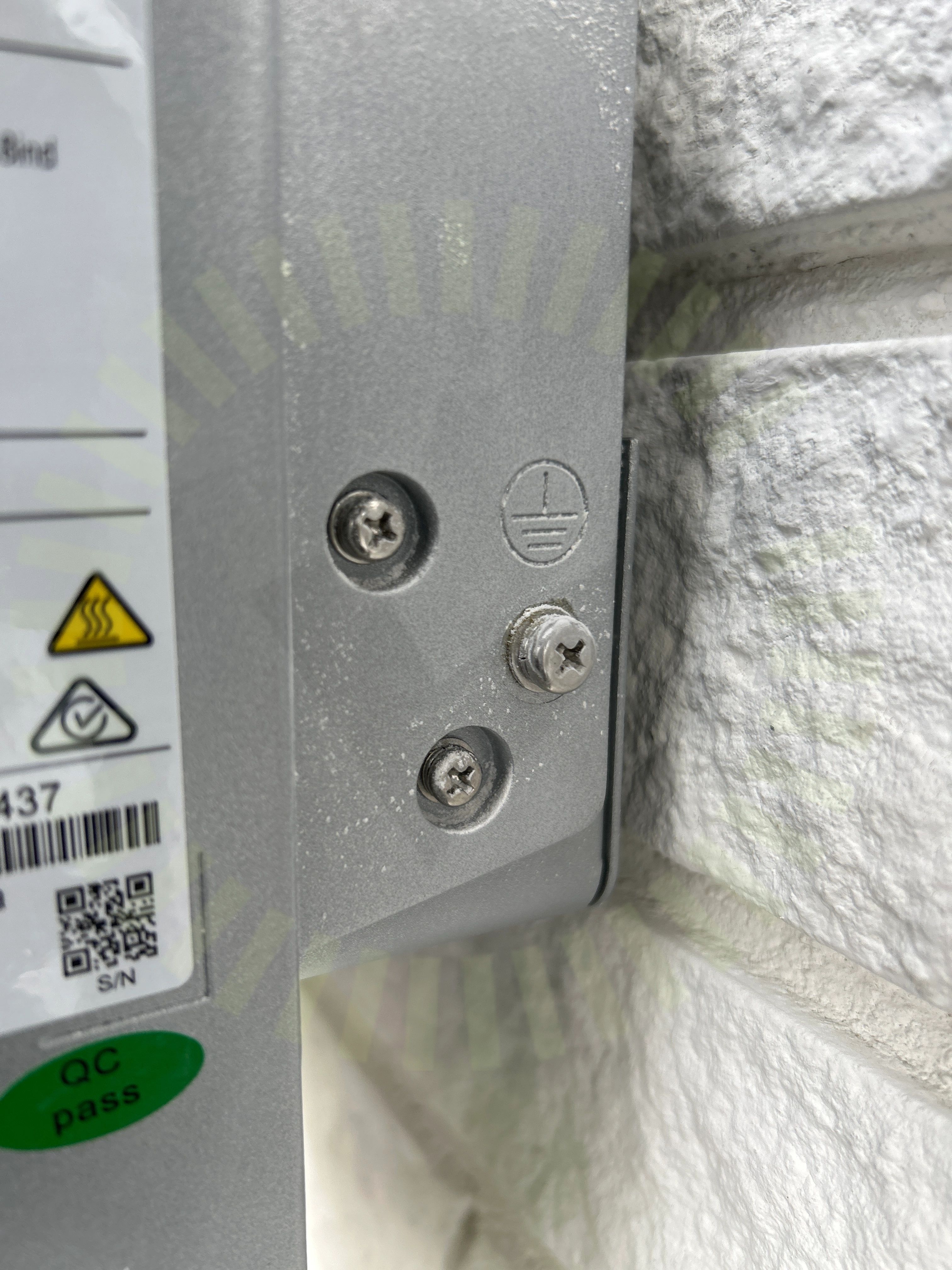

Jordning av chassi

1.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Hybrid Inverter ET Series, V1.1-2022-12-20, Sida 30

1.3 Mätprotokoll DC

Inte godkänd

Mätningar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.4 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

37/41
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordfelsbrytareLedare FastspändaMax total effektMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S30 (390-415) MR

Anmärkningar

2/16

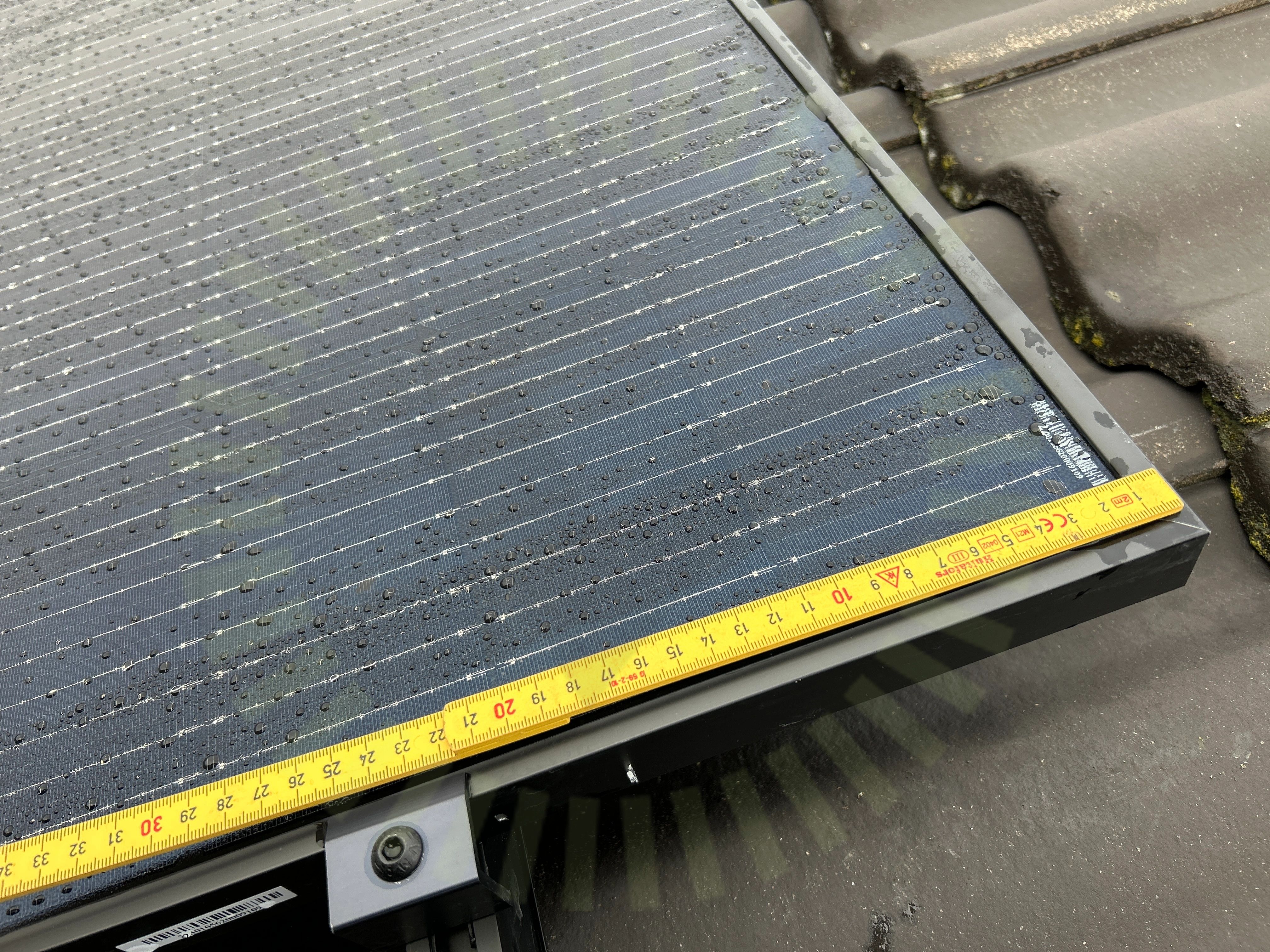

Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Skall sitta från 380-480mm.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

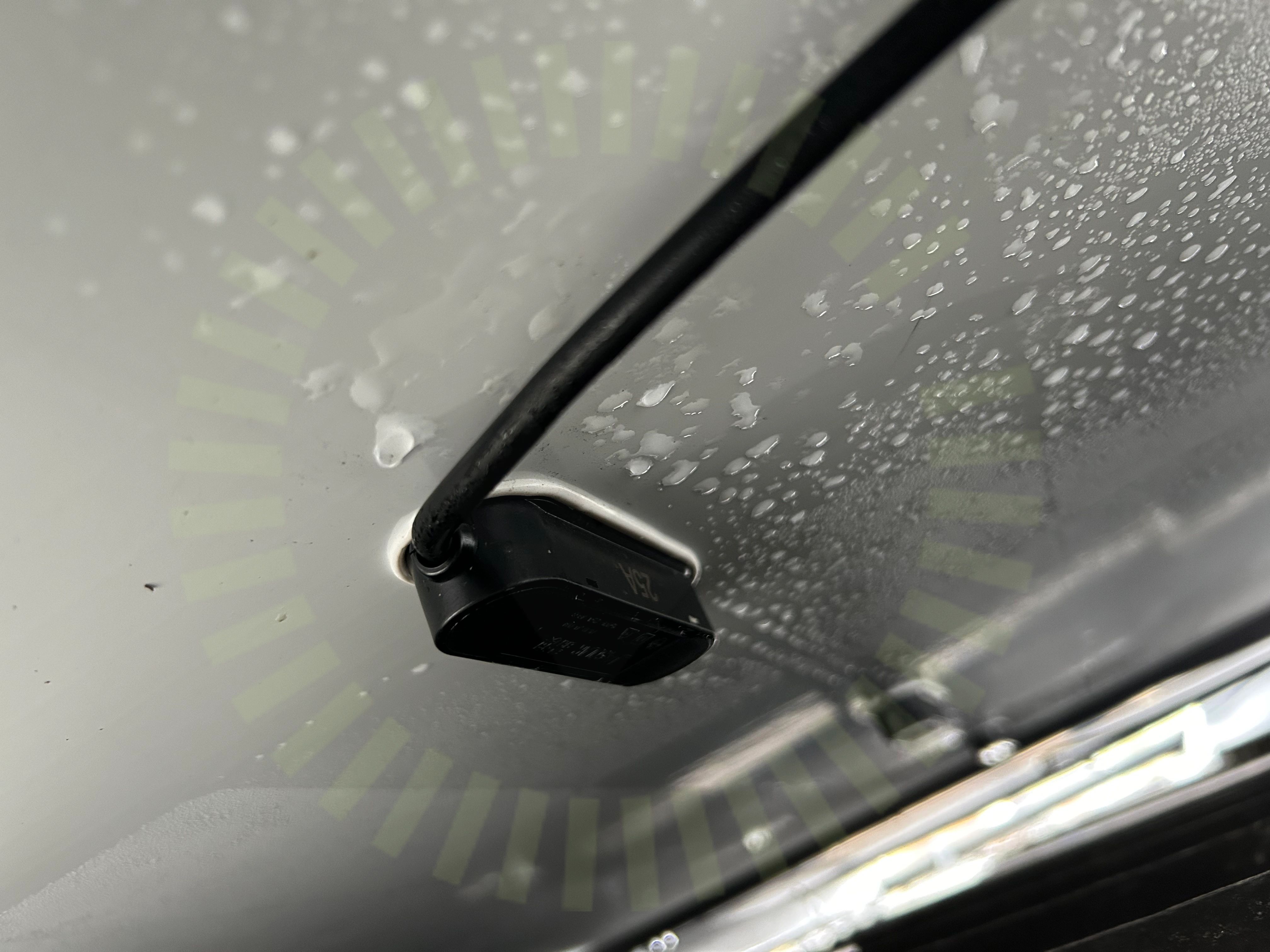

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kablage åtdragna från panelernas utgångar.

Godkända kontrollpunkter

14/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Renusol: VS+

Anmärkningar

4/27

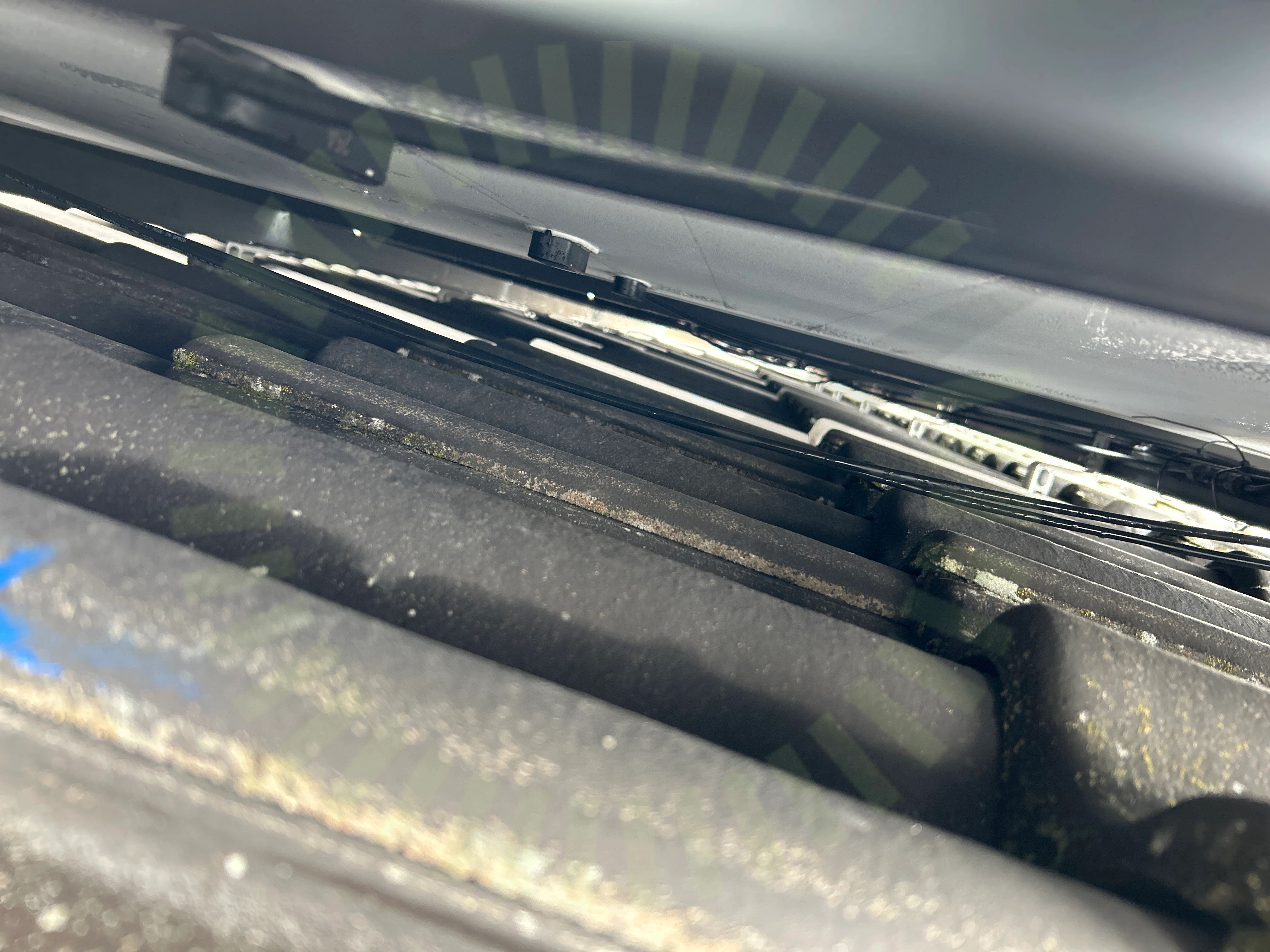

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

3.2 Råspontsinfästning

Inte godkänd

Råspontsinfästningar inte utförda enligt tillverkarens anvisningar.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

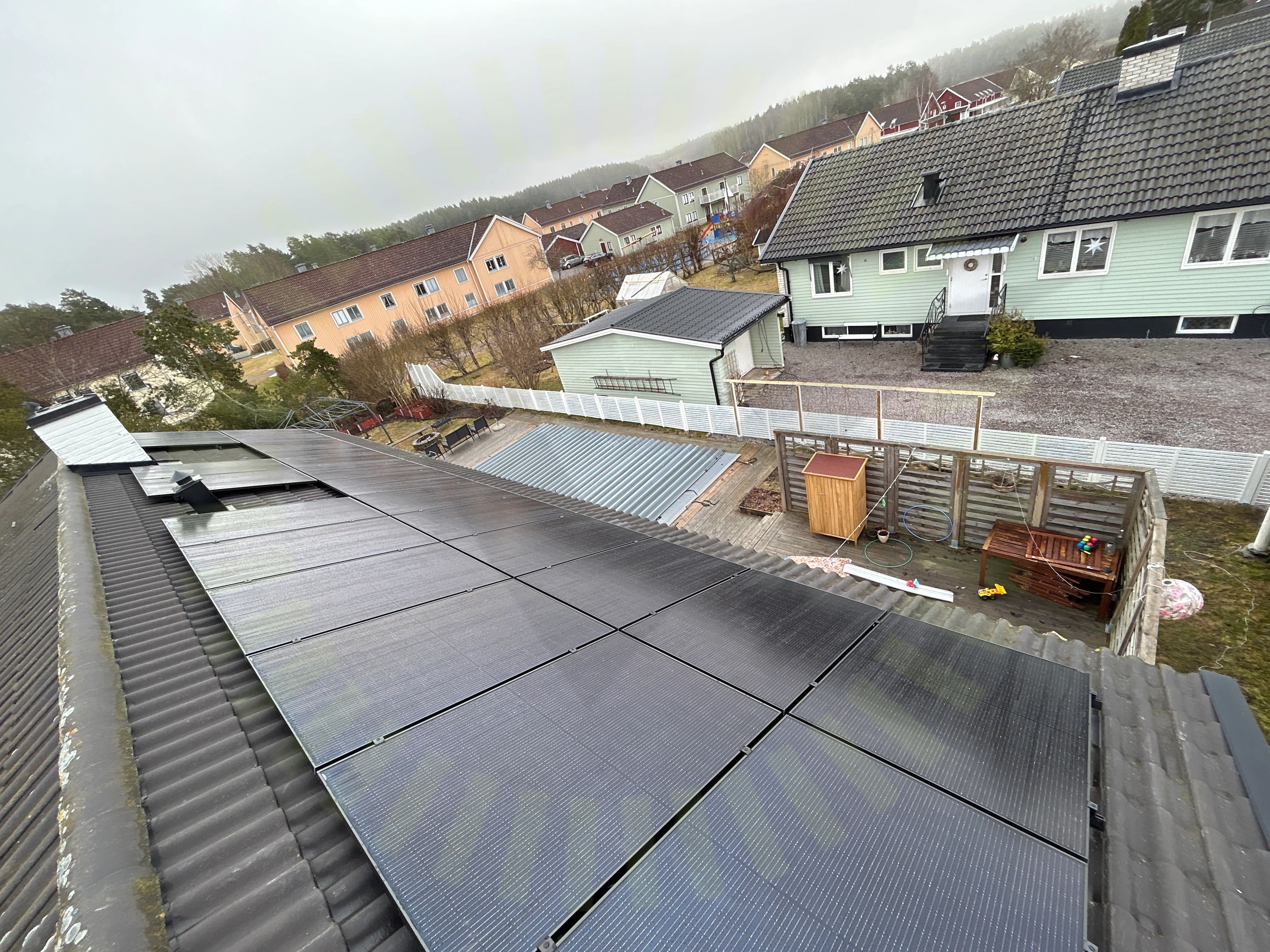

Termisk brytpunkt skenor

3.3 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. 13 paneler i rad utan ett avbrott. Renusol kräver avbrott efter 12m. I nuläget är det 14,7m utan avbrott.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 2

3.4 Takkrokarnas CC

Inte godkänd

Saknas några krokar enligt beräkning.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/27
Använd skruv för klämmaFrämmande materialKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenornas överhäng korslagerSkenskarvarSkenskarvar korslagerSkyddSnö- och VindlastberäkningTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Renusol: VS+

Anmärkningar

1/1

4.1 Skruvlängd

Inte godkänd

Valda skruvar skapar risk för skador på vind.

AMA HUS 21 HSD.141
