Besiktningsrapport

8.9

Installation genom

Svea Solar

Datum

20 april 2026

Ort

Spekeröd, Västra Götalands län

Överspänningsskydd DC

Fastsäkring av produkt

Skenornas infästning

+ 2

92% godkända8% ej godkända

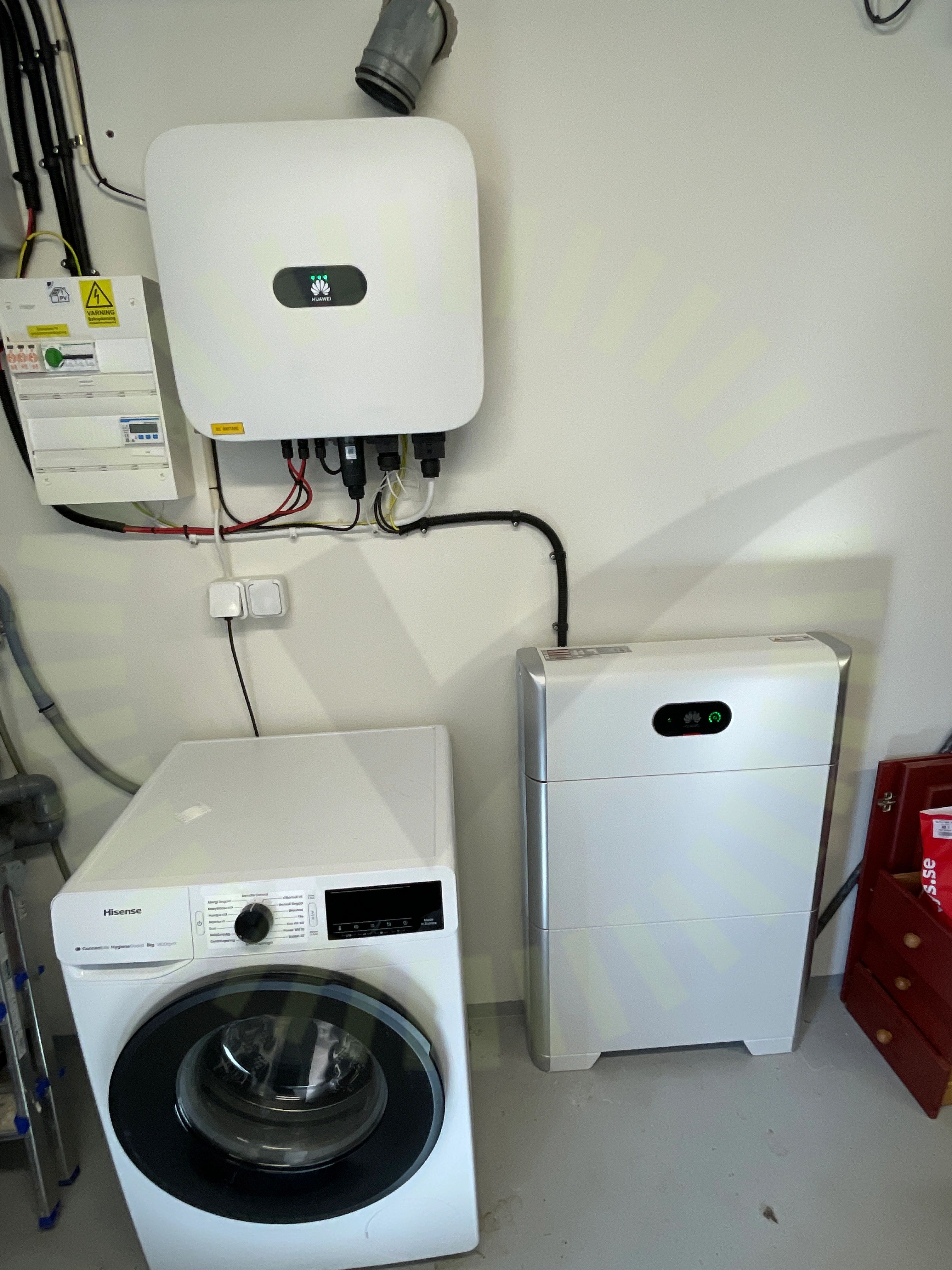

Om installationen

PanelerJA Solar: JAM54S30 xxx/MR

MontagesystemTJB: Solentra TRP - plåttakfäste

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/15

2.1 Fastsäkring av produkt

Inte godkänd

Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.

LUNA2000-(5-30)-S0 User Manual Issue 18 Date 2024-09-20, Sida 71-76

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Lantbruk: JA Solar: JAM54S30 xxx/MR

Godkända kontrollpunkter

15/15

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Lantbruk: Lantbruk

Anmärkningar

1/11

4.1 Överspänningsskydd DC

Inte godkänd

Blandade kontakter förekommer på överspänningsskyddet.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

10/11

Byggnadens lastberäkningFrånskiljareInfälld installationKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemNormcentraler fasskenaPlacering av växelriktareSkydd mot gnagareÖverspänningsskydd AC

Lantbruk: TJB: Solentra TRP - plåttakfäste

Anmärkningar

3/25

5.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 155cm.

Snö- och vindlastberäkning

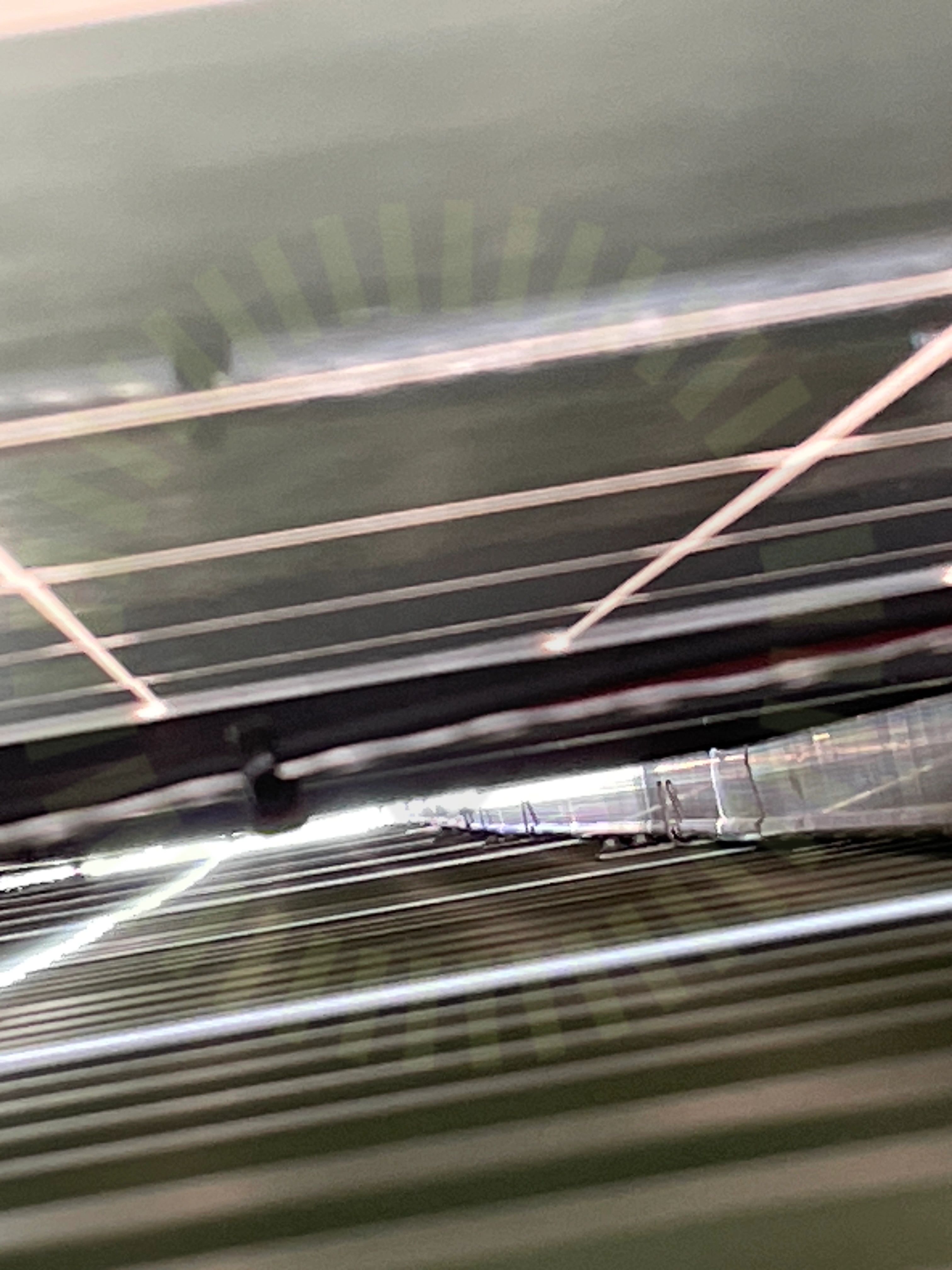

5.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i plåttaksfästet korrekt. Varannat fäste skall vara skruvat.

TJB: Solentra Monteringsanvisningar TRP - plåttakfäste 231010

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/25

Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlåtens tjocklekPlåtinfästningSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSkruvarnas monteringSäkerhetsavståndTermisk brytpunkt skenorTyp av infästningTätningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/35

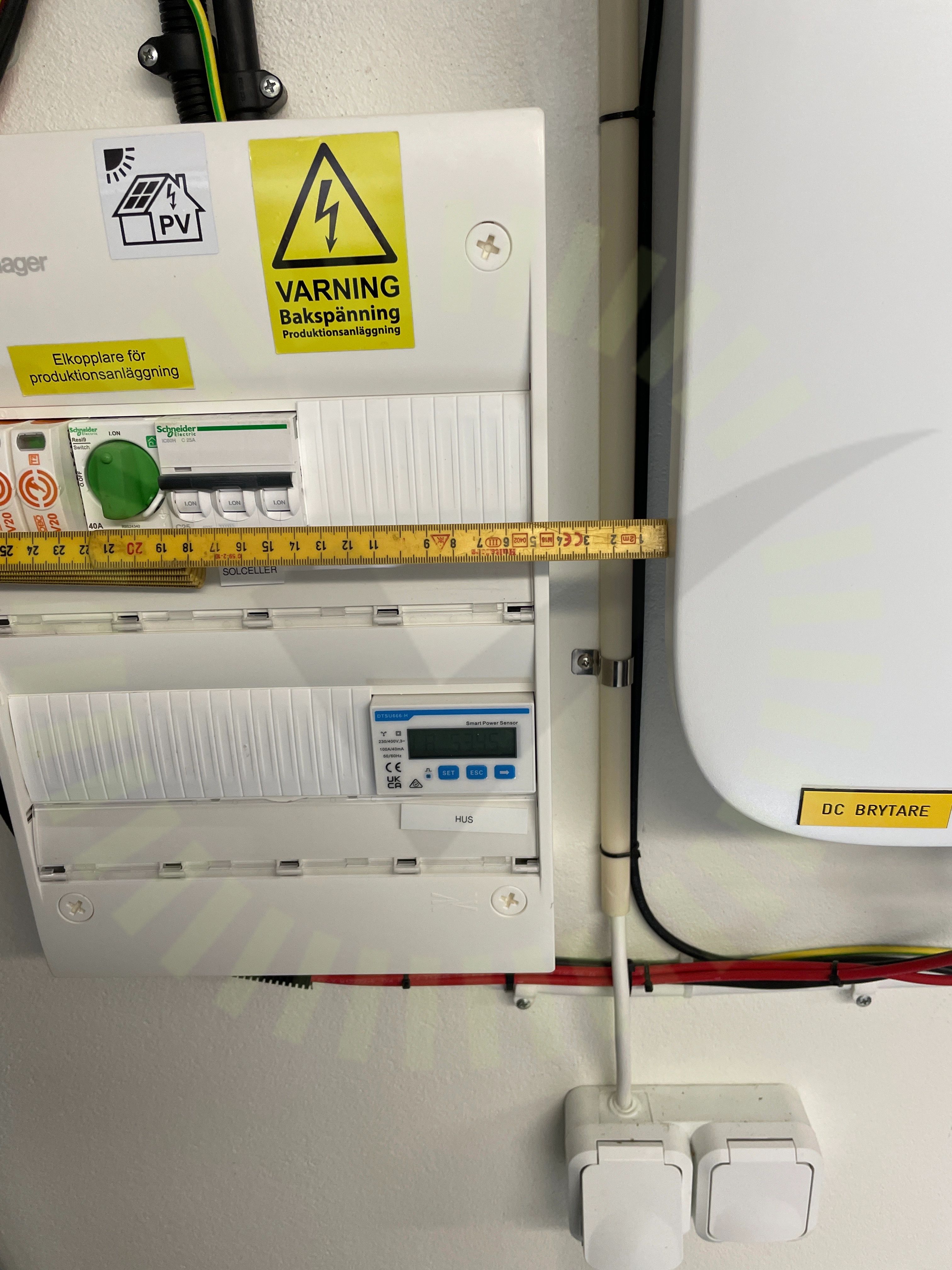

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 29-30

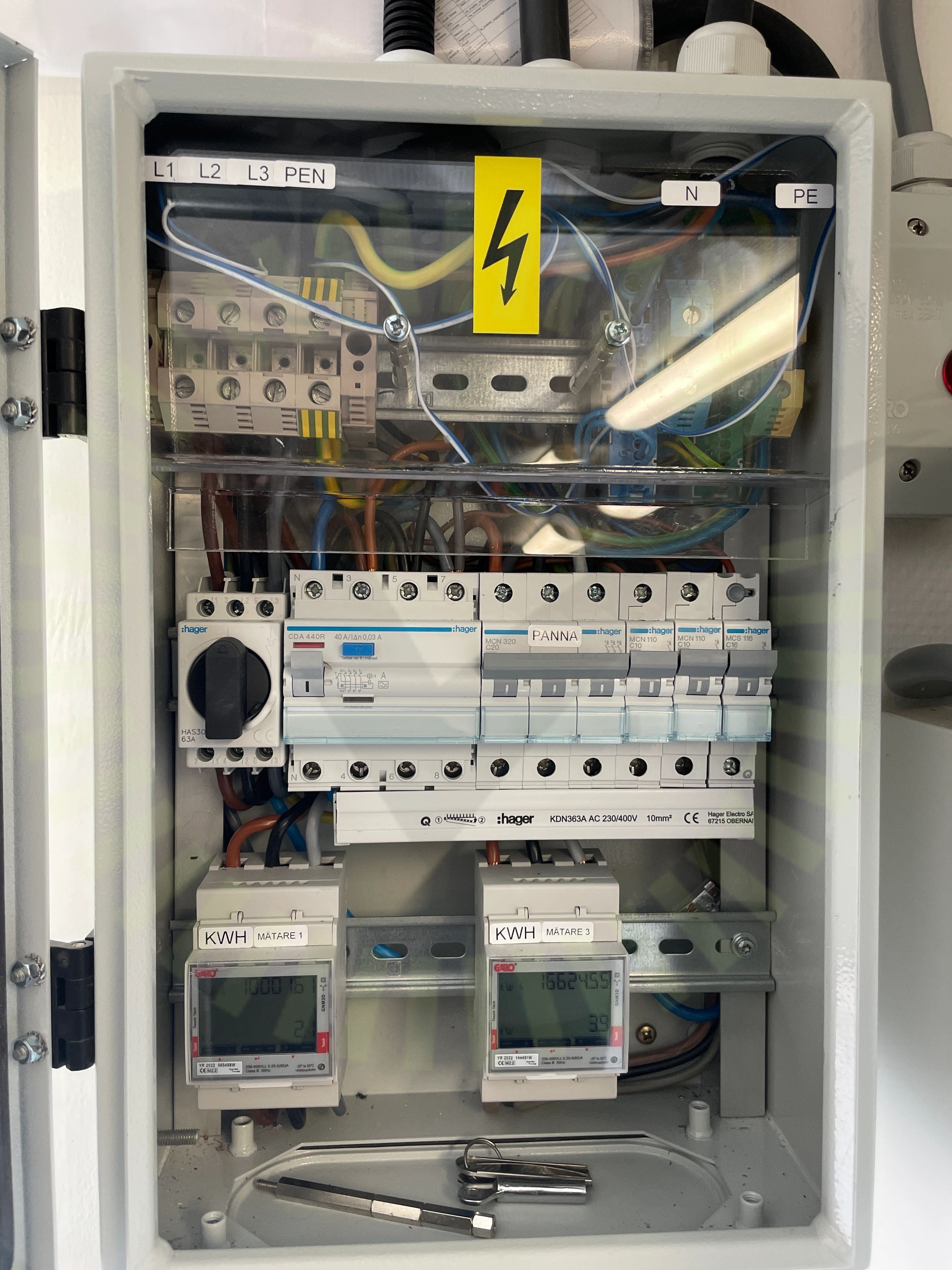

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

30/35

AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max SpänningDC Max StrömDC Min Spänning
