1.1 Mätprotokoll DC
Inte godkändNoterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade. Det skiljer 47 volt på 2 lika stora strängar.
Besiktningsrapport
8.3
Installation genom
Svea Solar
Datum
7 november 2023
Ort
Göteborg, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerTrina: TSM-DE09.05 380-395W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
CC90- UNUM Betongpannor
Anmärkningar
5/24

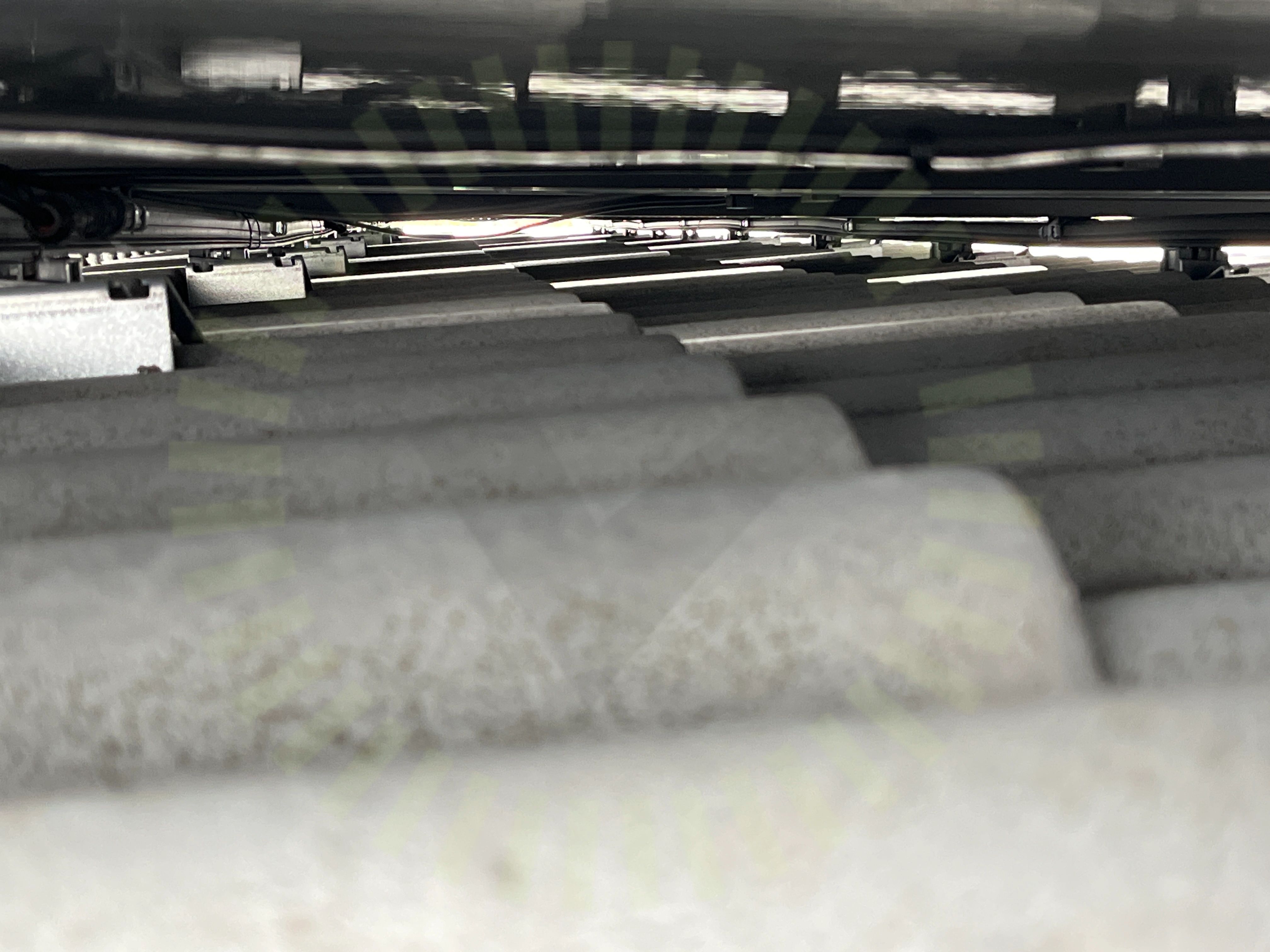

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

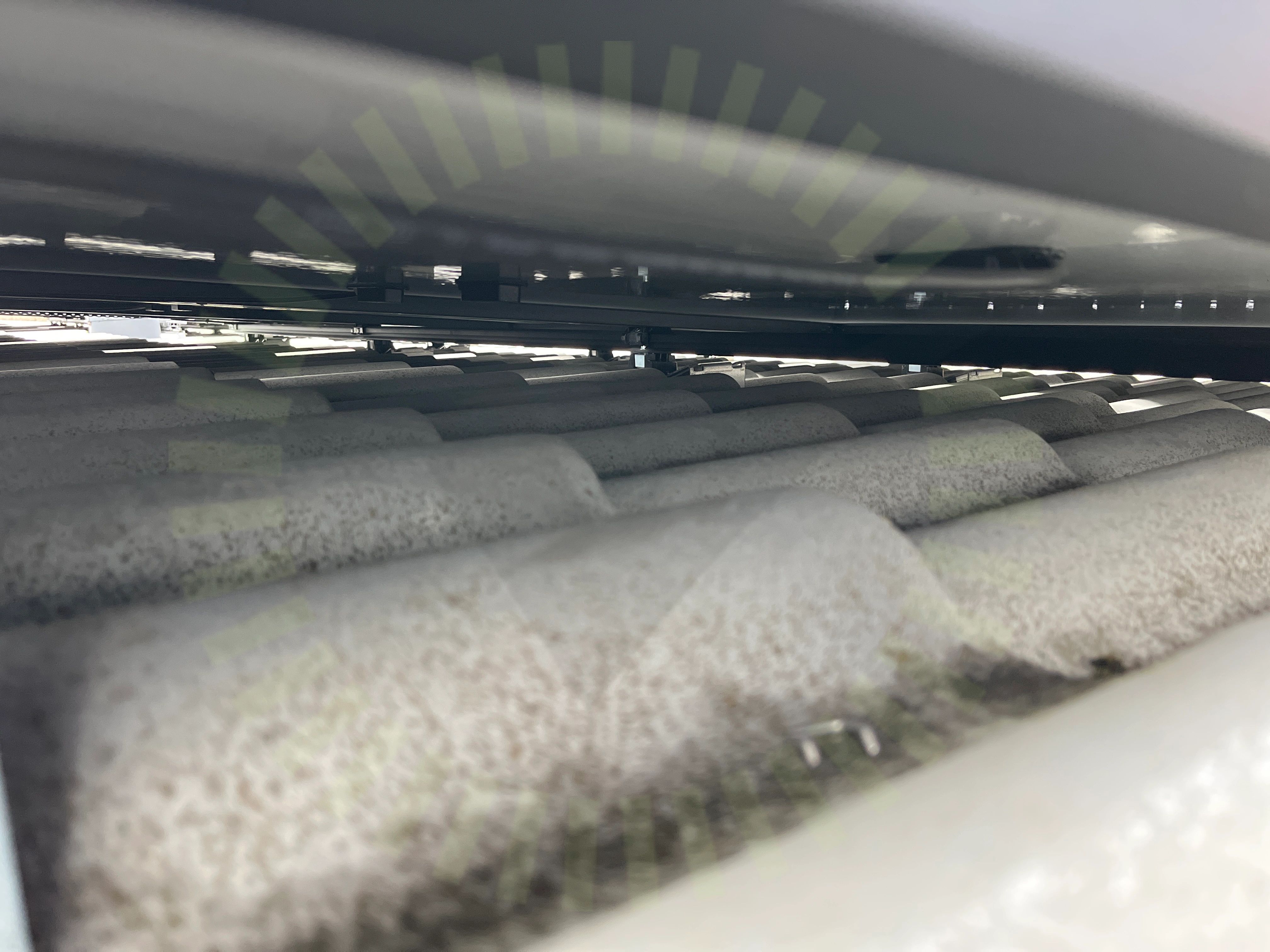

2.2 Klämmans placering i skena
Inte godkändKlämman klämmer inte ordentligt runt skenan då skruven är ivägen.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 9

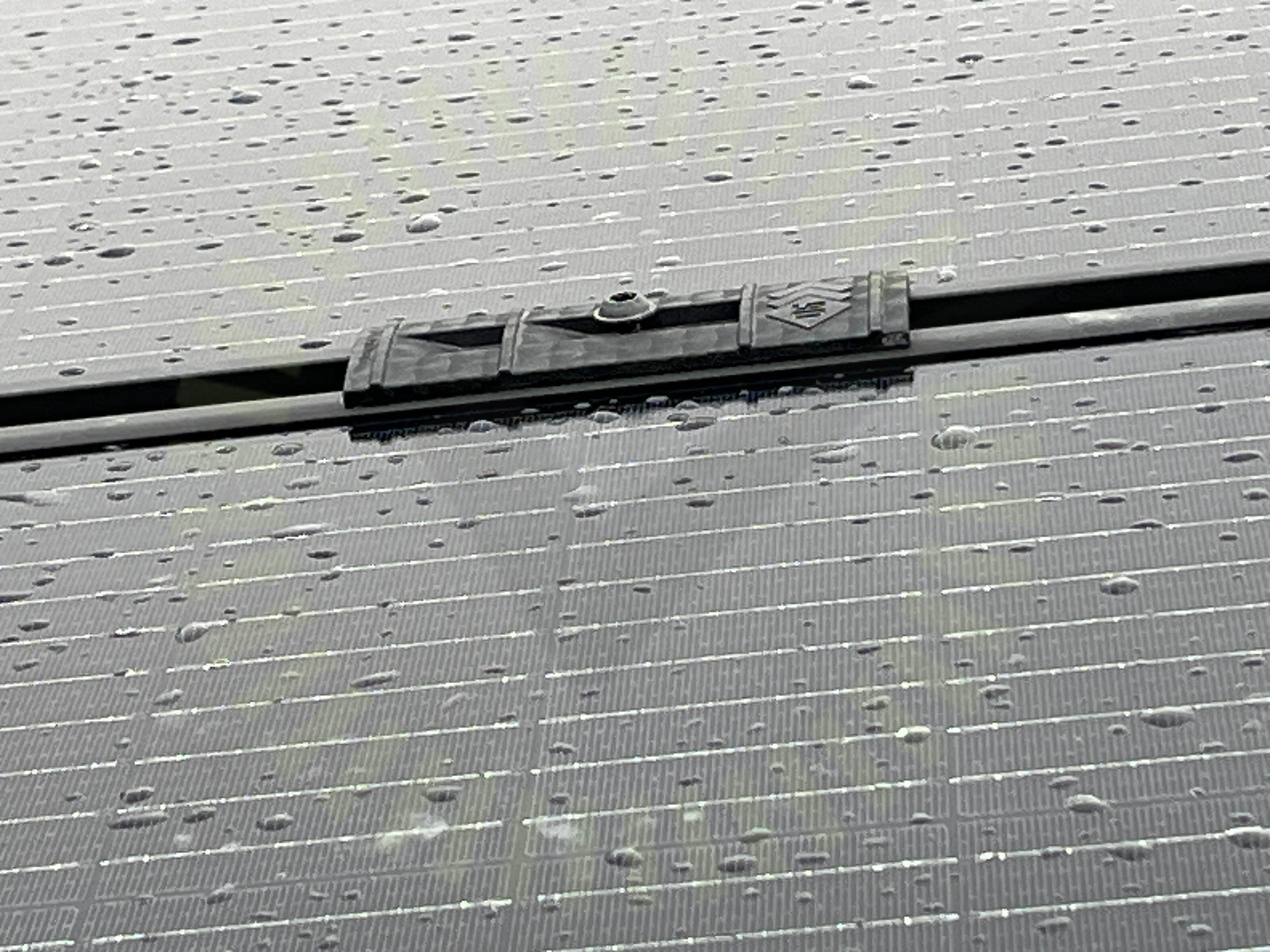

2.3 Mittklämmor skruv
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar. Skruven inte åtdragen.

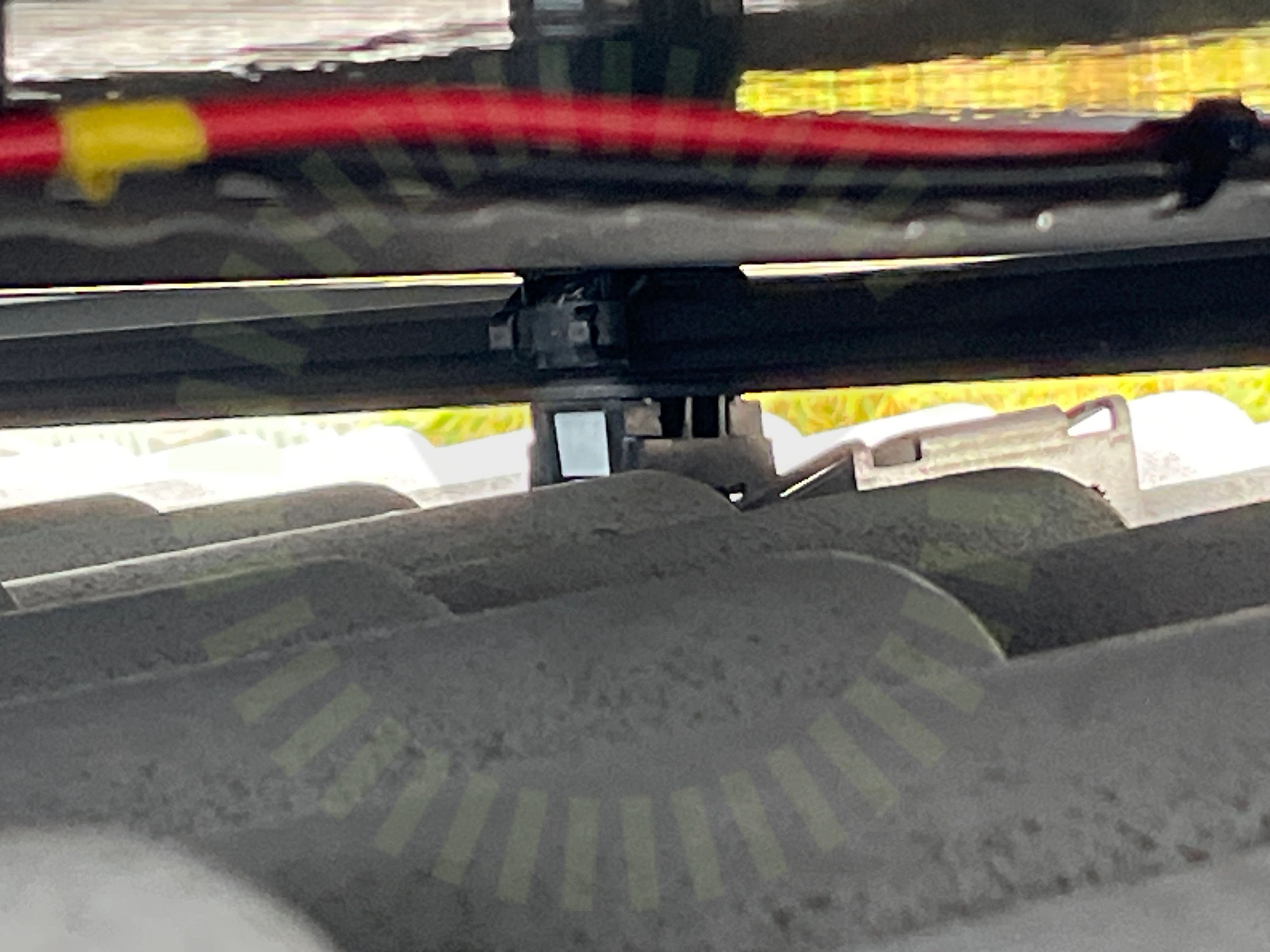

2.4 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven saknas.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
2.5 Takkrokarnas CC skenstart
Inte godkändAvstånd från första till andra takkrok är inte korrekt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2
Godkända kontrollpunkter
18/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringLäktinfästningOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Huawei: SUN2000-12-25KTL-M5
Anmärkningar
6/43

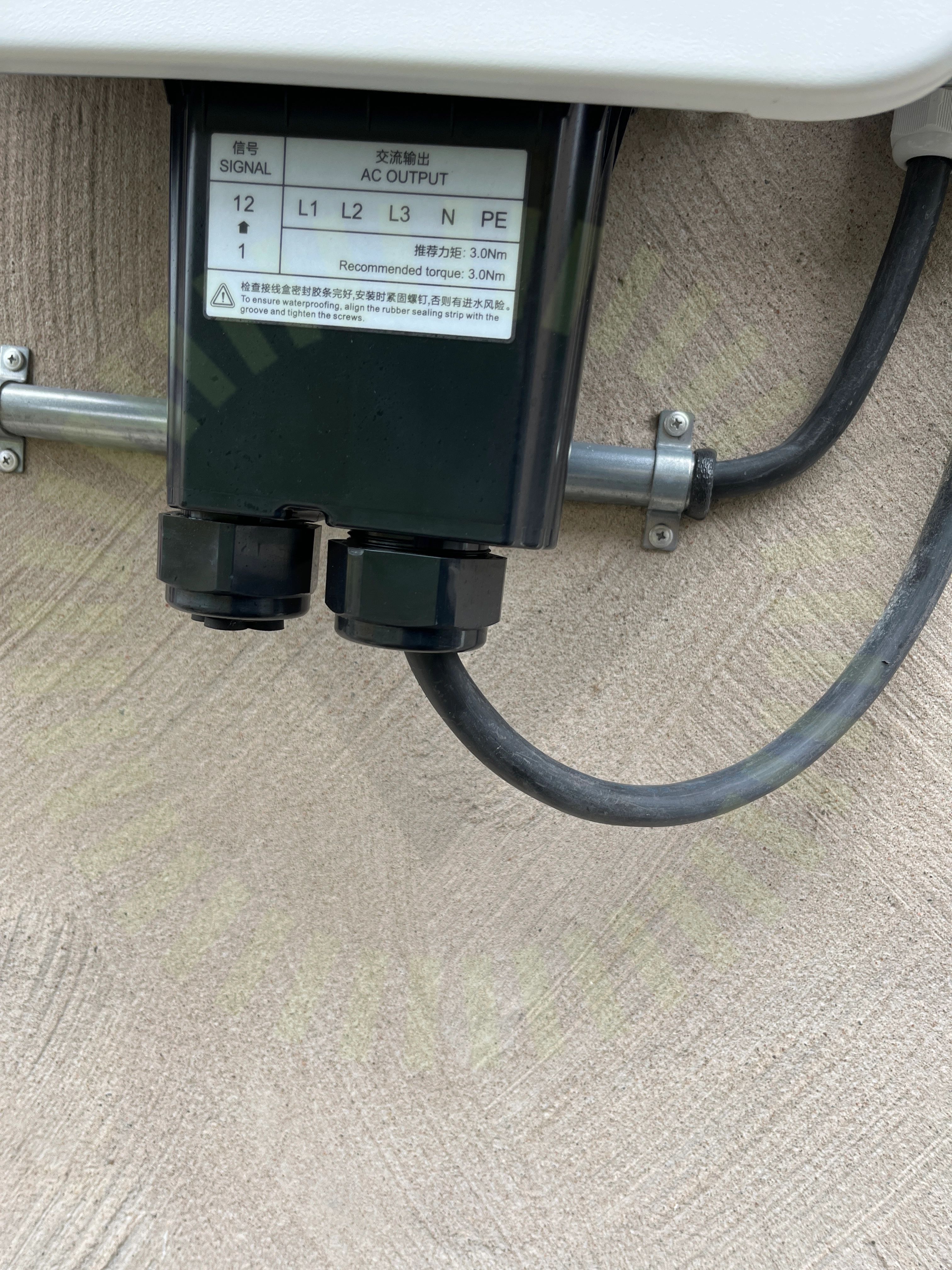

3.1 AC kablage förläggning
Inte godkändKablage drar in mot väggen och påfrestar växelriktarens anslutning.

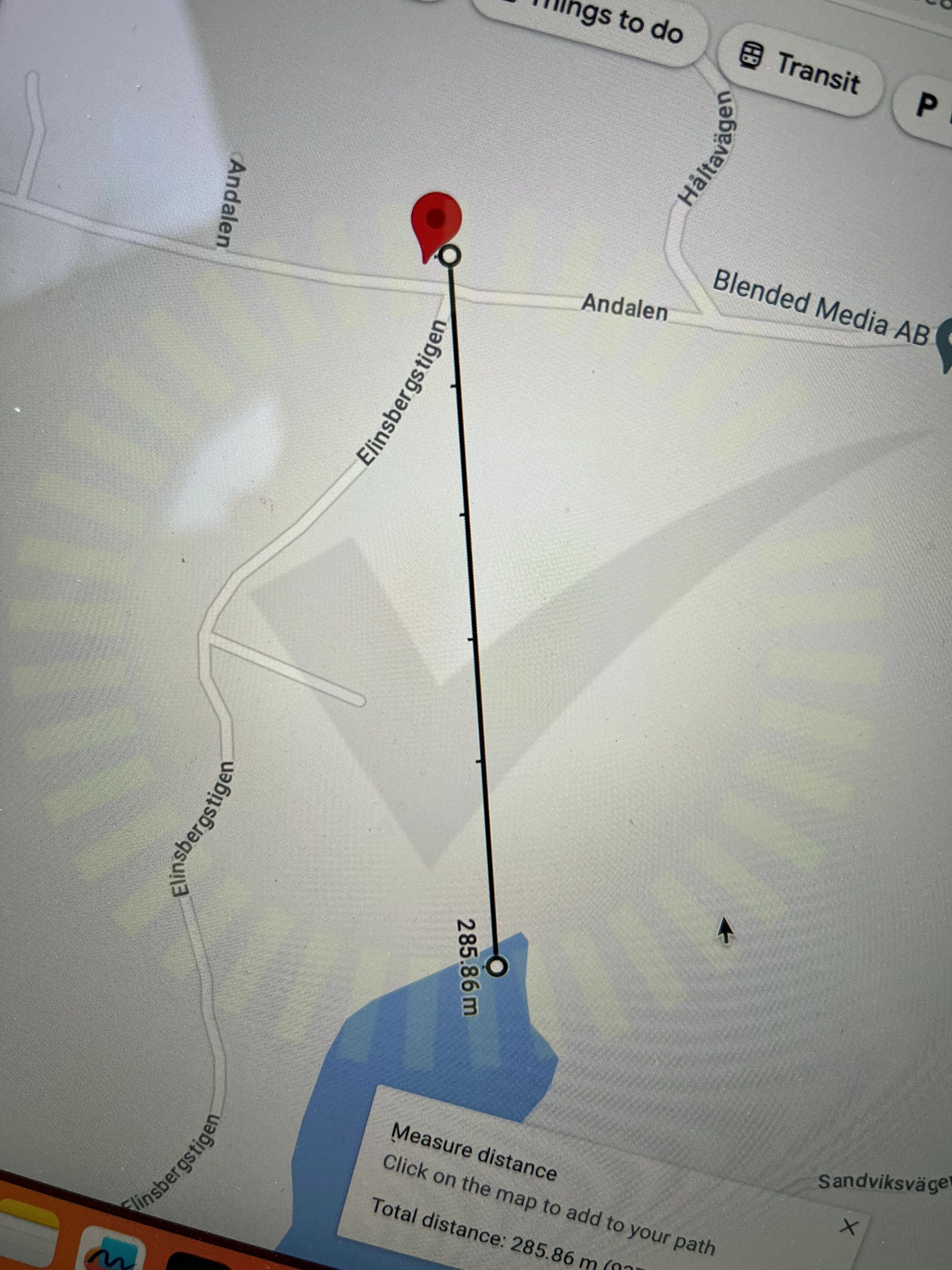

3.2 Avstånd till havet
Inte godkändVäxelriktaren är placerad för nära kustlinjen.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 25

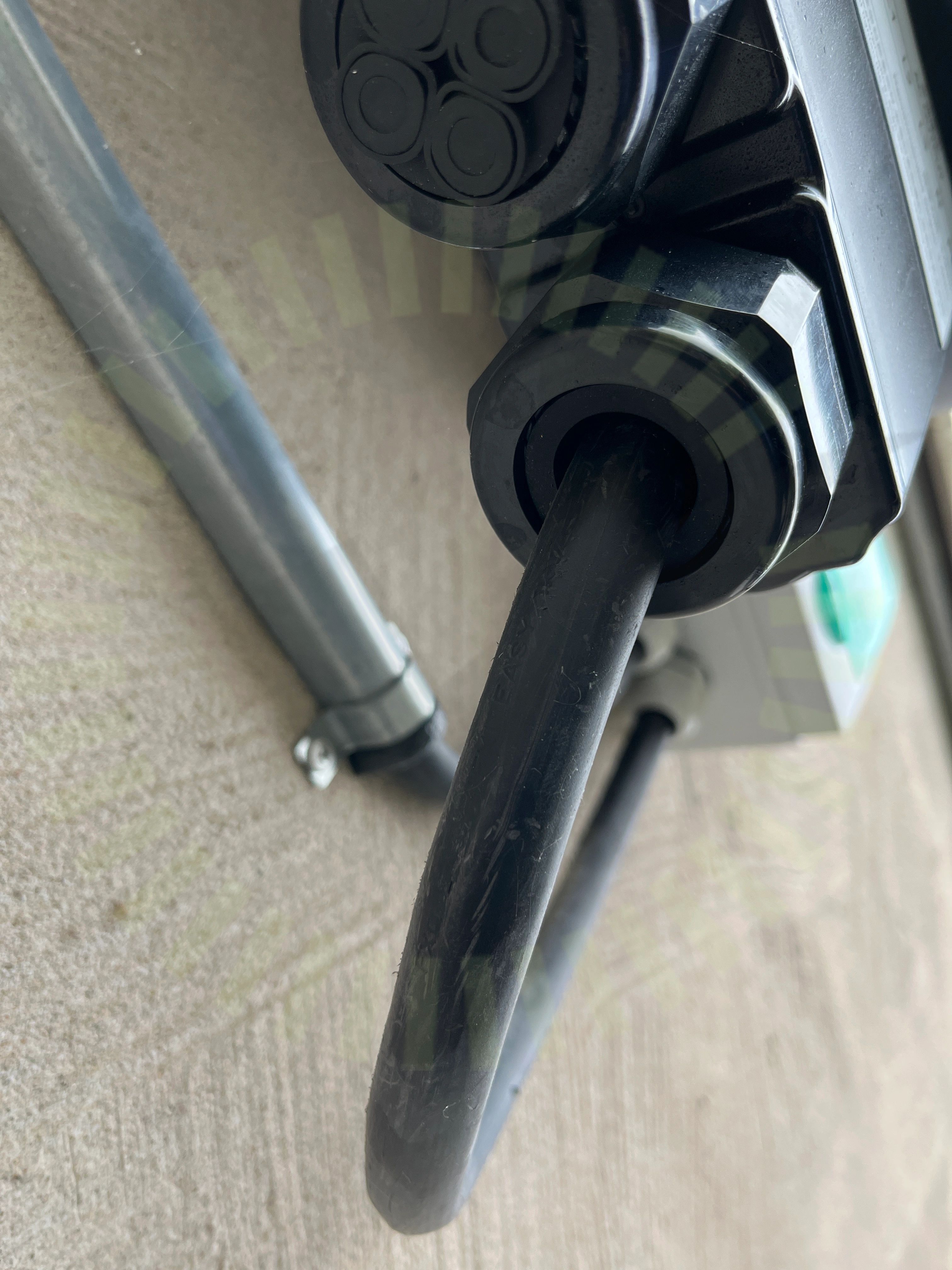

3.3 Förskruvning
Inte godkändFörskruvningen ska hålla tätt.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 43

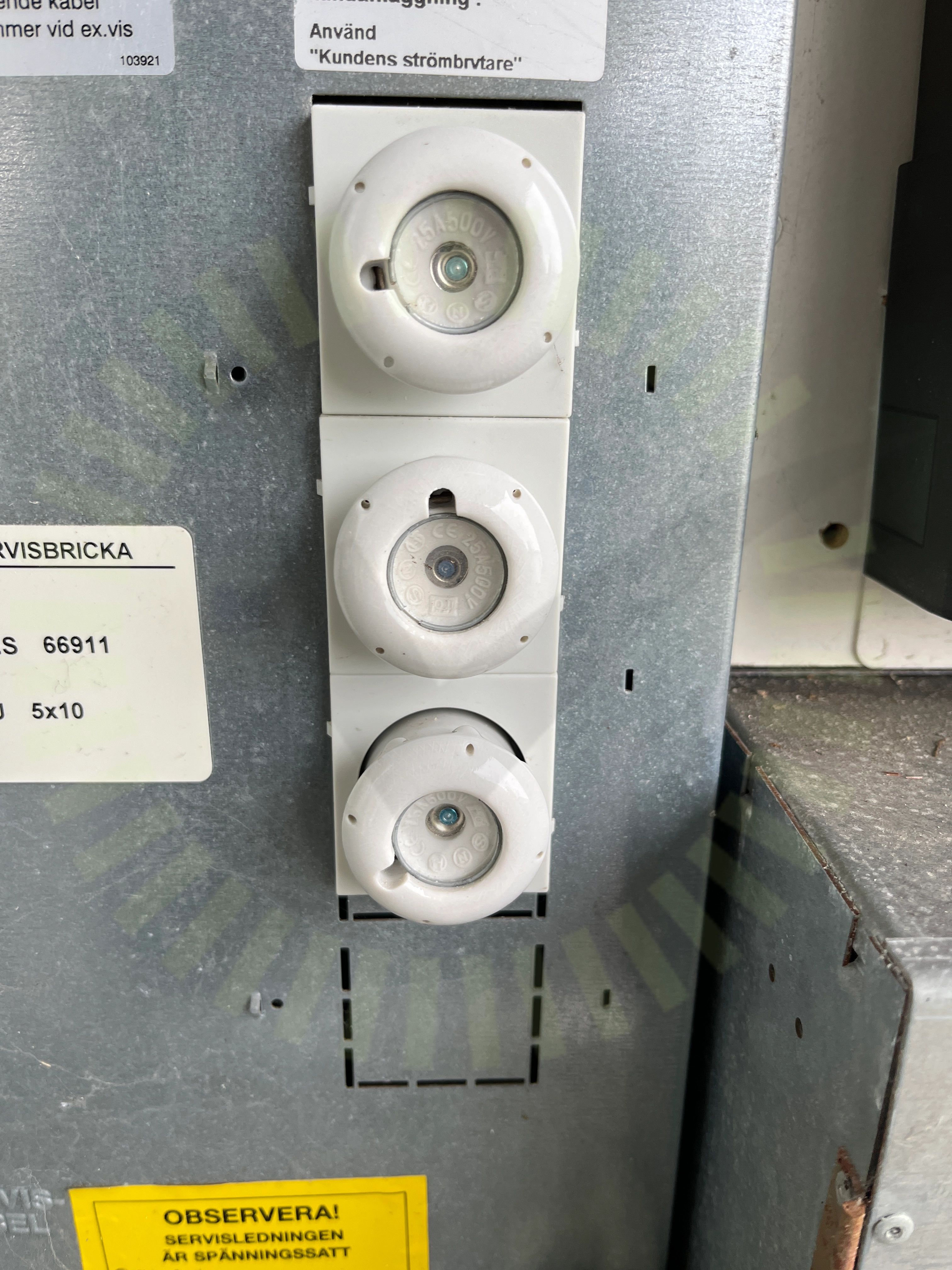

3.4 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

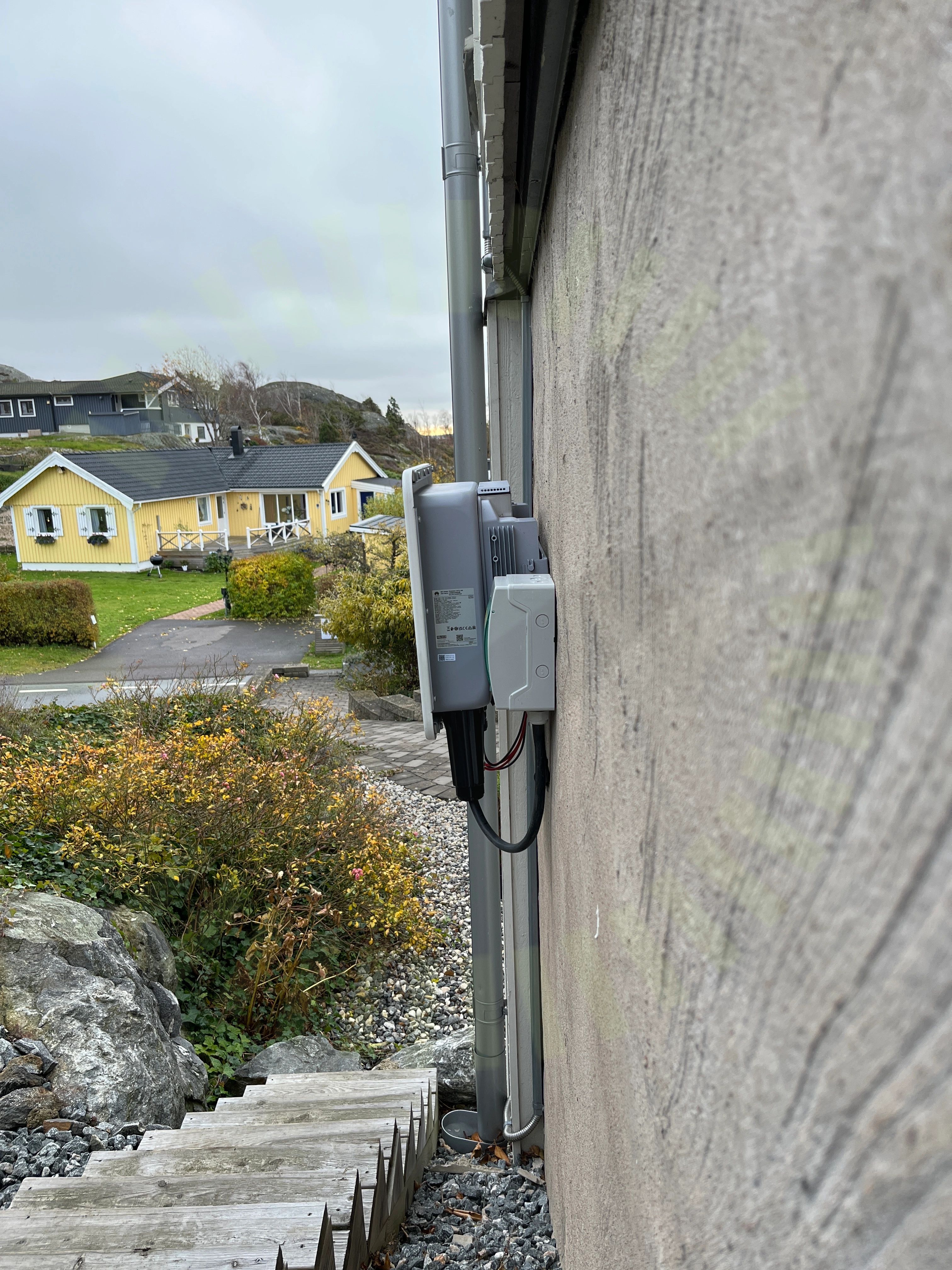

3.5 Placering
Inte godkändVäxelriktarens placering följer inte tillverkarens anvisningar. Den lutar framåt.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 25

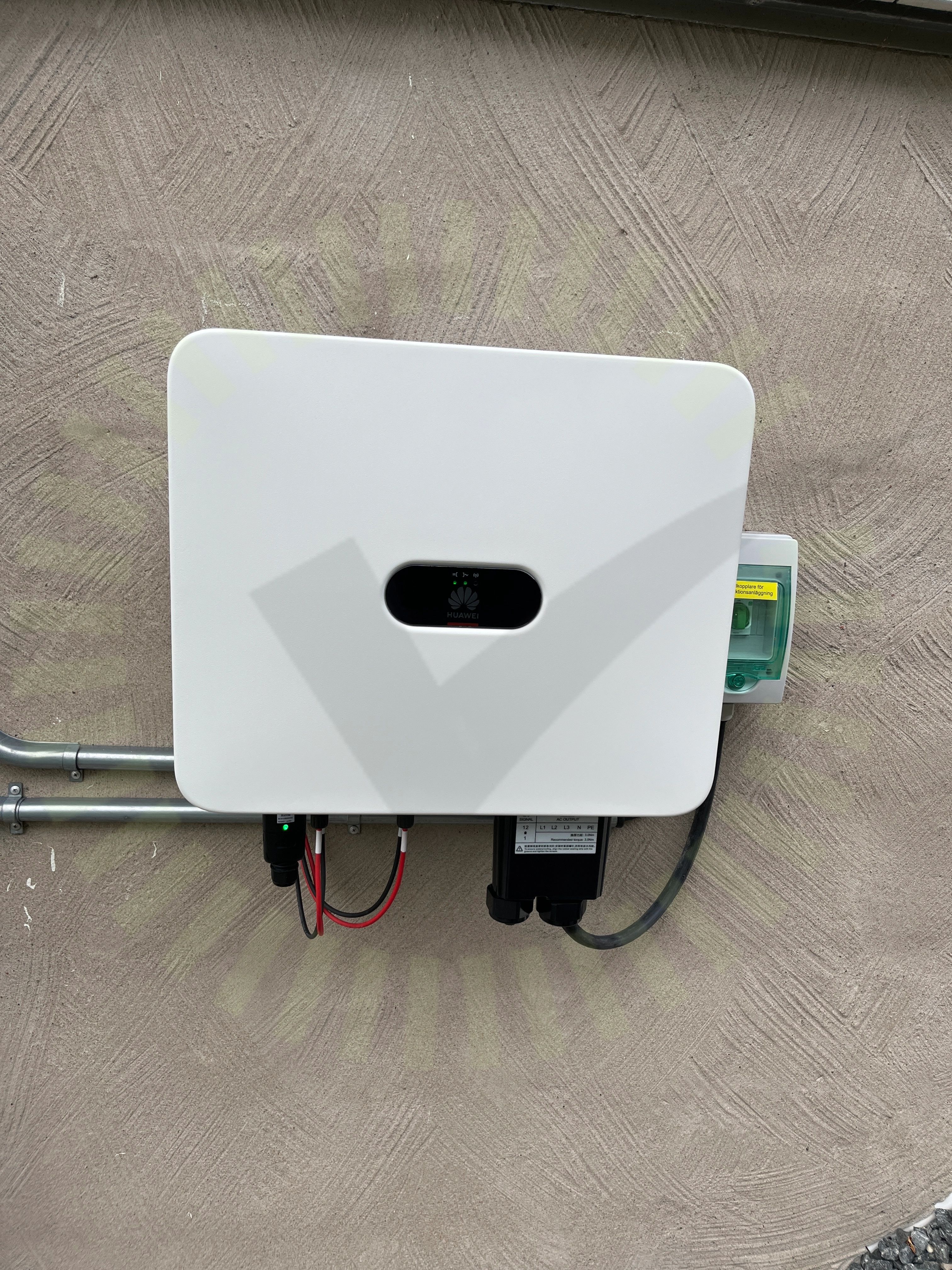

3.6 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
37/43AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Trina: TSM-DE09.05 380-395W
Anmärkningar
1/15

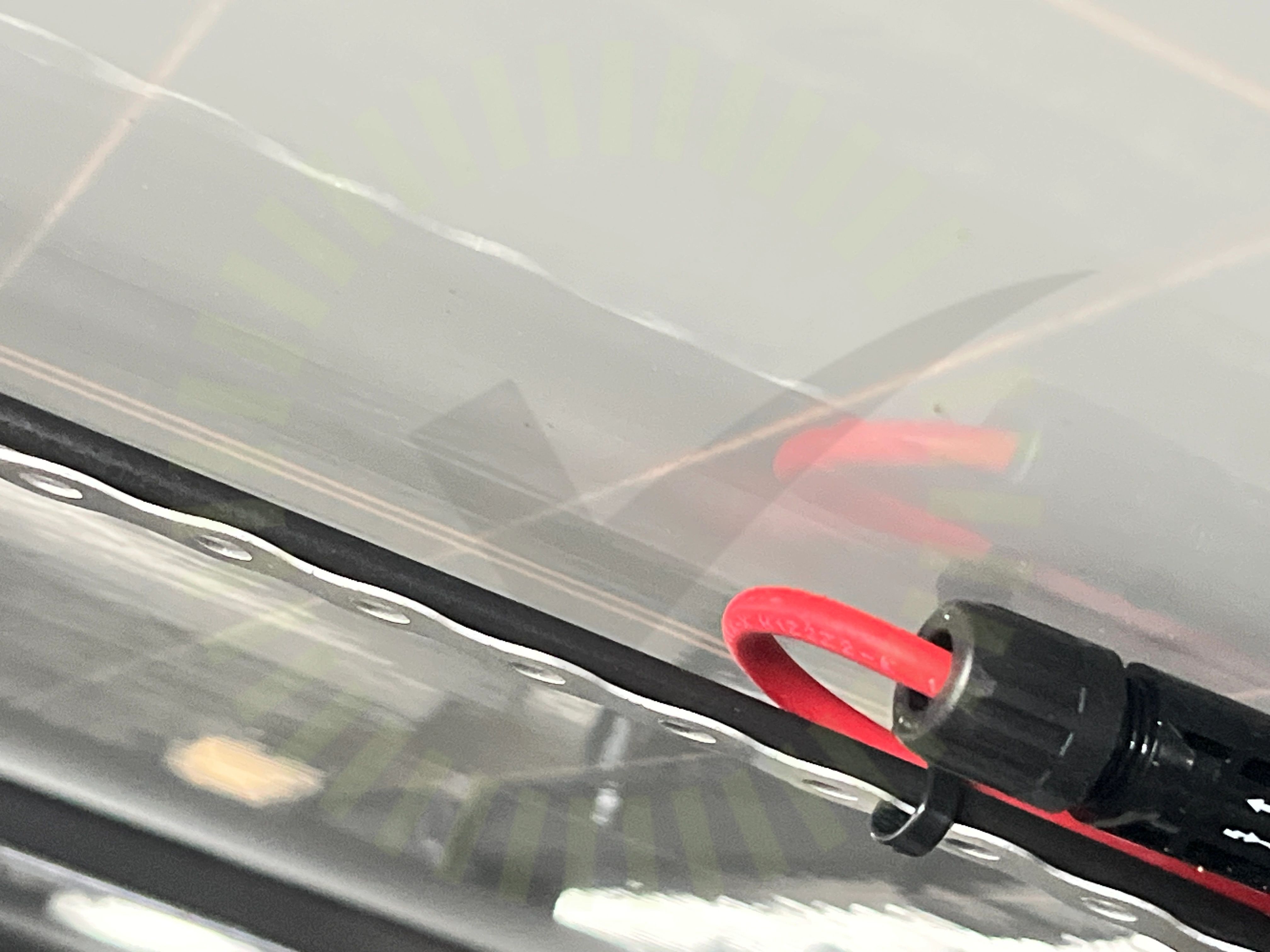

5.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
