Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Elteknik i Lund

Datum

24 januari 2024

Ort

Bara, Skåne län
Kopplingslåda
Klämmornas överlappning
Skador tak
85% godkända15% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemValkPro P10+ Syd
VäxelriktareSolis: S5-GR3P(3-20)K
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Ett korrekt strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt. Layout stämmer ej överens med verkligheten.

Godkända kontrollpunkter

1/3
Avtal

Ej tillgängligt vid besiktning

1/3
Mätprotokoll DC

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/17

2.1 Strängförläggning

Inte godkänd

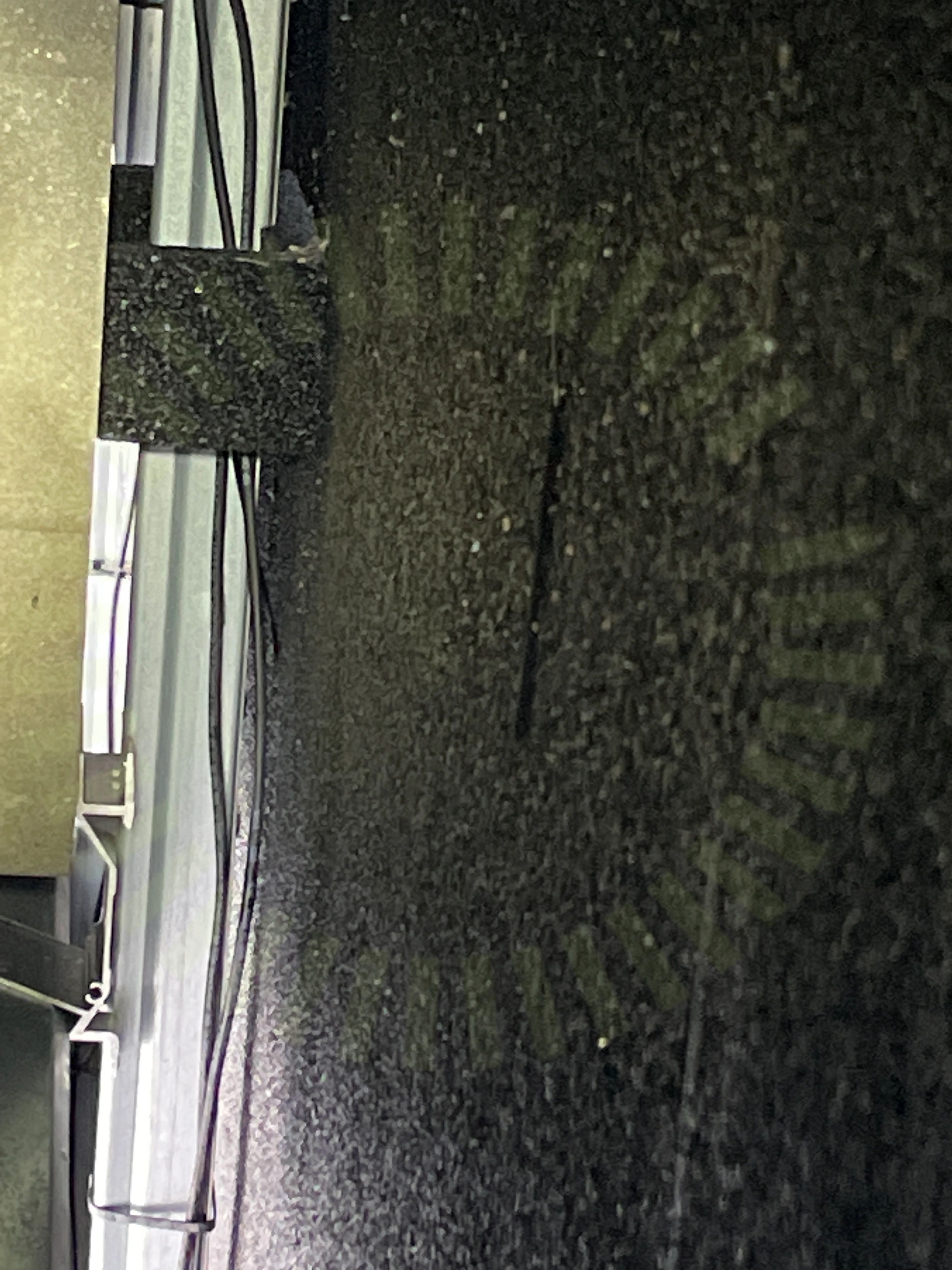

Strängarnas ledare följer ej varandra och skapar en öppen slinga. Detta gäller på hustak.

SS 436 40 00 (712.521.103)
Klämmornas överlappning

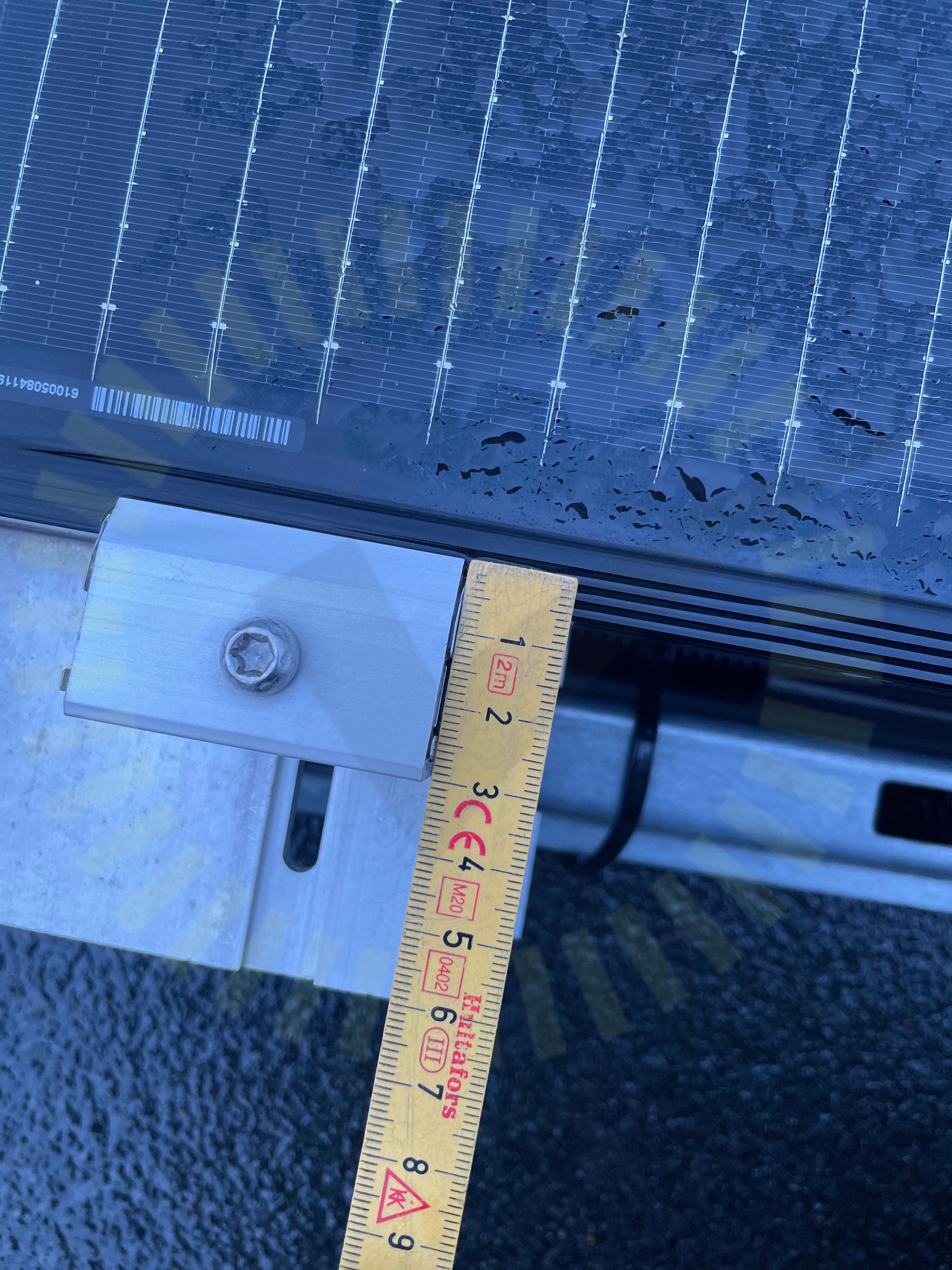

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Klämman ska överlappa minst 8 mm.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15
Kopplingslåda

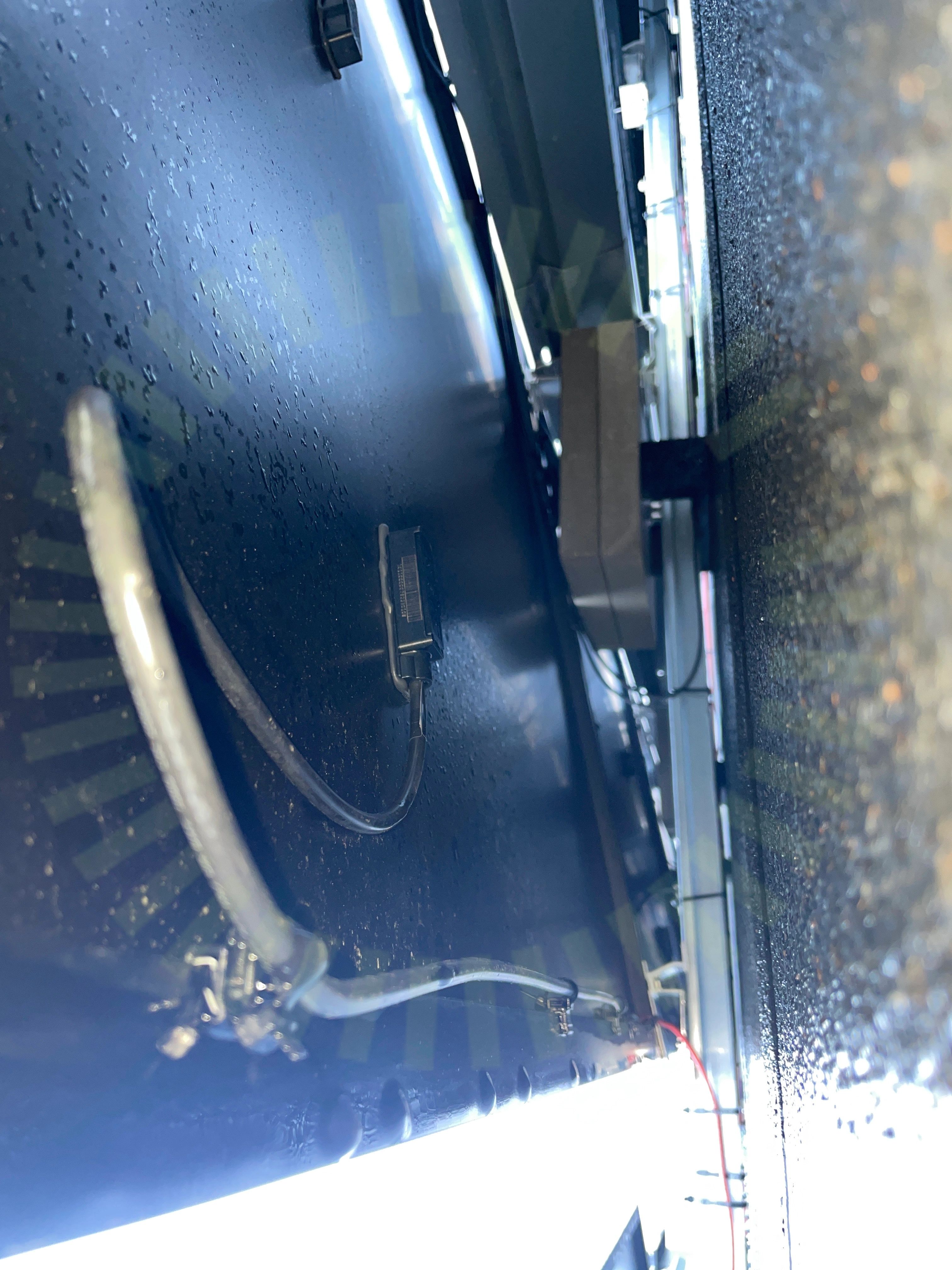

2.3 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

Godkända kontrollpunkter

14/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, ValkPro P10+ Syd

Anmärkningar

4/17

3.1 Ballast

Inte godkänd

En korrekt lastberäkning saknas. Panellayout på hustak stämmer ej överens med verklighet.

Tillverkarens anvisningar
Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skador tak

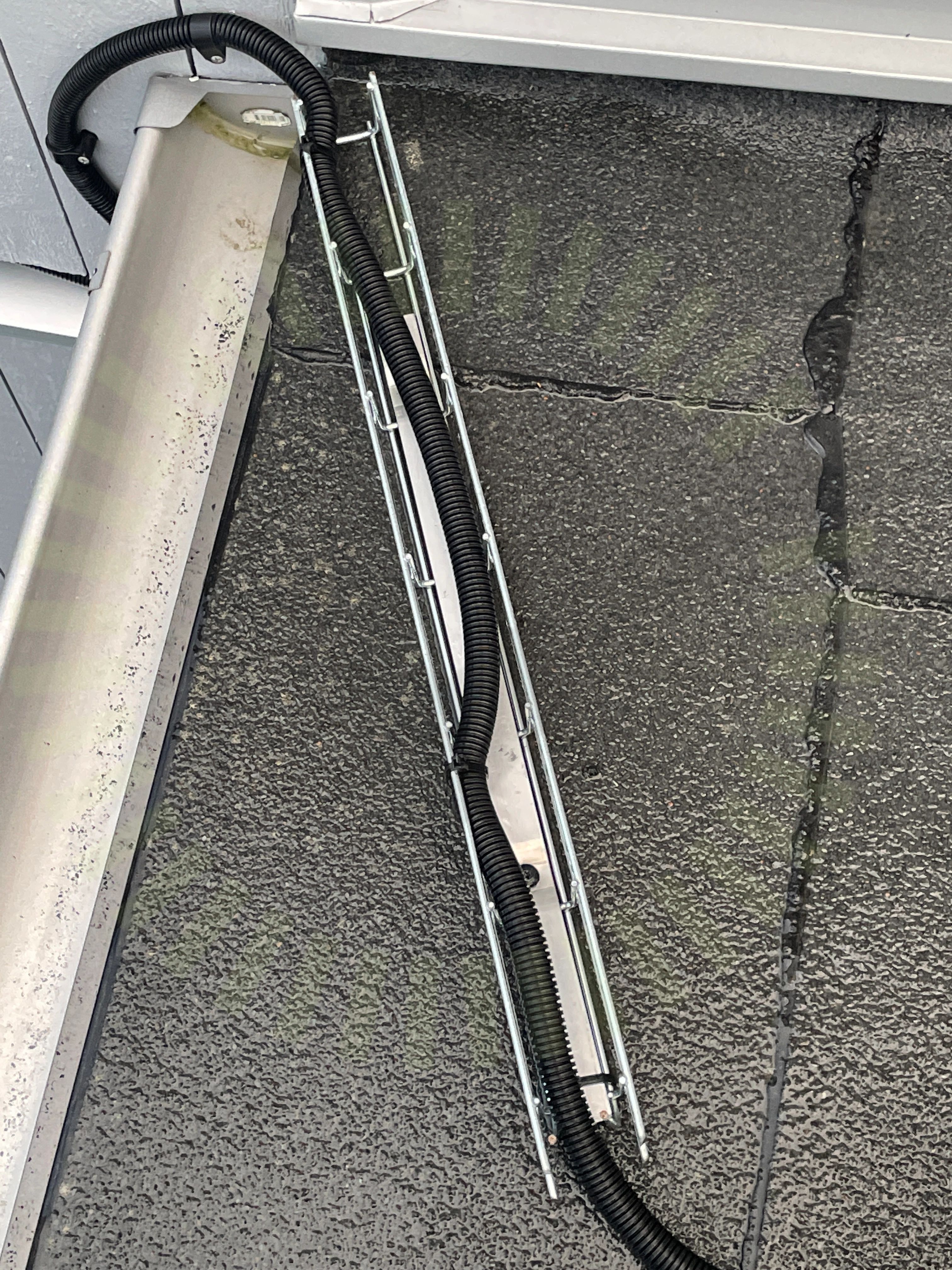

3.3 Skador tak

Inte godkänd

Gjort åverkan på papp genom att ha skruvat rakt ner i taket. Detta både på garagetak och hustak.

3.4 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/17
Basfot HögBasfot: LågDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas skarvVindavvisareVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/34
Avstånd närliggande objekt

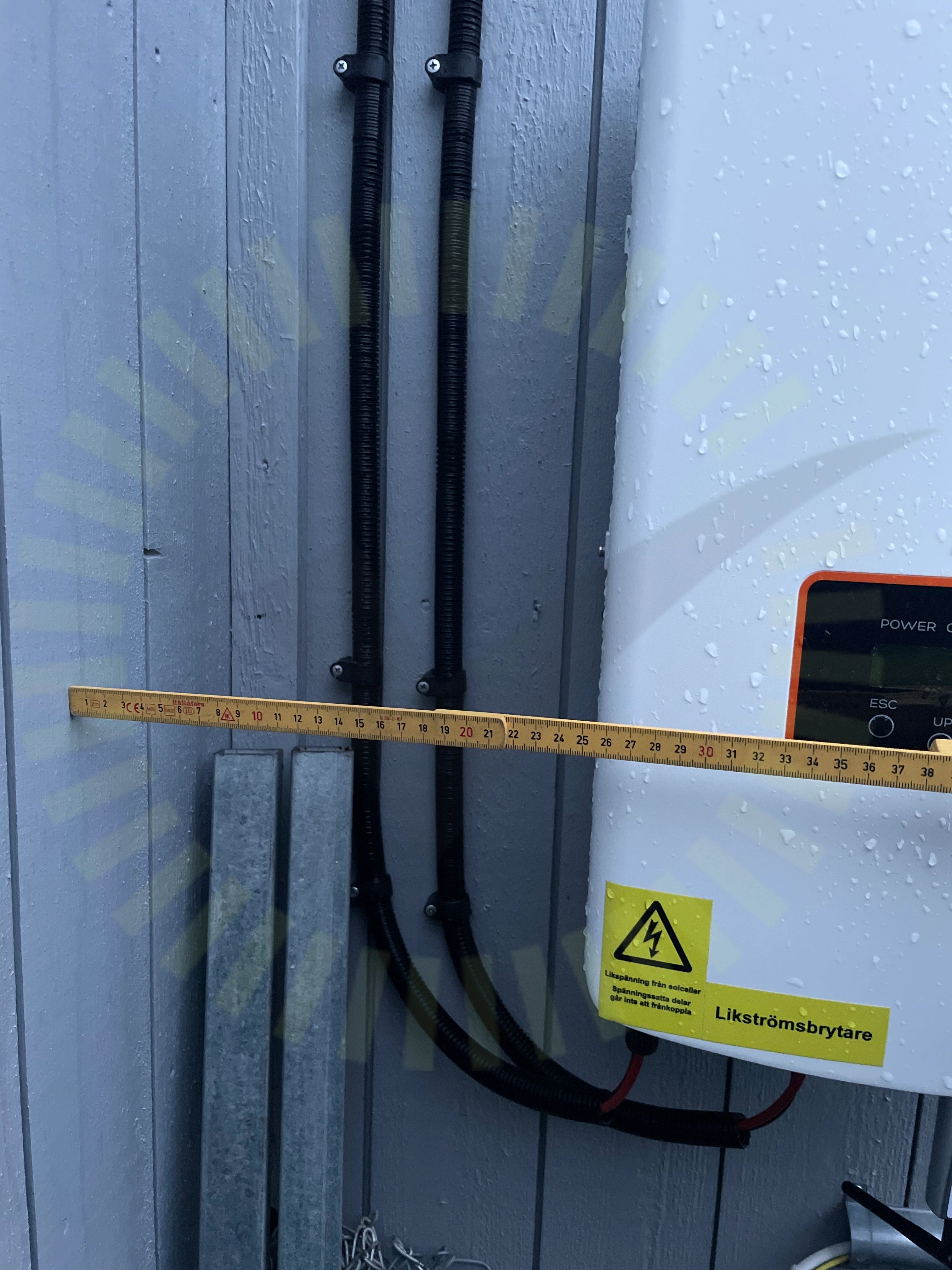

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Solis: Manual S5-GR3P(3-13)K FN EUR V1.3(20230207), Sida 10

5.2 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

Väderbeständigt material

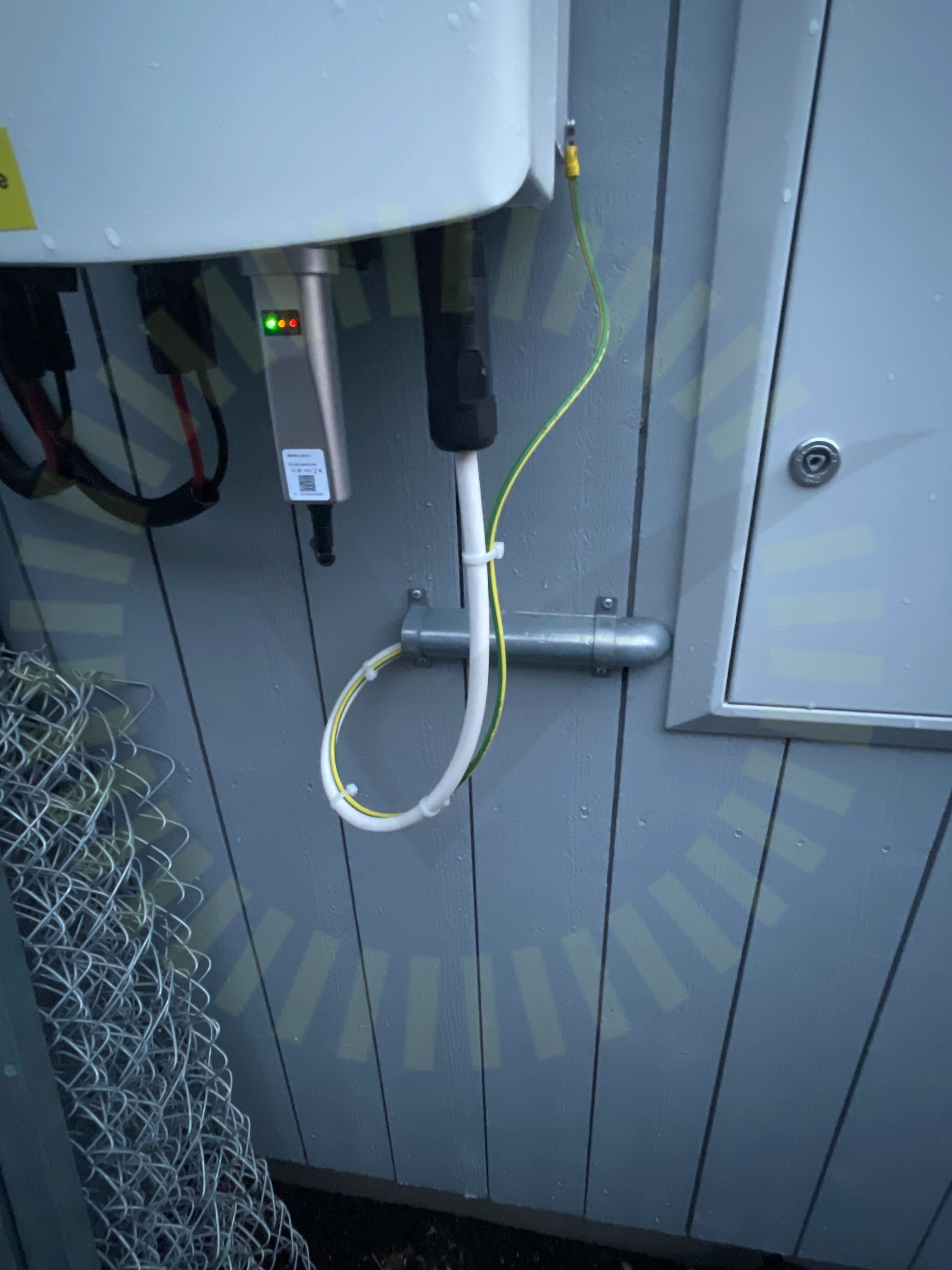

5.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Detta gäller både buntband och PE kabel.

Godkända kontrollpunkter

30/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34
Strängdesign
