Besiktningsrapport

9.7

Installation genom

Svea Solar

Datum

5 oktober 2023

Ort

Hägersten, Stockholms län

Skenornas infästning skruvade

Kontaktdon

Varning för likspänning

96% godkända4% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR

MontagesystemCC90- UNUM Betongpannor

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CC90- UNUM Betongpannor

Anmärkningar

1/23

2.1 Skenornas infästning skruvade

Inte godkänd

Använd skruv avviker från manual.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

22/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

GoodWe: GW4-15K-DT/SDT G2 Series

Anmärkningar

2/41

3.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på undercentral och arbetsbrytare. Se referens.

SEK 457, Sida 42

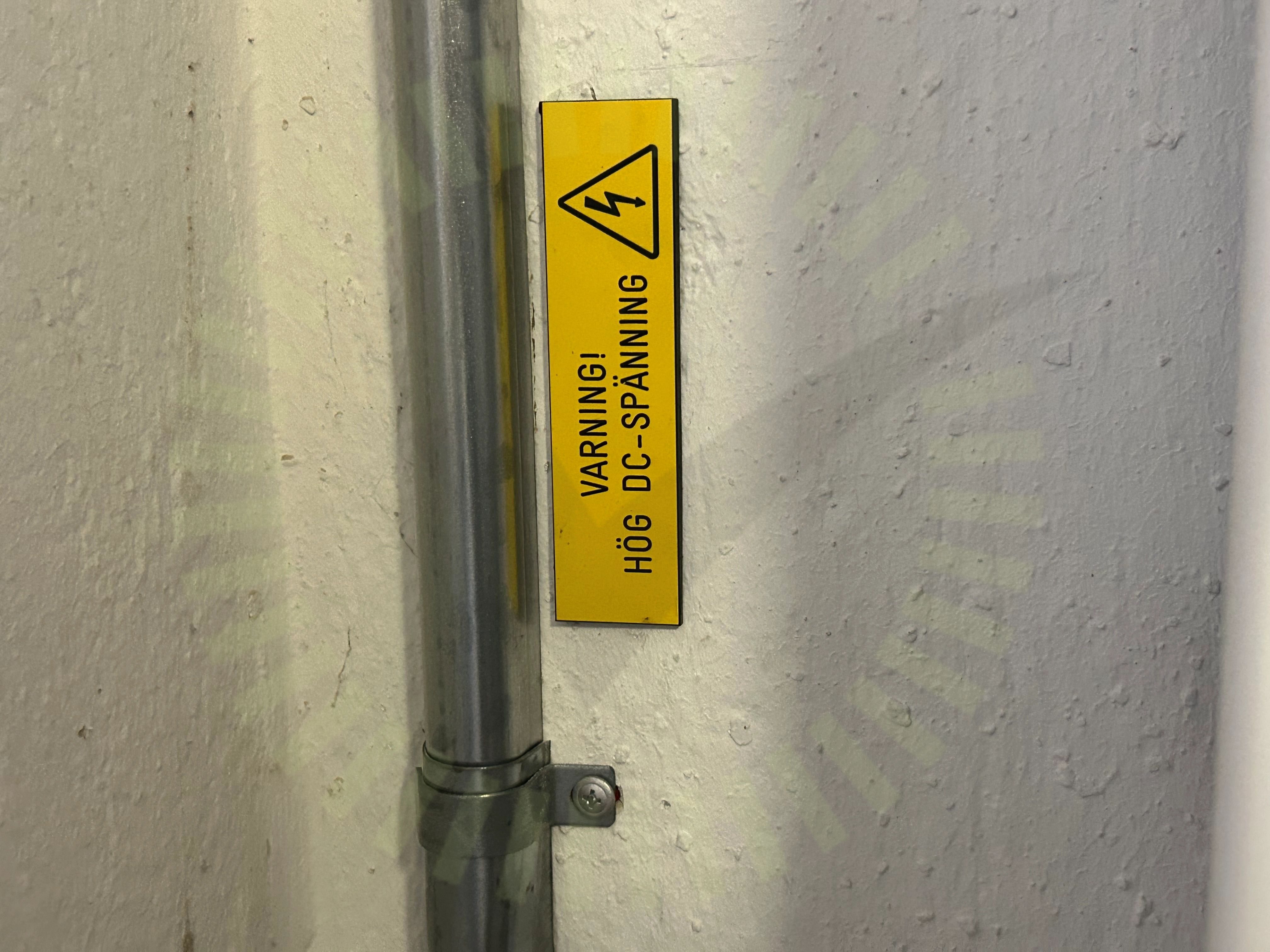

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Texten på varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

39/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S30 xxx/GR

Anmärkningar

1/16

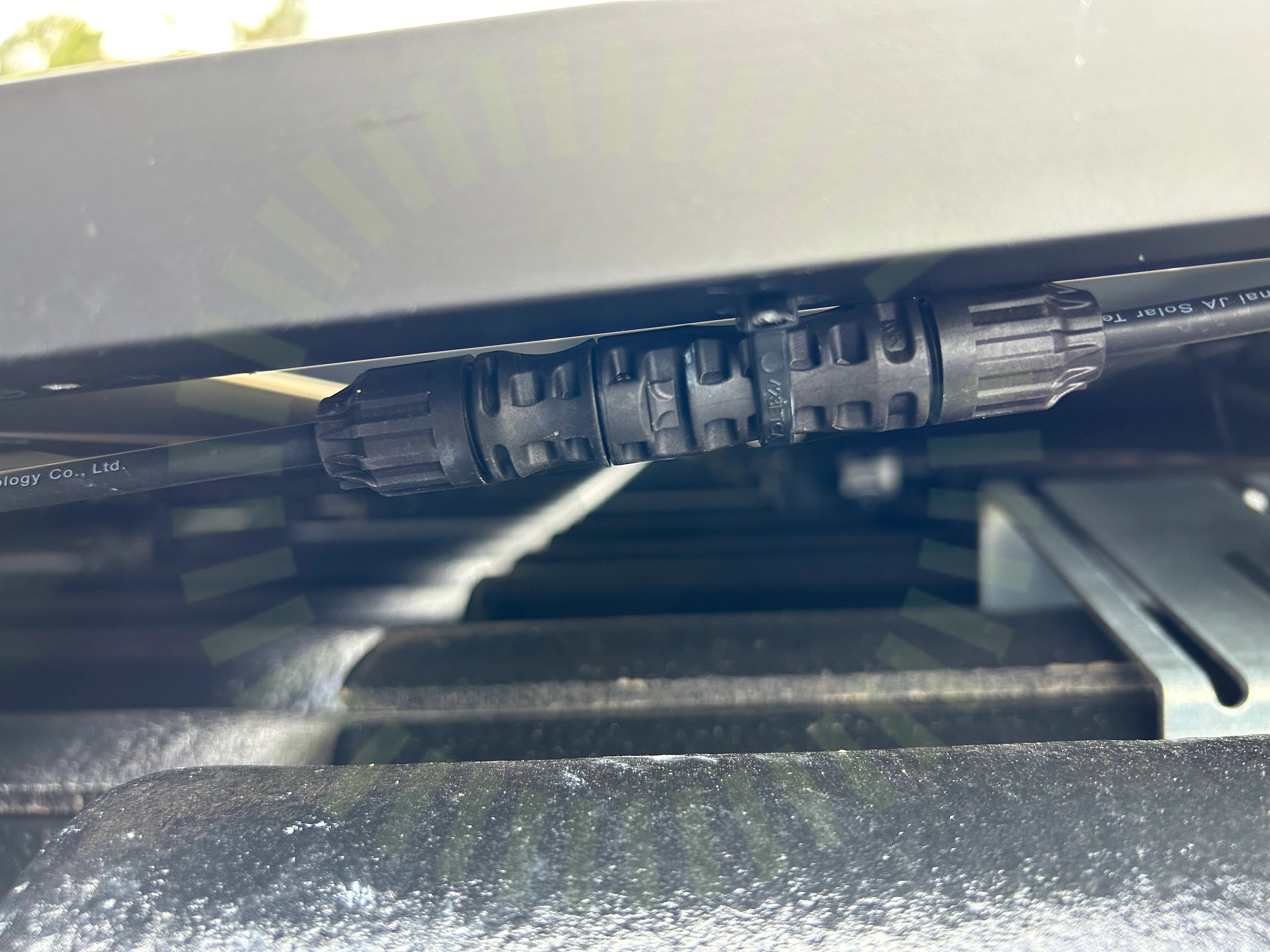

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

15/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
