2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar
Besiktningsrapport
7.3
Installation genom
BFA Bygg AB
Datum
8 maj 2024
Ort
Askersund , Örebro län
74% godkända26% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 xxx/GR
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
Installerad av BFA Bygg AB som har ett lågt snittbetyg på 7.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, JA Solar: JAM54S30 xxx/GR
Anmärkningar
4/15

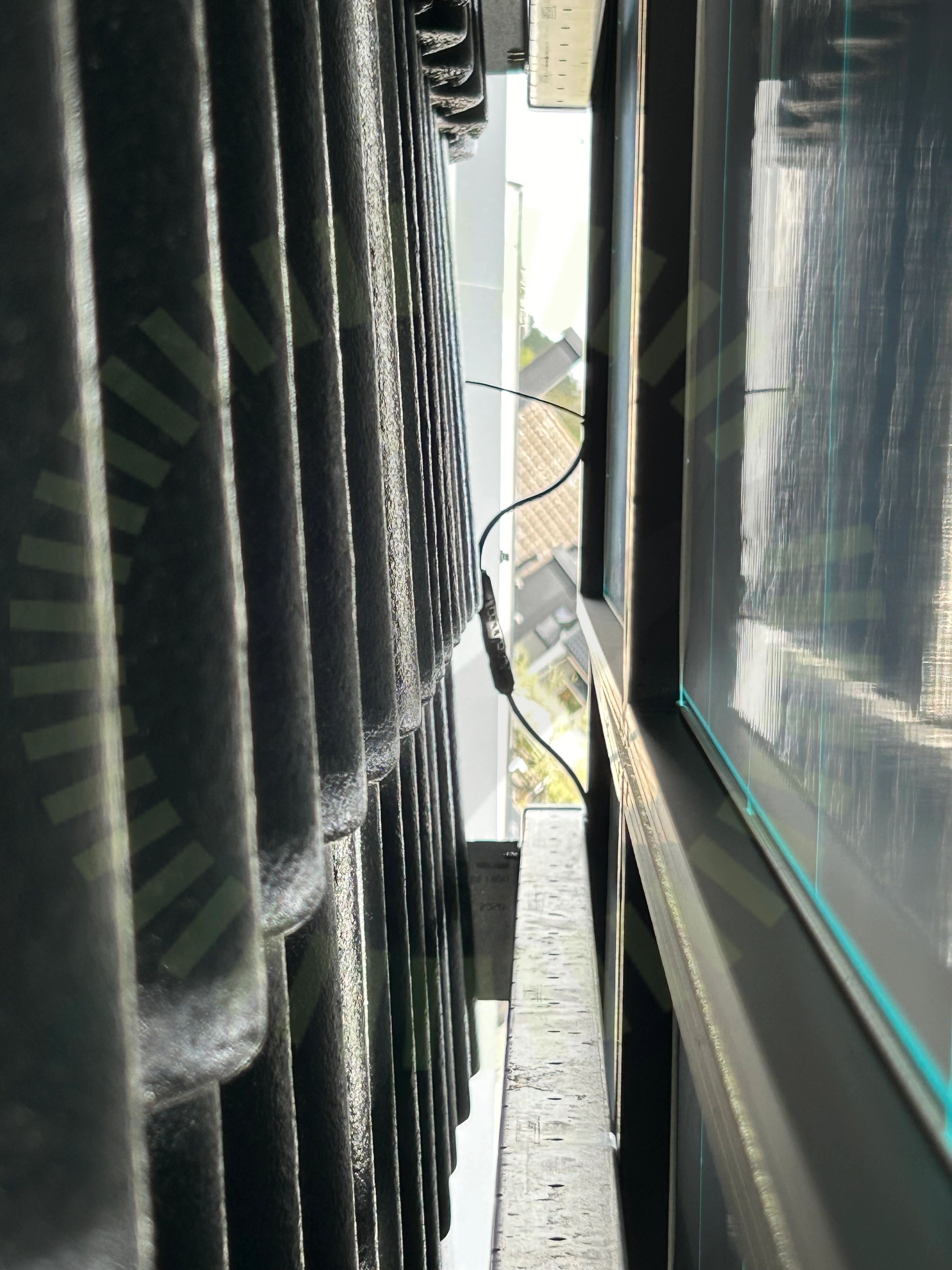

2.2 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
2.3 Strängförläggning
Inte godkändSträngarnas ledare följer ej varandra och skapar en öppen slinga.
SS 436 40 00 (712.521.103)

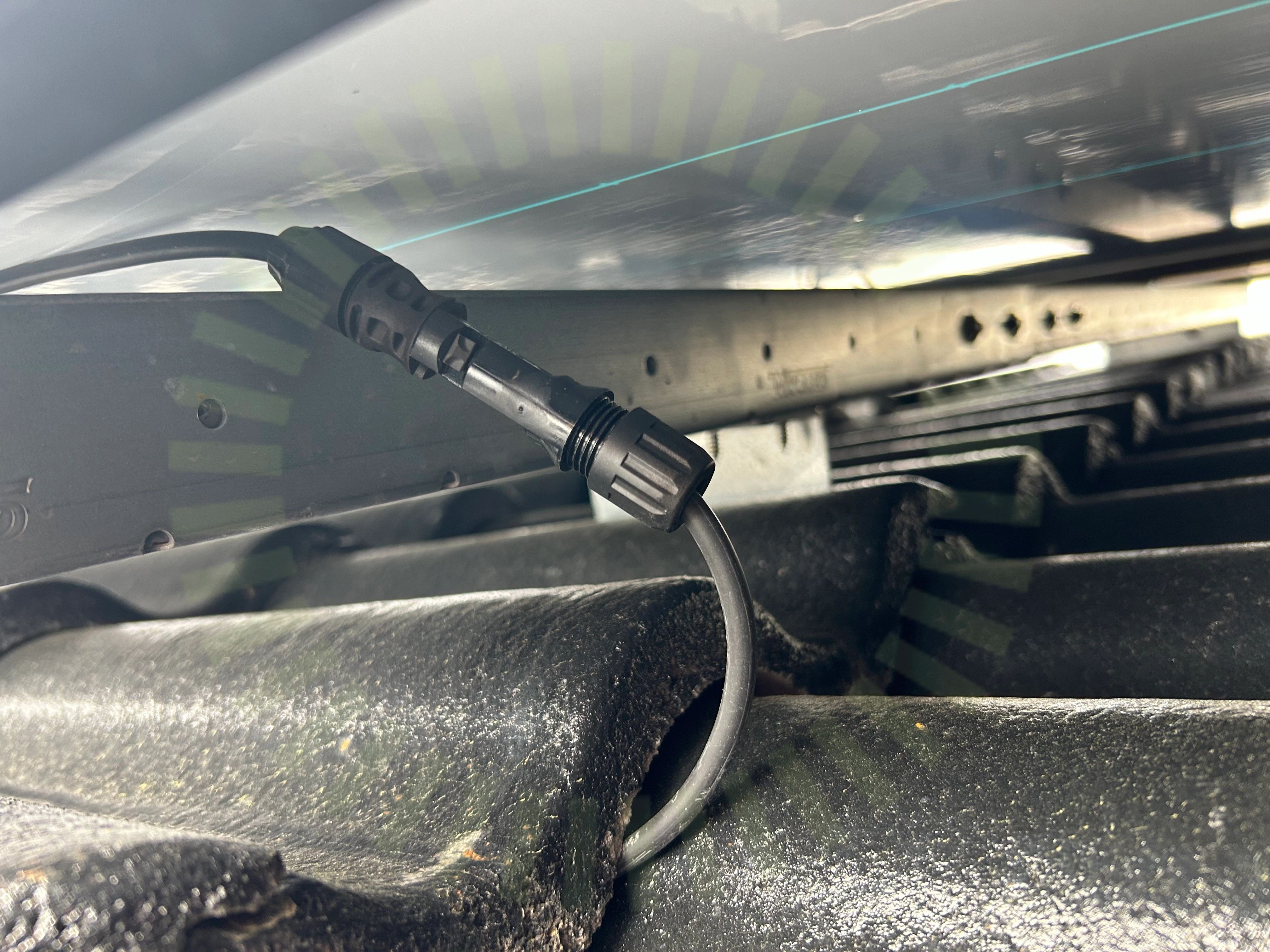

2.4 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
11/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Tak 1, Weland Stål: Råspont
Anmärkningar
6/21

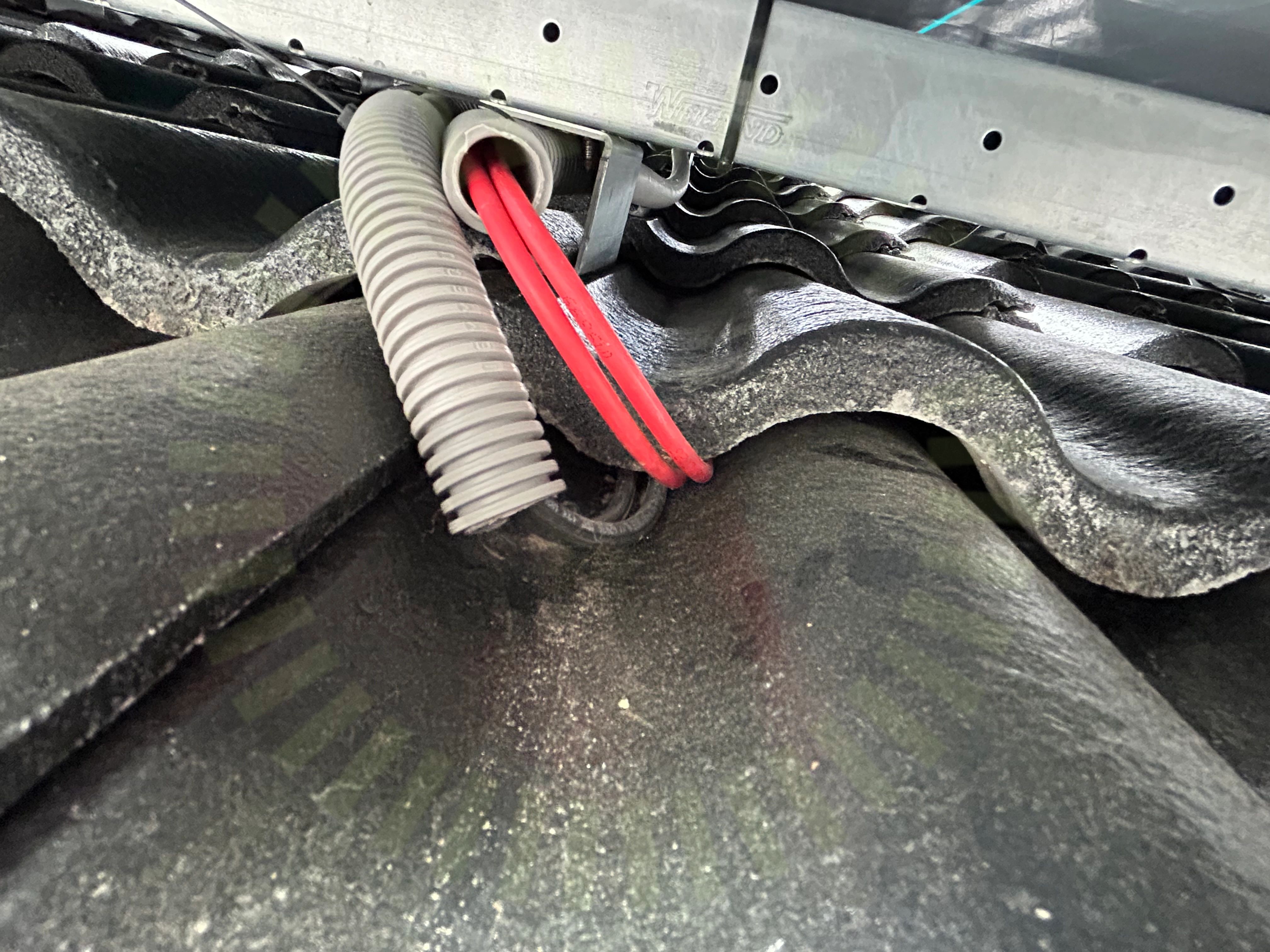

3.1 DC kabel förläggning
Inte godkändKablage ligger klämt.

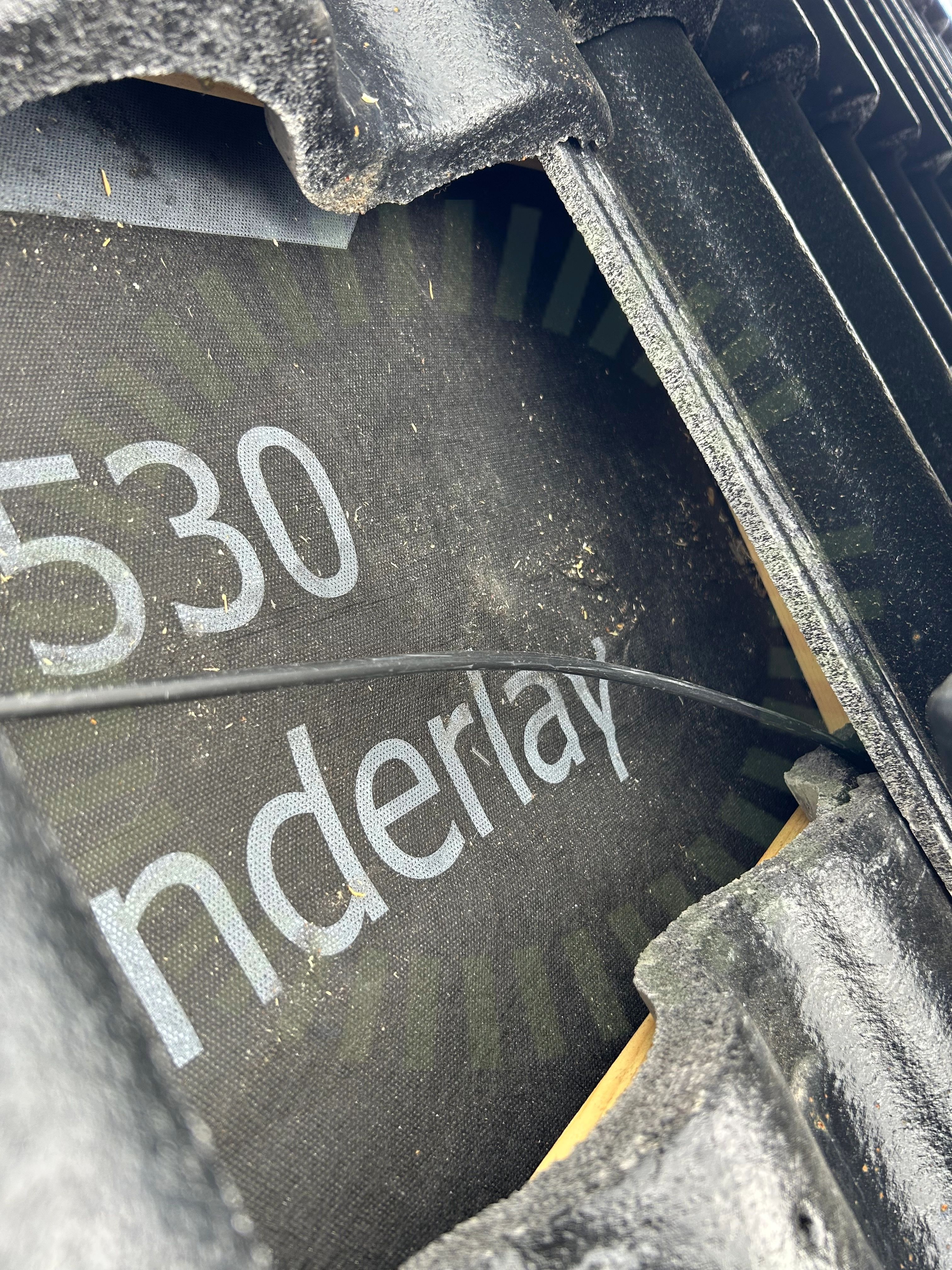

3.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte lämpligt fastsäkrad. Ligger löst under pannorna.
SS 436 40 00 (712.522.101)

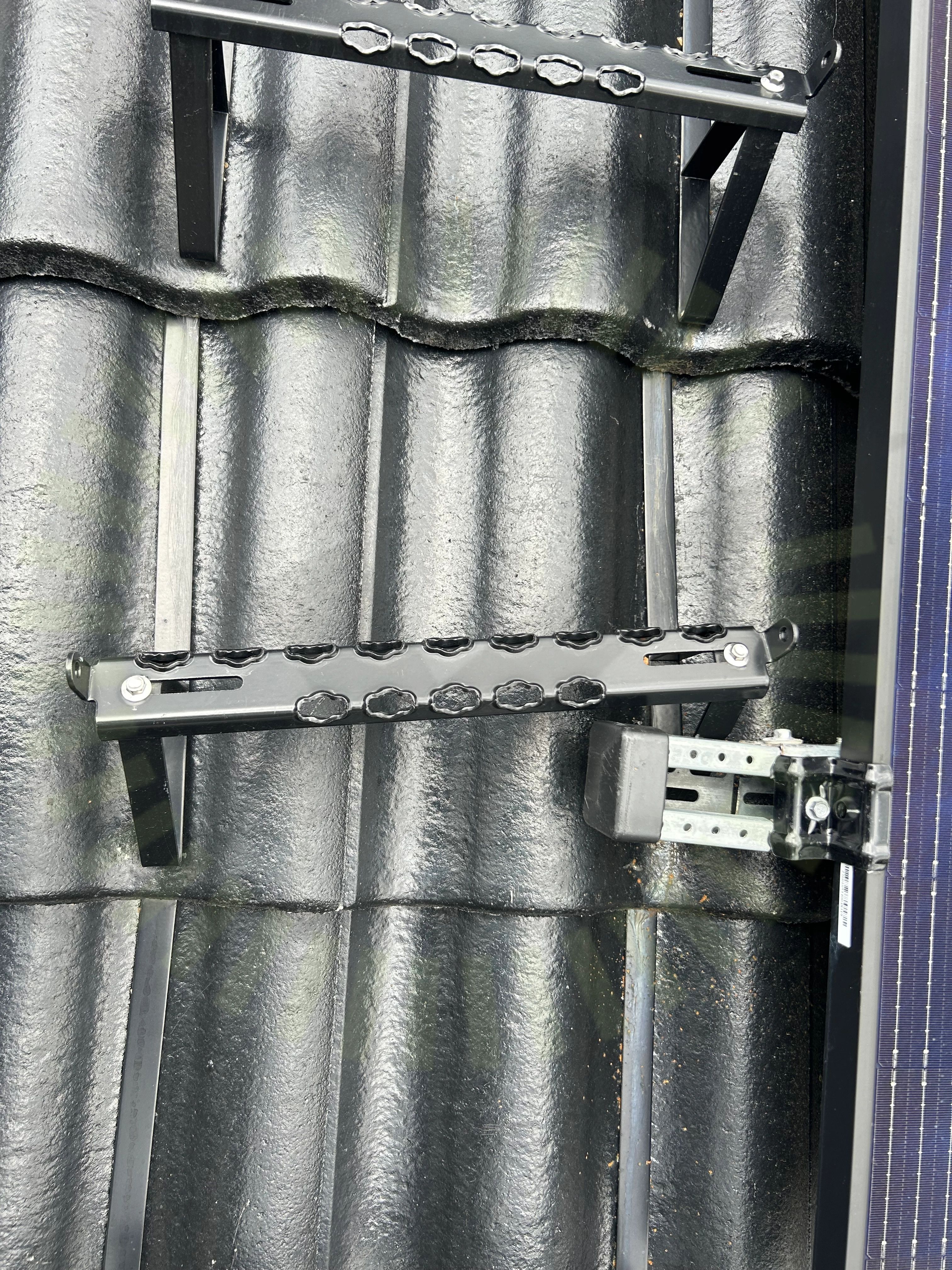

3.3 Skador
Inte godkändTaksäkerheten är påverkad efter installation av solpaneler.

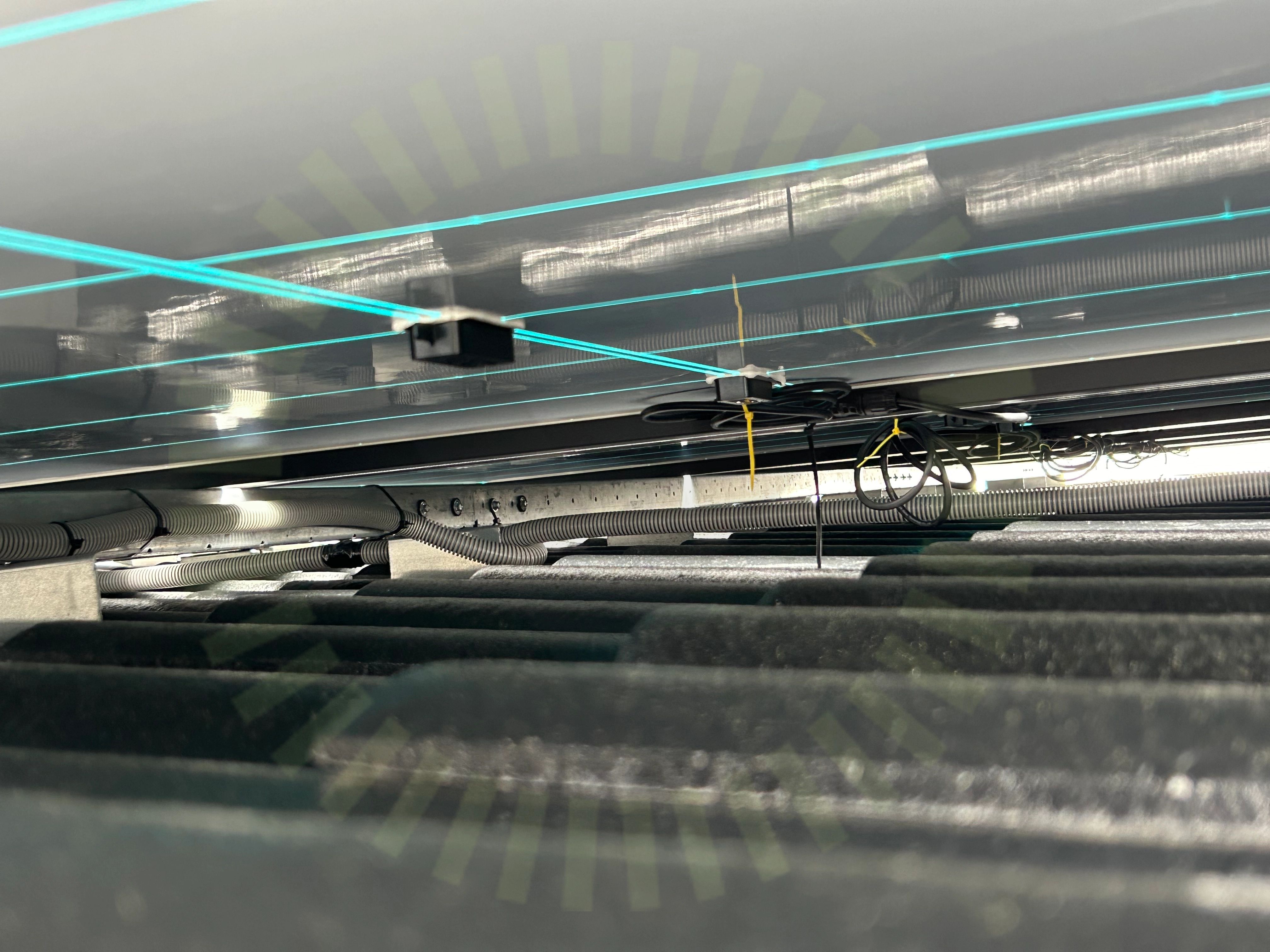

3.4 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablage hänger kvar i förpackningsbuntband.
SS 436 40 00 (712.522.101)

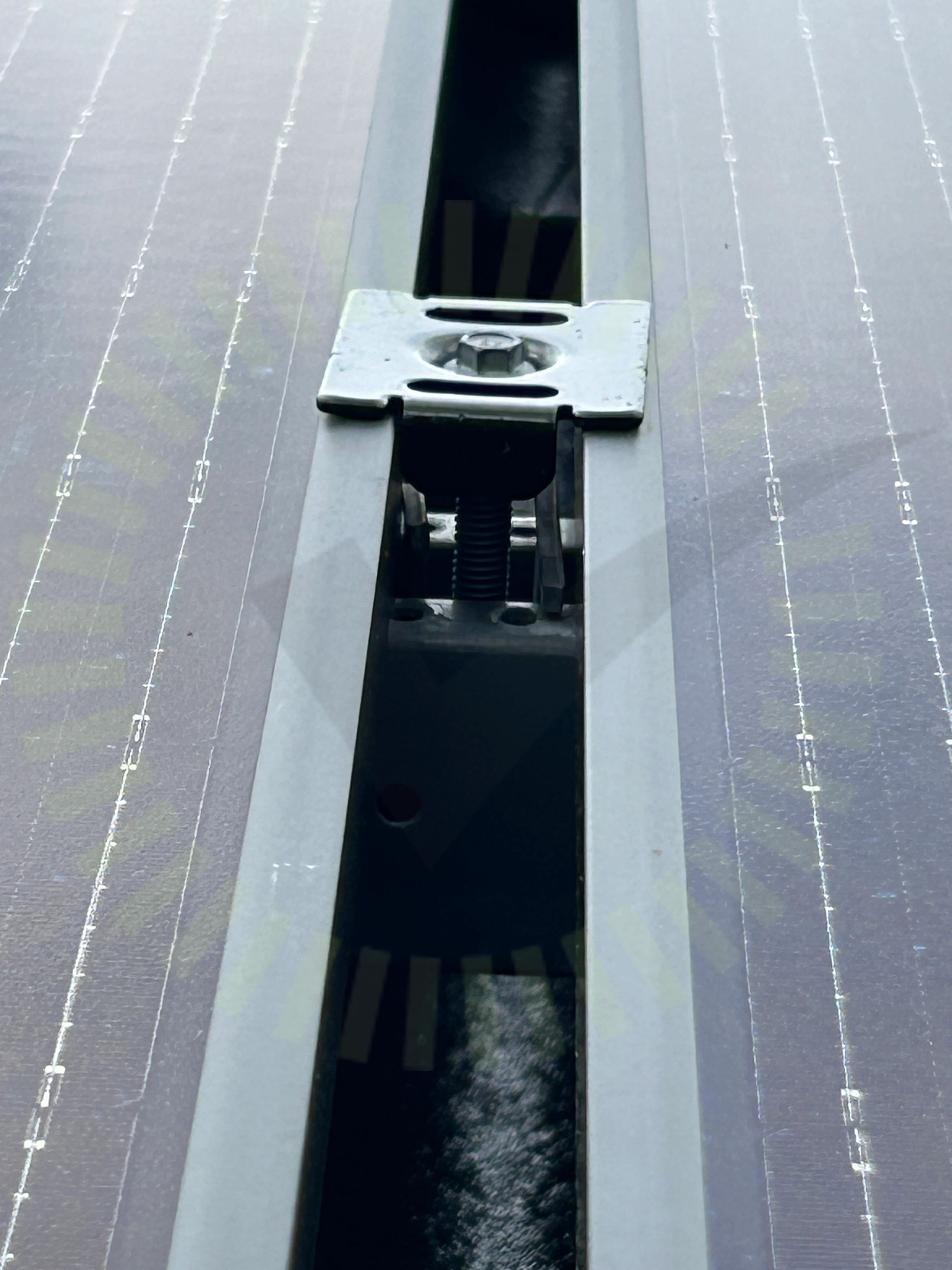

3.5 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

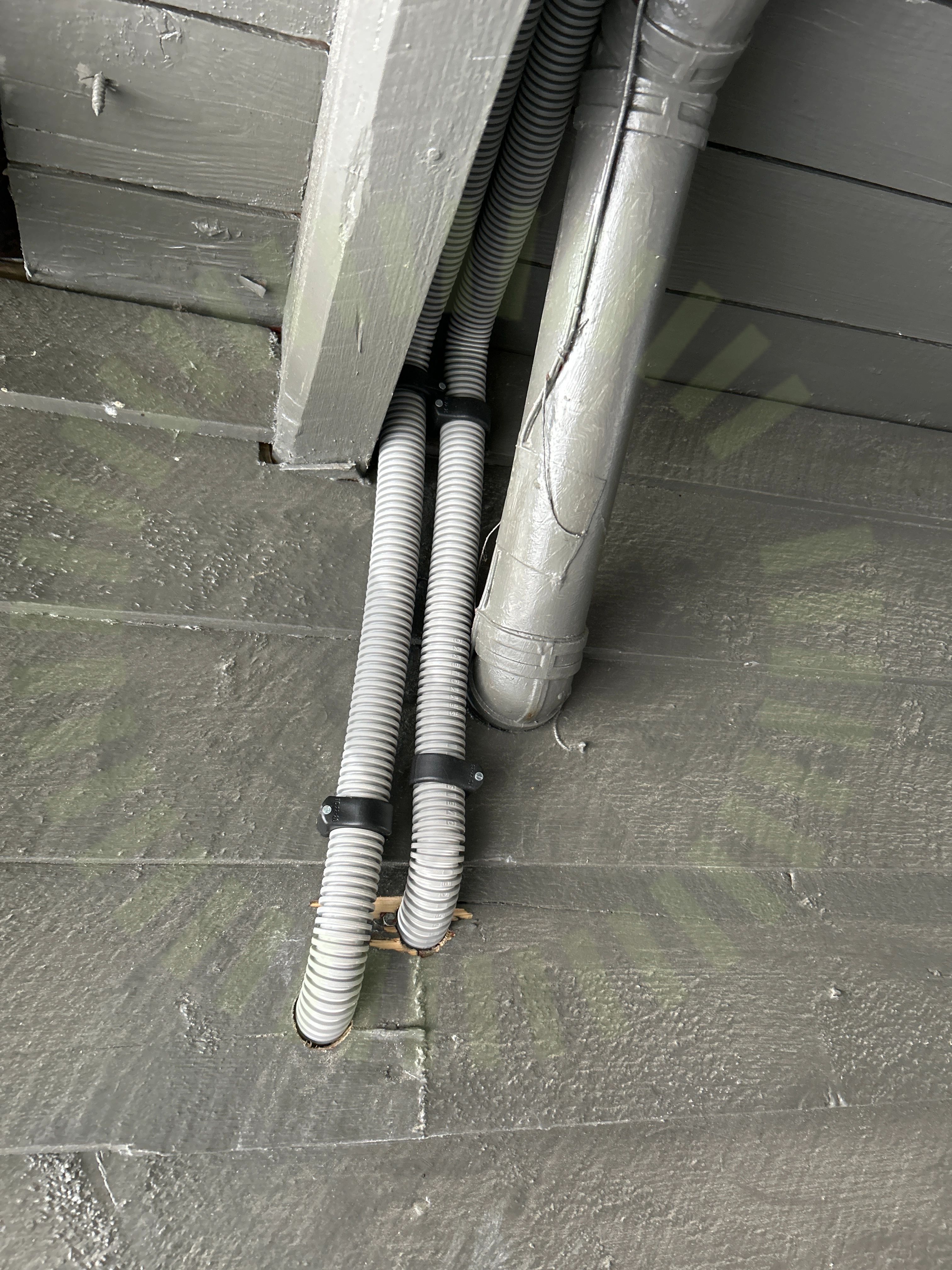

3.6 Väderbeständigt material
Inte godkändAnvänt material är inte väderbeständigt. Detta gäller även förpackningsbuntband som medföljer panelerna.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
15/21Främmande materialFöremål mellan skena och panelramMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaÄndklämmor skena
Varselmärkning
Anmärkningar
1/4

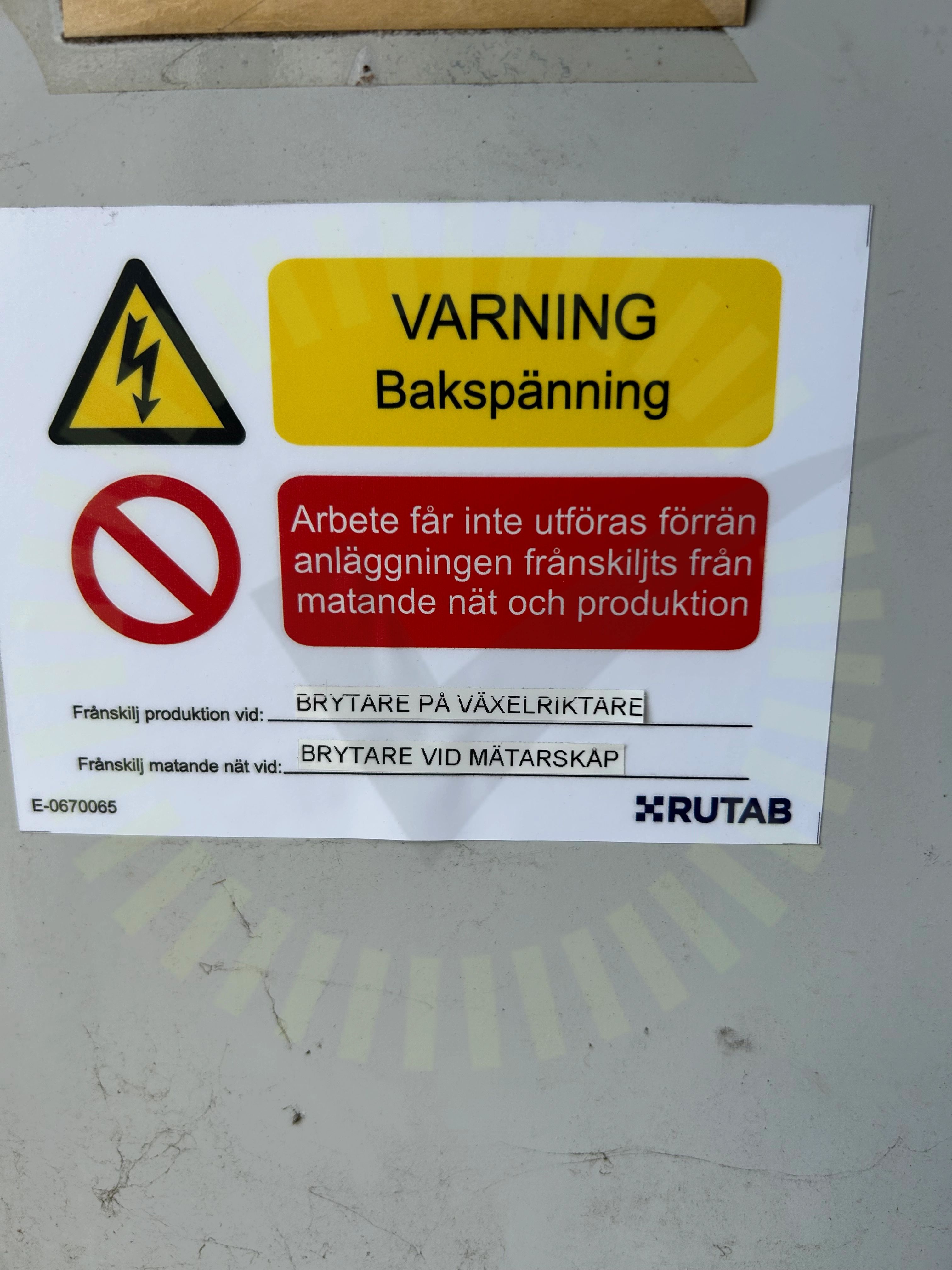

4.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
13/36

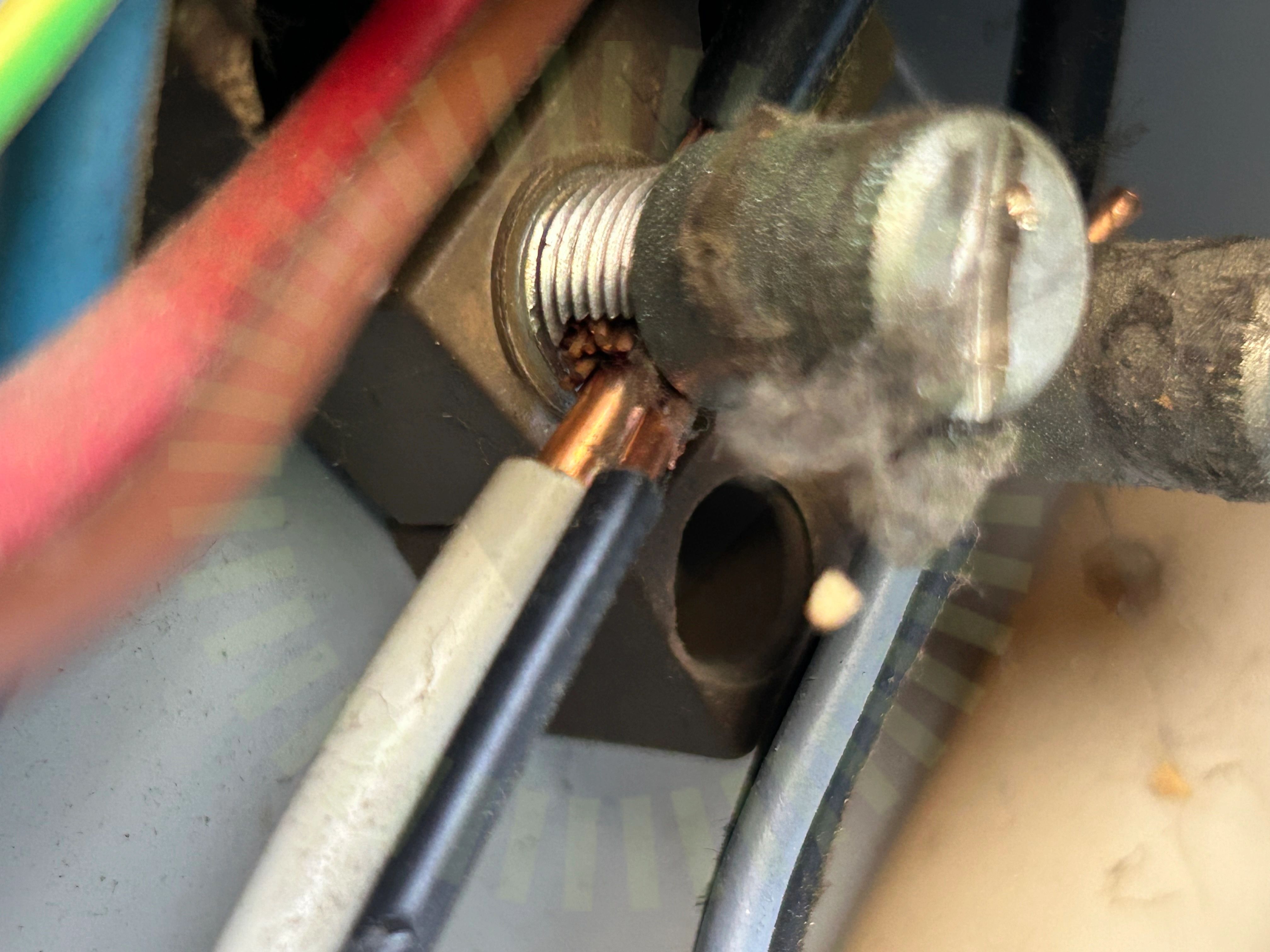

5.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

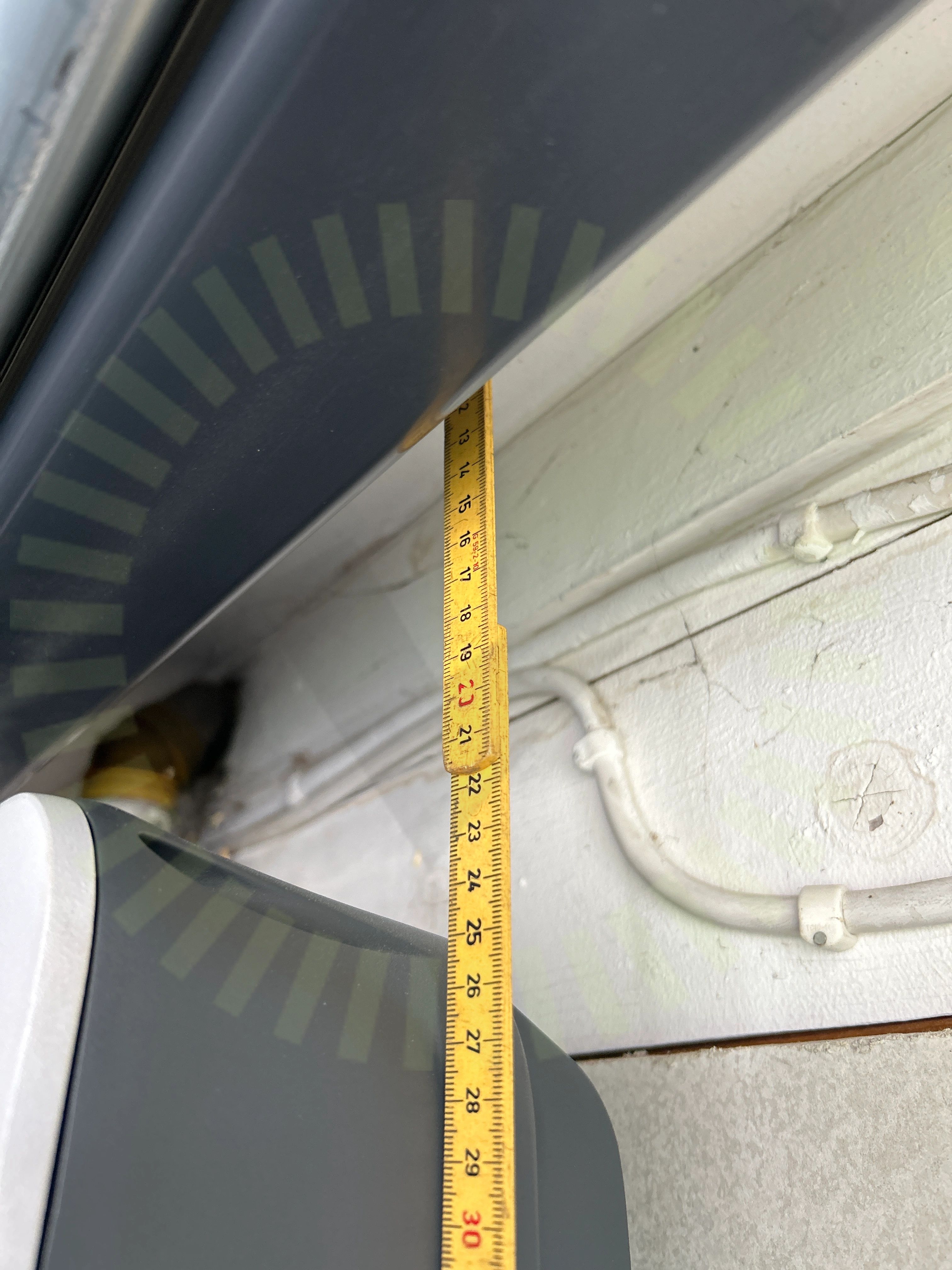

5.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
5.3 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

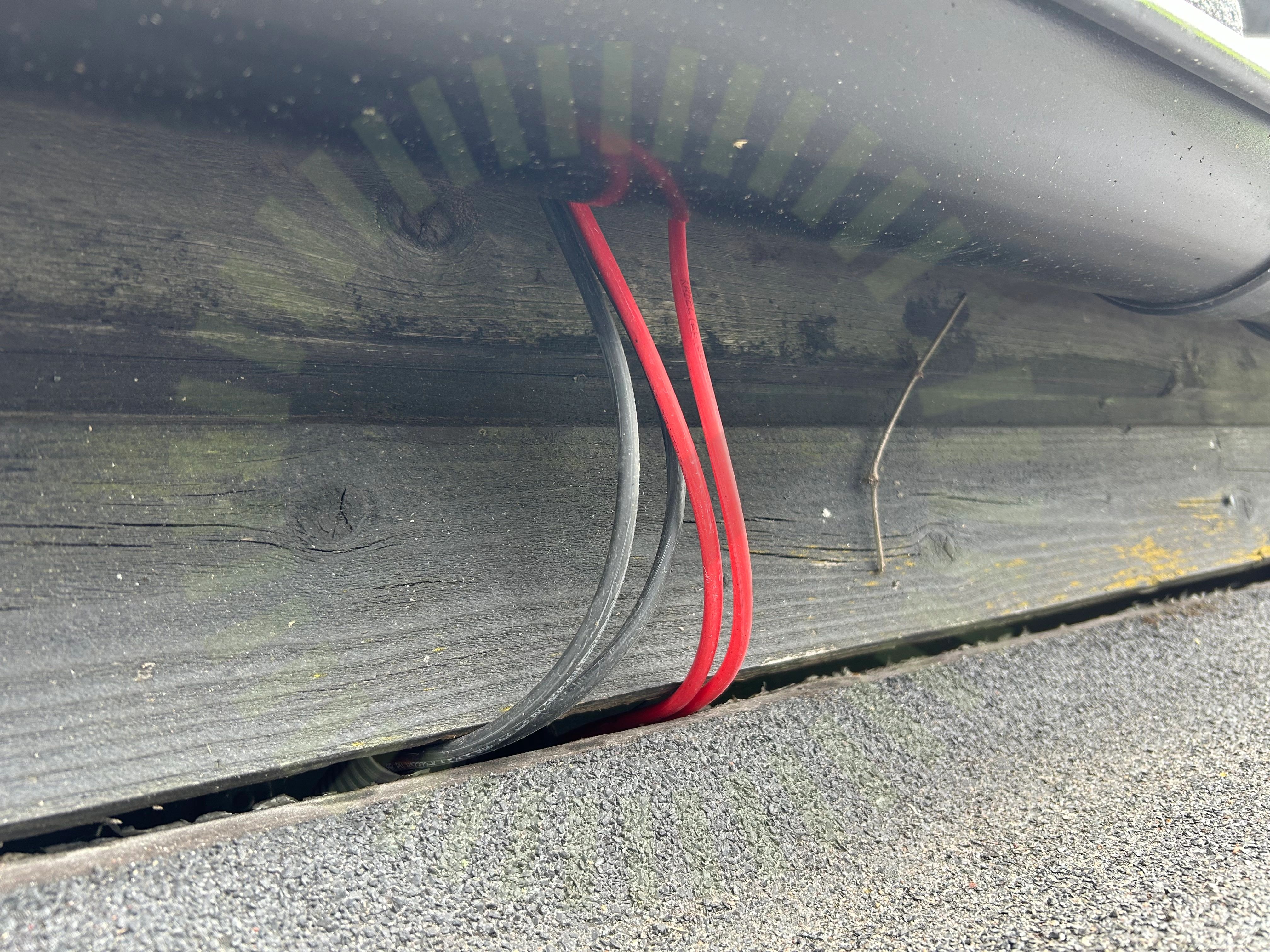

5.4 DC Kablage förläggning
Inte godkändKablaget ligger oskyddat för mekanisk påverkan.
5.5 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
5.6 Anslutning av växelriktare
Inte godkändVäxelriktaren är inte ansluten till en säkring.

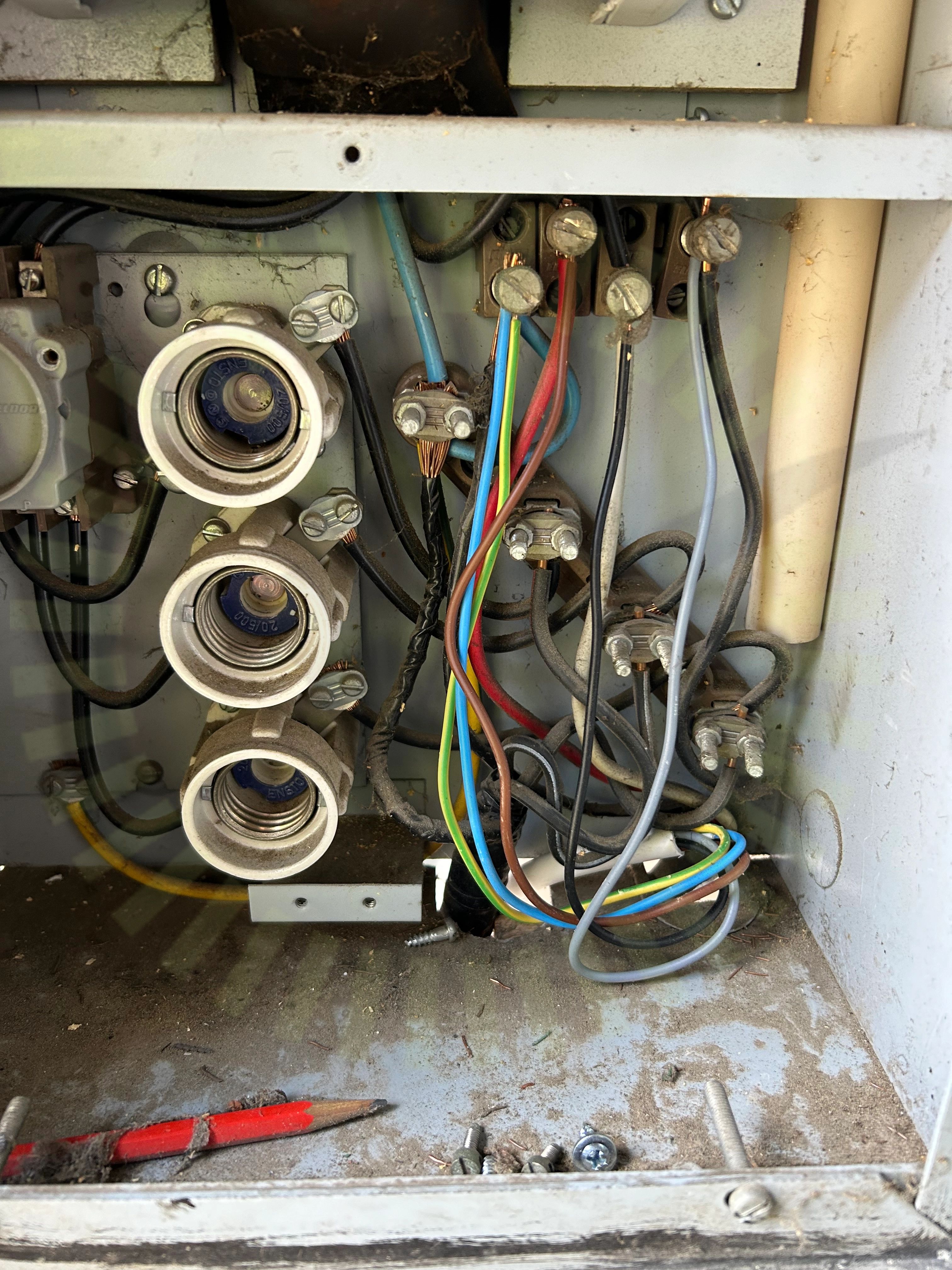

5.7 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
5.8 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
5.9 Kabeldimensionering
Inte godkändMatande kabel till växleriktare ligger direkt på plintar som är avsäkrad med 20 A. Vald kabel är underdimensionerad.
5.10 Skarp kant
Inte godkändKablage ligger mot skarp kant.

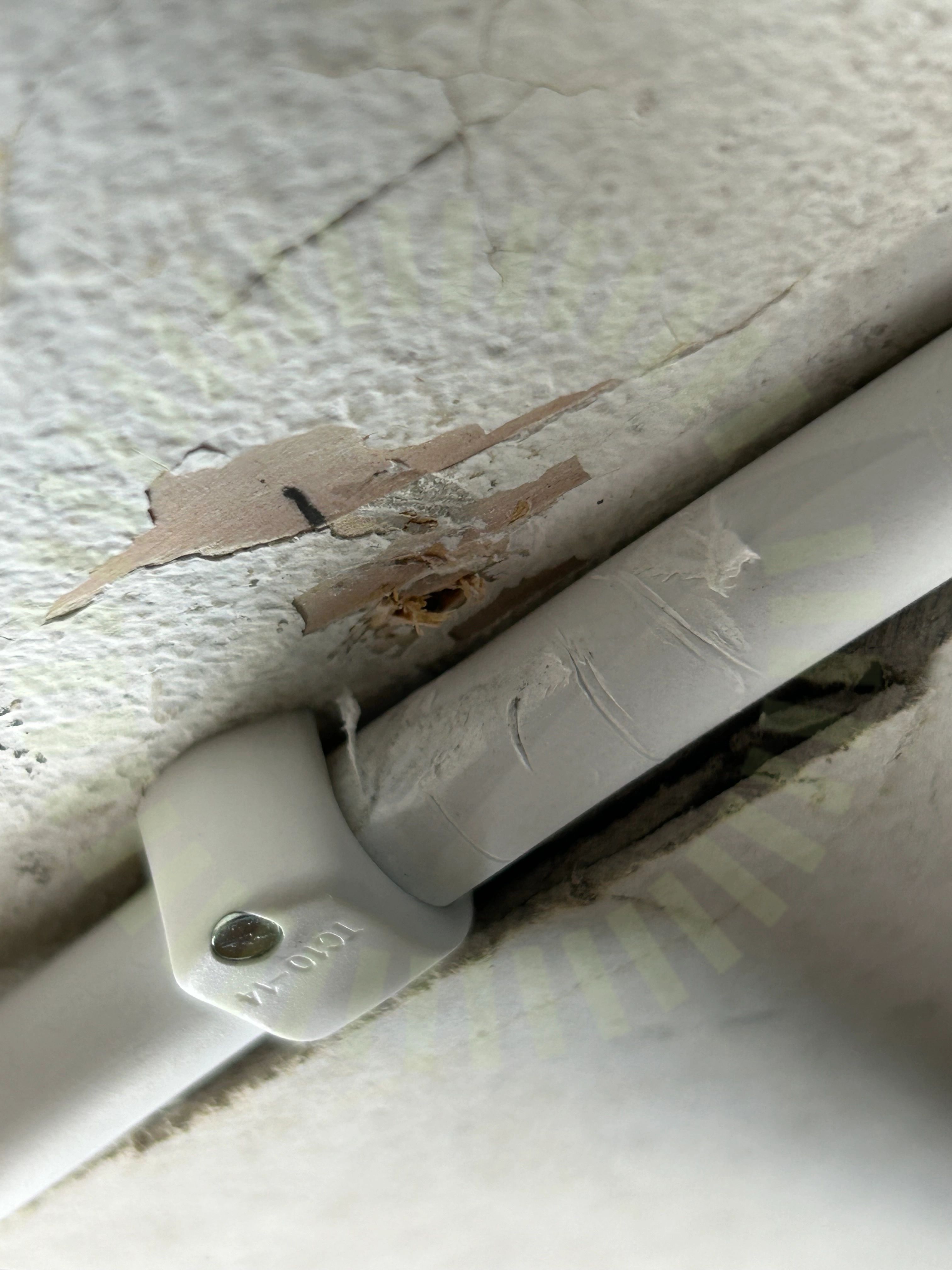

5.11 Skadat kablage
Inte godkändMantel på kablage skadat.

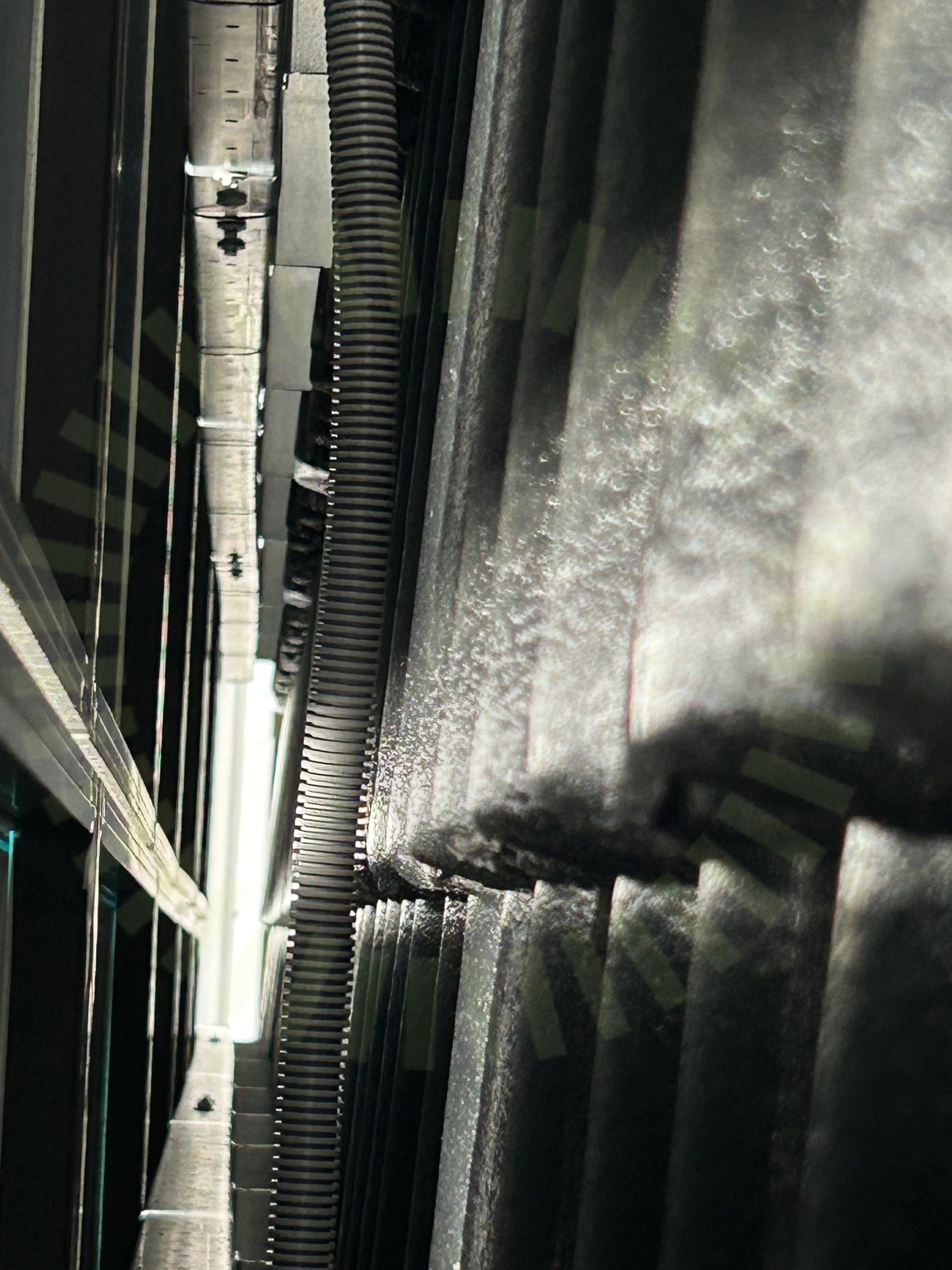

5.12 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
5.13 Säkringsdimension
Inte godkändSäkring saknas för växelriktaren.
Godkända kontrollpunkter
23/36AC kablage förläggningAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC KontakterDC Max SpänningDC Kablage skyddDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringStress på kontakterSträngdesignTillgänglighetVäderskyddVäxelriktarens IP klassning
