Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Raymond

Datum

1 november 2023

Ort

Mölndal, Västra Götalands län
Femledarsystem
Skenornas överhäng
Skador signalkablage
92% godkända8% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 410W
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: DTSU666
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/12

2.1 Kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Raymond/Sverigepanelen: Doubleglass 410W

Godkända kontrollpunkter

18/19
Avsaknat underlagAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/22

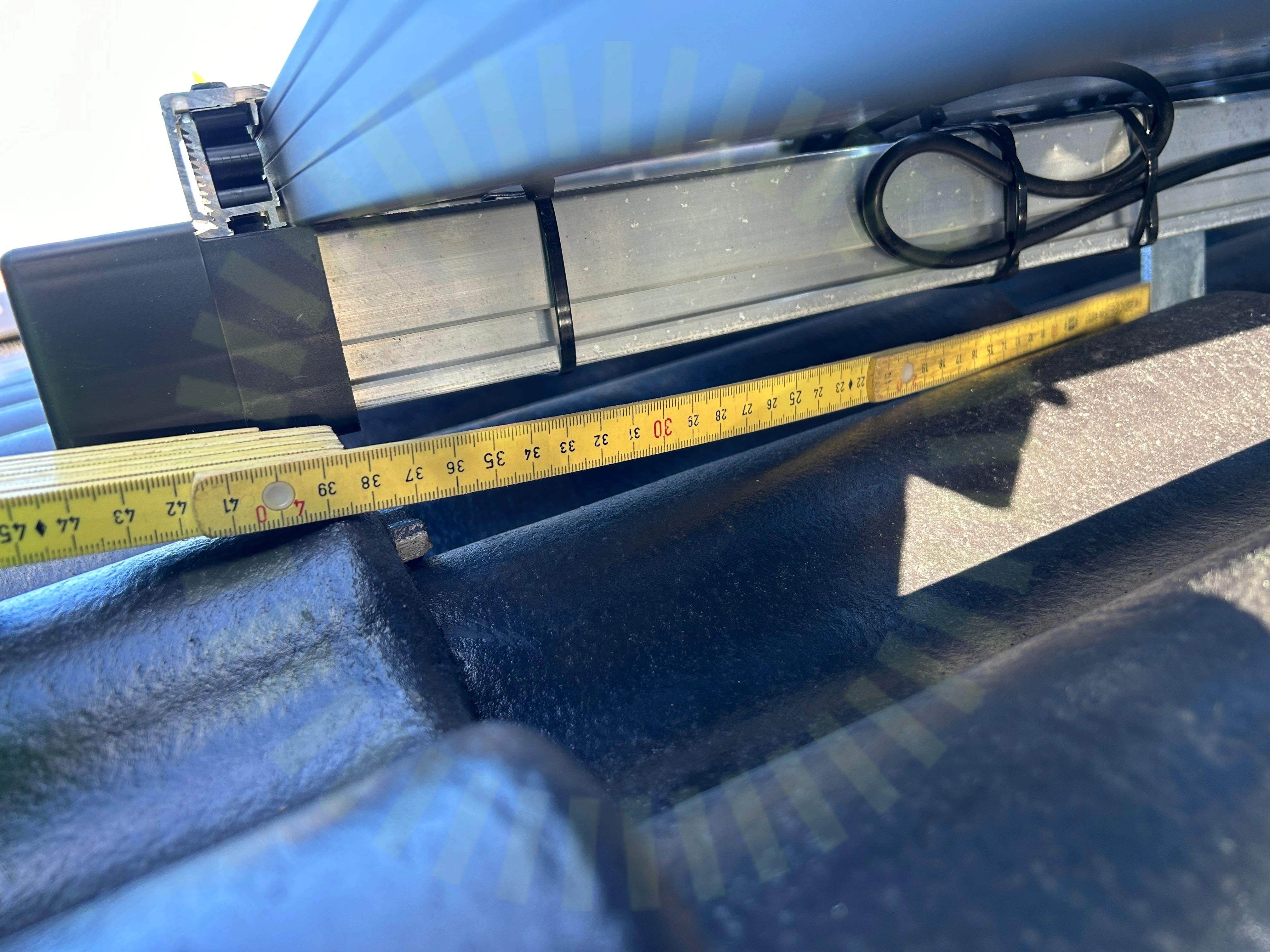

Skenornas överhäng

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Takstolsinfästning

Undercentral

Anmärkningar

1/6
Femledarsystem

5.1 Femledarsystem

Inte godkänd

Neutralledaren är ansluten till fel plint.

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Missvisande varselmärkning

6.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Godkända kontrollpunkter

3/5
Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/40
AC kablage förläggning

7.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot vänster och påfrestar växelriktarens anslutning.

AC Kablage förläggning

7.2 AC Kablage förläggning

Inte godkänd

Ac-kablage ligger i list utan låsbart lock.

SS 436 40 00 (522.8.4)
Stress på kontakter

7.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras åt höger.

Skador signalkablage

7.4 Skador signalkablage

Inte godkänd

Signalkablar för smartmätare är skadade.

Godkända kontrollpunkter

36/40
AC anslutning växelriktareAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
