Besiktningsrapport

9.4

Installation genom

Raymond

Datum

1 november 2023

Ort

Mölndal, Västra Götalands län

AC Kablage förläggning

AC kablage förläggning

Informering av solceller

+ 1

89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/12

1.1 Kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

2/5

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

2.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Godkända kontrollpunkter

3/5

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

3.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot vänster och påfrestar växelriktarens anslutning.

3.2 AC Kablage förläggning

Inte godkänd

Ac-kablage ligger i list utan låsbart lock.

SS 436 40 00 (522.8.4)

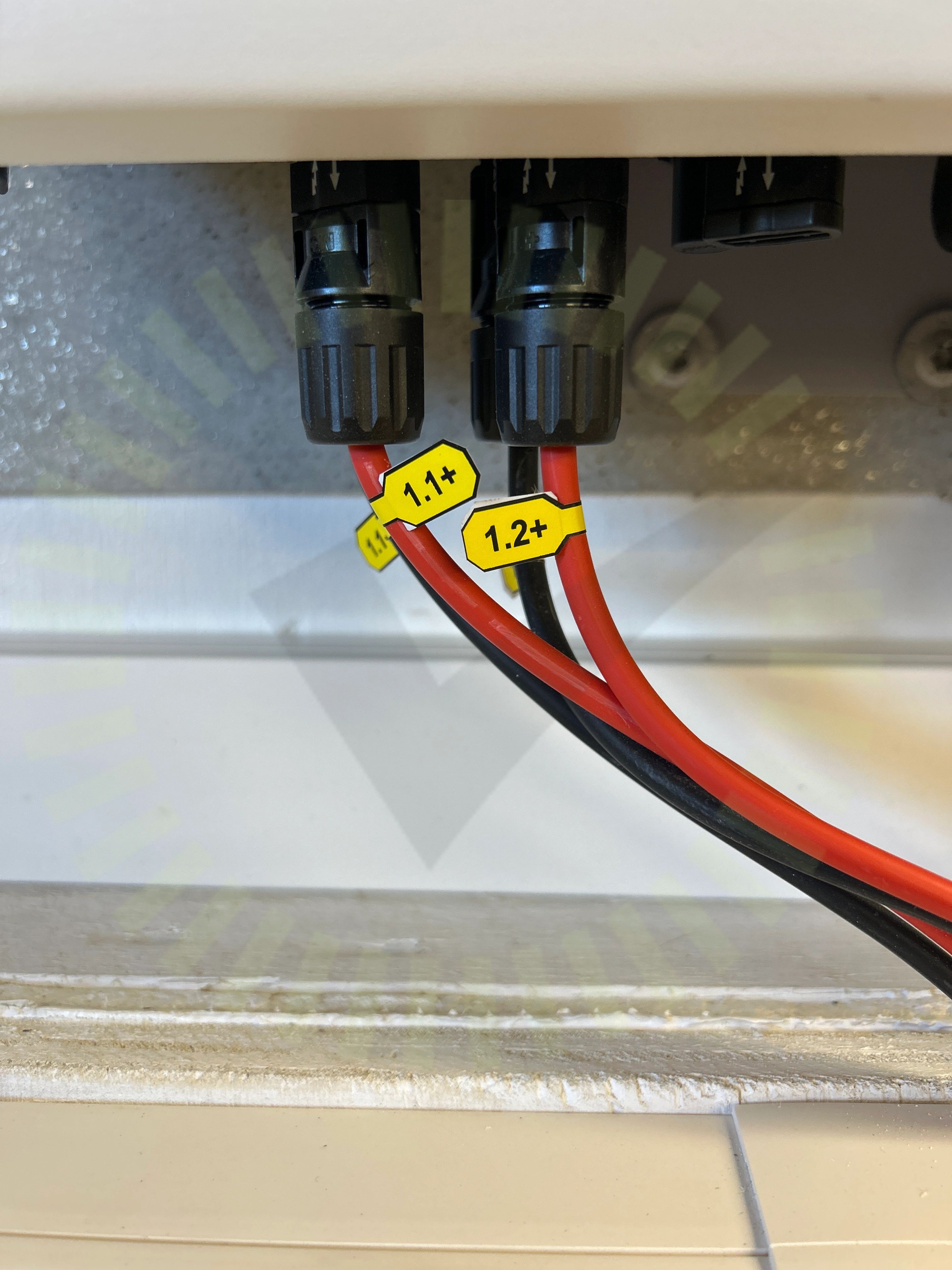

3.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras åt höger.

Godkända kontrollpunkter

33/36

AC anslutning växelriktareAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
