Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

26 juli 2023

Ort

Höllviken, Skåne län

Kabeluppfästning

Skenans utstick för klämma

Skenornas infästning

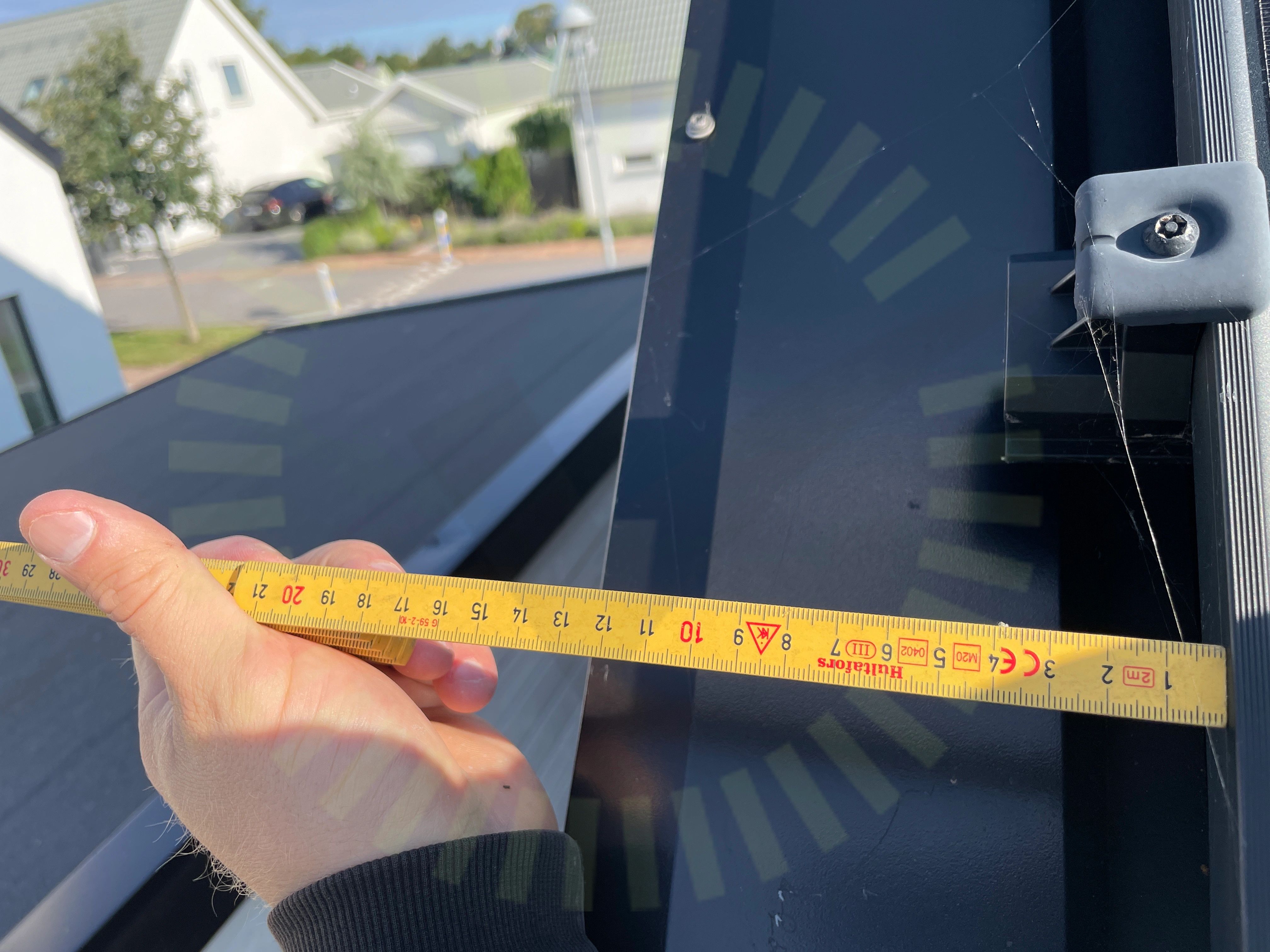

+ 11

80% godkända

20% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (31)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (16)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/6

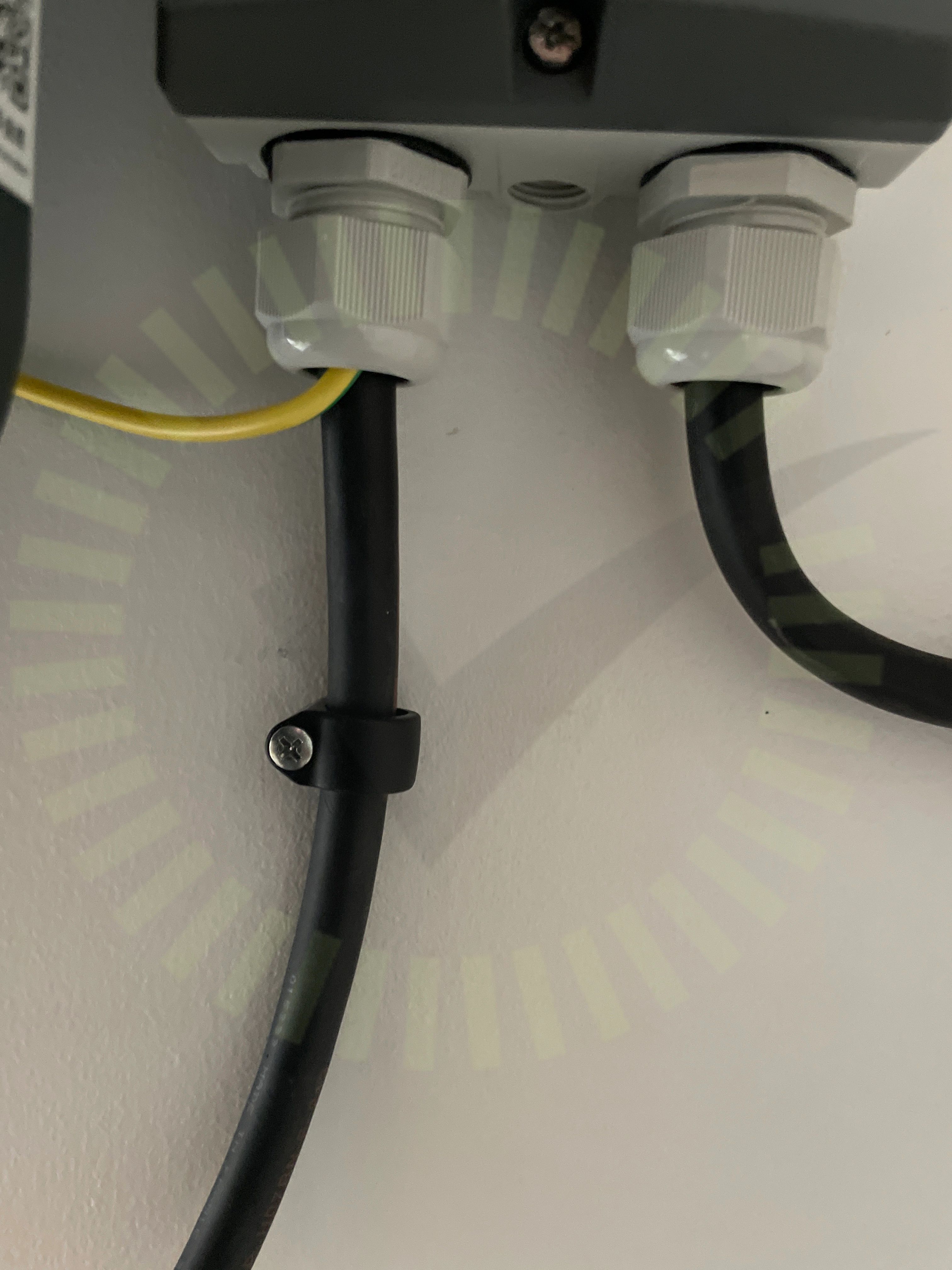

2.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage på på båda förskruvningarna, där går det att röra kablar in och ut samt att i vänstra förskruvningen som är anpassad för en kabel går där ut två kablar.

Godkända kontrollpunkter

5/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/27

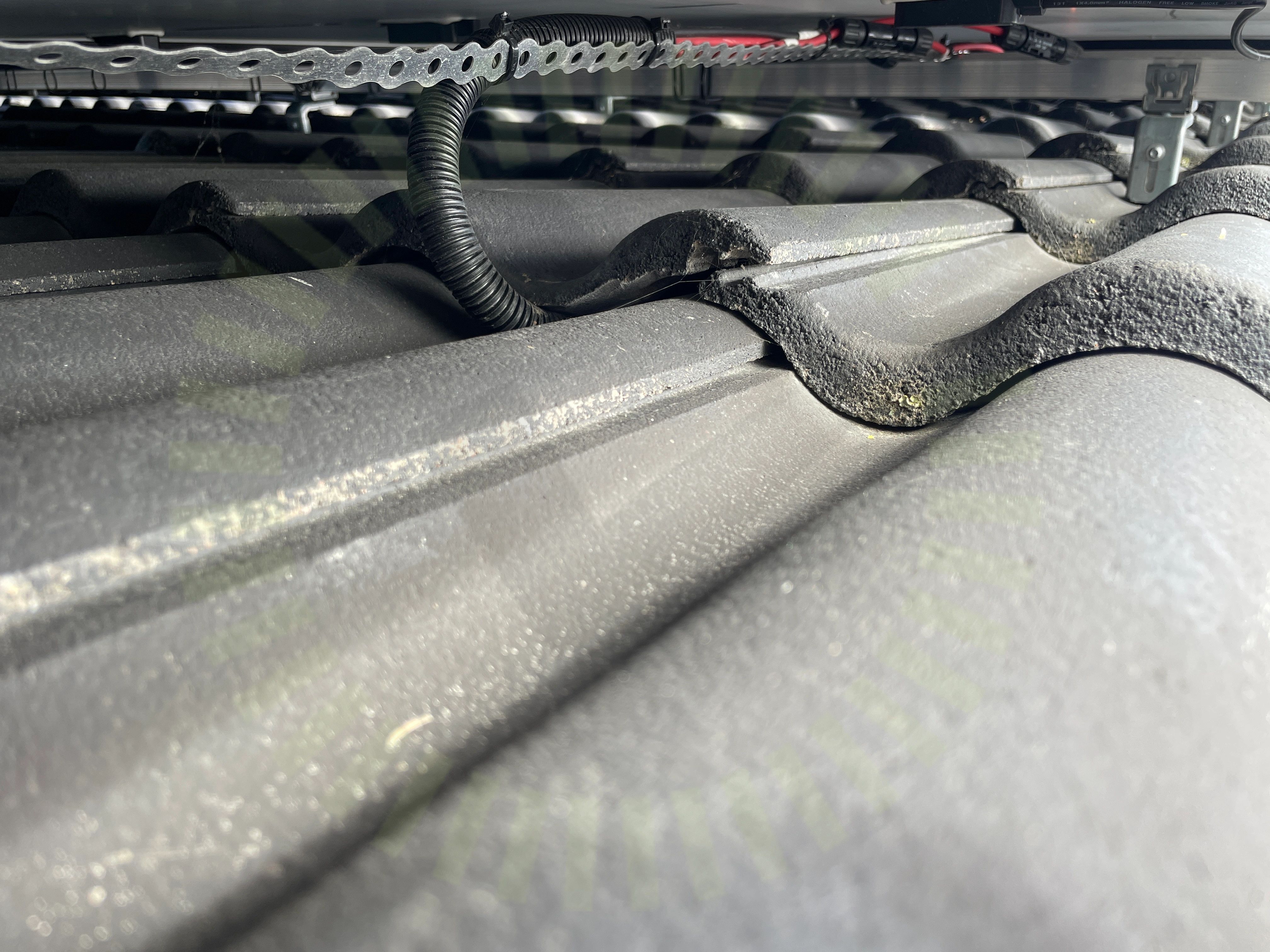

3.1 Glipa takpanna

Rekommendation

Takpanna ej urfasad tillräckligt vid genomföring av slang. Detta skapar risk för att ovanliggande panna spricker och läckage uppstår.

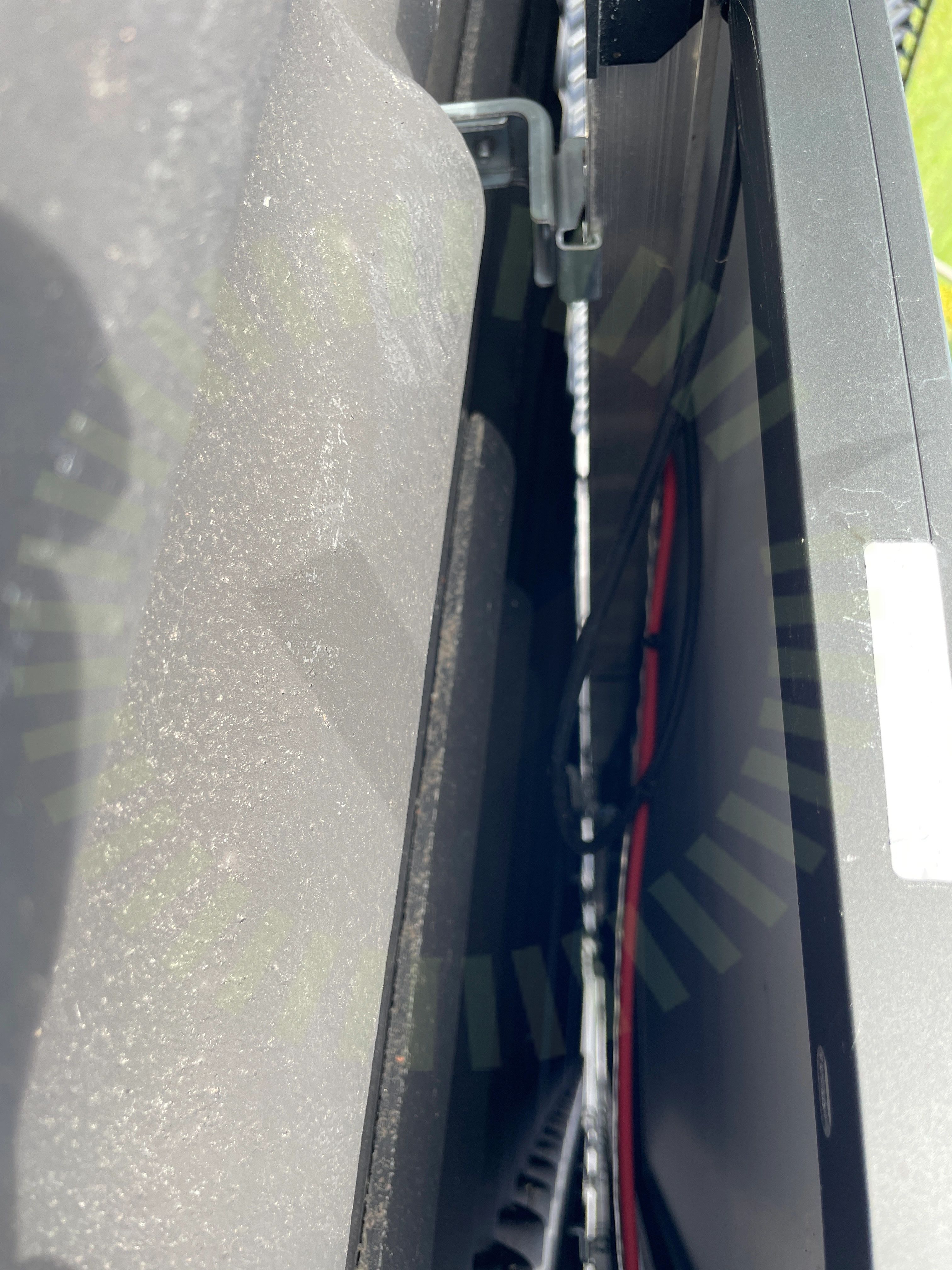

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

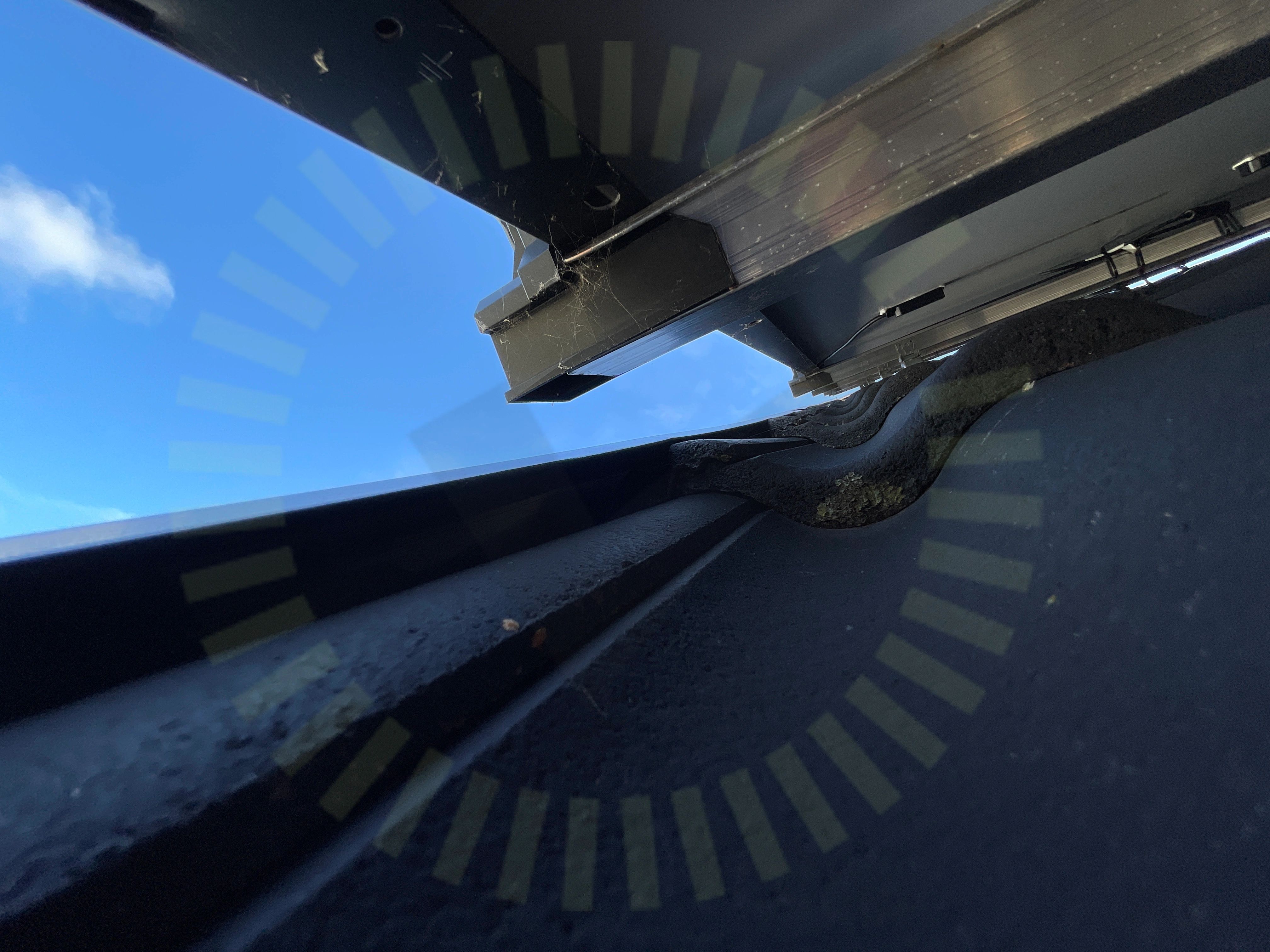

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Sticker ut 15 mm från panelram. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

3.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

20/27

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Snö- och Vindlastberäkning

Skenskarvar

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

5/16

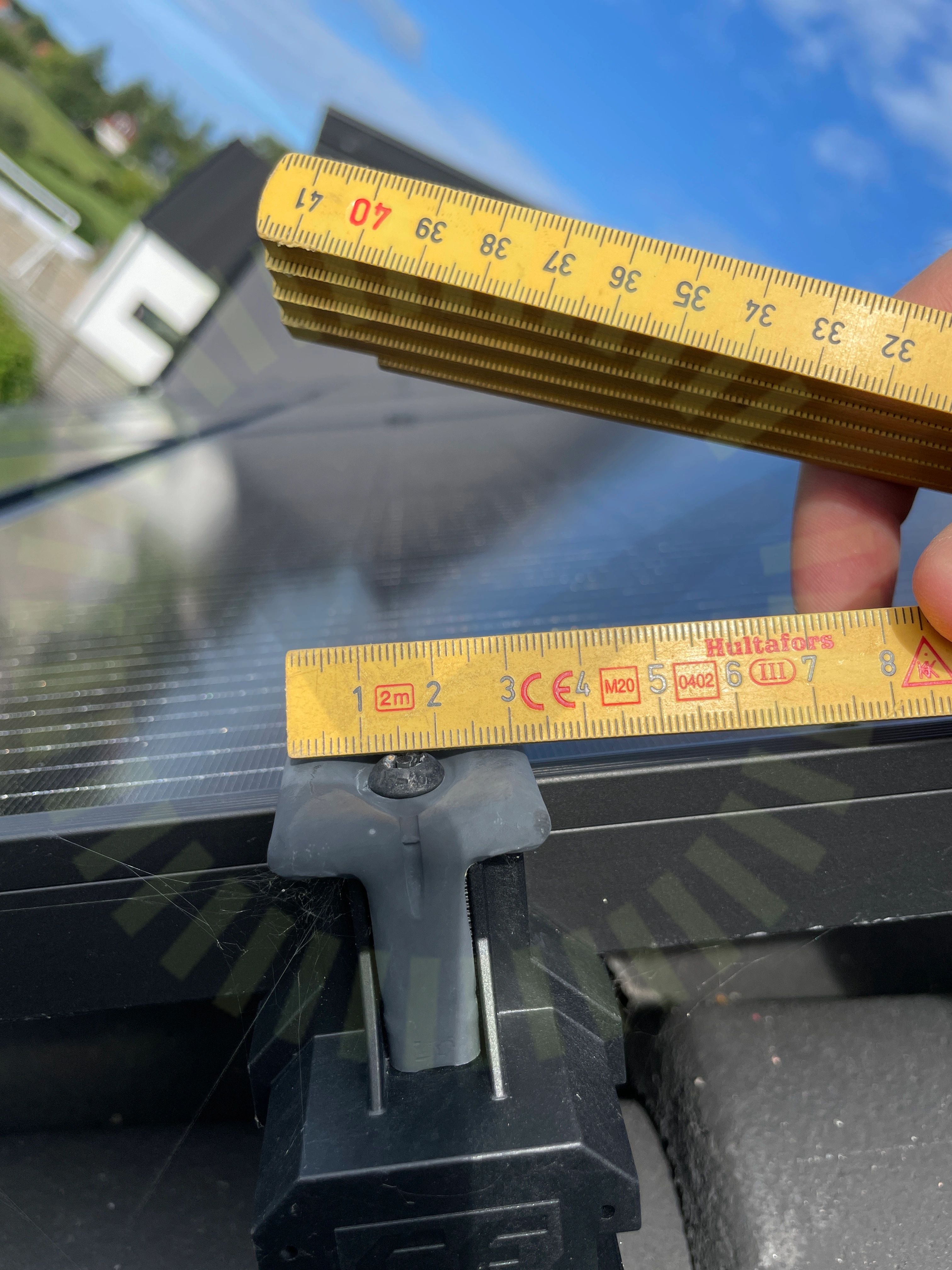

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

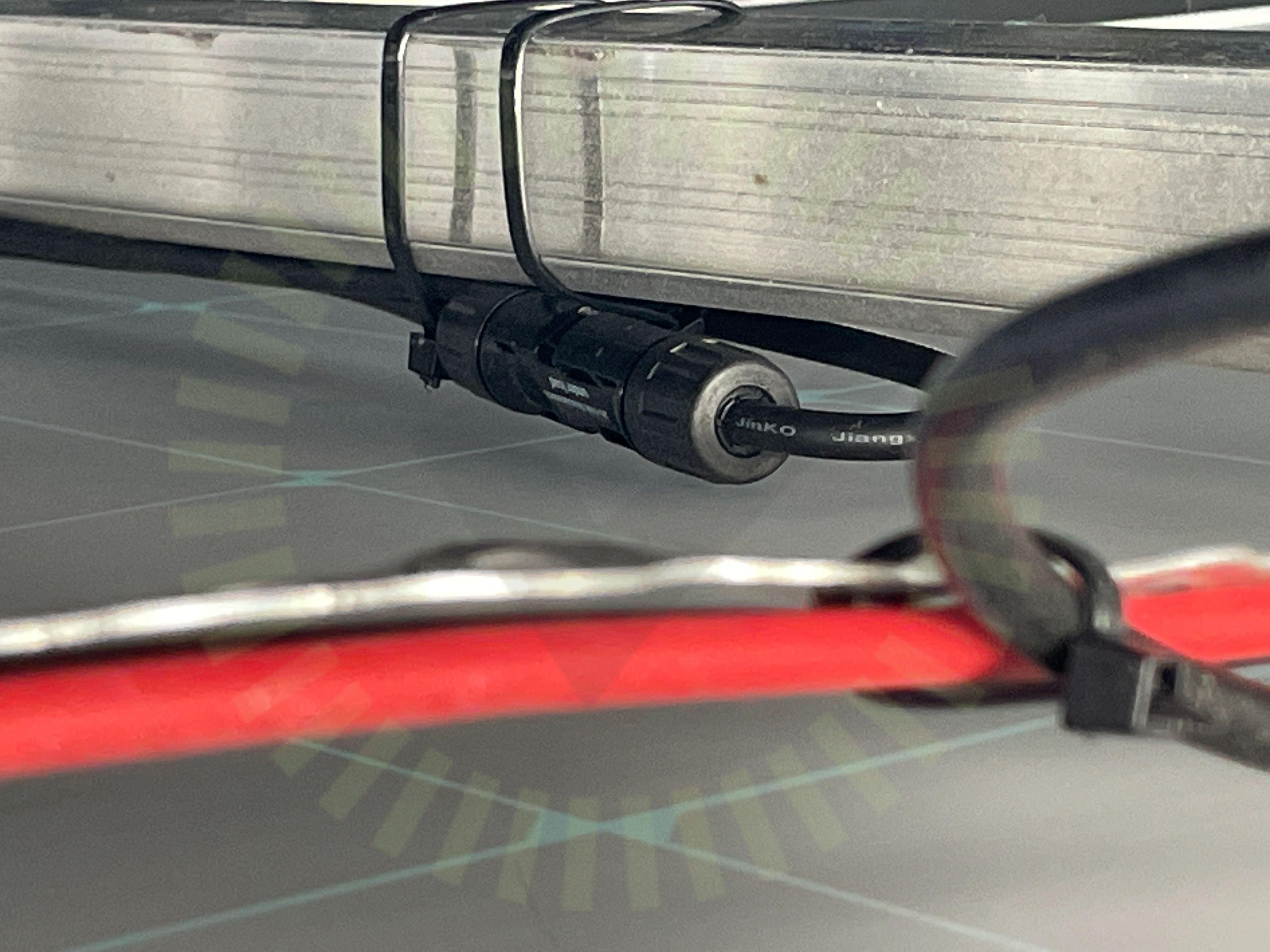

4.2 Föremål mot bakstycke

Inte godkänd

Kontakt skapar tryck mot panelens bakstycke vid snöbelastning. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

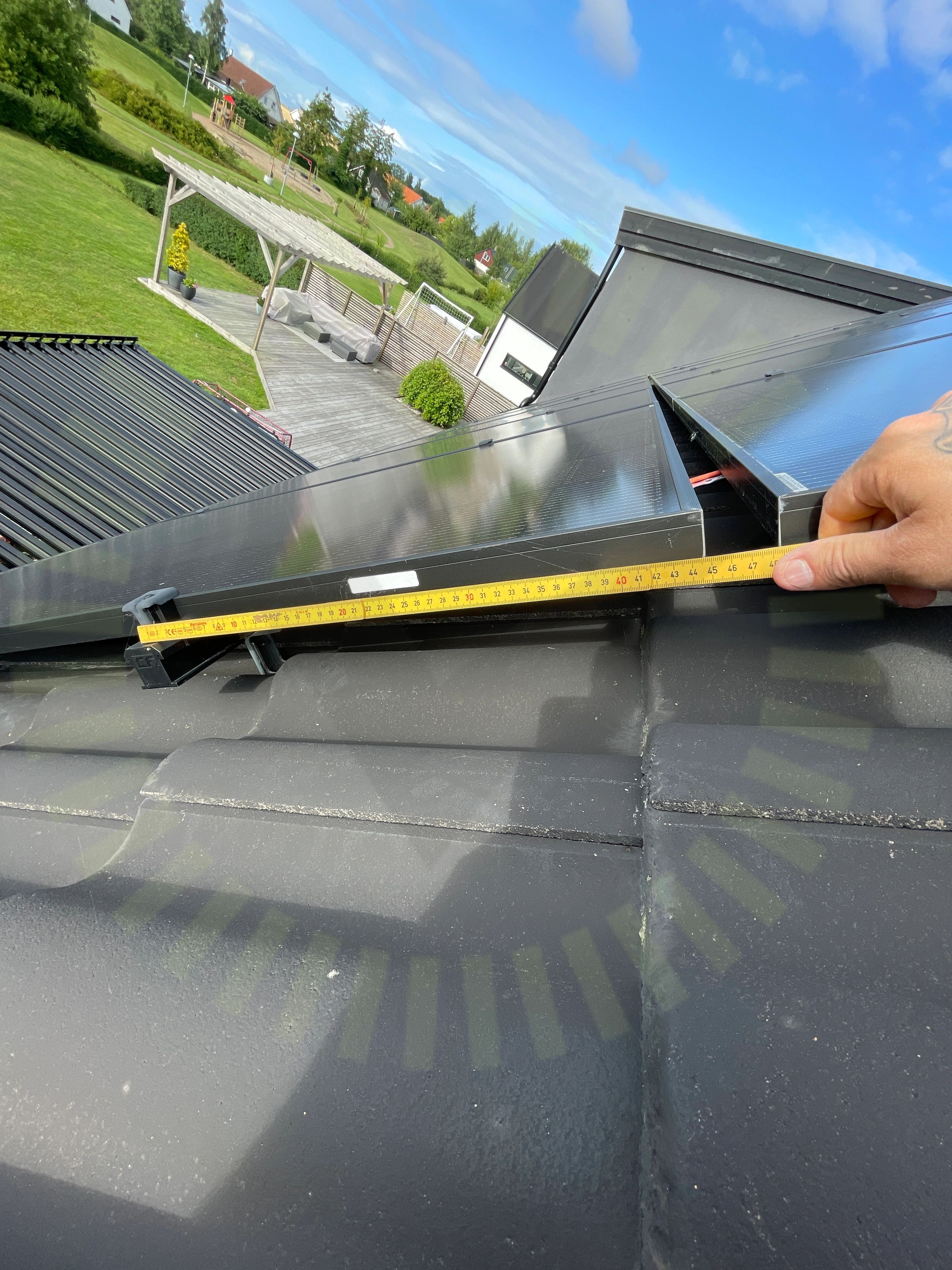

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

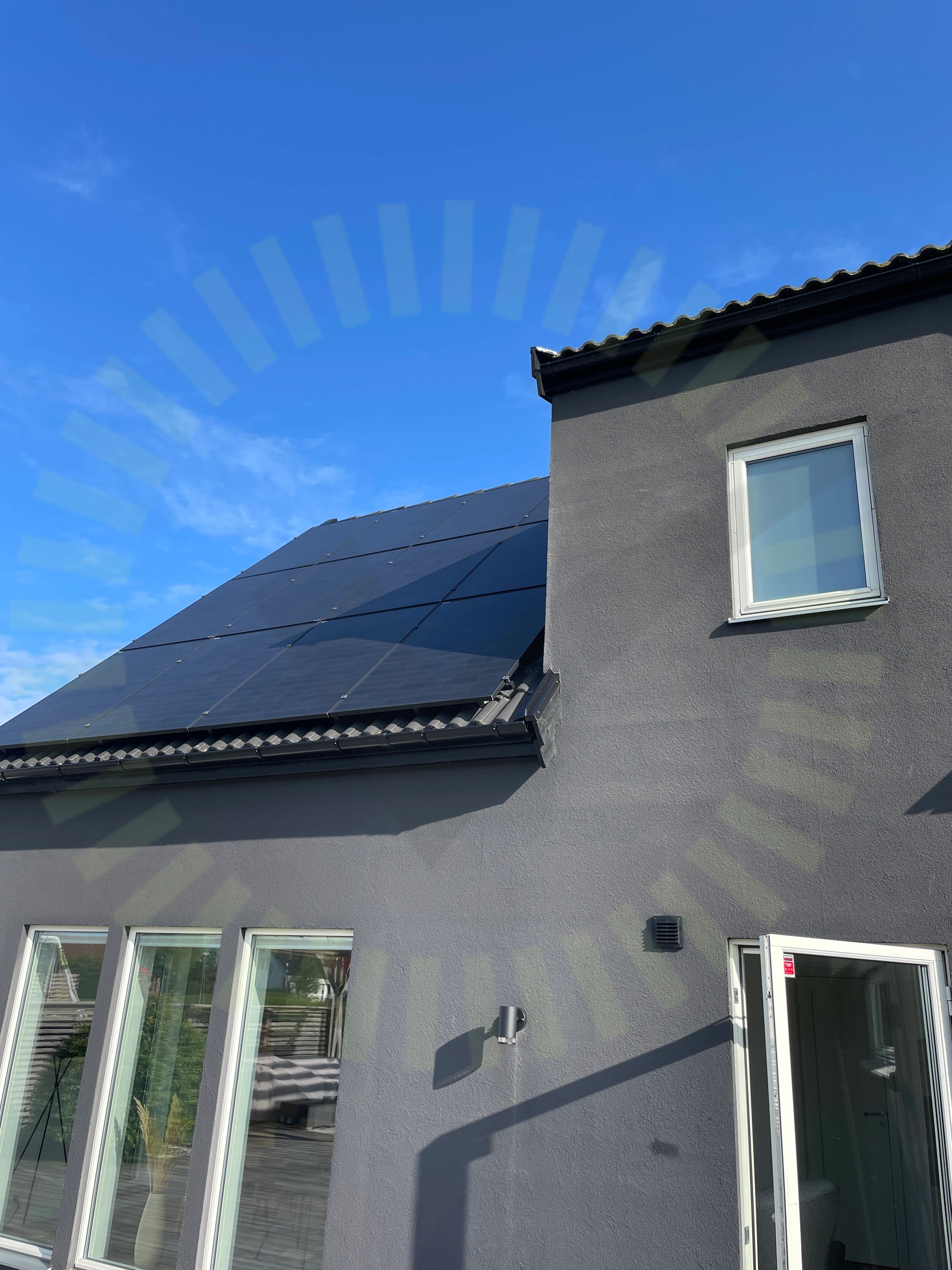

4.4 Skugga

Inte godkänd

Paneler är placerade i hård permanent skugga skapad av takkupa.

4.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontakt.

Godkända kontrollpunkter

11/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelramar separerade

Punktbelastning

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/36

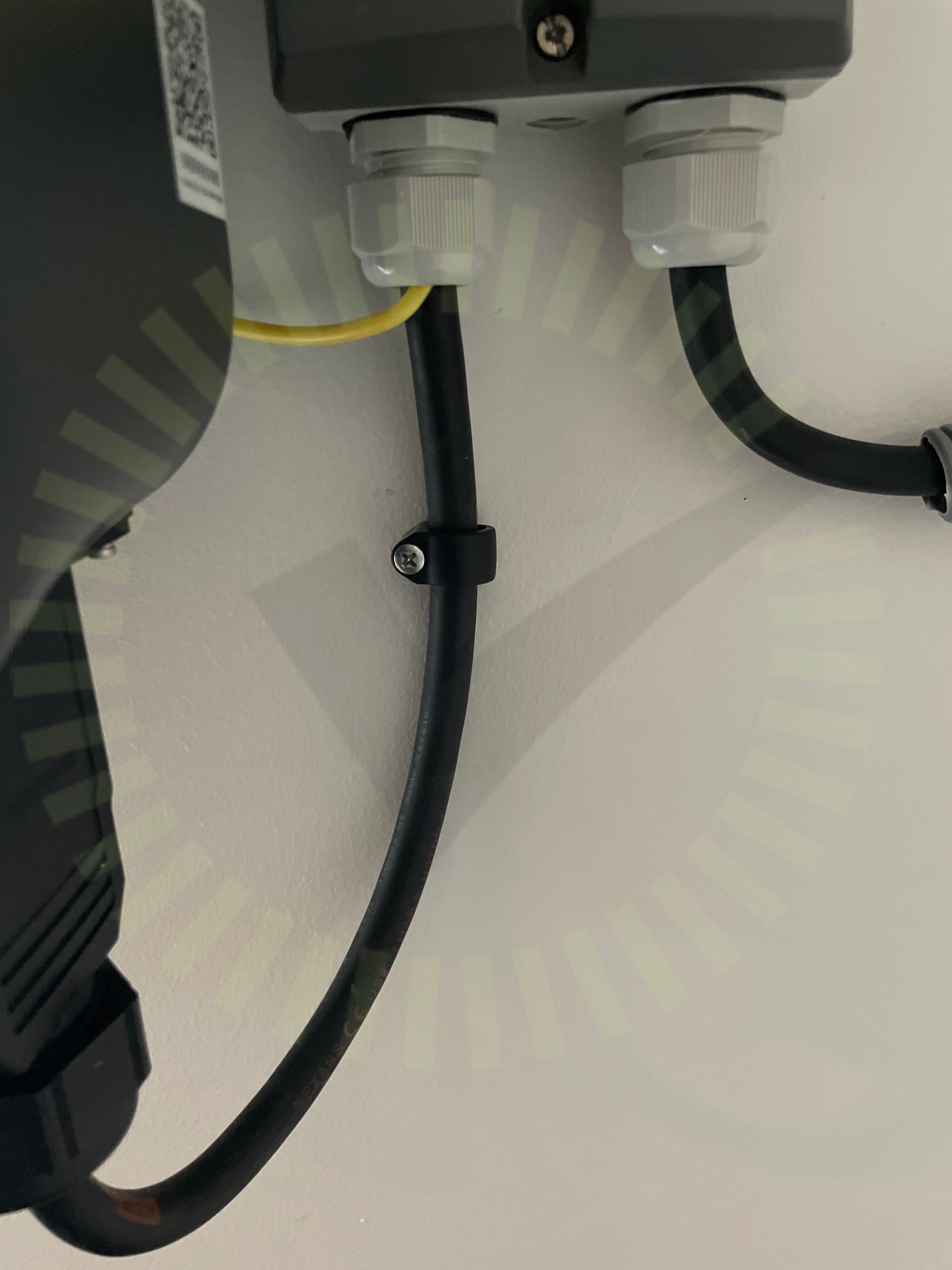

6.1 Anslutningskabel

Inte godkänd

Anslutningskabel får ej klamras fast.

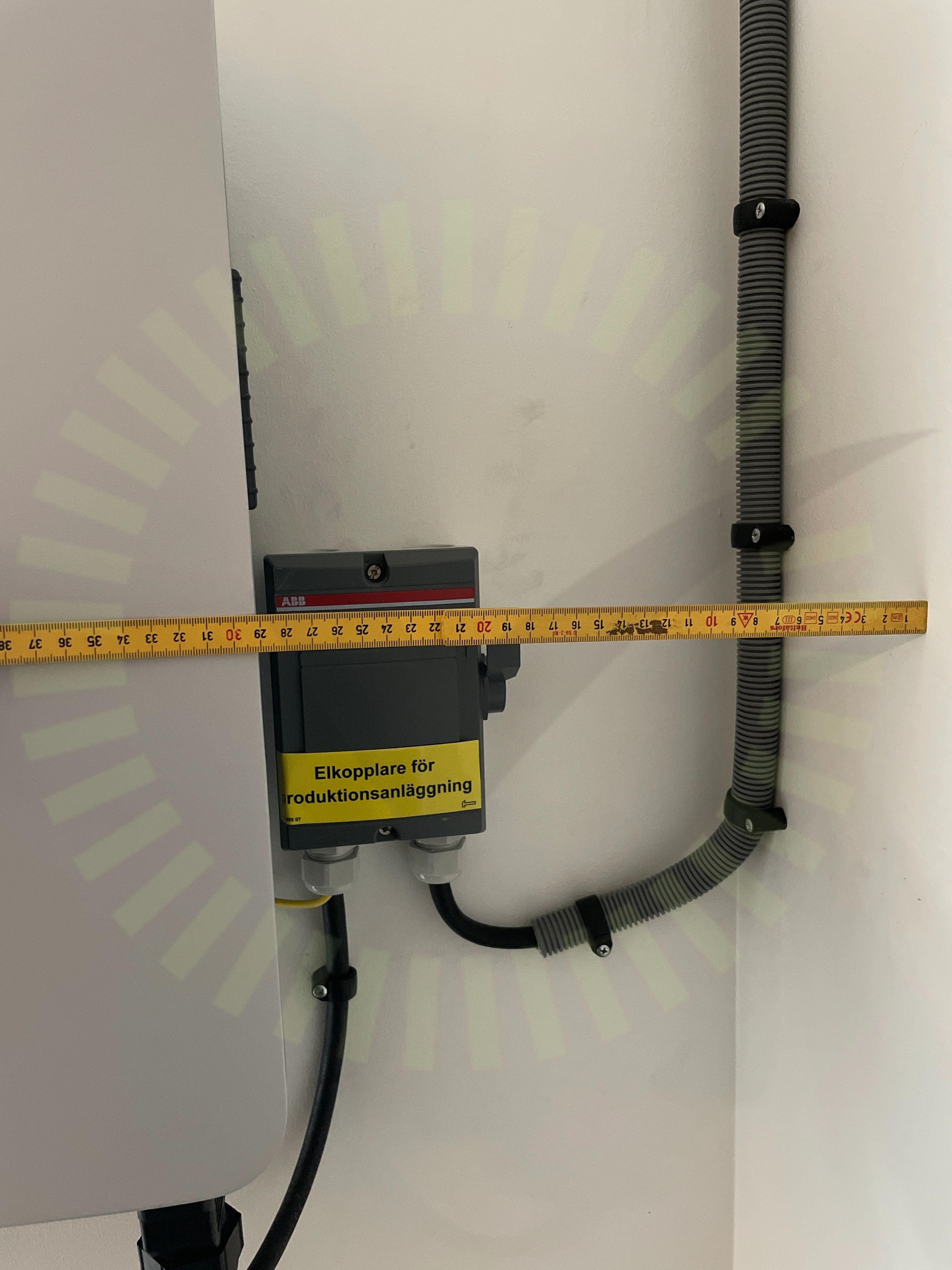

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. För kort avstånd både till vägg och tak.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

6.3 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
