Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Svea Solar

Datum

18 oktober 2023

Ort

Broby, Skåne län
PEN-ledare
Infästning full kontakt
Kabeluppfästning
80% godkända20% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemWasi med Schletter SingleFix-V infästning
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Risen: RSM40-8

Anmärkningar

4/17

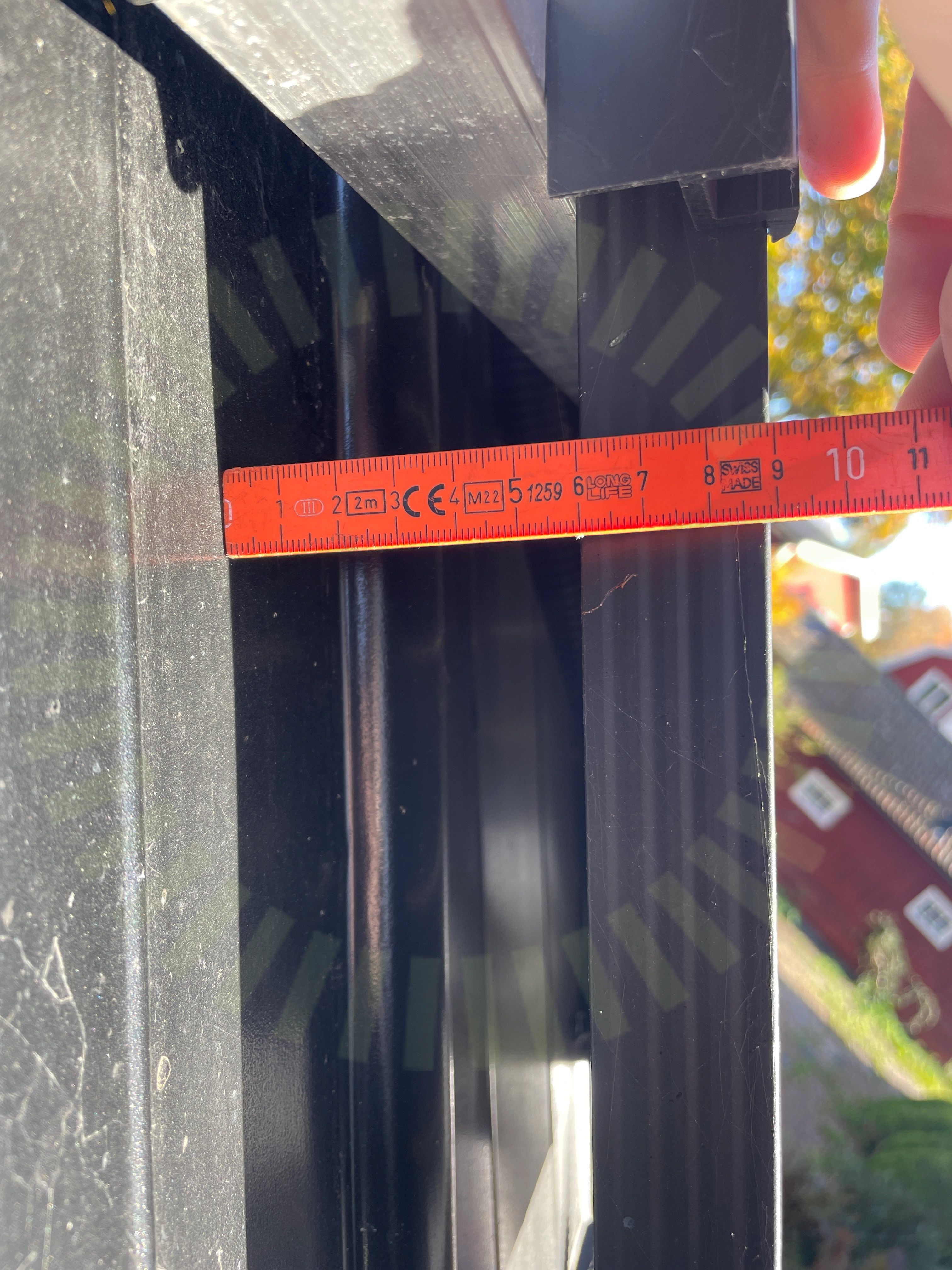

Avstånd till yta

2.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.

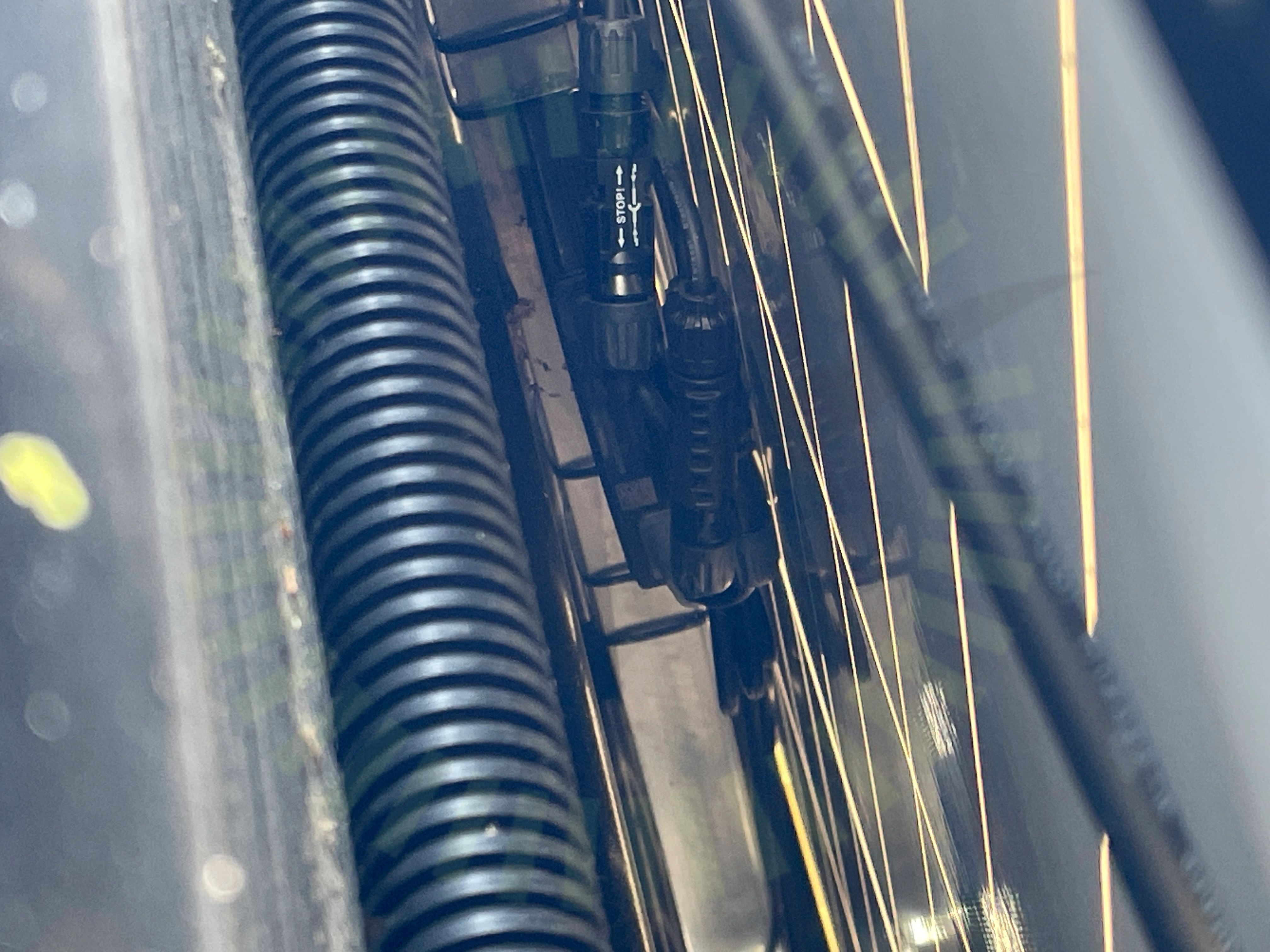

Föremål mot bakstycke

2.2 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida.

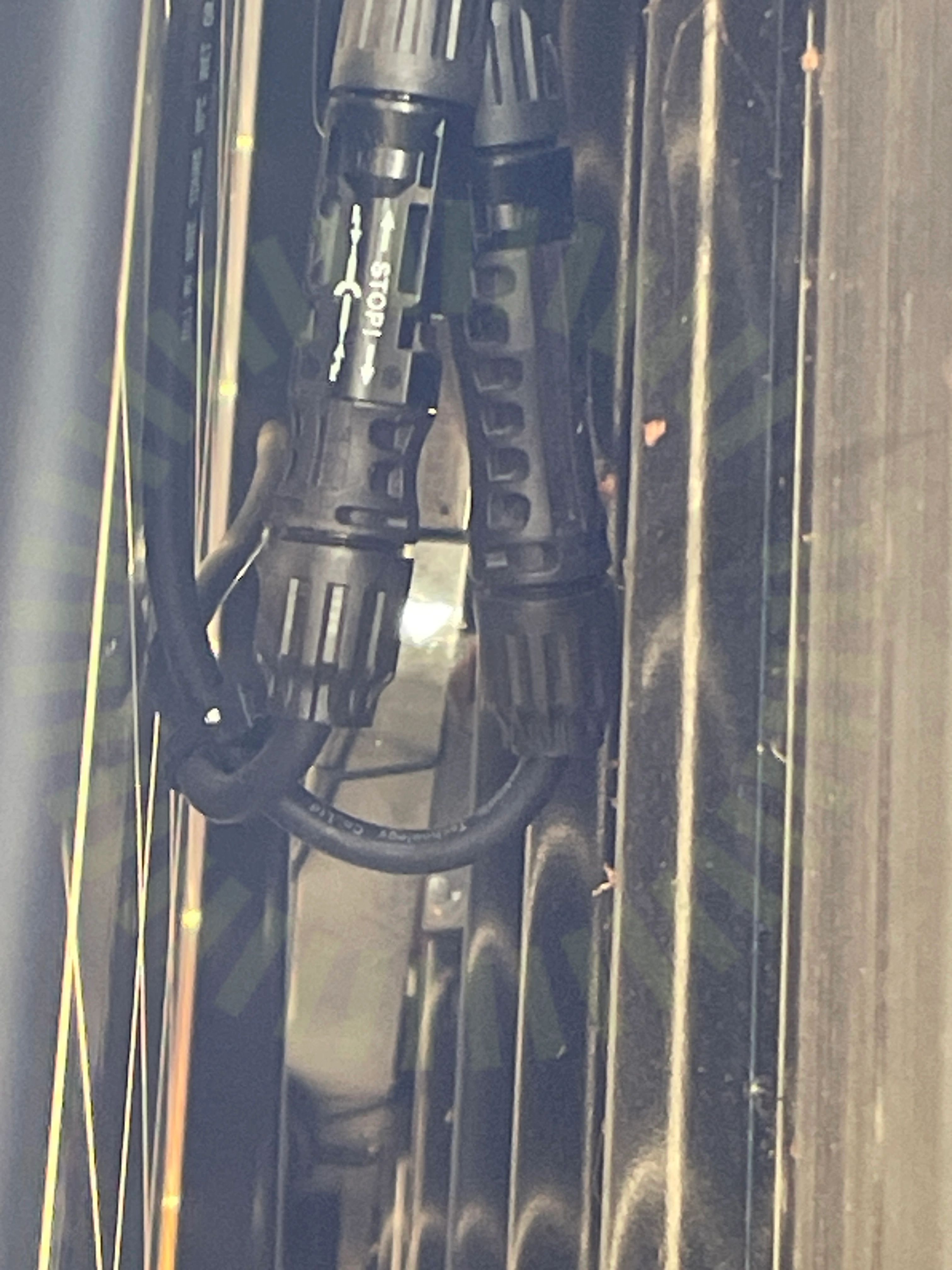

Panelkablaget generell böjradie

2.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

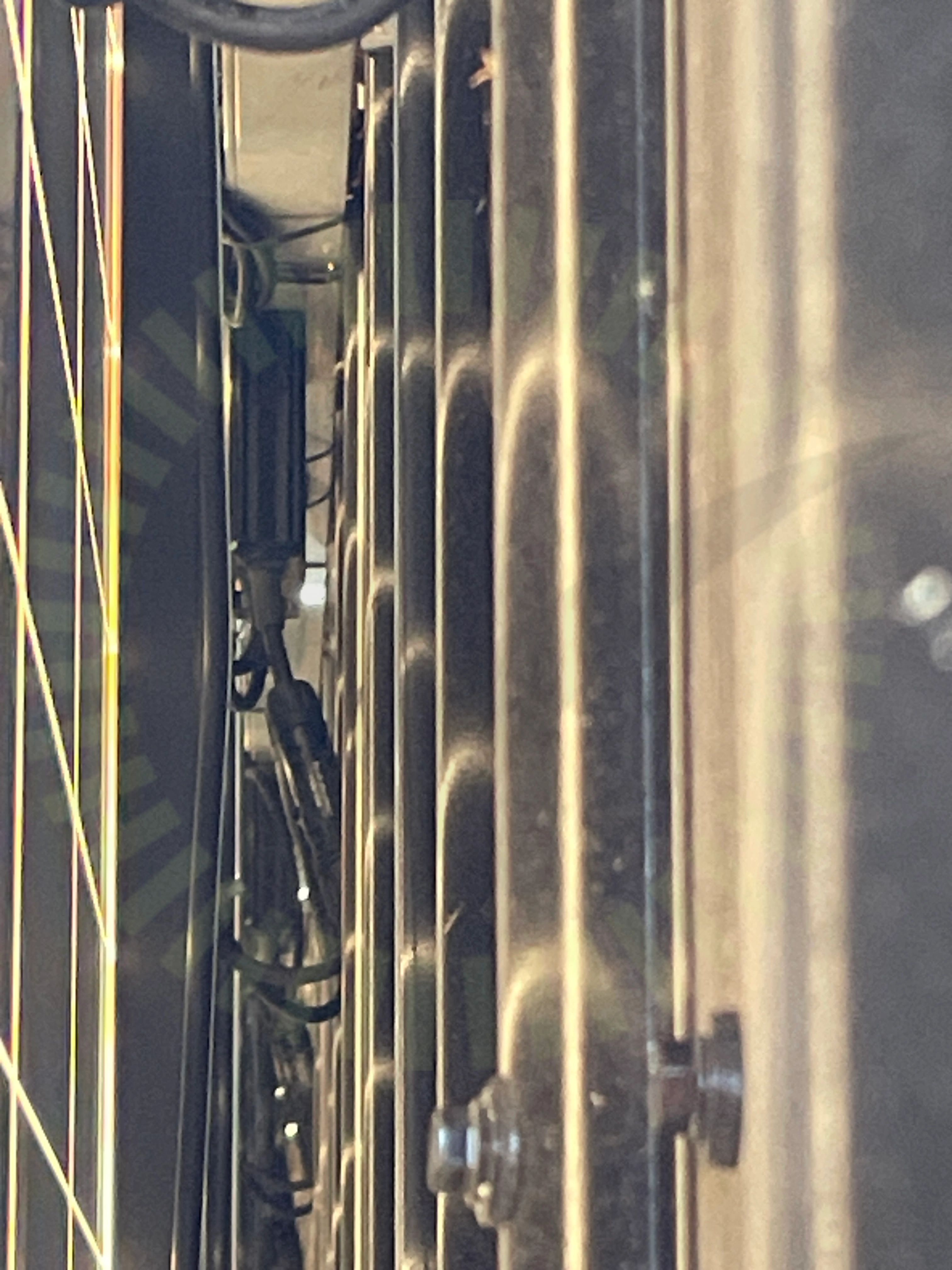

Kontaktdon

2.4 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

Godkända kontrollpunkter

13/17
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Placering

3.1 Placering

Inte godkänd

Samtliga optimerare är inte placerade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
DragavlastadeFastsäkring av produktKompatibilitetKontakter

Tak 1, Wasi med Schletter SingleFix-V infästning

Anmärkningar

10/22

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

4.2 CC mått

Inte godkänd

Underlag saknas för att kunna göra korrekt bedömning. Uppmätt 800mm CC.

Tillverkarens anvisningar
Kabeldragning mellan takytor

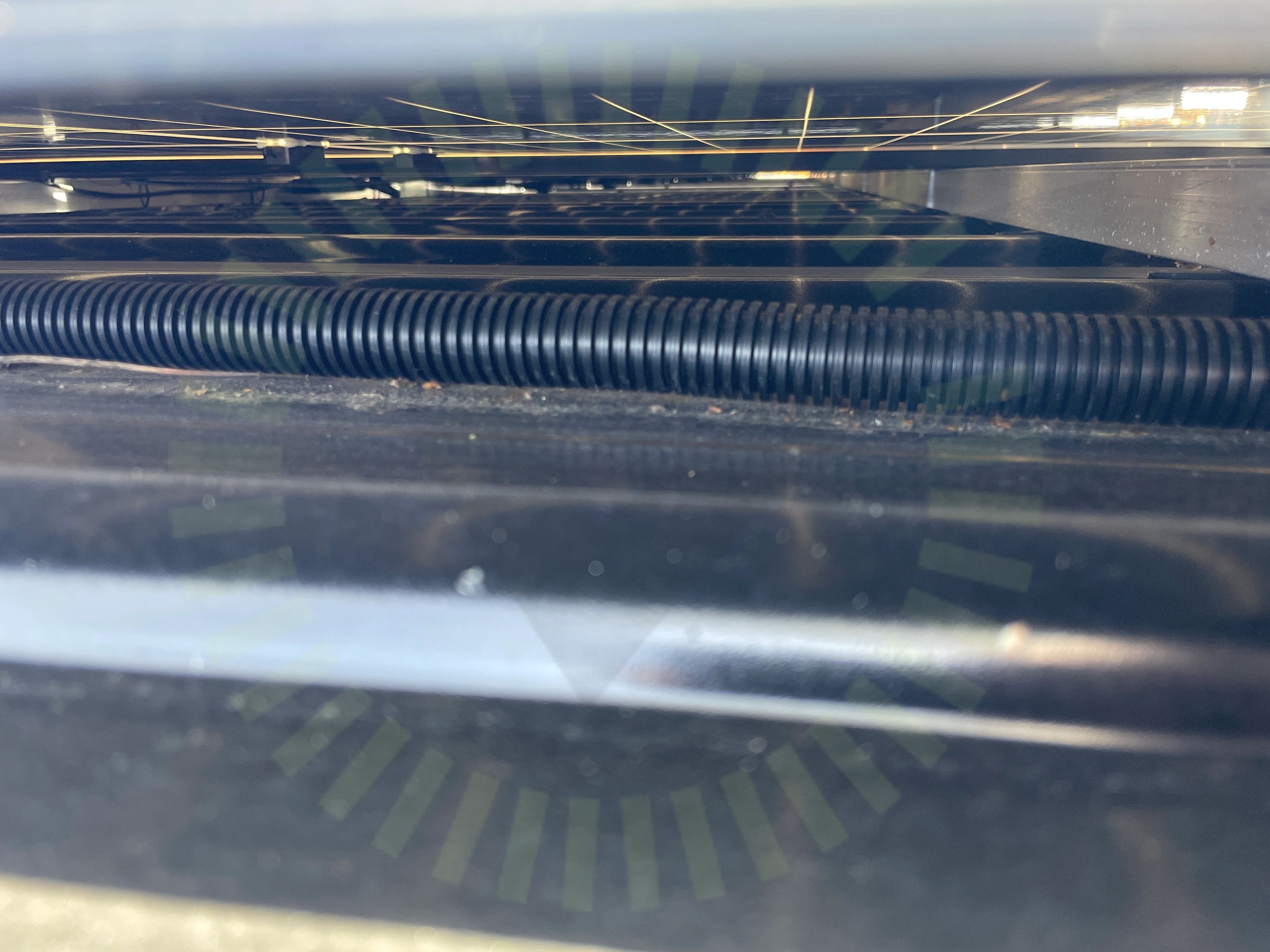

4.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Infästning full kontakt

4.4 Infästning full kontakt

Inte godkänd

SingleFix får inte monteras på rundad plåt, enligt tillverkarens anvisningar.

Tillverkarens montageanvisningar
Kabeluppfästning

4.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.6 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

4.7 Skenors avstånd till varandra

Inte godkänd

Lastberäkning saknas för att kunna göra korrekt bedömning.

4.8 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

4.9 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

4.10 Termisk brytpunkt skenor

Inte godkänd

Lastberäkning saknas för att kunna genomföra en korrekt bedömning. Längd per panelrad uppgår till 17.5 meter.

Godkända kontrollpunkter

12/22
DC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlacering skenaSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakplåt tjocklekVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

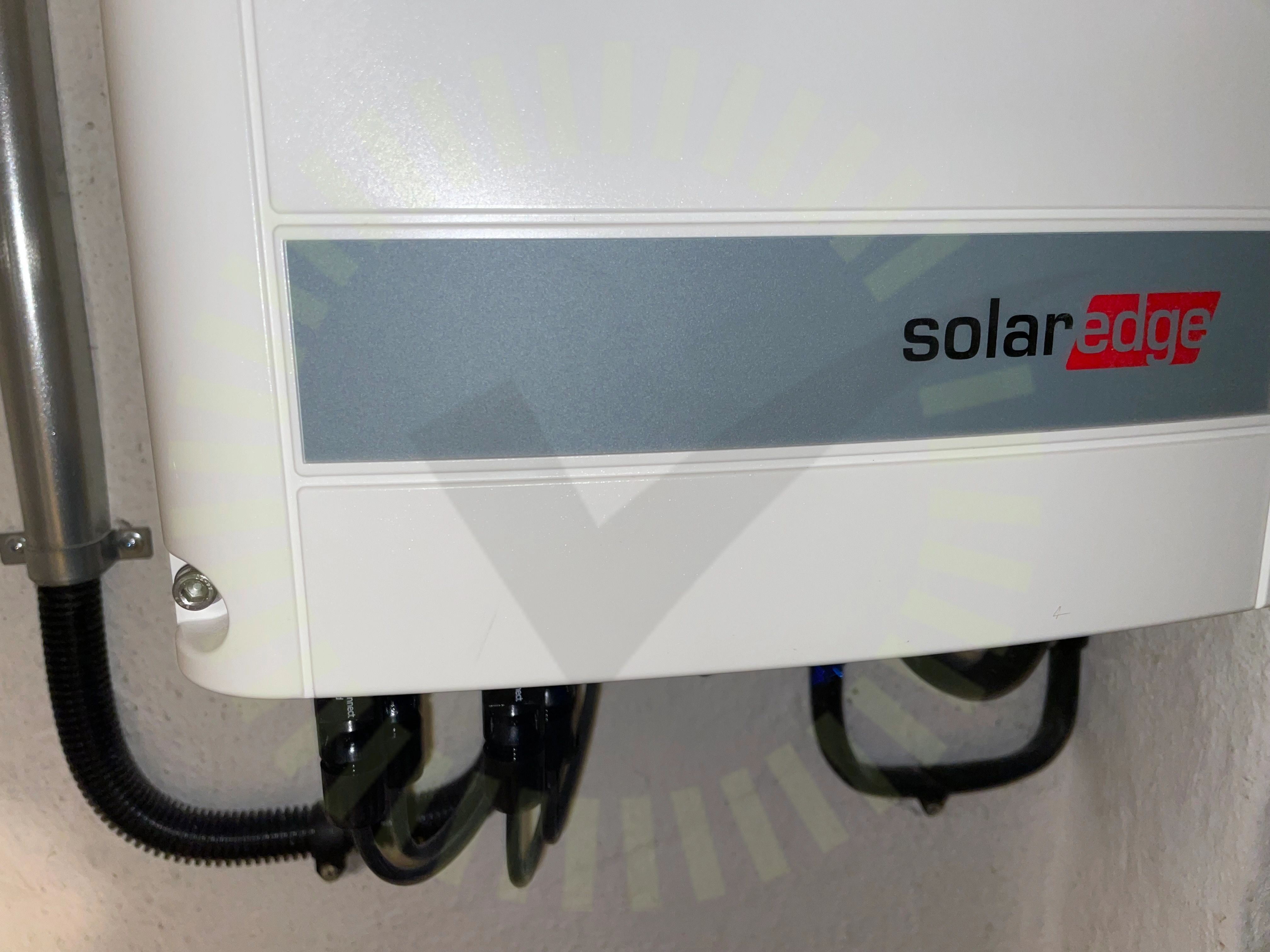

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/31

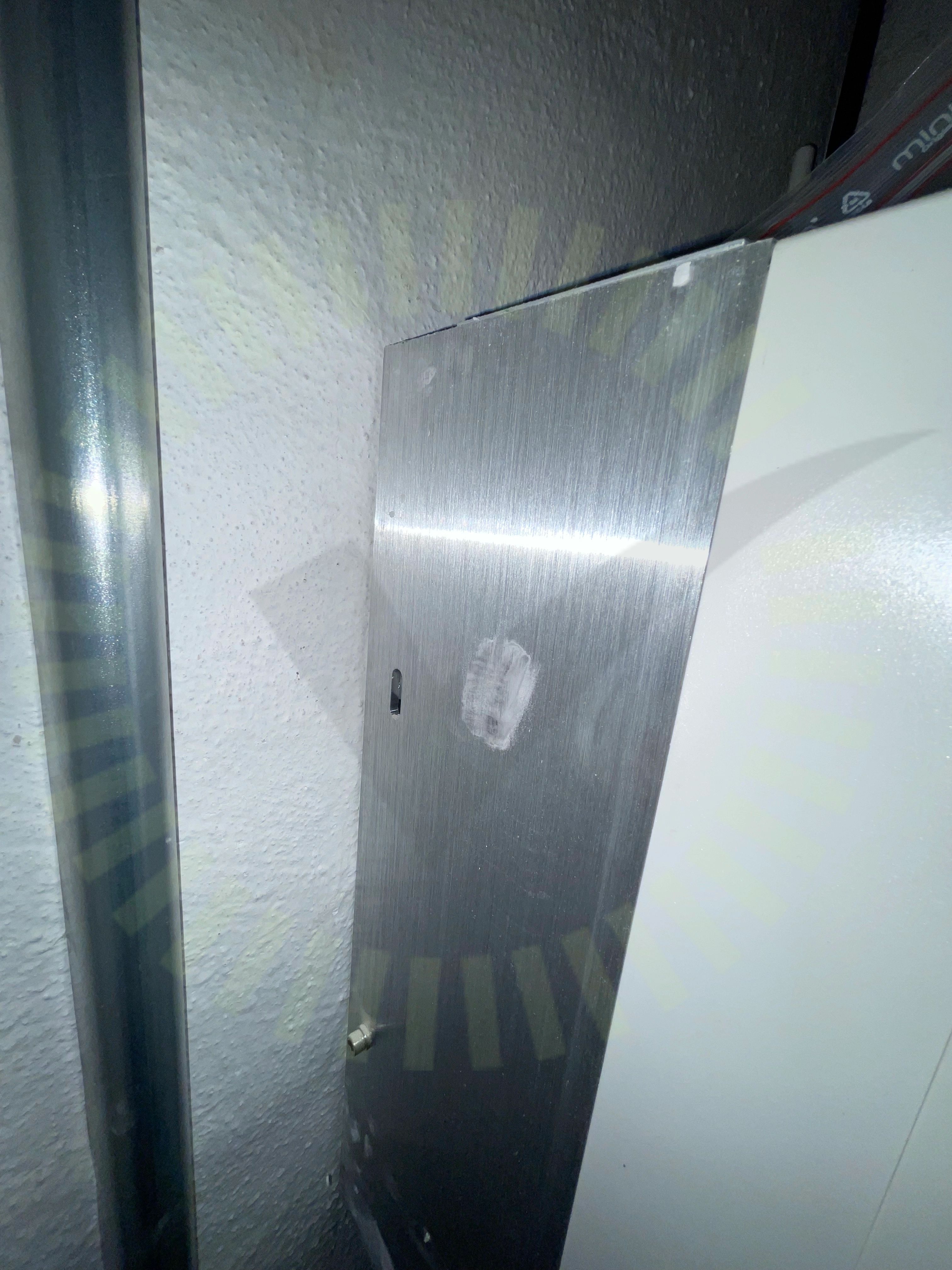

Fastsäkring av växelriktare

7.1 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

Godkända kontrollpunkter

30/31
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
