Besiktningsrapport

8.7

Installation genom

Svea Solar

Datum

29 november 2023

Ort

Klagshamn, Skåne län

AC kablage förläggning

Kontaktdon

Främmande material

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08

MontagesystemCWL Infästningsplatta med Wasi skena

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, CWL Infästningsplatta med Wasi skena

Anmärkningar

5/21

3.1 Använda tätskiktsduk

Inte godkänd

Inga dokument som styrker att tätskiktsduken är testad enligt EN 13956.

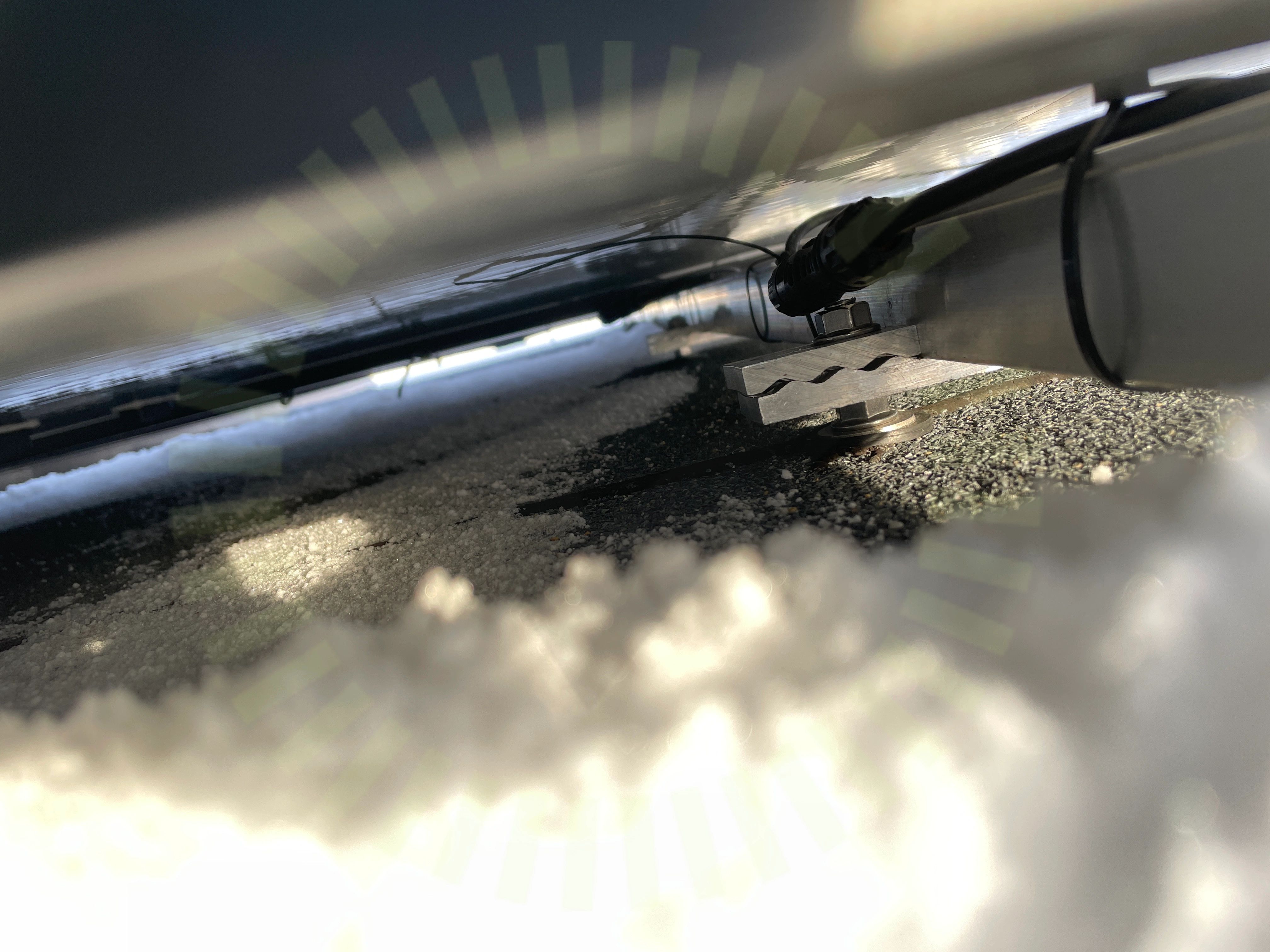

3.2 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Tre olika system blandade. Wasi, CWL och Schletter.

3.3 Skenors avstånd till varandra

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram finns där inget underlag att säkerhetställa korrekt cc mått mellan skenor.

3.4 Snö- och Vindlastberäkning

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Tre olika system blandade. Wasi, CWL och Schletter.

Tillverkarens montageanvisningar

3.5 Tätskiktsplattor CC mått

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram finns där inget underlag att säkerhetställa korrekt cc mått.

Godkända kontrollpunkter

15/21

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSvetsning takpappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21

Tätskiktsplattor Infästning

Tak 1, Trina: TSM-DE09.08

Anmärkningar

1/14

4.1 Kontaktdon

Inte godkänd

Tejp, klistermärke eller krympslang får inte monteras över kontaktdonet, förekommer på flertalet ställen.

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/14

PunktbelastningSkador på panel

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Godkända kontrollpunkter

35/36

AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
