1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.8
Installation genom
Energy Effective Solutions
Datum
9 juni 2023
Ort
Nykvarn, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt ARK XH Battery System
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
2/7
2.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
ARK 5.12~25.6XH-A1 Installation Manual, Sida 2.
2.2 Fastsäkring av produkt
Inte godkändBatteriet är inte fastsäkrat ordentligt. Videoinspelning finns.
ARK 5.12~25.6XH-A1 Installation Manual, Sida 3.
Godkända kontrollpunkter
5/7KommunikationKontakterOmgivningstemperaturPEVäderskydd
Kapsling
Godkända kontrollpunkter
6/6BrytareBöjradieFörskruvningarInfästningIP-KlassningPlacering
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
5/16
5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

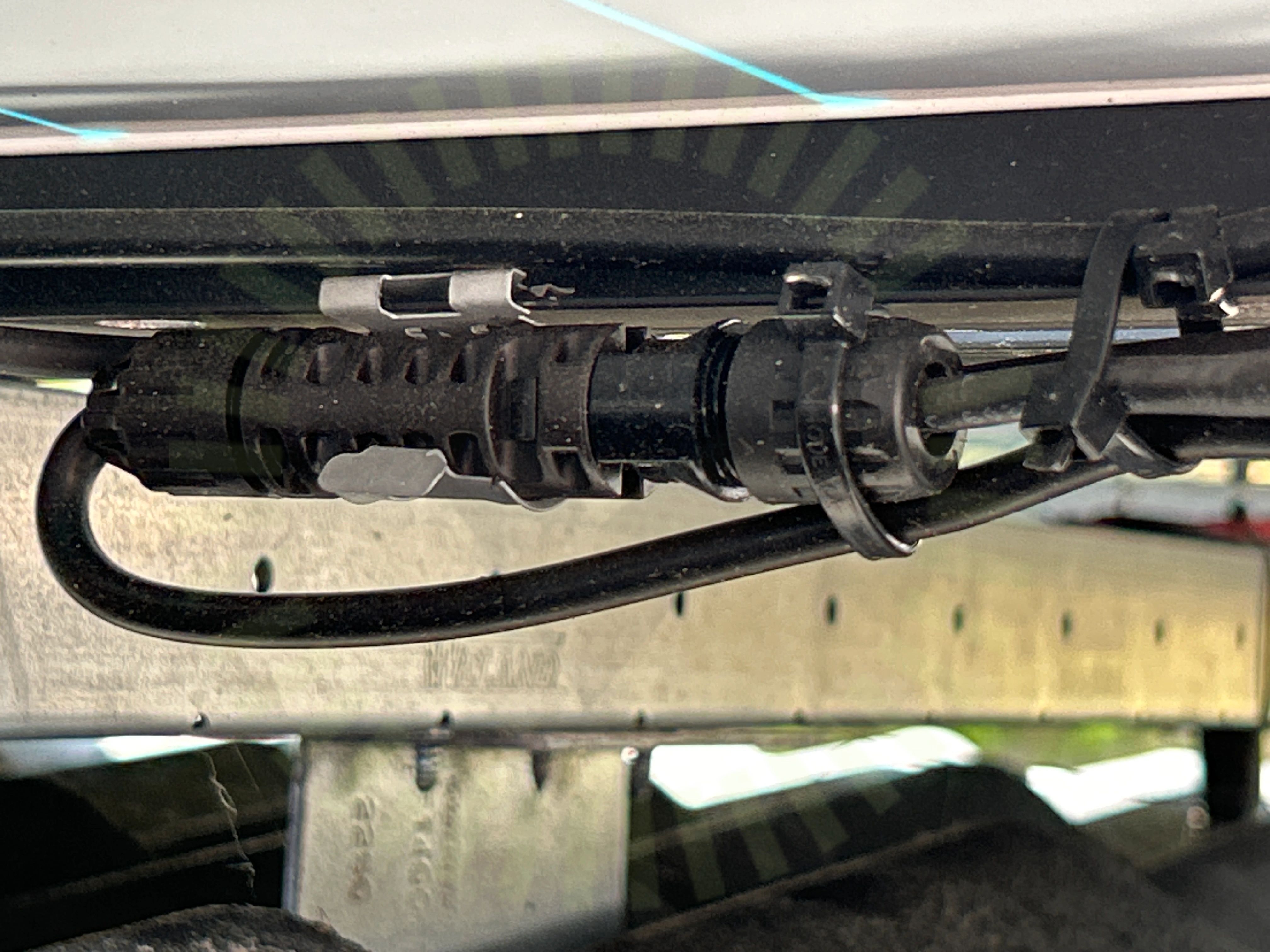

5.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

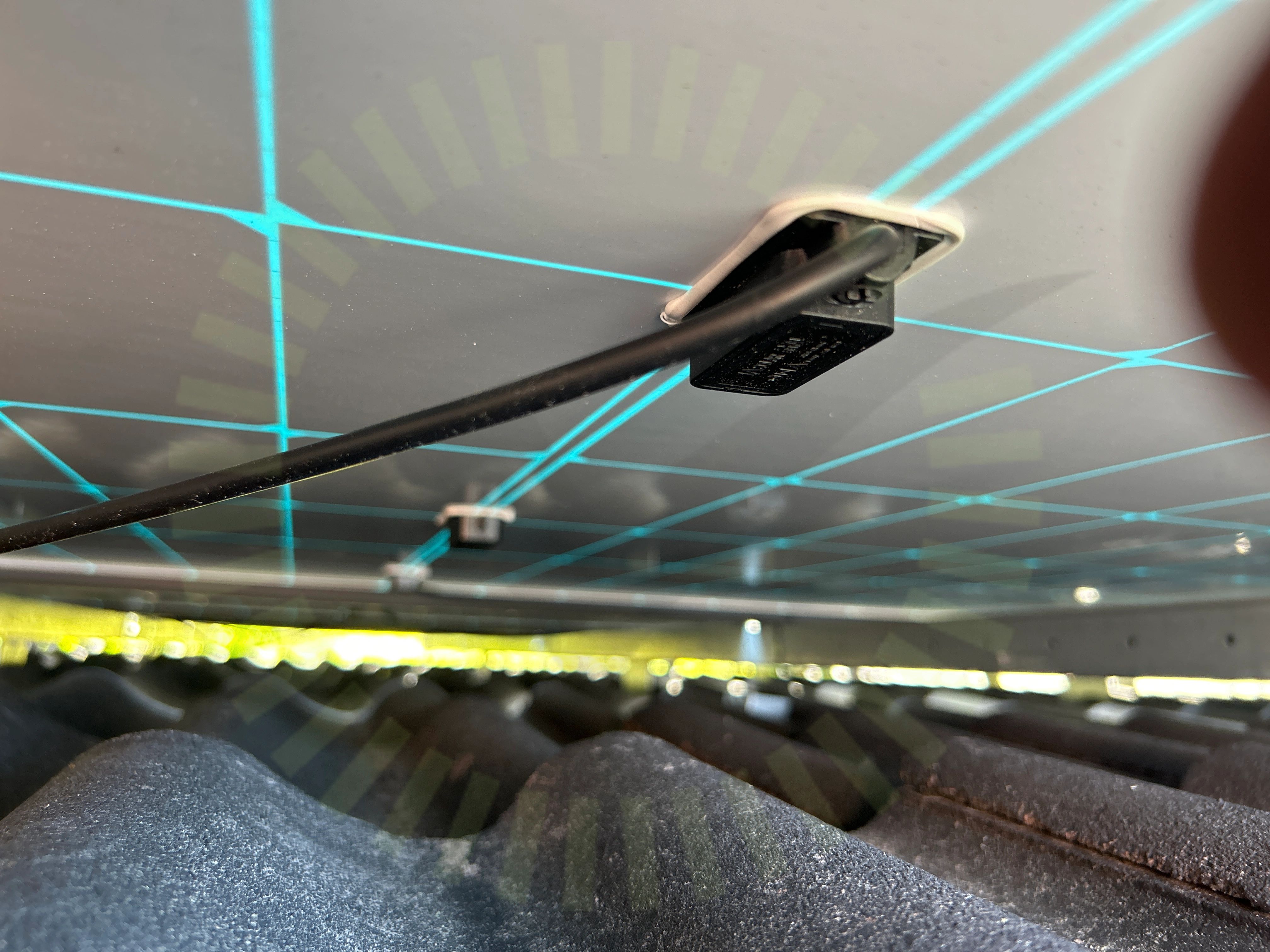

5.3 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
5.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
5.5 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
11/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
3/23
6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

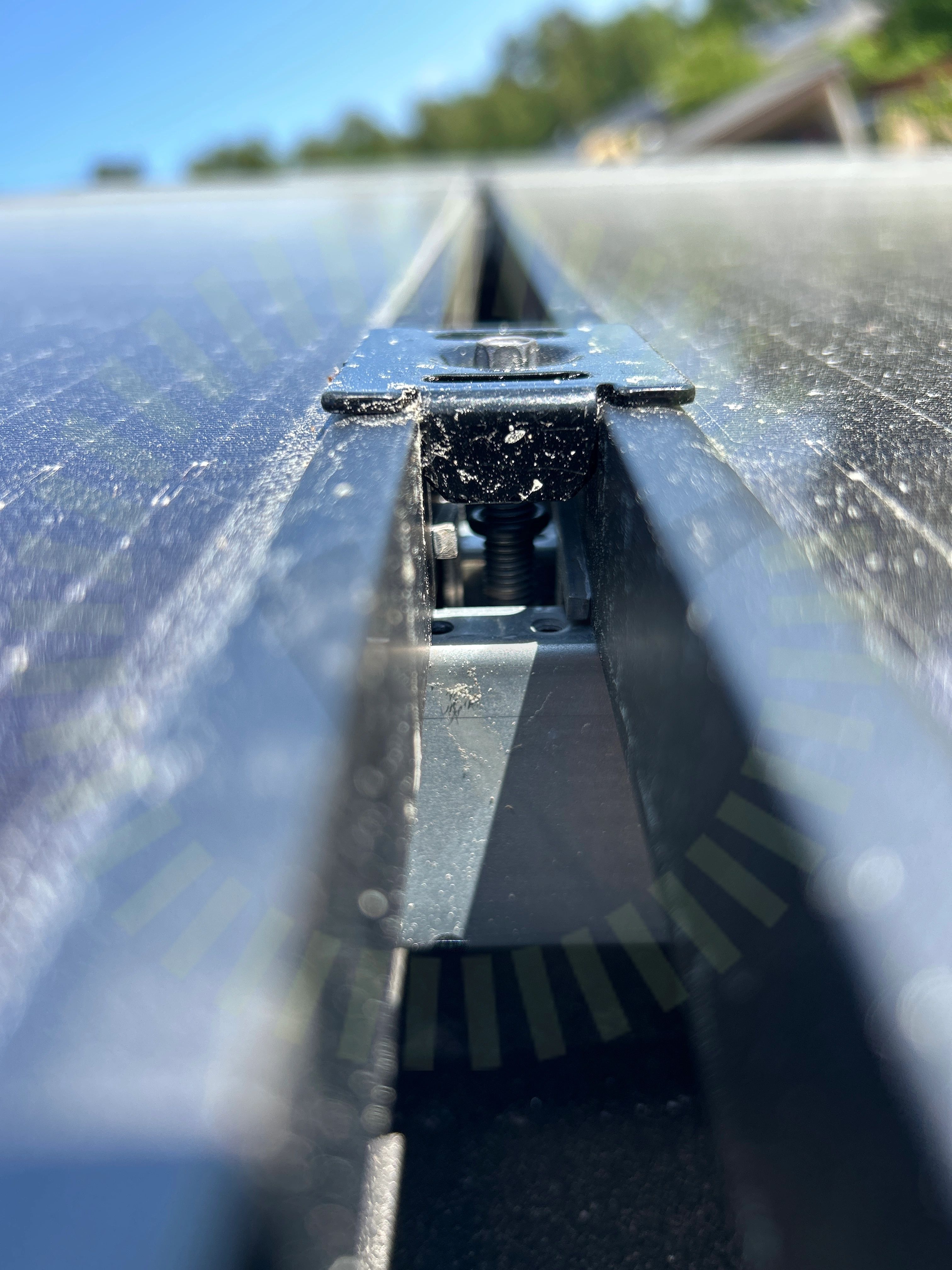

6.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

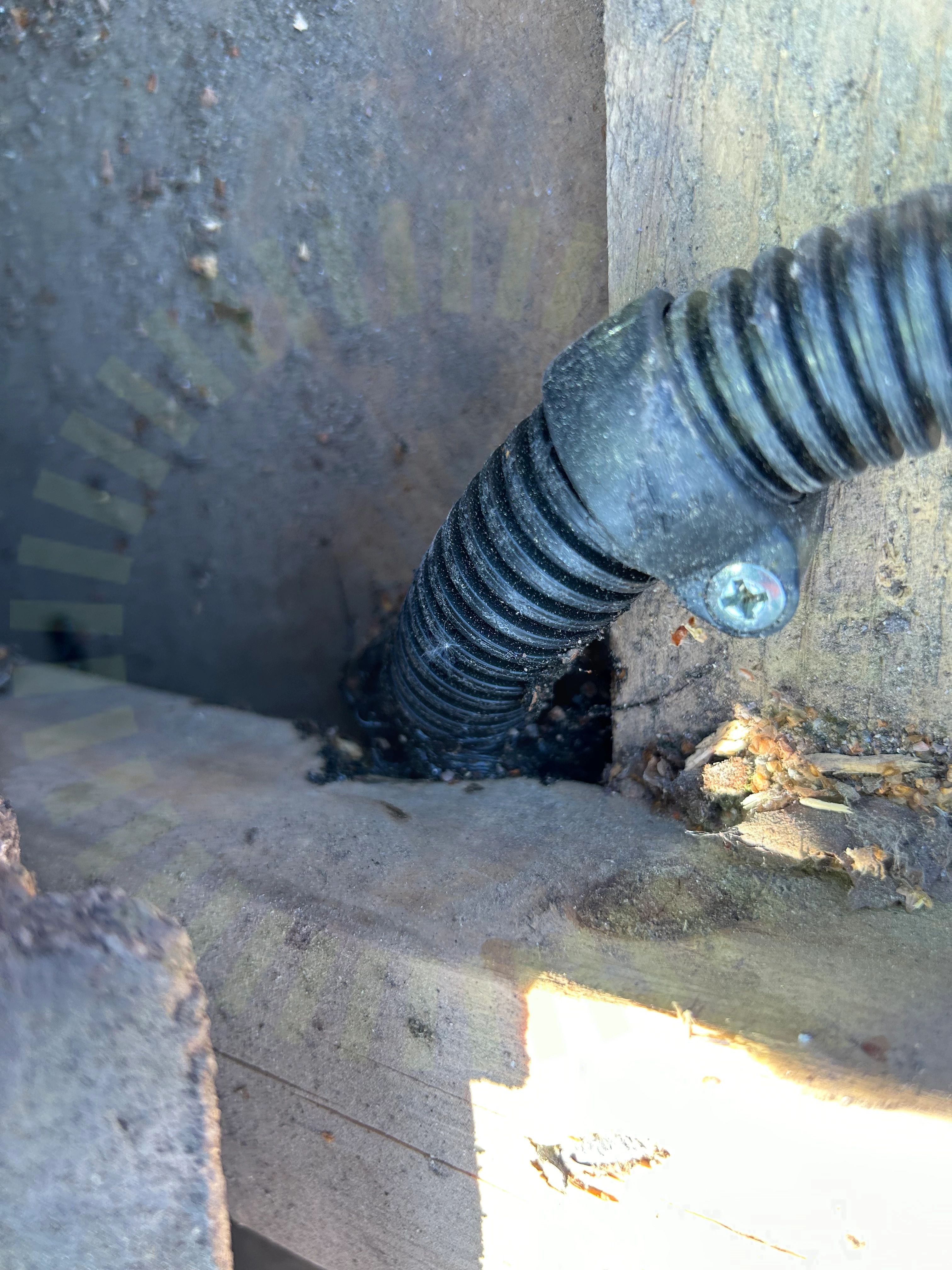

6.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
19/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Läktinfästning
Varselmärkning
Anmärkningar
1/57.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
2/34
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual XH EN 202206, Sida 12

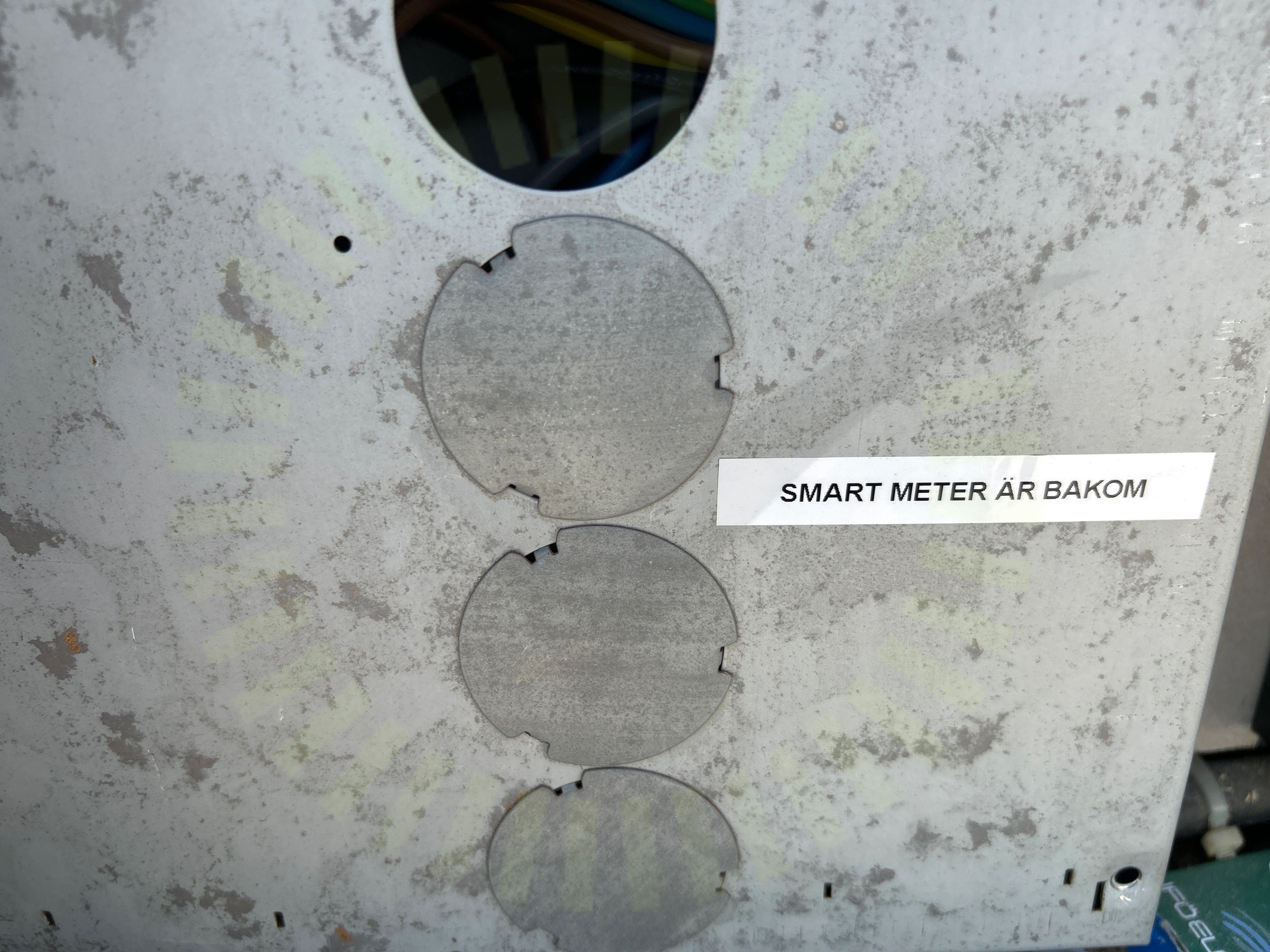

8.2 Smartmätare
Inte godkändSmartmätaren är installerad under normkapslingen. Kapslingen kan inte monteras korrekt.
Tillverkarens anvisningar
Godkända kontrollpunkter
31/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Genomföringar
