Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

31 januari 2023

Ort

Bestorp, Östergötlands län
Dragavlastade
Ändklämmor skena
Infästningar CC mått
86% godkända14% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+WB)
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 15KTL-M0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 15KTL-M0

Anmärkningar

2/32
DC Genomföringar

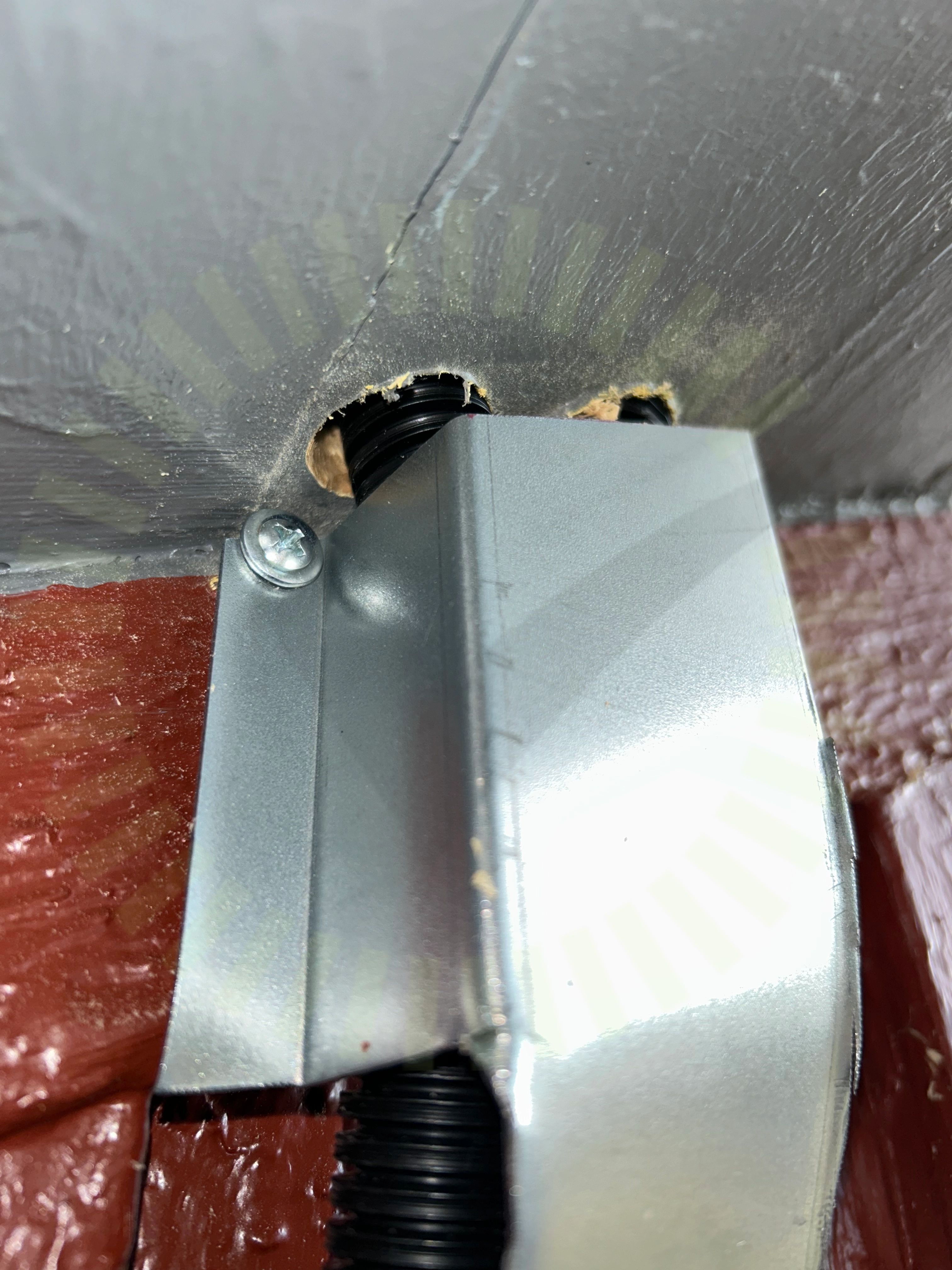

1.1 DC Genomföringar

Inte godkänd

DC-genomföring saknar tätning

SS 436 40 00 (527.2.1)

1.2 Varning för likspänning

Inte godkänd

Varning för likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

30/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerKontakterLedare fastspändaMärkningMätprotokoll DCPlacering: AvståndPlacering: InfästningSträngschemaSäkringTillförlitligt fästVarning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: DimensioneringVäxelriktare: El: KabelVäxelriktare: El: PEVäxelriktare: InstallationVäxelriktare: InternetVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme

Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

2/11
Fästenas placering

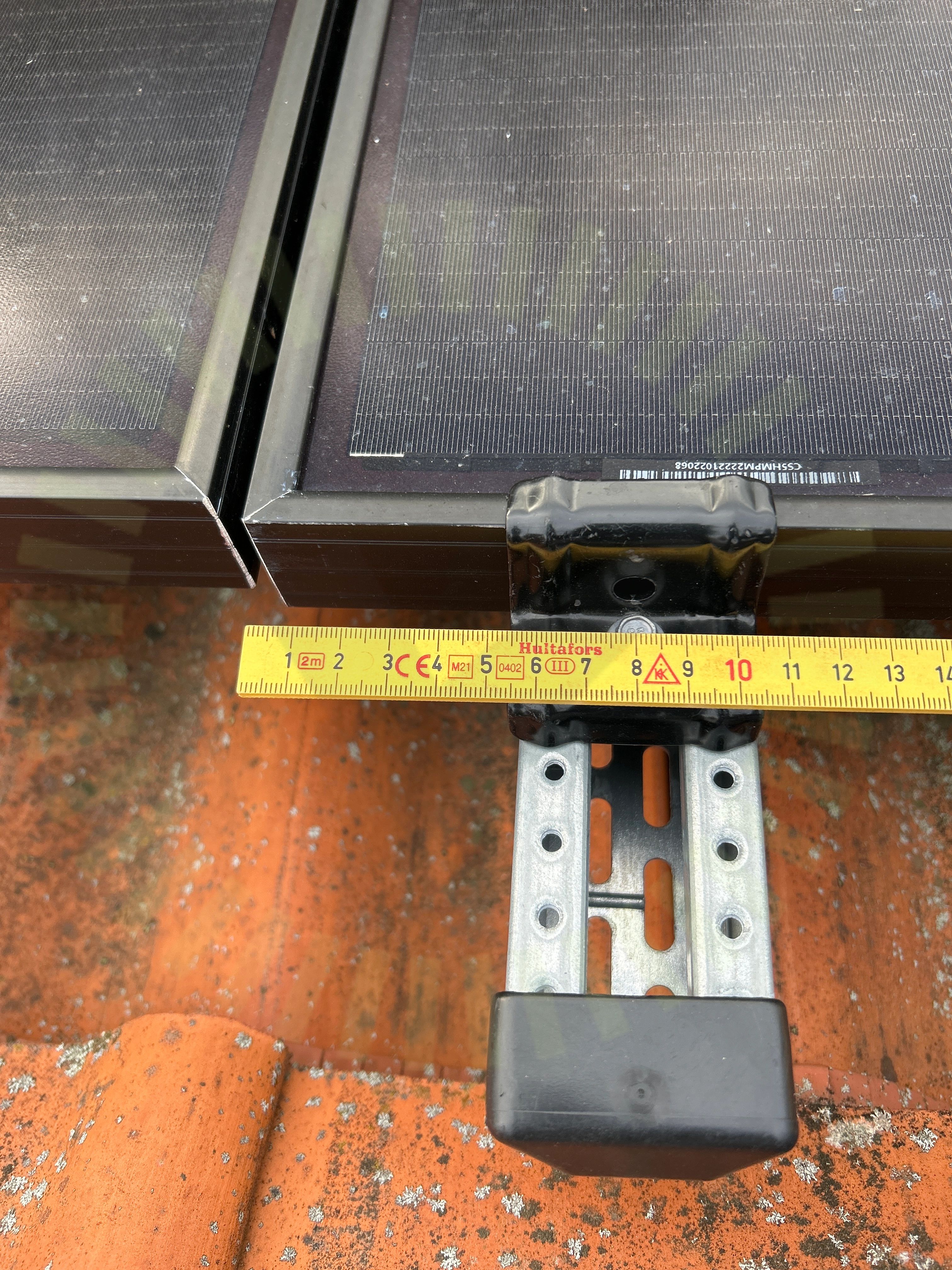

2.1 Fästenas placering

Inte godkänd

Enligt paneltillverkarens anvisningar ska fästet sitta minst 160mm in på panelen.

Tillverkarens anvisningar
Dragavlastade

2.2 Dragavlastade

Inte godkänd

Kablar är åtdragna för hårt på några ställen på taket vilket innebär att ingen dragavlastning erhålls.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11
DräneringshålFästenas storlekFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Weland Stål: Råspont

Anmärkningar

5/22
Infästningar CC mått

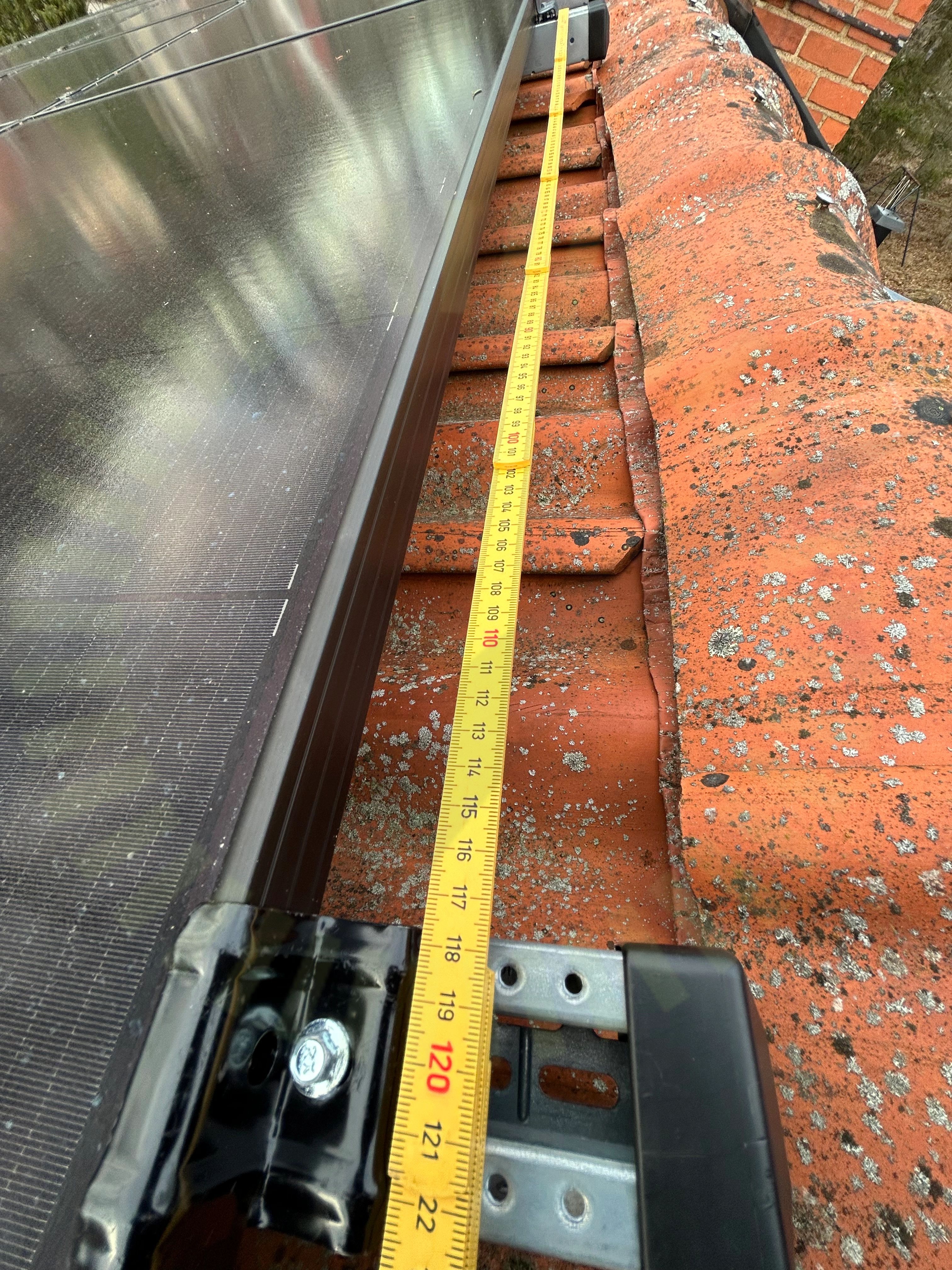

3.1 Infästningar CC mått

Inte godkänd

Snö- & vindlastberäkning stämmer inte överens med verkligheten. cc-mått skall vara 96cm mellan skenor. Uppmätt avstånd 120cm. Fästenas placering stämmer inte överens heller enligt ritning. På två ställen sitter klämman så lite som 8cm in på panelen.

MA5102 Sid 1 (1) | Version 3 - 221101
Kabeluppfästning

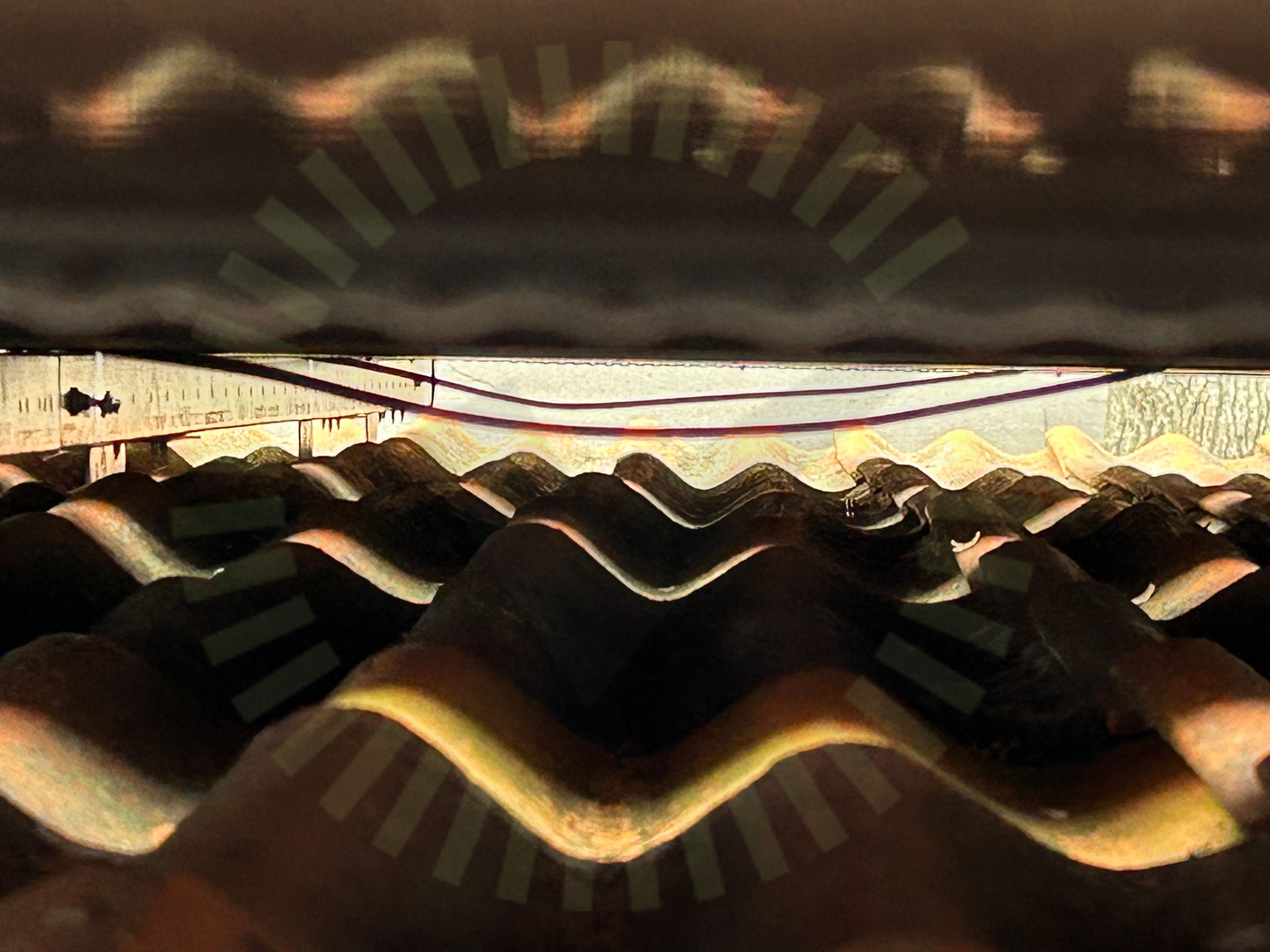

3.2 Kabeluppfästning

Inte godkänd

Kablar hänger på flertal ställen på taket.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas avstånd

3.3 Skenornas avstånd

Inte godkänd

Enligt beräkning skall avståndet vara 96cm. Uppmätt avstånd är 120cm.

MA5102 Sid 1 (1) | Version 3 - 221101
Skenskarvar

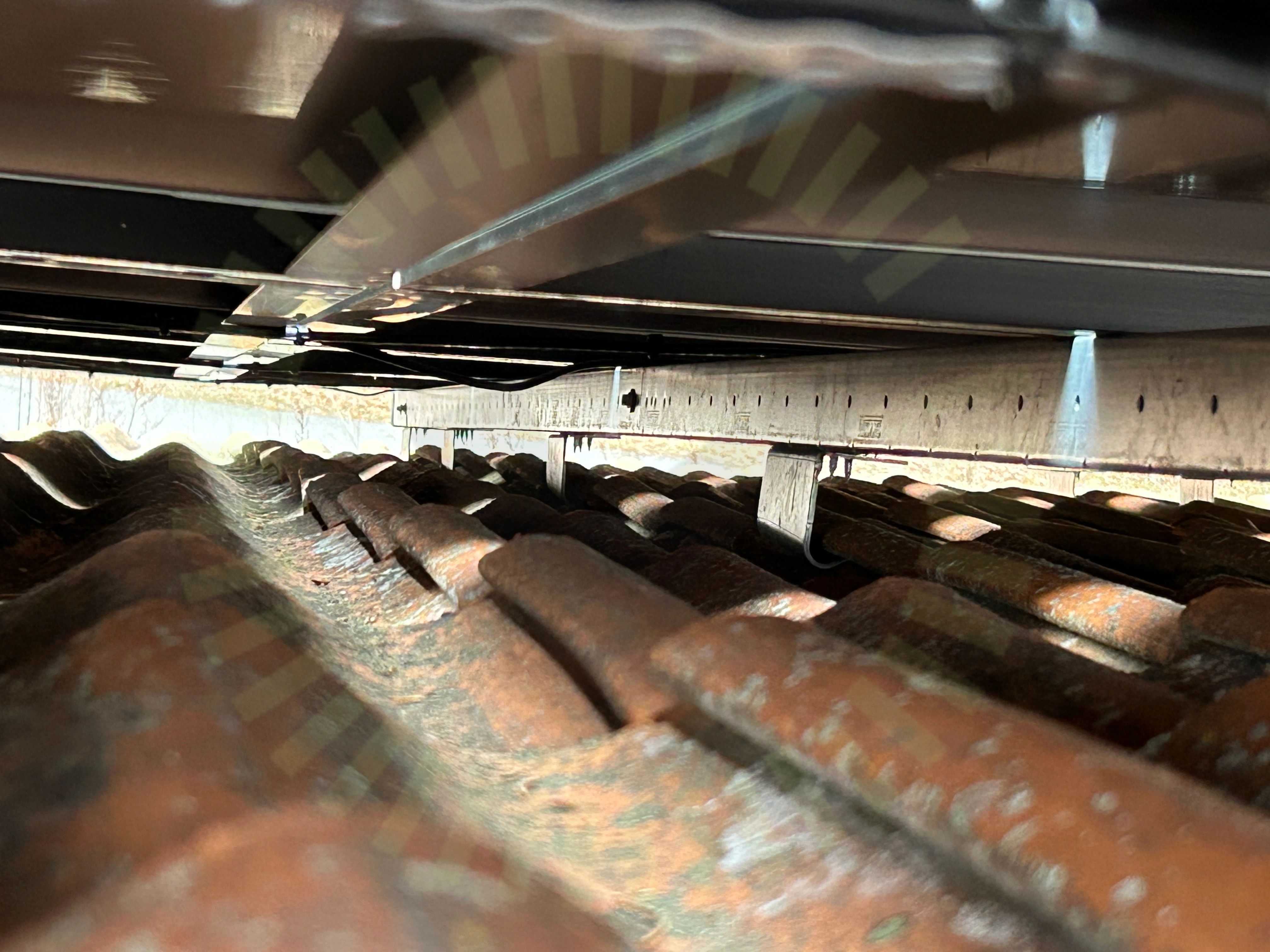

3.4 Skenskarvar

Inte godkänd

På flertal ställen på taket sitter skarven fast endast med en skruv på varsin sida. Enligt tillverkarens anvisningar skall den skruvas med två på varje sida.

MA5102 Sid 1 (1) | Version 3 - 221101
Ändklämmor skena

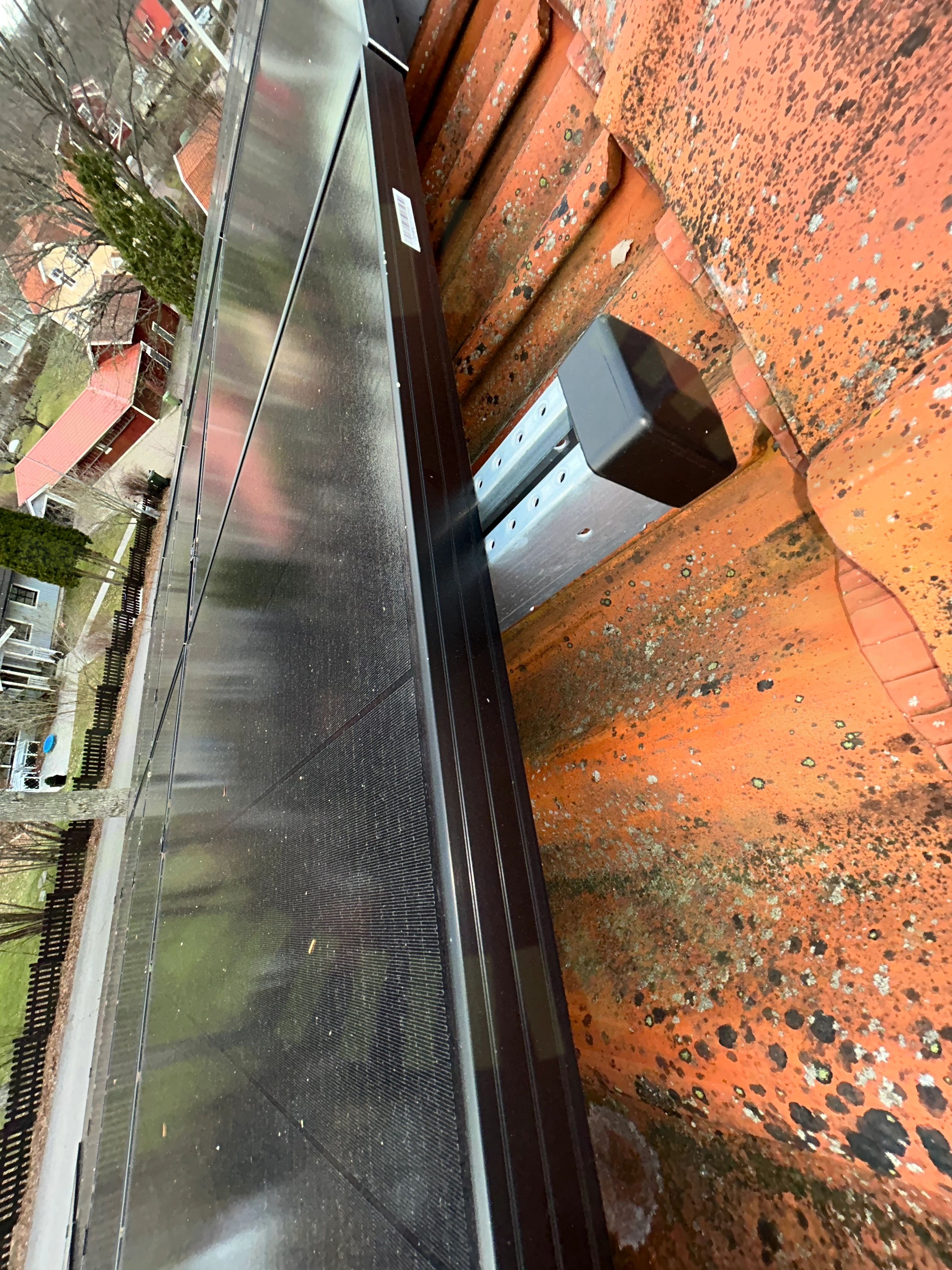

3.5 Ändklämmor skena

Inte godkänd

En ändklämma saknas på en av skenorna.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/22
Avstånd pannaFrämmande materialInfästning RåspontMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skruv
