Besiktningsrapport

8.0

Installation genom

1KOMMA5°

Datum

15 september 2026

Ort

Kalmar, Kalmar län

Ändklämmor

Kabeluppfästning

Spänningar i ram

+ 7

80% godkända20% ej godkända

Om installationen

Paneler1komma5: TC/FB/B-02

MontagesystemWeland Stål: Råspont

VäxelriktareFox ESS H3-Pro-20.0

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1komma5: TC/FB/B-02

Anmärkningar

2/15

1.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom manualens angivna zon. Underlag för använd klämzon saknas.

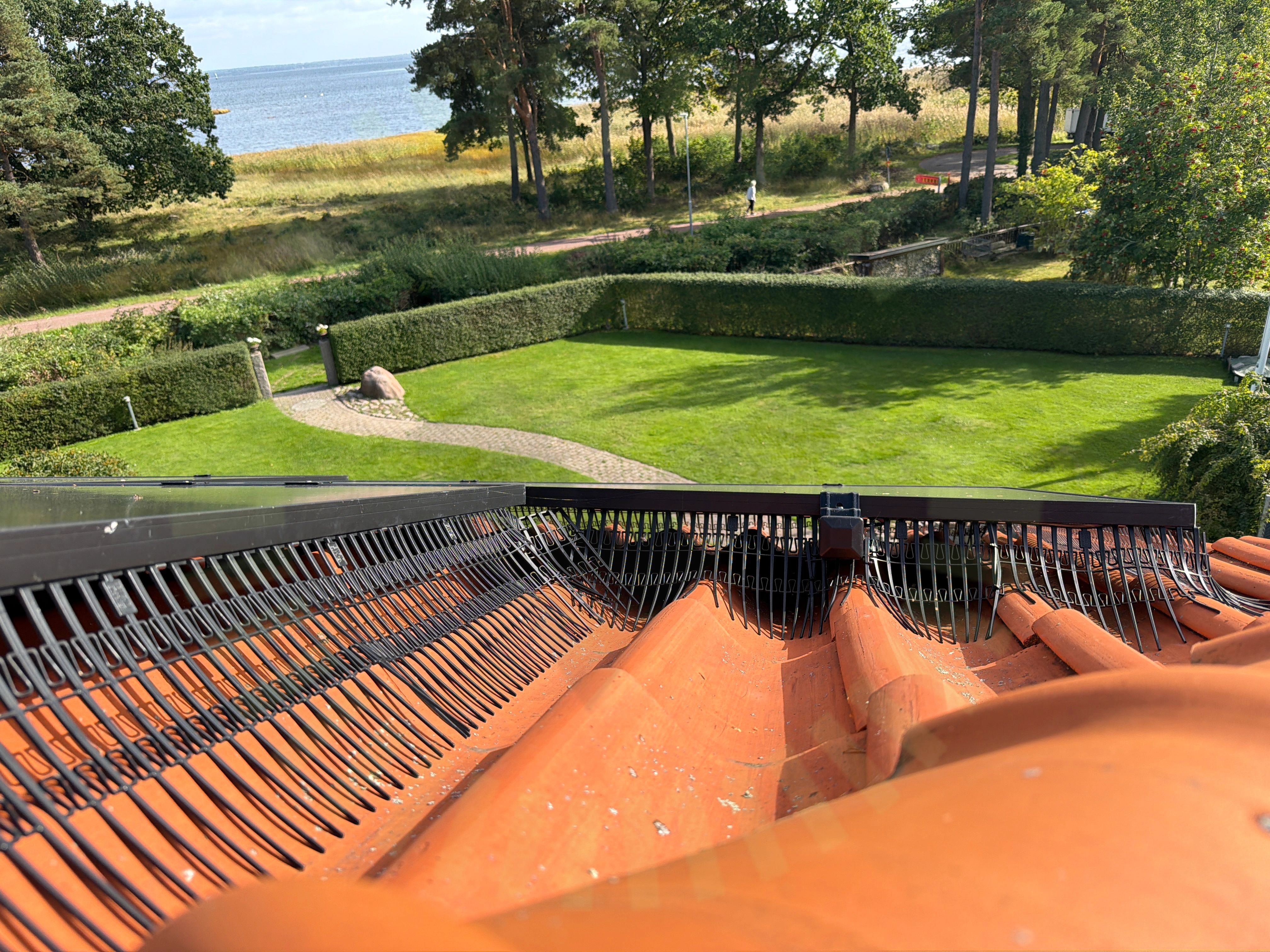

1.2 Spänningar i ram

Inte godkänd

Paneler är fastsatta i 3 skenor som har olika höjd. Klämmorna böjer därför ramen av panelen när ramen tvingas ner.

Godkända kontrollpunkter

12/15

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkuggaStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Allmänt

Anmärkningar

2/3

2.1 Mätprotokoll DC

Inte godkänd

Isolationsmätning för strängar saknas i dokumentationen.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Fox ESS H3-Pro-20.0

Anmärkningar

5/37

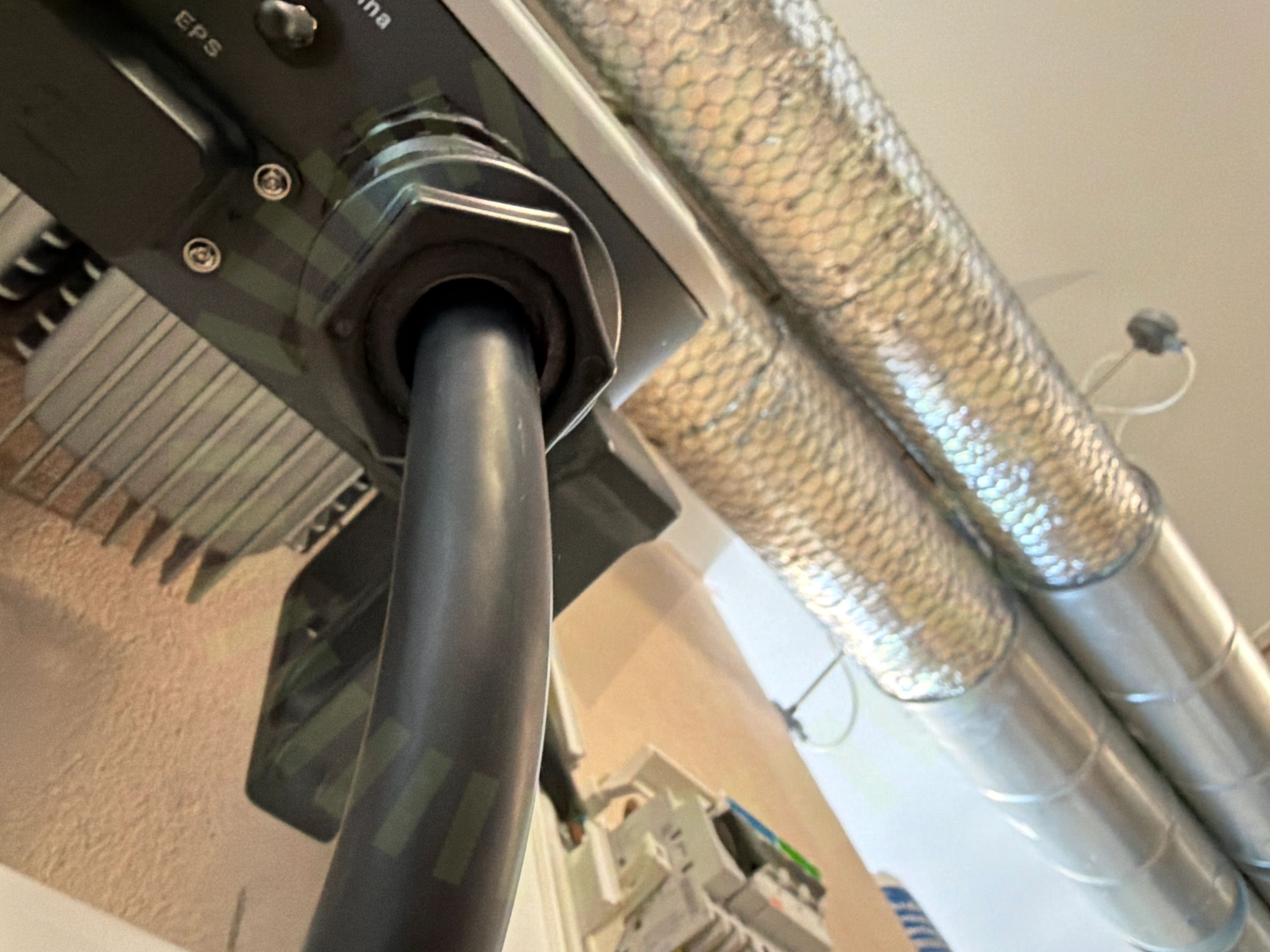

3.1 Förskruvning

Inte godkänd

Förskruvningen är maximalt åtdragen men biter ändå inte i kablaget.

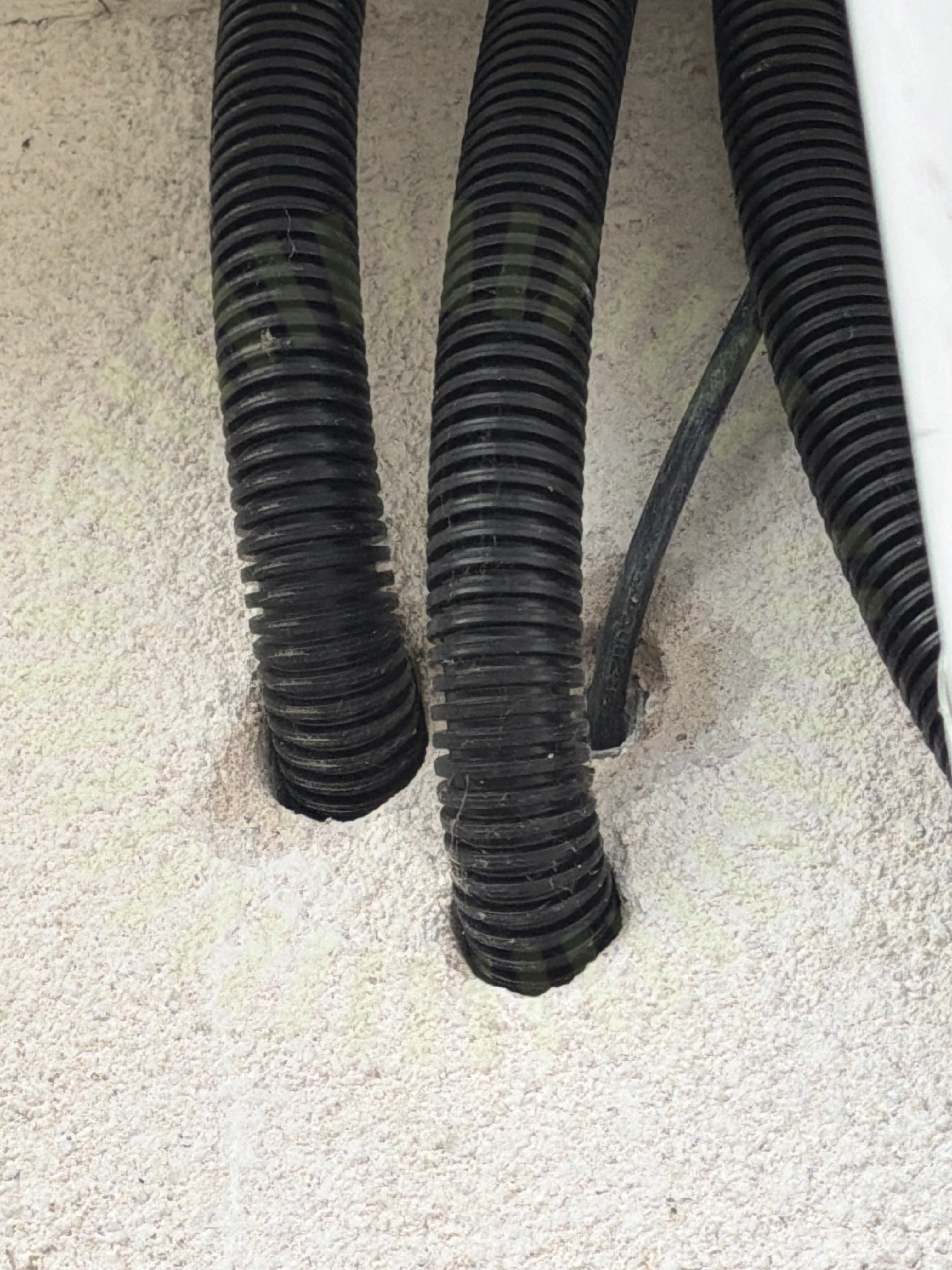

3.2 Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

3.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

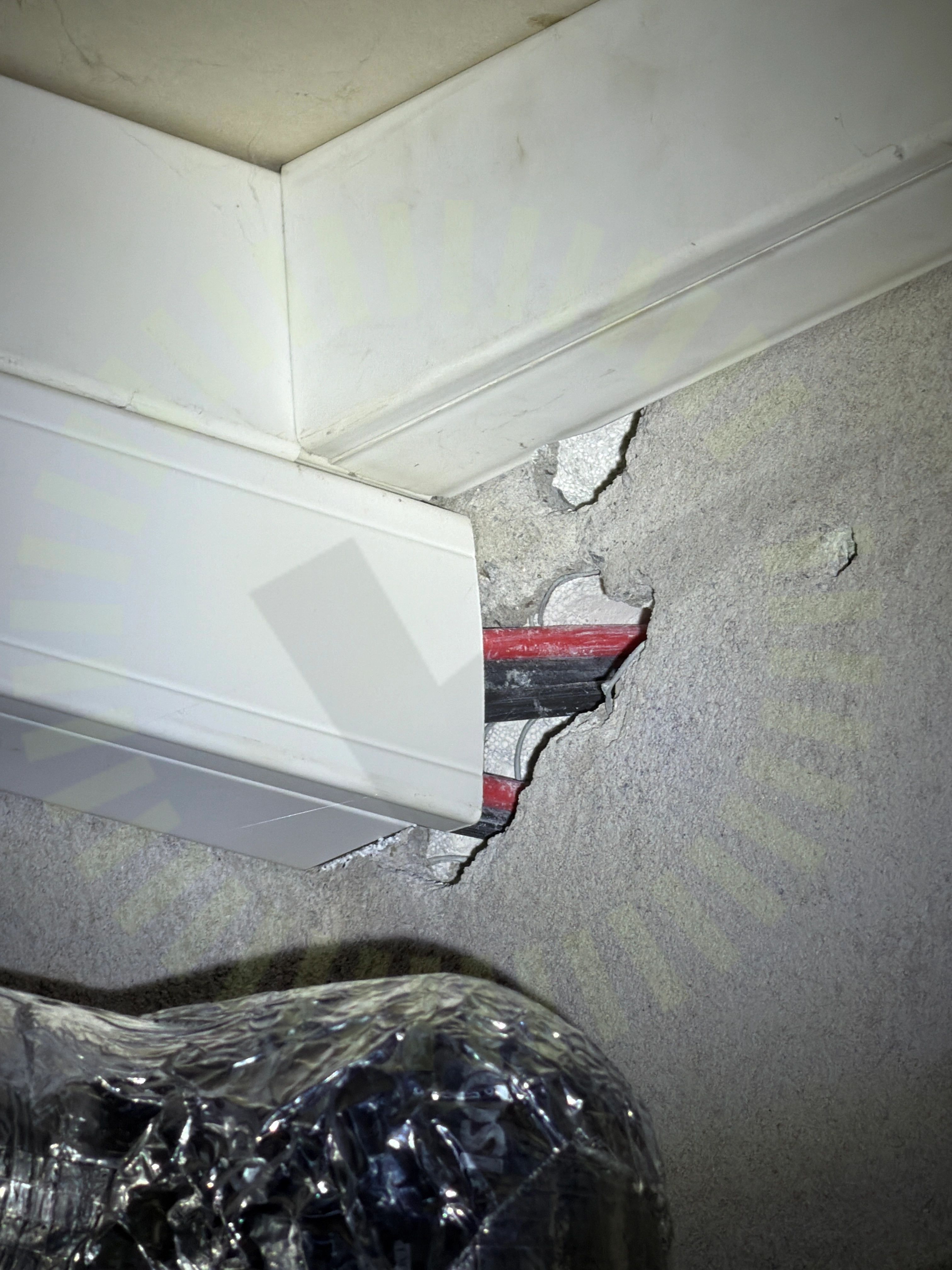

3.4 Mekanisk påverkan

Inte godkänd

Kablage ligger oskyddat i genomföringar.

SS 436 40 00 (522.8.14)

3.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

31/37

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Strängdesign

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

7/23

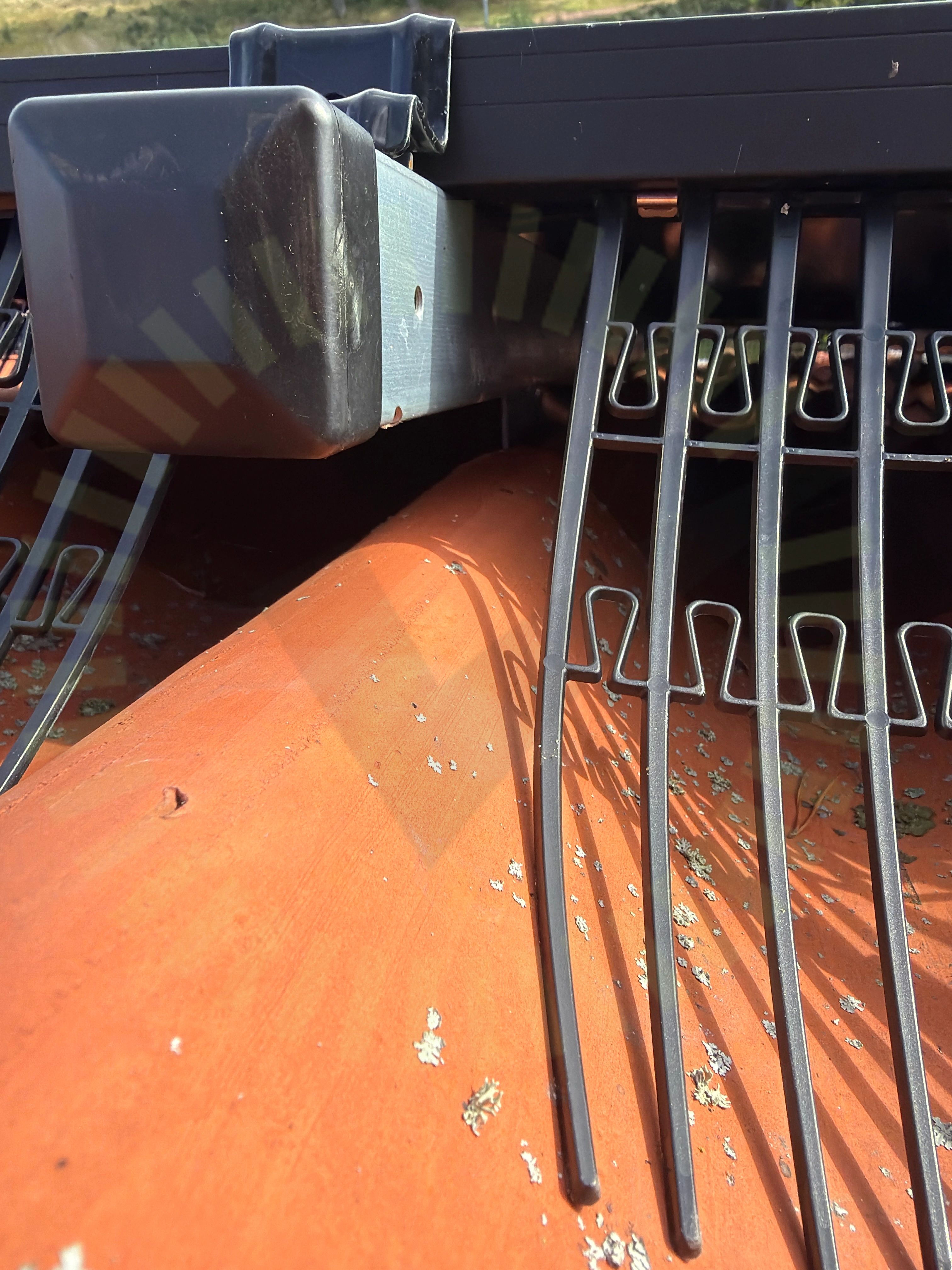

5.1 Birdblocker

Inte godkänd

Birdblocker är monterat så mindre fåglar fortfarande kan ta sig in.

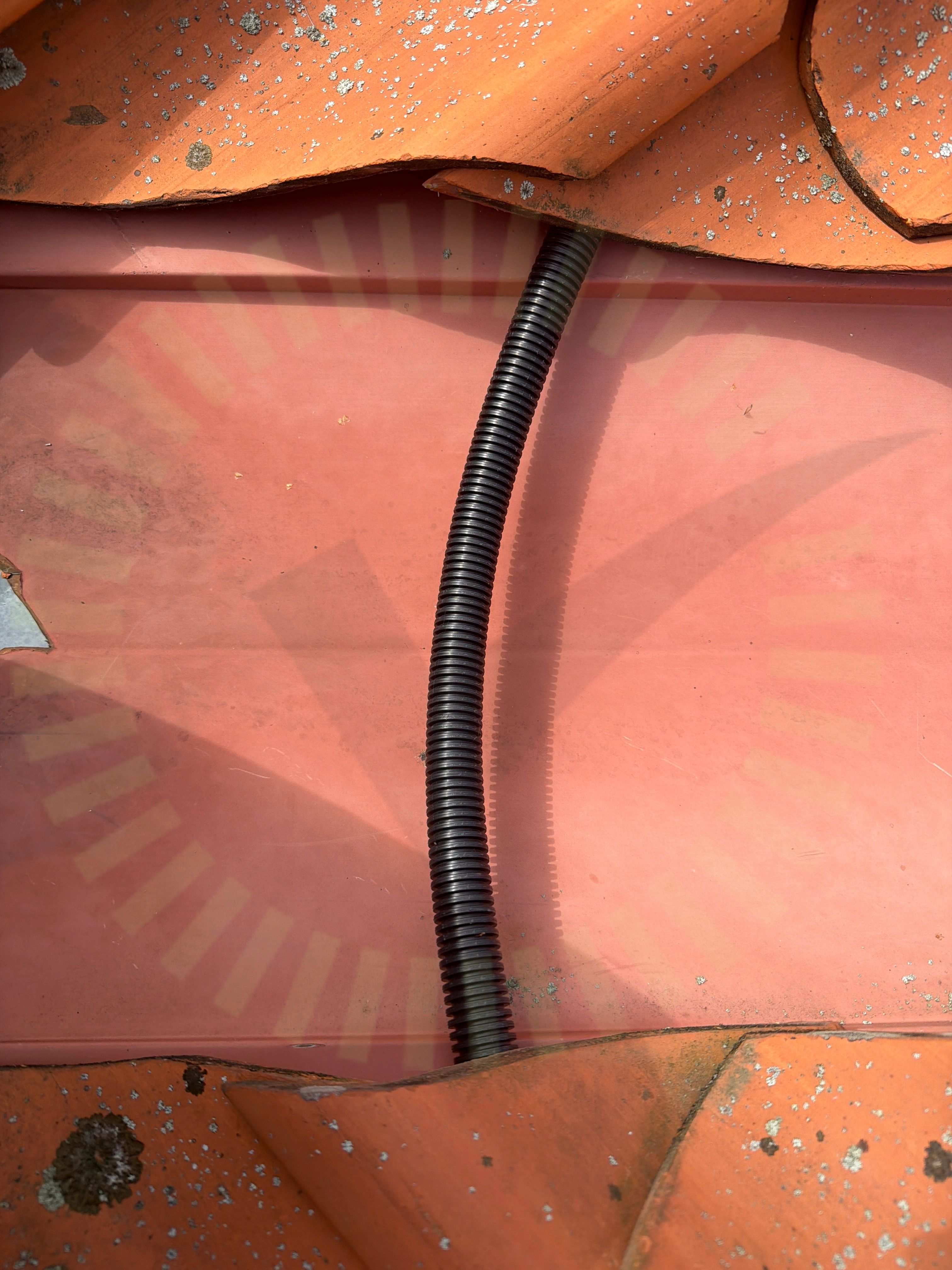

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Slang med dc kablage ligger i ränndal utan lämplig fastsäkring.

SS 436 40 00 (712.522.101)

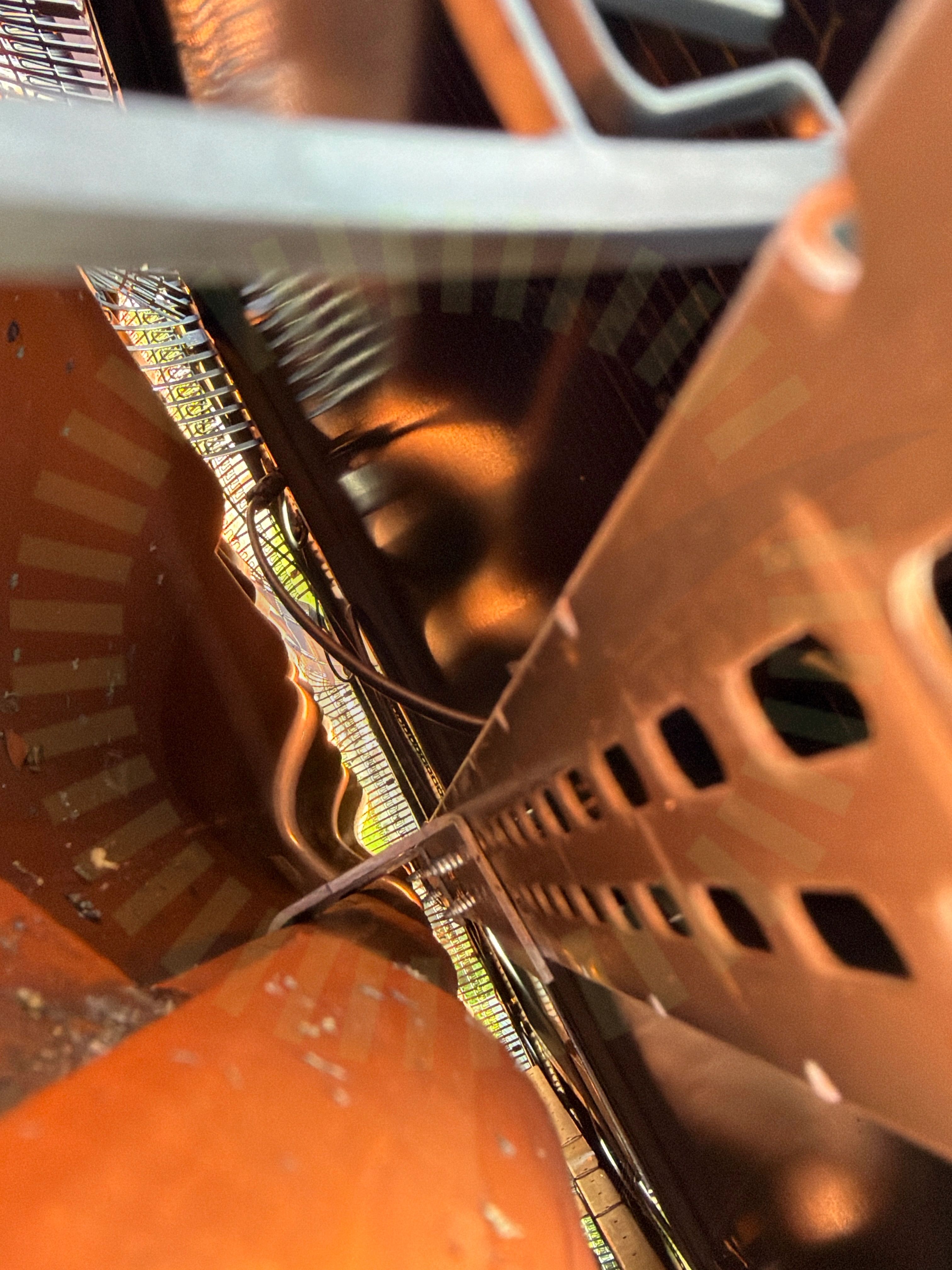

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

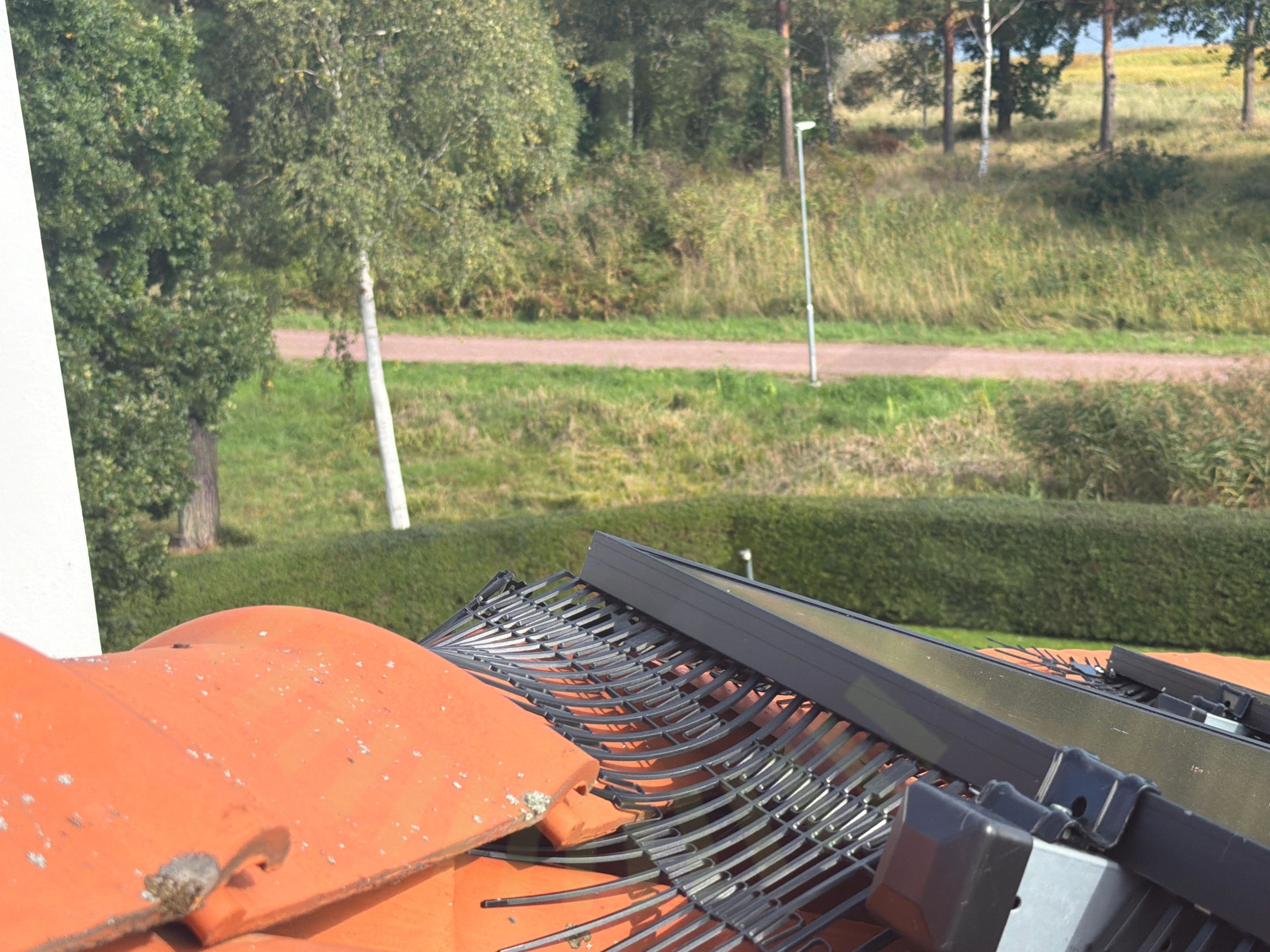

5.4 Placering

Inte godkänd

Paneler är placerade så de sticker över nock.

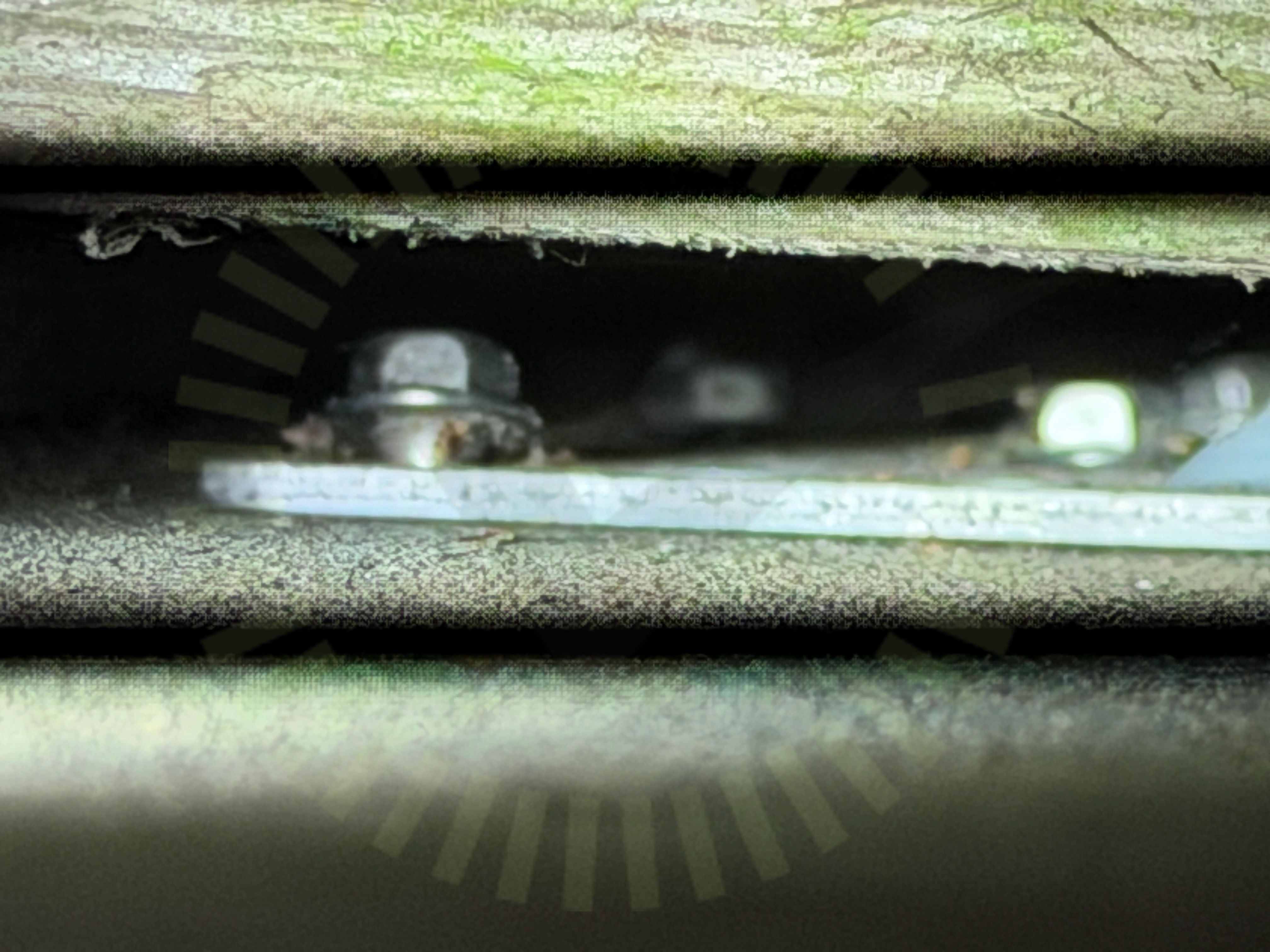

5.5 Råspontsinfästning

Inte godkänd

Skruvar för infästningar är snett inskruvade så huvudet inte har god kontakt.

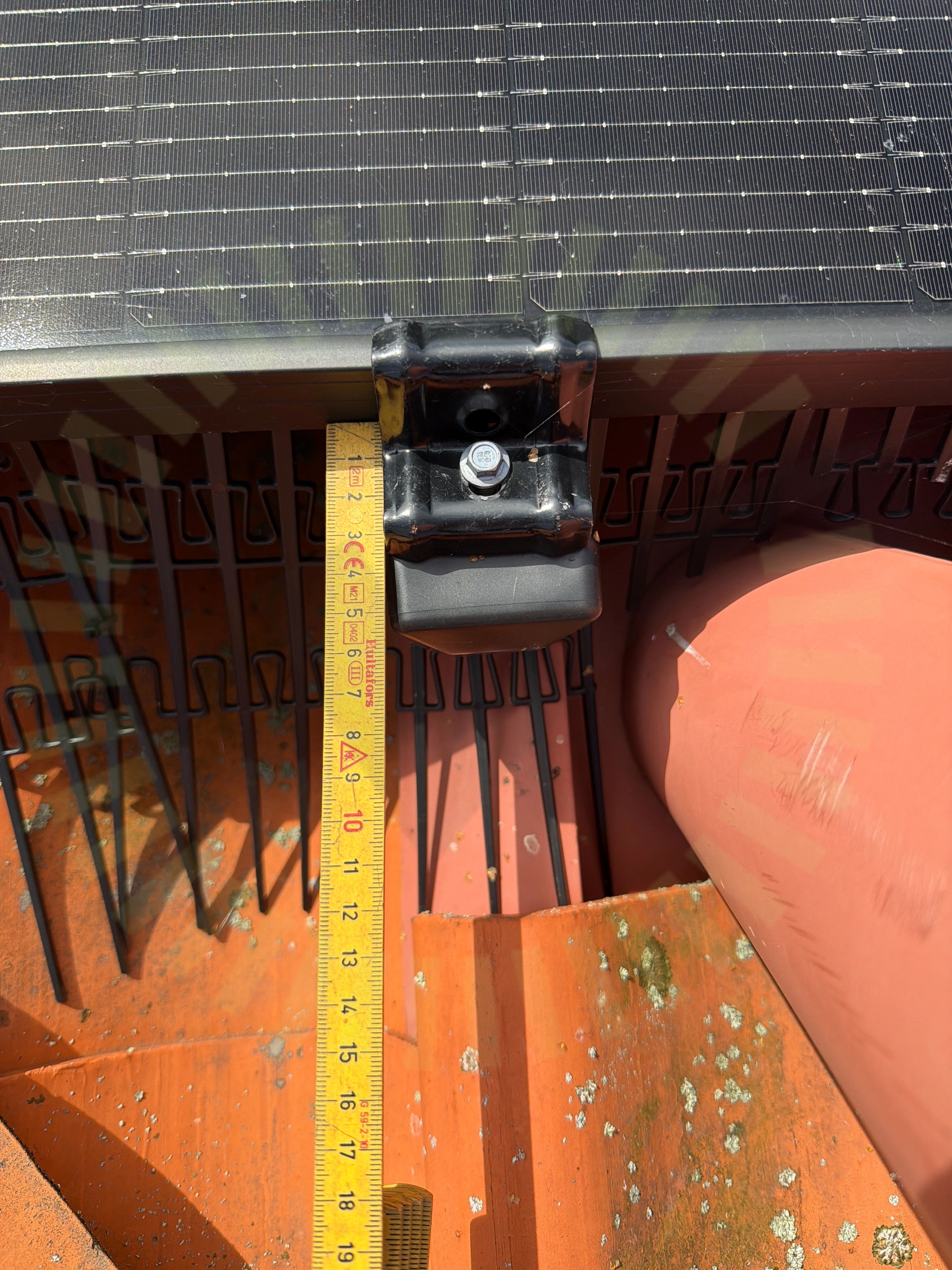

5.6 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten för flera ändklämmor.

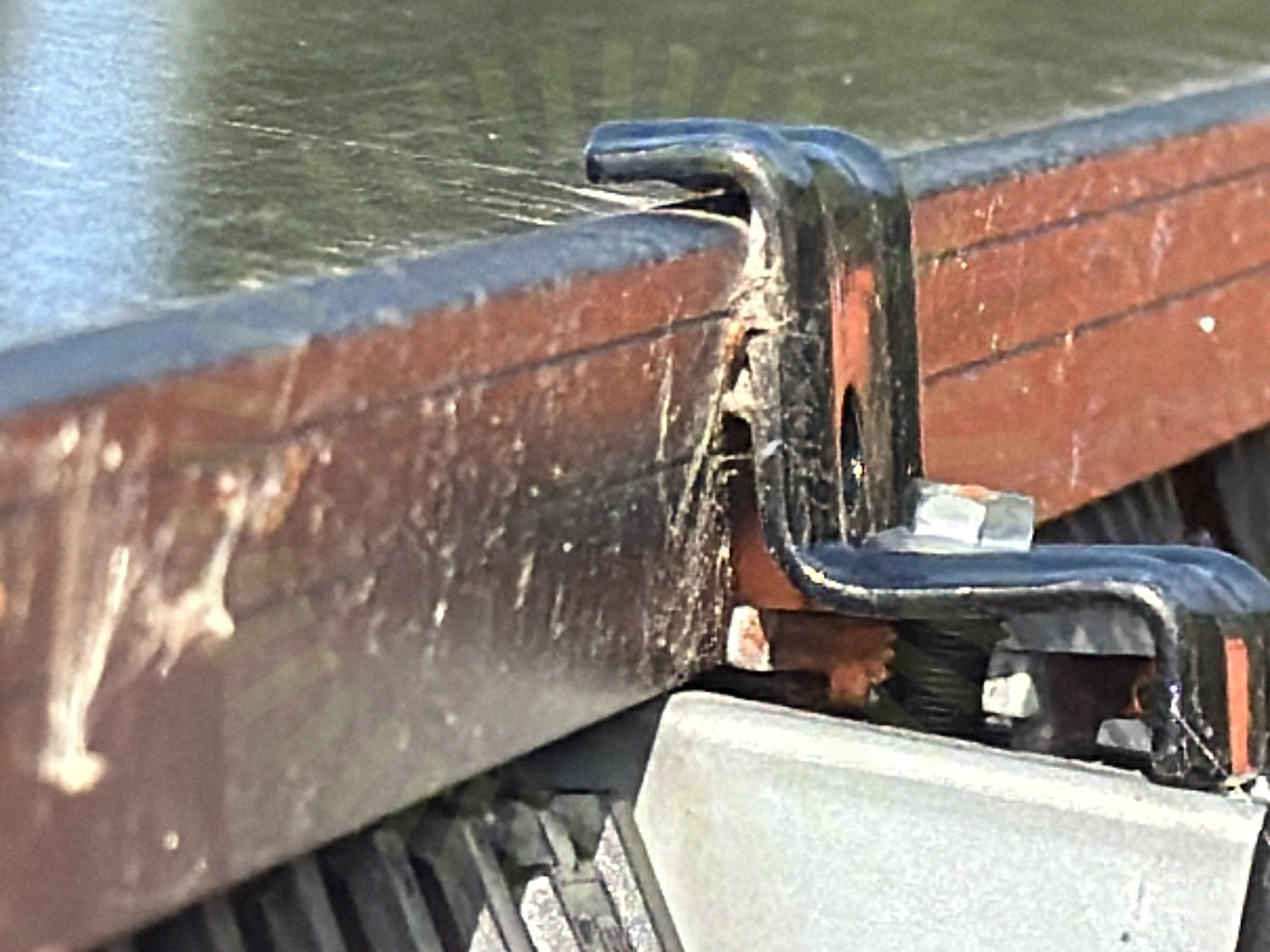

5.7 Ändklämmor

Inte godkänd

Ändklämmor ligger inte korrekt och får inte kontakt med panelram.

Godkända kontrollpunkter

14/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPanelramens höjdSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/23

TakgenomföringTvådelad Takkrok
