Besiktningsrapport
8.3
Installation genom
1KOMMA5°
Datum
16 februari 2023
Ort
Mantorp, Östergötlands län
Kabeluppfästning
AC Förläggning
86% godkända
14% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-72HBB/-V
Montagesystem
K2 SingleRail med MAFI infästning
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Godkända kontrollpunkter
13/13
Tak 1, K2 SingleRail med MAFI infästning
Anmärkningar
5/20
3.1 CC mått
Inte godkänd
Två montagesystem har blandats vilket gör att punkten inte kan godkännas. Högsta uppmätta CC-avstånd: 65cm

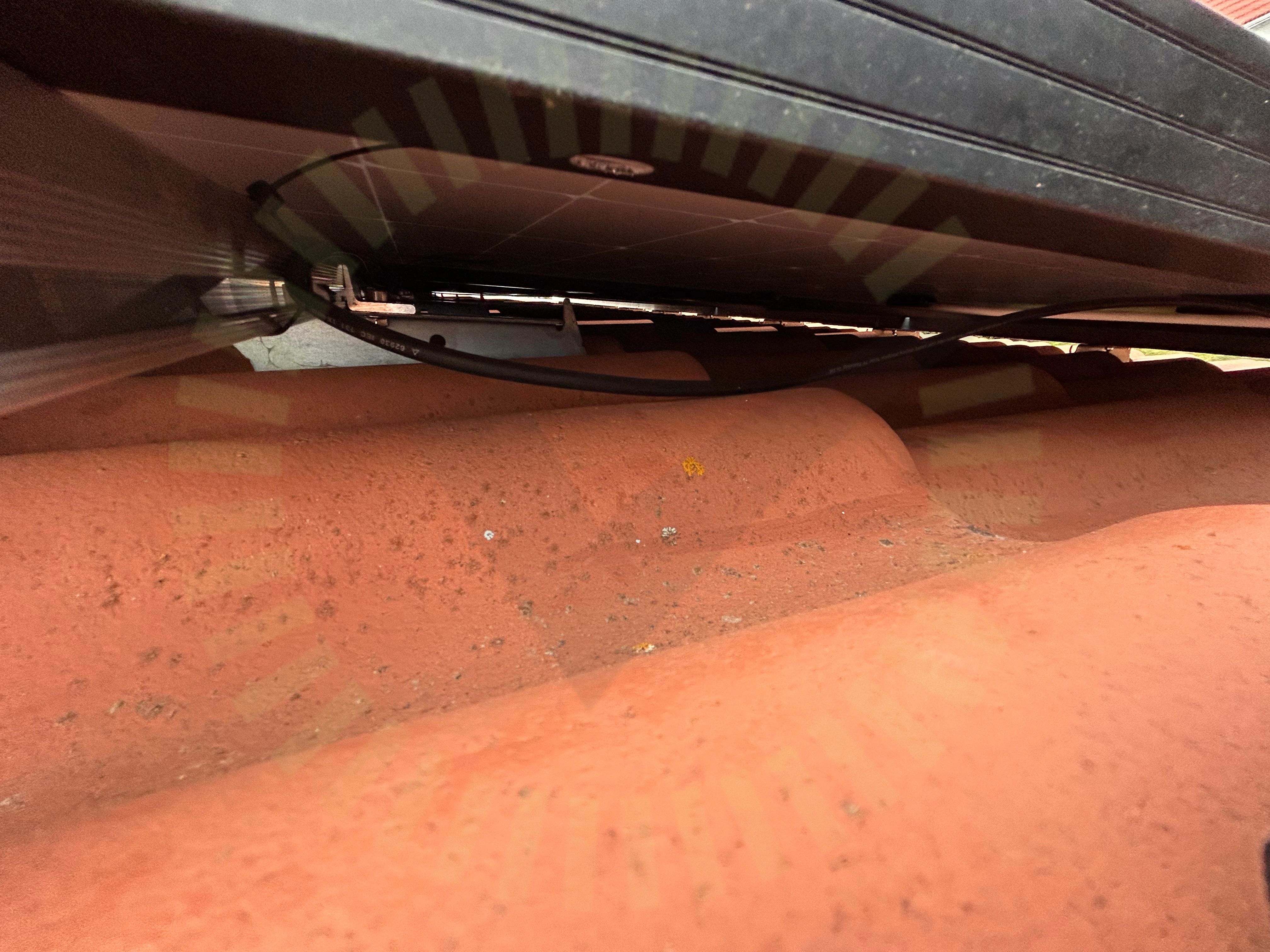

3.2 Kabeluppfästning
Inte godkänd
Hänger DC-kablar från panelerna på flertal ställen på anläggningen.
3.3 Skenornas överhäng
Inte godkänd
Två montagesystem har blandats vilket innebär att punkten inte kan godkännas.
3.4 Främmande material
Inte godkänd
Två montagesystem har blandats vilket innebär att garantierna förfaller då man inte följt anvisningarna för något montagesystem.
3.5 Snö- och Vindlastberäkning
Inte godkänd
Två montagesystem har blandats vilket gör det omöjligt att ta fram en korrekt och komplett snö- & vindlastberäkning.
Godkända kontrollpunkter
14/20
Ej tillgängligt vid besiktning
1/20
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
3/27

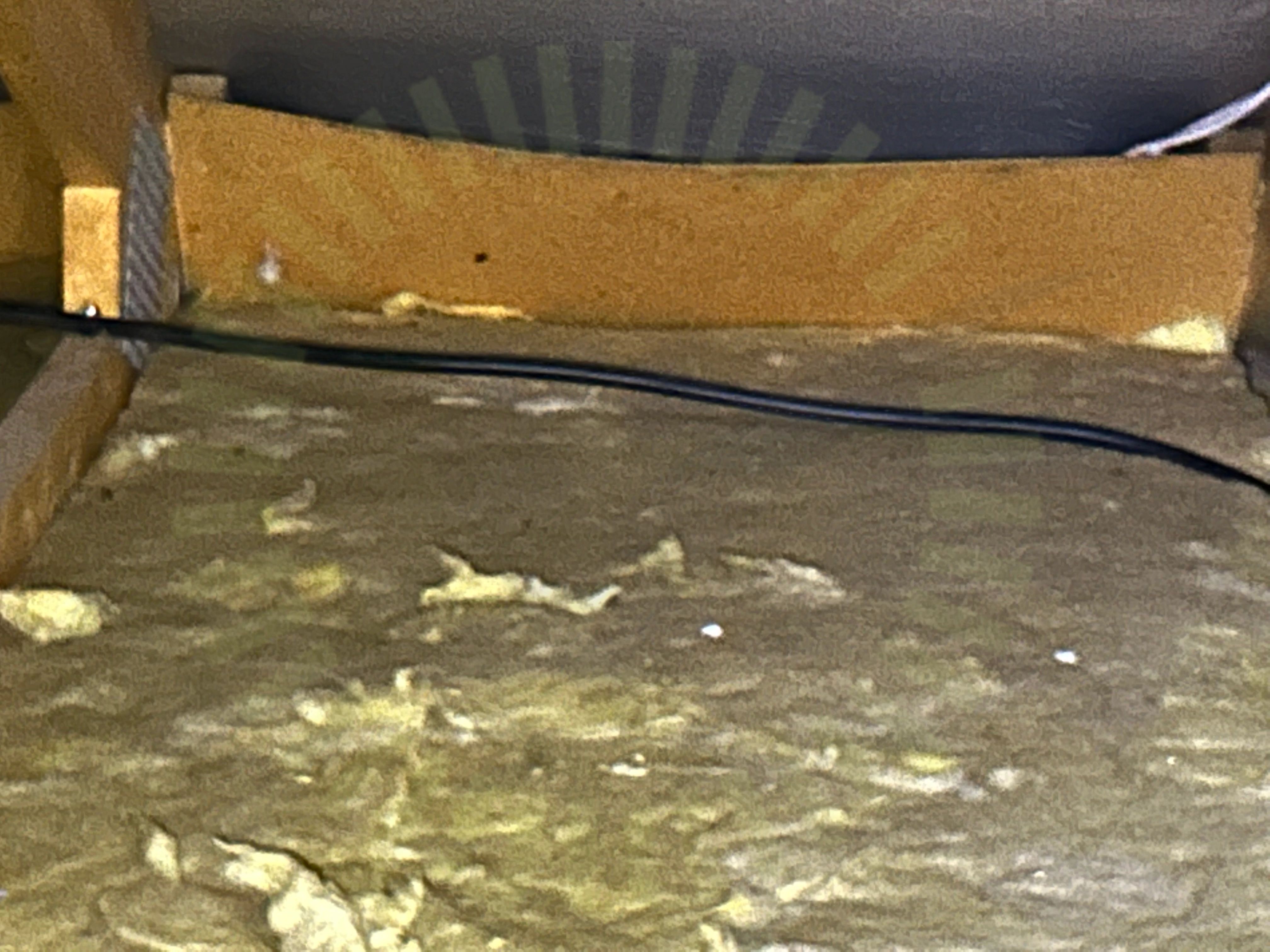

5.1 AC Förläggning
Inte godkänd
Kabel saknar lämplig uppfästning.
5.2 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas vid besiktning.
5.3 Strängschema
Inte godkänd
Strängschema saknas vid besiktning.
