Institutet för Solenergikvalitet

Besiktningsrapport

4.5
x

Installation genom

Eslövs Montage & Bygg

Datum

28 mars 2025

Ort

Eslöv, Skåne län
Väderbeständigt material
DC kabel förläggning
Förbindelse av kontakter
54% godkända46% ej godkända

Om installationen

PanelerLongi: LR5-54HIH
MontagesystemESDEC Lutande Panntak
Eslövs Montage & Bygg

Installerad av Eslövs Montage & Bygg som har ett lågt snittbetyg på 4.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Villa, ESDEC Lutande Panntak

Anmärkningar

14/26

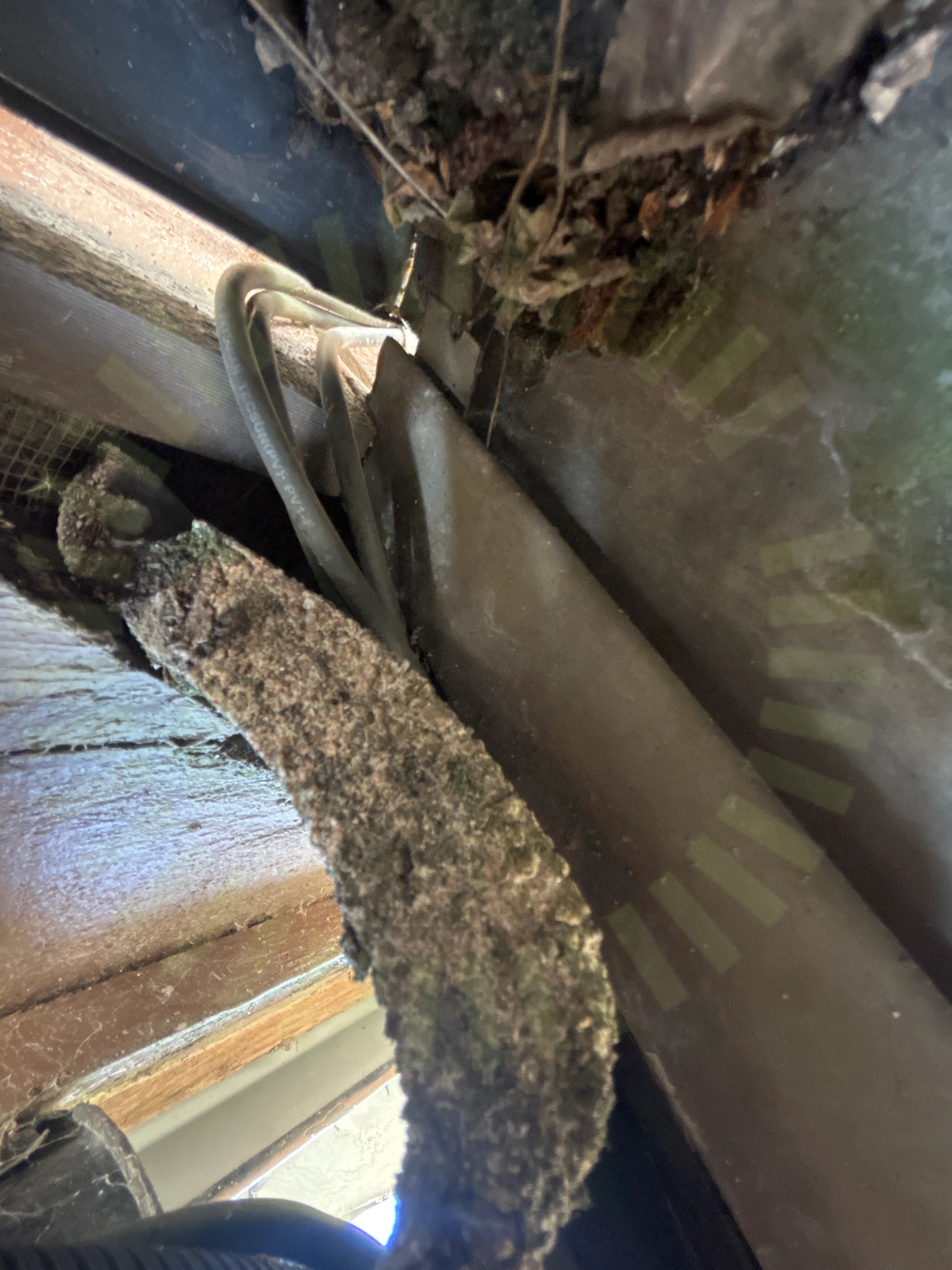

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Kablage ligger oskyddat där det går under panelerna. Ligger direkt mot takpannorna.

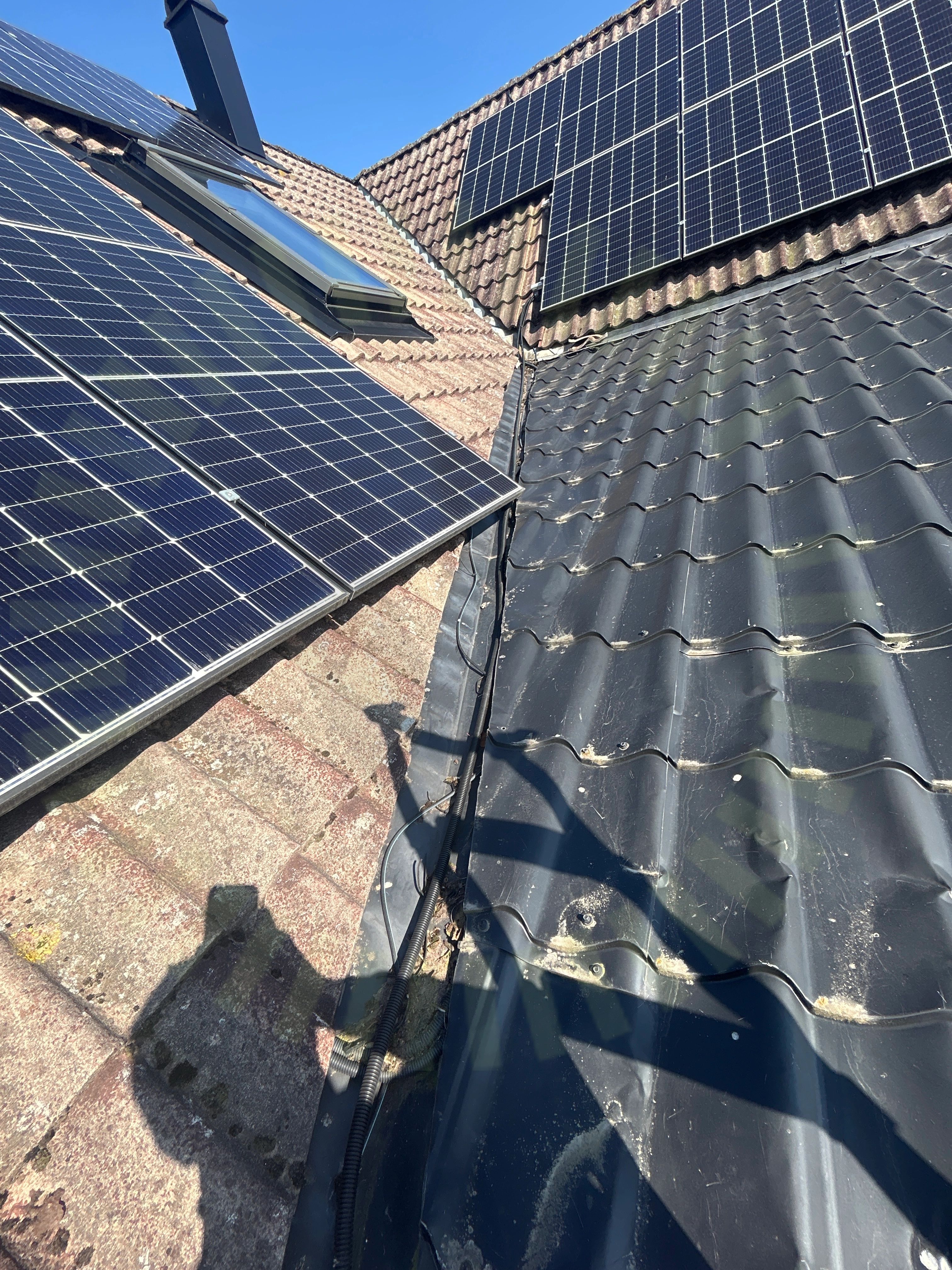

Kabeldragning mellan takytor

2.2 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger löst i ränndal.

SS 436 40 00 (712.522.101)

2.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

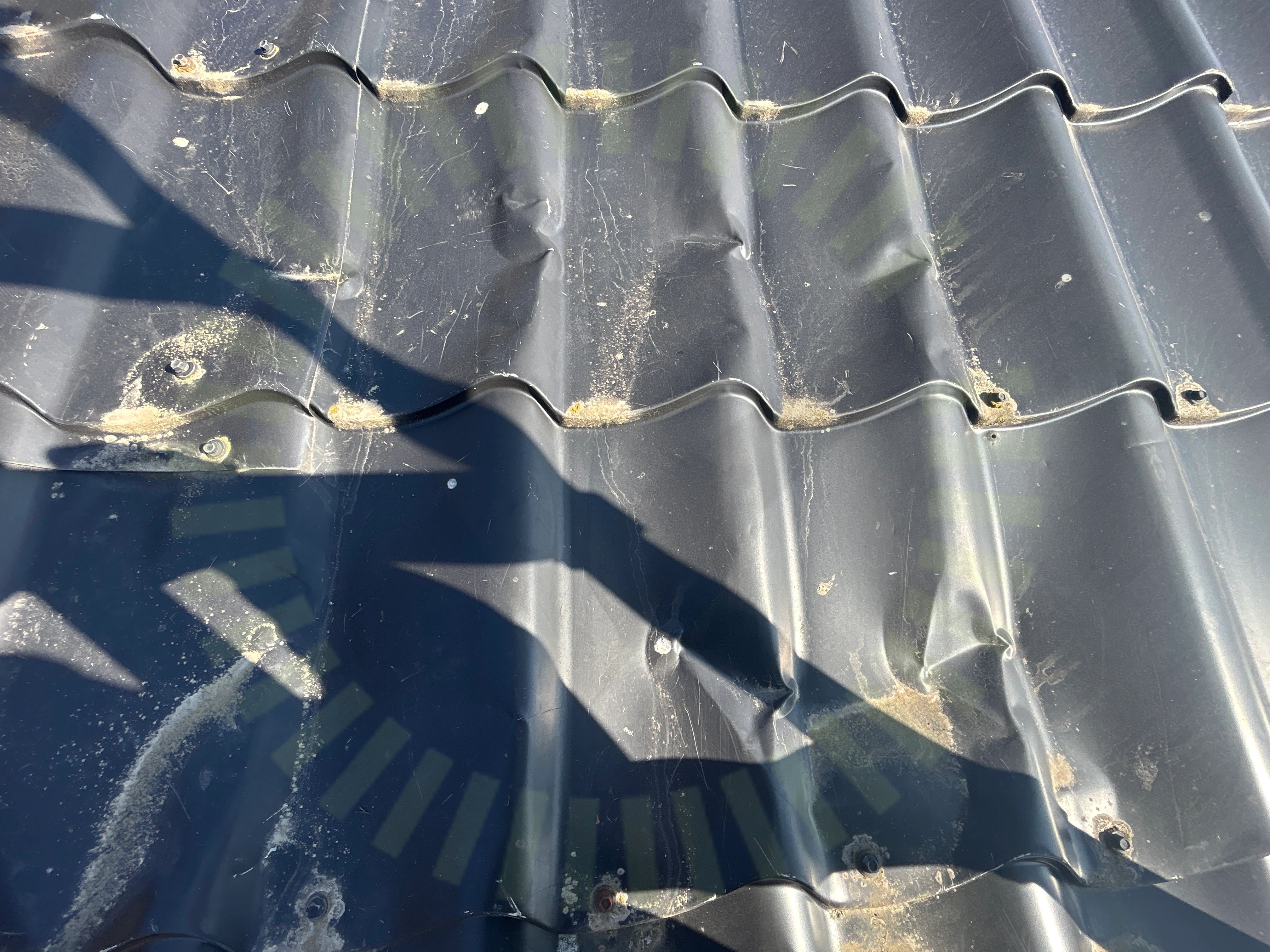

Skador

2.4 Skador

Inte godkänd

Taket är söndertrampat på flera ställen.

Kabeluppfästning

2.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

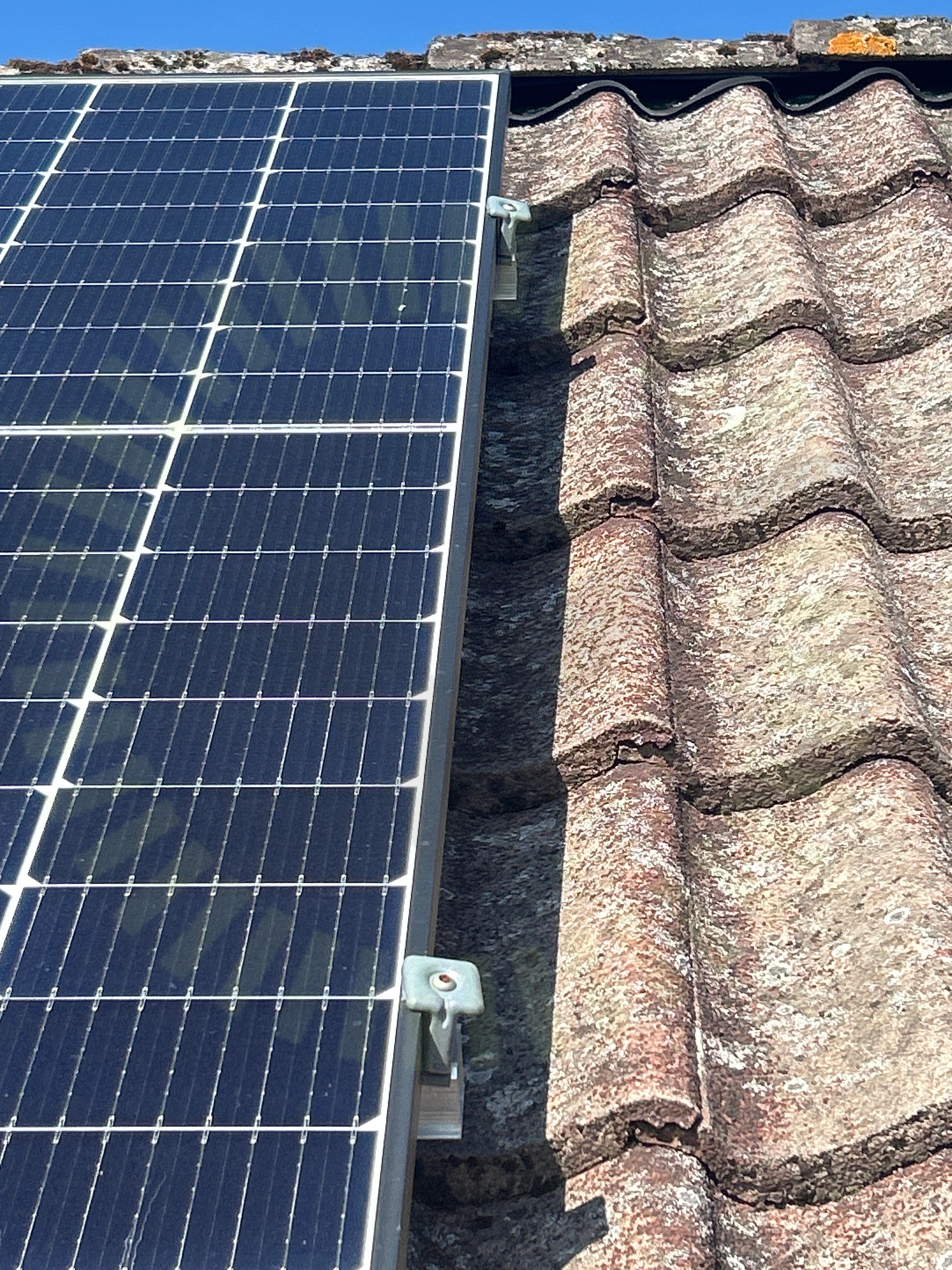

Skenans utstick för klämma

2.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för klämman och ändkopp saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

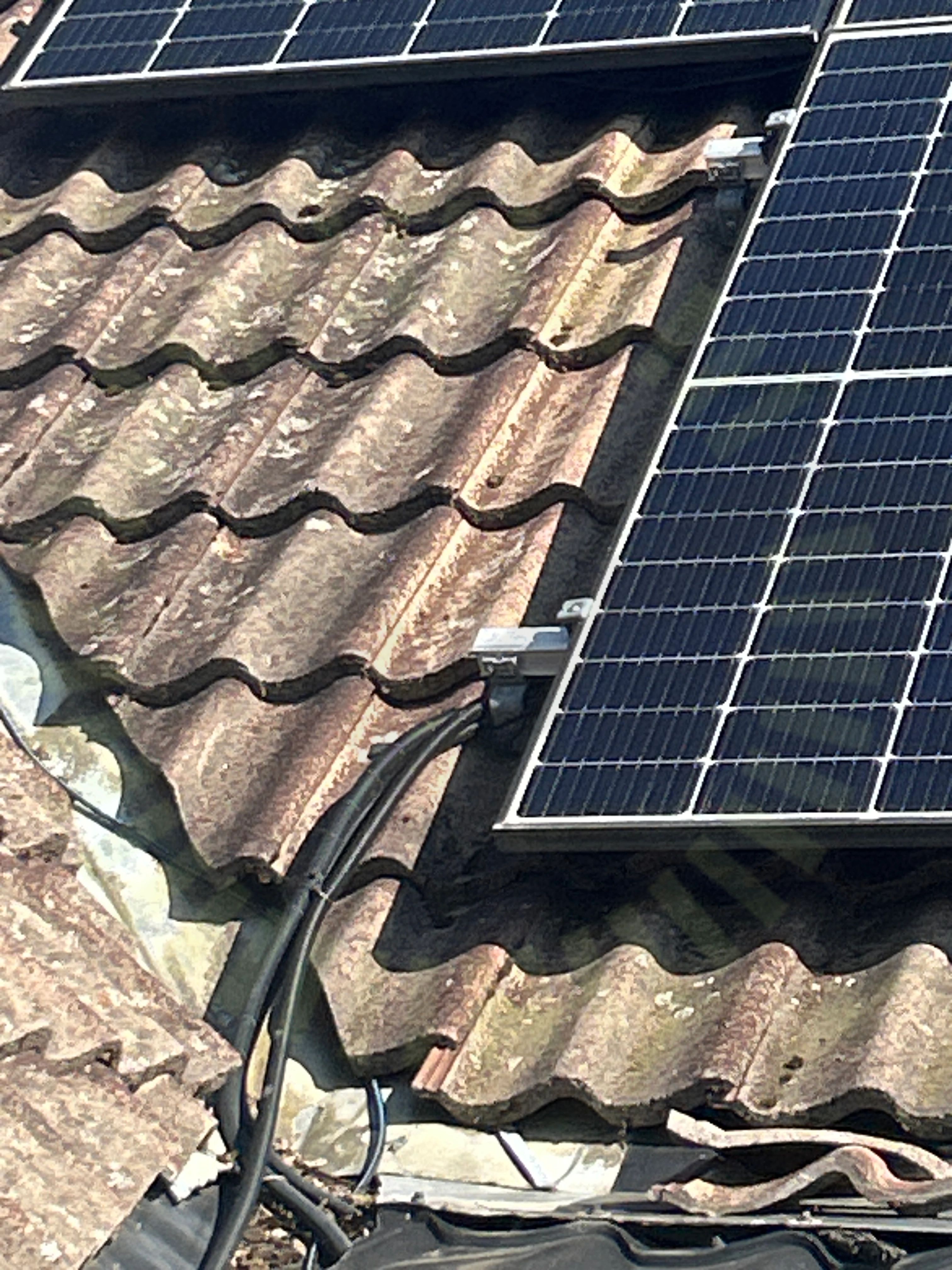

Skenornas överhäng

2.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

2.8 Blandat montagesystem

Inte godkänd

Två olika montagesystem är blandade för några paneler på taket.

2.9 DC Kabelförläggning

Inte godkänd

DC Kablage är fastsatt med buntband på vattenledningar.

2.10 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

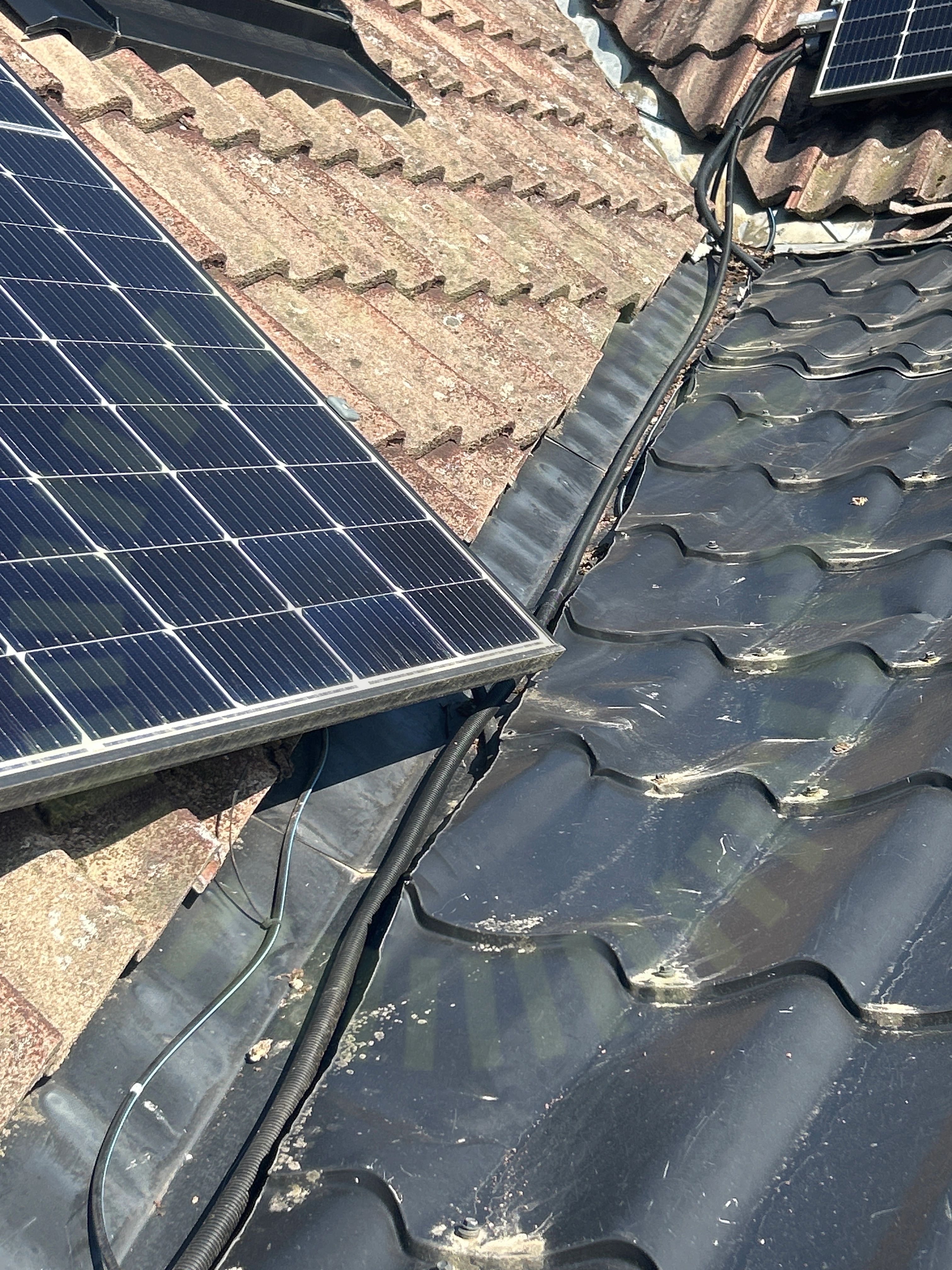

Säkerhetsavstånd

2.11 Säkerhetsavstånd

Inte godkänd

Paneler sticker förbi takets slut. Oavsett om där är ett annat tak under får det ej sticka ut så.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Ändklämmor

2.12 Ändklämmor

Inte godkänd

Ändklämmor är felaktigt monterade. Vissa ändklämmor saknar sin kopp och andra har kopp men klämman sitter inte i den.

Tillverkarens anvisningar
Väderbeständigt material

2.13 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

2.14 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

10/26
DräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenskarvarTakets lutningUnderbyggnad

Ej tillgängligt vid besiktning

2/26
Skenornas infästningTakkrokens höjdjustering

Villa, Longi: LR5-54HIH

Anmärkningar

2/14

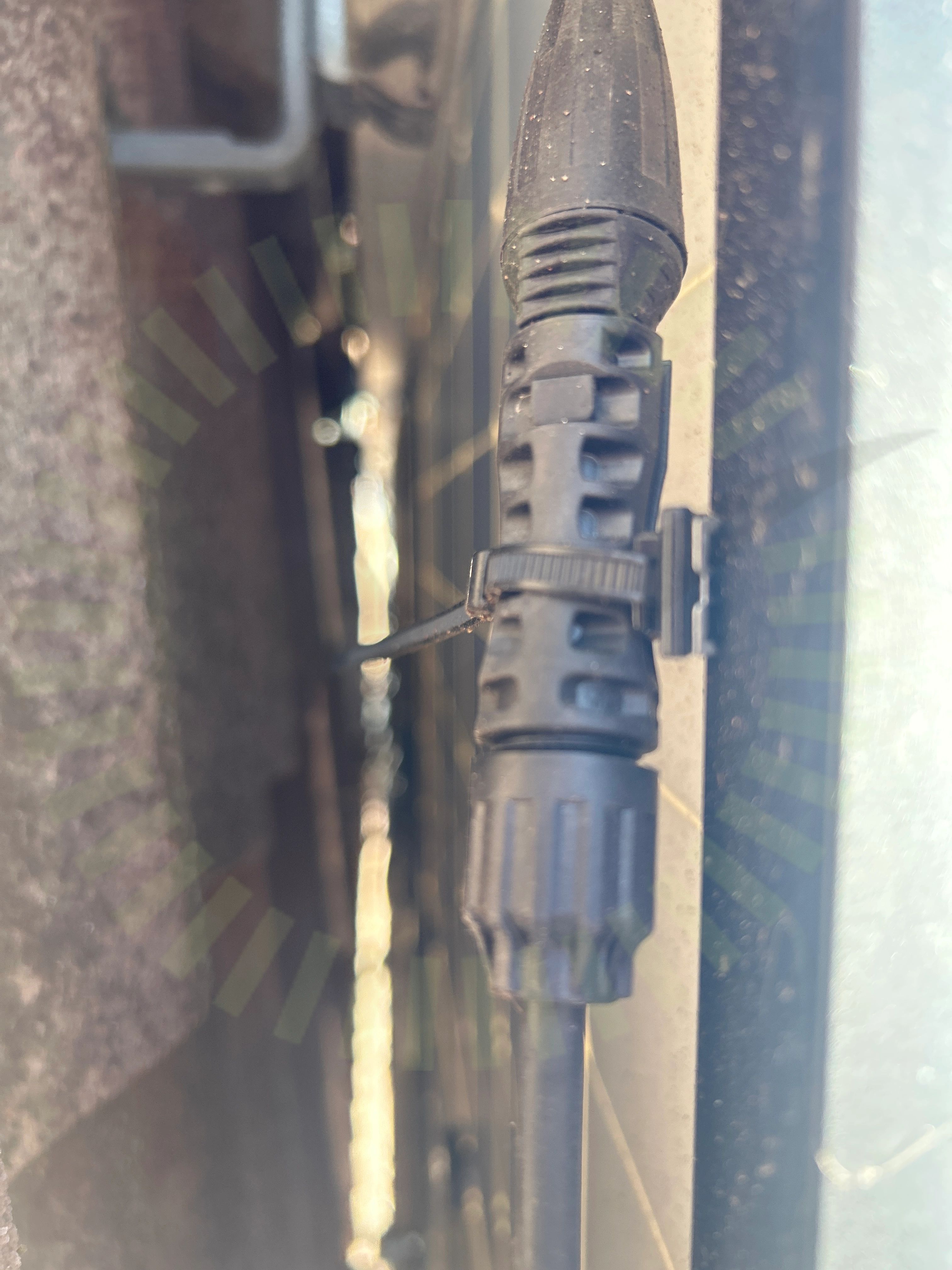

Kontaktdon

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

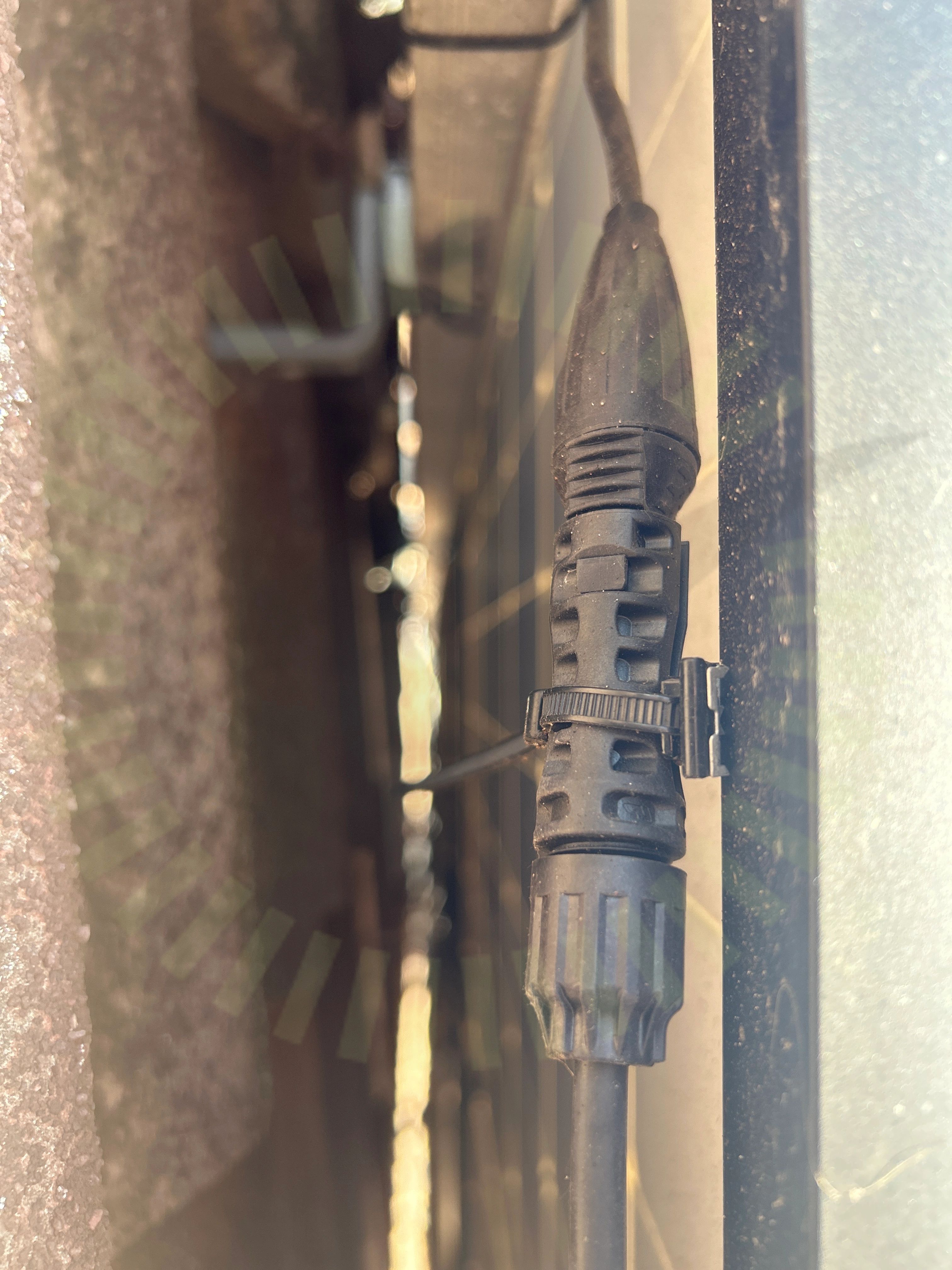

Förbindelse av kontakter

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning
