Besiktningsrapport

8.8

Installation genom

EcoKraft

Datum

18 maj 2022

Ort

Lödöse, Västra Götalands län

Infästning: Infästning Takstol

Skenor: Infästning

Solpaneler: Fästen: Storlek

91% godkända9% ej godkända

Om installationen

PanelerSolarWatt: Vision 60M

MontagesystemSchletter: Rapid

VäxelriktareSMA: STP 10.0 TL INT BLUE

TillbehörSäkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Schletter: Rapid

Anmärkningar

2/16

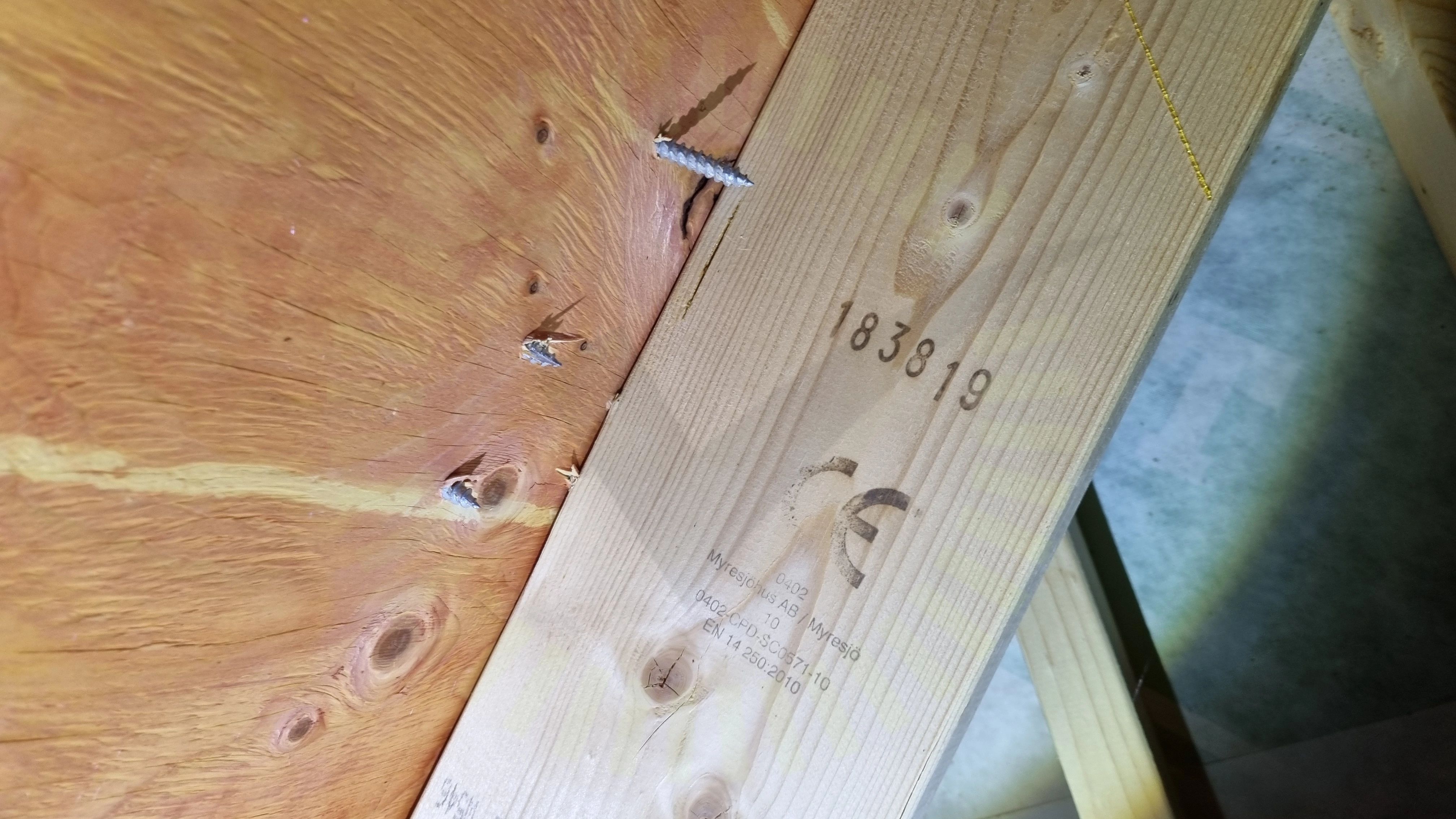

1.1 Infästning: Infästning Takstol

Inte godkänd

Skruvar har missat takstol.

Tillverkarens anvisningar

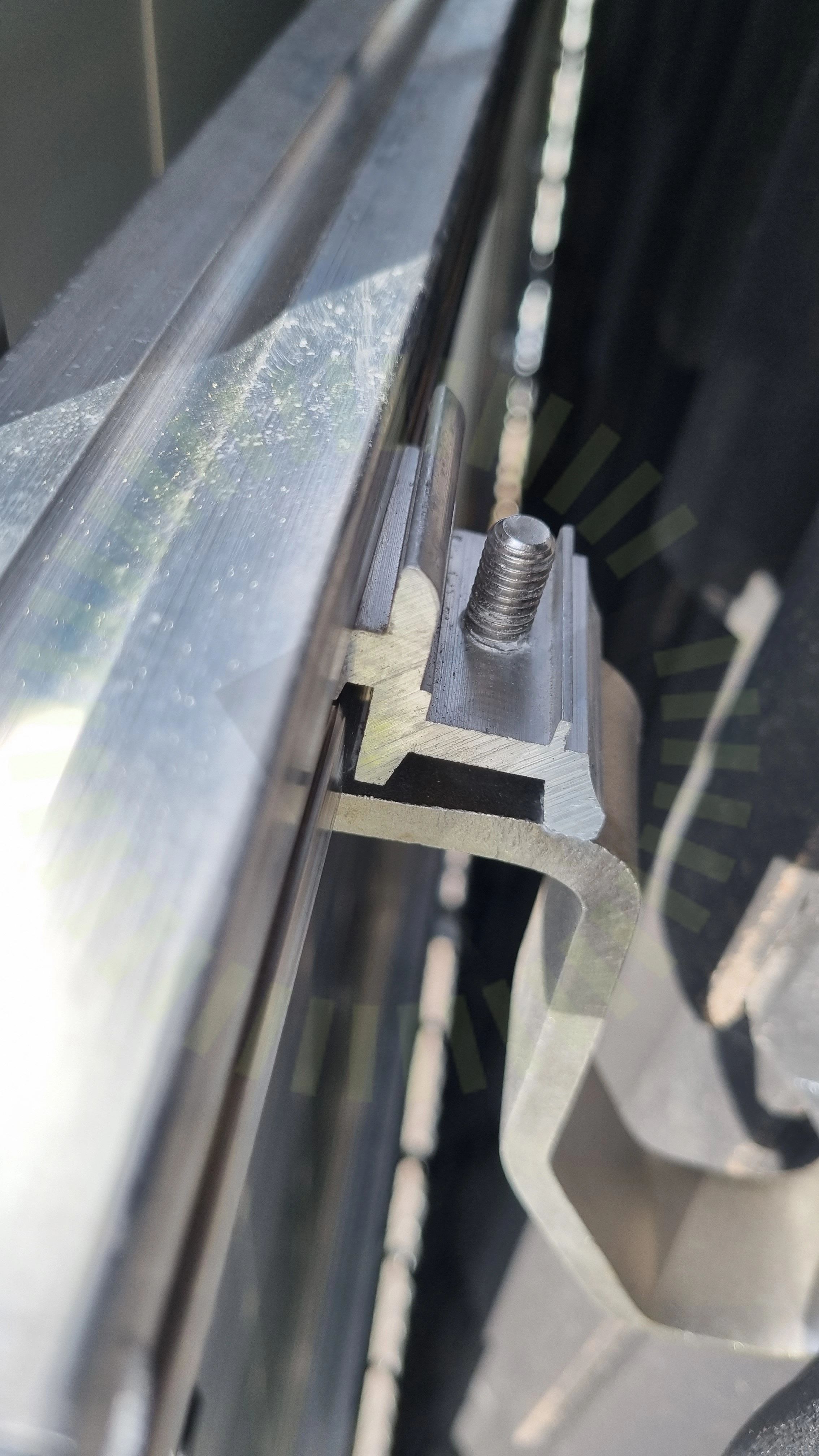

1.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Skenan ligger inte helt i sin infästning.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/16

Fästen: SlutfästeInfästning: Avstånd pannaInfästning: CC måttInfästning: UrspårningKabeluppfästningMittfästeMontagesystem: Främmande materialShimsSkadorSkarp kantSkenor: ÖverhängSkyddSnö- och VindlastberäkningVäderbeständigt material

SMA: STP 10.0 TL INT BLUE

Anmärkningar

2/23

2.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

20/23

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVarning för backspänningVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme

Ej tillgängligt vid besiktning

1/23

Tillförlitligt fäst

SolarWatt: Vision 60M

Anmärkningar

1/11

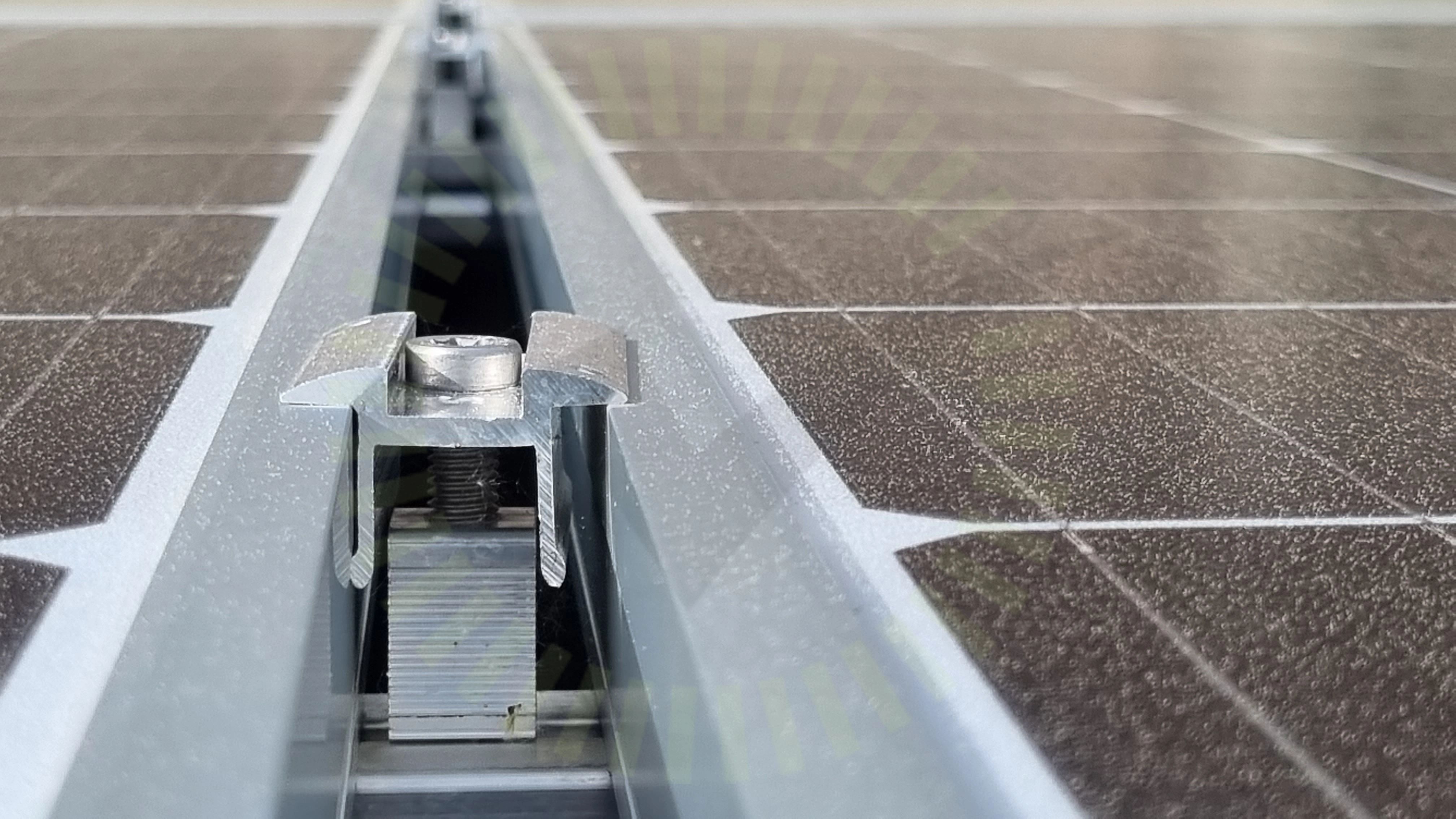

3.1 Solpaneler: Fästen: Storlek

Inte godkänd

Flera mittfästen överlappar inte korrekt. Skall överlappa minst 7mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/11

Kablar: DragavlastadePlacering: HöjdskillnadPlacering: SkuggaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: MellanrumSolpaneler: SkadorSträng: Förläggning

Ej tillgängligt vid besiktning

1/11

Kontakter: Förbindelse

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
