Besiktningsrapport

7.8

Installation genom

Svea Solar

Datum

20 maj 2022

Ort

Knutby, Uppsala län

Optimerare: Fastsäkring av produkt

Solpaneler: Kablar: Dragavlastade

Montagesystem: Säkerhetsavstånd

+ 1

83% godkända17% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

OptimerareSolarEdge: S-Serie

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareSolarEdge: SE3K-10K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

5/22

1.1 Infästning: CC mått

Inte godkänd

Lastberäkning saknas. Mått kontrollera mot överlämnad lastberäkning. Uppmätt 105 cm CC

Tillverkarens anvisningar

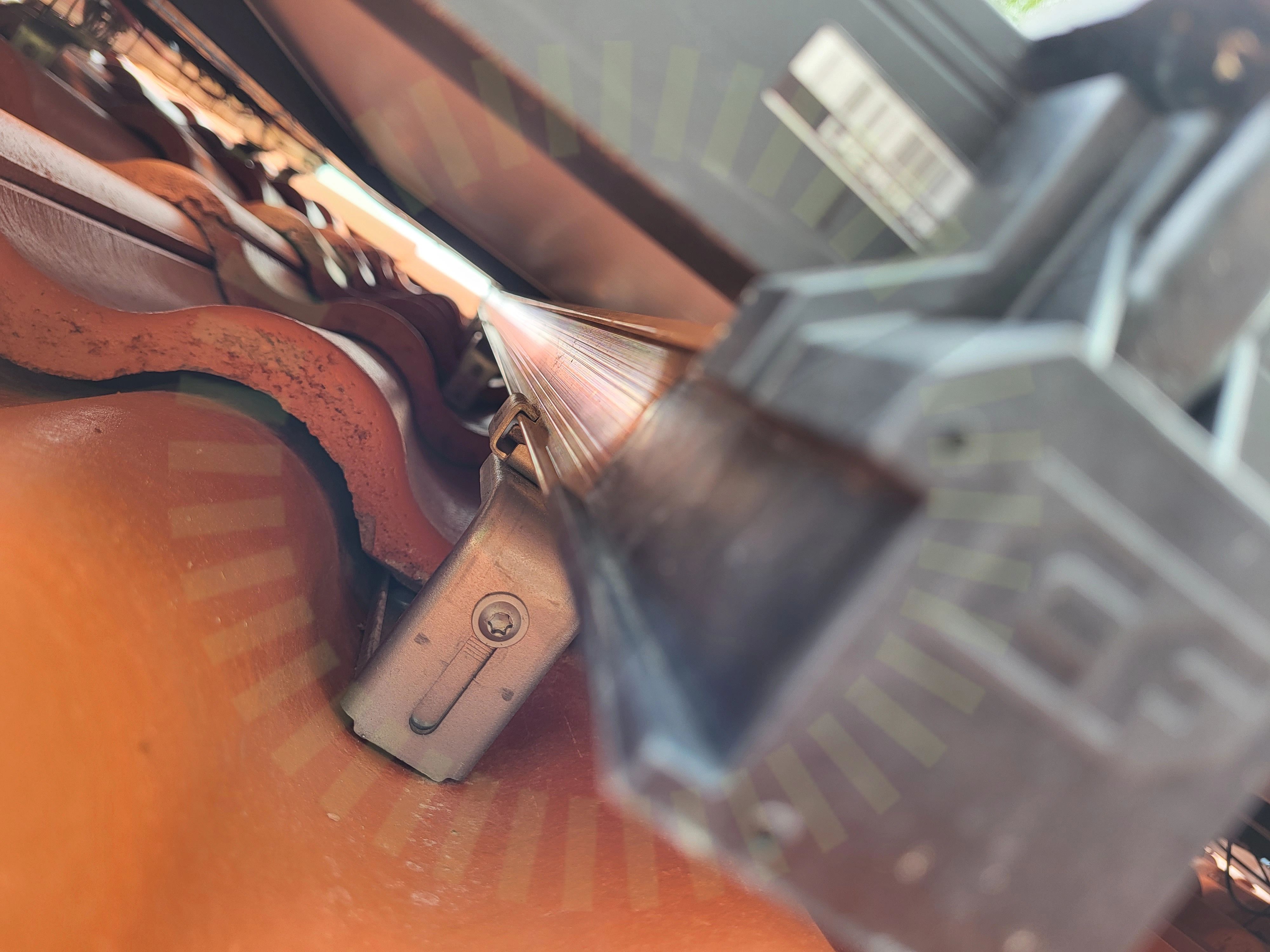

1.2 Infästning: Urspårning

Inte godkänd

Pannan är slipad men man har inte slipat bort tillräckligt myckt av klaken. Så den övre pannan ligger an mot kroken och pannan reserer sig och rider på kroken.

Branschstandard

1.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

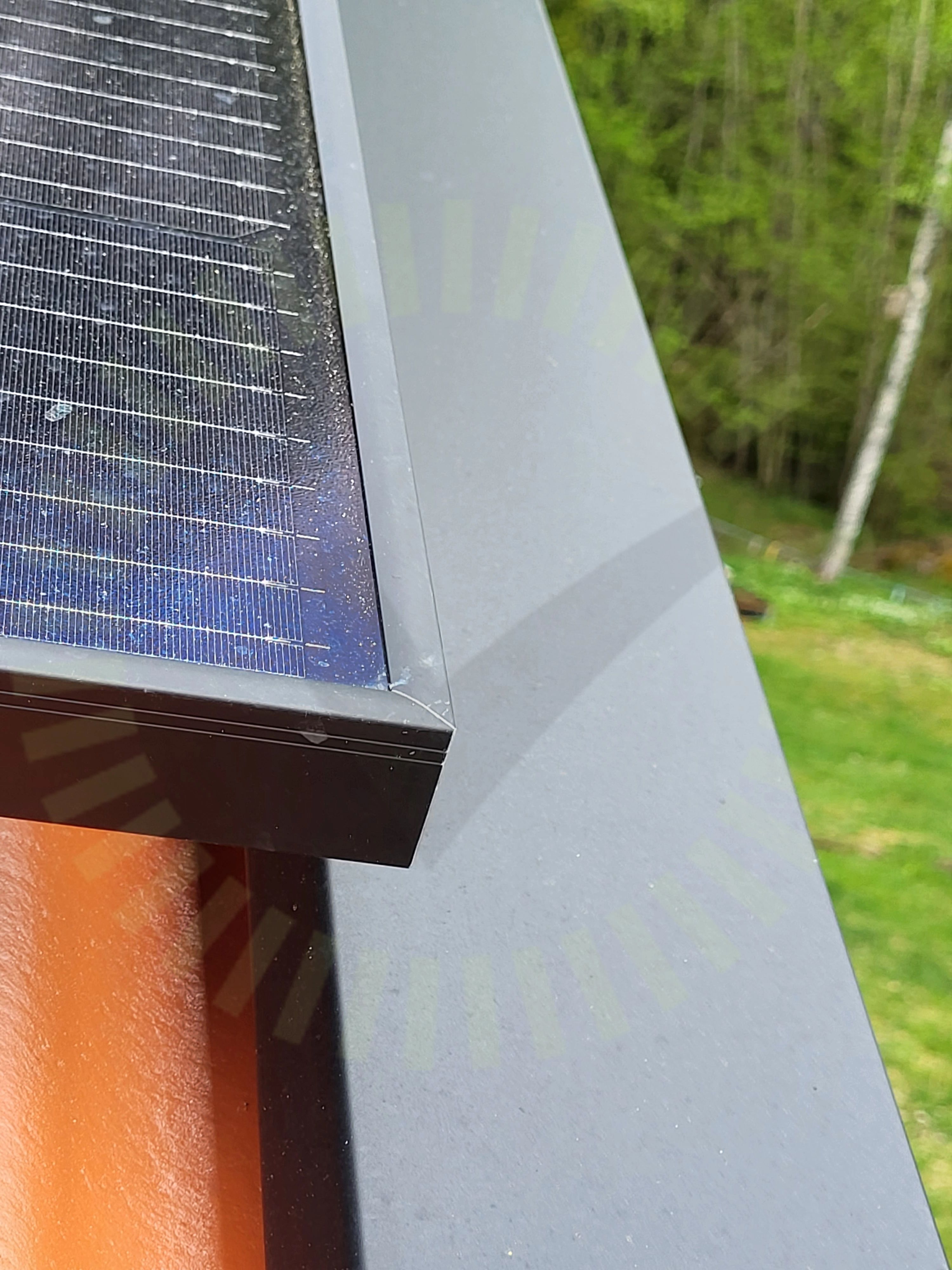

1.4 Montagesystem: Säkerhetsavstånd

Inte godkänd

Avstånd till kant är kortare än tillverkarens krav. Uppmätt 12 cm till kant.

Tillverkarens anvisningar

1.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/22

Fästen: MittfästeFästen: SlutfästeInfästning: BelastningInfästning: BärläktInfästning: HöjdjusteringInfästning: Klämmans omfångMontagesystem: Främmande materialMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekShimsSkadorSkarp kantSkenor: InfästningSkenor: ÖverhängSkyddVäderbeständigt material

Longi: LR4-60HPB

Anmärkningar

2/14

2.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

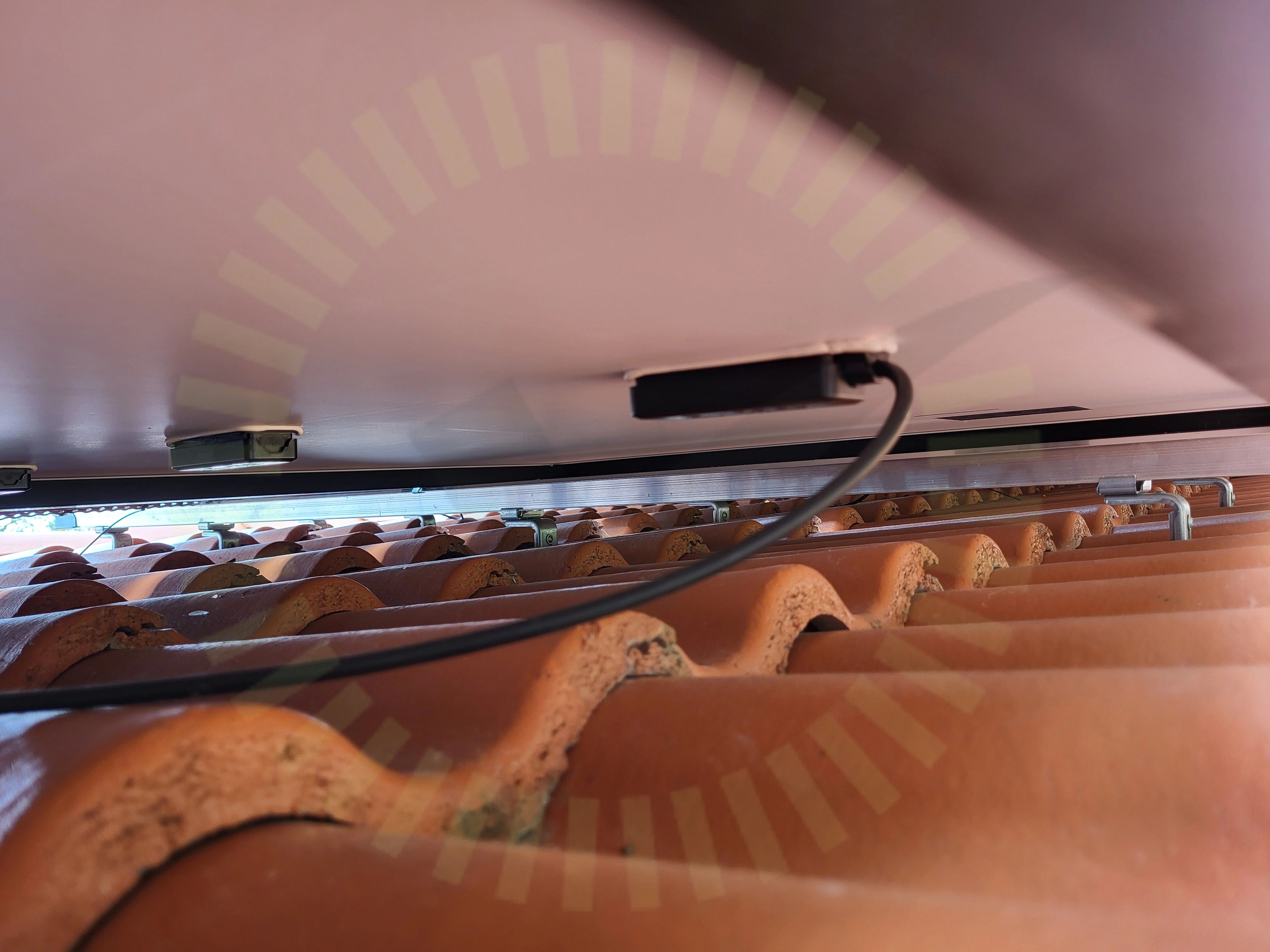

2.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Kablar hänger lågt utan uppfästning. Risk att snö eller annat yttre påverkar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/14

Kontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaSolpaneler: Avstånd till takSolpaneler: Bakstycke: SkadorSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: ÖverlappningSolpaneler: Lutning (Rek.)Solpaneler: MellanrumSolpaneler: SkadorSträng: Förläggning

SolarEdge: S-Serie

Anmärkningar

1/5

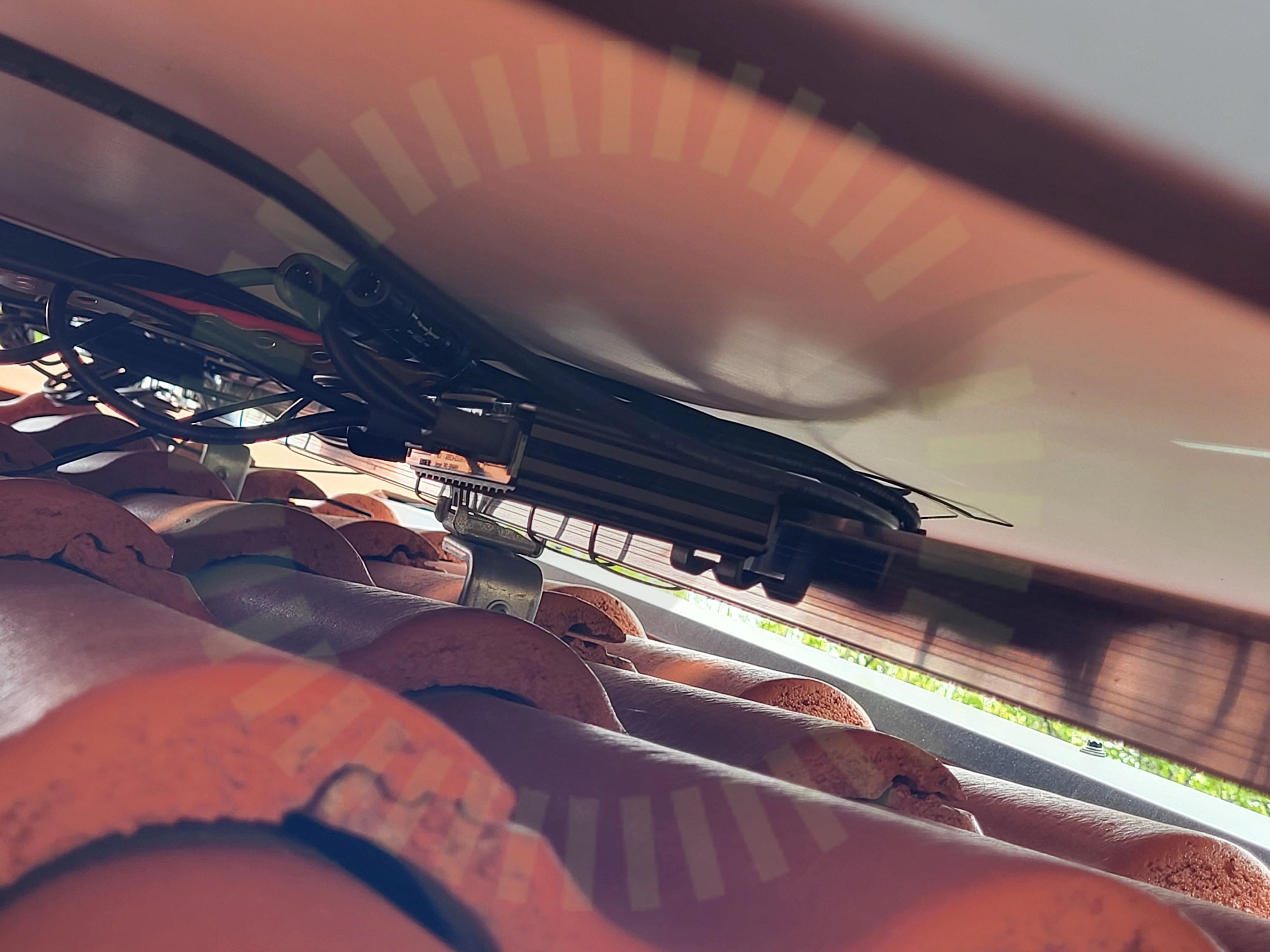

3.1 Optimerare: Fastsäkring av produkt

Inte godkänd

Optimeraren riskerar att skada person- eller egendom om den inte sitter fast.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Optimerare: KompatibilitetOptimerare: KontakterOptimerare: Placering

Ej tillgängligt vid besiktning

1/5

Optimerare: Dragavlastade

SolarEdge: SE3K-10K

Anmärkningar

3/26

4.1 Dokumentation Växelriktare

Inte godkänd

Dokumentation för hur paneler på taket är sammankopplat saknas.

4.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

4.3 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

23/26

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: InternetVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling
