Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

1KOMMA5°

Datum

12 februari 2024

Ort

Stehag, Skåne län
Dräneringskanal
Skenornas infästning
Skenornas överhäng
89% godkända11% ej godkända

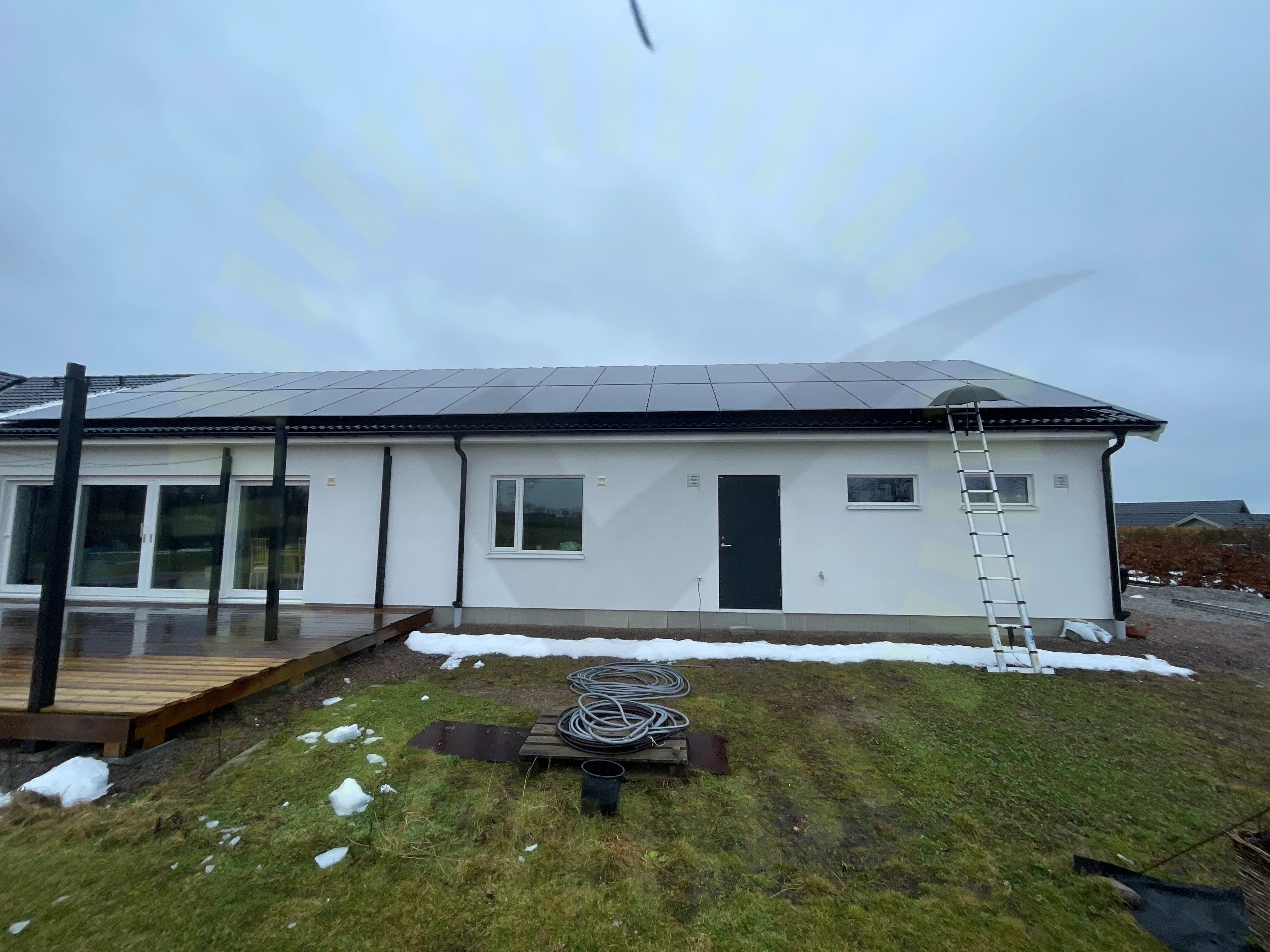

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
TillbehörCHINT: Sungrow DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Enligt strängschema är det enbart 12 paneler i varje fält men installerat är det 16 paneler.

Godkända kontrollpunkter

1/3
Avtal

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/17

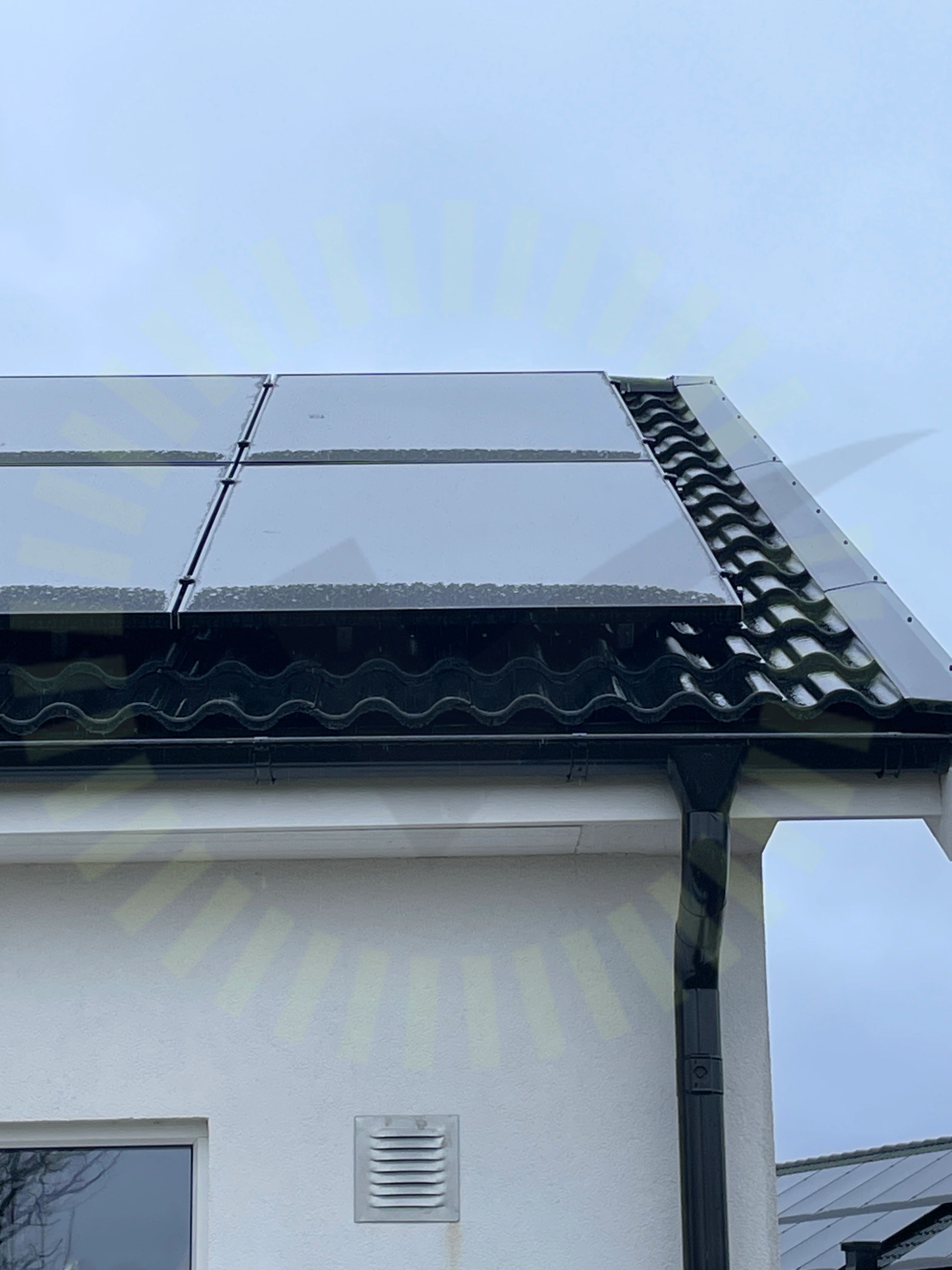

Skador på panel

3.1 Skador på panel

Kundkommentar

Kund har under montaget observerat när dessa paneler trillat från ställning och fångats upp av en stolpe i liknande höjd. Upplever en viss % förlust på slinga. Besiktningsman kan ej bekräfta detta utan rekommenderar en mätning på enskild panel.

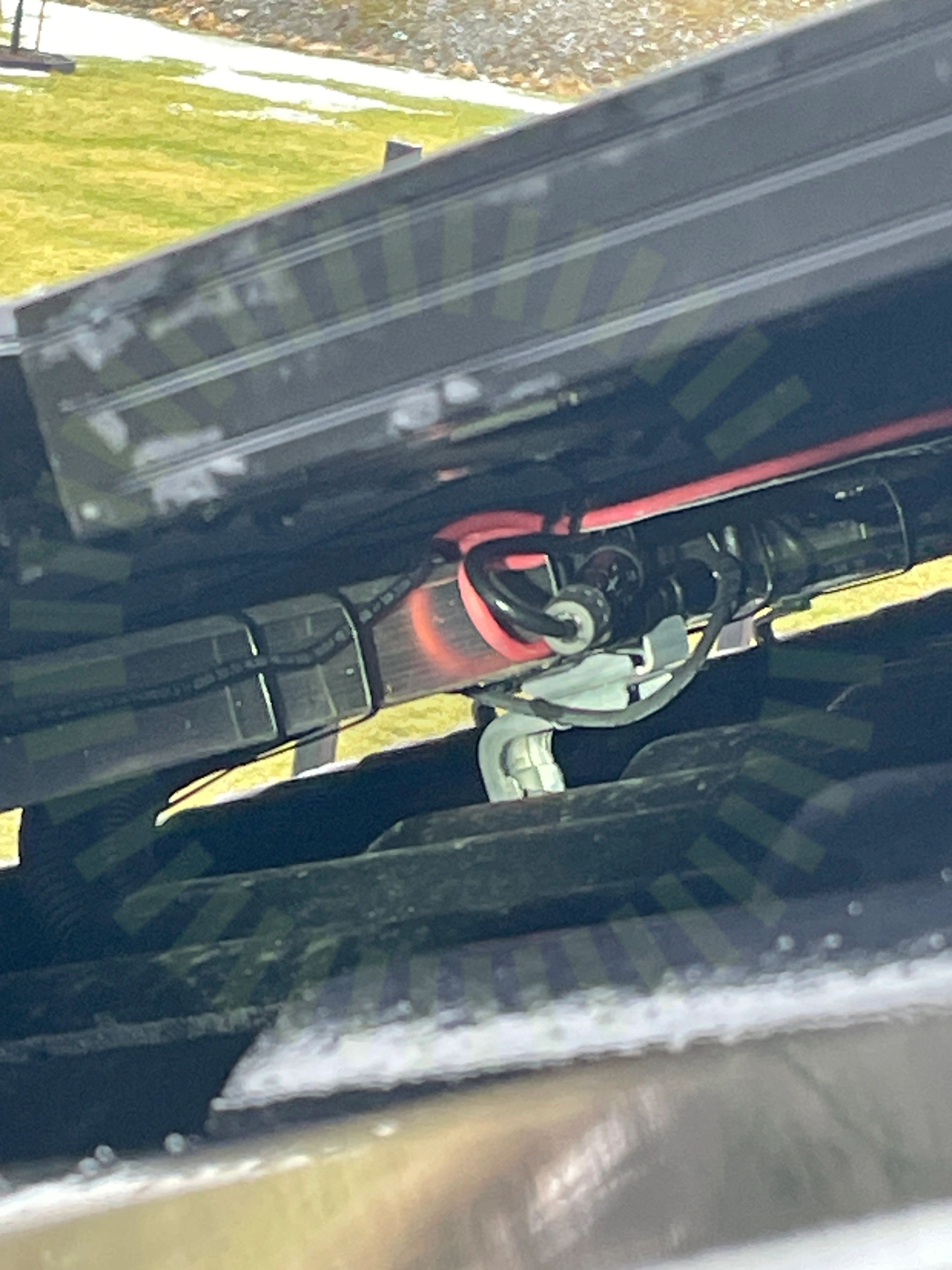

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp vid fåtal ställen under panelfält.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

15/17
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25
Dräneringskanal

4.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

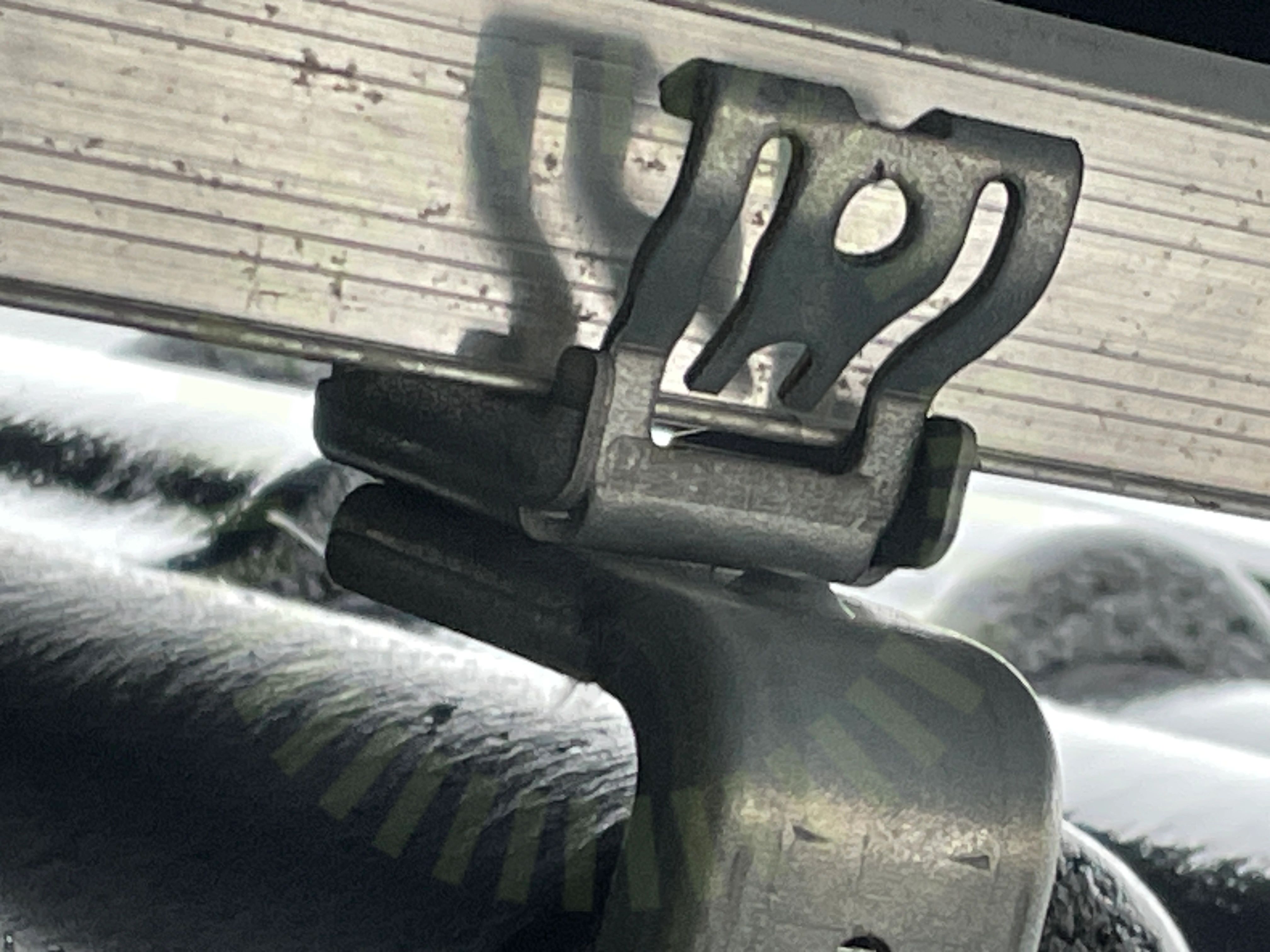

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen under panelfältet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

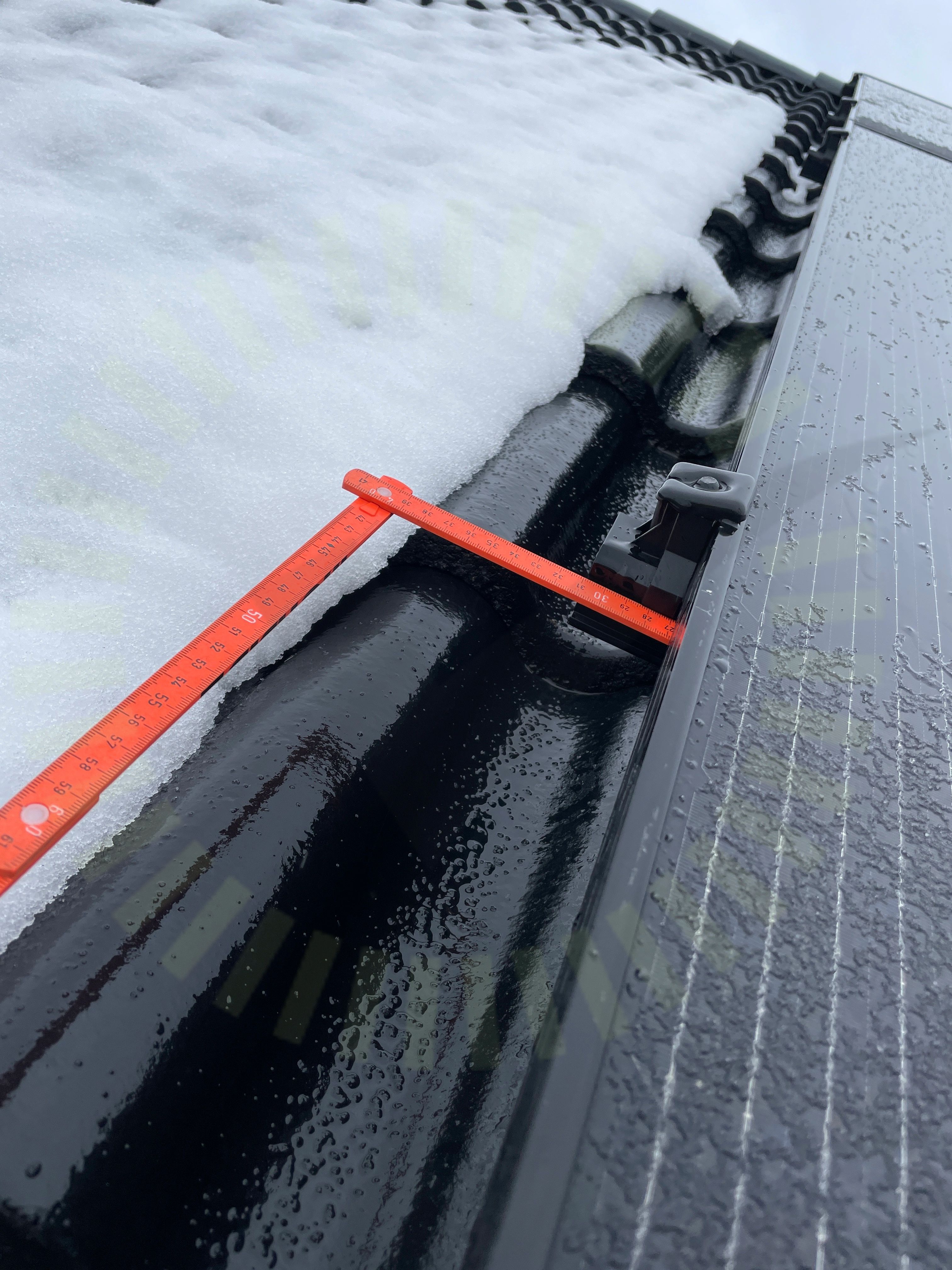

Skenornas överhäng

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Termisk brytpunkt skenor

4.4 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

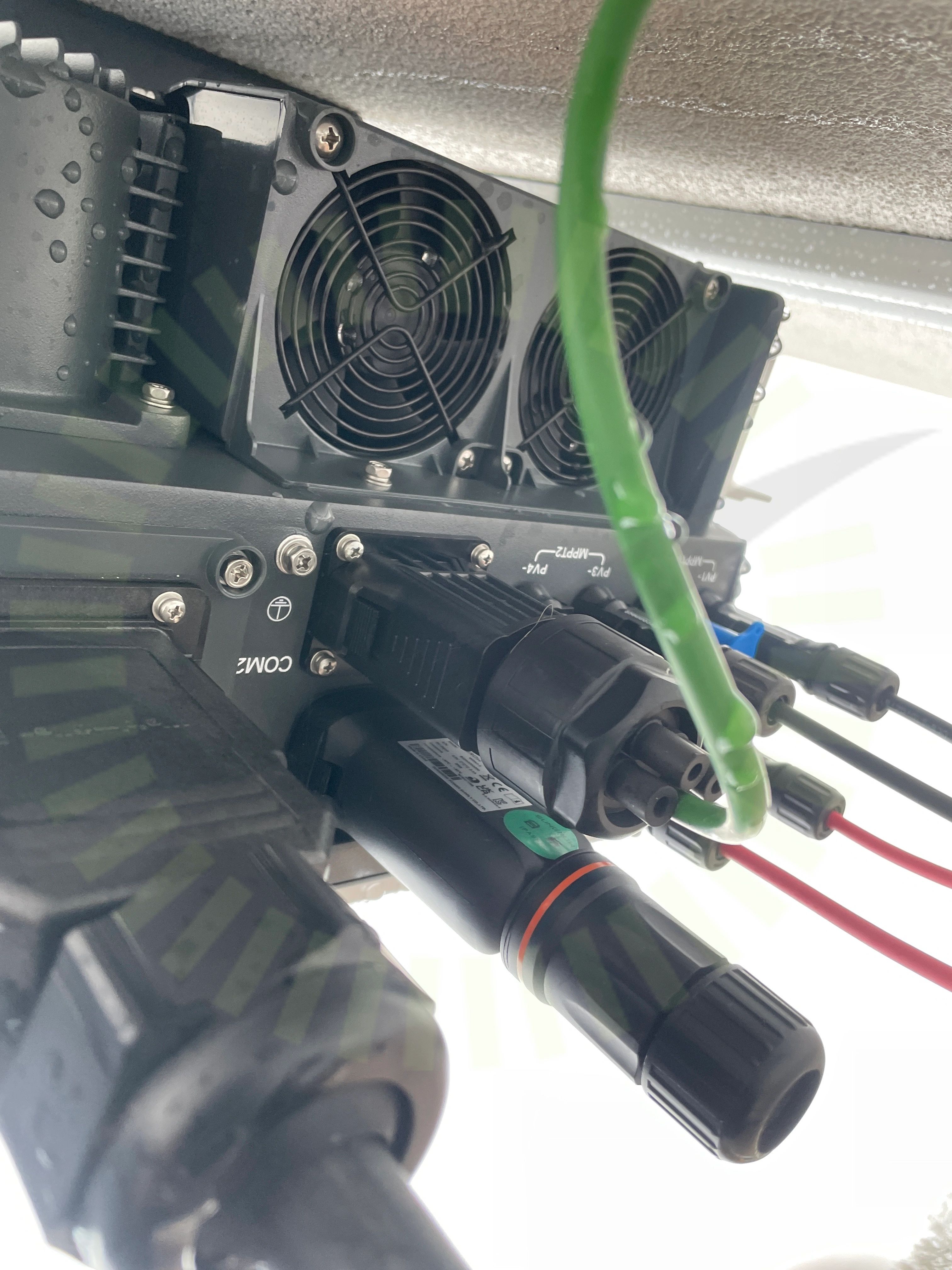

Jordning av chassi

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

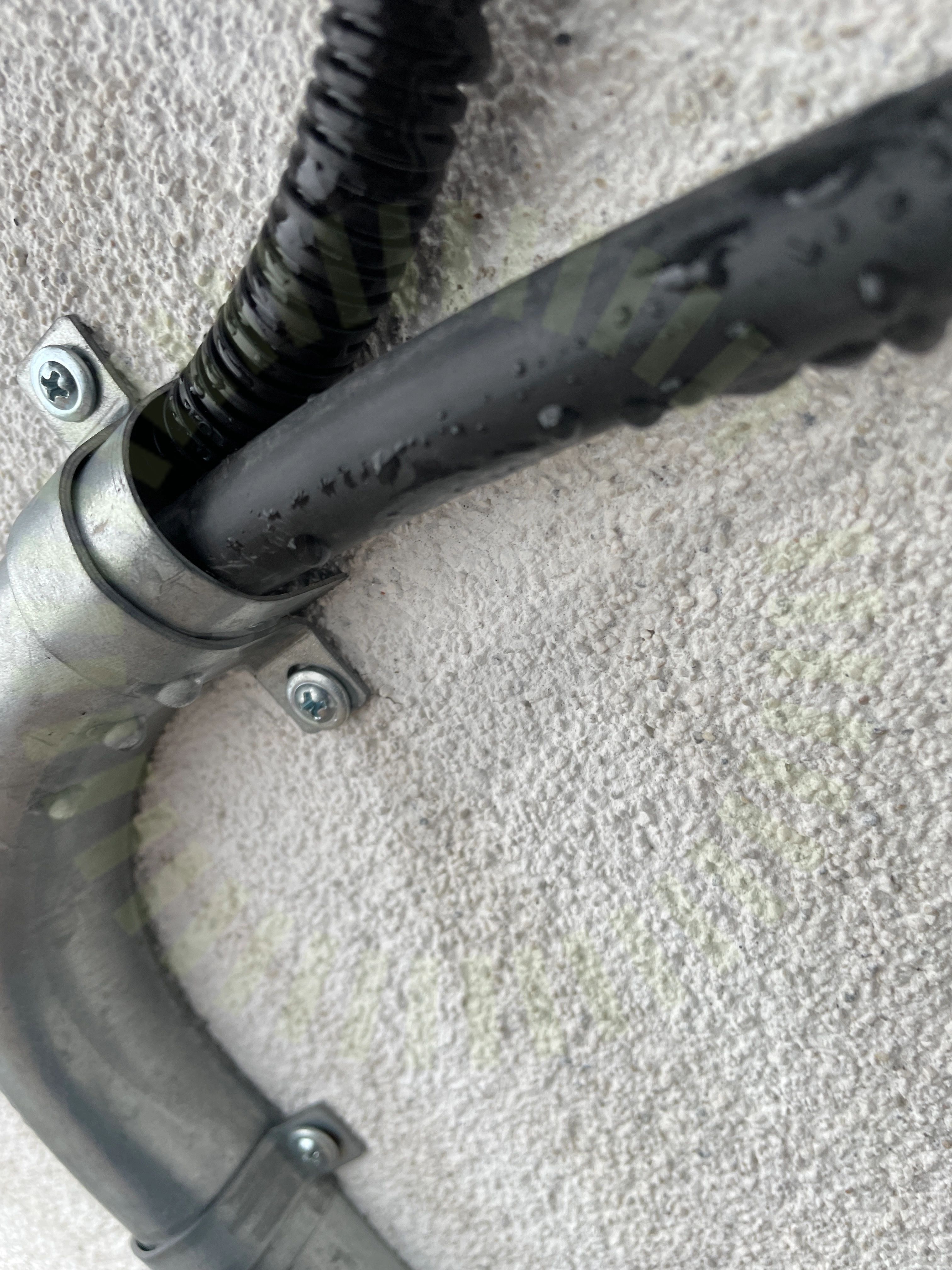

Skarp kant

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

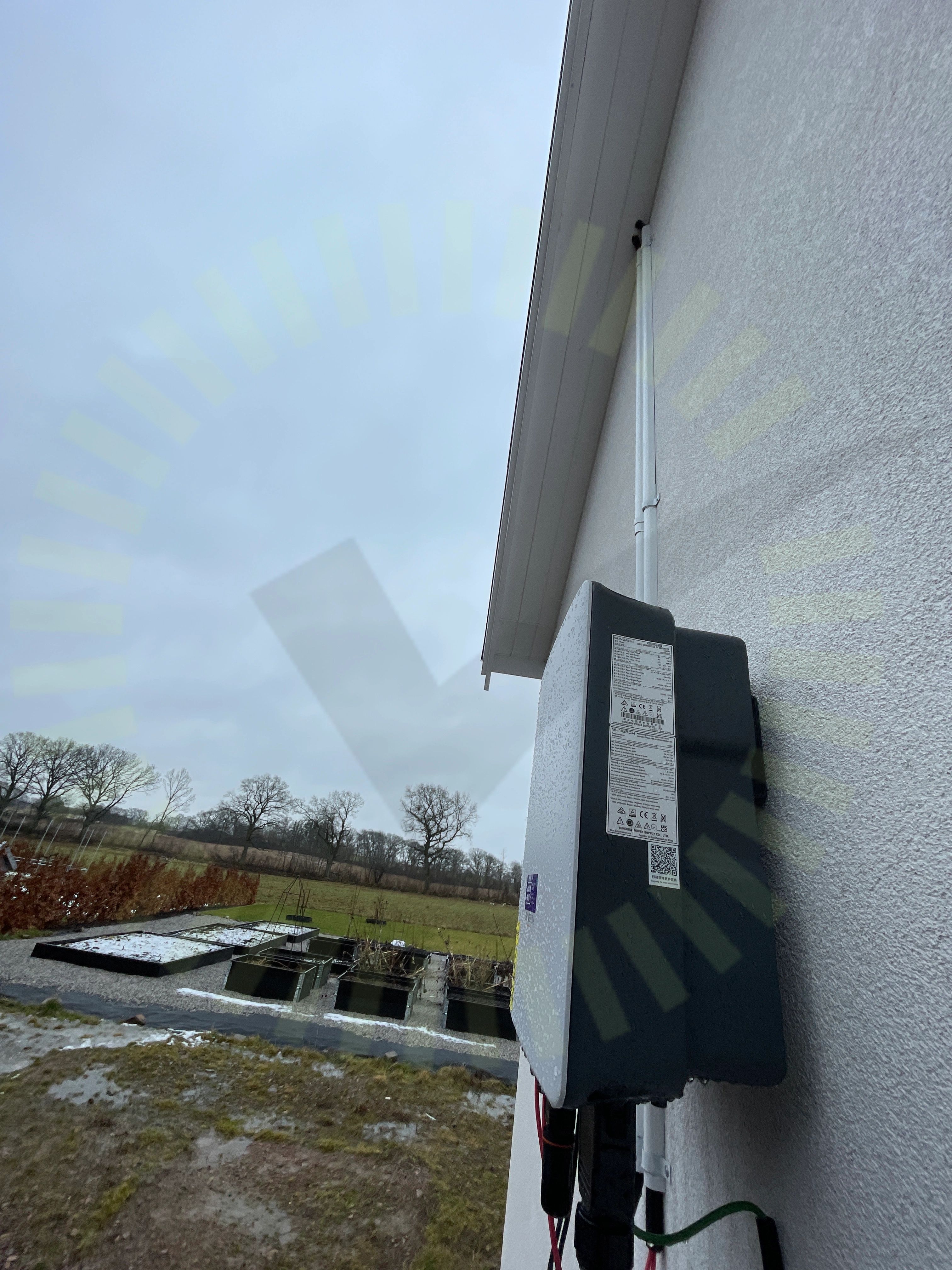

Väderskydd

6.4 Väderskydd

Inte godkänd

Växelriktaren är inte placerad så den är väderskyddad.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

Godkända kontrollpunkter

31/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
