Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Decasol

Datum

27 oktober 2022

Ort

Anneberg, Jönköpings län
DC Yttre påverkan
Avstånd panna
90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

3/56

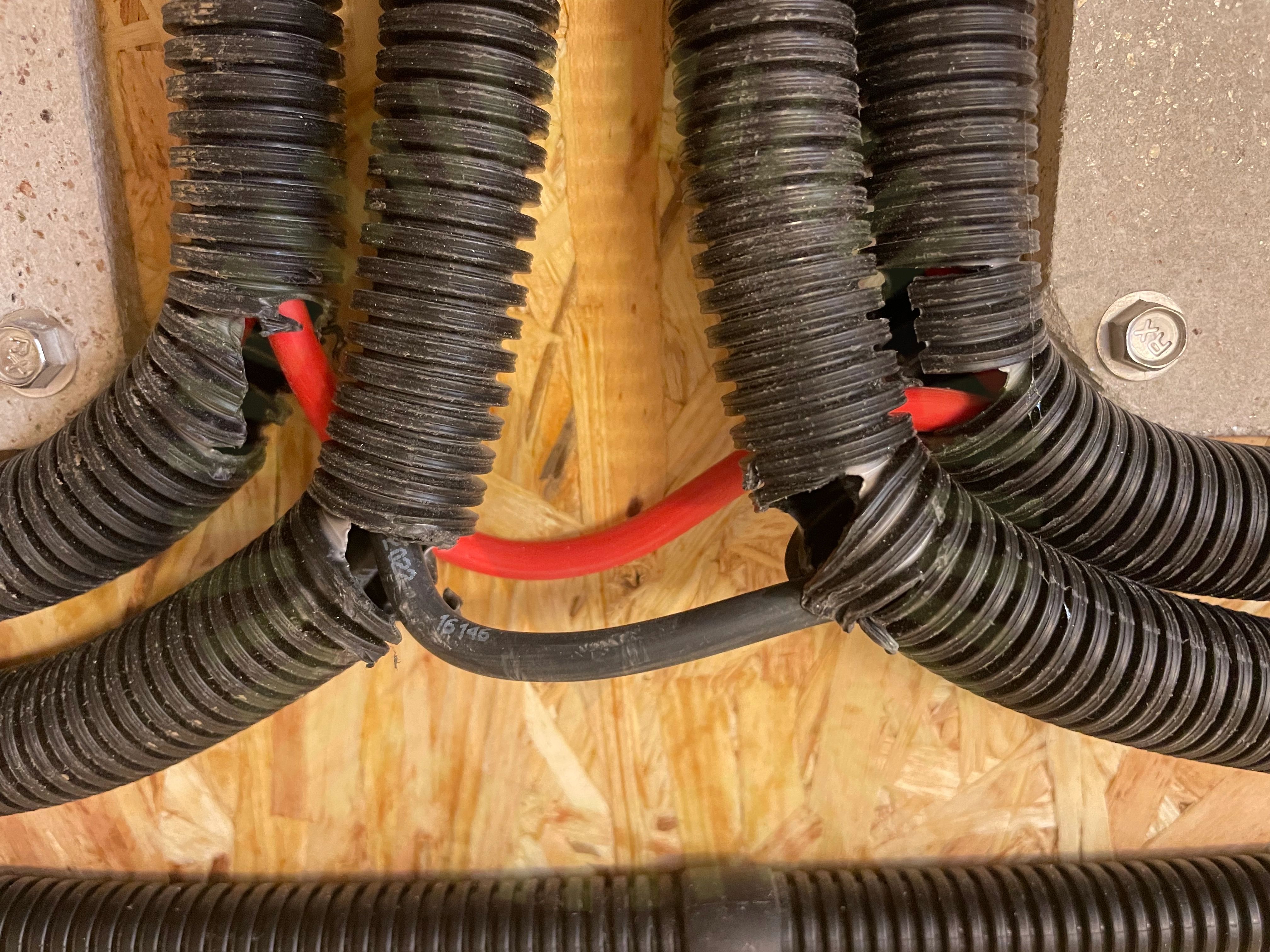

DC Yttre påverkan

1.1 DC Yttre påverkan

Inte godkänd

Kablage draget över skarp kant.

SS 436 40 00 (132.5)

1.2 Förskruvning

Inte godkänd

MC4 kontakter - Växelriktare.

Tillverkarens anvisningar

1.3 PE

Inte godkänd

PE ej anslutet till höljet enligt tillverkarens anvisning.

Tillverkarens anvisningar

Godkända kontrollpunkter

53/56
AC BöjradieAC BöjradieAC FörläggningAC FörläggningAC GenomföringarAC GenomföringarAC kabel skarp kantAC kabel skarp kantAC Skador på kabelAC Skador på kabelAnslutningAnslutningAvståndAvståndBrännbart underlagBrännbart underlagDC FörläggningDC FörläggningDC Genomföringar DC Genomföringar DC Kablage egenskaperDC Kablage egenskaperDC Skador på kabelDC Skador på kabelDirekt solljusDokumentation VäxelriktareFastsäkring av produktFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInfästningInternetKabelKabelKontakterKontakterLedare fastspändaLedare fastspändaMärkningMärkningSkadorSkadorSäkringTillförlitligt fästUtrymmeUtrymmeVarning för backspänningVarning för likströmVentilationVentilationVinkelVinkel

Risen: RSM40-8-xxxMB

Anmärkningar

1/12

2.1 Fästenas placering

Inte godkänd

Överhäng på panel(er) stämmer ej med tillverkarens anvisningar.

RISEN PV MODULE INSTALLATION AND MAINTENANCE MANUAL, ISSUE DATE 2022-08-11

Godkända kontrollpunkter

9/12
DragavlastadeDräneringshålDräneringshålFöremål BakstyckeHöjdskillnadKlämmans överlappningPanelramar separeradeSkadorSkugga

Ej tillgängligt vid besiktning

2/12
Förbindelse av kontakterSträngförläggning

Weland Stål: Råspont

Anmärkningar

4/18

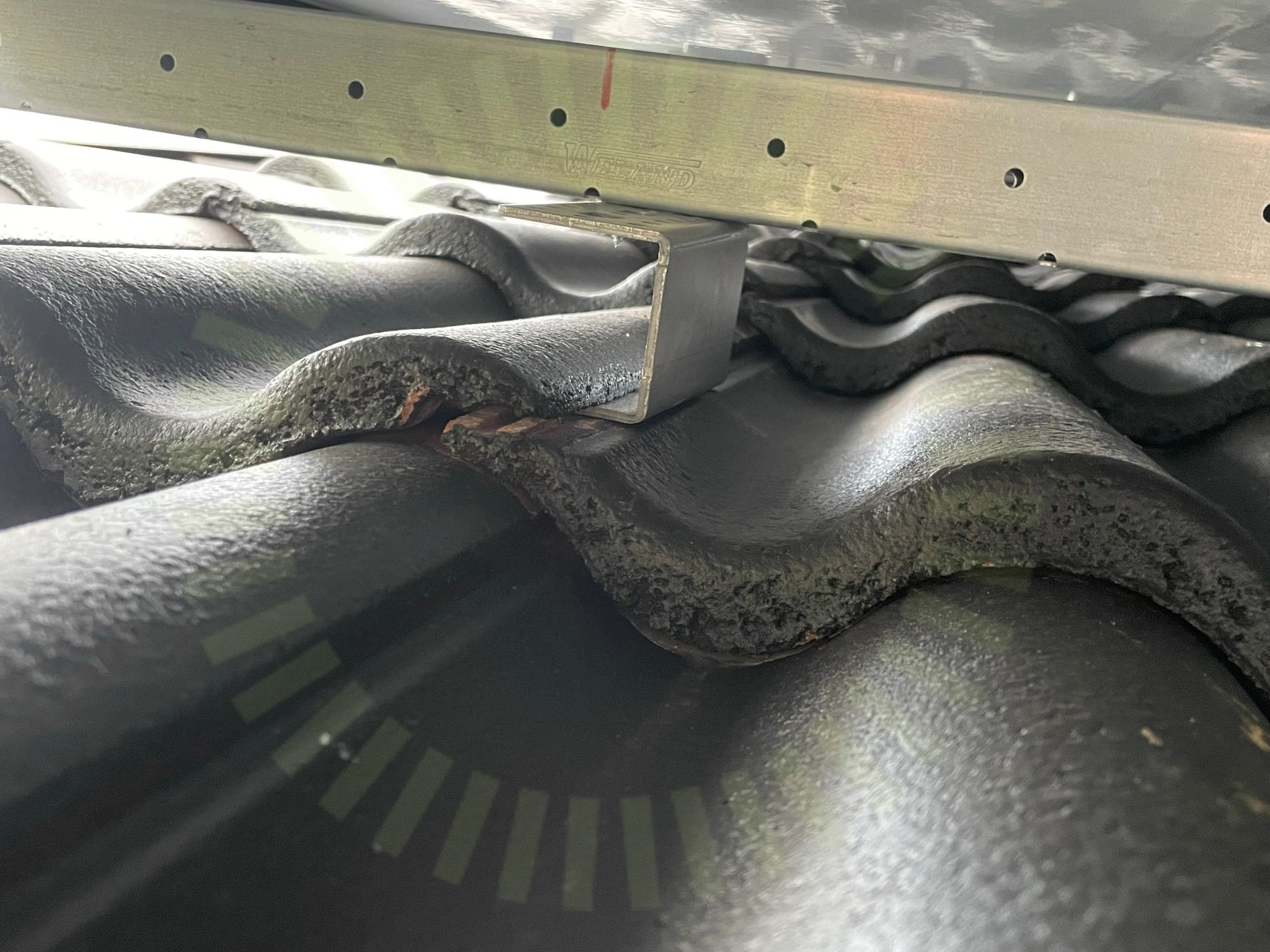

Avstånd panna

3.1 Avstånd panna

Inte godkänd

Takkrokar ligger emot takpanna.

Tillverkarens anvisningar

3.2 Infästningar CC mått

Inte godkänd

CC mått på infästning stämmer ej med senaste snö- vindlast som kund fått.

Tillverkarens anvisningar

3.3 Skenskarvar

Inte godkänd

Montage ej enligt tillverkarensanvisningar.

Tillverkarens anvisningar

3.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlast layout stämmer ej med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18
Främmande materialKabeluppfästningMittfästeShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkyddSlutfästeVäderbeständigt material

Ej tillgängligt vid besiktning

2/18
Infästning RåspontTakgenomföring
