Besiktningsrapport
8.6
Installation genom
Solsystem Sverige AB
Datum
7 september 2023
Ort
Åsa, Hallands län
Fästens placering
Föremål mot bakstycke
Kontaktdon
+ 3
89% godkända
11% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R5 3-20K-T2
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
4/15

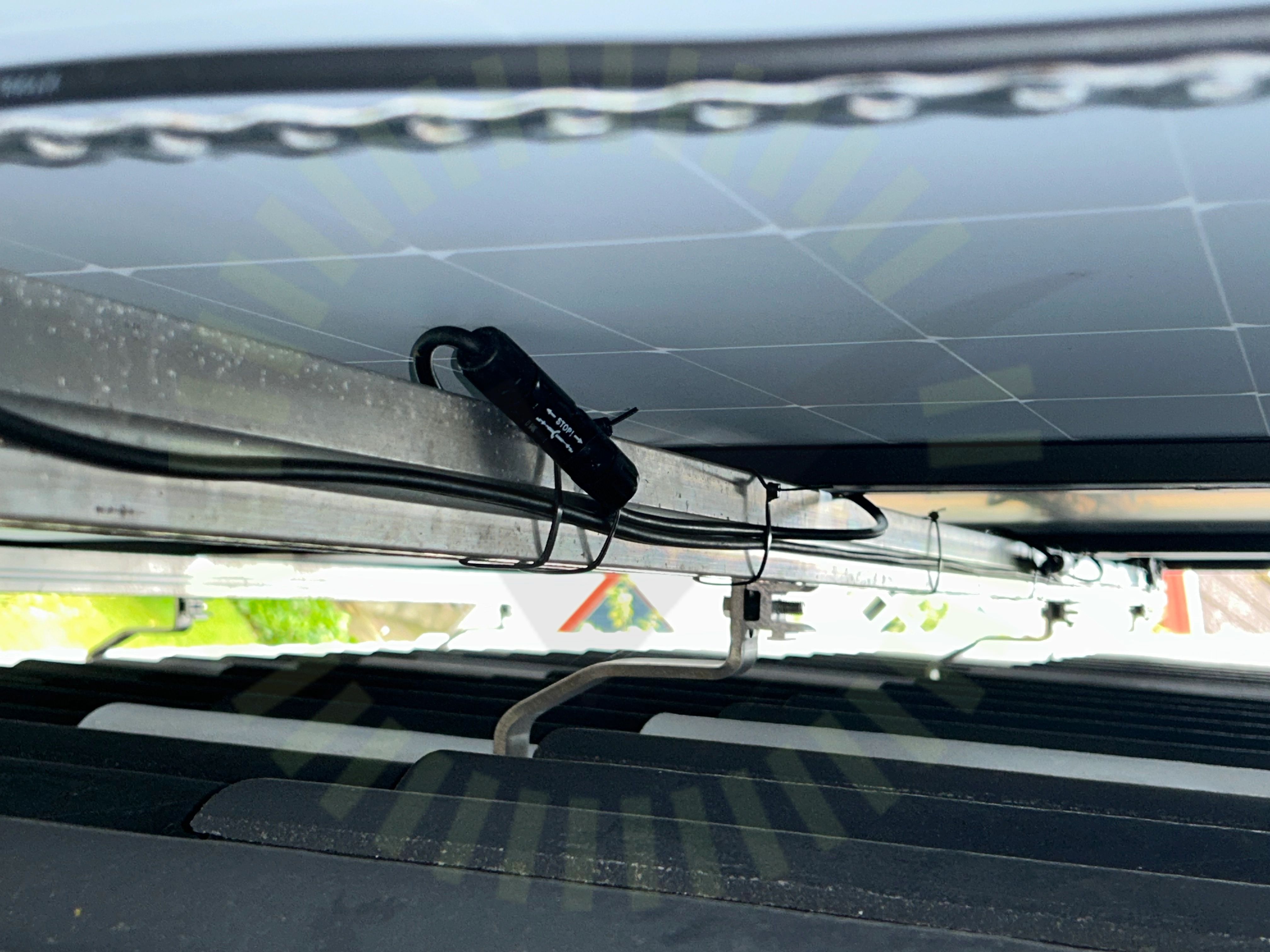

2.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.
2.2 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
2.3 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
2.4 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
10/15
Ej tillgängligt vid besiktning
1/15
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/25

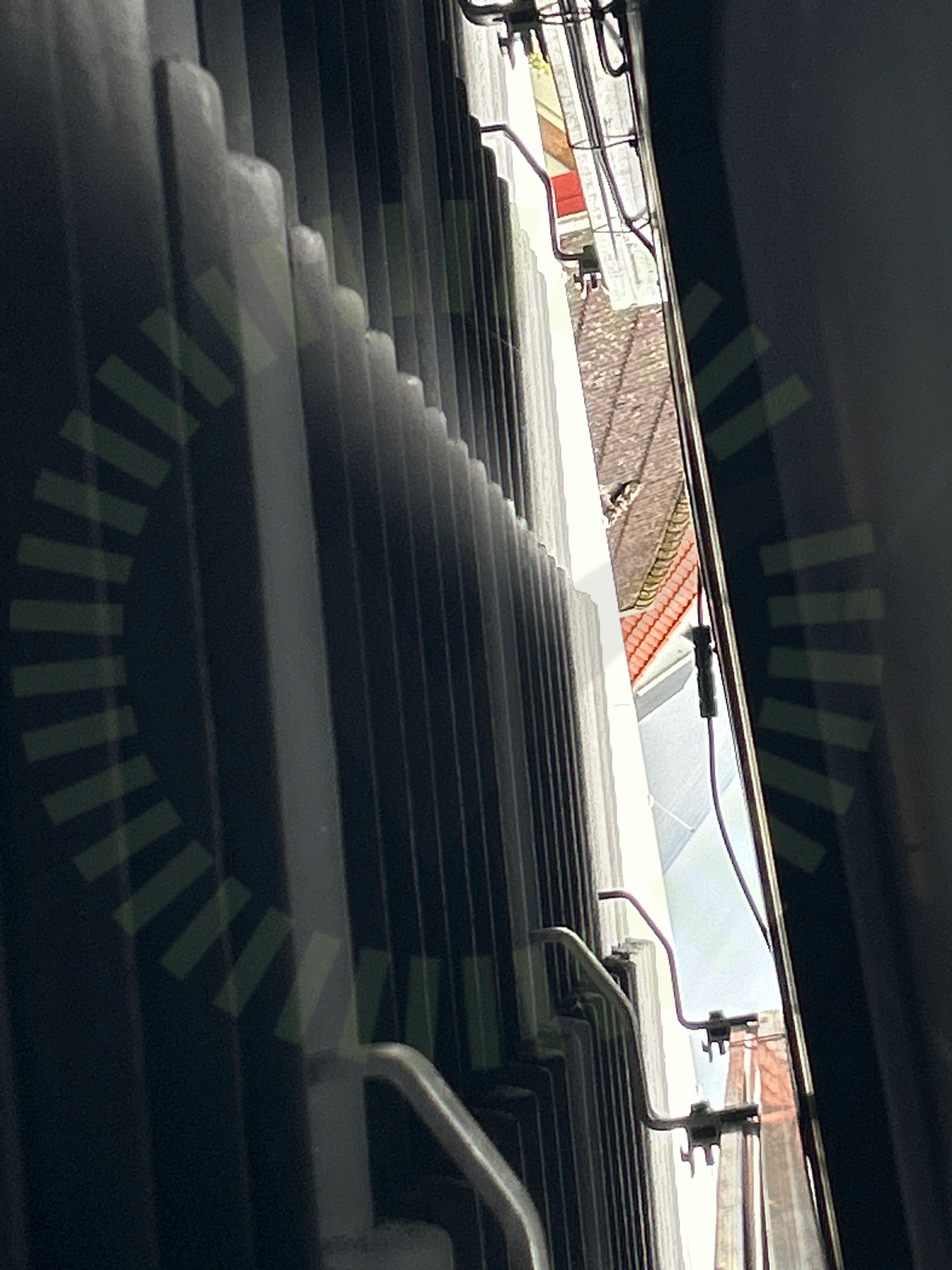

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

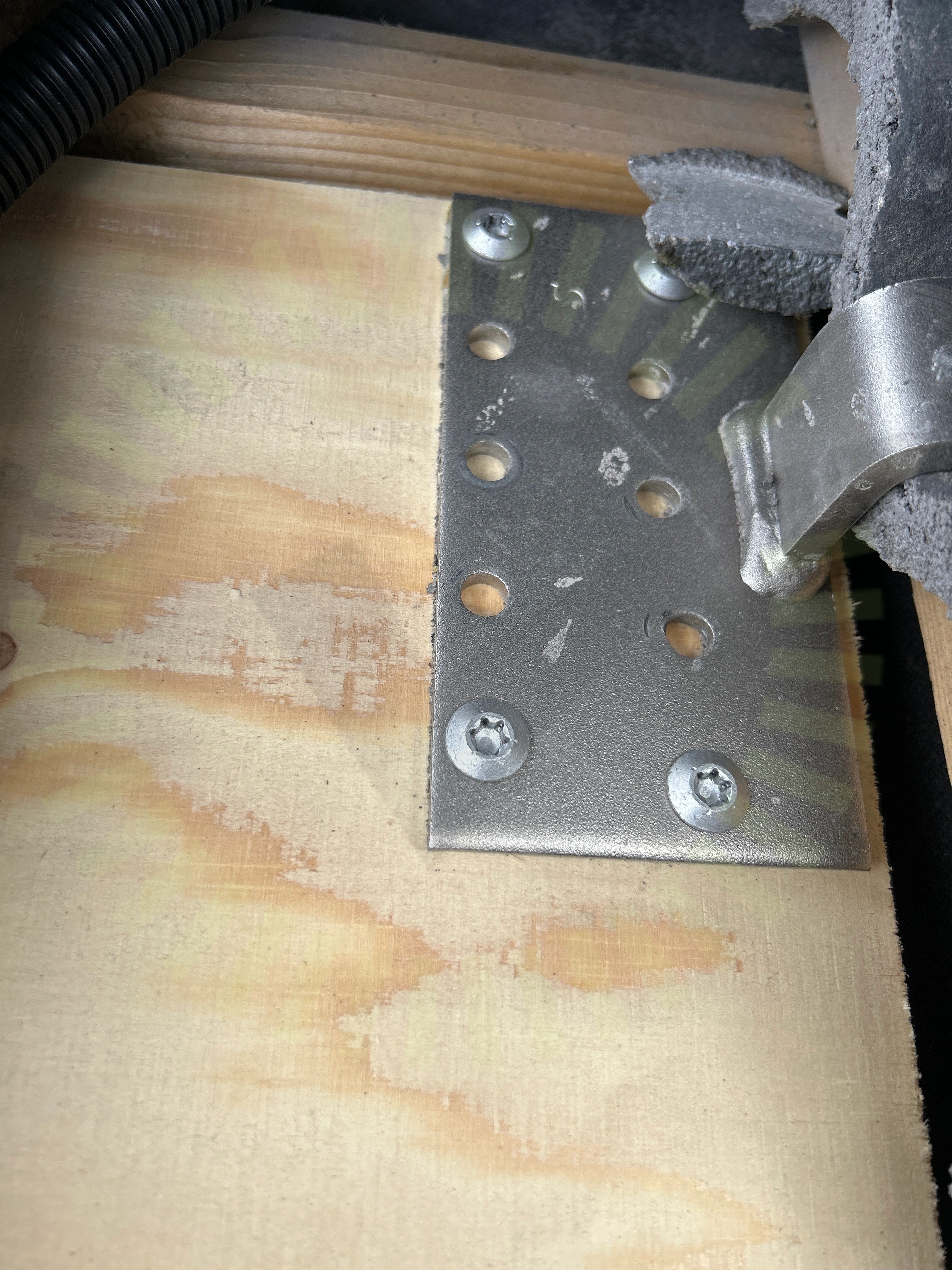

3.2 Råspontsinfästning
Inte godkänd
Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
3.3 Skenornas överhäng
Inte godkänd
Lastberäkning att kontrollera mot saknas.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.5 Takkrokarnas CC
Inte godkänd
Lastberäkning att kontrollera mot saknas.
Godkända kontrollpunkter
19/25
Ej tillgängligt vid besiktning
1/25
Varselmärkning
Anmärkningar
1/5

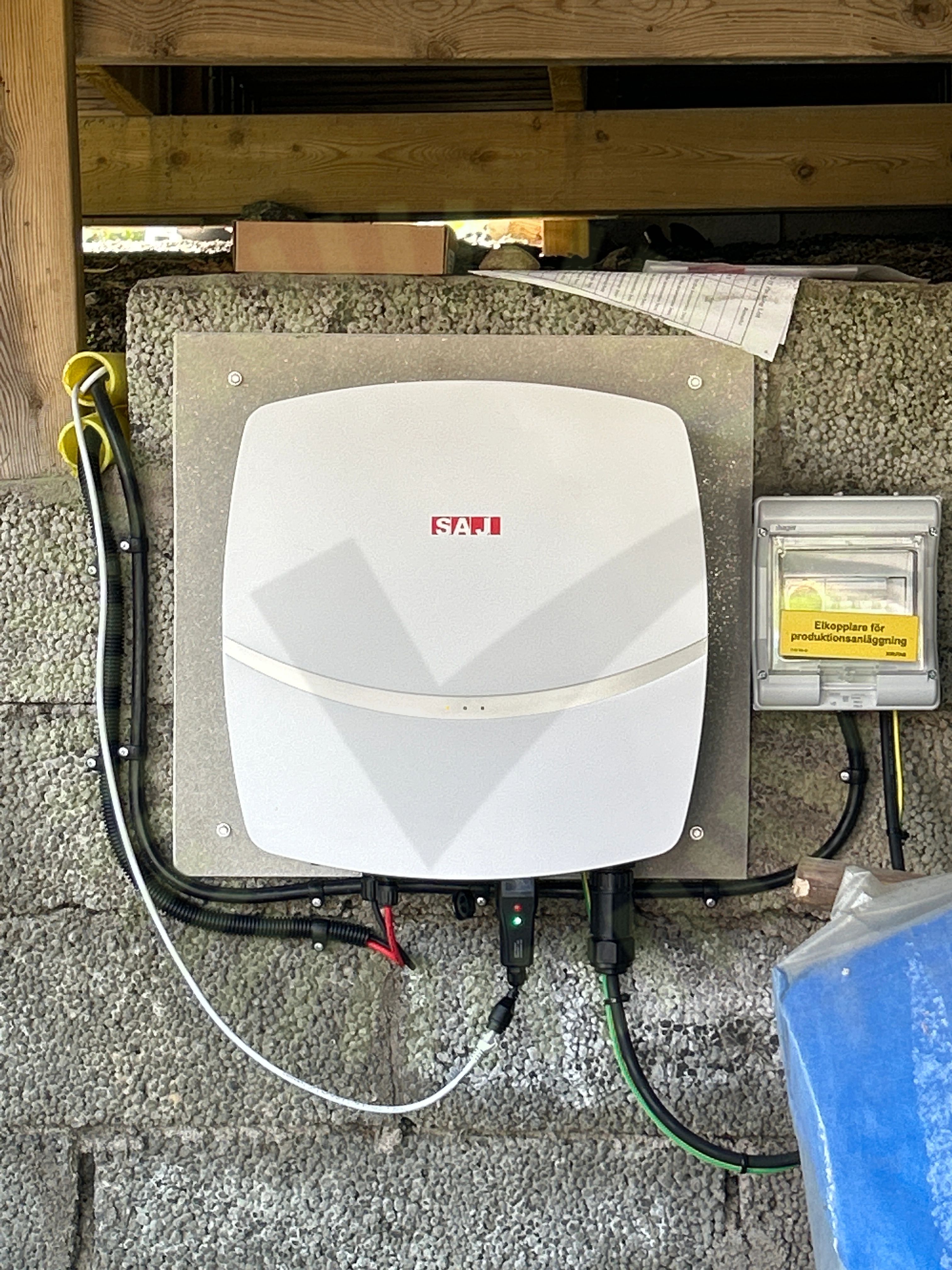

4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
