Besiktningsrapport

8.3

Installation genom

Sun4Energy

Datum

29 januari 2024

Ort

Älta, Stockholms Län

Fästen: Slutfäste

Kabeluppfästning

Skenor: Överhäng

+ 7

86% godkända14% ej godkända

Om installationen

PanelerSolitek M.60-B

OptimerareTigo: TS4-O

MontagesystemESDEC: ClickFit EVO Universal Hook

MontagesystemK2: Falsad Plåt: Solid/Single Rail

VäxelriktareKostal Piko: PIKO 12-20

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Betongtak, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/24

1.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skenan för lång vilket gör att slutfäste inte ligger mot panelramens kant.

Tillverkarens anvisningar

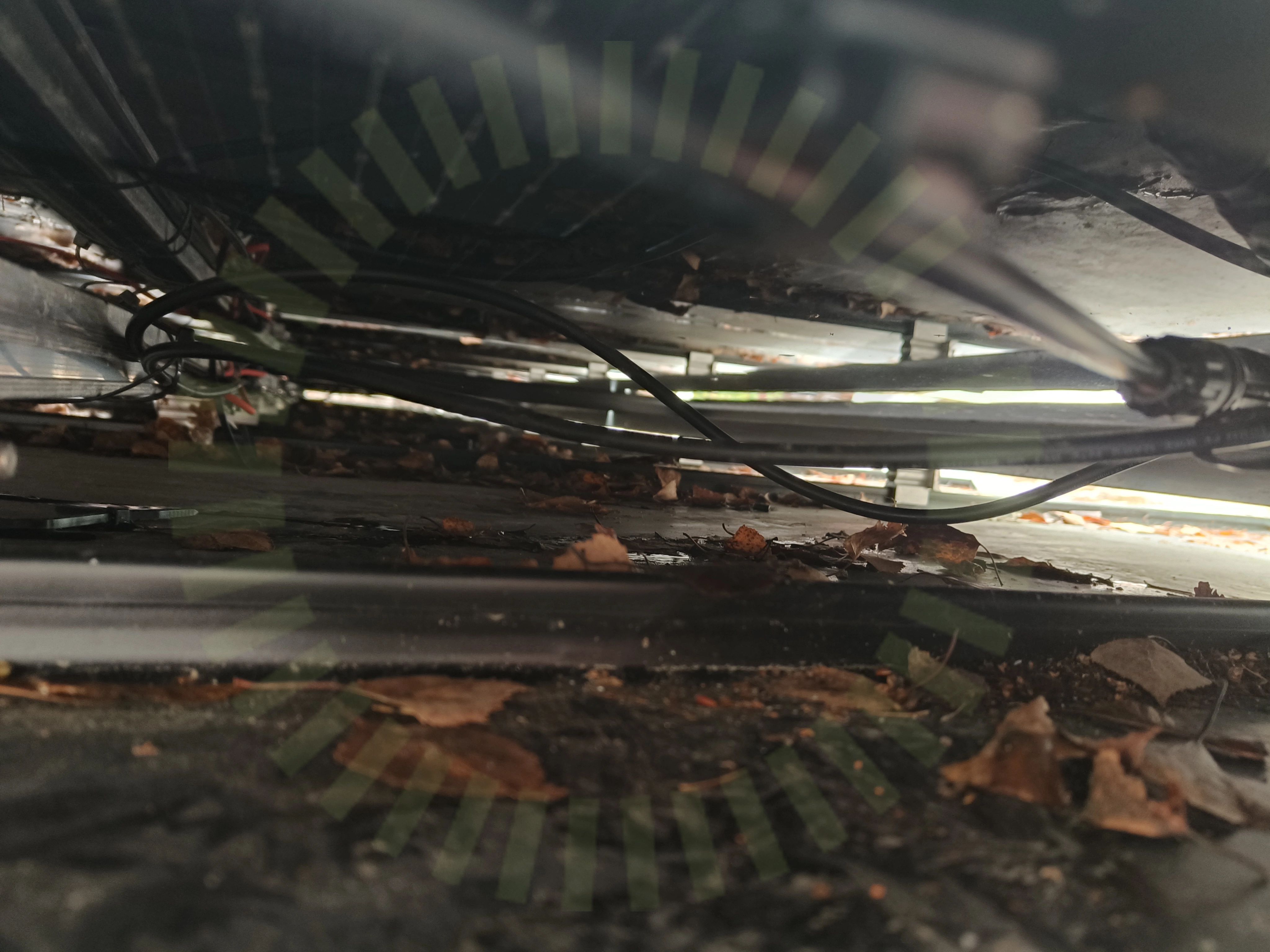

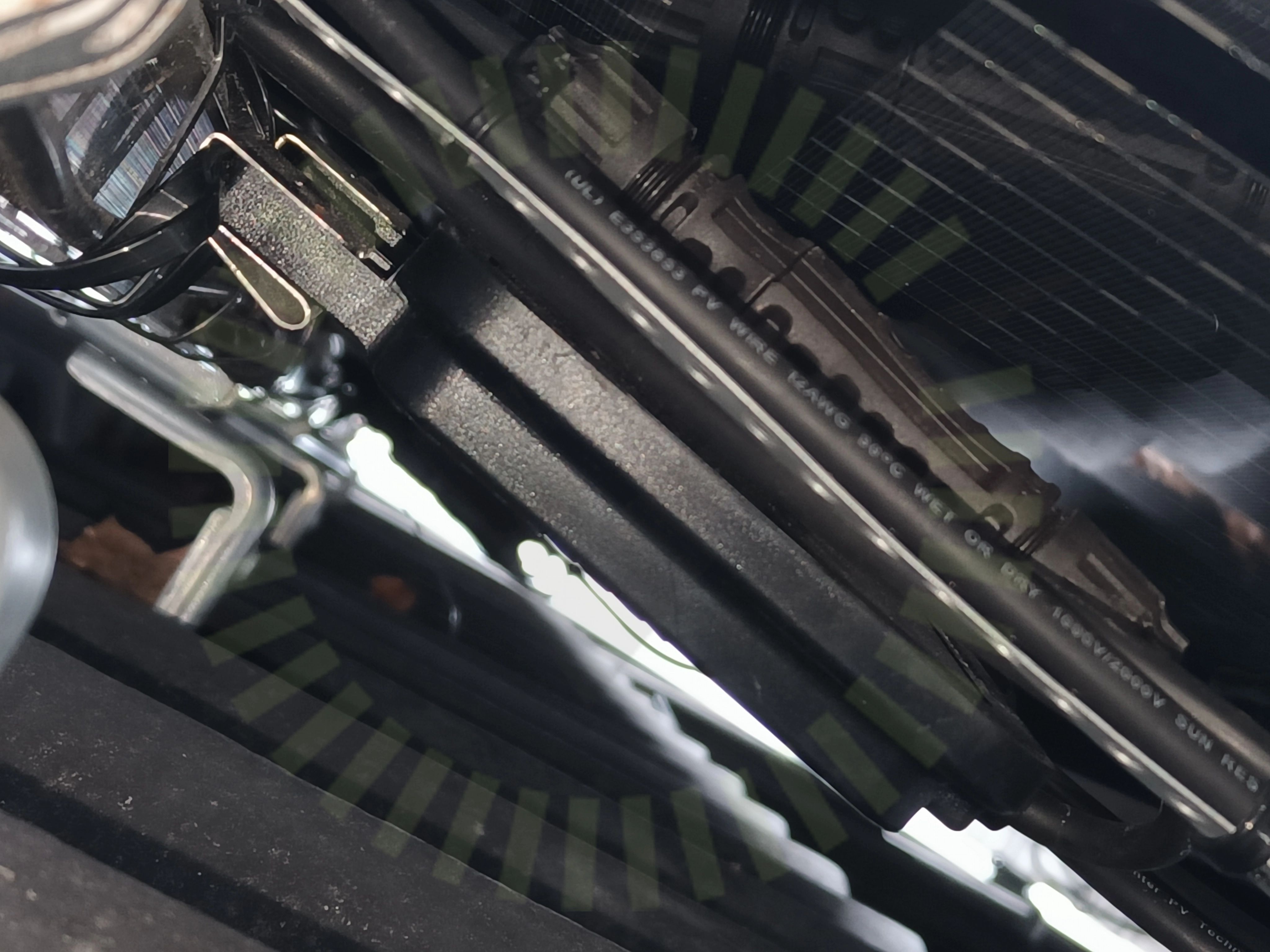

1.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

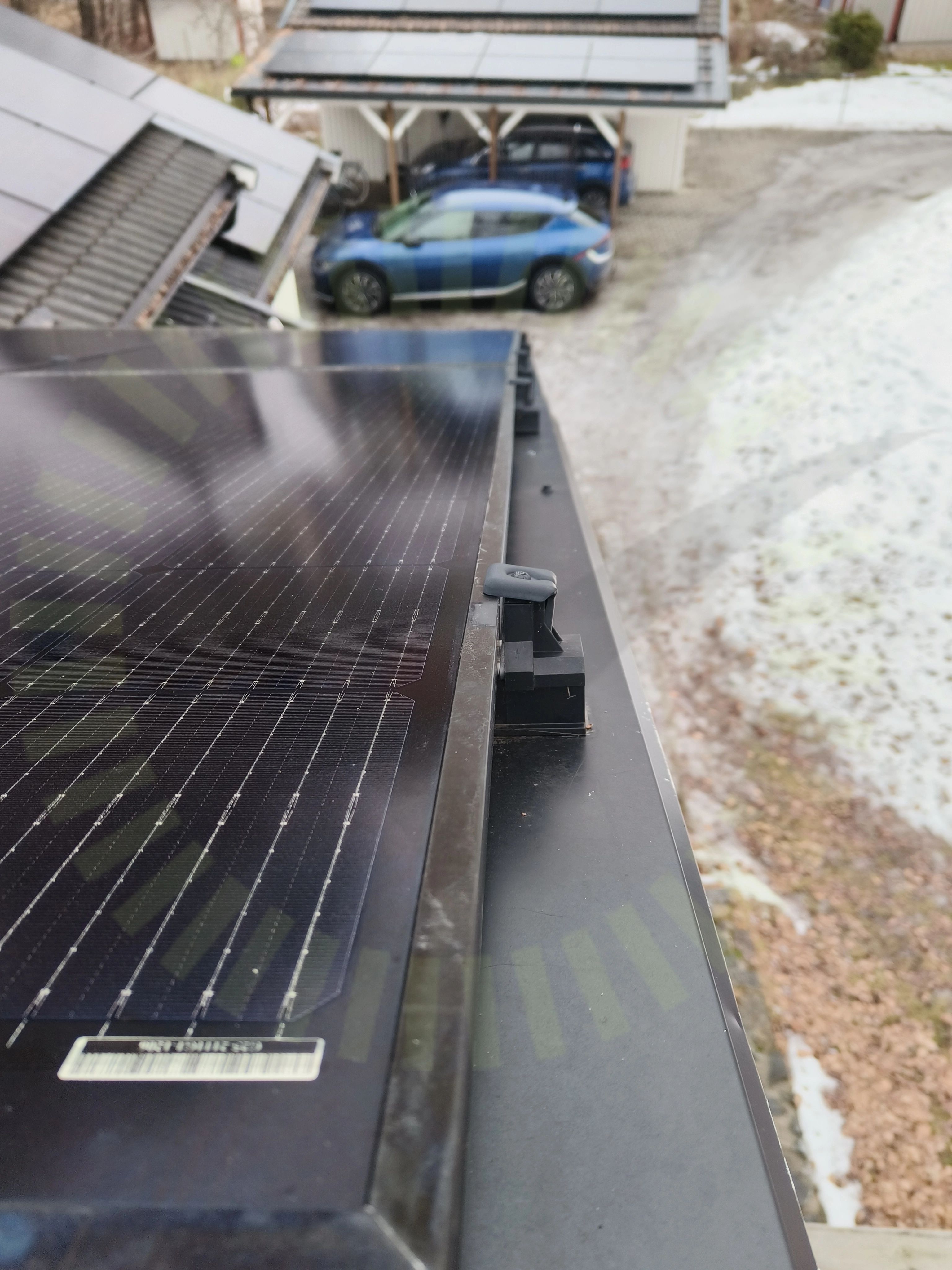

1.3 Montagesystem: Säkerhetsavstånd

Kundkommentar

Avstånd till takets kant stämmer inte med tillverkarens anvisningar. Minimum 25 cm. Kund har godkänt avstånd, för att inte behöva minska antal paneler.

Tillverkarens anvisningar

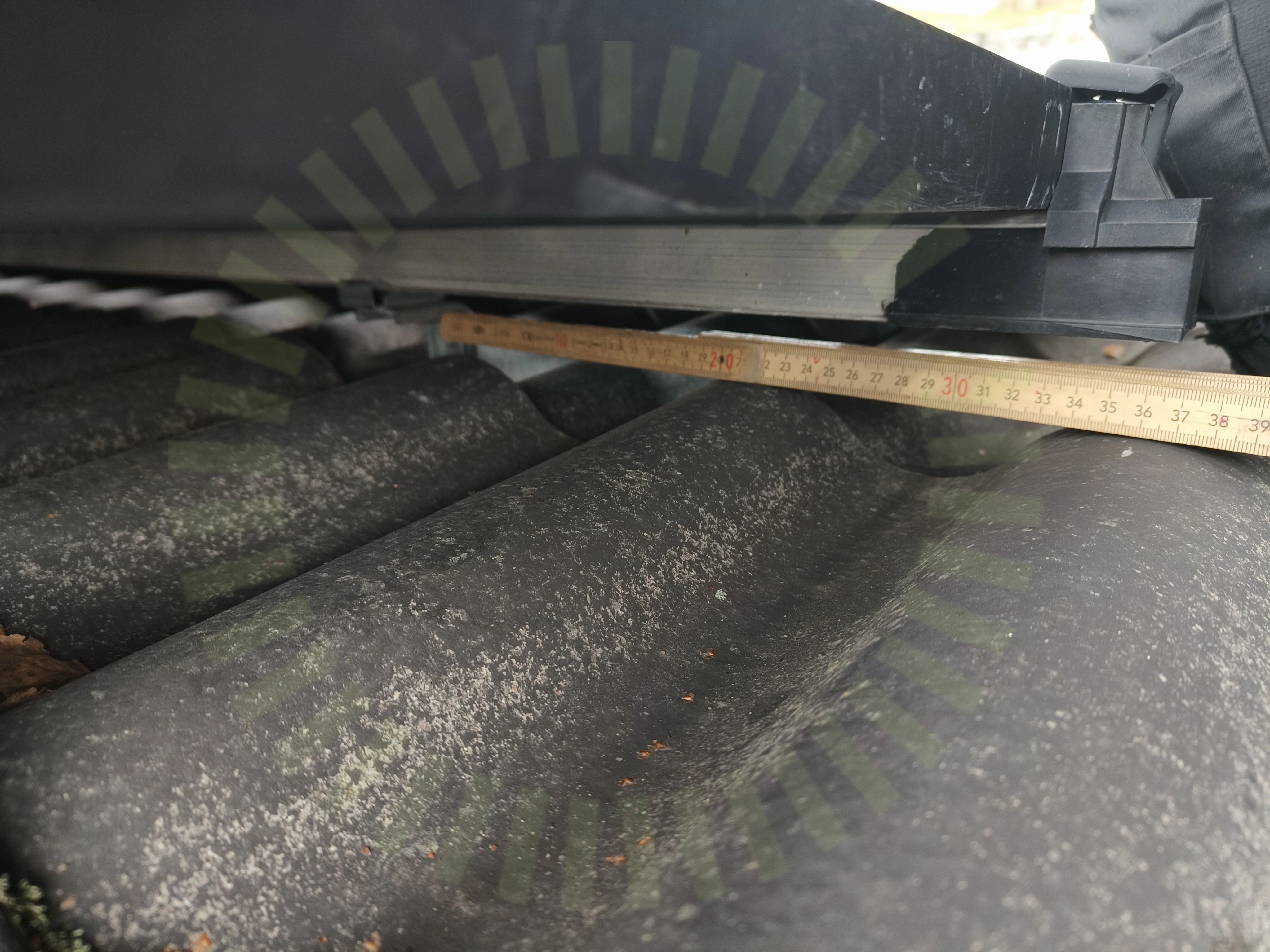

1.4 Skenor: Överhäng

Inte godkänd

Överhäng är för långt uppmätt överhäng cirka 400mm. På både garage och huvudbyggnad.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/24

Fästen: MittfästeInfästning: BelastningInfästning: BärläktInfästning: CC måttInfästning: HöjdjusteringInfästning: Klämmans omfångInfästning: UrspårningMontagesystem: Främmande materialMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekShimsSkadorSkarp kantSkenor: AvståndSkenor: InfästningSkenor: SkarvSkyddSnö- och VindlastberäkningVäderbeständigt material

Betongtak, Solitek M.60-B

Godkända kontrollpunkter

8/9

Bakstycke: FöremålFästens placeringKablar: DragavlastadeKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSkada

Ej tillgängligt vid besiktning

1/9

Sträng: Förläggning

Betongtak, Tigo: TS4-O

Anmärkningar

2/4

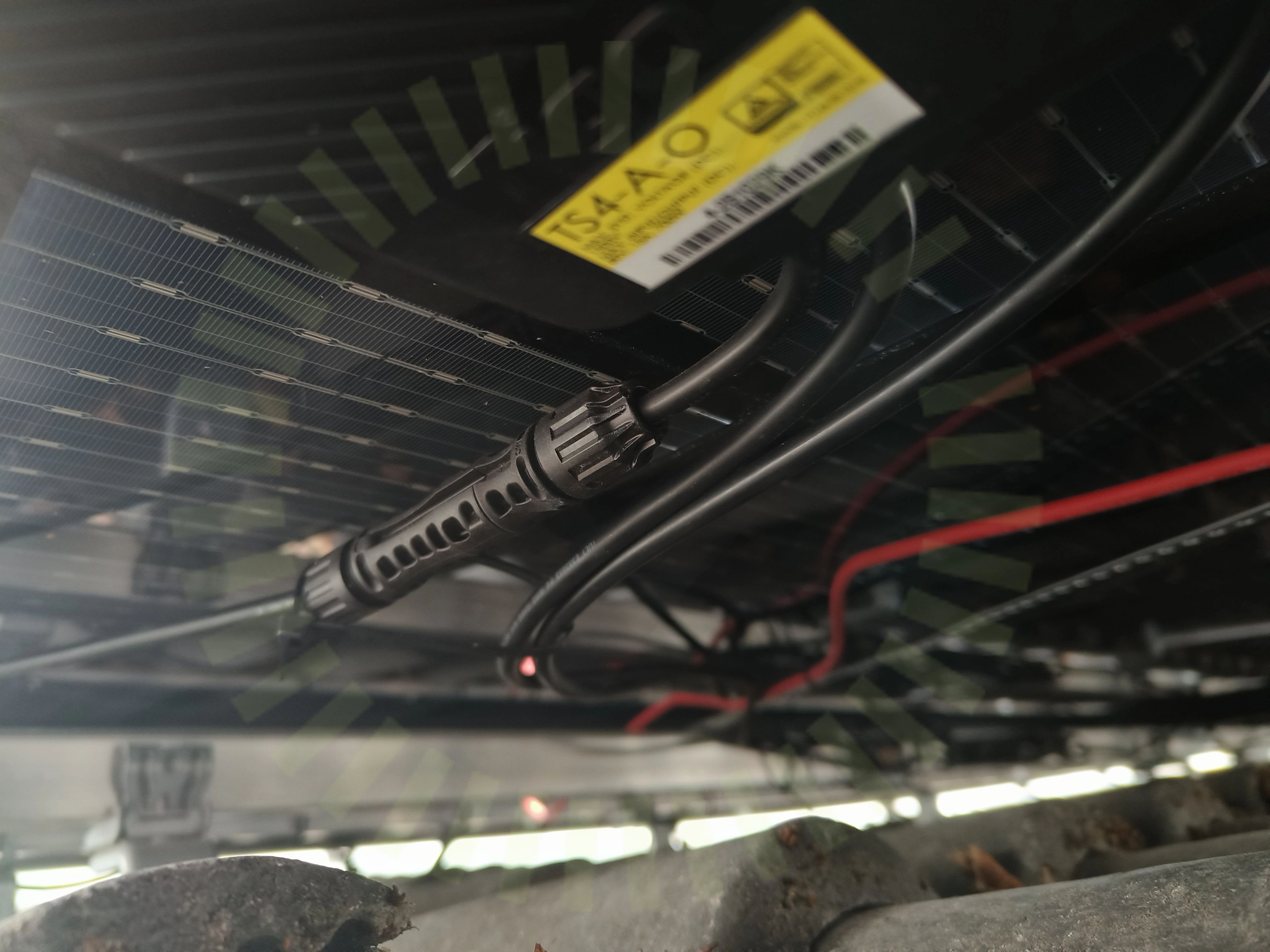

3.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

3.2 Optimerare: Fastsäkring av produkt

Inte godkänd

Optimeraren riskerar att skada person- eller egendom om den inte sitter fast. Optimerare sitter endast fast med buntband

Tillverkarens anvisningar

Godkända kontrollpunkter

2/4

Optimerare: SkadaOptimerare: Ventilering

Plåttak, K2: Falsad Plåt: Solid/Single Rail

Anmärkningar

3/16

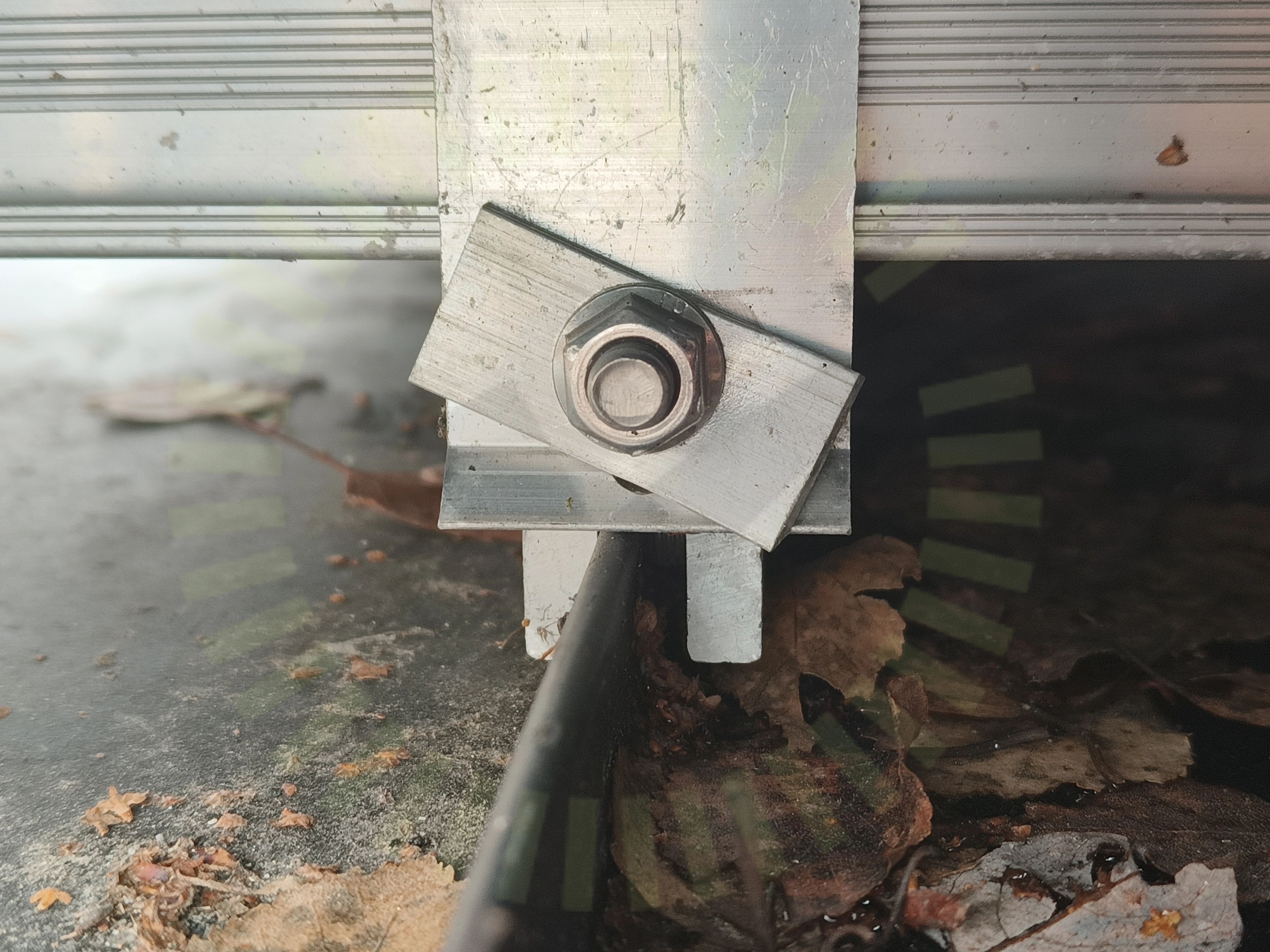

4.1 Infästning: Full kontakt

Inte godkänd

Infästningen sitter inte korrekt monterad, låsmekanismen som ska hålla skenan på plats sitter snett på flera platser.

Tillverkarens montageanvisningar

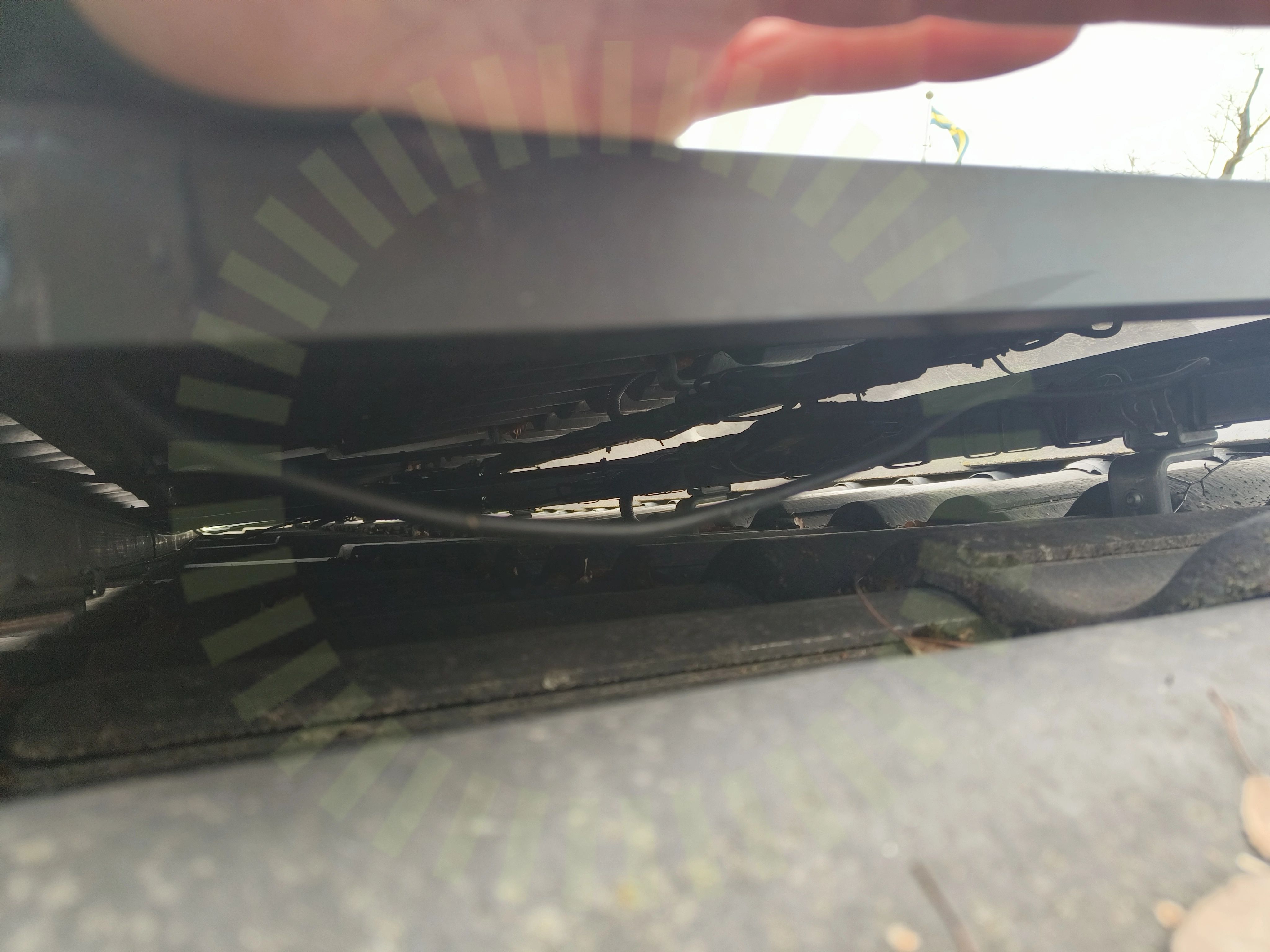

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablar under paneler

SS 436 40 00 (712.521.101 och 522.8.4)

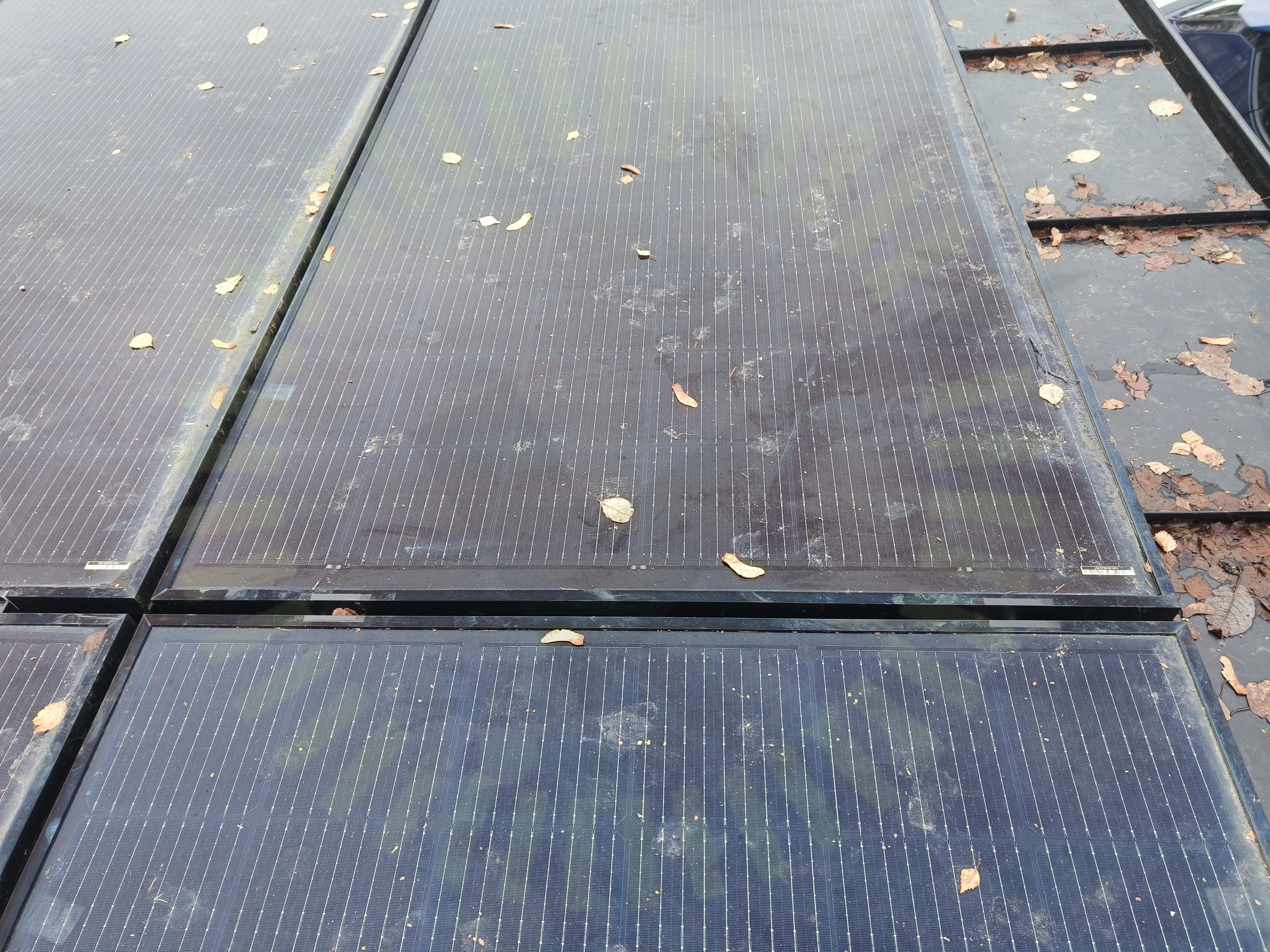

4.3 Mittfäste

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Saknas mittfästen.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/16

Främmande materialFästen: SlutfästeInfästning: CCInfästning: Typ av klämmaMontagesystem: Avstånd panelfältMontagesystem: TaklutningShimsSkadorSkarp kantSkenor: ÖverhängSkyddSnö- och VindlastberäkningVäderbeständigt material

Plåttak, Solitek M.60-B

Anmärkningar

1/9

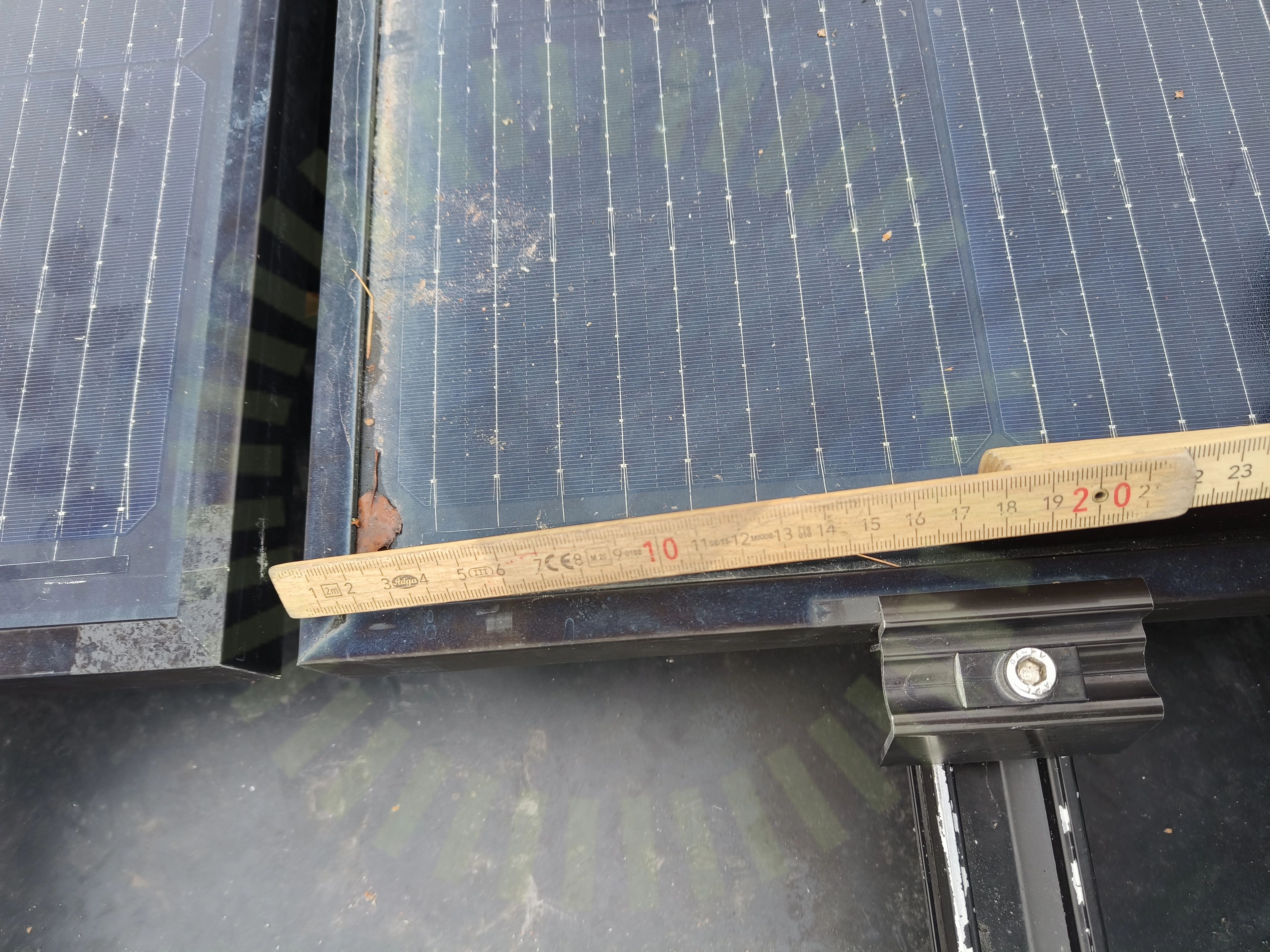

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

SoliTek Standard Photovoltaic module (PV) Documentation and Installation Manual, Sida 5.

Godkända kontrollpunkter

7/9

Bakstycke: FöremålKablar: DragavlastadeKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSkada

Ej tillgängligt vid besiktning

1/9

Sträng: Förläggning

Plåttak, Tigo: TS4-O

Anmärkningar

1/4

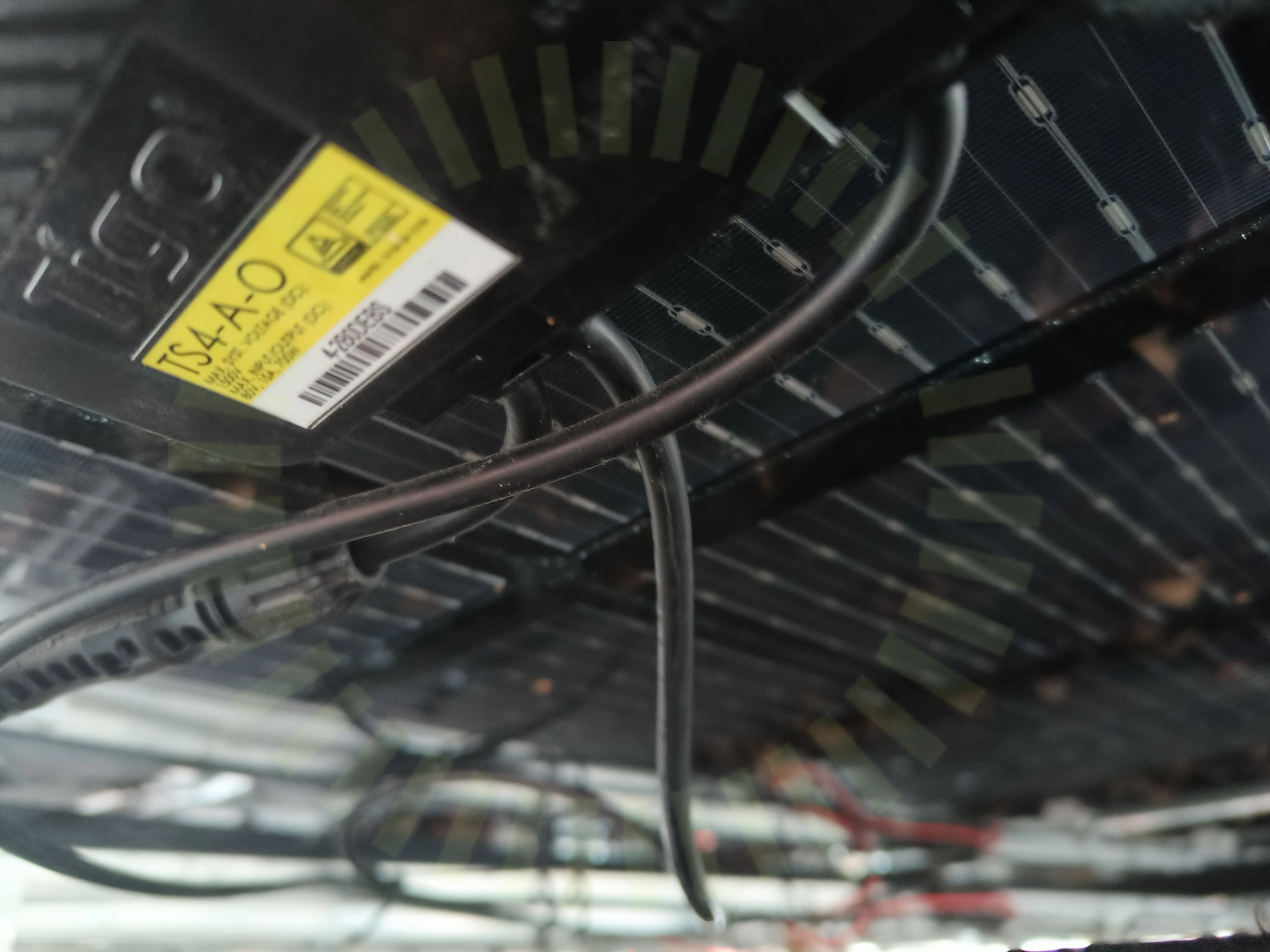

6.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/4

Optimerare: Fastsäkring av produktOptimerare: SkadaOptimerare: Ventilering

Solpaneler

Godkända kontrollpunkter

1/1

Placering: Mellanrum

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMärkningTillförlitligt fästVarning för backspänningVarning för likström

Växelriktare

Anmärkningar

1/17

9.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

16/17

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningBrännbart underlagDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanKabelSäkringVäxelriktare avståndVäxelriktare: Fastsäkring av produktVäxelriktare: FörskruvningVäxelriktare: Miljö
