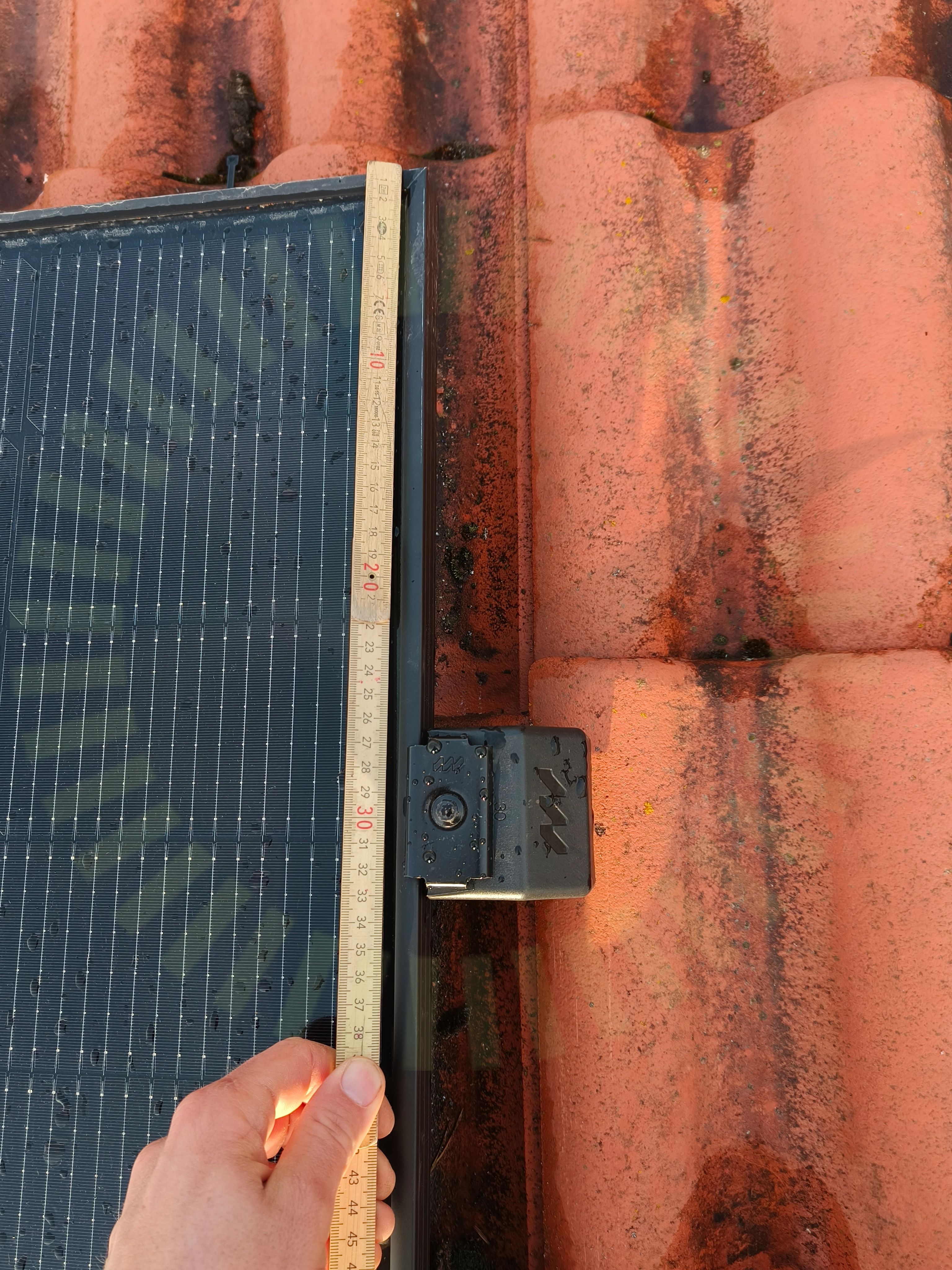

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Besiktningsrapport
9.0
Installation genom
Solarkraft
Datum
27 mars 2024
Ort
TULLINGE, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-54HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriEmaldo: Power Core
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
TillbehörEmaldo: Smartmätare
Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
5/19

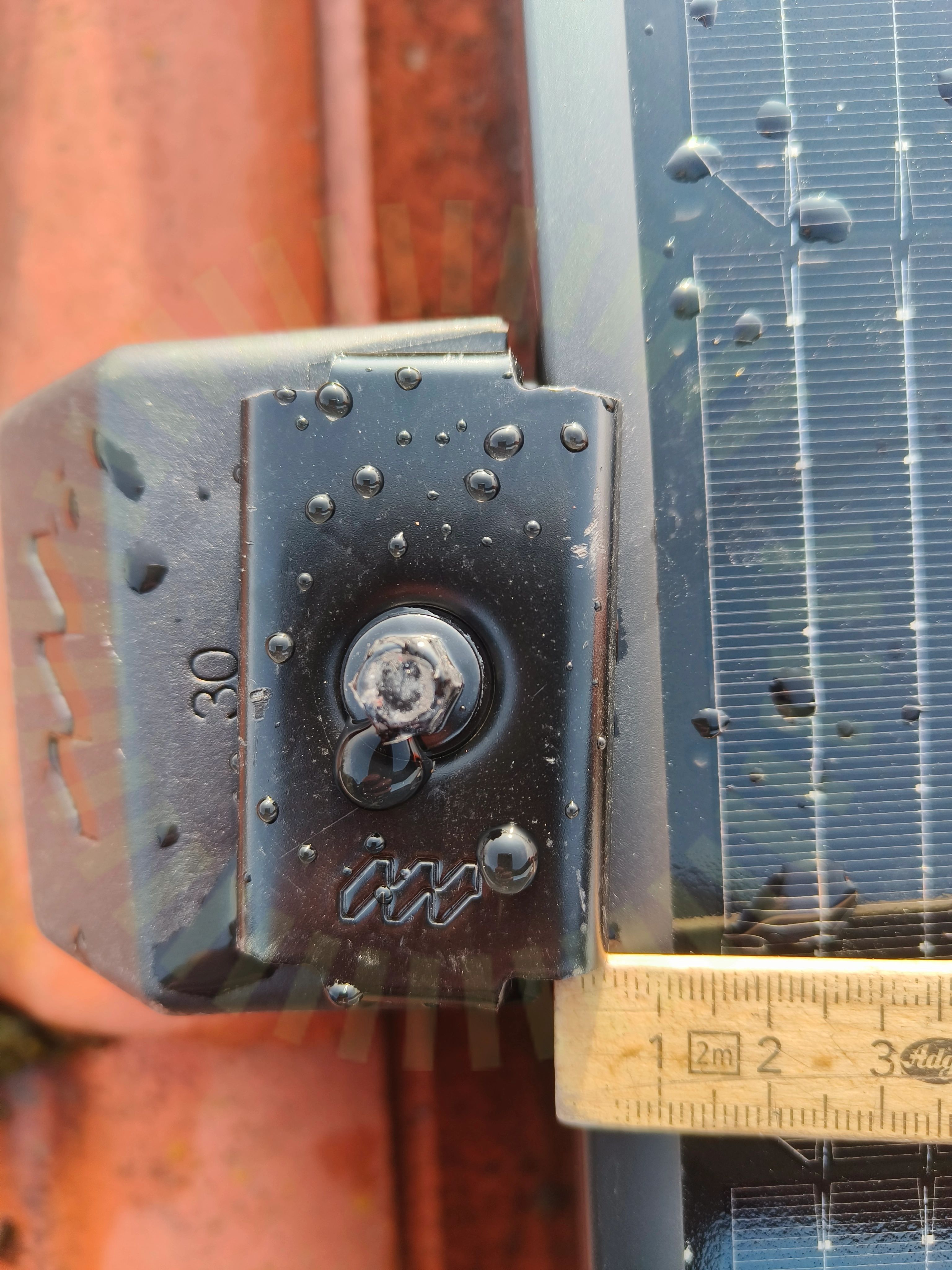

2.2 Klämmans överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Flera ändklämmor sitter snett vilket gör att klämman inte överlappar panelen korrekt.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11

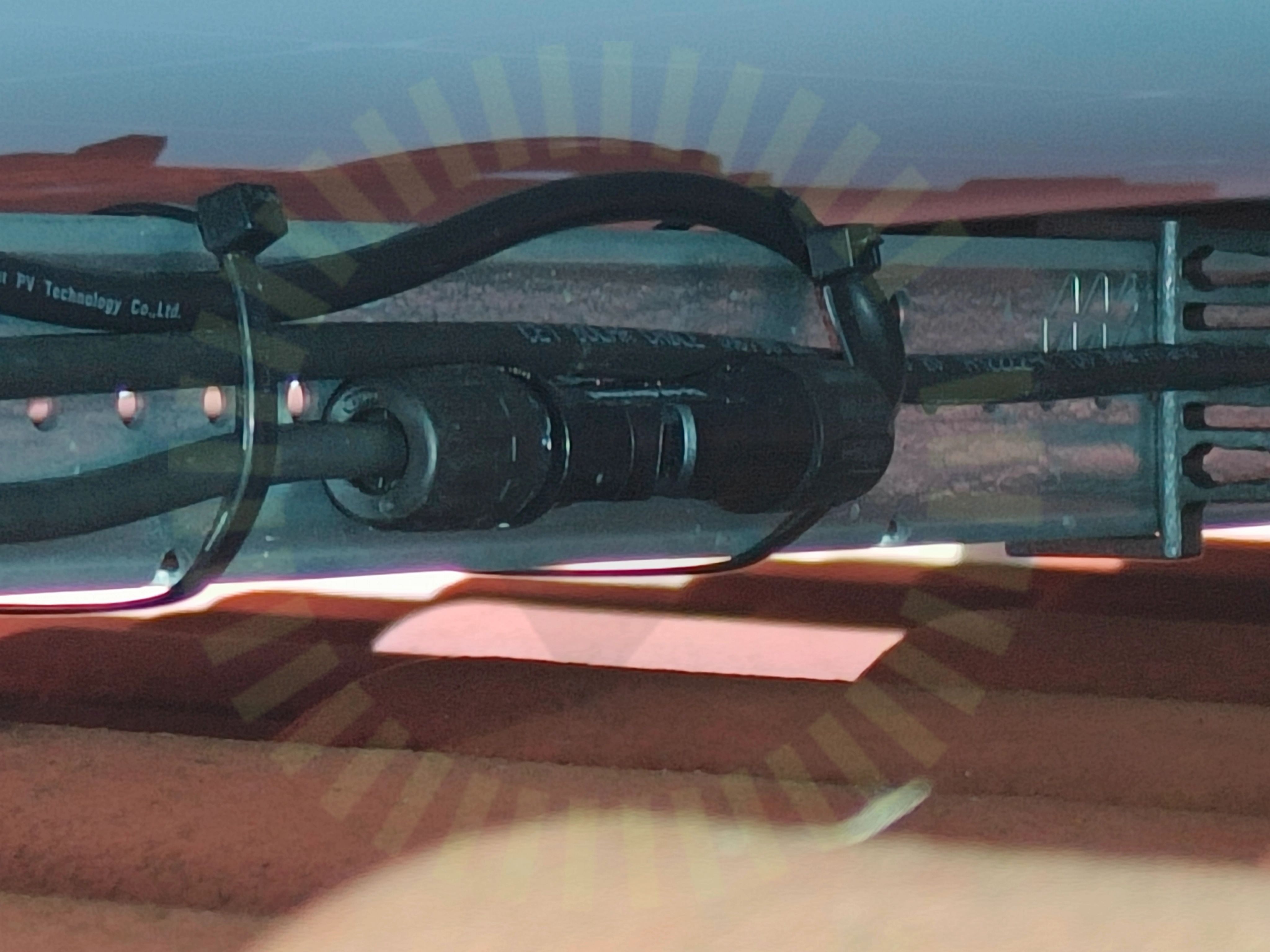

2.3 Panelkablagets böjradie
Inte godkändKablagets böjradie är för skarp. Detta gäller ut ur kontakter.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9
2.4 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

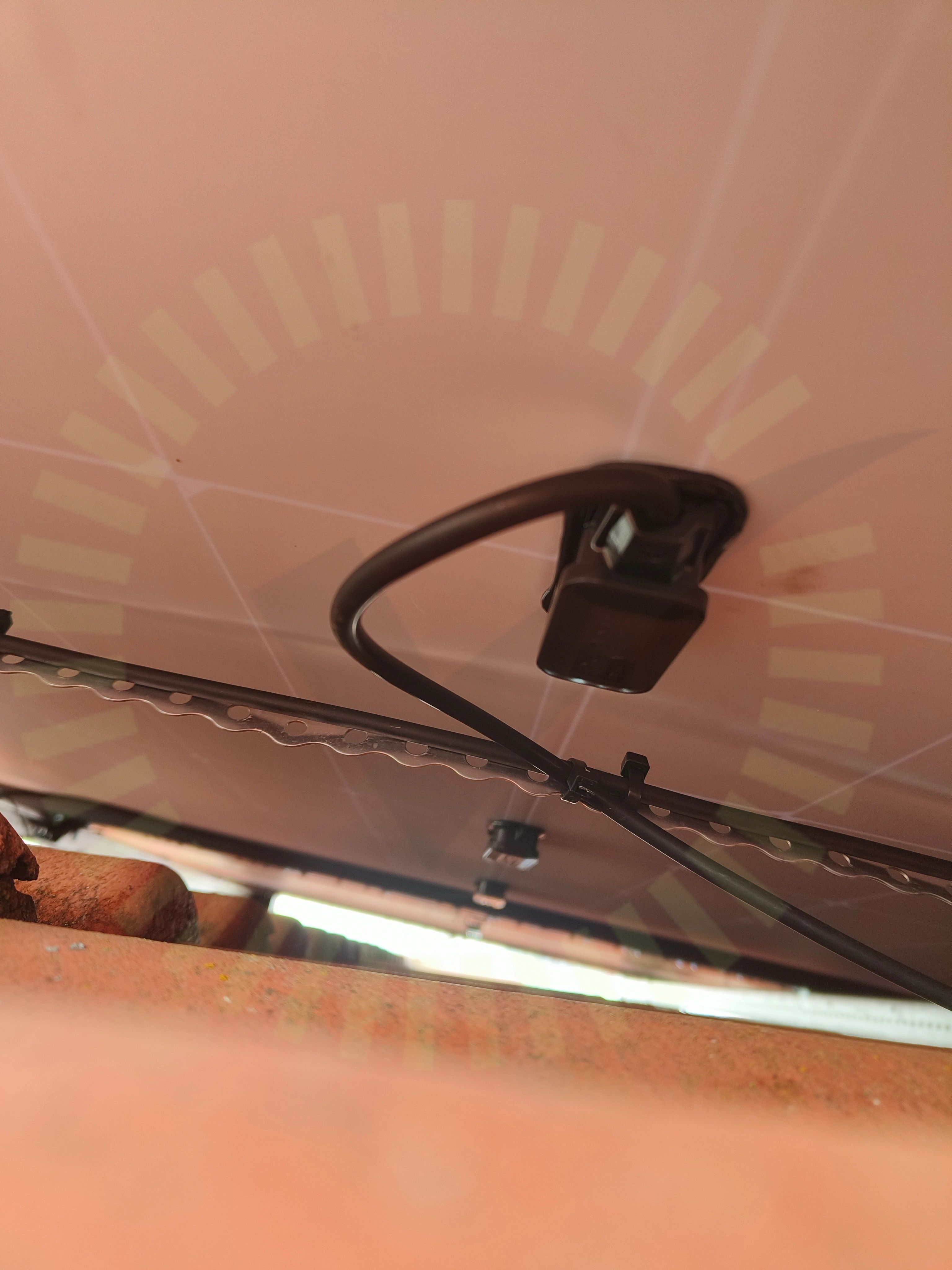

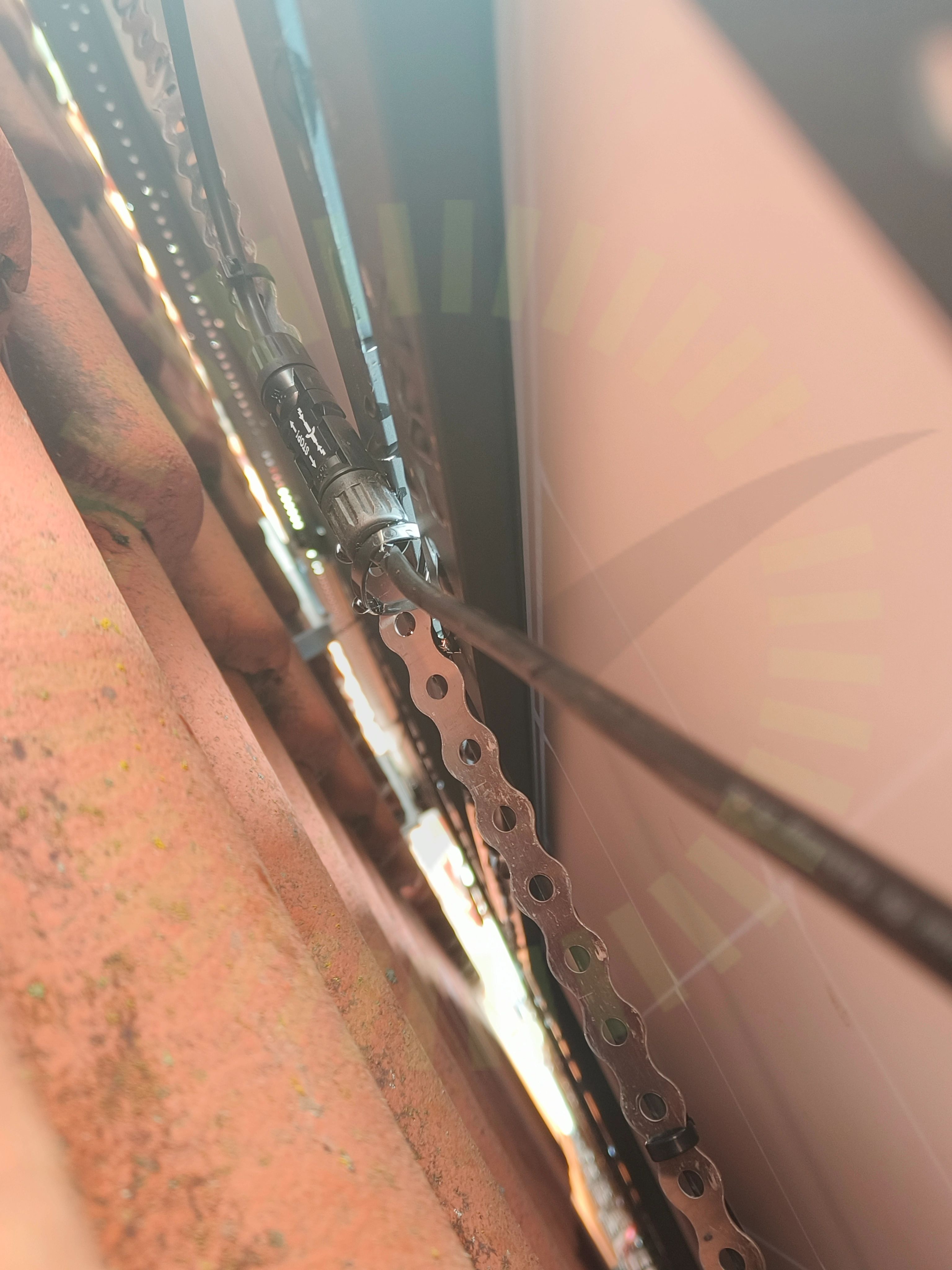

2.5 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Emaldo: Power Core
Anmärkningar
1/39
3.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
38/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkadorSkarp kantSmartmätareSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Emaldo: Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Nordmount Panntak: Bärläkt
Anmärkningar
1/22
5.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
21/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Säkerhetsbrytare DC
Godkända kontrollpunkter
8/8Anslutningar i brytareEgenskaperFörskruvningar på ovansidanIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
