Besiktningsrapport

9.4

Installation genom

Raymond

Datum

1 mars 2024

Ort

Hörby, Skåne län

Bakomliggande material

Skarp kant

Varning för likspänning

96% godkända4% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 430W

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörCHINT: Sungrow DTSU666

TillbehörUndercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Raymond/Sverigepanelen: Doubleglass 430W

Anmärkningar

1/20

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

Godkända kontrollpunkter

19/20

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

14/15

Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

1/15

DC anslutning

SunGrow: SH5-10RT

Anmärkningar

4/40

5.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, SIda 36

5.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande. Spänning sänks inte utan fortsätter vara densamma när solen är ute fram till växelriktaren.

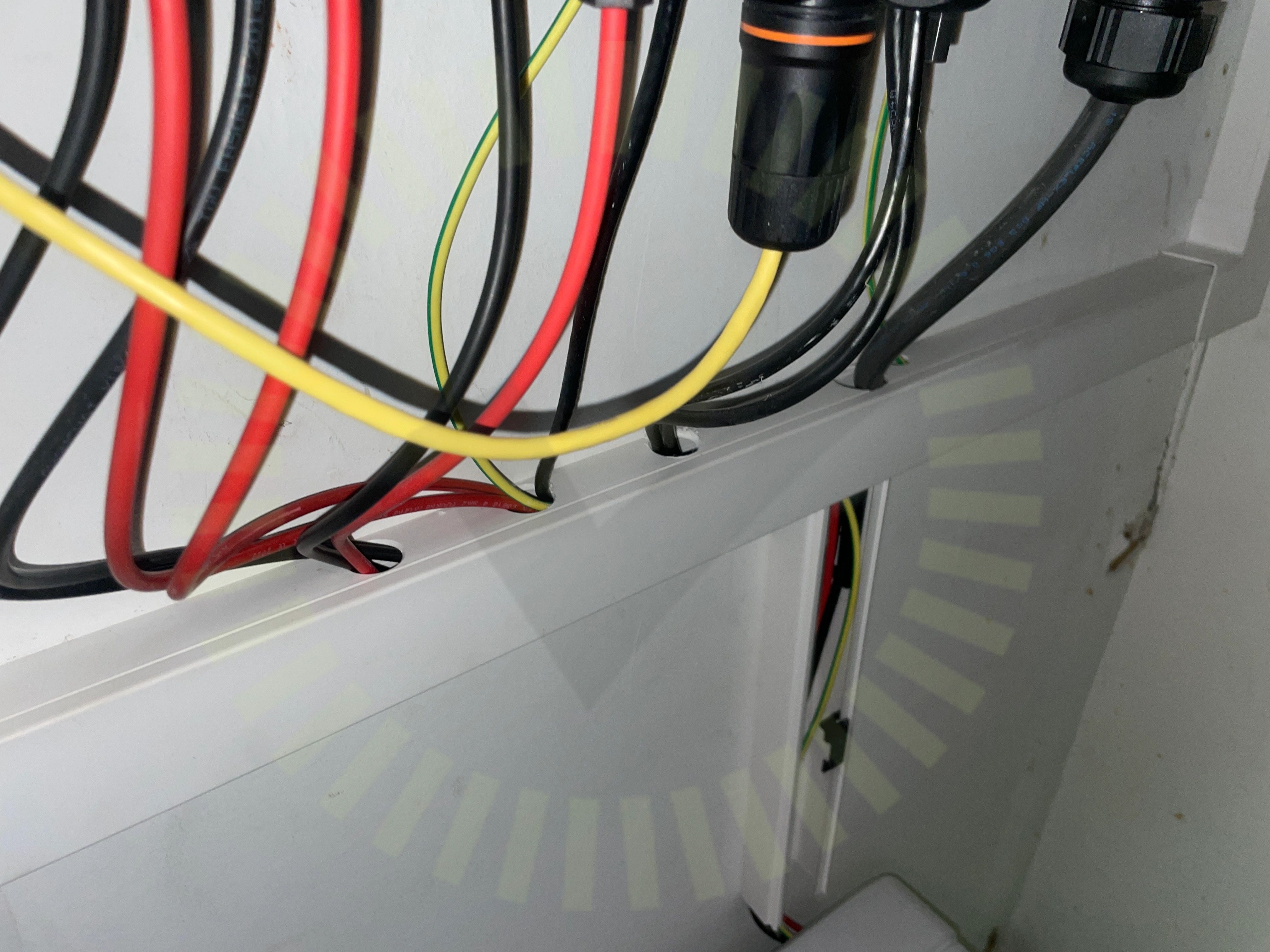

5.3 Skarp kant

Inte godkänd

Samtliga kablage ligger mot skarp kant, trycker mot plasten.

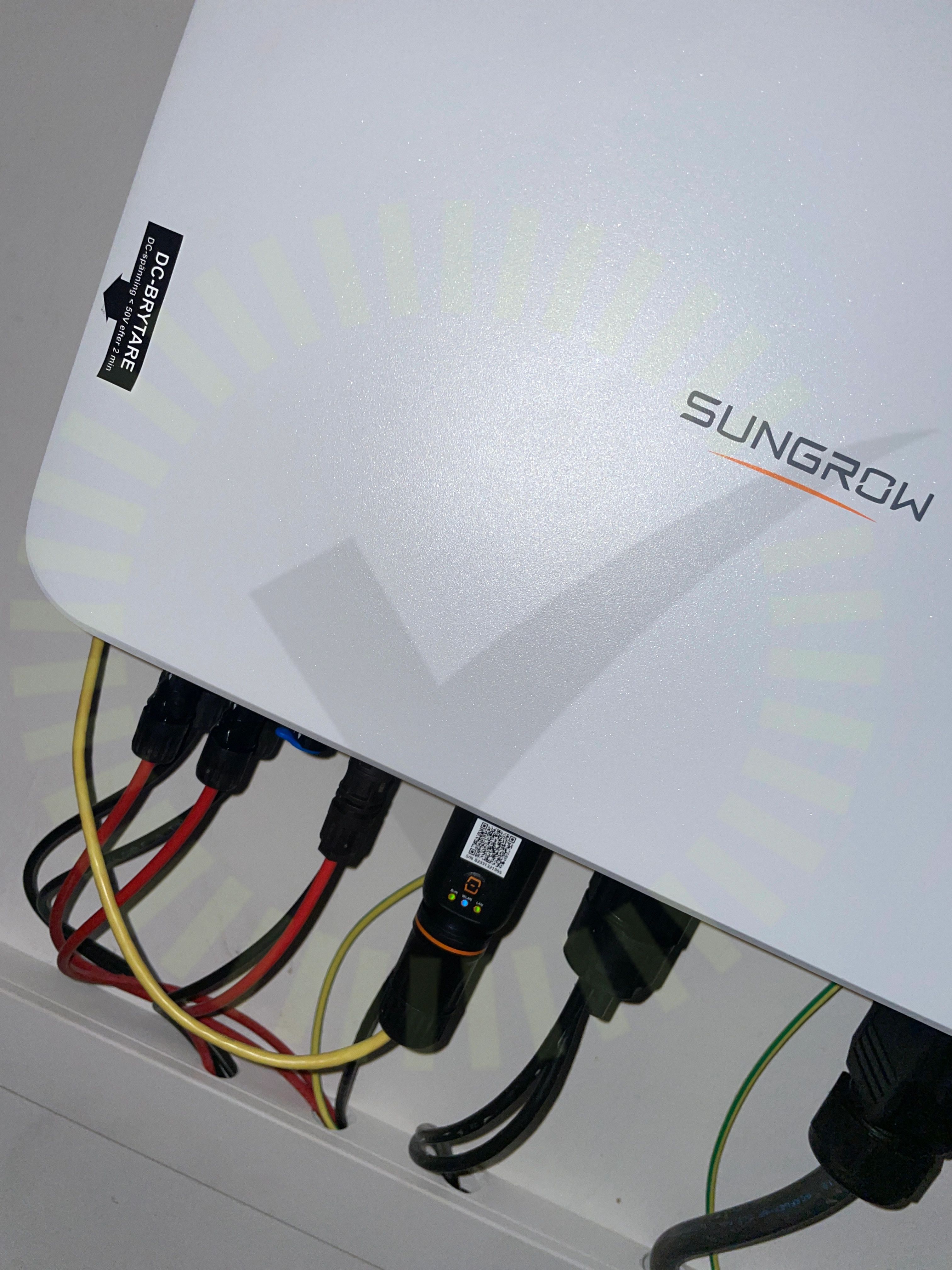

5.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Plåttak Långskena

Godkända kontrollpunkter

16/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
