Institutet för Solenergikvalitet

Besiktningsrapport

9.9
x

Installation genom

Stockholm Solkraft

Datum

11 april 2025

Ort

Sigtuna, Stockholms län
DC Kablage förläggning
Genomföringar
Förskruvning
97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemWeland Stål: Papptak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörSigenergy: HomeMax TP
TillbehörUndercentral
Stockholm Solkraft

Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

3/45
DC Kablage förläggning

2.1 DC Kablage förläggning

Inte godkänd

Kabeldragning ej utförd enligt överenskommelse.

Förskruvning

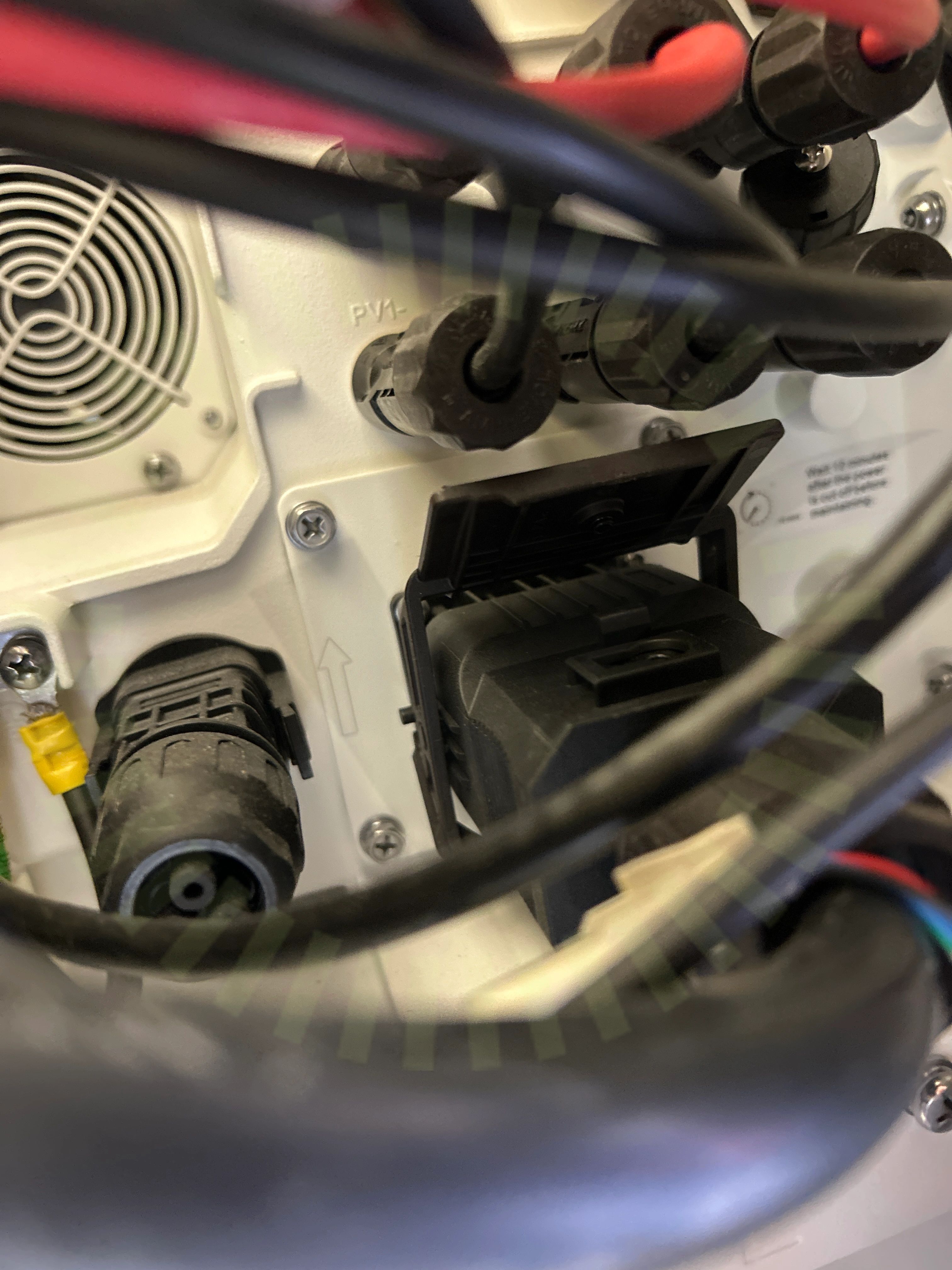

2.2 Förskruvning

Inte godkänd

Förskruvningens låsning ej åtdragen.

Genomföringar

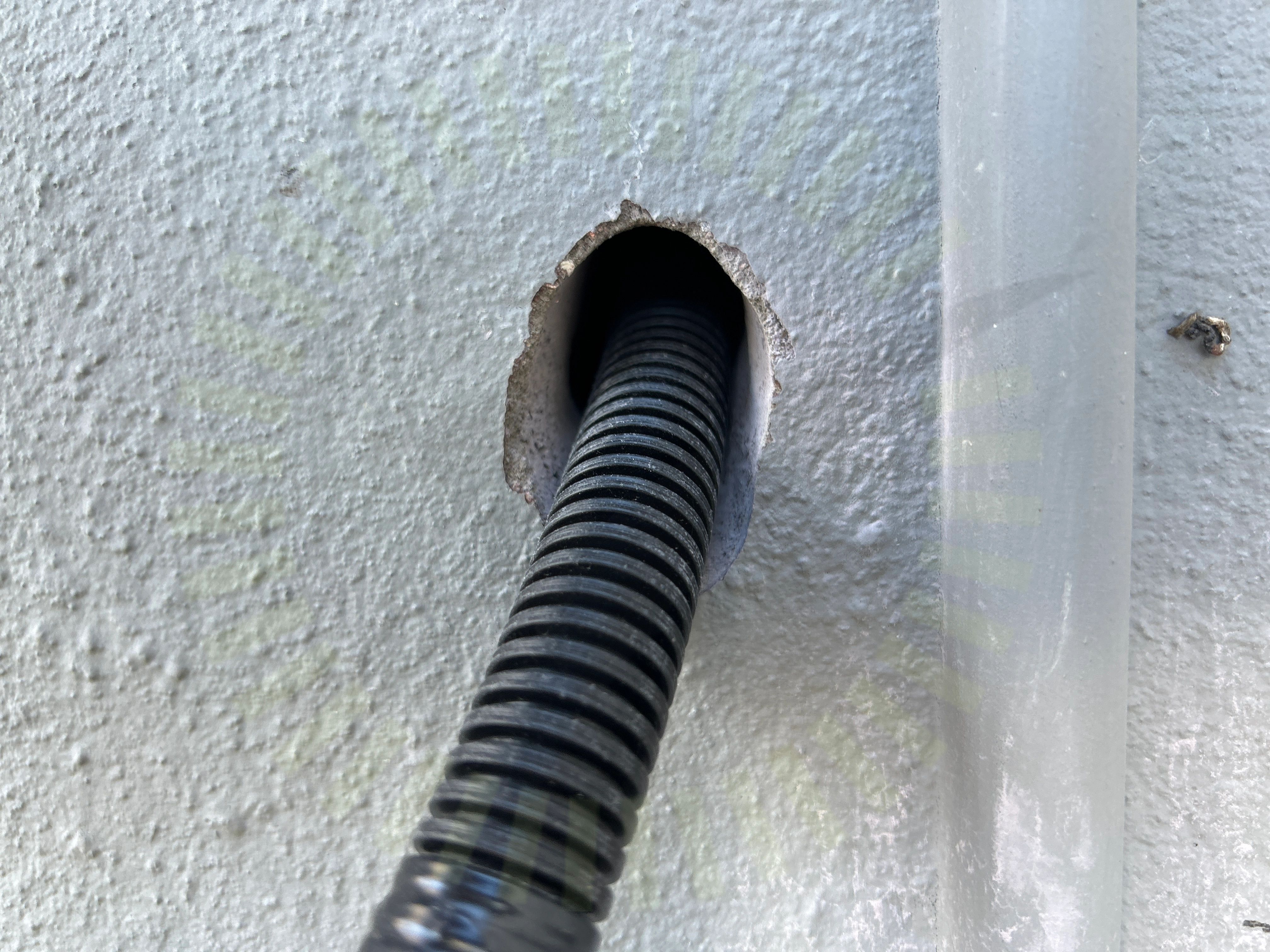

2.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

42/45
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

19/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Godkända kontrollpunkter

22/23
Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans monteringStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23
Infästning i råspont

Tillbehör

Anmärkningar

1/8
Avstånd närliggande objekt

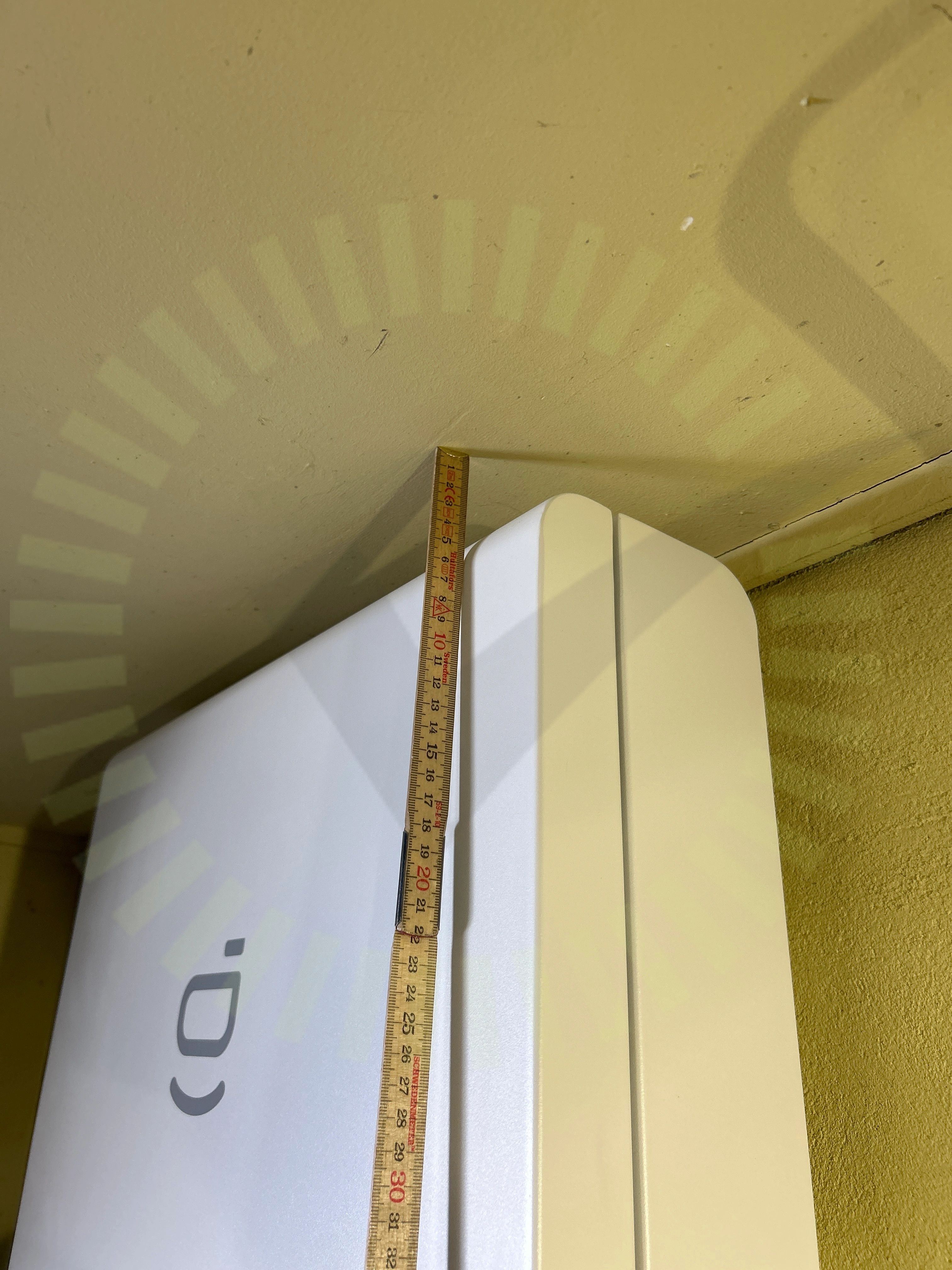

6.1 Avstånd närliggande objekt

Inte godkänd

Boxen är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Sigen HomeMax TP Installation Guide. Version: 02 Release date: 2024-04-30, Sida 7

Godkända kontrollpunkter

7/8
Anslutning till centralAnslutning till växelriktareBakomliggande materialFastsäkring av produktPlaceringPlacering av växelriktareVäderskydd

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
