Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

26 september 2025

Ort

Rönninge, Stockholms län

Fastsäkring av produkt

Underbyggnad

Skador på panel

Enkelisolerade ledare

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

2/45

2.1 Enkelisolerade ledare

Inte godkänd

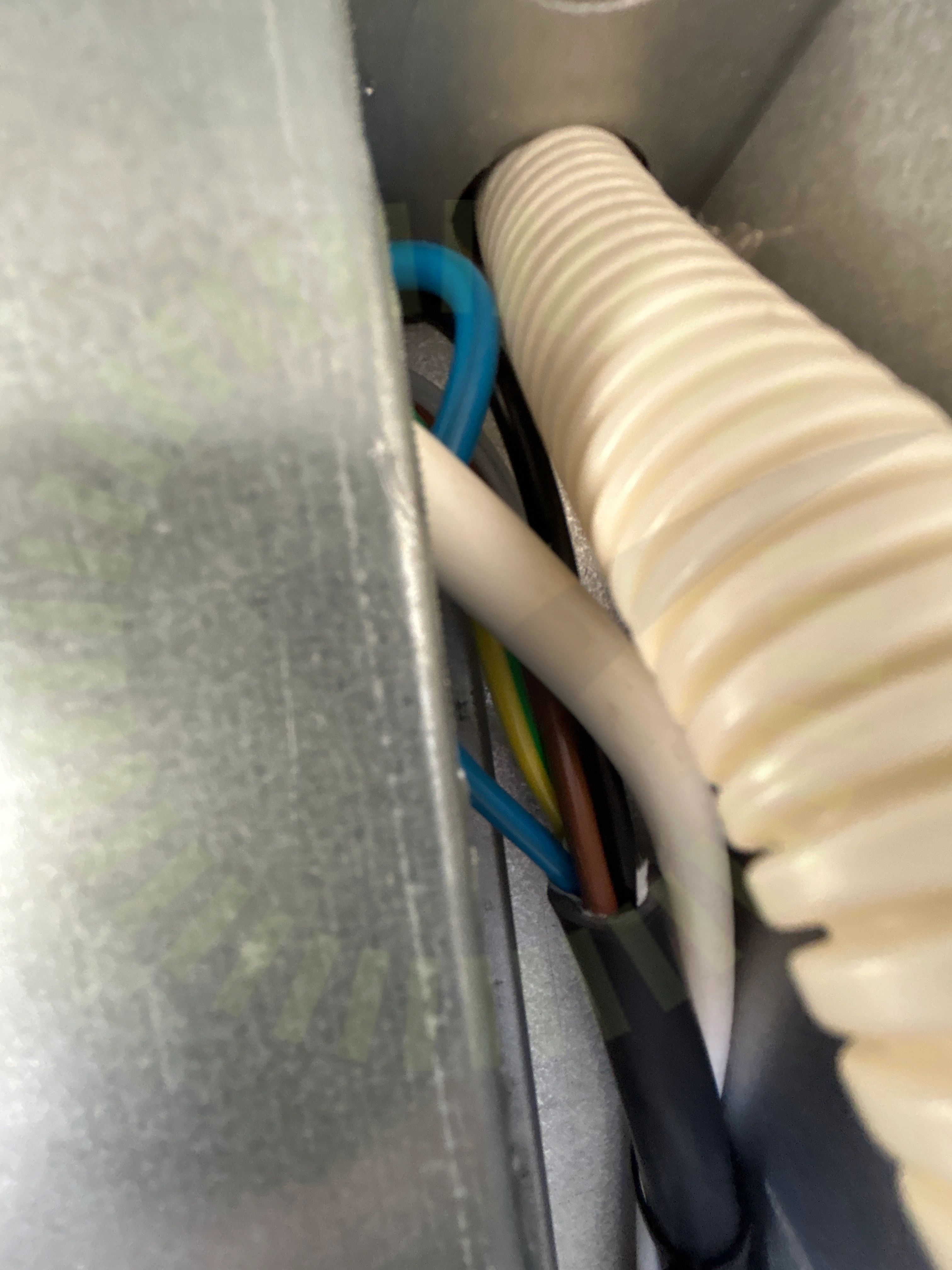

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

2.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Markinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

43/45

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

4.1 Skador på panel

Inte godkänd

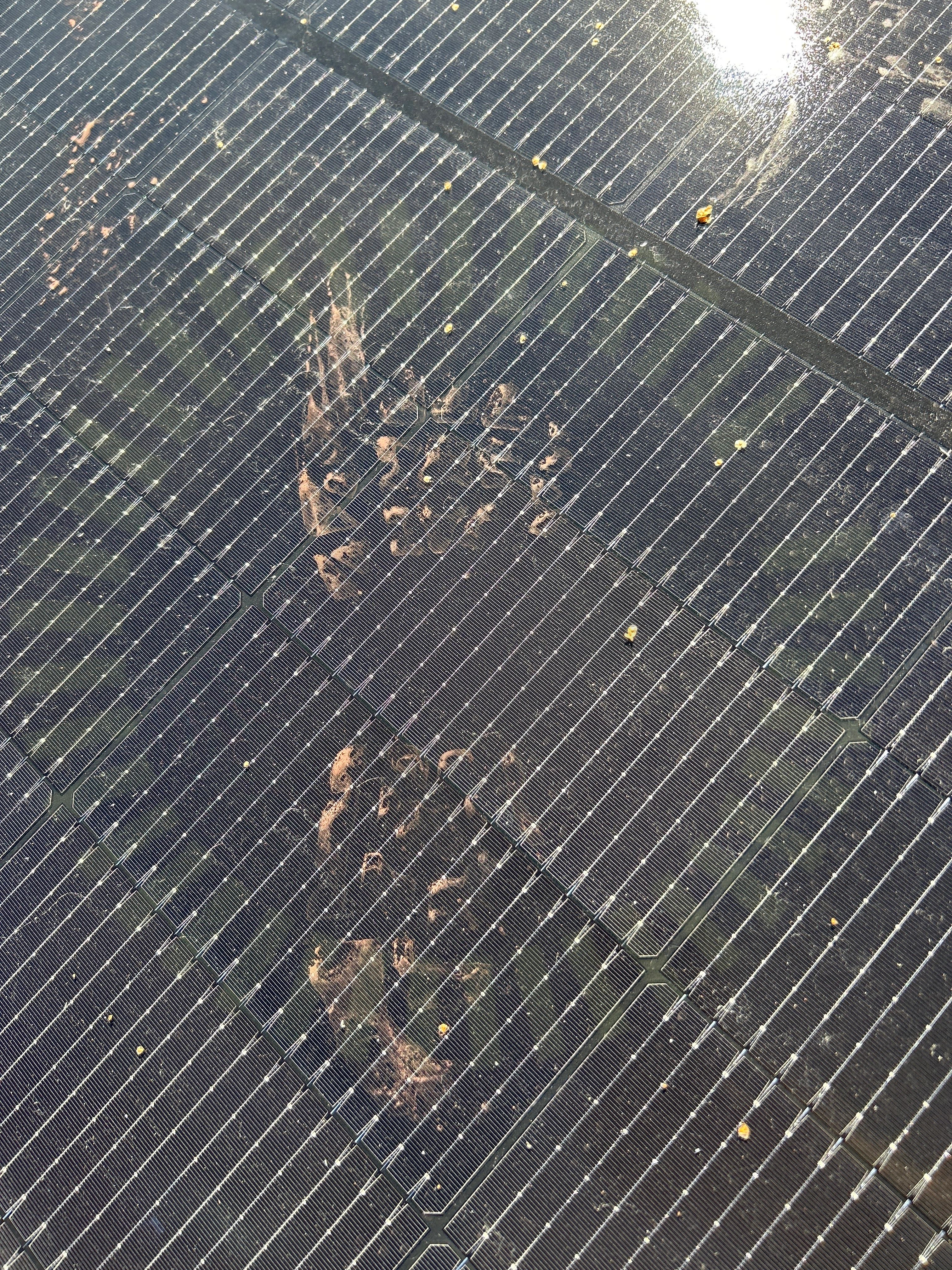

Tydliga tecken på att paneler har utsatts för punktbelastning. Skoavtryck noterade på flera paneler.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 6

Godkända kontrollpunkter

16/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

1/20

5.1 Underbyggnad

Inte godkänd

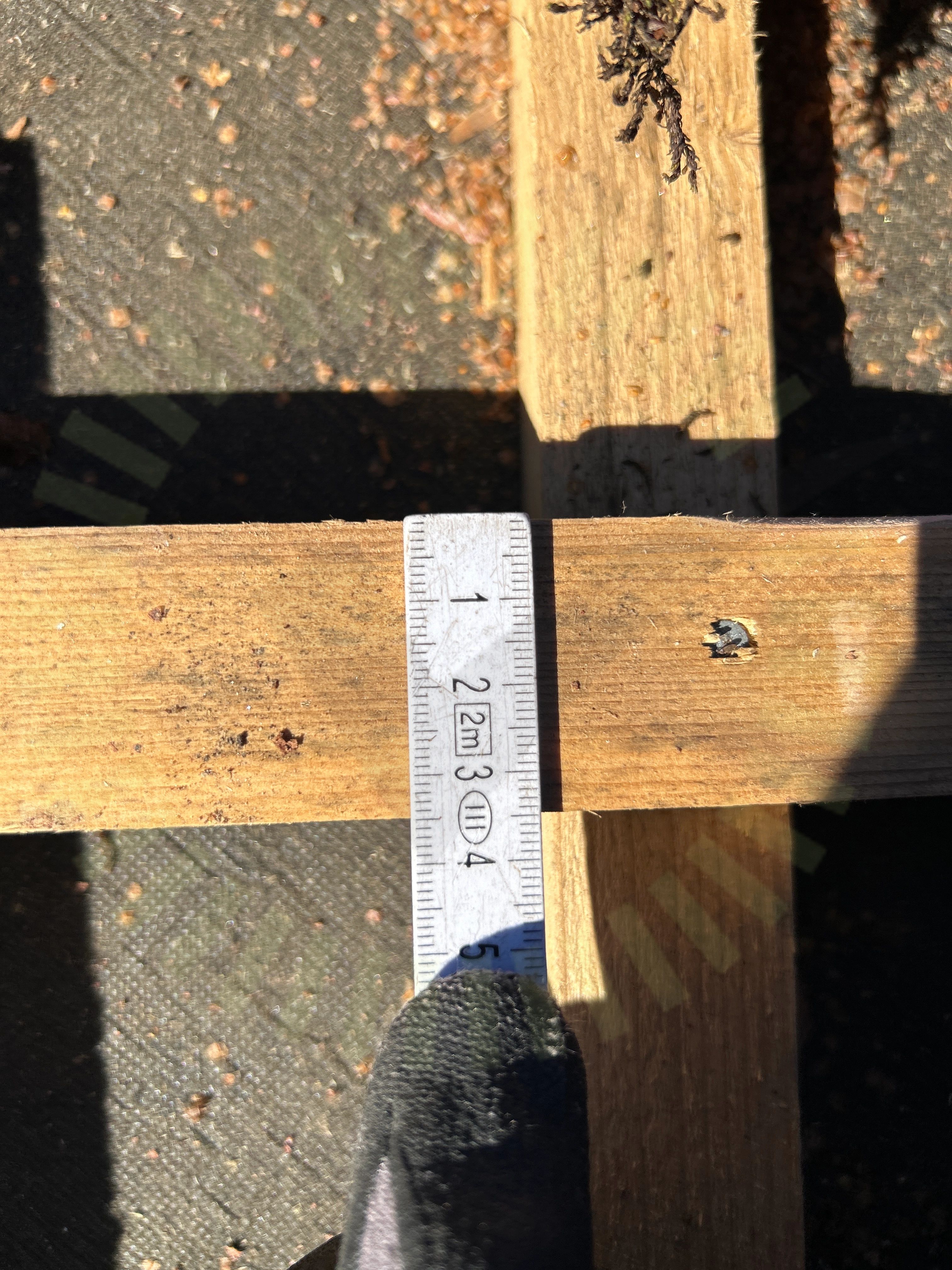

Läkten som krokarna är fästa i har inte korrekt dimensioner.

MAFI Solar Montagehandbok 2023 Rev G, sid 2

Godkända kontrollpunkter

18/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Potentialutjämningsledare
