Besiktningsrapport

9.5

Installation genom

Skandica Solar

Datum

21 september 2023

Ort

Helsingborg, Skåne län

Jordning av chassi

Kabeluppfästning

Tätskikt

+ 2

95% godkända5% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemNordmount Panntak: Bärläkt

MontagesystemIBC: AeroFlat

VäxelriktareSunGrow: SG15-20RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

IBC: AeroFlat

Godkända kontrollpunkter

24/24

Avstånd mellan panelerBallast tillförlitligt lagdaDC kabel förläggningFastsäkring ballastplåtarFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPotentialutjämningsledareSkada på klämmorSkadorSkenornas infästning korslagerSkenornas överhäng korslagerSkenors avstånd till varandraSkenskarvarSkenskarvar korslagerSkydd under skenaSnö- och VindlastberäkningSäkerhetsavståndTakets lutningViktfördelningVäderbeständigt materialÄndklämmor

Nordmount Panntak: Bärläkt

Anmärkningar

2/22

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

3.2 Skador

Inte godkänd

Skador noterade på flertalet ställen runt takinstallationen. Lagning med silikon ej godkänt.

Godkända kontrollpunkter

19/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Risen: RSM40-8

Godkända kontrollpunkter

36/36

Avstånd till havAvstånd till havAvstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonKopplingslådaKopplingslådaPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

SunGrow: SG15-20RT

Anmärkningar

3/41

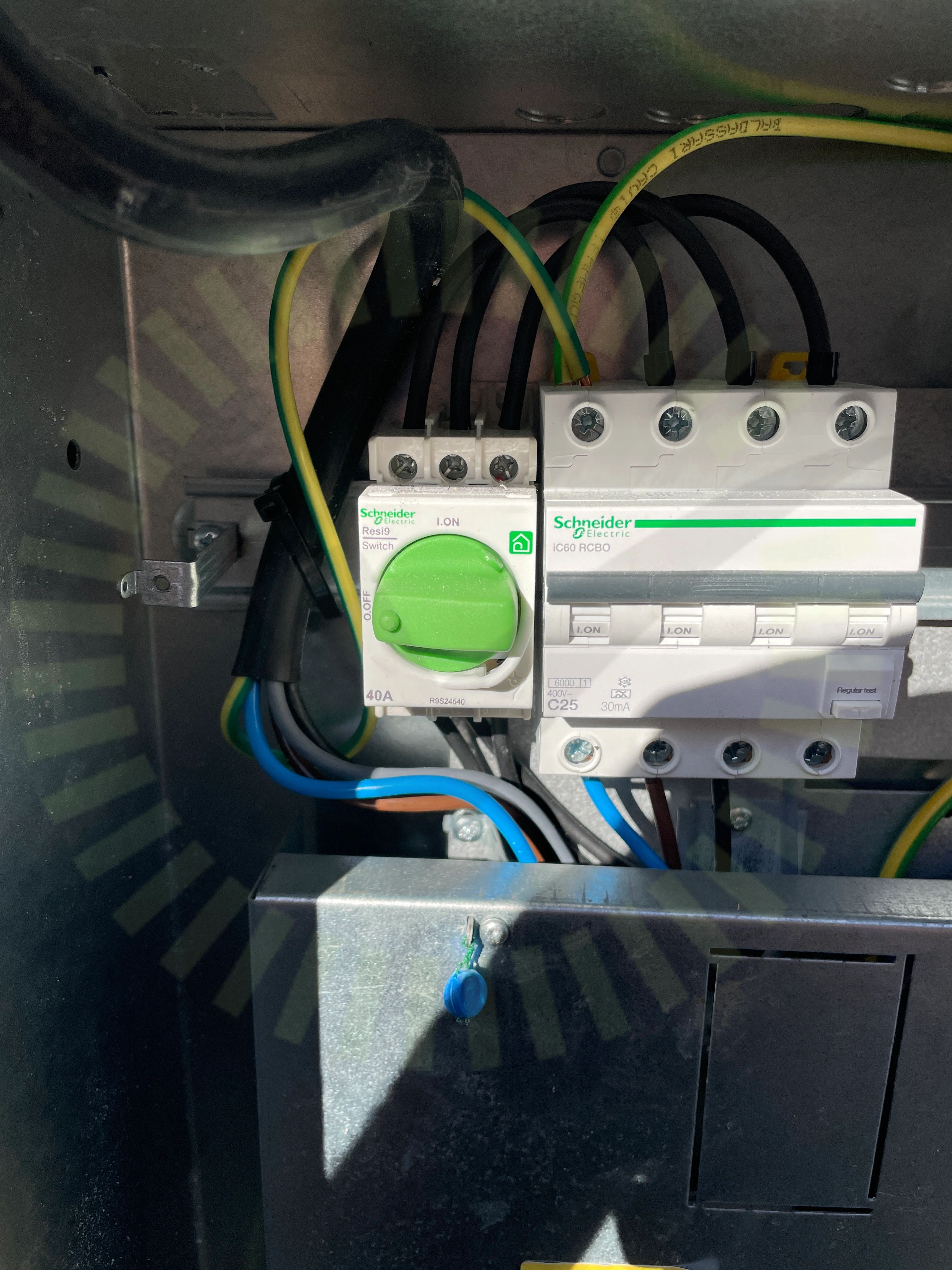

5.1 Jordfelsbrytare

Inte godkänd

Jord och nolla är ej korrekt installerade vid jordfelsbrytaren.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar. Kabeln i bild är potentialutjämning från taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Tak 2, IBC: AeroFlat

Anmärkningar

1/1

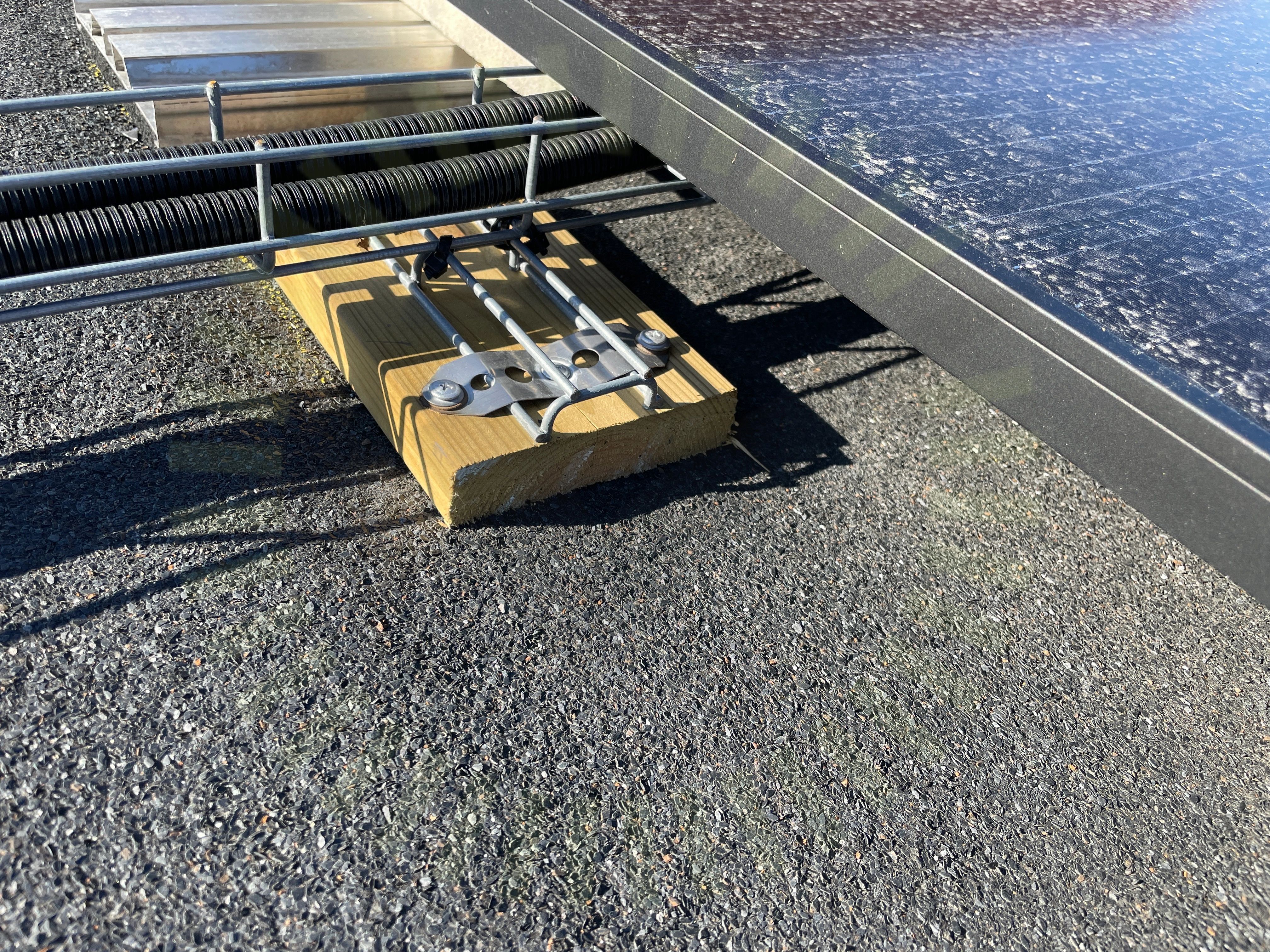

6.1 Tätskikt

Inte godkänd

Leverantör har skruvat genom tätskiktet utan att täta.
