Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Sesol

Datum

27 september 2023

Ort

Västerås, Västmanlands län
Ändklämmor skena
Skenornas infästning
Avstånd
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Longi: LR5-54HPB 390-410M

Anmärkningar

1/16
Mellanrum

2.1 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

1/8
Avstånd

4.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

2/40

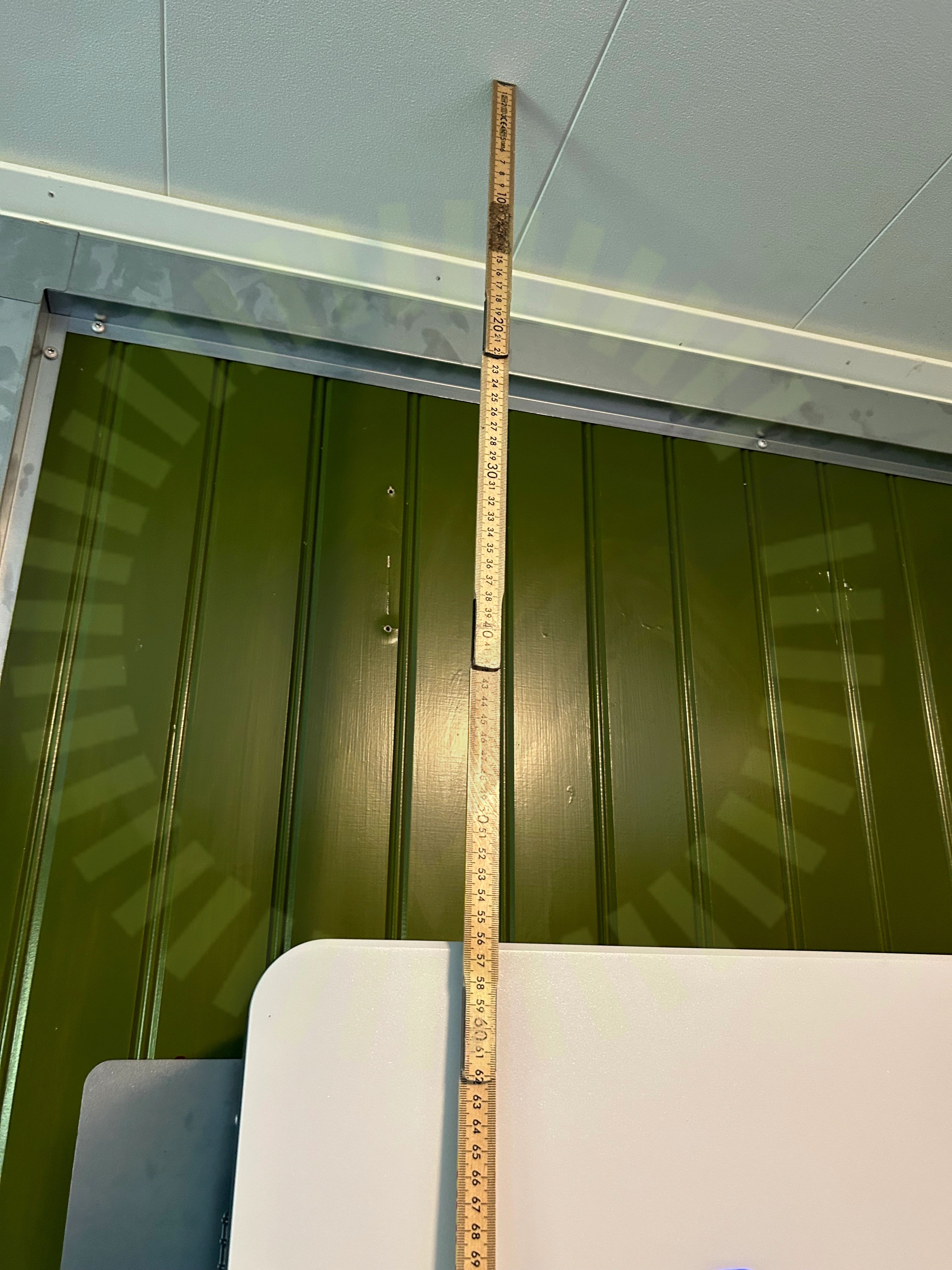

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktarna är inte installerade med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

5.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid ansluten central.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

37/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40
Genomföringar

Undercentral

Godkända kontrollpunkter

6/6
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

3/22

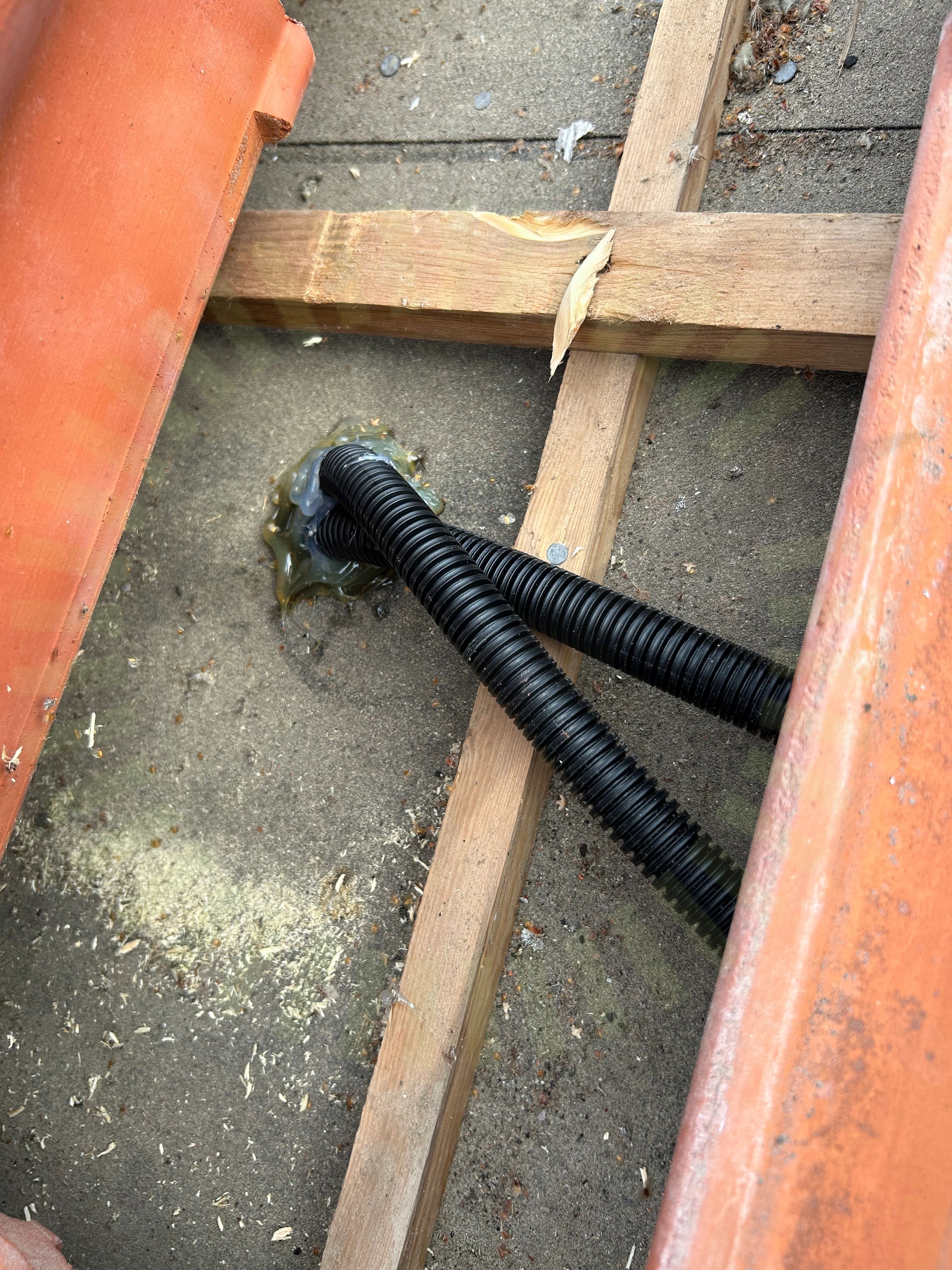

Takgenomföring

7.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

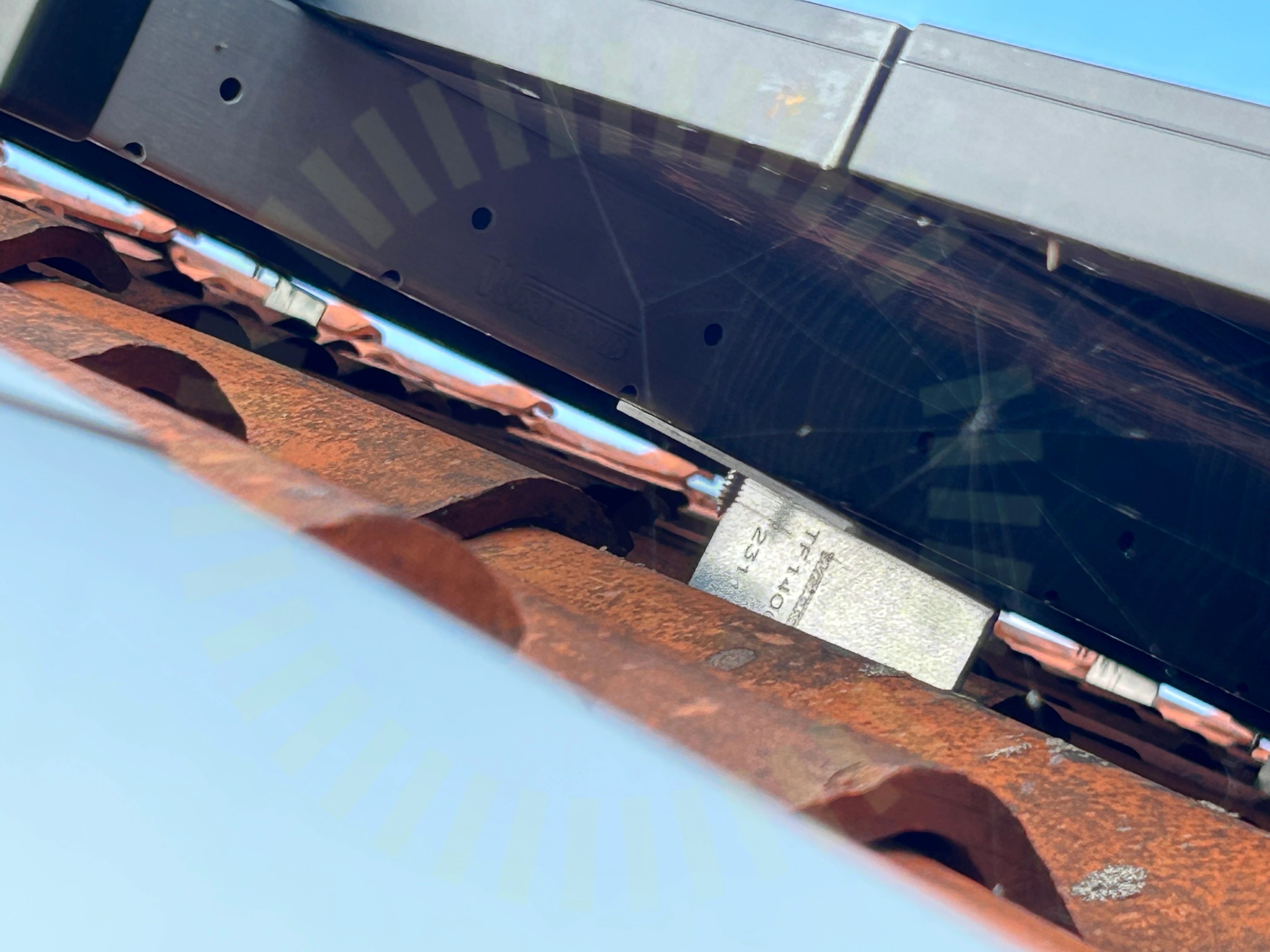

Skenornas infästning

7.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

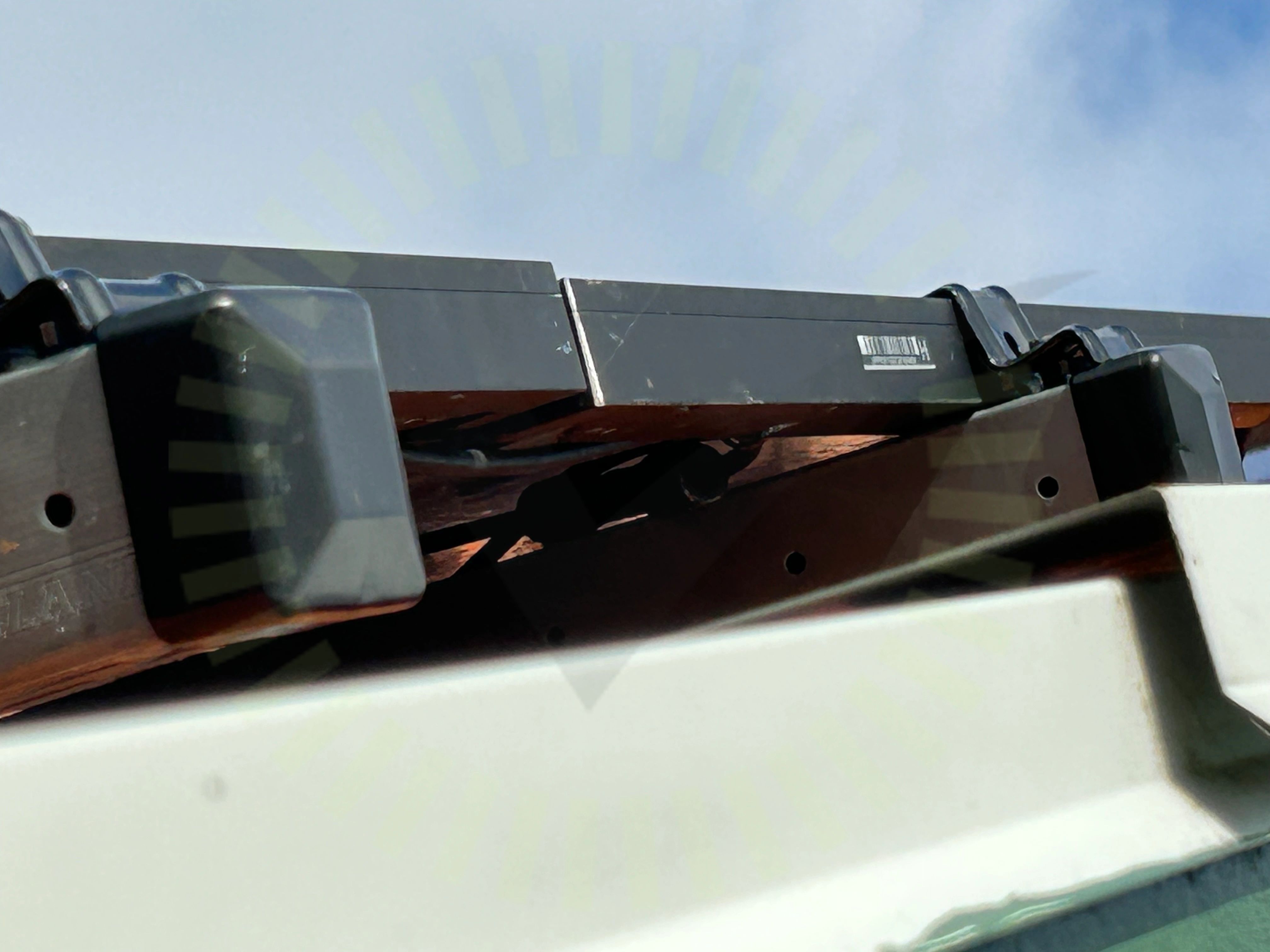

Ändklämmor skena
